维修案例大全【篇一：维修案例大全】在现在科技发达的时代，数码产品已经成为我们生活和工作中不可缺少的东西，尤其是电脑，如今办公自动化，电脑已经不可或缺，它更加方便，同时也大大提高了我们工作的效率。
但是，只要是个东西就会出现故障，电脑也不例外，这时候我们就很头疼，需要找人来维修，但有些小问题我们自己也是可以解决的，但首先要知道原因。
所以，小编为大家列举了电脑出现故障的常见原因以及一些案例和处理办法。
1、实例1：主板不启动，开机无显示，有内存报警声( 嘀嘀地叫个不停)故障原因：内存报警的故障较为常见，主要是内存接触不良引起的。
例如内存条不规范，内存条有点薄，当内存插入内存插槽时，留有一定的缝隙;内存条的金手指工艺差，金手指的表面镀金不良，时间一长，金手指表面的氧化层逐渐增厚，导致内存接触不良;内存插槽质量低劣，簧片和内存条的金手指接触不实在等等。
处理办法：打开机箱，用橡皮仔细地把内存条的金手指擦干净，把内存条取下来重新插一下，用热熔胶把内存插槽两边的缝隙填平，防止在使用过程中继续氧化。
注意：在拔插内存条时一定要拔掉主机折电源线，防止意外烧毁内存。
2、实例2：主板不启动，开机无显示，有显卡报警声(一长两短的鸣叫)故障原因：一般是显卡松动或显卡损坏。
处理办法：打开机箱，把显卡重新插好即可。
要检查agp插槽内是否有小异物，否则会使显卡不能插接到位;对于使用语音报警的主板，应仔细辨别语音提示的内容，再根据内容解决相应故障。
如果以上办法处理后还报警，就可能是显卡的芯片坏了，更换或修理显卡。
如果开机后听到嘀的一声自检通过，正常但就是没有图像，把该显卡插在其他主板上，使用正常，那就是显卡和主板不兼容，应该更换显卡。
3、实例3：主板不启动，开机无显示，无报警声故障原因：原因有很多，主要有以下几种。
处理办法：针对以下原因，逐一排除。
要求你熟悉数字电路模拟电路，会使用，有时还需要借助debug卡检查故障。
(1)cpu方面的问题cpu没有供电：可用万用表测试cpu周围的三个(或一个)场管及三个(或一个)整流，检查cpu是否损坏。
维修案例大全【篇一：维修案例大全】在现在科技发达的时代，数码产品已经成为我们生活和工作中不可缺少的东西，尤其是电脑，如今办公自动化，电脑已经不可或缺，它更加方便，同时也大大提高了我们工作的效率。
但是，只要是个东西就会出现故障，电脑也不例外，这时候我们就很头疼，需要找人来维修，但有些小问题我们自己也是可以解决的，但首先要知道原因。
所以，小编为大家列举了电脑出现故障的常见原因以及一些案例和处理办法。
1、实例1：主板不启动，开机无显示，有内存报警声( 嘀嘀地叫个不停)故障原因：内存报警的故障较为常见，主要是内存接触不良引起的。
例如内存条不规范，内存条有点薄，当内存插入内存插槽时，留有一定的缝隙;内存条的金手指工艺差，金手指的表面镀金不良，时间一长，金手指表面的氧化层逐渐增厚，导致内存接触不良;内存插槽质量低劣，簧片与内存条的金手指接触不实在等等。
处理办法：打开机箱，用橡皮仔细地把内存条的金手指擦干净，把内存条取下来重新插一下，用热熔胶把内存插槽两边的缝隙填平，防止在使用过程中继续氧化。
注意：在拔插内存条时一定要拔掉主机折电源线，防止意外烧毁内存。
2、实例2：主板不启动，开机无显示，有显卡报警声(一长两短的鸣叫)故障原因：一般是显卡松动或显卡损坏。
处理办法：打开机箱，把显卡重新插好即可。
要检查agp插槽内是否有小异物，否则会使显卡不能插接到位;对于使用语音报警的主板，应仔细辨别语音提示的内容，再根据内容解决相应故障。
如果以上办法处理后还报警，就可能是显卡的芯片坏了，更换或修理显卡。
如果开机后听到嘀的一声自检通过，正常但就是没有图像，把该显卡插在其他主板上，使用正常，那就是显卡与主板不兼容，应该更换显卡。
3、实例3：主板不启动，开机无显示，无报警声故障原因：原因有很多，主要有以下几种。
处理办法：针对以下原因，逐一排除。
要求你熟悉数字电路模拟电路，会使用，有时还需要借助debug卡检查故障。
(1)cpu方面的问题cpu没有供电：可用万用表测试cpu周围的三个(或一个)场管及三个(或一个)整流，检查cpu是否损坏。
主板维修实例修一个板子开机跑码OO的故障能开机，开机以后跑码00,检查CPU供电，1.8V正常，内存供电也正常，接下来检查时钟，CPU,内存，时钟都正常，量时钟供电3. 3V也正常，量PG电压为5V正常，最后检查复位,发现CPU复位电压偏低，低了 0.几伏，接下来测量PCI槽的复位，PCI槽复位正常，怀疑故障存在在北桥，因为电脑主板上所有复位都是南桥给的，但是CPU的复位是南桥给北桥北桥在给 CPU,接下来检查北桥供电，北桥供电电路中，一个LM358控制一个3055产生 L8V主供电，测量下358供电电压12V正常，MOS管输入电压3. 3V正常，控制有2.几V电压，输出为0V,怀疑管子有问题拆掉以后换上一个新的3055修复。
修一块板，开机花屏，集成显卡花屏故障，通过检查北桥与集成VGA端口的线路，首先检查VGA接口背面的滤波电容，排阻，电阻等，发现有滤波电容滤波不良，拆除滤波电容以后，开机还是花屏，怀疑北桥有故障，检查北桥供电电压 L9V正常，检查北桥附近的电容有无滤波不良，其中有两个电容出现鼓包换掉，然后还是花屏，最后怀疑北桥虚焊，加焊北桥修复。
修一块板，不触发，量开关有5V,高电平触发开关两端不接地，5V是由紫线经过电阻加到开关，32. 768KHZ两脚有压差和波形，电池电压正常，跳线高电平，南桥有1. 8VSB, PCIA14有3. 3VSB,该板子是靠南桥+1/0开机，I/O型号为W83627, 测量83627, 67脚无3. 3V电压怀疑I/O损坏，换掉I/O以后修复故障，但是还是会出现时常不开机故障，经过检查发现南北桥之间的待机电压有偏低故障，1117输出3. 3VSB正常，检查发现 LM1085的输出电压偏低到0.几伏，换掉以后修复故障。
修一个板,CPU不工作，开机跑码00,量CPU主供电12V输入电压正常，12V输入电感，12V输入电容电压都是正常的，测量上下管G级上下管G级无2. X伏控制电压，S级无输出，首先检查三项供电管G级保险电阻，防止保险电阻有开路保险电阻正常，接下来检查电压IC,首先检查12V供电，发现12V供电为OV怀疑外围有问题，检查外围电容和保险电阻，发现有一个保险电阻烧断换掉以后又烧断，怀疑有短路，经过检查C23这个贴片12V电容短路，换掉他和保险电阻修复故障。

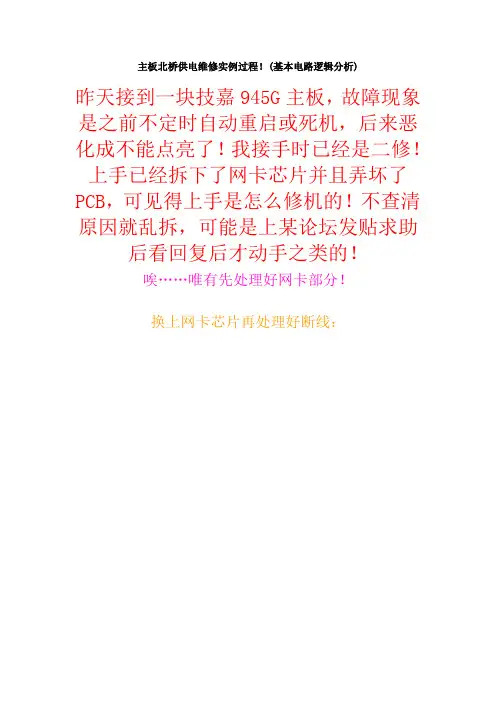

主板北桥供电维修实例过程！(基本电路逻辑分析)昨天接到一块技嘉945G主板，故障现象是之前不定时自动重启或死机，后来恶化成不能点亮了！我接手时已经是二修！上手已经拆下了网卡芯片并且弄坏了PCB，可见得上手是怎么修机的！不查清原因就乱拆，可能是上某论坛发贴求助后看回复后才动手之类的！唉……唯有先处理好网卡部分！换上网卡芯片再处理好断线：接下来就是检查死机自动重启原因，装好简单系统后开始检查，触发开机发现是不能点亮了，测试卡复位灯常亮！先按步骤检查各路供电，发现北桥的供电有不稳定情况（0.7V-1.2V），正常时应该是1.25V的，先简后繁原则换MOS管一试，结果是一样情况！再次检查MOS各极电压，如下图（红色电压为正常时的电压，紫色为现在故障时的电压），发现MOS的D极与G极电压也不稳（D:0.9V-1.3V）（G:3V-5V）！配合原理图分析原因：这个1.25V产生是利用上级1.5V稳压产生的，电压在不正常时G极升高证明控制部分正常！因为S极电压下降后反馈跟着下降，比较器（LM324：5.6.7pin）检测到电压下降后升高G极电压来维持S极！所以最终判定问题不在这个1.25V稳压电路上，而是上级1.5V稳压电路的问题！接着就检查1.5V稳压电路！还是先简后繁更换MOS管，结果还是一样！唯有再测量电压，如下图，D极是内存的供电1.8V保持正常，但S极（也就是上面说的1.25V稳压MOS的D极）存在不稳定情况，G极3.2V-5.1V跳变！原理分析：S极电压随着G极的降低而降低，证明问题出在比较器（LM324：8.9.10pin）电路上而不是MOS本身！因为正常原理的情况下如果S极电压下降的话比较器应该升高G极电压来维持S极的稳定！分析上面两张电路图，得知LM324的第10脚是1.5V稳压电路的基准电压输入脚，利用一个上拉电阻（1.07K）和一个下拉电阻（1K）以及一个电容构成！9脚是反馈脚！先测量一下10脚的电压，发现也存在不稳（1V-1.4V）！现在已经十分确定是这部份的问题！先更换LM324，无果！再分析电路，10脚基准电压下降无法是3个元件的问题！1/LM324不良；2/上拉电阻阻值变大；3/电容漏电！说明：下拉电阻是不可能有问题的，因为电阻损坏只会阻值变大或完全开路，如果下拉电阻有问题只会电压升高！就以上分析后拆下电容和上拉电阻测量，发现阻值已经增大到1.2K并且不稳定！问题零件已经找到，整个检查过程就是这样结束！这个维修例子告诉大家维修是需要一定的理论知识，不能单靠所谓的经验！可笑的是上手不经检查直杀网卡不知是何用意！希望我的粗文败笔大家能够看明白！最后因为没有找到1.07K这样的怪电阻所以用了1个1K和75欧电阻串联代替！电容也顺带更换掉以免后患！。
硬件经验案例

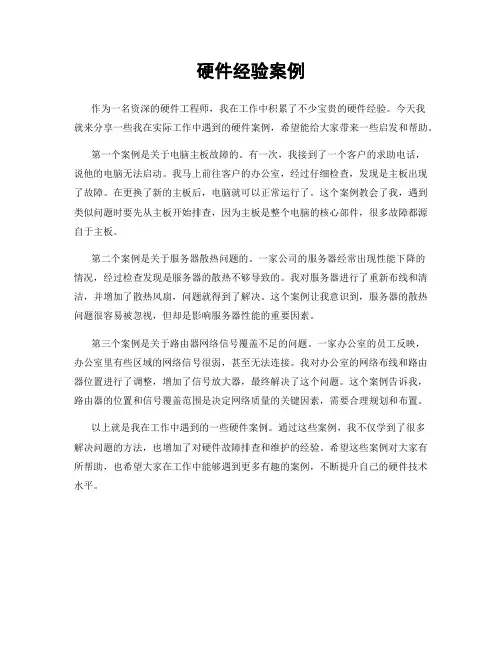

作为一名资深的硬件工程师，我在工作中积累了不少宝贵的硬件经验。
今天我
就来分享一些我在实际工作中遇到的硬件案例，希望能给大家带来一些启发和帮助。
第一个案例是关于电脑主板故障的。
有一次，我接到了一个客户的求助电话，
说他的电脑无法启动。
我马上前往客户的办公室，经过仔细检查，发现是主板出现了故障。
在更换了新的主板后，电脑就可以正常运行了。
这个案例教会了我，遇到类似问题时要先从主板开始排查，因为主板是整个电脑的核心部件，很多故障都源自于主板。
第二个案例是关于服务器散热问题的。
一家公司的服务器经常出现性能下降的
情况，经过检查发现是服务器的散热不够导致的。
我对服务器进行了重新布线和清洁，并增加了散热风扇，问题就得到了解决。
这个案例让我意识到，服务器的散热问题很容易被忽视，但却是影响服务器性能的重要因素。
第三个案例是关于路由器网络信号覆盖不足的问题。
一家办公室的员工反映，
办公室里有些区域的网络信号很弱，甚至无法连接。
我对办公室的网络布线和路由器位置进行了调整，增加了信号放大器，最终解决了这个问题。
这个案例告诉我，路由器的位置和信号覆盖范围是决定网络质量的关键因素，需要合理规划和布置。
以上就是我在工作中遇到的一些硬件案例。
通过这些案例，我不仅学到了很多
解决问题的方法，也增加了对硬件故障排查和维护的经验。
希望这些案例对大家有所帮助，也希望大家在工作中能够遇到更多有趣的案例，不断提升自己的硬件技术水平。

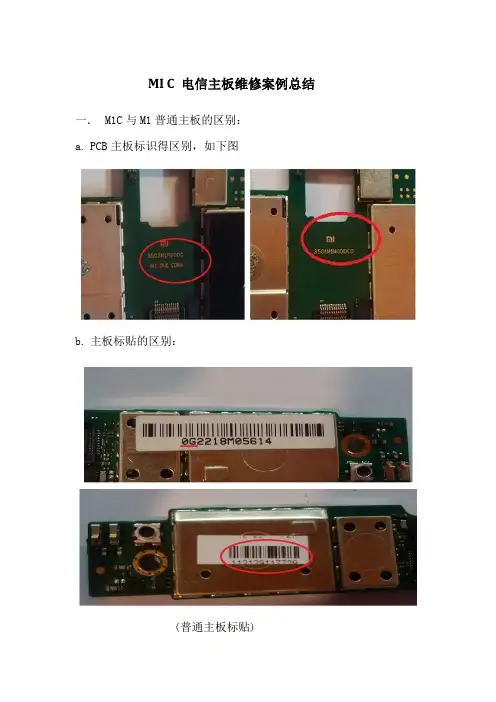

MI C 电信主板维修案例总结一． M1C与M1普通主板的区别：a.PCB主板标识得区别，如下图b.主板标贴的区别：(普通主板标贴)c.背贴的区别，如下图：普通主板一般IMEI以8601730******** 8650300******** 8638020********等开头，M1 C 电信主板则以8630200********等数字开头。
M1C和M1普通主板芯片主要区别在于U800,电信主板CPU采用的的MSM8660而普通主板采用的则是MSM8260二．主板上电漏电分析：a.接上假电池直接短路，首先我们要判断是VBATT还是VPH_PWR短路，我们可以用万用表来检测。
用万用表蜂鸣档重点检测C1512﹑C612和C114，若发现C1512或C612两端对地短路，那么则是VPH-PWR该路供电线路短路，我们可以将C1512或C612拆除，拆除后没有短路，则VPH-PWR供电线路短路已修复。
若拆除后仍对地短路，可将U600拆下，拆下后测量C1512或C612两端，未发现对地现象，则修复完毕。
若发现C114电容两端对地，则表示VBATT短路。
我们可将C114先拆除，若拆除后C114两端对地现象消失，则故障修复。
若拆除电容C114，两端仍对地短路，我们可将U100和U600逐个拆除，若拆除后对地现象消失，则故障修复完毕。
b. 接上假电池若发现有十几毫安到几百毫安不等漏电时，我们可用温度法检测。
接上假电池，给其主板供电（电压不可过高），然后我们可以用手或嘴唇感觉主板上哪个元件发热，重点检查U100﹑U600﹑U700﹑U500﹑U203然后逐个拆除，若拆除后故障现象消失，则修复OK。
三．不开机故障分析：首先我们可接上假电池，观看电流变化。
（1）若电流在140mA﹑150mA﹑160mA左右，我们可用MiFlash5.0.0.2救命线强制刷机。
a.若用MiFlash5.0.0.2连接手机，无法识别端口，则U800不良，可将其更换，更换后主板开机功能正常，则修复OK。
计算机维修的案例在如今这个数字化的时代，计算机已经成为我们生活和工作中不可或缺的工具。
然而，就像任何其他设备一样，计算机也会时不时地出现故障。
接下来，我将为您分享几个常见的计算机维修案例，希望能让您对计算机维修有更深入的了解。
案例一：硬件故障导致的死机有一次，一位客户向我们抱怨他的计算机频繁死机。
经过初步检查，我们发现计算机的散热系统存在问题，CPU 温度过高。
打开机箱后，我们看到 CPU 风扇上积累了厚厚的灰尘，严重影响了风扇的转速和散热效果。
我们首先小心地拆下 CPU 风扇，用软毛刷和吹风机仔细清理了风扇和散热片上的灰尘。
然后，重新涂抹了优质的导热硅脂，以增强CPU 与散热器之间的热传递。
在完成这些操作后，我们重新启动计算机，并进行了长时间的压力测试。
结果显示，CPU 温度恢复正常，死机问题得到解决。
这个案例告诉我们，定期清理计算机内部的灰尘对于保持其正常运行至关重要。
尤其是在长时间使用后，灰尘的积累可能会导致严重的散热问题，进而影响计算机的性能和稳定性。
案例二：软件冲突引发的系统崩溃另一位客户遇到了系统崩溃的问题，每次开机后不久就会出现蓝屏错误。
通过分析蓝屏代码和系统日志，我们发现是新安装的一款软件与系统中的其他软件存在冲突。
为了解决这个问题，我们首先进入安全模式，卸载了最近安装的可疑软件。
然后，使用系统自带的修复工具对系统文件进行了检查和修复。
重新启动计算机后，系统恢复了正常运行。
但为了确保不再出现类似问题，我们还建议客户更新了系统和其他软件的版本，以避免因软件版本不兼容而引发的冲突。
这个案例提醒我们，在安装新软件时要谨慎选择，并且及时更新软件和系统，以保证其兼容性和稳定性。
案例三：硬盘故障导致的数据丢失有一位客户在使用计算机时突然听到硬盘发出异常的响声，随后计算机无法正常启动。
我们接到报修后，初步判断可能是硬盘出现了物理故障。
为了挽救数据，我们将故障硬盘连接到专业的数据恢复设备上，尝试读取其中的数据。

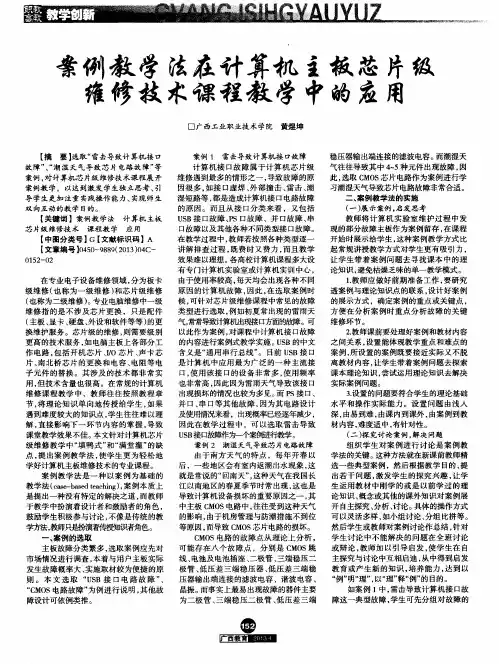

H61系列主板不上电不开机芯片级维修教程-电脑主板芯片级维修5篇第一篇：H61系列主板不上电不开机芯片级维修教程-电脑主板芯片级维修H61系列不上電維修步驟1.目檢不良板看不良板是否有缺件,空焊,短路連錫,PCH板有無撞傷,各元器件是否有燒傷,是否錯料,芯片是否反向及其他接觸性及製程問題.2.對不良板進行放電操作,例如電池反裝.然後量測基本電壓阻抗有無對地.若有應該先把對地故障先排除.基本電壓及VCORE,VTT對地短路,VCORE&VTT與+12V短路皆會導致不上電.3.量測5VDUAL是否有輸出.1.量測3VDUAL_PCH是否有3.3V若無按下列線路圖進行維修, 3VDUAL_PCH由5VSB通過Q62直接轉出,基本不受其他信號影響,這個比較好修.需要注意量測3VDUAL_PCH對地阻抗是否正常.2.量測X2晶振是否起振,頻率是否為32.768KHZ,若異常,按下列線路圖進行維修這個主要量測的地方有:R243阻值是否為10MOHM,C99&C98是否不良或被擊穿,晶振是否不良,Y1&Y2與PCH之間是否斷線.注意需量測Y1&Y2對地阻抗是否正常.3.量測PCH RTC模塊各信號電壓是否正常,如以下線路圖所示：注意量測-RTCRST,-SRTCRST,PCH_DPWROK，DSWVRMEN電壓是否正常（一般為3.0V—3.3V之間）,各信號與PCH之間是否有斷線,一般量測各信號線之阻抗基本能判斷出來。
維修過程中最常見的問題有D2不良,C125&C95被擊穿,信號線與PCH之間斷線.4.量測PCH 是否有發出-DEPSLP信號（一般電壓為3.3V）,在PCH正常的情況下,滿足1&2&3&條件,PCH基本就能夠發出-DEPSLP信號, 維修過程中最常見的問題有PCH不良,信號線斷線,及信號線對地短路.5.當-DEPSLP 有高電平信號後就會通過一系列電晶體邏輯輸出5VDUAL,如下列線路圖所示圖1圖2圖3圖4圖5 5VDUAL上電前由5VSB通過Q69轉出,上電後5VDUAL由VCC通過Q53轉出,其中Q69為P溝道MOS管(柵機第3pin為低電平時源機和漏極導通),Q53為N溝道MOS管（柵機第3pin為高電平時源機和漏極導通）,如圖2所示上電前5VDUAL時序:-DEPSLP(H)> 5VL_EN(L)>P_EN(L)>5VDUAL(H).其中H代表高電平,L代表低電平.維修過程中遇到的特殊現象：1.圖2中R405缺件,可正常開機,進不了WIN7,此R405缺件導致5Vdual不論上電前還是上電後均由5VSB供給,5VSB可提供功率比VCC小很多,所以R405缺件導致主板5VDUAL 供電不足.2.圖2中R411缺件，不良現象為用万用表量測時Q69第1腳電壓慢慢降低而5Vdual電壓慢慢升高,當5Vdual達到一定值之後觸發后可正常上電開機.3.5VDUAL阻抗偏低很多時5VDUAL從5V一直慢慢降低.4.主板上控制5VDUAL輸出的信號主要為-depslp信號.4.5Vdual 有輸出後5V一方面給外設供電,一方面通過Q66轉換成3VDUAL,3VDUAL再直接轉出-RSMRST信號發往PCH.如下圖所示從圖中可以看出5VDUAL>3VDUAL>-RSMRST都是一個非常簡單邏輯性強的過程,如果哪一環節出了問題,基本能很快判定故障所在.案例分析：一不良板不上電,風扇免免強強轉一下就停了,待機電壓和阻抗一切都正常.細心觀察發現3VDUAL上電前電壓為3.3V上電的瞬間突然跳變為3.25V,一般3VDUAL,5VDUAL電壓都會穩定不變的,此板很明顯為3VDUAL功率不足,更換Q66後,主板可正常上電開機修復OK.5.另一方面3VDUAL_PCH通過電晶體邏輯轉換出PCH_DPWROK信號,從下圖可以看出這一信號在3VDUAL_PCH有輸出後就邏輯轉換出PCH_DPWROK信號輸入至PCH.維修過程中容易遇到的情況有C124 C93被擊穿,Q34及Q35不良.6.PCH滿足一系列條件後會發出-SLP_S3&–S4_S5信號至SIO的102pin& 108pin，-SLP_S3&–S4_S5信號在主板上起著至關重要的作用.注意如果遇到主板PCH滿足一系列條件且-SLP_S3&–S4_S5信號對地阻抗正常情況下並沒有發出-SLP_S3&–S4_S5信號,此時別急著干PCH,有些主板上電前PCH不會發出-SLP_S3&–S4_S5信號至SIO,但是上電後一定會發出.如圖6所示：-SLP_S3信號邏輯輸出了4個至關重要電壓的使能信號,-SLP_S3信號沒有高電平輸出的話這4個電壓全部要被拉為低電平.如圖7所示：-SLP_S3&–S4_S5信號同時邏輯輸出DDR_EN信號,-SLP_S3&–S4_S5信號哪個沒加到都會導致主板無DDR電壓輸出.在維修中需要注意：1.這兩個信號在主板上布线太長容易造成斷線.2.這兩個信號如果阻抗偏低很多的話會造成不上電,一般是所接濾波電容被擊穿,PCH不良或BGA短路造成.圖6圖77.當觸發CASEOPEN時,SIO第106pin會收到一個低電平信號,caseopen原理為如下圖F_PANEL中第6pin與第8pin短路,只要短路時間大於3ms主板就會上電,從下圖可以看出-PWRBTSW觸發前由3VDUAL_PCH拉為高電平, 觸發時低電平信號直接灌輸至-PWRBTSW信號.在維修中注意ESD17缺件不影響上電,但是不能重啟,且ESD17容易被靜電擊穿.8.SIO收到-PWRBTSW低電平信號后便會發出PWRBTSW高電平（3.3V）觸發前雖然有3VDUAL_PCH通過電阻R140給PWRBTSW信號供電但是該信號被SIO默認為低電平,SIO 是一塊可供編程的芯片,像比較熟悉89C51芯片一樣,裏面都燒錄了程序,通過編程可以對某些引腳進行位定義.當SIO收到-PWRBTSW低電平信號后沒有發出PWRBTSW高電平信號,不要急著干SIO應該先量測SIO供電IT_VCCH是否為3.3V, IT_VCCH是直接由3VDUAL供給的.若供電正常,應量測SIO每個引腳的阻抗是否有對地,短路,空焊等異常.9.當PCH收到PWRBTSW高電平信號後SIO會同時把107pin –PSON 信號拉為低電平-PSON由5V變為低電平後ATX開始供電。

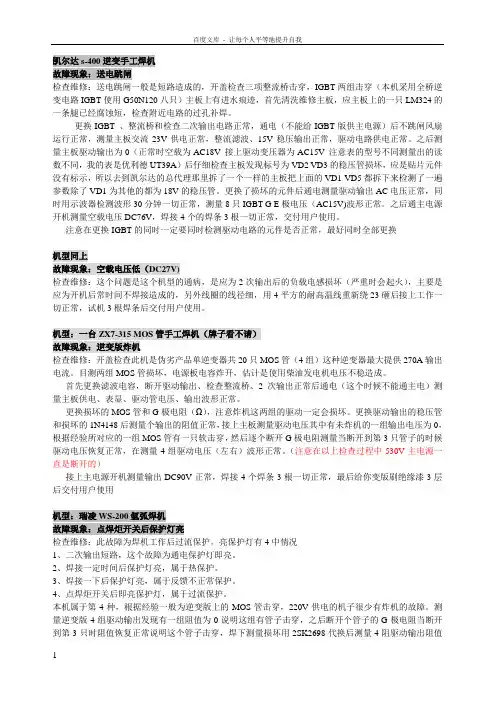

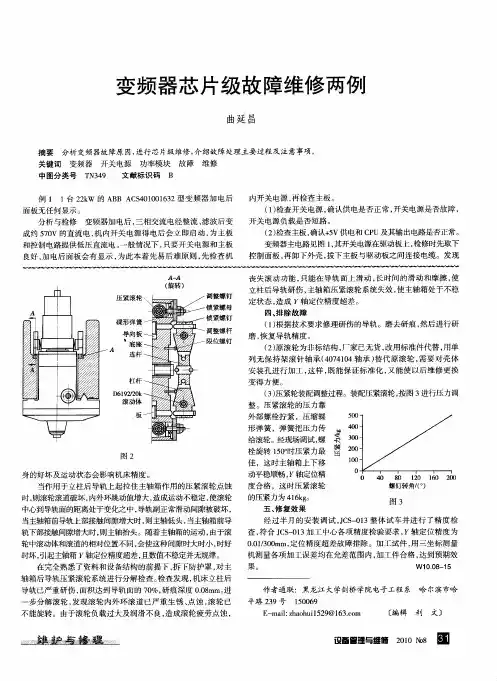

凯尔达s-400逆变手工焊机故障现象：送电跳闸检查维修：送电跳闸一般是短路造成的，开盖检查三项整流桥击穿，IGBT两组击穿（本机采用全桥逆变电路IGBT使用G50N120八只）主板上有进水痕迹，首先清洗维修主板，应主板上的一只LM324的一条腿已经腐蚀短，检查附近电路的过孔补焊。
更换IGBT 、整流桥和检查二次输出电路正常，通电（不能给IGBT版供主电源）后不跳闸风扇运行正常，测量主板交流23V供电正常，整流滤波、15V稳压输出正常，驱动电路供电正常。
之后测量主板驱动输出为0（正常时空载为AC18V 接上驱动变压器为AC15V 注意表的型号不同测量出的读数不同，我的表是优利德UT39A）后仔细检查主板发现标号为VD2 VD3的稳压管损坏，应是贴片元件没有标示，所以去到凯尔达的总代理那里拆了一个一样的主板把上面的VD1-VD5都拆下来检测了一遍参数除了VD1为其他的都为18V的稳压管。
更换了损坏的元件后通电测量驱动输出AC电压正常，同时用示波器检测波形30分钟一切正常，测量8只IGBT G E极电压（AC15V)波形正常。
之后通主电源开机测量空载电压DC76V，焊接4个的焊条3根一切正常，交付用户使用。
注意在更换IGBT的同时一定要同时检测驱动电路的元件是否正常，最好同时全部更换机型同上故障现象：空载电压低（DC27V)检查维修：这个问题是这个机型的通病，是应为2次输出后的负载电感损坏（严重时会起火），主要是应为开机后常时间不焊接造成的，另外线圈的线径细，用4平方的耐高温线重新绕23砸后接上工作一切正常，试机3根焊条后交付用户使用。
机型：一台ZX7-315 MOS管手工焊机（牌子看不请）故障现象：逆变版炸机检查维修：开盖检查此机是伪劣产品单逆变器共20只MOS管（4组）这种逆变器最大提供270A输出电流。
目测两组MOS管损坏，电源板电容炸开，估计是使用柴油发电机电压不稳造成。
首先更换滤波电容，断开驱动输出、检查整流桥、2次输出正常后通电（这个时候不能通主电）测量主板供电、表显、驱动管电压、输出波形正常。
A尸戸L-IANOE RE-PAIRITMG海信液晶彩电RSAG7.820.6173主板维修图解□曹鑫铭海信RSAG7.820.6173主板将开关电源、TCON部分电路与小信号处理主芯片全做在编号为6173的印制板上。
其中，小信号处理采用MSD&881YBCT,整机图像、伴音及控制信号的产生与执行由此芯片完成;伴音功放块采用TAS5711;开关电源部分由NCP1251、T8O2、V8O1等组成12V和背光电路工作所需的24V电压形成电路；背灯电压形成与恒流控制采用MAP3201;TCON部分的GAMMA电压形成由G1572QA1R完成，电源管理块型号为G5562AR11U,产生屏上组件所需的VDDA、VGH、VGL、VDDD等关键电压。
背光供电形成：由MAP3201(N901)与V9()2、L9()6、升压管VD925和V1M26、电容C909等组成自举升压电路，见图4O N901工作后,从③脚输出开关信号，使V902工作在开关状态，开关电源送来的24V电压经此开关升压电路后得到背灯工作电压。
图4中R926、R937、R938、R94()组成灯供电过压检测电路,正常工作时，⑫脚电压应低于3QV,若高于3.0V,判定 灯供电过压，背灯将熄灭。
V902源极几只并联电阻R941、R942等为自举升压电路最大电流检测电阻，其上建立电压送入N9M ⑤脚，超出阈值IC启动保护-X…亠TCON部分：此部分电路与2020年4、5期介绍的《海信液晶彩电二合一主板6529的维修图解》中"TCON部分相同”，需要时可参考这两期上的内容介绍NCP1251⑤脚启动电压不正常会出现整机指示灯不亮、整个电源不工作AC220VC84110n/AC275VR816270kC820 100n/50V _____________fvZ801MSZ16T1G二■■-碱HO■「开关电源部分：由V801、T802、T803及NCP1251组成。
教你学主板维修实例（转载）2008-07-27 16:41主板不上电的故障，在日常维修中比较常见，其实从我的维修经验上来说，不上电的故障是最好修的，只是大家在维修过程中没有掌握正确的维修流程，所以思路也就不正确，在这里向大家作一个关于主板不上电维修的流程的大致介绍，希望对大家维修此类主板时有所帮助！一、外观的检测拿到一块客户送修的主板，所先要向客户问明主板的具体故障现象，在没有问清楚故障现象的时候，最好不要通电检测，以防有不必要的麻烦，在询问客户的时间，我们就可以先对主板的外观作一个大致的检查。
1.检查主板上的主要元件有无烧伤的痕迹，重点观察南北桥、I/O、供电MOS 管，如发现有明显的烧伤，则首先要将烧伤的部分给予更换。
由于南桥的表面颜色较深，轻微的烧伤痕迹可能不太容易观察到，这种时候，我们可以把板子倾斜一定的角度，对着日光或灯光进行查看。
在看有否烧伤的同时，还要闻一下主板上是否有刺激性的气味，这也是主板是否有烧伤的依据之一。
2.检查主板上PCB是否有断线、磕角、掉件等人为故障，如有此类故障，则首先进行补线、补件的工作。
观察的主要方向是主板的边缘以及背面。
二、未插ATX电源前的量测如果确定客户描述的故障是主板不上电，则首先要用万用表的二极管档量测主板上是否有短路的地方（其方法是将万用表打到二极管档位，红表笔接地黑表笔接欲测试点，我们可称其为量测对地阻值），千万不可直接上电，不然可能会导致短路的现象更加严重，引起其它元件的烧毁。
1.量测ATX电源上的3.3V、5V、5VSB、12V电压是否有对地短路现象，通常来说，其对地的阻值应在100以上，如果有在100以下的现象，则有可能处于短路状态（PS：新款的主板，3.3V电压对地的正常值阻可能在100左右，所以这个100的数值只可以作为参考性的数字，而非准确的指标，最好的方法是找一块同样的主板来进行对比量测）。
如果有短路的情况，则根据短路的具体电压用更换法来排处短路的故障。
计算机芯片级维修实训系列之笔记本维修思路及故障案例一笔记本维修思路：不开机,不加电、灯不亮、1、无3V5V：后级MAX1845短路、H8蕊片虚焊、电容问题、TB6807AF2、待机0.7：3V5V管坏3、南桥4、能待机：刷BIOS5、电源适配器插入口脱焊6、直接给ADP3205加焊7、受过潮.有一片一片的地方都涨了霉、DC IN的保险给挂8、sony无3V：把Bios电池拨下,短路两个引脚1-3秒9、单插适配器不开机,用电池可以开机：电源适配器插入口脱焊10、sonynotbook 公共点电容短路.11、bios空焊引起不触发.12、电源、电源接口、保险、短路、断路、电容、场管、电阻、BIOS、电池芯片、放电、系统电源芯片、CPU供电芯片、充电芯片、开机芯片、I/O、线性稳压块、南桥、北桥、门电路、其它地方短.二、能开机,灯亮不显示1、外接有显示：屏接口到屏问题屏有背光但无显示,显卡问题2、外接无显示a、外部MOS管异常b、电源芯片MAX1845损坏.c、北桥短路d、T40的通病了,显卡出问题了.E、从0.75到0.6A：1.8V/2.5V电压的供电芯片虚焊.F、硬盘,电源等指示灯均正常指示,Bios资料有问题G、触发后电流只有0.36A：南桥短路、电源管理IC、H、诊断卡跑4A：显卡空焊,重作显卡后OKF、跑2E内存：Bios资料有问题、DELL D800,D600,很有可能是南桥不良而引起的3、报警：内存及槽、显卡三、白屏、花屏：屏线接口、屏线、屏、显卡四、串口不能用：串口蕊片max3243五、屏幕暗1、高压板2、灯管六、掉电、死机.1、CPU风扇2、CPU未装好3、CPU电源蕊片、系统电源蕊片ADP3410、ADP34214、充电IC TB68085、进系统掉电：系统、北桥、南桥、内存、CPU6、散热不好7、0.01A,触发后上电到0.4A后马上掉电：拖内存槽的锡后,故障排除8、开机后不规则死机：更换南桥后OK9、联想E200l开机,出现图标后死机.：将Bios芯片更换10、CPU座空焊.11、屏供电保险损坏.七、暗屏、亮一下暗屏1、高压条2、灯管3、屏线4、主板到屏上的保险5、屏坏八、报错1、8611健盘接口虚焊2、报161,163错CMOS电池3、0188错误：解密4、192报错：风扇5、SONY PCG-661N本本开机后出现PCI中断报错：清空ST2402W芯片里的资料九、网卡无联接网卡接口、网卡蕊片H0022和DA82562ET.十、灯亮一下就灭3421跟34101632进水,清洁后工作正常.十一、不稳定（有时可以开机,有时不行）是时显时不显1、换内存时钟2、焊北桥和显卡3、ADP34214、cpu 未装好5、现PCMCIA卡下面的黑胶布撕掉之后,才发现开机芯片在那里.呵呵.PC87591L芯片.更换之后开机正常.6、PMH4氧化十二、不认硬盘1、硬盘2、硬盘接口3、拖锡硬盘数据线与主板接口座处4、光硬同时认不到：南桥十三、不认光驱1、刷BIOS2、南桥虚焊十四、短路1、ADP3421跟两个ADP3415都有损坏.CPU供电高端场管更换掉.16V电压一高端场管更换掉.DC IN处的保险烧断.十五、蓝屏、重起1、XP系统2、内存条问题3、显卡4、显存5、北桥十六、不能进CMOS和系统1、清CMOS2、COMPAQ X1000无法进入系统：更换硬盘OK十七、背光出现闪动：互换一块高压板故障排除十八、不认网卡：1、网卡芯片损坏2、network card 3.3V and 2.5V voltagethree\三极管audion十九、外接显示正常：保险、屏线接口、屏线、高压条、灯管、屏二十、在移动时死机显卡、南北桥、屏线松二十一、能开机时蓝屏,有时元显示.1、北桥虚焊2、二十二、有主复位、无CPU复位南桥损坏,I/O空焊,bios资料坏二十三、不过内存1、显卡2、内存3、内存槽4、供电5、时钟6、北桥7、南桥8、cpu9、bios10、排阻二十四、南北桥损坏的判断方法南桥的判断：1、测USB的AD线2、量CPU到SB的控制线3、3M短路（5M短为显卡）4、1、MAX1632 MAX1630 MAX1633 MAX1635 MAX1902可以互换2、MAX1321 MAX1634 MAX1901 MAX1904可以互换3、MAX1999 MAX1997可以互换4、SI786 SB3052P MAX786 可以互换5、有些老板子上的MAX786 MAX785这两个是绝对不能互换的.希望大家能记住. MAX1632待机时和开机后各引脚的测量办法此电压以IBM机器的16V适配器的电压为例,但只要采用1632基本都是通用的.待机时：1、测16V是否到了1632的22脚.其外围的高端驱动管的D极也要有16V.2、测21脚有没有5V的待机电压.3当21脚有5V后.1632的25 18脚也有5V4、1632的9脚必须要有2.5V的基准电压.开机后：1、当加电后,28 23 7脚要有高电平.2、芯片的27 24 16 19要有脉冲信号.要用示波器来测.3、1632的11脚要有PG信号.也就是复位信号.也是5V.4、以上条件具备后.1632外围的两个供电电感要有3.3V和5V两组电压.技巧:1\于是从板上面找可以驱动高压条3.3V-5V之间的电压.在主供电上面接一个电阻之后再于开关信号接入之后测试.OK2\在三极管控制级挑起来.把它直接与地接起来.这之后,3.3V电压有了.同时2.5V电压也有了.3\sony 把主板拆下来.先清楚一翻后,把CMOS电池去掉后短接一下.把CPU.内存,电视卡拆一来清洗一翻后不插内容临时装好.开机后跑C1.呵呵.应该OK了.4\将其中的保险,主控芯片.两个场管,一个高压线圈全部都更换后.故障排除5\仔细观察开机芯片部分.看到联想电源管理芯片上面的电源开关引脚电压不正常.顺着向下跑电路,发现这一点与板下面的接接阻值偏大.在板上点的地方有细微的腐蚀变黑,联线后阻值OK.但测试时还是不行.继续在周围找,又找到两个不明显的腐蚀点.继续飞线后测试.机器OK.笔记本电脑故障应急速查笔记本电脑在使用的过程中，难免会出现各种故障。
MS801机芯精华维修案例分析一、机芯介绍MS801机芯是采用MST公司生产的MSD6M181芯片组成的电路，我们统称为MS801机芯。
二、目前适用此机芯的机型一共有：L32E4380A-3D、L32E4500A-3D、L32E4550A-3D、L32E5300A、L32E5300D、L32E5390A-3D、L32E500A-3D、L32F3500A-3D、L37E4500A-3D、L37E4550A-3D、L37E4560A-3D、L37E5300A-3D、L37E5300D、L37F3500A-3D、L39E4380A-3D、L3934650A-3D、L39E4660A-3D、L39E4680A-3D、L39E5050A-3D、L39F3390A-3D、L39F3500A-3D、L40E5300A-3D、L40E5300A、L4234380A-3D、L42E4500A-3D、L42E4650A-3D、L42E4660A-3D、L42E4680A-3D、L42E5300A、L42F1580A-3D、L43E5310A-3D、L43E5390A-3D、L43F3390A-3D、L43V7300A-3D、L46E5300A、L46E5300D-3D、L46E5300D、L46E5590A-3D、L46F3500A-3D、L48F3390A-3D、L48F3500A-3D、L50E4380A-3D、L50E4500A-3D、L50E550A-3D、L55E5390A-3D、L55E5590A-3D、L55F3390A-3D、L55F3500A-3D、L55V6500A-3D、L58X9200A-3D、L65E5500A-3D、L65F3500A-3D。
三、维修案例分析1、机型：L46E5300D故障现象：灯亮不开机检修与分析：通电试机指示灯亮，二次开机后待机灯灭屏幕亮一下便关机，且待机指示灯也不亮。
品牌型号故障现象维修思路LENOVO服务器主板开机一闪即灭ASROCK 845主板开机C1 档内存775I65G一闪即灭BIOSTAR P4TGV-2 C1-01-02-07 循环跑945GC-M7 不开机跑FF网卡短路U8688有复位不跑码I86PE-A7在LOGO处死机GEFORCE6100不开机跑FF压桥跑码TF 6100-939开机不跑按桥会亮TF560 开机跑C3GF6100AM2开机有复位 压不跑码945PL-A7B开机一闪即灭CPU供电上管坏865G 775开机不亮南桥发烫U8668-D开机一闪即灭CPU供电管坏MCP6P M2+ 王王王开机无复位 北桥无供电P4M80-M4开机有复位 不亮不跑 00TF520-A2开机C3M2N8-VMX USB都不能用ASUS K8N4-E不亮有电流声M2V-MX SE开机一闪即灭P4GE-MX不通电P5P800-VM/S开机一闪即灭P5PL2 开机一闪即灭P5K不加电P5KPL 上电即断电（此板不支持单核775CPU，经测试CY-D和单核P4都只能跑到7F不能亮屏，属正常）假负载主要供电正常，短接PW不能关机，无复位，测W83627DHG68PIN有跳变， 67PIN无跳变，72PIN电压不能被完全拉低还有1.6v,判断IO坏p5vdc-x开机跑到DE 内存不过内存供电0.7V P5LD2-X开机无复位内存供电不对P5S533-TVM/S 不亮有电流声P5S533-TVM/S 开机一闪即灭GA技嘉GA-MA770-US3 跑F2 F5 E5GA-M2VLE-RH开机无复位北桥供电0.6VGA 845GV无复位 跑FF北桥供电问题GA-8IE2004P能亮 死在第一界面GA K8NF-9开机有复位不亮GA-8IPE1000-E能开机无复位南桥烫ga-8i845pe-rz不通电GA-8I848P-G 故障为无NB1.5V供电，并导致CPU VCORE升高0.2V左右GA的1.5v通病。
维修实例1、NF系列主板（接BGA内部电路）信号经1K电阻接地,断路则可以出现32.768与25M不振，或只有25M不振（晶振两端均无电压）。
NF7050-630I-A2/NF7100-630I-A2芯片组此电阻编号为R187;NF5S此电阻编号为R101(位于黄色PCEI槽卡扣端附近），NF6100-630、NF7050- 630A-A2、NF7050SE、NF7025、NF8100、NF8200、NF8300芯片组此电阻编号为R133（位于PCB背面）。
昂达NF4TS的主板此电阻为R153,如果R153异常则会出现上电前25M起振,上电后25M不振的现象。
2、昂达NF520A 10.0 插显卡跑2E，不插显卡跑2R复位循环跑，为PCIE 处藕合电容处无值，查看外观，发现83310旁（1.2V SB)有氧化迹象,查出为CE17下（需拆下CE17电解电容才能量到）正面PCB氧化断线。
3、 DA NF520TS 3.0主板,跑25档机,为网卡存储器24C08拆卸下来后未装问题，重新焊好24C08后OK。
4、 USB_BIAS 经过一个22.6欧(1%)电阻接地，丢失则USB不良5 74HC08第14脚为5V供电，异常则闪屏。
6 N68S 主BIOS无时钟,为PCIE槽下一22欧电阻撞件。
主BIOS与辅BIOS 第31脚分别接22欧电阻后，并列接到BGA的33M时钟。
7 昂达NF520TS 4.0主板，故障现象为“不插显卡跑63档机，插显卡跑20档机”，经查该板应装NF520D的BGA，却错装成NF7050-630A-A2。
8 I/O 61脚为3.3V SB/5V SB，一般经10K电阻连接至I/O，如异常会影响不通电。
曾有一片NF4主板不通电,为PCB氧化断线导致I/O 61脚无供电电压。
9 串行总线电压1.2 V过高断电, N7100的主板断电，为358不良。
10 2N7002工作原理，G极（控制级）为高电平（2.5V以上)才导通。
