H61系列主板不上电不开机芯片级维修教程-电脑主板芯片级维修

发电路电源管理系统，所有的开机电路针对威盛主板来说，它的开机电路是南桥，因特尔主板开机电路是I/O。

另外从开关到南桥，从开关到I/O这个电路中它有可能接一些电阻或二极管，或门电路，一般接些非门电路。

门电路损坏是非常常见的使主板不能触发，门电路在修的时假一定要注意。

门电路损坏后，会鼓起些小包或鼓起小亮点。

门电路用万用表来判断，时灵敏是有限的，所以判断起来不是很好的判断。

最快的方法就是用代换的方法。

如果主板又不能触发，跑电路的时候又看见门电路，就直接用代换。

6、测ATX电源绿线到南桥（I/O）是否有元件损坏，一般会经过一些电阻、开关管等。

看有没有低电平输入南桥（I/O），所以说跑开机电路是非常重要的。

大家对这些线路一定要熟悉。

7、如果上面说的那些地方都是好的，那应该是南桥或I/O坏了，更换就行。

I/O芯片被损坏是常见的故障，在检查主板不能触发的现象，已排除触发电路本身触发电路外，相关主板上的一些相关电路，比如说I/O芯片在主板是管理些接口的，还有内部集成的一些控制器，一大个行的电路，但是I/O它本身也是由南桥管理，南桥通过I/O来管理这些接口，I/O芯片内部不正常或内部损坏后，信号线、地址和南桥芯片线相联，它的不正常倒至南桥内部芯片不正常。

南桥内部电源管理芯片不正常，使主板不能开机不能触发。

在修的时候一定要想到于开关相关的一些元件。

开机电路在维修之前，一定要熟悉相关的开关线路，所以就要用到跑电路，把开机线路找出来。

关键是三条开机线路控制线，要熟悉牢记和深刻的分析，紫5V——开关针，开关针——南桥（I/O），绿线——南桥（I/O）。

开机电路出现故障，要解决相关问题，首先要对开机电路经常出现问题的地方进行检查，和掌握一些出现开机电路馆长的原因，其次要对整个电路可能出现问题的部分作出明确的判断，最后根据故障现象确定，检修方法。

在初次进行维修时，不免尝试性的对可能出现问题的地方进行检查，像个原件的的电压，阻值等，另外可以通过观察确定元器件又没有损坏的，还有开机电路出现故障主要原因有，1)主板某元器件短路。

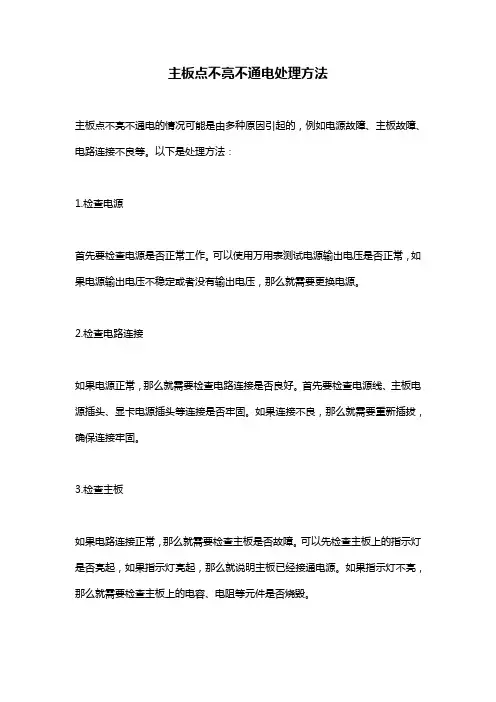

主板点不亮不通电处理方法
主板点不亮不通电的情况可能是由多种原因引起的，例如电源故障、主板故障、电路连接不良等。

以下是处理方法：
1.检查电源
首先要检查电源是否正常工作。

可以使用万用表测试电源输出电压是否正常，如果电源输出电压不稳定或者没有输出电压，那么就需要更换电源。

2.检查电路连接
如果电源正常，那么就需要检查电路连接是否良好。

首先要检查电源线、主板电源插头、显卡电源插头等连接是否牢固。

如果连接不良，那么就需要重新插拔，确保连接牢固。

3.检查主板
如果电路连接正常，那么就需要检查主板是否故障。

可以先检查主板上的指示灯是否亮起，如果指示灯亮起，那么就说明主板已经接通电源。

如果指示灯不亮，那么就需要检查主板上的电容、电阻等元件是否烧毁。

4.更换主板
如果主板故障严重，那么就需要更换主板。

在更换主板之前，需要确认新主板是否与原来的电脑兼容，否则会出现不兼容的情况。

总之，处理主板点不亮不通电的问题需要耐心和细心，需要一步一步排查问题，找到问题的根源，然后采取正确的处理方法。

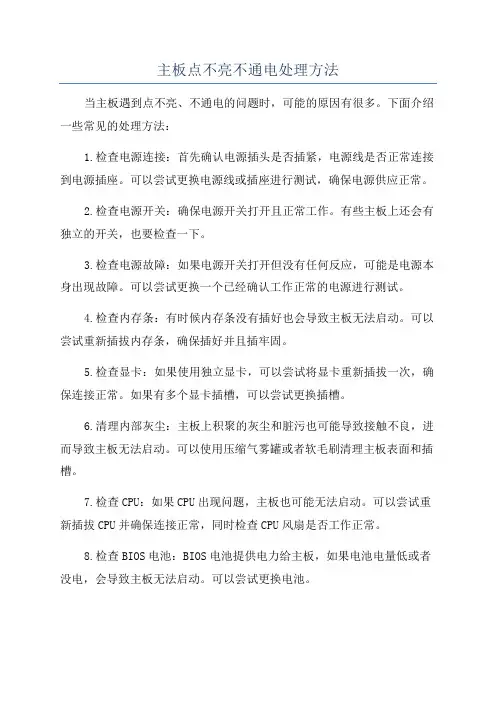

主板点不亮不通电处理方法当主板遇到点不亮、不通电的问题时，可能的原因有很多。

下面介绍一些常见的处理方法：1.检查电源连接：首先确认电源插头是否插紧，电源线是否正常连接到电源插座。

可以尝试更换电源线或插座进行测试，确保电源供应正常。

2.检查电源开关：确保电源开关打开且正常工作。

有些主板上还会有独立的开关，也要检查一下。

3.检查电源故障：如果电源开关打开但没有任何反应，可能是电源本身出现故障。

可以尝试更换一个已经确认工作正常的电源进行测试。

4.检查内存条：有时候内存条没有插好也会导致主板无法启动。

可以尝试重新插拔内存条，确保插好并且插牢固。

5.检查显卡：如果使用独立显卡，可以尝试将显卡重新插拔一次，确保连接正常。

如果有多个显卡插槽，可以尝试更换插槽。

6.清理内部灰尘：主板上积聚的灰尘和脏污也可能导致接触不良，进而导致主板无法启动。

可以使用压缩气雾罐或者软毛刷清理主板表面和插槽。

7.检查CPU：如果CPU出现问题，主板也可能无法启动。

可以尝试重新插拔CPU并确保连接正常，同时检查CPU风扇是否工作正常。

8.检查BIOS电池：BIOS电池提供电力给主板，如果电池电量低或者没电，会导致主板无法启动。

可以尝试更换电池。

9.排除其他硬件故障：除了上述部分硬件故障外，其他硬件如硬盘、光驱、键盘鼠标等也可能导致主板无法启动。

可以尝试断开其他硬件之后再次开机。

10.重置BIOS设置：如果所有的硬件都没有问题，可以尝试重置BIOS设置。

可以通过短接BIOS重置跳线或者拔掉BIOS电池等方法进行重置。

11.寻求专业帮助：如果经过上述方法仍然无法解决问题，可能是主板或其他硬件出现了故障。

可以寻求专业的计算机维修人员或者售后服务进行检修。

需要注意的是，在操作电子产品时，一定要保证安全，断开电源，并避免静电等问题。

对于不了解的操作，最好寻求专业人员的帮助。

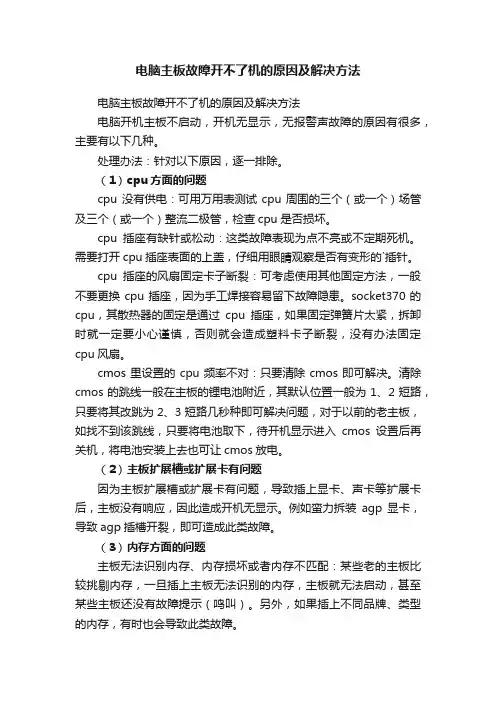

电脑主板故障开不了机的原因及解决方法电脑主板故障开不了机的原因及解决方法电脑开机主板不启动，开机无显示，无报警声故障的原因有很多，主要有以下几种。

处理办法：针对以下原因，逐一排除。

（1）cpu方面的问题cpu没有供电：可用万用表测试cpu周围的三个（或一个）场管及三个（或一个）整流二极管，检查cpu是否损坏。

cpu插座有缺针或松动：这类故障表现为点不亮或不定期死机。

需要打开cpu插座表面的上盖，仔细用眼睛观察是否有变形的`插针。

cpu插座的风扇固定卡子断裂：可考虑使用其他固定方法，一般不要更换cpu插座，因为手工焊接容易留下故障隐患。

socket370的cpu，其散热器的固定是通过cpu插座，如果固定弹簧片太紧，拆卸时就一定要小心谨慎，否则就会造成塑料卡子断裂，没有办法固定cpu风扇。

cmos里设置的cpu频率不对：只要清除cmos即可解决。

清除cmos的跳线一般在主板的锂电池附近，其默认位置一般为1、2短路，只要将其改跳为2、3短路几秒种即可解决问题，对于以前的老主板，如找不到该跳线，只要将电池取下，待开机显示进入cmos设置后再关机，将电池安装上去也可让cmos放电。

（2）主板扩展槽或扩展卡有问题因为主板扩展槽或扩展卡有问题，导致插上显卡、声卡等扩展卡后，主板没有响应，因此造成开机无显示。

例如蛮力拆装agp显卡，导致agp插槽开裂，即可造成此类故障。

（3）内存方面的问题主板无法识别内存、内存损坏或者内存不匹配：某些老的主板比较挑剔内存，一旦插上主板无法识别的内存，主板就无法启动，甚至某些主板还没有故障提示（鸣叫）。

另外，如果插上不同品牌、类型的内存，有时也会导致此类故障。

内存插槽断针或烧灼：有时因为用力过猛或安装方法不当，会造成内存槽内的簧片变形断裂，以致该内存插槽报废。

注意：在插拔内存条时，应垂直用力，不要左右晃动。

在拔插内存条前，一定要拔去主机的电源，防止使用str功能时内存带电，烧毁内存条。

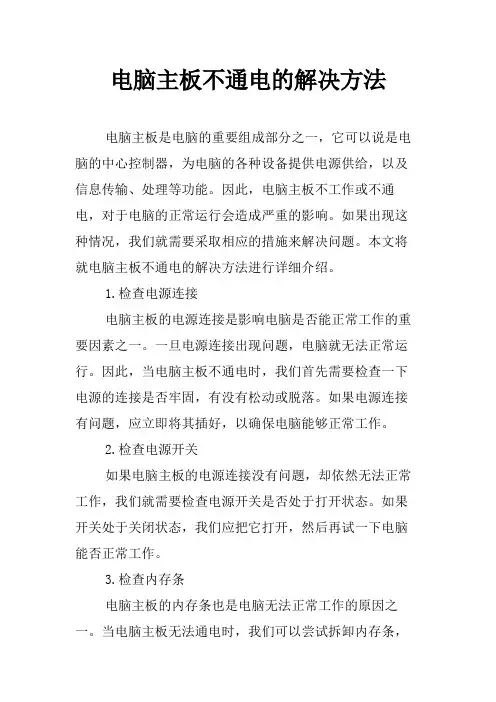

电脑主板不通电的解决方法电脑主板是电脑的重要组成部分之一，它可以说是电脑的中心控制器，为电脑的各种设备提供电源供给，以及信息传输、处理等功能。

因此，电脑主板不工作或不通电，对于电脑的正常运行会造成严重的影响。

如果出现这种情况，我们就需要采取相应的措施来解决问题。

本文将就电脑主板不通电的解决方法进行详细介绍。

1.检查电源连接电脑主板的电源连接是影响电脑是否能正常工作的重要因素之一。

一旦电源连接出现问题，电脑就无法正常运行。

因此，当电脑主板不通电时，我们首先需要检查一下电源的连接是否牢固，有没有松动或脱落。

如果电源连接有问题，应立即将其插好，以确保电脑能够正常工作。

2.检查电源开关如果电脑主板的电源连接没有问题，却依然无法正常工作，我们就需要检查电源开关是否处于打开状态。

如果开关处于关闭状态，我们应把它打开，然后再试一下电脑能否正常工作。

3.检查内存条电脑主板的内存条也是电脑无法正常工作的原因之一。

当电脑主板无法通电时，我们可以尝试拆卸内存条，然后重新插上，确保内存条插好。

如果内存条损坏，我们也需要及时替换。

4.检查CPUCPU是电脑主板上最重要的元件之一。

如果CPU连接不良或损坏，电脑就无法正常工作。

因此，当电脑无法通电时，我们可以尝试检查一下CPU的连接情况，看看它是否松动或者损坏。

如果CPU损坏，则需要及时更换。

5.更换电源电脑主板无法通电的原因还可能是电源损坏。

当电脑无法通电时，我们可以尝试更换一个好的电源来检查一下。

如果更换电源后电脑正常工作，那么就说明原来的电源有问题。

6.寻求专业帮助如果您在以上几点都检查完毕后仍无法解决问题，那么可能是电脑主板本身出现了问题。

在这种情况下，我们需要寻求专业人士的帮助，以帮助诊断并解决问题。

总结：通过以上几个方面的检查和处理，电脑主板不能通电的问题很有可能能够得到解决。

在检查和修复过程中，我们需要特别注意安全问题，避免对电脑内部造成二次伤害。

如果电脑主板不能通电是由于硬件组件的损坏所造成的，我们应及时更换或修复，以免给我们的电脑带来不必要的损害和危害。

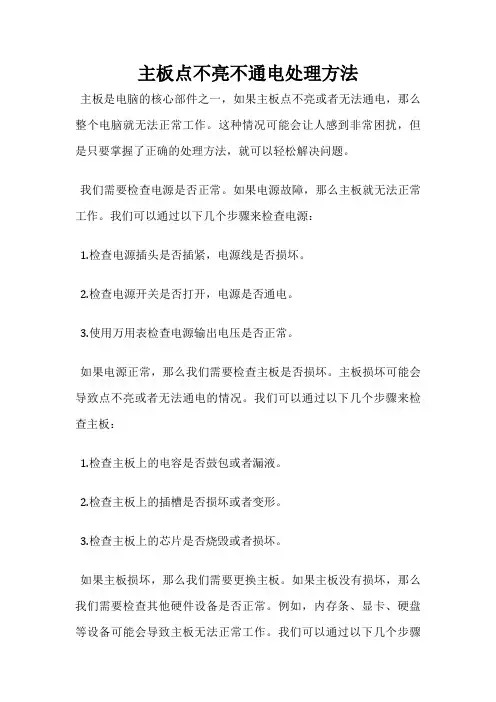

主板点不亮不通电处理方法
主板是电脑的核心部件之一，如果主板点不亮或者无法通电，那么整个电脑就无法正常工作。

这种情况可能会让人感到非常困扰，但是只要掌握了正确的处理方法，就可以轻松解决问题。

我们需要检查电源是否正常。

如果电源故障，那么主板就无法正常工作。

我们可以通过以下几个步骤来检查电源：
1.检查电源插头是否插紧，电源线是否损坏。

2.检查电源开关是否打开，电源是否通电。

3.使用万用表检查电源输出电压是否正常。

如果电源正常，那么我们需要检查主板是否损坏。

主板损坏可能会导致点不亮或者无法通电的情况。

我们可以通过以下几个步骤来检查主板：
1.检查主板上的电容是否鼓包或者漏液。

2.检查主板上的插槽是否损坏或者变形。

3.检查主板上的芯片是否烧毁或者损坏。

如果主板损坏，那么我们需要更换主板。

如果主板没有损坏，那么我们需要检查其他硬件设备是否正常。

例如，内存条、显卡、硬盘等设备可能会导致主板无法正常工作。

我们可以通过以下几个步骤
来检查其他硬件设备：
1.检查内存条是否插紧，是否损坏。

2.检查显卡是否插紧，是否损坏。

3.检查硬盘是否插紧，是否损坏。

如果其他硬件设备正常，那么我们可以尝试清洁主板。

主板上的灰尘和污垢可能会导致主板无法正常工作。

我们可以使用专业的清洁剂和刷子来清洁主板。

如果主板点不亮或者无法通电，我们需要先检查电源是否正常，然后检查主板是否损坏，最后检查其他硬件设备是否正常。

如果以上方法都无法解决问题，那么我们需要寻求专业的维修服务。

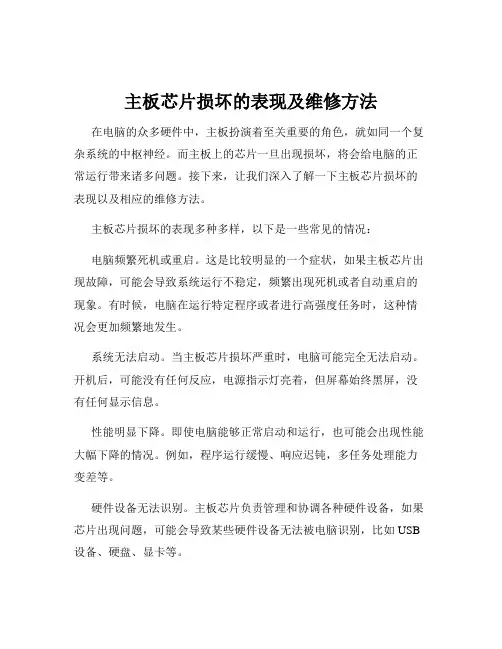

主板芯片损坏的表现及维修方法在电脑的众多硬件中，主板扮演着至关重要的角色，就如同一个复杂系统的中枢神经。

而主板上的芯片一旦出现损坏，将会给电脑的正常运行带来诸多问题。

接下来，让我们深入了解一下主板芯片损坏的表现以及相应的维修方法。

主板芯片损坏的表现多种多样，以下是一些常见的情况：电脑频繁死机或重启。

这是比较明显的一个症状，如果主板芯片出现故障，可能会导致系统运行不稳定，频繁出现死机或者自动重启的现象。

有时候，电脑在运行特定程序或者进行高强度任务时，这种情况会更加频繁地发生。

系统无法启动。

当主板芯片损坏严重时，电脑可能完全无法启动。

开机后，可能没有任何反应，电源指示灯亮着，但屏幕始终黑屏，没有任何显示信息。

性能明显下降。

即使电脑能够正常启动和运行，也可能会出现性能大幅下降的情况。

例如，程序运行缓慢、响应迟钝，多任务处理能力变差等。

硬件设备无法识别。

主板芯片负责管理和协调各种硬件设备，如果芯片出现问题，可能会导致某些硬件设备无法被电脑识别，比如 USB 设备、硬盘、显卡等。

出现异常的错误提示。

在电脑的使用过程中，可能会突然弹出一些与主板相关的错误提示信息，或者在系统日志中记录下一些异常的错误代码。

温度异常升高。

芯片损坏有时会导致电流异常，从而引起局部温度异常升高。

如果感觉到电脑主板区域明显过热，这可能是一个潜在的问题信号。

接下来，我们探讨一下主板芯片的维修方法。

需要注意的是，主板芯片的维修需要一定的专业知识和技能，对于普通用户来说，可能具有一定的难度。

首先，如果是芯片的轻微损坏，例如一些小的电路故障或者焊点松动，可以尝试进行补焊。

这需要使用专业的焊接工具，如电烙铁，并且要具备一定的焊接技巧，确保焊接点牢固、无短路。

对于芯片的短路或断路问题，可以通过使用专业的电路检测仪器，如万用表，来检测电路的通断情况。

找到故障点后，进行相应的修复或更换损坏的线路。

如果是芯片本身出现了严重的物理损坏，比如芯片破裂、烧毁等，通常需要更换新的芯片。

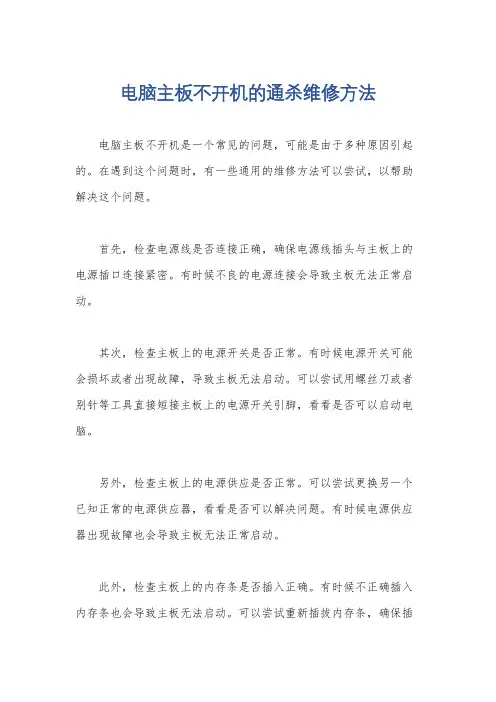

电脑主板不开机的通杀维修方法
电脑主板不开机是一个常见的问题，可能是由于多种原因引起的。

在遇到这个问题时，有一些通用的维修方法可以尝试，以帮助解决这个问题。

首先，检查电源线是否连接正确，确保电源线插头与主板上的电源插口连接紧密。

有时候不良的电源连接会导致主板无法正常启动。

其次，检查主板上的电源开关是否正常。

有时候电源开关可能会损坏或者出现故障，导致主板无法启动。

可以尝试用螺丝刀或者别针等工具直接短接主板上的电源开关引脚，看看是否可以启动电脑。

另外，检查主板上的电源供应是否正常。

可以尝试更换另一个已知正常的电源供应器，看看是否可以解决问题。

有时候电源供应器出现故障也会导致主板无法正常启动。

此外，检查主板上的内存条是否插入正确。

有时候不正确插入内存条也会导致主板无法启动。

可以尝试重新插拔内存条，确保插
入正确并且接触良好。

最后，如果以上方法都无法解决问题，可能需要考虑主板本身出现故障的可能性。

这时候可以尝试将主板送到专业的维修店进行检测和维修。

总的来说，电脑主板不开机的问题可能是由多种原因引起的，需要逐一排查。

希望以上方法可以帮助你解决这个问题。

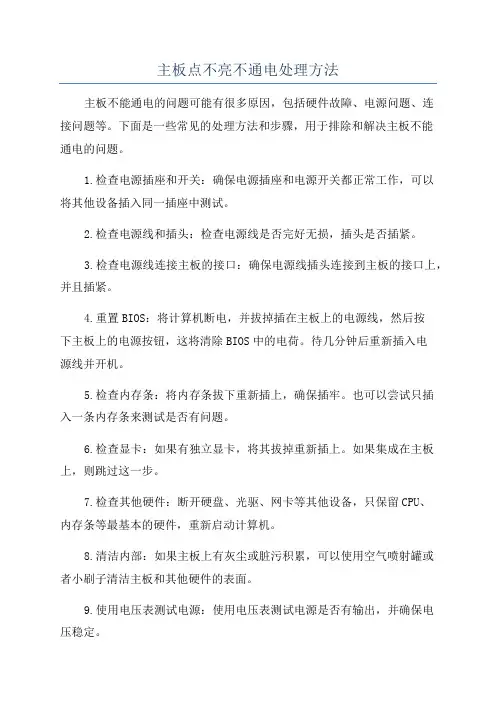

主板点不亮不通电处理方法主板不能通电的问题可能有很多原因，包括硬件故障、电源问题、连接问题等。

下面是一些常见的处理方法和步骤，用于排除和解决主板不能通电的问题。

1.检查电源插座和开关：确保电源插座和电源开关都正常工作，可以将其他设备插入同一插座中测试。

2.检查电源线和插头：检查电源线是否完好无损，插头是否插紧。

3.检查电源线连接主板的接口：确保电源线插头连接到主板的接口上，并且插紧。

4.重置BIOS：将计算机断电，并拔掉插在主板上的电源线，然后按下主板上的电源按钮，这将清除BIOS中的电荷。

待几分钟后重新插入电源线并开机。

5.检查内存条：将内存条拔下重新插上，确保插牢。

也可以尝试只插入一条内存条来测试是否有问题。

6.检查显卡：如果有独立显卡，将其拔掉重新插上。

如果集成在主板上，则跳过这一步。

7.检查其他硬件：断开硬盘、光驱、网卡等其他设备，只保留CPU、内存条等最基本的硬件，重新启动计算机。

8.清洁内部：如果主板上有灰尘或脏污积累，可以使用空气喷射罐或者小刷子清洁主板和其他硬件的表面。

9.使用电压表测试电源：使用电压表测试电源是否有输出，并确保电压稳定。

10.更换电源：如果以上步骤均无效，可以尝试更换电源，看是否能够解决问题。

11.修理或更换主板：如果以上步骤都尝试过后仍然无法解决问题，那么可能是主板本身出现了故障。

此时需要考虑修理或更换主板。

在处理主板点不亮不通电的问题时，需要注意以下事项：-一定要确保安全：在操作计算机内部时，务必确保安全。

首先断开电源，确保不会触电。

-仔细检查连接：确保所有硬件连接牢固。

有时候只是插头松动或者接触不良，导致不能通电。

-切勿强行拧卸硬件：不要强行拆卸硬件，以免造成更大的损坏。

-如果不确定自己的操作或者没有经验，建议寻求专业人士的帮助。

总之，不能通电的主板可能是由于多种原因引起的。

通过仔细检查电源线、插头、接口，以及内存条和显卡等硬件，然后尝试重置BIOS并清洁内部，可以解决许多通电问题。

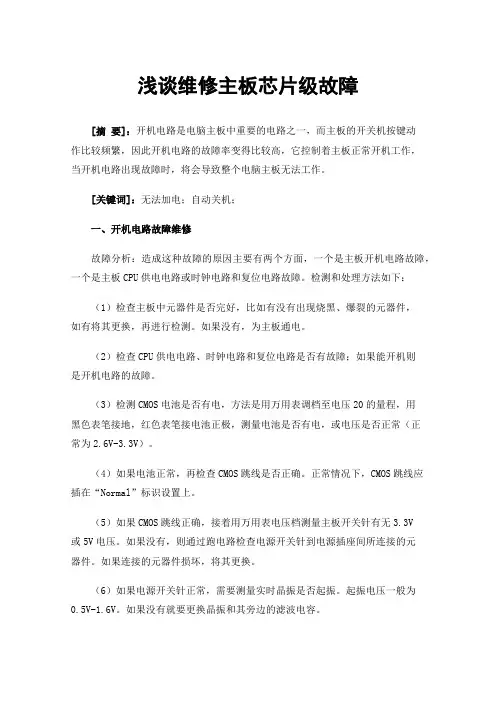

浅谈维修主板芯片级故障[摘要]：开机电路是电脑主板中重要的电路之一，而主板的开关机按键动作比较频繁，因此开机电路的故障率变得比较高，它控制着主板正常开机工作，当开机电路出现故障时，将会导致整个电脑主板无法工作。

[关键词]：无法加电；自动关机；一、开机电路故障维修故障分析：造成这种故障的原因主要有两个方面，一个是主板开机电路故障，一个是主板CPU供电电路或时钟电路和复位电路故障。

检测和处理方法如下：（1）检查主板中元器件是否完好，比如有没有出现烧黑、爆裂的元器件，如有将其更换，再进行检测。

如果没有，为主板通电。

（2）检查CPU供电电路、时钟电路和复位电路是否有故障；如果能开机则是开机电路的故障。

（3）检测CMOS电池是否有电，方法是用万用表调档至电压20的量程，用黑色表笔接地，红色表笔接电池正极，测量电池是否有电，或电压是否正常（正常为2.6V-3.3V）。

（4）如果电池正常，再检查CMOS跳线是否正确。

正常情况下，CMOS跳线应插在“Normal”标识设置上。

（5）如果CMOS跳线正确，接着用万用表电压档测量主板开关针有无3.3V或5V电压。

如果没有，则通过跑电路检查电源开关针到电源插座间所连接的元器件。

如果连接的元器件损坏，将其更换。

（6）如果电源开关针正常，需要测量实时晶振是否起振。

起振电压一般为0.5V-1.6V。

如果没有就要更换晶振和其旁边的滤波电容。

（7）晶振正常，下面就接着用跑线路的方法测量电源开关到南桥或者I/O 芯片之间是否有低电压输入。

如果没有，一般是南桥或I/O芯片之间的门电路或三极管损坏。

如果有低电压输入到南桥或I/O芯片，接着测量ATX电源绿线到南桥或I/O芯片之间是否有低电压输入。

如果没有则是ATX电源连接南桥或I/O芯片之间的元器件有损坏，检查将其换掉。

（8）如果上述都无故障，则是南桥或I/O芯片损坏，将其换掉开机电路是主板电路中最容易出现故障的一个电路。

二、CPU供电电路检修与维修CPU供电电路有故障可能会引起电脑死机或不能开机，使用主板诊断卡对主板进行检测时，如果主板诊断卡数码管显示“00”，这时就要怀疑主板CPU供电电路有故障。

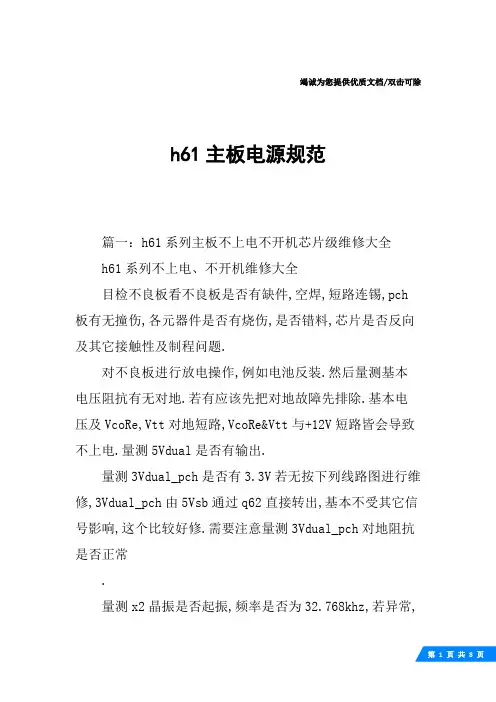

竭诚为您提供优质文档/双击可除h61主板电源规范篇一：h61系列主板不上电不开机芯片级维修大全h61系列不上电、不开机维修大全目检不良板看不良板是否有缺件,空焊,短路连锡,pch 板有无撞伤,各元器件是否有烧伤,是否错料,芯片是否反向及其它接触性及制程问题.对不良板进行放电操作,例如电池反装.然后量测基本电压阻抗有无对地.若有应该先把对地故障先排除.基本电压及VcoRe,Vtt对地短路,VcoRe&Vtt与+12V短路皆会导致不上电.量测5Vdual是否有输出.量测3Vdual_pch是否有3.3V若无按下列线路图进行维修,3Vdual_pch由5Vsb通过q62直接转出,基本不受其它信号影响,这个比较好修.需要注意量测3Vdual_pch对地阻抗是否正常.量测x2晶振是否起振,频率是否为32.768khz,若异常,按下列线路图进行维修这个主要量测的地方有:R243阻值是否为10mohm,c99&c98是否不良或被击穿,晶振是否不良,y1&y2与pch之间是否断线.注意需量测y1&y2对地阻抗是否正常.3.量测pchRtc模块各信号电压是否正常,如以下线路图所示：注意量测-RtcRst,-sRtcRst,pch_dpwRok，dswVRmen电压是否正常（一般为3.0V—3.3V之间）,各信号与pch之间是否有断线,一般量测各信号线之阻抗基本能判断出来。

维修过程中最常见的问题有d2不良,c125&c95被击穿,信号线与pch之间断线.4.量测pch是否有发出-depslp信号（一般电压为3.3V）,在pch正常的情况下,满足1&2&3&条件,pch基本就能够发出-depslp信号,维修过程中最常见的问题有pch不良,信号线断线,及信号线对地短路.5.当-depslp有高电平信号后就会通过一系列晶体管逻辑输出5Vdual,如下列线路图所示图1图2图3图4图55Vdual上电前由5Vsb通过q69转出,上电后5Vdual由Vcc通过q53转出,其中q69为p沟道mos管(栅机第3pin为低电平时源机和漏极导通),q53为n沟道mos管（栅机第3pin 为高电平时源机和漏极导通）,如图2所示上电前5Vdual时序:-depslp(h)>5Vl_en(l)>p_en(l)>5Vdual(h).其中h代表高电平,l代表低电平.维修过程中遇到的特殊现象：1.图2中R405缺件,可正常开机,进不了win7,此R405缺件导致5Vdual不论上电前还是上电后均由5Vsb供给,5Vsb可提供功率比Vcc小很多,所以R405缺件导致主板5Vdual供电不足.2.图2中R411缺件，不良现象为用万用表量测时q69第1脚电压慢慢降低而5Vdual电压慢慢升高,当5Vdual达到一定值之后触发后可正常上电开机.3.5Vdual阻抗偏低很多时5Vdual从5V一直慢慢降低.4.主板上控制5Vdual输出的信号主要为-depslp信号.5Vdual有输出后5V一方面给外设供电,一方面通过q66转换成3Vdual,3Vdual再直接转出-RsmRst信号发往pch.如下图所示从图中可以看出5Vdual>3Vdual>-RsmRst都是一个非常简单逻辑性强的过程,如果哪一环节出了问题,基本能很快判定故障所在.案例分析：一不良板不上电,风扇免免强强转一下就停了,待机电压和阻抗一切都正常.细心观察发现3Vdual上电前电压为3.3V上电的瞬间突然跳变为3.25V,一般3Vdual,5Vdual电压都会稳定不变的,此板很明显为3Vdual功率不足,更换q66后,主板可正常上电开机修复ok.另一方面3Vdual_pch通过晶体管逻辑转换出pch_dpwRok信号,从下图可以看出这一信号在3Vdual_pch有输出后就逻辑转换出pch_dpwRok信号输入至pch.维修过程中容易遇到的情况有c124c93被击穿,q34及q35不良.pch满足一系列条件后会发出-slp_s3&–s4_s5信号至sio的102pin&108pin，-s(h61主板电源规范)lp_s3&–s4_s5信号在主板上起着至关重要的作用.注意如果遇到主板pch满足一系列条件且-slp_s3&–s4_s5信号对地阻抗正常情况下并没有发出-slp_s3&–s4_s5信号,此时别急着干pch,有些主板上电前pch不会发出-slp_s3&–s4_s5信号至sio,但是上电后一定会发出.如图6所示：-slp_s3信号逻辑输出了4个至关重要电。

主板不开机怎么维修在有些时候我们的主板不开机了，这该怎么维修呢?下面就由店铺来为你们简单的介绍主板不开机的维修方法吧!希望你们喜欢!主板不开机的维修方法：第一步：检修前的准备首先排除主电源故障。

接好电源，按开机键开机。

如果不能通电，拆开机箱后盖，把ATX电源线拔下来，用镊子短接绿线和黑线。

如果此时电源风扇转，说明电源是好的。

如果不转，更换电源。

在更换电源之前记得要量一下主板上ATX接口各脚对地阻值是否正常，有无短路现象，以免烧坏新电源。

然后排除机箱面板故障。

如果电源是好的，把ATX电源线重新插上主板，找到主板上的开关针然后拨出，用螺丝刀短接开关针触发电源开关，看能不能开机，如果能，就说明是主机箱的开关坏，把主机箱开关拆出清洗。

如果短路开关针触发电源还是不能开机，说明故障在主板。

检查外观。

确定故障在主板后，检查主板上的主要元件有无烧伤的痕迹，电解电容有无鼓包。

重点观察南北桥、I/O、供电MOS管。

如发现有明显的烧伤，则首先要将烧伤的部分给予更换。

有时我们需要把主板从机箱上拆下来，把板上的灰尘清扫干净，以免妨碍检修。

主要观察主板的边缘以及背面，如有PCB边缘断线、磕角、掉件等人为故障，则首先要进行补线、补件的工作。

还有南桥的表面颜色较深，轻微的烧伤痕迹可能不太容易观察到，我们可以把板子倾斜一定的角度，对着日光或灯光进行查看。

在看有否烧伤的同时，还要闻一下主板上是否有刺激性的气味，这也是外观检查的常见方法之一。

第二步：给主板强加电当主板不通电时，首先通过强加电法定位主板不通电的具体故障电路。

也就是说直接短路接绿线和黑线。

如果此时可以加电开机，说明故障在软开机电路本身。

这时我们就用手去触摸I/O芯片、南桥芯片、一些开机门电路。

怀疑是门电路的都可以触摸(门电路一般是8个脚)。

如某个芯片发烫，一般就是此芯片坏了，直接更换。

开机电路里，芯片坏的比例还是很高的。

如果此时不可以加电，说明有严重的短路现象。

ATX电源内部保护，它不允许自己所输出的电压对地，所以电源内部自动保护了。

H61系列不上電維修步驟1.目檢不良板看不良板是否有缺件,空焊,短路連錫,PCH板有無撞傷,各元器件是否有燒傷,是否錯料,芯片是否反向及其他接觸性及製程問題.2.對不良板進行放電操作,例如電池反裝.然後量測基本電壓阻抗有無對地.若有應該先把對地故障先排除.基本電壓及VCORE,VTT對地短路,VCORE&VTT 與+12V短路皆會導致不上電.3.量測5VDUAL是否有輸出.1.量測3VDUAL_PCH是否有3.3V若無按下列線路圖進行維修, 3VDUAL_PCH由5VSB通過Q62直接轉出,基本不受其他信號影響,這個比較好修. 需要注意量測3VDUAL_PCH對地阻抗是否正常.2.量測X2晶振是否起振,頻率是否為32.768KHZ,若異常,按下列線路圖進行維修這個主要量測的地方有:R243阻值是否為10MOHM,C99&C98是否不良或被擊穿,晶振是否不良,Y1&Y2與PCH之間是否斷線.注意需量測Y1&Y2對地阻抗是否正常.3.量測PCH RTC模塊各信號電壓是否正常,如以下線路圖所示：注意量測-RTCRST, -SRTCRST,PCH_DPWROK，DSWVRMEN電壓是否正常（一般為3.0V—3.3V之間）,各信號與PCH之間是否有斷線,一般量測各信號線之阻抗基本能判斷出來。

維修過程中最常見的問題有D2不良,C125&C95被擊穿,信號線與PCH之間斷線.4.量測PCH是否有發出-DEPSLP信號（一般電壓為3.3V）,在PCH正常的情況下,滿足1&2&3&條件,PCH基本就能夠發出-DEPSLP信號, 維修過程中最常見的問題有PCH不良,信號線斷線,及信號線對地短路.5.當-DEPSLP有高電平信號後就會通過一系列電晶體邏輯輸出5VDUAL,如下列線路圖所示圖1圖2圖3圖4圖55VDUAL上電前由5VSB通過Q69轉出,上電後5VDUAL由VCC通過Q53轉出,其中Q69為P溝道MOS管(柵機第3pin為低電平時源機和漏極導通),Q53為N溝道MOS 管（柵機第3pin為高電平時源機和漏極導通）,如圖2所示上電前5VDUAL時序: -DEPSLP(H)> 5VL_EN(L) >P_EN(L)>5VDUAL(H).其中H代表高電平,L代表低電平.維修過程中遇到的特殊現象：1.圖2中R405缺件,可正常開機,進不了WIN7,此R405缺件導致5Vdual不論上電前還是上電後均由5VSB供給,5VSB可提供功率比VCC小很多,所以R405缺件導致主板5VDUAL供電不足. 2.圖2中R411缺件，不良現象為用万用表量測時Q69第1腳電壓慢慢降低而5Vdual 電壓慢慢升高,當5Vdual達到一定值之後觸發后可正常上電開機.3. 5VDUAL阻抗偏低很多時5VDUAL從5V一直慢慢降低.4. 主板上控制5VDUAL輸出的信號主要為-depslp信號.4.5Vdual 有輸出後5V一方面給外設供電,一方面通過Q66轉換成3VDUAL,3VDUAL再直接轉出-RSMRST信號發往PCH.如下圖所示從圖中可以看出5VDUAL>3VDUAL>-RSMRST都是一個非常簡單邏輯性強的過程,如果哪一環節出了問題,基本能很快判定故障所在.案例分析：一不良板不上電,風扇免免強強轉一下就停了,待機電壓和阻抗一切都正常.細心觀察發現3VDUAL上電前電壓為3.3V上電的瞬間突然跳變為3.25V,一般3VDUAL,5VDUAL 電壓都會穩定不變的,此板很明顯為3VDUAL功率不足,更換Q66後,主板可正常上電開機修復OK.5.另一方面3VDUAL_PCH通過電晶體邏輯轉換出PCH_DPWROK信號,從下圖可以看出這一信號在3VDUAL_PCH有輸出後就邏輯轉換出PCH_DPWROK信號輸入至PCH.維修過程中容易遇到的情況有C124 C93被擊穿,Q34及Q35不良.6.PCH滿足一系列條件後會發出-SLP_S3&–S4_S5信號至SIO的102pin&108pin，-SLP_S3&–S4_S5信號在主板上起著至關重要的作用.注意如果遇到主板PCH滿足一系列條件且-SLP_S3&–S4_S5信號對地阻抗正常情況下並沒有發出-SLP_S3&–S4_S5信號,此時別急著干PCH,有些主板上電前PCH 不會發出-SLP_S3&–S4_S5信號至SIO,但是上電後一定會發出.如圖6所示：-SLP_S3信號邏輯輸出了4個至關重要電壓的使能信號,-SLP_S3信號沒有高電平輸出的話這4個電壓全部要被拉為低電平.如圖7所示：-SLP_S3&–S4_S5信號同時邏輯輸出DDR_EN信號,-SLP_S3&–S4_S5信號哪個沒加到都會導致主板無DDR電壓輸出.在維修中需要注意：1.這兩個信號在主板上布线太長容易造成斷線.2.這兩個信號如果阻抗偏低很多的話會造成不上電,一般是所接濾波電容被擊穿,PCH不良或BGA短路造成.圖6圖77.當觸發CASEOPEN時,SIO第106pin會收到一個低電平信號,caseopen原理為如下圖F_PANEL中第6pin與第8pin短路,只要短路時間大於3ms主板就會上電,從下圖可以看出-PWRBTSW觸發前由3VDUAL_PCH拉為高電平,觸發時低電平信號直接灌輸至-PWRBTSW信號.在維修中注意ESD17缺件不影響上電,但是不能重啟,且ESD17容易被靜電擊穿.8.SIO收到-PWRBTSW低電平信號后便會發出PWRBTSW高電平（3.3V）觸發前雖然有3VDUAL_PCH通過電阻R140給PWRBTSW信號供電但是該信號被SIO 默認為低電平,SIO是一塊可供編程的芯片,像比較熟悉89C51芯片一樣,裏面都燒錄了程序,通過編程可以對某些引腳進行位定義.當SIO收到-PWRBTSW低電平信號后沒有發出PWRBTSW高電平信號,不要急著干SIO應該先量測SIO供電IT_VCCH是否為3.3V, IT_VCCH是直接由3VDUAL供給的.若供電正常,應量測SIO每個引腳的阻抗是否有對地,短路,空焊等異常.9.當PCH收到PWRBTSW高電平信號後SIO會同時把107pin –PSON信號拉為低電平-PSON由5V變為低電平後ATX開始供電。

H61主板开机不加电的维修过程1、目检不良板看不良板是否有缺件,空焊,短路连锡,PCH板有无撞伤,各元器件是否有烧伤,是否错料,芯片是否反向及其他接触性及制程问题.2、对不良板进行放电操作,例如电池反装.然后量测基本电压阻抗有无对地.若有应该先把对地故障先排除.基本电压及VCORE,VTT对地短路,VCORE&VTT与+12V短路皆会导致不上电.3、量测5VDUAL是否有输出.a、量测3VDUAL_PCH是否有3.3V若无按下列线路图进行维修, 3VDUAL_PCH 由5VSB通过Q62直接转出,基本不受其他信号影响,这个比较好修. 需要注意量测3VDUAL_PCH对地阻抗是否正常.b、量测X2晶振是否起振,频率是否为32.768KHZ,若异按下列线路图进行维修這個主要量測的地方有:R243阻值是否為10MOHM,C99&C98是否不良或被擊穿,晶振是否不良,Y1&Y2與PCH之間是否斷線.注意需量測Y1&Y2對地阻抗是否正常.c.量測PCH RTC模塊各信號電壓是否正常,如以下線路圖所示：注意量测-RTCRST, -SRTCRST,PCH_DPWROK,DSWVRMEN电压是否正常(一般为3.0V—3.3V之间),各信号与PCH之间是否有断线,一般量测各信号线之阻抗基本能判断出来。

维修过程中最常见的问题有D2不良,C125&C95被击穿,信号线与PCH之间断线.d.量测PCH是否有发出-DEPSLP信号(一般电压为3.3V),在PCH正常的情况下,满足1&2&3&条件,PCH基本就能够发出-DEPSLP信号, 维修过程中最常见的问题有PCH不良,信号线断线,及信号线对地短路.e.当-DEPSLP有高电平信号后就会通过一系列晶体管逻辑输出5VDUAL,如下列线路图所示圖1圖2圖3圖4圖51.5VDUAL上电前由5VSB通过Q69转出,上电后5VDUAL由VCC通过Q53转出,其中Q69为P沟道MOS管 (栅机第3pin为低电平时源机和漏极导通)、 Q53为N沟道MOS管 (栅机第3pin为高电平时源机和漏极导通) 如图2所示上电前5VDUAL时序:-DEPSLP(H) > 5VL_EN(L) > P_EN(L) > 5VDUAL (H).其中H代表高电平、 L代表低电平.维修过程中遇到的特殊现象:1.图2中R405缺件、可正常开机、进不了WIN7、此R405缺件导致5Vdual不论上电前还是上电后均由5VSB供给、 5VSB可提供功率比VCC小很多、所以R405缺件导致主板5VDUAL供电不足。

电脑主板维修教程电脑主板是整个电脑系统的核心部件，负责承载和连接各个硬件设备，并将数据传输至其他部件。

如果主板出现故障，电脑将无法正常工作。

因此，掌握电脑主板维修技巧非常重要。

下面将介绍一些常见的主板故障及其维修方法。

一、不开机：1.检查主板上电源灯是否亮起，如果不亮，说明电源供应存在问题。

可以尝试更换电源或检查电源连接是否稳固。

2.如果电源灯正常，但电脑仍无法开机，可能是主板本身的问题。

此时，可以尝试将电脑内存条、显卡等设备拔下，再重新插入，确保它们与主板接触良好。

3.如果以上方法仍然无效，可能是主板上的元件损坏。

可以使用万用表测试主板上的电容等元件是否正常工作，发现问题后可以尝试更换对应的元件。

二、风扇转动异常：1.如果电脑开机时风扇转动异常或者不转动，首先要检查风扇是否与主板连接良好。

2.如果连接正常，但风扇仍不工作，可能是风扇本身的问题。

可以尝试更换风扇，如果仍然无法解决，可以考虑更换主板。

三、USB接口不工作：1.如果USB口不工作，首先要检查操作系统是否正常识别该接口，如果操作系统无法识别，可能是驱动程序问题。

可以尝试在设备管理器中更新或重新安装USB驱动程序。

2.如果驱动程序正常，但USB口仍然无法工作，可能是主板上的USB 接口受损。

可以尝试使用万用表测试接口是否能够正常供电，如发现供电异常或接口接触不良，可以考虑更换主板。

四、网卡无法连接：1.如果无法连接网络，首先要检查网线是否插紧，并确保路由器和电脑网络设置正确。

2.如果以上方法确定没有问题，可以尝试在设备管理器中检查网卡驱动程序是否正常工作，如果不正常，可以尝试更新或重新安装驱动程序。

3.如果驱动程序正常，但网卡仍然无法连接，可能是主板上的网卡出现故障。

可以尝试使用万用表测试网卡接口的供电情况，如发现问题，可以考虑更换主板或者添加独立网卡。

五、BIOS设置错误：如果主板在启动时出现错误提示或者无法正常进入系统，可能是因为BIOS设置错误。

维修中不上电不触发笔记本主板维修思路
检修流程：
1：首先确定全板所有电压无短路！（维修前先重点测量主板所有的电压点无短路故障，对地阻抗正常）
用直流稳压电源看待机电流，一般正常待机电流：0.01A--0.03A左右，电流过小，19V 无输入或无待机电压。

待机电流过大，则负载部分有短路故障。

2：查VIN电压是否有19V输入，若无查充电部分的隔离保护电路。

3：VIN19V如正常，查待机电压3V、5V是否正常，若无查待机电压。

4：待机电压正常，则测开机键引脚是否有3V高电平，按下开关后是否为低
5：量南桥晶振，EC晶振是否起振，起振波形是否正常。

6：量BIOS第30PIN的片选波形是否正常，数据地址线波形是否正常，EC若无读取不到BIOS 里的数据，或读取的数据错误，也会造成EC工作不正常，造成不触发。

若无查BIOS相关电路，刷BIOS程序
7：量EC的DNBSWON#信号按下开关后是否有低电平到高电平
8：量RSMRST#是否为高，:若无查EC、南桥相关电路。

主板不通电的原因及检修当主板不通电时，首先通过强加电法定位主板不通电的具体故障电路。

也就是说直接短路接绿线和黑线。

如果此时可以加电开机说明故障在软开机电路本身。

如果此时不可以加电，说明有严重的短路现象。

ATX电源内部保护，它不允许自己所输出的电压对地，所以电源内部自动保护了。

可能短路的有红线短路，黄线短路，紫线短路或者是CPU的主供电端短路。

以上的短路现象，在实际主板故障中出现任何一种都会出现强行加电而加不上电。

对于红线短路可能的原因有主板上某个场效应管短路或者是电源管理器短路，还有门电路短路或者是I/O短路，还有南桥短路，也有可能是5V滤波电容短路。

测一下5V ATX对地数值或测供电管对地数值看是否对地短路了。

正常的对地数值是380欧姆左右，那么你明显测供电管对地0欧姆或接近0欧姆左右，这时候肯定是说主板出现芯片对地短路现象造成ATX保护。

对于黄线12V短路通常是电源管理本身和12V滤波电容短路，对于12V短路也有可能是串口芯片有问题。

对于紫线短路可能是南桥、I/O、场效应管和门电路，以及紫线滤波电容和紫线稳压二极管造成。

对于CPU主供电短路可能是场效应管，电源管理器和主供电滤波电容。

对于P4的主板，CPU主供电短路也有可能是北桥短路。

测出对地短路的ATX电源线，再跑电路沿着线找到相关损坏的元器件，换掉。

想简单点就，先测试CPU边上的那几个贴片三极管，看看有没有击穿，加电后，没有正常的电压加上。

楼主首先要确定是哪一条供电线短路．对地打一下ATX座个脚的阻值，还有CPU 供电的MOS管阻值．大概知道是哪条线路后再拆相关线路的IC，查找短路的地方还有个方法，就是强行上电，看哪个芯片发烫，但是时间不要太长，以免扩大故障～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～主板不通电维修流程主板不上电的故障，在日常维修中比较常见，其实从我的维修经验上来说，不上电的故障是最好修的，只是大家在维修过程中没有掌握正确的维修流程，所以思路也就不正确，在这里向大家作一个关于主板不上电维修的流程的大致介绍，希望对大家维修此类主板时有所帮助！一、外观的检测拿到一块客户送修的主板，所先要向客户问明主板的具体故障现象，在没有问清楚故障现象的时候，最好不要通电检测，以防有不必要的麻烦，在询问客户的时间，我们就可以先对主板的外观作一个大致的检查。
