主板芯片级维修详细教程

主板芯片级维修教程
主板芯片级维修教程在电脑维修行业中很重要，由于主板是电脑的核心，所以主板的问题很常见，如果能对主板进行芯片级的维修，将会很有用。

主板芯片级维修教程可以分为以下几个部分。

第一部分：准备工作
在进行主板芯片级维修之前，首先需要准备一些工具和材料。

必要的工具包括万用表、电焊工具、热风枪、针头和一些常用的焊接工具。

材料方面需要准备锡丝、酒精等清洁用品和一些焊接材料。

第二部分：诊断故障
在进行任何维修之前，需要首先进行故障诊断。

通过检查主板与其他硬件设备的连通性，可以确定是否与其他硬件设备有关联。

如果没有关联，可以进行芯片级的维修。

第三部分：芯片级维修
芯片级维修的关键是通过电焊和热风枪将损坏的芯片拆下来，并将一个新的芯片焊接到主板上。

芯片级维修需要非常小心，因为芯片非常小而且易碎。

确保在操作时使用正确的工具和材料，正确地使用焊接材料和焊接工具。

第四部分：测试修复后的主板
在进行芯片级维修后，需要对主板进行测试。

对于主板的基本功能，需要进行测试，包括启动测试、显示测试等等。

如果维修成功，主板应该可以正常运行，否则需要重新检查和修复。

主板芯片级维修教程需要掌握一定的专业知识和技能，同时需要有足够的实践经验。

最好是受过专业训练或认证的电脑维修工程师或技术人员来进行芯片级维修，所以切勿自己动手尝试。

总之，主板芯片级维修教程对于维修市场来说非常重要，熟练掌握这些技能将会带来更多的机会和挑战，也会有更大的进步和发展。

主板芯片损坏的表现及维修方法在电脑的世界里，主板就如同人体的骨架和神经系统，起着至关重要的作用。

而主板上的芯片，更是核心中的核心。

一旦这些芯片出现损坏，电脑可能就会出现各种各样的问题。

那么，如何判断主板芯片是否损坏？损坏后又该如何维修呢？接下来，让我们一起深入了解。

一、主板芯片损坏的表现1、电脑无法开机这是主板芯片损坏最常见的表现之一。

当电源接通后，电脑没有任何反应，电源指示灯不亮，风扇也不转。

这很可能是主板上的电源管理芯片或者南桥芯片出现了故障，导致无法正常供电和启动系统。

2、频繁死机或蓝屏在使用电脑的过程中，如果经常出现死机或者蓝屏的情况，并且排除了软件和系统的问题，那么就有可能是主板芯片的故障。

比如，北桥芯片负责与 CPU、内存和显卡进行数据传输，如果它出现问题，就可能导致系统不稳定，频繁出现死机和蓝屏。

3、系统时间不准确主板上有一个实时时钟芯片，如果这个芯片损坏，电脑的系统时间就会出现错误，无法准确计时，甚至每次开机都会恢复到默认的时间。

4、 USB 接口无法使用如果主板上的 USB 控制芯片损坏，电脑的 USB 接口可能会全部或部分无法正常工作，无法识别外接设备，如 U 盘、鼠标、键盘等。

5、网络连接异常主板上的网络芯片负责电脑的网络连接，如果它出现故障，可能会导致无法连接网络，或者网络连接不稳定，频繁掉线。

6、声音故障音频芯片损坏会导致电脑没有声音输出，或者声音出现杂音、断断续续等问题。

7、显卡性能下降当主板与显卡之间的通信芯片出现问题时，显卡的性能可能无法充分发挥，出现画面卡顿、分辨率无法调整等情况。

二、主板芯片损坏的原因1、过热电脑长时间运行或者散热不良，会导致主板芯片温度过高，从而损坏芯片。

2、静电在进行电脑硬件操作时，如果没有采取防静电措施，静电可能会击穿芯片。

3、电压不稳定电源供应不稳定，过高或过低的电压都可能对主板芯片造成损害。

4、物理损坏在搬运电脑或者安装硬件时，不小心碰撞或者挤压主板，可能会导致芯片引脚断裂或者芯片内部损坏。

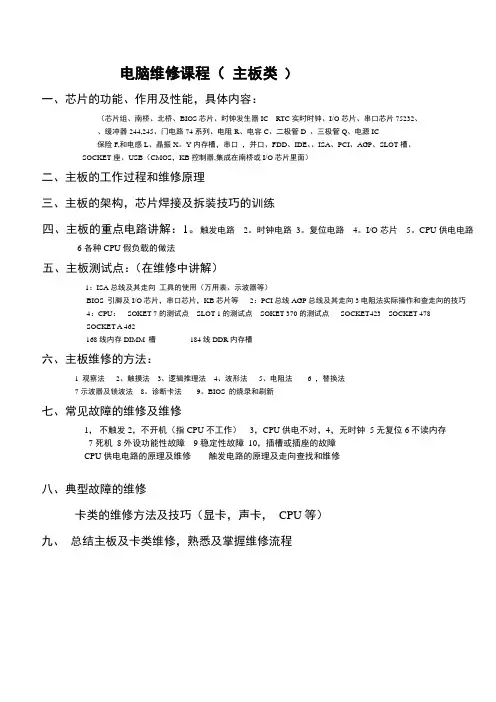

电脑维修课程（主板类）一、芯片的功能、作用及性能，具体内容：（芯片组、南桥、北桥、BIOS芯片、时钟发生器IC RTC实时时钟、I/O芯片、串口芯片75232、、缓冲器244,245、门电路74系列、电阻R、电容C、二极管D 、三极管Q、电源IC保险F,和电感L、晶振X。

Y内存槽，串口，并口、FDD、IDE、、ISA、PCI、AGP、SLOT槽、SOCKET座、USB（CMOS，KB控制器,集成在南桥或I/O芯片里面）二、主板的工作过程和维修原理三、主板的架构，芯片焊接及拆装技巧的训练四、主板的重点电路讲解：1。

触发电路2。

时钟电路3。

复位电路4。

I/O芯片5。

CPU供电电路6各种CPU假负载的做法五、主板测试点：（在维修中讲解）1：ISA总线及其走向工具的使用（万用表、示波器等）BIOS 引脚及I/O芯片，串口芯片，KB芯片等2：PCI总线AGP总线及其走向3电阻法实际操作和查走向的技巧4：CPU：SOKET 7的测试点SLOT 1的测试点SOKET 370的测试点SOCKET423 SOCKET 478SOCKET A 462168线内存DIMM 槽184线DDR内存槽六、主板维修的方法：1 观察法2、触摸法3、逻辑推理法4、波形法5、电阻法 6 ，替换法7示波器及锁波法8。

诊断卡法9。

BIOS 的烧录和刷新七、常见故障的维修及维修1，不触发2，不开机（指CPU不工作）3，CPU供电不对，4，无时钟5无复位6不读内存7死机8外设功能性故障9稳定性故障10，插槽或插座的故障CPU供电电路的原理及维修触发电路的原理及走向查找和维修八、典型故障的维修卡类的维修方法及技巧（显卡，声卡，CPU等）九、总结主板及卡类维修，熟悉及掌握维修流程主板上各芯片的功能及名词解释芯片组的概念：芯片组是主板的灵魂，是CPU与周边设备联系的桥梁，它决定主板的速度、性能和档次。

早期586时代由2到4片芯片组成，现在基本上由2片组成（不包括某些一体化主板）它和人的大脑分左脑、右脑一样，，也分为南桥、北桥，各自分工明确。

初级主板芯片级维修教程作为计算机硬件的重要组成部分之一，主板中的芯片在计算机运作中具有至关重要的作用。

然而，由于使用时间的久长或者人为因素，主板芯片也会出现故障的情况。

在这种情况下，需要对主板芯片进行维修。

本文将介绍初级主板芯片级维修教程，帮助初学者掌握相关知识，进一步提高计算机维修技能。

一、主板芯片的分类首先，我们需要对主板芯片进行分类，因为不同的芯片类型对应的故障和维修方法不同。

当前市场上常见的主板芯片主要包括以下几种：1.北桥芯片：主要控制CPU、内存、图形加速器等硬件的通信协调工作。

2.南桥芯片：主要控制主板上各接口之间的通信，例如PCI、USB、SATA、声卡等。

3.BIOS芯片：固化了计算机基本输入输出系统，是实现电脑启动的关键芯片。

4.声卡芯片：控制计算机的语音输入输出功能。

5.显卡芯片：负责计算机的图形显示功能。

二、主板芯片的故障原因和处理方法主板芯片的故障原因一般分为硬件故障和软件故障。

1.硬件故障：例如主板相应的芯片失效、温度不适应、组件脱落等原因，芯片会出现不同程度的故障。

2.软件故障：在电脑使用过程中，芯片会不时出现软件故障，例如数据损坏、感染病毒、配置错误等问题。

分别针对这两种故障原因，我们需要采用不同的处理方法。

1.硬件故障处理方法：对于芯片失效原因，一般需要进行主板芯片的更换工作，需先买同样型号的芯片备用。

具体维修步骤如下：(1) 先观察被损坏芯片的版本型号并购买最新的相同类型的芯片。

(2) 关闭电脑，在安全且干燥的地方拆除芯片。

需要注意的是能否拆除的关键是缓慢的拆卸，并且不能用力把芯片拆下来，否则在甩下来时会磨损或打破主板，严重损害主板。

(3) 插入新的芯片：用酒精清洁芯片插槽，缓慢地、轻轻地插入新芯片。

如果无法满足，需要检查芯片插槽是否存在问题。

2.软件故障处理方法：对于软件故障的主板芯片问题，日常的主板保养就显得尤为重要。

在软件故障情况下，我们可以：(1) 更新驱动程序：日常使用电脑的用户都知道，各硬件都需要安装相关的驱动程序以确保其效能。

主板芯片级维修技术资料主板芯片级维修技术资料随着计算机技术的不断发展与突飞猛进，主板芯片级维修技术已成为电子工程师必备的技能之一。

主板芯片级维修技术是一种高复杂度的技术，需要经过长时间的学习与实践才能掌握。

主板是整个计算机系统中最复杂的一个组件，其内部包含许多芯片和电路板。

芯片是主板中最重要的部分之一，其直接决定了电脑的性能表现和稳定性。

如果在主板芯片级的维修过程中出现了任何问题，都会直接影响电脑的正常工作，甚至导致硬件故障，需要重新修复或更换硬件。

因此，主板芯片级维修技术资料的学习和积累，对于电子工程师来说是至关重要的。

主板芯片级维修的流程主板芯片级维修流程是维修师傅进行主板维修时需要遵循的步骤。

其主要流程包括以下几个方面：1.问题分析：维修师傅需要在开始维修主板之前，对主板出现的问题进行全面系统的检查和分析，确定主板出现的故障位置；2.芯片扫描：维修师傅需要对主板上各个芯片进行一一扫描，对扫描发现的芯片进行标记，方便后续维修工作的进行；3.芯片拆卸：在明确主板上出现故障的芯片之后，需要将该芯片进行拆卸。

在拆卸芯片的过程中，需要注意细节和操作方法，避免二次损伤芯片；4.芯片测试：在芯片拆卸后，需要将芯片进行测试，以确定芯片中具体出现什么问题。

一般可以通过专业工具进行测试，以保证测试的准确性；5.芯片维修：确定芯片出现了具体的问题之后，需要解决芯片的问题。

维修方法有很多种，主要包括焊接、热风吹和冷冻等方法，需要根据实际情况进行选择；6.芯片安装：芯片维修完成后，需要将芯片重新安装到主板上，并进行测试，以保证芯片的稳定性和可靠性。

主板芯片级维修技术资料的学习方法想要成为一名主板芯片级维修高手，需要懂得一些学习方法和技巧。

1.理论知识的学习：在进行实际维修工作之前，需要先学习主板芯片级维修技术的理论知识和基础知识。

包括主板原理图的理解、芯片原理及其运作过程的理解、硬件维修工具的认识等等。

2.实际操作的练习：主板芯片级维修技术需要长时间的实际操作才能掌握。

计算机主板芯片级维修实训计算机主板是计算机系统中的核心部件，负责连接各种硬件设备并提供数据传输、电源管理、系统控制等功能。

随着科技的飞速发展，计算机主板的设计和性能也日益先进，但这同时也使得主板维修变得更为复杂。

在这种情况下，掌握计算机主板芯片级维修技术就显得尤为重要。

一、主板芯片级维修的基本步骤1. 故障分析：在开始维修之前，首先要对故障现象进行详细分析，了解故障发生的原因。

常见的故障原因包括硬件损坏、电路短路、电压不稳、接触不良等。

2. 电路图阅读：掌握电路图是芯片级维修的基础。

要熟练阅读各大厂商的主板电路图，了解各种芯片的功能、信号流程和上电时序。

3. 故障定位：根据故障现象和电路图，确定故障发生的位置。

这需要对主板的各种信号通路、电源电路、IO接口等方面有一定了解。

4. 芯片更换与焊接：确定故障芯片后，需要准备相应的替换芯片。

在更换芯片时，要确保新芯片与原芯片型号、规格一致。

焊接过程中要使用合适的焊接工具和焊接材料，避免对主板造成二次损伤。

5. 测试与调试：更换芯片后，要对主板进行测试，确保故障得到解决。

测试内容包括硬件功能测试、系统稳定性测试等。

6. 总结与反馈：在每个维修案例完成后，要进行经验总结，积累维修经验，不断提高维修技能。

二、主板芯片级维修的关键技巧1. 善于利用网络资源：在实际维修过程中，可以借助互联网查找相关资料、电路图和案例分析。

同时，加入维修技术交流群组，与其他维修工程师分享经验和解决问题。

2. 培养观察力和判断力：维修主板时，要仔细观察故障现象，分析故障原因，做到快速、准确地判断问题。

3. 掌握焊接技巧：焊接是芯片级维修的重要环节。

要熟练掌握焊接工具的使用方法，以及如何避免焊接过程中对主板造成损害。

4. 保持良好的工作习惯：在维修过程中，要遵循操作规程，确保自己和设备的安全。

同时，要对维修工具和设备进行定期维护，确保其正常工作。

三、主板芯片级维修的实战案例1. 某台计算机开机无显示，经分析为显卡故障。

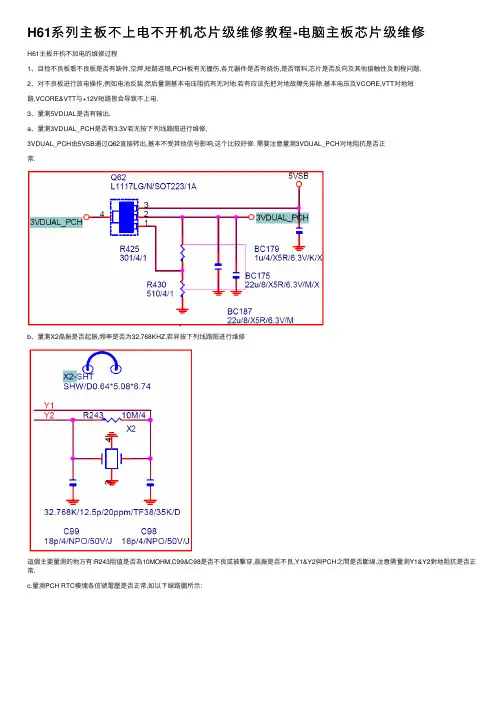

H61系列主板不上电不开机芯⽚级维修教程-电脑主板芯⽚级维修H61主板开机不加电的维修过程1、⽬检不良板看不良板是否有缺件,空焊,短路连锡,PCH板有⽆撞伤,各元器件是否有烧伤,是否错料,芯⽚是否反向及其他接触性及制程问题.2、对不良板进⾏放电操作,例如电池反装.然后量测基本电压阻抗有⽆对地.若有应该先把对地故障先排除.基本电压及VCORE,VTT对地短路,VCORE&VTT与+12V短路皆会导致不上电.3、量测5VDUAL是否有输出.a、量测3VDUAL_PCH是否有3.3V若⽆按下列线路图进⾏维修,3VDUAL_PCH由5VSB通过Q62直接转出,基本不受其他信号影响,这个⽐较好修. 需要注意量测3VDUAL_PCH对地阻抗是否正常.b、量测X2晶振是否起振,频率是否为32.768KHZ,若异按下列线路图进⾏维修這個主要量測的地⽅有:R243阻值是否為10MOHM,C99&C98是否不良或被擊穿,晶振是否不良,Y1&Y2與PCH之間是否斷線.注意需量測Y1&Y2對地阻抗是否正常.c.量測PCH RTC模塊各信號電壓是否正常,如以下線路圖所⽰：注意量测-RTCRST, -SRTCRST,PCH_DPWROK,DSWVRMEN电压是否正常(⼀般为3.0V—3.3V之间),各信号与PCH之间是否有断线,⼀般量测各信号线之阻抗基本能判断出来。

维修过程中最常见的问题有D2不良,C125&C95被击穿,信号线与PCH之间断线.d.量测PCH是否有发出-DEPSLP信号(⼀般电压为3.3V),在PCH正常的情况下,满⾜1&2&3&条件,PCH基本就能够发出-DEPSLP信号, 维修过程中最常见的问题有PCH不良,信号线断线,及信号线对地短路.e.当-DEPSLP有⾼电平信号后就会通过⼀系列晶体管逻辑输出5VDUAL,如下列线路图所⽰圖1圖2圖3圖4圖51.5VDUAL上电前由5VSB通过Q69转出,上电后5VDUAL由VCC通过Q53转出,其中Q69为P沟道MOS管(栅机第3pin为低电平时源机和漏极导通)、Q53为N沟道MOS管(栅机第3pin为⾼电平时源机和漏极导通) 如图2所⽰上电前5VDUAL时序:-DEPSLP(H) > 5VL_EN(L) > P_EN(L) > 5VDUAL(H).其中H代表⾼电平、L代表低电平.维修过程中遇到的特殊现象:1.图2中R405缺件、可正常开机、进不了WIN7、此R405缺件导致5Vdual 不论上电前还是上电后均由5VSB供给、5VSB可提供功率⽐VCC⼩很多、所以R405缺件导致主板5VDUAL供电不⾜。

主板芯片损坏的表现及维修方法在电脑的众多硬件中，主板扮演着至关重要的角色，就如同一个复杂系统的中枢神经。

而主板上的芯片一旦出现损坏，将会给电脑的正常运行带来诸多问题。

接下来，让我们深入了解一下主板芯片损坏的表现以及相应的维修方法。

主板芯片损坏的表现多种多样，以下是一些常见的情况：电脑频繁死机或重启。

这是比较明显的一个症状，如果主板芯片出现故障，可能会导致系统运行不稳定，频繁出现死机或者自动重启的现象。

有时候，电脑在运行特定程序或者进行高强度任务时，这种情况会更加频繁地发生。

系统无法启动。

当主板芯片损坏严重时，电脑可能完全无法启动。

开机后，可能没有任何反应，电源指示灯亮着，但屏幕始终黑屏，没有任何显示信息。

性能明显下降。

即使电脑能够正常启动和运行，也可能会出现性能大幅下降的情况。

例如，程序运行缓慢、响应迟钝，多任务处理能力变差等。

硬件设备无法识别。

主板芯片负责管理和协调各种硬件设备，如果芯片出现问题，可能会导致某些硬件设备无法被电脑识别，比如 USB 设备、硬盘、显卡等。

出现异常的错误提示。

在电脑的使用过程中，可能会突然弹出一些与主板相关的错误提示信息，或者在系统日志中记录下一些异常的错误代码。

温度异常升高。

芯片损坏有时会导致电流异常，从而引起局部温度异常升高。

如果感觉到电脑主板区域明显过热，这可能是一个潜在的问题信号。

接下来，我们探讨一下主板芯片的维修方法。

需要注意的是，主板芯片的维修需要一定的专业知识和技能，对于普通用户来说，可能具有一定的难度。

首先，如果是芯片的轻微损坏，例如一些小的电路故障或者焊点松动，可以尝试进行补焊。

这需要使用专业的焊接工具，如电烙铁，并且要具备一定的焊接技巧，确保焊接点牢固、无短路。

对于芯片的短路或断路问题，可以通过使用专业的电路检测仪器，如万用表，来检测电路的通断情况。

找到故障点后，进行相应的修复或更换损坏的线路。

如果是芯片本身出现了严重的物理损坏，比如芯片破裂、烧毁等，通常需要更换新的芯片。

浅谈维修主板芯片级故障[摘要]：开机电路是电脑主板中重要的电路之一，而主板的开关机按键动作比较频繁，因此开机电路的故障率变得比较高，它控制着主板正常开机工作，当开机电路出现故障时，将会导致整个电脑主板无法工作。

[关键词]：无法加电；自动关机；一、开机电路故障维修故障分析：造成这种故障的原因主要有两个方面，一个是主板开机电路故障，一个是主板CPU供电电路或时钟电路和复位电路故障。

检测和处理方法如下：（1）检查主板中元器件是否完好，比如有没有出现烧黑、爆裂的元器件，如有将其更换，再进行检测。

如果没有，为主板通电。

（2）检查CPU供电电路、时钟电路和复位电路是否有故障；如果能开机则是开机电路的故障。

（3）检测CMOS电池是否有电，方法是用万用表调档至电压20的量程，用黑色表笔接地，红色表笔接电池正极，测量电池是否有电，或电压是否正常（正常为2.6V-3.3V）。

（4）如果电池正常，再检查CMOS跳线是否正确。

正常情况下，CMOS跳线应插在“Normal”标识设置上。

（5）如果CMOS跳线正确，接着用万用表电压档测量主板开关针有无3.3V或5V电压。

如果没有，则通过跑电路检查电源开关针到电源插座间所连接的元器件。

如果连接的元器件损坏，将其更换。

（6）如果电源开关针正常，需要测量实时晶振是否起振。

起振电压一般为0.5V-1.6V。

如果没有就要更换晶振和其旁边的滤波电容。

（7）晶振正常，下面就接着用跑线路的方法测量电源开关到南桥或者I/O 芯片之间是否有低电压输入。

如果没有，一般是南桥或I/O芯片之间的门电路或三极管损坏。

如果有低电压输入到南桥或I/O芯片，接着测量ATX电源绿线到南桥或I/O芯片之间是否有低电压输入。

如果没有则是ATX电源连接南桥或I/O芯片之间的元器件有损坏，检查将其换掉。

（8）如果上述都无故障，则是南桥或I/O芯片损坏，将其换掉开机电路是主板电路中最容易出现故障的一个电路。

二、CPU供电电路检修与维修CPU供电电路有故障可能会引起电脑死机或不能开机，使用主板诊断卡对主板进行检测时，如果主板诊断卡数码管显示“00”，这时就要怀疑主板CPU供电电路有故障。

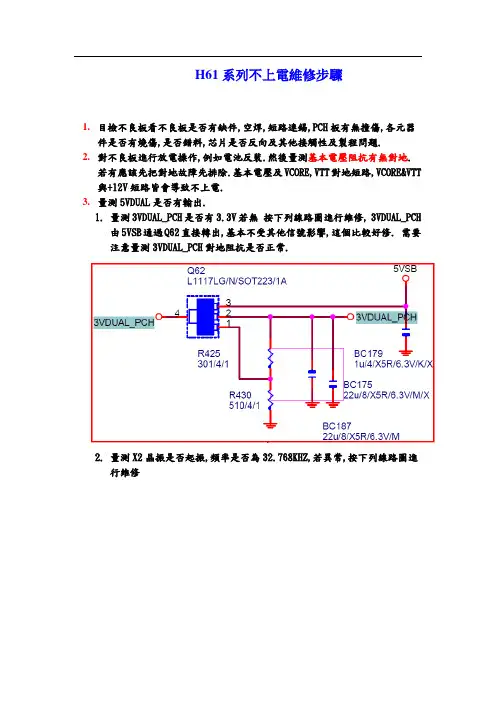

H61系列不上電維修步驟1.目檢不良板看不良板是否有缺件,空焊,短路連錫,PCH板有無撞傷,各元器件是否有燒傷,是否錯料,芯片是否反向及其他接觸性及製程問題.2.對不良板進行放電操作,例如電池反裝.然後量測基本電壓阻抗有無對地.若有應該先把對地故障先排除.基本電壓及VCORE,VTT對地短路,VCORE&VTT 與+12V短路皆會導致不上電.3.量測5VDUAL是否有輸出.1.量測3VDUAL_PCH是否有3.3V若無按下列線路圖進行維修, 3VDUAL_PCH由5VSB通過Q62直接轉出,基本不受其他信號影響,這個比較好修. 需要注意量測3VDUAL_PCH對地阻抗是否正常.2.量測X2晶振是否起振,頻率是否為32.768KHZ,若異常,按下列線路圖進行維修這個主要量測的地方有:R243阻值是否為10MOHM,C99&C98是否不良或被擊穿,晶振是否不良,Y1&Y2與PCH之間是否斷線.注意需量測Y1&Y2對地阻抗是否正常.3.量測PCH RTC模塊各信號電壓是否正常,如以下線路圖所示：注意量測-RTCRST, -SRTCRST,PCH_DPWROK，DSWVRMEN電壓是否正常（一般為3.0V—3.3V之間）,各信號與PCH之間是否有斷線,一般量測各信號線之阻抗基本能判斷出來。

維修過程中最常見的問題有D2不良,C125&C95被擊穿,信號線與PCH之間斷線.4.量測PCH是否有發出-DEPSLP信號（一般電壓為3.3V）,在PCH正常的情況下,滿足1&2&3&條件,PCH基本就能夠發出-DEPSLP信號, 維修過程中最常見的問題有PCH不良,信號線斷線,及信號線對地短路.5.當-DEPSLP有高電平信號後就會通過一系列電晶體邏輯輸出5VDUAL,如下列線路圖所示圖1圖2圖3圖4圖55VDUAL上電前由5VSB通過Q69轉出,上電後5VDUAL由VCC通過Q53轉出,其中Q69為P溝道MOS管(柵機第3pin為低電平時源機和漏極導通),Q53為N溝道MOS 管（柵機第3pin為高電平時源機和漏極導通）,如圖2所示上電前5VDUAL時序: -DEPSLP(H)> 5VL_EN(L) >P_EN(L)>5VDUAL(H).其中H代表高電平,L代表低電平.維修過程中遇到的特殊現象：1.圖2中R405缺件,可正常開機,進不了WIN7,此R405缺件導致5Vdual不論上電前還是上電後均由5VSB供給,5VSB可提供功率比VCC小很多,所以R405缺件導致主板5VDUAL供電不足. 2.圖2中R411缺件，不良現象為用万用表量測時Q69第1腳電壓慢慢降低而5Vdual 電壓慢慢升高,當5Vdual達到一定值之後觸發后可正常上電開機.3. 5VDUAL阻抗偏低很多時5VDUAL從5V一直慢慢降低.4. 主板上控制5VDUAL輸出的信號主要為-depslp信號.4.5Vdual 有輸出後5V一方面給外設供電,一方面通過Q66轉換成3VDUAL,3VDUAL再直接轉出-RSMRST信號發往PCH.如下圖所示從圖中可以看出5VDUAL>3VDUAL>-RSMRST都是一個非常簡單邏輯性強的過程,如果哪一環節出了問題,基本能很快判定故障所在.案例分析：一不良板不上電,風扇免免強強轉一下就停了,待機電壓和阻抗一切都正常.細心觀察發現3VDUAL上電前電壓為3.3V上電的瞬間突然跳變為3.25V,一般3VDUAL,5VDUAL 電壓都會穩定不變的,此板很明顯為3VDUAL功率不足,更換Q66後,主板可正常上電開機修復OK.5.另一方面3VDUAL_PCH通過電晶體邏輯轉換出PCH_DPWROK信號,從下圖可以看出這一信號在3VDUAL_PCH有輸出後就邏輯轉換出PCH_DPWROK信號輸入至PCH.維修過程中容易遇到的情況有C124 C93被擊穿,Q34及Q35不良.6.PCH滿足一系列條件後會發出-SLP_S3&–S4_S5信號至SIO的102pin&108pin，-SLP_S3&–S4_S5信號在主板上起著至關重要的作用.注意如果遇到主板PCH滿足一系列條件且-SLP_S3&–S4_S5信號對地阻抗正常情況下並沒有發出-SLP_S3&–S4_S5信號,此時別急著干PCH,有些主板上電前PCH 不會發出-SLP_S3&–S4_S5信號至SIO,但是上電後一定會發出.如圖6所示：-SLP_S3信號邏輯輸出了4個至關重要電壓的使能信號,-SLP_S3信號沒有高電平輸出的話這4個電壓全部要被拉為低電平.如圖7所示：-SLP_S3&–S4_S5信號同時邏輯輸出DDR_EN信號,-SLP_S3&–S4_S5信號哪個沒加到都會導致主板無DDR電壓輸出.在維修中需要注意：1.這兩個信號在主板上布线太長容易造成斷線.2.這兩個信號如果阻抗偏低很多的話會造成不上電,一般是所接濾波電容被擊穿,PCH不良或BGA短路造成.圖6圖77.當觸發CASEOPEN時,SIO第106pin會收到一個低電平信號,caseopen原理為如下圖F_PANEL中第6pin與第8pin短路,只要短路時間大於3ms主板就會上電,從下圖可以看出-PWRBTSW觸發前由3VDUAL_PCH拉為高電平,觸發時低電平信號直接灌輸至-PWRBTSW信號.在維修中注意ESD17缺件不影響上電,但是不能重啟,且ESD17容易被靜電擊穿.8.SIO收到-PWRBTSW低電平信號后便會發出PWRBTSW高電平（3.3V）觸發前雖然有3VDUAL_PCH通過電阻R140給PWRBTSW信號供電但是該信號被SIO 默認為低電平,SIO是一塊可供編程的芯片,像比較熟悉89C51芯片一樣,裏面都燒錄了程序,通過編程可以對某些引腳進行位定義.當SIO收到-PWRBTSW低電平信號后沒有發出PWRBTSW高電平信號,不要急著干SIO應該先量測SIO供電IT_VCCH是否為3.3V, IT_VCCH是直接由3VDUAL供給的.若供電正常,應量測SIO每個引腳的阻抗是否有對地,短路,空焊等異常.9.當PCH收到PWRBTSW高電平信號後SIO會同時把107pin –PSON信號拉為低電平-PSON由5V變為低電平後ATX開始供電。
