电脑主板芯片级维修常用芯片资料三篇

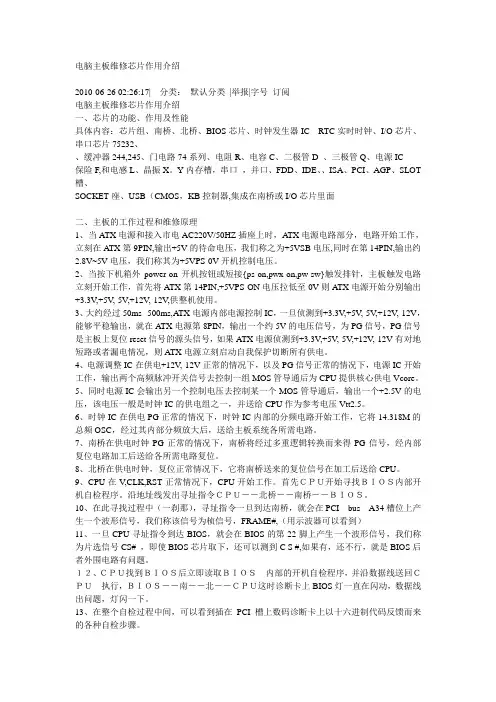

电脑主板维修芯片作用介绍2010-06-26 02:26:17| 分类：默认分类|举报|字号订阅电脑主板维修芯片作用介绍一、芯片的功能、作用及性能具体内容：芯片组、南桥、北桥、BIOS芯片、时钟发生器IC RTC实时时钟、I/O芯片、串口芯片75232、、缓冲器244,245、门电路74系列、电阻R、电容C、二极管D 、三极管Q、电源IC保险F,和电感L、晶振X。

Y内存槽，串口，并口、FDD、IDE、、ISA、PCI、AGP、SLOT 槽、SOCKET座、USB（CMOS，KB控制器,集成在南桥或I/O芯片里面二、主板的工作过程和维修原理1、当ATX电源和接入市电AC220V/50HZ插座上时，ATX电源电路部分，电路开始工作，立刻在ATX第9PIN,输出+5V的待命电压，我们称之为+5VSB电压,同时在第14PIN,输出约2.8V~5V电压，我们称其为+5VPS-0V开机控制电压。

2、当按下机箱外power-on开机按钮或短接{ps-on,pwx-on,pw-sw}触发排针，主板触发电路立刻开始工作，首先将ATX第14PIN,+5VPS-ON电压拉低至0V则A TX电源开始分别输出+3.3V,+5V,-5V,+12V,-12V,供整机使用。

3、大约经过50ms--500ms,ATX电源内部电源控制IC，一旦侦测到+3.3V,+5V,-5V,+12V,-12V，能够平稳输出，就在A TX电源第8PIN，输出一个约5V的电压信号，为PG信号，PG信号是主板上复位reset信号的源头信号，如果A TX电源侦测到+3.3V,+5V,-5V,+12V,-12V有对地短路或者漏电情况，则ATX电源立刻启动自我保护切断所有供电。

4、电源调整IC在供电+12V,-12V正常的情况下，以及PG信号正常的情况下，电源IC开始工作，输出两个高频脉冲开关信号去控制一组MOS管导通后为CPU提供核心供电Vcore。

5、同时电源IC会输出另一个控制电压去控制某一个MOS管导通后，输出一个+2.5V的电压，该电压一般是时钟IC的供电组之一，并送给CPU作为参考电压Vtt2.5。

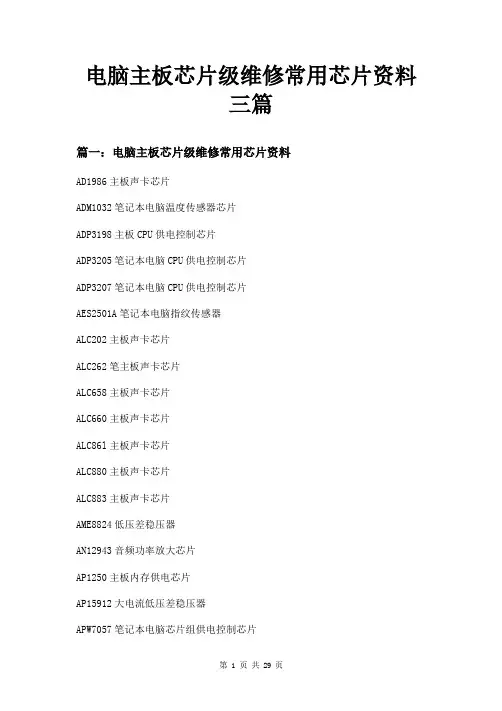

电脑主板芯片级维修常用芯片资料三篇篇一：电脑主板芯片级维修常用芯片资料AD1986主板声卡芯片ADM1032笔记本电脑温度传感器芯片ADP3198主板CPU供电控制芯片ADP3205笔记本电脑CPU供电控制芯片ADP3207笔记本电脑CPU供电控制芯片AES2501A笔记本电脑指纹传感器ALC202主板声卡芯片ALC262笔主板声卡芯片ALC658主板声卡芯片ALC660主板声卡芯片ALC86l主板声卡芯片ALC880主板声卡芯片ALC883主板声卡芯片AME8824低压差稳压器AN12943音频功率放大芯片AP1250主板内存供电芯片AP15912大电流低压差稳压器APW7057笔记本电脑芯片组供电控制芯片BA9741F笔记本电脑液晶显示器高压驱动芯片BD4175KV笔记本电脑开机控制芯片BD9766FV笔记本电脑液晶显示器高压驱动芯片BD9882F笔记本电脑液晶显示器高压驱动芯片BD9883FV笔记本电脑液晶显示器高压驱动芯片CS4205笔记本电脑声卡芯片CS20468笔记本电脑声卡芯片CS20549笔记本电脑声卡芯片CY28405—2／ICS952606主板时钟芯片Esl92l笔记本电脑声卡芯片FAN5019主板CPU供电控制芯片FAN5090主板CPU供电控制芯片FDC37N972笔记本电脑I／O芯片G1420笔记本电脑音频功放芯片G2996笔记本电脑内存供电控制芯片G781笔记本电脑CPU散热风扇转速控制芯片G9338低压差线性稳压控制器ICS950810笔记本电脑主板时钟芯片ICS954302笔记本电脑主板时钟芯片ICS954309笔记本电脑主板时钟芯片ICS954310笔记本电脑主板时钟芯片ISL6227笔记本电脑内存供电控制芯片ISL6262笔记本电脑CPU供电控制芯片ISL6559主板CPU供电控制芯片ISL6566主板CPU供电控制芯片IT8716FCX主板I／O芯片LPL1084低压差稳压器L6711主板CPU供电控制芯片L6917主板CPU供电控制芯片LM13700M双运算放大器LM26笔记本电脑温度传感器LM324四电压比较器LM4835／LM4838笔记本电脑音频功放芯片LM4882笔记本电脑音频功放芯片LP2951 100mA低压差稳压器IPC47N253笔记本电脑开机芯片LTC3716笔记本电脑CPU供电控制芯片LTC3735笔记本电脑cPu供电控制电路芯片MAx1540／MAxl541笔记本电脑内存／芯片组供电控制芯片MAx1558双路可编程电流芯片MAx1623笔记本电脑内存供电电路MAx1626／MAxl627主板供电控制芯片MAx1632笔记本电脑系统供电控制芯片MAx1809笔记本电脑内存供电电路控制芯片MAx1844笔记本电脑芯片组／显卡供电控制芯片MAx1901笔记本电脑系统供电控制芯片MAx1907笔记本电脑cPu供电控制芯片MAx1987笔记本电脑cPu供电控制芯片MAX3243 3～5V多通道RS-232线性驱动／接收器MAX4490满摆幅输入／输出运算放大器MAX8505笔记本电脑芯片组控制芯片MAX8632笔记本电脑内存供电控制芯片MAx8724笔记本电脑充电控制芯片MAx8725笔记本电脑充电控制芯片MAx8734笔记本电脑系统供电控制芯片MAx8743笔记本电脑显卡／芯片组供电控制芯片MAx8760笔记本电脑cPu供电控制芯片MAx8765笔记本电脑电池充电控制芯片MAx8770笔记本电脑CPU供电控制芯片MAx8794笔记本电脑DDR内存供电控制芯片MAX8863低压差稳压芯片MAX9710笔记本电脑音频功放芯片MAx9750／MAx9751／MAX9755笔记本电脑MAx9789／MAx9790笔记本电脑音频功放芯片MB3887笔记本电脑充电控制电路芯片MlB39A126PFV笔记本电脑充电控制芯片MS-6主板开机芯片PC87551笔记本电脑控制芯片Pc87570笔记本电脑键盘／电源控制芯片PC87591笔记本电脑I／O控制芯片PC97551笔记本电脑I／O控制芯片P131500E／MAX4927高速差分开关芯片PT2353笔记本电脑音效处理芯片RT8802A主板CPu供电控制芯片RT9202主板DDR内存供电控制芯片RT9214／APW7120芯片组／内存供电控制芯片RT9218芯片组／内存供电控制芯片RT9238主板CPU供电控制芯片RT9246A主板CPU供电控制芯片RTL8101L主板网卡芯片SC1403笔记本电脑主电源控制芯片SC1404笔记本电脑主电源控制芯片SC1474笔记本电脑芯片组供电控制芯片SC1476笔记本电脑芯片组供电控制芯片SC1485笔记本电脑芯片组供电控制芯片SCl565低压差稳压器SC2450笔记本电脑主电源控制芯片SC2595主板DDR内存供电控制芯片SC2614主板DDR内存供电控制芯片SC2643主板CPU供电控制芯片SC338双路电压控制开关SC411主板芯片组供电控制芯片:SC4215具有使能功能的低压差稳压器SC451笔记本电脑CPU供电控制芯片SC452笔记本电脑CPU供电控制芯片SC470笔记本电脑显卡供电控制芯片SI786LG笔记本电脑供电控制芯片SI9183低压差稳压器SLG84420笔记本电脑主板时钟芯片ST75185 RS-232接口驱动／接收芯片TB62506笔记本电脑开机控制芯片TL1451笔记本电脑液晶屏高压驱动控制芯片TL5001笔记本电脑液晶屏高压驱动控制芯片TL594-笔记本电脑充电控制芯片TPA0142笔记本电脑音频功放芯片TPA0312笔记本电脑音频功放芯片TPA6017笔记本电脑音频功放芯片TPS2206具有串行接口的1A双插槽PC卡电源开关TPS2211具有并行接口的1A单槽位PC卡电源开关TPS51117笔记本电脑供电控制芯片TPS51124笔记本电脑芯片组供电控制芯片TPS54610笔记本电脑内存供电控制芯片VT1611A主板声卡芯片VT1612A主板声卡芯片线性稳压块：2951、LP2951、m5236、29507开机芯片：东芝TM87XX、IBM:TB6805F、TB6806F、TB6808F、TB62501F、TMP48U0 I/O芯片：PC97338、PC87391、PC87392、pc87393、SMSC系列：FDC7N869、FDC37N958、LPC47N227、LPC47N267系统供电芯片：MAX1632、MAX1631、MAX1904、MAX1634、MAX785、MAX786、SB3052、SC1402、LTC16288CPU供电芯片：MAX1711、MAX1714、MAX1717、MAX1718、MAX1897供电芯片搭配使用：ADP3203/ADP3415、ADP3410/ADP3421、ADP3410/ADP3422 充电芯片：MAX1645、MAX745、MAX1772、MAX1773、ADP3806、TC490/591、MB3887、MB3878、MAX1908，LT1505GCPU温度控制芯片：MAX1617、MAX1020A、AD1030A、CM8500 MAX19893显卡品牌：ATI、NVIDIA、S3、NEOMAGIC、TRIDENT、SMI、INTEL、FW82807和CH7001A搭配使用网卡芯片：RTL8100、RTL8139、Intel DA82562、RC82540、3COM、BCM440 网卡隔离：LF8423、LF-H80P、H-0023、H0024、H0019、ATPL-1192 M声卡芯片：ESS1921、ESS1980S、STAC9704、AU8810、4299-JQ、TPA0202、4297-JQ、8552TS、8542TS、CS4239-KQ、BA7786、AD1981B、AN12942PC卡芯片：R5C551、R5C552、R5C476、R54472PC卡供电芯片：TPS2205、TPS2206、TPS2216、TPS2211、PU2211、M2562A、M2563A、M2564ACOM口芯片：MAX3243、MAX213、ADM213、HIN213、SP3243、MC145583+键盘芯片：H8C/2471、H8/3434、H8/3431、PC87570、PC87591键盘芯片：具有开机功能：H8/3434、H8/3437、H8/2147、H8/2149、H8/2161、H8/2168、PC87570、PC87591、H8S/XXX M38857、M38867、M38869笔记本IO芯片大全PC87591S（VPCQ01）/PC 87591L（VPC01）/PC 97317IBW/PC 87393 VGJ62501F/TB62506F/TB6808F/KB910QF/KB910QB4/KB910LQF/KB910LQFA1KB3910QB0/KB910SFC1/KB3910SF/PC87591E-VLB/IT8510E/PS5130笔记本IO芯片大全PC87591E(-VPCI01),(VPCQ01)/PC 97551-VPC/PC 87570-ICC/VPCXPC87391VGJ/TB6807F/W83L950D/LPC47N249-AQQ/PCI4510/PC8394TPC87392/PC87541L/PC87541V/LPC47N253-AQQ/PC87591E-VLB笔记本IO芯片大全LPC47N250-SD/LPC47N252-SG/LPC47N254-AQQAAT3200低压差稳压器AAT4280端口限流保护芯片AD1885主板声卡芯片ADl888主板声卡芯片ADl981主板声卡芯片ADP3160／ADP3167笔记本电脑供电控制芯片ADP3166主板CPU供电控制芯片ADP3168笔记本电脑供电控制芯片ADP3170主板CPU供电控制芯片ADP3180主板CPU供电控制芯片ADP3181笔记本电脑CPU供电芯片ADP3203笔记本电脑CPU供电芯片ADP3421笔记本电脑CPU供电芯片.ADP3806笔记本电脑电池充/放电控制芯片AIC1567主板CPU供电控制芯片ALC200主板声卡芯片ALC201A主板声卡芯片ALC655主板声卡芯片AMS1505低压差稳压器APA2020／TPA0202小功率音频功率放大芯片APW7060主板供电控制芯片BQ2040笔记本电脑电池电量检测芯片BQ2060笔记本电脑电池电量检测芯片!BQ24700笔记本电脑充电控制芯片BQ2470l笔记本电脑充电控制芯片BQ24702／BQ24703笔记本电脑充电控制芯片CM8501／CM8501A主板内存供电控制芯片CM8562主板内存供电控制芯片CMl9738主板声卡芯片)CS5322主板CPU供电控制芯片CS950502主板时钟芯片CY28404C主板时钟芯片DS1620笔记本电脑数字温度控制芯片DS2770笔记本电脑充电控制芯片FAN5056主板CPU供电控制芯片FAN7601笔记本电脑电源适配器控制芯片IPM6220A笔记本电脑电源管理芯片ISL6223笔记本电脑CPU供电控制芯片ISL6224笔记本电脑内存供电控制芯片ISL6225笔记本电脑内存供电控制芯片LM4861小功率音频功率放大芯片LM4863小功率音频功率放大芯片;LM4880几M4881小功率音频功率放大芯片LM4911小功率音频功率放大芯片LTl505笔记本电脑充电控制芯片LTCl628笔记本电脑系统供电电路ITC1709笔记本电脑CPU供电控制芯片LTC3728L笔记本电脑系统供电控制芯片LTC4008笔记本电脑充电控制芯片M51995A笔记本电脑电源适配器控制芯片M61040FP笔记本电脑电池管理控制芯片MAXl522／MAXl523／MAXl524笔记本电脑LCD背光电源控制芯片MAXl540／MAXl541笔记本电脑供电控制芯片MAX1631笔记本电脑主电源控制芯片MAXl644笔记本电脑供电控制芯片MAXl645B笔记本电脑电池充电管理芯片MAX1710／MAX1711／MAXl712笔记本电脑CPU内核供电芯片MAX1714笔记本电脑CPU外核供电控制芯片MAX1715笔记本电脑CPU供电芯片MAX1717笔记本电脑CPU供电控制芯片MAX1718笔记本电脑CPU供电控制芯片MAX1736笔记本电脑充电控制芯片.MAX1772笔记本电脑充电控制芯片MAX1773笔记本电脑充电控制芯片MAX1830／MAXl831笔记本电脑CPU供电控制芯片MAX1845笔记本电脑CPU内核供电控制芯片MAX1873笔记本电脑充电控制芯片MAX1902笔记本电脑系统供电控制芯片MAX1908笔记本电脑充电控制芯片MAX1909笔记本电脑充电控制芯片MAX1992／MAXl993笔记本电脑供电控制芯片MAX1999笔记本电脑系统供电控制芯片MAX745笔记本电脑充电控制器MAX785／MAX786笔记本电脑系统供电控制芯片MAX8794笔记本电脑DDR内存供电控制芯片MB3878笔记本电脑充电控制芯片MIC2545端口限流保护芯片MIC5205低压差稳压器NCPl205笔记本电脑电源适配器控制芯片NCP1207笔记本电脑电源适配器控制芯片NCP5201主板DDR2内存供电控制芯片NCP5314主板CPU供电控制芯片OZ960笔记本电脑液晶屏高压驱动控制芯片SC1470笔记本电脑供电控制芯片SC1486／SCl486A笔记本电脑内存供电芯片SC2422主板CPU供电控制芯片)SC2616主板DDR2内存供电控制芯片TPS51020笔记本电脑DDR内存供电控制芯片TPS54672笔记本电脑内存供电控制芯片篇二：常用电脑芯片型号资料4N35/4N36/4N37"光电耦合器"AD7520/AD7521/AD7530/AD7521"D/A转换器"AD7541 12位D/A转换器ADC0802/ADC0803/ADC0804"8位A/D转换器"ADC0808/ADC0809"8位A/D转换器"ADC0831/ADC0832/ADC0834/ADC0838"8位A/D转换器" CA3080/CA3080A OTA跨导运算放大器CA3140/CA3140A"BiMOS运算放大器"DAC0830/DAC0832"8位D/A转换器"ICL7106,ICL7107"3位半A/D转换器"ICL7116,ICL7117"3位半A/D转换器"ICL7650"载波稳零运算放大器"ICL7660/MAX1044"CMOS电源电压变换器"ICL8038"单片函数发生器"ICM7216"10MHz通用计数器"ICM7226"带BCD输出10MHz通用计数器"ICM7555/7555 CMOS单/双通用定时器ISO2-CMOS MT8880C DTMF收发器LF351"JFET输入运算放大器"LF353"JFET输入宽带高速双运算放大器"LM117/LM317A/LM317"三端可调电源"LM124/LM124/LM324"低功耗四运算放大器" LM137/LM337"三端可调负电压调整器"LM139/LM239/LM339"低功耗四电压比较器" LM158/LM258/LM358"低功耗双运算放大器" LM193/LM293/LM393"低功耗双电压比较器" LM201/LM301通用运算放大器LM231/LM331"精密电压—频率转换器"LM285/LM385微功耗基准电压二极管LM308A"精密运算放大器"LM386"低压音频小功率放大器"LM399"带温度稳定器精密电压基准电路"LM431"可调电压基准电路"LM567/LM567C"锁相环音频译码器"LM741"运算放大器"LM831"双低噪声音频功率放大器"LM833"双低噪声音频放大器"LM8365"双定时LED电子钟电路"MAX038 0.1Hz-20MHz单片函数发生器MAX232"5V电源多通道RS232驱动器/接收器" MC1403"2.5V精密电压基准电路"MC1404 5.0v/6.25v/10v基准电压MC1413/MC1416"七路达林顿驱动器"MC145026/MC145027/MC145028"编码器/译码器" MC145403-5/8"RS232驱动器/接收器"MC145406"RS232驱动器/接收器"MC145407"RS232驱动器/接收器"MC145583"RS232驱动器/接收器"MC145740 DTMF接收器MC1488"二输入与非四线路驱动器"MC1489"四施密特可控线路驱动器"MC2833"低功率调频发射系统"MC3362"低功率调频窄频带接收器"MC4558"双运算放大器"MC7800系列"1.0A三端正电压稳压器"MC78L00系列0.1A三端正电压稳压器MC78M00系列"0.5A三端正电压稳压器"MC78T00系列3.0A正电压稳压器MC7900系列1.0A三端负电压稳压器MC79L00系列0.1A三端负电压稳压器MC79M00系列0.5A三端负电压稳压器Microchip"PIC系列单片机RS232通讯应用" MM5369 3.579545MHz-60Hz 17级分频振荡器MOC3009/MOC3012"双向可控硅输出光电耦合器" MOC3020/MOC3023"双向可控硅输出光电耦合器"MOC3081/MOC3082/MOC3083"过零双向可控硅输出光电耦合器" MOC8050"无基极达林顿晶体管输出光电耦合器"MOC8111"无基极晶体管输出光电耦合器"MT8870"DTMF双音频接收器"MT8888C DTMF收发器NE5532/NE5532A"双低噪声运算放大器"NE5534/SE5534"低噪声运算放大器"NE555/SA555"单时基电路"NE556/SA556/SE556"双时基电路"NE570/NE571/SA571"音频压缩扩展器"OP07"低电压飘移运算放大器"OP27"低噪音精密运算放大器"OP37"低噪音高速精密运算放大器"OP77"低电压飘移运算放大器"OP90"精密低电压微功耗运算放大器"PC817/PC827/PC847"高效光电耦合器"PT2262"无线遥控发射编码器芯片"PT2272"无线遥控接收解码器芯片"SG2524/SG3524"脉宽调制PWM"ST7537"电力线调制解调器电路"TDA1521 2×12W Hi-Fi音频功率放大器TDA2030 14W Hi-Fi音频功率放大器TDA2616 2×12W Hi-Fi音频功率放大器TDA7000T FM单片调频接收电路TDA7010T FM单片调频接收电路TDA7021T FM MTS单片调频接收电路TDA7040T"低电压锁相环立体声解码器"TDA7050"低电压单/双声道功率放大器"TL062/TL064"低功耗JFET输入运算放大器"TL071/TL072/TL074"低噪声JFET输入运算放大器" TL082/TL084 JFET宽带高速运算放大器TL494"脉宽调制PWM"TL594"精密开关模式脉宽调制控制"TLP521/1-4"光电耦合器"TOP100-4 TOPSwitch三端PWM开关电源电路TOP200-4 TOPSwitch三端PWM开关电源电路TOP209/TOP210 TOPSwitch三端PWM开关电源电路TOP221-7 TOPSwitch-Ⅱ三端PWM开关电源电路TOP232-4 TOPSwitch-FX五端柔韧设计开关电源电路TOP412/TOP414 TOPSwitch三端PWM DC-DC开关电源ULN2068 1.5A/50V 4路达林顿驱动电路ULN2803 500mA/50V 8路达林顿驱动电路ULN2803/ULN2804线性八外围驱动器阵列VFC32"电压—频率/频率—电压转换器"常用ic资料2AD711高精度、底价格、高速BiFET运放CA3130 15MHz,BiMOS运放with MOSFET Input/CMOS OutputLH0032 Ultra Fast FET-输入单运放LF351 Wide B与门width JFET输入单运放LF411 Low Offset,Low Drift JFET输入单运放LM108高精度、单运放LM208高精度、单运放LM308高精度、单运放LM833双音频运放,低噪音LM358双运放LM359双,高速,Programmable,Current Mode(Norton)Amplifier LM324 QUADRUPLE运放LM391音频Power DriverLM393双Differential ComparatorNE5532双音频运放,低噪音NE5534 Single音频运放,低噪音OP27低噪音、高精度、高速运放OP37低噪音、高精度、高速运放TL071 Single JFET-输入运放,低噪音TL072双JFET-输入运放,低噪音TL074 Quad JFET-输入运放,低噪音TL081 Single JFET-输入运放TL082双JFET-输入运放TL084 Quad JFET-输入运放TLC271 LinCMOS..PROGRAMMABLE LOW-POWER运放TLC272 LinCMOS....PRECISION双运放TLC274 LinCMOS....PRECISION QUAD运放MN3004 512 STAGE低噪音BBDL165 3A POWER运放(20W)LM388 1.5W音频功率放大LM1875 20W音频功率放大TDA1516BQ 24 W BTL or 2 x 12 w立体声汽车用功率放大器TDA1519C 22 W BTL or 2 X 11 W立体声功率放大TDA1563Q 2 x 25 W high efficiency car radio功率放大TDA2002单声道、功率放大8W[NTE1232]TDA2005双功率放大20WTDA2004 10+10W STEREO立体声汽车用功率放大器TDA2030 Single功率放大14WSTK4036 II模块电路,AF PO,双电源50WSTK4036 XI模块电路,AF PO,双电源50WSTK4038 II AF功率放大60 WSTK4040 II AF功率放大70 WSTK4040 XI AF功率放大70 WSTK4042 II AF功率放大80 WSTK4042 XI AF功率放大80 WSTK4044 II模块电路,AF功率放大、单声道100WSTK4044 II模块电路,AF功率放大、单声道100WSTK4046 XI模块电路,AF功率放大、单声道120WSTK4048 XI模块电路,AF功率放大、单声道150WSTK4050 V模块电路,AF功率放大、单声道200WLM3914 10-Step Dot/Bar显示驱动器,Linear scaleLM3915 10-Step Dot/Bar显示驱动器,Logarithmic scaleLM3916 10-Step Dot/Bar显示驱动器UAA180 LED driver Light or light spot display operation for max.12 emitting diodesCA3161E BCD to Seven Segment Decoder/DriverCA3162E A/D Converter for 3-Digit DisplayICL7136 3 1/2 Digit LCD,Low Power Display,A/D ConverterLM1800 PLL Stereo Decoder[NTE743]CA3090P Stereo Multiplex Decoder(Comp.to NTE789 From NTE)MC1310P FM Stereo Demodulator(Comp.to NTE801 From NTE)555时钟556双555MN3101时钟/驱动XR2206 Monolithic Function Generator4N25 6-PIN光电晶体管OPTOCOUPLERS4N264N274N284N35 6-PIN光电晶体管OPTOCOUPLERS4N364N3778xx系列3端稳压器+5V到+24V1A78Lxx系列3端稳压器+5V到+24V 0.1A78Mxx系列3端稳压器+5V到+24V 0.5A78Sxx系列3端稳压器+5V到+24V 2A79xx系列3端负电压稳压器-5V到-24V 1A79Lxx系列3端负电压稳压器-5V到-24V 0.1A LM117+1.2V...+37V 1.5A正电压可调稳压器LM217+1.2V...+37V 1.5A正电压可调稳压器LM317+1.2V...+37V 1.5A正电压可调稳压器LM137-1.2V...-37V 1.5A负电压可调稳压器LM237-1.2V...-37V 1.5A负电压可调稳压器LM337-1.2V...-37V 1.5A负电压可调稳压器LM138+1.2V--32V 5-安培可调LM338+1.2V--32V 5-安培可调LM723高精度可调L200 2 A/2.85 to 36 V.可调74LS00 Quad 2-Input与非门74LS04 Hex反相器74LS08 Quad 2 input与门74LS10 Triple 3-Input与非门74LS13 SCHMITT TRIGGERS双门/HEX反相器74LS14 SCHMITT TRIGGERS双门/HEX反相器74LS27 TRIPLE 3-INPUT NOR门74LS30 8-Input与非门74LS32 Quad 2 input OR74LS42 ONE-OF-TEN DECODER74LS45 BCD to Decimal Decoders/Drivers74LS47 BCD to 7 seg decoder/driver74LS90 Decade与门Binary记数器74LS92 Divide by 12记数器74LS93Binary记数器74LS121 Monostable multivibrator74LS154 4-Line to 16-Line Decoder/Demultiplexer74LS192 BCD up/down记数器74LS193 4 bit binary up/down记数器74HC237 3-to-8 line decoder/demultiplexer with address latches74LS374 3-STATE Octal D-Type Transparent Latches与门Edge-Triggered Flip-Flops74LS390双DECADE记数器双4-STAGE BINARY记数器4001 Quad 2-input NOR门4002双4-input NOR门4007双Complementary Pair与门反相器4011 Quad 2-Input NOR Buffered4013双D-Type Flip-Flop4016 Quad Analog Switch/Quad Multiplexer4017 Decade记数器/Divider4022 Divide-by-8记数器/Divider with 8 Decoded Outputs4023 Triple 3-input与非门4025 Triple 3-input NOR门4026 DEC.COUN./DIVIDER WITH DECODED 7-SEG.DISPLAY OUTPUTS4028 BCD to Decimal Decoder4029 Binary/Decade Up/Down记数器4040 12-Stage Ripple-Carry Binary4046 Phase-Locked Loop4051 Single 8-Channel Analog4052 Differential 4-Channel Analog4053 Triple 2-Channel Multipl/Demul4054显示驱动4055显示驱动4056显示驱动4060 14-Stage Ripple-Carry Binary C4066 Quad Bilateral Switch4067 Cmos Analog Multiplexer/Demultiplexer[266kb] 4068 8-input与非门4069 Hex反相器4071 Quad 2-input OR门4072双4-input OR门4075 Triple 3-input OR门4081 Quad 2-Input与门门4082双4-input与门门4093 Quad 2-Input Schm.Trigger4511 BCD-to-7-Segment Latch Decade Driver4518双BCD记数器4583双Schmitt Trigger4584 Hex Schmitt trigger篇三：电脑主板维修常用芯片常用主板I/O芯片W83977EF W83977EF-AWW83977 T F IT8870F-AW83627HF-AW 8712FW83627HF LM2637MW83627SF-AW LPC47M102W83627F-AW IT8707W83627SF 47M172W83627GF-AW 47M102SW83627THF 47M192W83877F FP5093MTCIT8712F-A LM2637MIT8712F IT8671W83637HF IT8702FW83697HF IT8703PC87366IBW IT8705FPC87372IBW W83877TFW83637HF 8711f-A常用主板电源管理芯片主要有7种系列包括HIP系列、RT系列、RC系列、SC系列、LM系列、ADP系列、ISL系列RT9224RT9238RT9231 L6916DRT9231A RT9237RT9241A RT9241BRT9221 RT9223RT9602 RT92285098 RT9227ART9222 RT9231HIP6021CB HIP6020 HIP6016 HIP6017HIP6018 HIP6019HIP6018BCB ISL6524CB HIP6004 HIP6602HIP6521 HIP6301CB HIP6303CS HIP6601 HIP6501 KA7500BSC1164 SC1189SC1185 5051SC1402ISS 93C46 5322 5053SC1185ACSW HIP6303 LM2638 LM2637ST75185C LM2637MSC1155 ISL6524ISL6556BCB CS5301ICE2AS01 HIP6620BABRT9602 HIP6302MS-5 MS-7L6917BD ISL6556BCBIRU3013 IRU30555090MTC 5093MTC常用主板场效管,快恢复二极管,特殊电源IC,晶振3055(252封装小的55N03(263封装大的55N03(252封装小的6030(263封装大的6030(252封装小的7030(263封装大的70N03(252封装小的K3296(263封装大的1084(263封装大的1117(252封装小的75N03(263封装大的15N03(252封装小的15N03(263封装大的45N03(263封装大的45N03(252封装小的50N03(252封装小的9916H(252封装小的10N03(252封装小的20N03(252封装小的RF3704S(252封装小的85N03(263封装大的603AL(263封装大的70T03H(252封装小的9916H(252封装小的9915H(252封装小的LD1010D(252封装小的P75N02LD(252封装小的APL1084(252封装小的LM324 80N03(252封装小的AME1085AMCT(252封装小的B1202(252封装小的B1802(252封装小的603AL(252封装小的2545大(快恢复二极管4500M贴片场效应管晶振14.318和晶振32.768晶振32.768和24.57LM常用主板电容6.3V1000UF500个/包6.3V1500UF500个/包6.3V2200UF400个/包6.3V3300UF200个/包6.3V4700UF200个/包10V1000UF500个/包10V1500UF400个/包10V2200UF200个/包10V3300uf200个/包10V4700UF200个/包16V1000UF200个/包16V1500UF200个/包16V2200UF200个/包16V3300UF200个/包16V470UF500个/包400V10UF200个/包16V4700UF200个/包25V1000UF200个/包25V220UF500个/包25V470UF500个/包25V330UF500个/包400V68UF100个/包400V220UF 50个/包50V47UF500个/包400V100UF 50个/包400V47UF 50个/包250V470UF 50个/包100V100UF200个/包250V100UF50个/包常用主板门控IC74HC74D 74HC1474HC06 74HC32D74HC07 74HC13274HC08 74HC708DDM7407M 74HC74A 74067607主板BIOS芯片M50FW040 A290021TL-70 PM49FL004T PM49FL002T 49V002FP 29C04049LF002A N28F00149LF004A PM39F01029F040 39VF040W39V040 49LF003A。

主板芯片级维修技术资料主板芯片级维修技术资料是针对笔记本或台式电脑主板上的芯片进行维修所需的技术资料。

这些芯片是电脑中最重要的组成部分之一，负责控制电脑的各项功能，包括存储媒体操作、音频输出、视频驱动等等。

芯片在电脑中扮演着至关重要的角色，如果出现故障，将会导致电脑无法正常工作。

在这种情况下，芯片级维修技术资料可以帮助技术人员定位和解决问题。

这些资料可以包含以下信息：1. 芯片电路图和说明书芯片电路图是一张展示芯片内部电路结构和连接方式的图表。

它可以提供有关芯片如何工作、如何接收和传输信号、如何在系统中定位等方面的细节信息。

芯片说明书则提供了更全面的介绍，包括芯片的功能、规格和兼容性等信息。

2. 硬件手册和操作指南硬件手册详细说明每个芯片的设计和工作原理。

它还提供了有关如何安装、设置和配置芯片的信息，以及如何在电脑中更换芯片的步骤。

操作指南则提供快速解决问题的方法和常见错误的修复方式。

3. 维修工具和设备使用说明维修芯片需要特殊的工具和设备，包括焊接工具、万用表、逻辑分析仪等。

这些工具和设备很容易受到强电磁场和静电的影响，需要维修人员特别小心。

资料中应提供有关维修工具和设备的使用说明，以及如何在维修过程中防止静电造成的危害。

4. 故障排除指南故障排除指南提供了实用和全面的方法，以确定芯片的故障位置。

这包括如何通过插件和替换芯片等方法识别故障，并提供了根据不同故障进行打磨和更换芯片的详细步骤。

总之，芯片级维修技术资料非常重要，可以帮助技术人员快速、安全地维修主板芯片，确保电脑的正常运行。

如果您在维修电脑中遇到了问题，不要犹豫，寻找适当的资料，可以帮助您解决问题。

学习和使用芯片级维修技术资料需要良好的理论基础和实践技能，因此维修人员必须接受专业的培训和教育。

初级主板芯片级维修教程作为计算机硬件的重要组成部分之一，主板中的芯片在计算机运作中具有至关重要的作用。

然而，由于使用时间的久长或者人为因素，主板芯片也会出现故障的情况。

在这种情况下，需要对主板芯片进行维修。

本文将介绍初级主板芯片级维修教程，帮助初学者掌握相关知识，进一步提高计算机维修技能。

一、主板芯片的分类首先，我们需要对主板芯片进行分类，因为不同的芯片类型对应的故障和维修方法不同。

当前市场上常见的主板芯片主要包括以下几种：1.北桥芯片：主要控制CPU、内存、图形加速器等硬件的通信协调工作。

2.南桥芯片：主要控制主板上各接口之间的通信，例如PCI、USB、SATA、声卡等。

3.BIOS芯片：固化了计算机基本输入输出系统，是实现电脑启动的关键芯片。

4.声卡芯片：控制计算机的语音输入输出功能。

5.显卡芯片：负责计算机的图形显示功能。

二、主板芯片的故障原因和处理方法主板芯片的故障原因一般分为硬件故障和软件故障。

1.硬件故障：例如主板相应的芯片失效、温度不适应、组件脱落等原因，芯片会出现不同程度的故障。

2.软件故障：在电脑使用过程中，芯片会不时出现软件故障，例如数据损坏、感染病毒、配置错误等问题。

分别针对这两种故障原因，我们需要采用不同的处理方法。

1.硬件故障处理方法：对于芯片失效原因，一般需要进行主板芯片的更换工作，需先买同样型号的芯片备用。

具体维修步骤如下：(1) 先观察被损坏芯片的版本型号并购买最新的相同类型的芯片。

(2) 关闭电脑，在安全且干燥的地方拆除芯片。

需要注意的是能否拆除的关键是缓慢的拆卸，并且不能用力把芯片拆下来，否则在甩下来时会磨损或打破主板，严重损害主板。

(3) 插入新的芯片：用酒精清洁芯片插槽，缓慢地、轻轻地插入新芯片。

如果无法满足，需要检查芯片插槽是否存在问题。

2.软件故障处理方法：对于软件故障的主板芯片问题，日常的主板保养就显得尤为重要。

在软件故障情况下，我们可以：(1) 更新驱动程序：日常使用电脑的用户都知道，各硬件都需要安装相关的驱动程序以确保其效能。

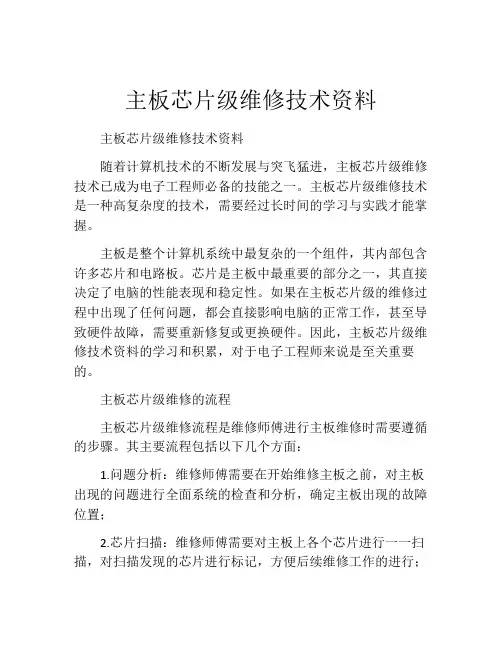

主板芯片级维修技术资料主板芯片级维修技术资料随着计算机技术的不断发展与突飞猛进，主板芯片级维修技术已成为电子工程师必备的技能之一。

主板芯片级维修技术是一种高复杂度的技术，需要经过长时间的学习与实践才能掌握。

主板是整个计算机系统中最复杂的一个组件，其内部包含许多芯片和电路板。

芯片是主板中最重要的部分之一，其直接决定了电脑的性能表现和稳定性。

如果在主板芯片级的维修过程中出现了任何问题，都会直接影响电脑的正常工作，甚至导致硬件故障，需要重新修复或更换硬件。

因此，主板芯片级维修技术资料的学习和积累，对于电子工程师来说是至关重要的。

主板芯片级维修的流程主板芯片级维修流程是维修师傅进行主板维修时需要遵循的步骤。

其主要流程包括以下几个方面：1.问题分析：维修师傅需要在开始维修主板之前，对主板出现的问题进行全面系统的检查和分析，确定主板出现的故障位置；2.芯片扫描：维修师傅需要对主板上各个芯片进行一一扫描，对扫描发现的芯片进行标记，方便后续维修工作的进行；3.芯片拆卸：在明确主板上出现故障的芯片之后，需要将该芯片进行拆卸。

在拆卸芯片的过程中，需要注意细节和操作方法，避免二次损伤芯片；4.芯片测试：在芯片拆卸后，需要将芯片进行测试，以确定芯片中具体出现什么问题。

一般可以通过专业工具进行测试，以保证测试的准确性；5.芯片维修：确定芯片出现了具体的问题之后，需要解决芯片的问题。

维修方法有很多种，主要包括焊接、热风吹和冷冻等方法，需要根据实际情况进行选择；6.芯片安装：芯片维修完成后，需要将芯片重新安装到主板上，并进行测试，以保证芯片的稳定性和可靠性。

主板芯片级维修技术资料的学习方法想要成为一名主板芯片级维修高手，需要懂得一些学习方法和技巧。

1.理论知识的学习：在进行实际维修工作之前，需要先学习主板芯片级维修技术的理论知识和基础知识。

包括主板原理图的理解、芯片原理及其运作过程的理解、硬件维修工具的认识等等。

2.实际操作的练习：主板芯片级维修技术需要长时间的实际操作才能掌握。

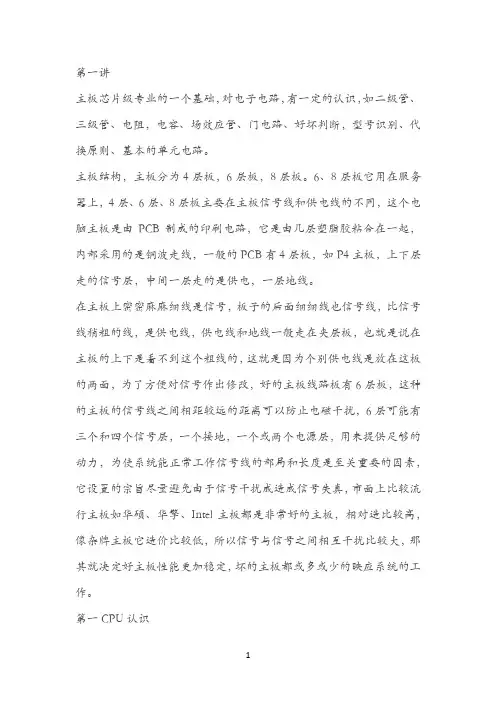

第一讲主板芯片级专业的一个基础，对电子电路，有一定的认识，如二级管、三级管、电阻，电容、场效应管、门电路、好坏判断，型号识别、代换原则、基本的单元电路。

主板结构，主板分为4层板，6层板，8层板。

6、8层板它用在服务器上，4层、6层、8层板主要在主板信号线和供电线的不同，这个电脑主板是由PCB制成的印刷电路，它是由几层塑脂胶粘合在一起，内部采用的是铜波走线，一般的PCB有4层板，如P4主板，上下层走的信号层，中间一层走的是供电，一层地线。

在主板上密密麻麻细线是信号，板子的后面细细线也信号线，比信号线稍粗的线，是供电线，供电线和地线一般走在夹层板，也就是说在主板的上下是看不到这个粗线的，这就是因为个别供电线是放在这板的两面，为了方便对信号作出修改，好的主板线路板有6层板，这种的主板的信号线之间相距较远的距离可以防止电磁干扰，6层可能有三个和四个信号层，一个接地，一个或两个电源层，用来提供足够的动力，为使系统能正常工作信号线的部局和长度是至关重要的因素，它设置的宗旨尽量避免由于信号干扰成造成信号失真，市面上比较流行主板如华硕、华擎、Intel主板都是非常好的主板，相对造比较高，像杂牌主板它造价比较低，所以信号与信号之间相互干扰比较大，那其就决定好主板性能更加稳定，坏的主板都或多或少的映应系统的工作。

第一CPU认识认识一下主板上个个的元件，以P4主板来认识一下主板上的个个元件器，第一个CPU插座，主要分为，（Socket7）它是安装P55C、P54C、K6、一代、二代系列的CPU，一般在CPU插座底部都标有非常清楚，像PGA478这个就是P4主板，（SocketCU2）、（SocketA）一般也会插座底部标识有，主要是安装AMD生产的CPU如毒龙，速龙，散龙，两大CPU生产产家就是AMD和Intel，目前市面上最常见到的是Intel 的CPU，（SocketT）它是Intel生产的LTA775上64位CPU的，（Socket754）它是AMD公司低端64位的CPU，还有（Socket939），它是安装AMD 公司高端64位的CPU，（Socket940）它是安装AMD公司生产服务器版的CPU的，（SocketA）这个是安装是AMD公司的K7系列的CPU，PGA370它主要是安装Intel公司生产的P3、散扬1、一至三代的CPU，还有PGA423它主要是安装Intel公司生产的P4CPU，主要是能支持P41.3至1.84G的CPU，还有PGS78安装Intel公司的生产的P4的CPU 的。

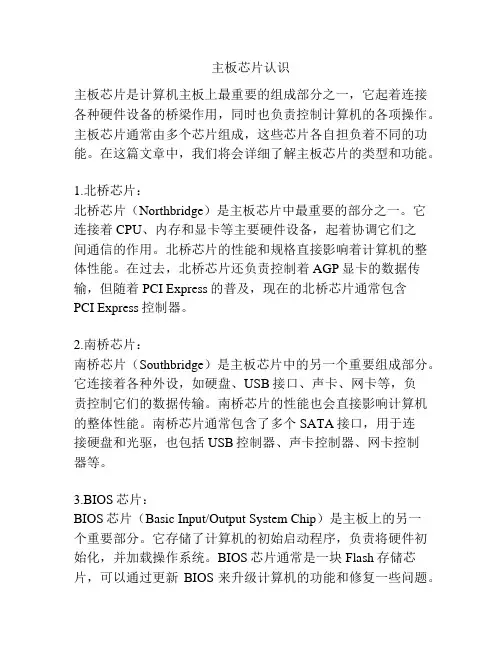

主板芯片认识主板芯片是计算机主板上最重要的组成部分之一，它起着连接各种硬件设备的桥梁作用，同时也负责控制计算机的各项操作。

主板芯片通常由多个芯片组成，这些芯片各自担负着不同的功能。

在这篇文章中，我们将会详细了解主板芯片的类型和功能。

1.北桥芯片：北桥芯片（Northbridge）是主板芯片中最重要的部分之一。

它连接着CPU、内存和显卡等主要硬件设备，起着协调它们之间通信的作用。

北桥芯片的性能和规格直接影响着计算机的整体性能。

在过去，北桥芯片还负责控制着AGP显卡的数据传输，但随着PCI Express的普及，现在的北桥芯片通常包含PCI Express控制器。

2.南桥芯片：南桥芯片（Southbridge）是主板芯片中的另一个重要组成部分。

它连接着各种外设，如硬盘、USB接口、声卡、网卡等，负责控制它们的数据传输。

南桥芯片的性能也会直接影响计算机的整体性能。

南桥芯片通常包含了多个SATA接口，用于连接硬盘和光驱，也包括USB控制器、声卡控制器、网卡控制器等。

3.BIOS芯片：BIOS芯片（Basic Input/Output System Chip）是主板上的另一个重要部分。

它存储了计算机的初始启动程序，负责将硬件初始化，并加载操作系统。

BIOS芯片通常是一块Flash存储芯片，可以通过更新BIOS来升级计算机的功能和修复一些问题。

BIOS芯片的质量和功能对计算机的稳定性和兼容性非常重要。

4.时钟芯片：时钟芯片（Clock Chip）是主板上的一个辅助芯片，负责控制计算机的时钟信号和频率。

时钟芯片通常由石英晶体振荡器和计数器组成，它能够确保计算机的各个组件按照正确的频率运行，保证计算机正常工作。

时钟芯片的质量和稳定性对计算机的性能和稳定性有重要影响。

5.音频芯片：音频芯片（Audio Chip）是主板上的一个重要组成部分，负责控制计算机的音频输入和输出。

音频芯片通常包括多个音频输出接口，如耳机接口和扬声器接口，也包括音频输入接口，如麦克风接口。

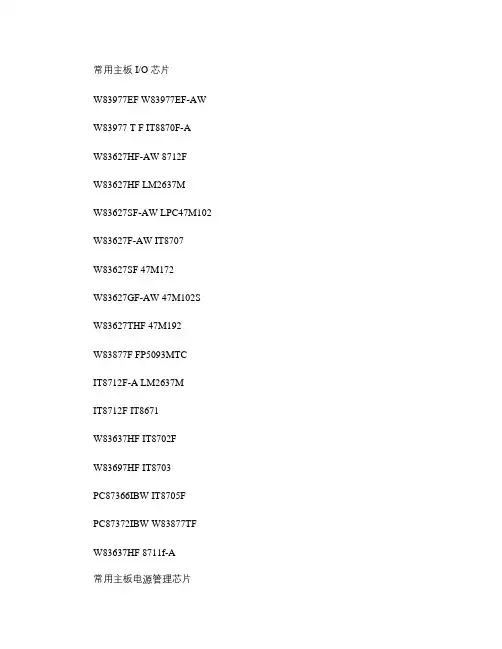

常用主板I/O 芯片W83977EF W83977EF-AW W83977 T F IT8870F-AW83627HF-AW 8712FW83627HF LM2637MW83627SF-AW LPC47M102 W83627F-AW IT8707W83627SF 47M172W83627GF-AW 47M102S W83627THF 47M192W83877F FP5093MTCIT8712F-A LM2637MIT8712F IT8671W83637HF IT8702FW83697HF IT8703PC87366IBW IT8705FPC87372IBW W83877TFW83637HF 8711f-A常用主板电源管理芯片主要有7种系列包括HIP系列、RT系列、RC系列、SC系列、LM系列、ADP系列、ISL系列RT9224 RT9238RT9231 L6916DRT9231A RT9237RT9241A RT9241BRT9221 RT9223RT9602 RT92285098 RT9227ART9222 RT9231HIP6021CB HIP6020HIP6016 HIP6017HIP6018 HIP6019HIP6018BCB ISL6524CBHIP6004 HIP6602HIP6521 HIP6301CBHIP6303CS HIP6601HIP6501 KA7500BSC1164 SC1189SC1185 5051SC1402ISS 93C465322 5053SC1185ACSW HIP6303LM2638 LM2637ST75185C LM2637MSC1155 ISL6524ISL6556BCB CS5301ICE2AS01 HIP6620BABRT9602 HIP6302MS-5 MS-7L6917BD ISL6556BCBIRU3013 IRU30555090MTC 5093MTC常用主板场效管,快恢复二极管,特殊电源IC,晶振3055(252 封装小的55N03(263 封装大的55N03(252 封装小的 6030(263 封装大的6030(252 封装小的 7030(263 封装大的70N03(252 封装小的 K3296(263 封装大的1084(263 封装大的 1117(252 封装小的75N03(263 封装大的15N03(252 封装小的15N03(263 封装大的45N03(263 封装大的45N03(252 封装小的50N03(252 封装小的9916H(252 封装小的10N03(252 封装小的20N03(252 封装小的 RF3704S(252 封装小的85N03(263 封装大的603AL(263 封装大的70T03H(252 封装小的 9916H(252 封装小的9915H(252 封装小的 LD1010D(252 封装小的P75N02LD(252 封装小的APL1084(252 封装小的 LM324 80N03(252 封装小的AME1085AMCT(252 封装小的 B1202(252 封装小的 B1802(252 封装小的603AL(252 封装小的2545 大(快恢复二极管 4500M 贴片场效应管晶振14.318 和晶振32.768 晶振32.768 和24.57LM常用主板电容6.3V1000UF500 个/包6.3V1500UF500 个/包6.3V2200UF400 个/包6.3V3300UF200 个/包6.3V4700UF200 个/包10V1000UF500 个/包10V1500UF400 个/包10V2200UF200 个/包10V3300uf200 个/包10V4700UF200 个/包16V1000UF200 个/包16V1500UF200 个/包16V2200UF200 个/包16V3300UF200 个/包16V470UF500 个/包400V10UF200 个/包16V4700UF200 个/包25V1000UF200 个/包25V220UF500 个/包25V470UF500 个/包25V330UF500 个/包400V68UF100 个/包400V220UF 50 个/包50V47UF500 个/包400V100UF 50 个/包400V47UF 50 个/包250V470UF 50 个/包100V100UF200 个/包250V100UF50 个/包常用主板门控I C74HC74D 74HC1474HC06 74HC32D74HC07 74HC13274HC08 74HC708DDM7407M 74HC74A74067607主板BIOS 芯片M50FW040 A290021TL-70PM49FL004T PM49FL002T49V002FP 29C04049LF002A N28F00149LF004A PM39F01029F040 39VF040W39V040 49LF003A。

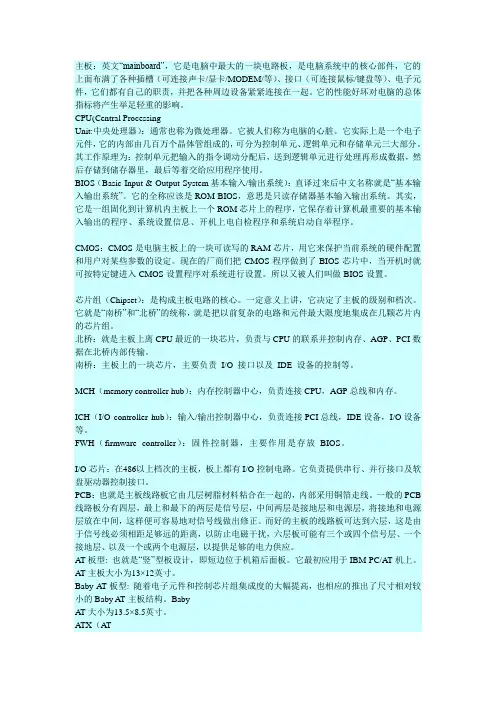

主板：英文“mainboard”，它是电脑中最大的一块电路板，是电脑系统中的核心部件，它的上面布满了各种插槽（可连接声卡/显卡/MODEM/等）、接口（可连接鼠标/键盘等）、电子元件，它们都有自己的职责，并把各种周边设备紧紧连接在一起。

它的性能好坏对电脑的总体指标将产生举足轻重的影响。

电+脑*维+修-知.识_网(w_ww*dnw_xzs*co_m)CPU(Central ProcessingUnit:中央处理器）：通常也称为微处理器。

它被人们称为电脑的心脏。

它实际上是一个电子元件，它的内部由几百万个晶体管组成的，可分为控制单元、逻辑单元和存储单元三大部分。

其工作原理为：控制单元把输入的指令调动分配后，送到逻辑单元进行处理再形成数据，然后存储到储存器里，最后等着交给应用程序使用。

电+脑*维+修-知.识_网(w_ww*dnw_xzs*co_m)BIOS（Basic-Input-&-Output-System基本输入/输出系统）：直译过来后中文名称就是“基本输入输出系统”。

它的全称应该是ROM-BIOS，意思是只读存储器基本输入输出系统。

其实，它是一组固化到计算机内主板上一个ROM芯片上的程序，它保存着计算机最重要的基本输入输出的程序、系统设置信息、开机上电自检程序和系统启动自举程序。

电+脑*维+修-知.识_网(w_ww*dnw_xzs*co_m)CMOS：CMOS是电脑主板上的一块可读写的RAM芯片，用它来保护当前系统的硬件配置和用户对某些参数的设定。

现在的厂商们把CMOS程序做到了BIOS芯片中，当开机时就可按特定键进入CMOS设置程序对系统进行设置。

所以又被人们叫做BIOS设置。

电+脑*维+修-知.识_网(w_ww*dnw_xzs*co_m)芯片组（Chipset）：是构成主板电路的核心。

一定意义上讲，它决定了主板的级别和档次。

它就是“南桥”和“北桥”的统称，就是把以前复杂的电路和元件最大限度地集成在几颗芯片内的芯片组。

笔记本电脑芯片级维修常用芯片及其功能开机芯片： IBM: TB62501F、 TB6805F、 TB62506、 TB6806F、 TB6807F、TB6808F、 BD4175KV 东芝 TMP87PM48U、TMP48U、TMP87PH48U I/O 芯片：PC97338、PC87391、PC87392、pc87393、 SMSC 系列： FDC37N869、FDC37N958、 FDC37N972、 LPC47N227/217、 LPC47N252 LPC47N253、LPC47N254、LPC47N354、LPC47N267 线性稳压块：2951、LP2951、m5236、2950、AAT3200、AAT3680、AME8824、AMS1505、 APL5912、APL5913、G9338、SC1565、MAX8863、MIC5205、SI9183、键盘芯片：H8C/2471、H8/3434、 H8/3431、H8S/2116V、PC87541、PC87570、PC87591 PC87594、PC97551、PC97554 键盘芯片：具有开机功能： H8/3434、 H8/3437、H8/2147、 H8/2149、 H8/2161、 H8/2168、 PC87570、PC87591、H8S/XXX 、M38857、M38867、M38869 系统供电芯片：ISL6228 ISL6232、ISL6235、ISL6236、ISL6237、MAX1630 MAX1631、MAX1632、 MAX1633、 MAX1634、 MAX1635、 MAX17003E、 MAX1901、MAX1902、 MAX1904、 MAX1977、 MAX1999、 MAX785、 MAX786、 MAX8734、MAX8744、 MAX17003、 MAX17004、 LTC1628、 LT3728L、 LT3728LX、SB3052、 SC1402、 SC1403、 SC1404、 SC2450、 TPS51020、 TPS51120 〈 MAX1631、MAX1634、MAX1904 可互换〉〈 MAX1632、MAX1635、MAX1902 可互换〉〈 MAX786、SB3052 可互换＿老机型〉〈MAX8734、MAX1999 可互换〉 SC1402 (与 MAX1632 一样)IBM R40 用LTC1628(与 MAX1632 差不多)索尼常用 MAX785、MAX786(奔 2 机器) 辅助供电芯片：ADP3160、ADP3167、ADP3168、APW7057、APW7060ISL6224、ISL6225、 ISL6227、 ISL6236、 ISL6269、 IPM6220A、 MAXl540、MAXl541、 MAX1544、 MAX1549、 MAX1623、 MAX1626、 MAX1627、MAX1644、 MAX1710、 MAX1711、 MAXl712、 MAX1714、 MAX1715、MAX1717、 MAX1718、 MAX1809、 MAX1844、 MAX1845、 MAX1992、MAXl993、MAX8505、MAX8550、MAX8632、MAX8743、MAX8794、SC1470、SC1474、SC1476、 SC1485、SC1486、SCl486A、SC470、SI786LG、G2996、SWC1486、TPS51116、 TPS51117、TPS51120、TPS51124、TPS54610、TPS54672 CPU 供电芯片：ADP3166、ADP3170、ADP3180、ADP3181、ADP3203、ADO3205、ADP3207、 ADP3208、 ADP3209、 ADP3421、 AIC1567、 ISL6215、ISL6217、 ISL6218、 ISL6219、 ISL6223、 ISL6227、 ISL6260、ISL6262、 LTC1436、 LTC1736、 LTC1709、 LTC3716、 LTC3735、MAX1532、 MAX1533、 MAX1710、 MAX1711、 MAX1712、 MAX1714、MAX1717、 MAX1718、MAX1830、MAXl831、MAX1897、MAX1907、MAX1987、MAX1988、MAX798、 MAX8760、MAX8770、MAX8771、MAX8774、SC451、SC452、SC1474、SC1476 供电芯片搭配使用：ADP3203/ADP3415、ADP3205+ADP3415、ADP3410+ADP3421、ADP3410+ADP3422、ADP3207+ADP3419、ADP3208+ADP3419 电池充/放电控制芯片：AAI3680、ADP3801、ADP3806BQ24700、BQ2470l、BQ24702、 BQ24703、BQ24740、DS2770、ISL6251 长和方、ISL6252、ISL6253 长和方、 ISL6256、ISL88731、 M61040FP、 MAXl644 MAX1736 MAX1772、 MAX1773、 MAX1870 MAX1645、 MAX1647、 MAX1648、 MAX745、 MAX1873、 MAX1908、 MAX1909、MAX745、MAX8724、 MAX8725、 MAX8731、 MAX8765、 MB3878、 MB3879、 MB3887、MB39A126PFV、 LT1505G、LTl505、LTC4008、TC490/591、TL494、TL594、OZ983、OZ985、笔记本电池电量检测芯片：BQ2040、BQ2060 CPU 温度控制芯片： MAX1617、 MAX1020A、 AD1020、 AD1021、 AD1030、 AD1030A、AD1031、 CM8500、MAX1989、AD1020A、MAX6654、ADM1032、G781、LM26 网卡芯片： RTL8100、 RTL8139、 Intel-DA82562ET、 RC82540、 3COM、BCM440、 BCM5702KBGA、 88E8001、88E8055、82562EZ 网卡隔离器：LF8423、LF-H80P、H-0023、H0024/42、H0019、ATPL-119(内部是线圈, 非电路) 声卡芯片： ES1921、 ESS1980S、 STAC9704、 AU8810、4299-JQ、 4297-JQ、 AD1885、 AD1984、 8552TS、8542TS、CS4239-KQ、AD1981、AD1981B、ADl888、ADl981、AD1986、ALC200、 ALC201A、ALC202、ALC203、ALC258、ALC262、ALC655、ALC658、ALC660、ALC861、 ALC880、ALC883、CMl9738、CS4205、CX20468、CX20549、CX20561 PT2353、(没声音,杂音,声小,查功放芯片)(开机时,没有声音,无声卡设备,查声卡芯片)音频功放芯片：APA2020、TPA0142、TPA0312、TPA6017、TPA0202、LM4835、LM4838、 LM4861、LM4863、LM4880、LM4881、LM4882、LM4911、MAX9710、MAX9750、 MAX9751、 MAX9755、 MAX9789、 MAX9790、 ESS1980S、8552TS、 8542TS、 TPA0302、 AU8810 、BA7786、AN1294、AN12941、AN12942B、AN12943、G1420 PC 卡信号芯片：R5C551、R5C552、R5C476、R54472、R5C593、SN0301520、PCIXXX、 PC 卡供电芯片：TPS2205、TPS2206、TPS2216、TPS2211、TPS2224、PU2211、M2562A、 M2563A、M2564A、OZ2206、超级 I/O：PC8394T IO 芯片：PC 系列：PC87591S （VPCQ01）、PC 87591L（VPC01）、PC97317IBWPC87393 VGJ、PC87591E-VLB、PC87591E (-VPCI01)/(VPCQ01)、PC97551-VPC、 PC87570-ICC/VPC、PC87391VGJ、PC8394T、PC87392、PC87541L、 PC87541VPC87591E-VLB、TB 系列：TB62501F、TB62506F、TB6808F、 ENE 系列： KB3910QB0、KB910SFC1、 KB3910SF、 KB910QF、 KB910QB4、 KB910LQF、 KB910LQFA1 其它系列：IT8510E、PS5130、W83L950D、LPC47N249-AQQ、PCI4510、LPC47N253-AQQ、 LPC47N250-SD、LPC47N252-SG、LPC47N254-AQQ、（1）管理串口、并口、软驱、I/O：PC97338、MB87392、（2）管理键盘、鼠标、且带开机功能：H8/3437、 H8。

电路基础资料1 电路基础基本知识电路：用电子元件逐个连接起来的线路，即电流走的线路,电路分为数字电路和模拟电路。

信号：是数据在传输过程中的物理表示形式，在数值上随时间的变化而发生变化的电流或电压值。

信号分为数字信号和模拟信号。

模拟信号：电流或电压值随时间的变化发生连续的变化，处理模拟 信号的电路叫模拟电路。

如：台式显示器电路,音箱功放电路，电视机电路等。

数字信号：电流或电压值随时间的变化发生不连续的变化，处理数字信号的电路叫数字电路。

现在电脑设备电路中传输的多数是数字信号，如：台式机主板电路，笔记本电路，硬盘电路，液晶显示器电路，数码产品电路等。

脉冲：电压或电流值在数值上发生了一次周期性的变化称为一个脉冲。

脉冲分为正脉冲和负脉冲。

频率：交流电在1秒内完成周期性变化的次数叫做频率，也就是说每秒钟电压或电流值在数值上变化的次数，即每秒钟脉冲的个数，频率用字母F 表示。

频率单位：H Z (赫兹)、KH Z (千赫)、MH Z (兆赫)1MH Z =1000KH Z 1KH Z =1000H Z一般信号分为:高频信号（可理解为用MHz 或KHz 做单位的信号）低频信号(可理解为用Hz 作单位的信号)。

我们照明电灯用的交流电源频率为50H Z ，直流电的大小和方向在单位时间内不会变化，没有频率；凡提到“频率”的均为交流电。

滤波：滤除不需要的杂波信号。

滤除高频杂波信号称高频滤波，滤除低频杂波信号称低频滤波。

高电平：在主板电路中的数字信号电压值在2.5V 以上，用数字“1”表示。

低电平：在主板电路中的数字信号电压值在0.8V以下，用数字“0”表示。

正跳变：从低电平往高电平变化的过程，也称为上升沿。

负跳变：从高电平往低电平变化的过程，也称为下降沿。

电源：把其他形式的能转换成电能的装置叫做电源。

发电机能把机械能转换成电能，干电池能把化学能转换成电能。

发电机、干电池等叫做电源。

电流：电荷的定向移动叫做电流。

电路中，电流常用I表示。

了解电脑主板芯片组的不同型号与功能在如今技术日新月异的信息时代，电脑已经成为人们生活和工作中不可或缺的一部分。

而电脑的核心部件之一就是主板，它承载了电脑的各个组件，起到了连接和协调的作用。

而主板上起到桥梁作用的就是芯片组，负责处理和管理电脑的各种数据流动。

在市面上，有许多不同型号和功能的主板芯片组，本文将详细介绍不同型号的主板芯片组及其功能。

一、Intel芯片组在电脑主板芯片组中，Intel芯片组是最为常见的型号之一。

Intel芯片组以其卓越的性能和稳定性而受到广泛认可。

目前市面上最为常见的Intel芯片组有H370、B360、Z370和X299等。

1. H370芯片组H370芯片组是Intel的一款主流芯片组，适用于中高端办公和家用电脑。

该芯片组支持Intel第8代和第9代酷睿处理器，并提供了多个PCIe插槽和USB接口，使用户能够轻松扩展电脑的各种功能。

同时，H370芯片组还支持Intel的Rapid Storage Technology，提供了更快的数据传输速度和更稳定的存储解决方案。

2. B360芯片组B360芯片组也是Intel的一款主流芯片组，适用于中低端家用电脑。

与H370芯片组相比，B360芯片组在功能上稍有所限，但仍然提供了良好的性能和稳定性。

它支持Intel第8代和第9代酷睿处理器，并提供了多个SATA接口和USB接口，方便用户连接各种外部设备。

3. Z370芯片组Z370芯片组是Intel的一款高端芯片组，适用于游戏和超频爱好者。

相比于H370和B360芯片组，Z370芯片组提供了更多的PCIe插槽和USB接口，以满足高性能游戏和超频的需求。

同时，Z370芯片组还支持Intel的Optane内存技术，提供了更快的存储速度和更大的存储容量。

4. X299芯片组X299芯片组是Intel的一款旗舰芯片组，适用于工作站和高端电脑。

该芯片组支持Intel的高性能处理器，如酷睿X系列和至强系列。

主板芯片级维修技术资料一主板各芯片的功能及名词解释主板芯片组（chipset）(pciset) ：分为南桥和北桥南桥（主外）：即系统I/O芯片（SI/O）：主要管理中低速外部设备；集成了中断控制器、DMA 控制器。

功能如下：1)PCI、ISA与IDE之间的通道。

2)PS/2鼠标控制。

（间接属南桥管理，直接属I/O管理）3)KB控制（keyboard）。

(键盘)4)USB控制。

（通用串行总线）5)SYSTEM CLOCK系统时钟控制。

6)I/O芯片控制。

7)ISA总线。

8)IRQ控制。

（中断请求）9)DMA控制。

（直接存取）10)RTC控制。

11)IDE的控制。

南桥的连接：ISA—PCICPU—外设之间的桥梁内存—外存北桥（主内）：系统控制芯片，主要负责CPU与内存、CPU与AGP之间的通信。

掌控项目多为高速设备，如：CPU、Host Bus。

后期北桥集成了内存控制器、Cache高速控制器；功能如下：①CPU与内存之间的交流。

②Cache控制。

③AGP控制（图形加速端口）④PCI总线的控制。

⑤CPU与外设之间的交流。

⑥支持内存的种类及最大容量的控制。

（标示出主板的档次）内存控制器：决定是否读内存（高档板集成于北桥）。

586FX 82438FXVX 82438VXCache：高速缓冲存储器。

（1）、high—speed高速（2）、容量小主要用于CPU与内存北桥之间加速（坏时死机，把高速缓冲关掉）I/OI/O芯片管理：①LPI（并口，打印口，PP）②COM（串口，鼠标口，SP）③FDD（软驱）④KB控制器（键盘）COM口控制芯片：主板上唯一的一个用±12V电源芯片。

串口鼠标问题：1、电源。

2、COM口控制芯片。

3、COM口控制芯片旁的二极管。

BIOS：基本输入输出系统。

（Basic Input Output System）主要负责软件、硬件的连接。

既属于硬件，又属于软件，其固化了开机自检程序，以及主板BIOS 编写厂家（Compaq、IBM、Asus等）的信息。

第二部分主板芯片组Chipset一、芯片组芯片组（Chipset）是主板的核心组成部分，如果说中央处理器（CPU）是整个电脑系统的心脏，那么芯片组将是整个身体的躯干。

在电脑界称设计芯片组的厂家为Core Logic，Core 的中文意义是核心或中心，光从字面的意义就足以看出其重要性。

对于主板而言，芯片组几乎决定了这块主板的功能，进而影响到整个电脑系统性能的发挥，芯片组是主板的灵魂。

芯片组性能的优劣，决定了主板性能的好坏与级别的高低。

这是因为目前CPU的型号与种类繁多、功能特点不一，如果芯片组不能与CPU良好地协同工作，将严重地影响计算机的整体性能甚至不能正常工作。

主板芯片组几乎决定着主板的全部功能，其中CPU的类型、主板的系统总线频率，内存类型、容量和性能，显卡插槽规格是由芯片组中的北桥芯片决定的；而扩展槽的种类与数量、扩展接口的类型和数量（如USB2.0/1.1，IEEE1394，串口，并口，笔记本的VGA输出接口）等，是由芯片组的南桥决定的。

还有些芯片组由于纳入了3D加速显示（集成显示芯片）、AC＇97声音解码等功能，还决定着计算机系统的显示性能和音频播放性能等。

北桥芯片（North Bridge）是主板芯片组中起主导作用的最重要的组成部分，也称为主桥（Host Bridge）。

一般来说，芯片组的名称就是以北桥芯片的名称来命名的，例如英特尔845E芯片组的北桥芯片是82845E，875P芯片组的北桥芯片是82875P等等。

北桥芯片负责与CPU的联系并控制内存、AGP、PCI数据在北桥内部传输，提供对CPU的类型和主频、系统的前端总线频率、内存的类型（SDRAM，DDR SDRAM以及RDRAM等等）和最大容量、ISA/PCI/AGP插槽、ECC纠错等支持，整合型芯片组的北桥芯片还集成了显示核心。

北桥芯片就是主板上离CPU最近的芯片，这主要是考虑到北桥芯片与处理器之间的通信最密切，为了提高通信性能而缩短传输距离。

主板芯片级维修技术资料一主板各芯片的功能及名词解释主板芯片组（chipset）(pciset) ：分为南桥和北桥南桥（主外）：即系统I/O芯片（SI/O）：主要管理中低速外部设备；集成了中断控制器、DMA 控制器。

功能如下：1)PCI、ISA与IDE之间的通道。

2)PS/2鼠标控制。

（间接属南桥管理，直接属I/O管理）3)KB控制（keyboard）。

(键盘)4)USB控制。

（通用串行总线）5)SYSTEM CLOCK系统时钟控制。

6)I/O芯片控制。

7)ISA总线。

8)IRQ控制。

（中断请求）9)DMA控制。

（直接存取）10)RTC控制。

11)IDE的控制。

南桥的连接：ISA—PCICPU—外设之间的桥梁内存—外存北桥（主内）：系统控制芯片，主要负责CPU与内存、CPU与AGP之间的通信。

掌控项目多为高速设备，如：CPU、Host Bus。

后期北桥集成了内存控制器、Cache高速控制器；功能如下：①CPU与内存之间的交流。

②Cache控制。

③AGP控制（图形加速端口）④PCI总线的控制。

⑤CPU与外设之间的交流。

⑥支持内存的种类及最大容量的控制。

（标示出主板的档次）内存控制器：决定是否读内存（高档板集成于北桥）。

586FX 82438FXVX 82438VXCache：高速缓冲存储器。

（1）、high—speed高速（2）、容量小主要用于CPU与内存北桥之间加速（坏时死机，把高速缓冲关掉）I/O芯片input/output，（局部I/O）。

I/O芯片管理：①LPI（并口，打印口，PP）②COM（串口，鼠标口，SP）③FDD（软驱）④KB控制器（键盘）COM口控制芯片：主板上唯一的一个用±12V电源芯片。

串口鼠标问题：1、电源。

2、COM口控制芯片。

3、COM口控制芯片旁的二极管。

BIOS：基本输入输出系统。

（Basic Input Output System）主要负责软件、硬件的连接。
