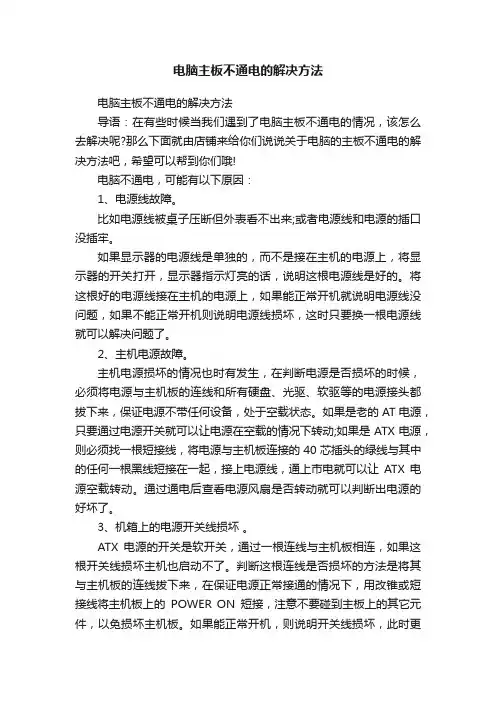

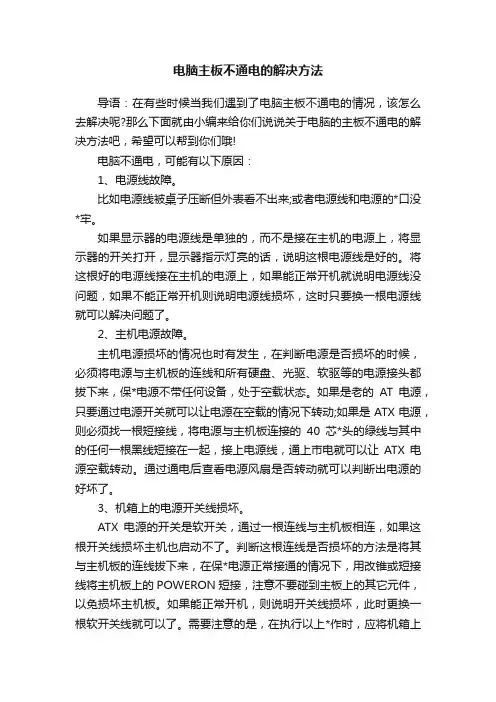

电脑主板不通电的解决方法导语:在有些时候当我们遇到了电脑主板不通电的情况,该怎么去解决呢?那么下面就由小编来给你们说说关于电脑的主板不通电的解决方法吧,希望可以帮到你们哦!电脑不通电,可能有以下原因:1、电源线故障。
比如电源线被桌子压断但外表看不出来;或者电源线和电源的*口没*牢。
如果显示器的电源线是单独的,而不是接在主机的电源上,将显示器的开关打开,显示器指示灯亮的话,说明这根电源线是好的。
将这根好的电源线接在主机的电源上,如果能正常开机就说明电源线没问题,如果不能正常开机则说明电源线损坏,这时只要换一根电源线就可以解决问题了。
2、主机电源故障。
主机电源损坏的情况也时有发生,在判断电源是否损坏的时候,必须将电源与主机板的连线和所有硬盘、光驱、软驱等的电源接头都拔下来,保*电源不带任何设备,处于空载状态。
如果是老的AT电源,只要通过电源开关就可以让电源在空载的情况下转动;如果是ATX电源,则必须找一根短接线,将电源与主机板连接的40芯*头的绿线与其中的任何一根黑线短接在一起,接上电源线,通上市电就可以让ATX电源空载转动。
通过通电后查看电源风扇是否转动就可以判断出电源的好坏了。
3、机箱上的电源开关线损坏。
ATX电源的开关是软开关,通过一根连线与主机板相连,如果这根开关线损坏主机也启动不了。
判断这根连线是否损坏的方法是将其与主机板的连线拔下来,在保*电源正常接通的情况下,用改锥或短接线将主机板上的POWERON短接,注意不要碰到主板上的其它元件,以免损坏主机板。
如果能正常开机,则说明开关线损坏,此时更换一根软开关线就可以了。
需要注意的是,在执行以上*作时,应将机箱上的复位键(RESET)与主板的连线也拔下来,因为有些机箱的质量不是很好,如果复位键的连线短路的话,主机总在重启状态,也开不了机的。
4、主板故障。
这里我们要用到的一种方法是“替换法”,就是从其它一台运行正常的计算机上取下内存条、CPU、显卡,依次替换有故障机器上的内存、CPU、显卡。
主板不通电的维修方法与实例方法一:检查电源问题1.确保电源插头插好并通电。
2.检查电源线是否正常工作,可以尝试使用其他已知工作正常的电源线连接主板进行测试。
3.检查电源是否正常运转,可以通过查看电源风扇是否转动或使用测试仪器进行测量。
实例:李先生的电脑主板突然无法通电了。
他首先检查了电源插头,并确保电源打开,并未解决问题。
然后,他尝试了使用另一个电源线连接主板,发现主板能够通电,于是他确定原电源线有问题。
最后,他购买了一个新的电源线,主板恢复正常运行。
方法二:检查连接问题1.检查主板和电源之间的连接线是否插好。
2.检查主板和其他硬件设备(如显卡、内存条等)之间的连接是否稳固。
实例:王女士安装了一个新的显卡后,发现主板无法通电。
她检查了主板和电源之间的连接线,发现其中一个插头没有完全插入主板插槽。
她重新插好连接线后,主板恢复正常工作。
方法三:检查硬件故障1.检查主板上的电容是否坏了,如果有明显的损坏(如漏液、膨胀等),则需要更换损坏的电容。
2.检查主板是否有烧焦或烧黑的痕迹,如果有,可能是其他硬件设备损坏导致的,需要修理或更换相关硬件设备。
实例:张先生的主板无法通电,他打开主板检查发现其中一颗电容膨胀了。
他购买了一个全新的电容并将其更换到主板上,主板恢复正常运行。
方法四:寻求专业帮助如果以上方法都无法解决主板不通电的问题,建议寻求专业的电脑维修人员进行检修和维修。
综上所述,主板不通电可能是由于电源故障、连接问题、硬件故障等引起的。
可以通过检查电源问题、连接问题和硬件故障来定位和解决问题。
如果以上方法都无法解决问题,则建议寻求专业的电脑维修人员进行检修和维修。
主板不通电的原因及检修主板不通电维修当主板不通电时,首先通过强加电法定位主板不通电的具体故障电路。
也就是说直接短路接绿线和黑线。
如果此时可以加电开机说明故障在软开机电路本身。
如果此时不可以加电,说明有严重的短路现象。
ATX电源内部保护,它不允许自己所输出的电压对地,所以电源内部自动保护了。
可能短路的有红线短路,黄线短路,紫线短路或者是CPU 的主供电端短路。
以上的短路现象,在实际主板故障中出现任何一种都会出现强行加电而加不上电。
对于红线短路可能的原因有主板上某个场效应管短路或者是电源管理器短路,还有门电路短路或者是I/O短路,还有南桥短路,也有可能是5V滤波电容短路。
测一下5V ATX 对地数值或测供电管对地数值看是否对地短路了。
正常的对地数值是380欧姆左右,那么你明显测供电管对地0欧姆或接近0欧姆左右,这时候肯定是说主板出现芯片对地短路现象造成ATX保护。
对于黄线12V短路通常是电源管理本身和12V滤波电容短路,对于12V短路也有可能是串口芯片有问题。
对于紫线短路可能是南桥、I/O、场效应管和门电路,以及紫线滤波电容和紫线稳压二极管造成。
对于CPU主供电短路可能是场效应管,电源管理器和主供电滤波电容。
对于P4的主板,CPU主供电短路也有可能是北桥短路。
测出对地短路的ATX电源线,再跑电路沿着线找到相关损坏的元器件,换掉。
想简单点就,先测试CPU边上的那几个贴片三极管,看看有没有击穿,加电后,没有正常的电压加上。
楼主首先要确定是哪一条供电线短路.对地打一下ATX座个脚的阻值,还有CPU供电的MOS管阻值.大概知道是哪条线路后再拆相关线路的IC,查找短路的地方还有个方法,就是强行上电,看哪个芯片发烫,但是时间不要太长,以免扩大故障~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~主板不通电维修流程主板不上电的故障,在日常维修中比较常见,其实从我的维修经验上来说,不上电的故障是最好修的,只是大家在维修过程中没有掌握正确的维修流程,所以思路也就不正确,在这里向大家作一个关于主板不上电维修的流程的大致介绍,希望对大家维修此类主板时有所帮助!一、外观的检测拿到一块客户送修的主板,所先要向客户问明主板的具体故障现象,在没有问清楚故障现象的时候,最好不要通电检测,以防有不必要的麻烦,在询问客户的时间,我们就可以先对主板的外观作一个大致的检查。
主板维修教程非常实用主板是计算机的核心部件之一,承担着连接和控制计算机各个部件的重要任务。
由于使用时间的长久,或者操作不当等原因,主板可能会出现各种问题。
本篇文章将为大家介绍一些常见的主板问题及其维修方法。
一、主板无法启动如果主板无法启动,首先需要检查供电情况。
确保电源线正常连接,并且电源开关已打开。
如果电源正常,那么可能是电源出现问题。
可以尝试更换电源,或者使用万用表检测电源是否正常输出电压。
如果电源正常,那么可能是主板本身出现问题。
可以拆卸主板,检查是否有烧坏的元件或短路现象。
如果发现问题,可以尝试更换或修复相应元件。
二、主板无法识别硬件设备当主板无法识别硬件设备时,可以首先检查设备的连接情况。
确保硬件设备已正确连接到主板上,并且插槽或接口没有松动。
如果连接正常,那么可能是设备驱动程序有问题。
可以尝试重新安装或更新设备的驱动程序,或者在BIOS中进行相应设置。
如果以上方法都没有解决问题,那么可能是主板本身出现问题。
可以尝试更换主板,或者送修专业维修店进行维修。
三、主板死机或重启主板死机或重启通常是由于硬件冲突或过热引起的。
可以先进行系统检查,确保系统没有病毒和恶意软件的侵入。
如果系统正常,那么可能是硬件冲突导致的。
可以尝试拔下所有硬件设备,然后逐个重新连接,观察是否会出现死机或重启现象。
如果以上方法都没有解决问题,那么可能是主板过热导致的。
可以查看主板上的散热器是否正常工作,是否有积灰等情况。
可以使用吹风机或专业的电脑清洁剂清洁散热器,并确保主板通风良好。
四、USB口不工作当主板的USB口不工作时,可以首先检查USB设备的连接情况。
确保USB设备已正确连接到主板上,并且插槽或接口没有松动。
如果连接正常,那么可能是USB驱动程序有问题。
可以尝试重新安装或更新USB设备的驱动程序,或者在BIOS中进行相应设置。
如果以上方法都没有解决问题,那么可能是主板USB接口损坏。
可以尝试更换主板,或者送修专业维修店进行维修。
主板点不亮不通电处理方法当主板遇到点不亮、不通电的问题时,可能的原因有很多。
下面介绍一些常见的处理方法:1.检查电源连接:首先确认电源插头是否插紧,电源线是否正常连接到电源插座。
可以尝试更换电源线或插座进行测试,确保电源供应正常。
2.检查电源开关:确保电源开关打开且正常工作。
有些主板上还会有独立的开关,也要检查一下。
3.检查电源故障:如果电源开关打开但没有任何反应,可能是电源本身出现故障。
可以尝试更换一个已经确认工作正常的电源进行测试。
4.检查内存条:有时候内存条没有插好也会导致主板无法启动。
可以尝试重新插拔内存条,确保插好并且插牢固。
5.检查显卡:如果使用独立显卡,可以尝试将显卡重新插拔一次,确保连接正常。
如果有多个显卡插槽,可以尝试更换插槽。
6.清理内部灰尘:主板上积聚的灰尘和脏污也可能导致接触不良,进而导致主板无法启动。
可以使用压缩气雾罐或者软毛刷清理主板表面和插槽。
7.检查CPU:如果CPU出现问题,主板也可能无法启动。
可以尝试重新插拔CPU并确保连接正常,同时检查CPU风扇是否工作正常。
8.检查BIOS电池:BIOS电池提供电力给主板,如果电池电量低或者没电,会导致主板无法启动。
可以尝试更换电池。
9.排除其他硬件故障:除了上述部分硬件故障外,其他硬件如硬盘、光驱、键盘鼠标等也可能导致主板无法启动。
可以尝试断开其他硬件之后再次开机。
10.重置BIOS设置:如果所有的硬件都没有问题,可以尝试重置BIOS设置。
可以通过短接BIOS重置跳线或者拔掉BIOS电池等方法进行重置。
11.寻求专业帮助:如果经过上述方法仍然无法解决问题,可能是主板或其他硬件出现了故障。
可以寻求专业的计算机维修人员或者售后服务进行检修。
需要注意的是,在操作电子产品时,一定要保证安全,断开电源,并避免静电等问题。
对于不了解的操作,最好寻求专业人员的帮助。
电脑主板不通电的解决方法电脑主板是电脑的重要组成部分之一,它可以说是电脑的中心控制器,为电脑的各种设备提供电源供给,以及信息传输、处理等功能。
因此,电脑主板不工作或不通电,对于电脑的正常运行会造成严重的影响。
如果出现这种情况,我们就需要采取相应的措施来解决问题。
本文将就电脑主板不通电的解决方法进行详细介绍。
1.检查电源连接电脑主板的电源连接是影响电脑是否能正常工作的重要因素之一。
一旦电源连接出现问题,电脑就无法正常运行。
因此,当电脑主板不通电时,我们首先需要检查一下电源的连接是否牢固,有没有松动或脱落。
如果电源连接有问题,应立即将其插好,以确保电脑能够正常工作。
2.检查电源开关如果电脑主板的电源连接没有问题,却依然无法正常工作,我们就需要检查电源开关是否处于打开状态。
如果开关处于关闭状态,我们应把它打开,然后再试一下电脑能否正常工作。
3.检查内存条电脑主板的内存条也是电脑无法正常工作的原因之一。
当电脑主板无法通电时,我们可以尝试拆卸内存条,然后重新插上,确保内存条插好。
如果内存条损坏,我们也需要及时替换。
4.检查CPUCPU是电脑主板上最重要的元件之一。
如果CPU连接不良或损坏,电脑就无法正常工作。
因此,当电脑无法通电时,我们可以尝试检查一下CPU的连接情况,看看它是否松动或者损坏。
如果CPU损坏,则需要及时更换。
5.更换电源电脑主板无法通电的原因还可能是电源损坏。
当电脑无法通电时,我们可以尝试更换一个好的电源来检查一下。
如果更换电源后电脑正常工作,那么就说明原来的电源有问题。
6.寻求专业帮助如果您在以上几点都检查完毕后仍无法解决问题,那么可能是电脑主板本身出现了问题。
在这种情况下,我们需要寻求专业人士的帮助,以帮助诊断并解决问题。
总结:通过以上几个方面的检查和处理,电脑主板不能通电的问题很有可能能够得到解决。
在检查和修复过程中,我们需要特别注意安全问题,避免对电脑内部造成二次伤害。
如果电脑主板不能通电是由于硬件组件的损坏所造成的,我们应及时更换或修复,以免给我们的电脑带来不必要的损害和危害。
主板点不亮不通电处理方法
主板是电脑的核心部件之一,如果主板点不亮或者无法通电,那么整个电脑就无法正常工作。
这种情况可能会让人感到非常困扰,但是只要掌握了正确的处理方法,就可以轻松解决问题。
我们需要检查电源是否正常。
如果电源故障,那么主板就无法正常工作。
我们可以通过以下几个步骤来检查电源:
1.检查电源插头是否插紧,电源线是否损坏。
2.检查电源开关是否打开,电源是否通电。
3.使用万用表检查电源输出电压是否正常。
如果电源正常,那么我们需要检查主板是否损坏。
主板损坏可能会导致点不亮或者无法通电的情况。
我们可以通过以下几个步骤来检查主板:
1.检查主板上的电容是否鼓包或者漏液。
2.检查主板上的插槽是否损坏或者变形。
3.检查主板上的芯片是否烧毁或者损坏。
如果主板损坏,那么我们需要更换主板。
如果主板没有损坏,那么我们需要检查其他硬件设备是否正常。
例如,内存条、显卡、硬盘等设备可能会导致主板无法正常工作。
我们可以通过以下几个步骤
来检查其他硬件设备:
1.检查内存条是否插紧,是否损坏。
2.检查显卡是否插紧,是否损坏。
3.检查硬盘是否插紧,是否损坏。
如果其他硬件设备正常,那么我们可以尝试清洁主板。
主板上的灰尘和污垢可能会导致主板无法正常工作。
我们可以使用专业的清洁剂和刷子来清洁主板。
如果主板点不亮或者无法通电,我们需要先检查电源是否正常,然后检查主板是否损坏,最后检查其他硬件设备是否正常。
如果以上方法都无法解决问题,那么我们需要寻求专业的维修服务。
电脑主板不通电的解决方法电脑主板不通电的解决方法导语:在有些时候当我们遇到了电脑主板不通电的情况,该怎么去解决呢?那么下面就由店铺来给你们说说关于电脑的主板不通电的解决方法吧,希望可以帮到你们哦!电脑不通电,可能有以下原因:1、电源线故障。
比如电源线被桌子压断但外表看不出来;或者电源线和电源的插口没插牢。
如果显示器的电源线是单独的,而不是接在主机的电源上,将显示器的开关打开,显示器指示灯亮的话,说明这根电源线是好的。
将这根好的电源线接在主机的电源上,如果能正常开机就说明电源线没问题,如果不能正常开机则说明电源线损坏,这时只要换一根电源线就可以解决问题了。
2、主机电源故障。
主机电源损坏的情况也时有发生,在判断电源是否损坏的时候,必须将电源与主机板的连线和所有硬盘、光驱、软驱等的电源接头都拔下来,保证电源不带任何设备,处于空载状态。
如果是老的AT电源,只要通过电源开关就可以让电源在空载的情况下转动;如果是ATX电源,则必须找一根短接线,将电源与主机板连接的40芯插头的绿线与其中的任何一根黑线短接在一起,接上电源线,通上市电就可以让ATX电源空载转动。
通过通电后查看电源风扇是否转动就可以判断出电源的好坏了。
3、机箱上的电源开关线损坏。
ATX电源的开关是软开关,通过一根连线与主机板相连,如果这根开关线损坏主机也启动不了。
判断这根连线是否损坏的方法是将其与主机板的连线拔下来,在保证电源正常接通的情况下,用改锥或短接线将主机板上的POWER ON短接,注意不要碰到主板上的其它元件,以免损坏主机板。
如果能正常开机,则说明开关线损坏,此时更换一根软开关线就可以了。
需要注意的是,在执行以上操作时,应将机箱上的复位键(RESET)与主板的连线也拔下来,因为有些机箱的质量不是很好,如果复位键的连线短路的话,主机总在重启状态,也开不了机的。
4、主板故障。
这里我们要用到的一种方法是“替换法”,就是从其它一台运行正常的计算机上取下内存条、CPU、显卡,依次替换有故障机器上的.内存、CPU、显卡。
浅谈维修主板芯片级故障[摘要]:开机电路是电脑主板中重要的电路之一,而主板的开关机按键动作比较频繁,因此开机电路的故障率变得比较高,它控制着主板正常开机工作,当开机电路出现故障时,将会导致整个电脑主板无法工作。
[关键词]:无法加电;自动关机;一、开机电路故障维修故障分析:造成这种故障的原因主要有两个方面,一个是主板开机电路故障,一个是主板CPU供电电路或时钟电路和复位电路故障。
检测和处理方法如下:(1)检查主板中元器件是否完好,比如有没有出现烧黑、爆裂的元器件,如有将其更换,再进行检测。
如果没有,为主板通电。
(2)检查CPU供电电路、时钟电路和复位电路是否有故障;如果能开机则是开机电路的故障。
(3)检测CMOS电池是否有电,方法是用万用表调档至电压20的量程,用黑色表笔接地,红色表笔接电池正极,测量电池是否有电,或电压是否正常(正常为2.6V-3.3V)。
(4)如果电池正常,再检查CMOS跳线是否正确。
正常情况下,CMOS跳线应插在“Normal”标识设置上。
(5)如果CMOS跳线正确,接着用万用表电压档测量主板开关针有无3.3V或5V电压。
如果没有,则通过跑电路检查电源开关针到电源插座间所连接的元器件。
如果连接的元器件损坏,将其更换。
(6)如果电源开关针正常,需要测量实时晶振是否起振。
起振电压一般为0.5V-1.6V。
如果没有就要更换晶振和其旁边的滤波电容。
(7)晶振正常,下面就接着用跑线路的方法测量电源开关到南桥或者I/O 芯片之间是否有低电压输入。
如果没有,一般是南桥或I/O芯片之间的门电路或三极管损坏。
如果有低电压输入到南桥或I/O芯片,接着测量ATX电源绿线到南桥或I/O芯片之间是否有低电压输入。
如果没有则是ATX电源连接南桥或I/O芯片之间的元器件有损坏,检查将其换掉。
(8)如果上述都无故障,则是南桥或I/O芯片损坏,将其换掉开机电路是主板电路中最容易出现故障的一个电路。
二、CPU供电电路检修与维修CPU供电电路有故障可能会引起电脑死机或不能开机,使用主板诊断卡对主板进行检测时,如果主板诊断卡数码管显示“00”,这时就要怀疑主板CPU供电电路有故障。
竭诚为您提供优质文档/双击可除h61主板电源规范篇一:h61系列主板不上电不开机芯片级维修大全h61系列不上电、不开机维修大全目检不良板看不良板是否有缺件,空焊,短路连锡,pch 板有无撞伤,各元器件是否有烧伤,是否错料,芯片是否反向及其它接触性及制程问题.对不良板进行放电操作,例如电池反装.然后量测基本电压阻抗有无对地.若有应该先把对地故障先排除.基本电压及VcoRe,Vtt对地短路,VcoRe&Vtt与+12V短路皆会导致不上电.量测5Vdual是否有输出.量测3Vdual_pch是否有3.3V若无按下列线路图进行维修,3Vdual_pch由5Vsb通过q62直接转出,基本不受其它信号影响,这个比较好修.需要注意量测3Vdual_pch对地阻抗是否正常.量测x2晶振是否起振,频率是否为32.768khz,若异常,按下列线路图进行维修这个主要量测的地方有:R243阻值是否为10mohm,c99&c98是否不良或被击穿,晶振是否不良,y1&y2与pch之间是否断线.注意需量测y1&y2对地阻抗是否正常.3.量测pchRtc模块各信号电压是否正常,如以下线路图所示:注意量测-RtcRst,-sRtcRst,pch_dpwRok,dswVRmen电压是否正常(一般为3.0V—3.3V之间),各信号与pch之间是否有断线,一般量测各信号线之阻抗基本能判断出来。
维修过程中最常见的问题有d2不良,c125&c95被击穿,信号线与pch之间断线.4.量测pch是否有发出-depslp信号(一般电压为3.3V),在pch正常的情况下,满足1&2&3&条件,pch基本就能够发出-depslp信号,维修过程中最常见的问题有pch不良,信号线断线,及信号线对地短路.5.当-depslp有高电平信号后就会通过一系列晶体管逻辑输出5Vdual,如下列线路图所示图1图2图3图4图55Vdual上电前由5Vsb通过q69转出,上电后5Vdual由Vcc通过q53转出,其中q69为p沟道mos管(栅机第3pin为低电平时源机和漏极导通),q53为n沟道mos管(栅机第3pin 为高电平时源机和漏极导通),如图2所示上电前5Vdual时序:-depslp(h)>5Vl_en(l)>p_en(l)>5Vdual(h).其中h代表高电平,l代表低电平.维修过程中遇到的特殊现象:1.图2中R405缺件,可正常开机,进不了win7,此R405缺件导致5Vdual不论上电前还是上电后均由5Vsb供给,5Vsb可提供功率比Vcc小很多,所以R405缺件导致主板5Vdual供电不足.2.图2中R411缺件,不良现象为用万用表量测时q69第1脚电压慢慢降低而5Vdual电压慢慢升高,当5Vdual达到一定值之后触发后可正常上电开机.3.5Vdual阻抗偏低很多时5Vdual从5V一直慢慢降低.4.主板上控制5Vdual输出的信号主要为-depslp信号.5Vdual有输出后5V一方面给外设供电,一方面通过q66转换成3Vdual,3Vdual再直接转出-RsmRst信号发往pch.如下图所示从图中可以看出5Vdual>3Vdual>-RsmRst都是一个非常简单逻辑性强的过程,如果哪一环节出了问题,基本能很快判定故障所在.案例分析:一不良板不上电,风扇免免强强转一下就停了,待机电压和阻抗一切都正常.细心观察发现3Vdual上电前电压为3.3V上电的瞬间突然跳变为3.25V,一般3Vdual,5Vdual电压都会稳定不变的,此板很明显为3Vdual功率不足,更换q66后,主板可正常上电开机修复ok.另一方面3Vdual_pch通过晶体管逻辑转换出pch_dpwRok信号,从下图可以看出这一信号在3Vdual_pch有输出后就逻辑转换出pch_dpwRok信号输入至pch.维修过程中容易遇到的情况有c124c93被击穿,q34及q35不良.pch满足一系列条件后会发出-slp_s3&–s4_s5信号至sio的102pin&108pin,-s(h61主板电源规范)lp_s3&–s4_s5信号在主板上起着至关重要的作用.注意如果遇到主板pch满足一系列条件且-slp_s3&–s4_s5信号对地阻抗正常情况下并没有发出-slp_s3&–s4_s5信号,此时别急着干pch,有些主板上电前pch不会发出-slp_s3&–s4_s5信号至sio,但是上电后一定会发出.如图6所示:-slp_s3信号逻辑输出了4个至关重要电。

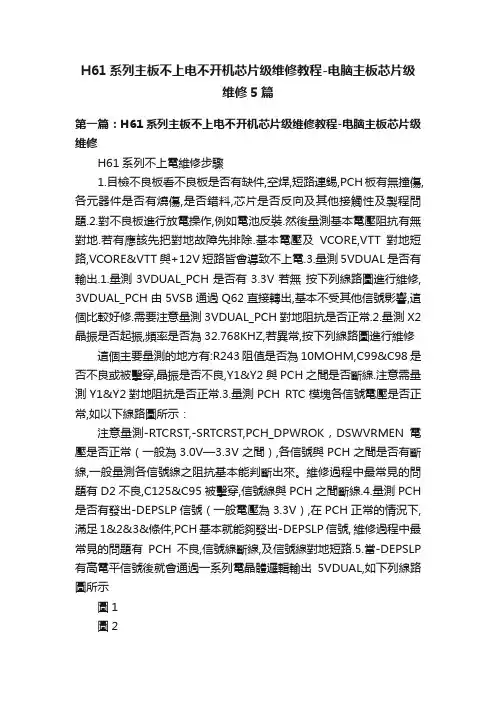

H61系列主板不上电不开机芯片级维修教程-电脑主板芯片级维修5篇第一篇:H61系列主板不上电不开机芯片级维修教程-电脑主板芯片级维修H61系列不上電維修步驟1.目檢不良板看不良板是否有缺件,空焊,短路連錫,PCH板有無撞傷,各元器件是否有燒傷,是否錯料,芯片是否反向及其他接觸性及製程問題.2.對不良板進行放電操作,例如電池反裝.然後量測基本電壓阻抗有無對地.若有應該先把對地故障先排除.基本電壓及VCORE,VTT對地短路,VCORE&VTT與+12V短路皆會導致不上電.3.量測5VDUAL是否有輸出.1.量測3VDUAL_PCH是否有3.3V若無按下列線路圖進行維修, 3VDUAL_PCH由5VSB通過Q62直接轉出,基本不受其他信號影響,這個比較好修.需要注意量測3VDUAL_PCH對地阻抗是否正常.2.量測X2晶振是否起振,頻率是否為32.768KHZ,若異常,按下列線路圖進行維修這個主要量測的地方有:R243阻值是否為10MOHM,C99&C98是否不良或被擊穿,晶振是否不良,Y1&Y2與PCH之間是否斷線.注意需量測Y1&Y2對地阻抗是否正常.3.量測PCH RTC模塊各信號電壓是否正常,如以下線路圖所示:注意量測-RTCRST,-SRTCRST,PCH_DPWROK,DSWVRMEN電壓是否正常(一般為3.0V—3.3V之間),各信號與PCH之間是否有斷線,一般量測各信號線之阻抗基本能判斷出來。
維修過程中最常見的問題有D2不良,C125&C95被擊穿,信號線與PCH之間斷線.4.量測PCH 是否有發出-DEPSLP信號(一般電壓為3.3V),在PCH正常的情況下,滿足1&2&3&條件,PCH基本就能夠發出-DEPSLP信號, 維修過程中最常見的問題有PCH不良,信號線斷線,及信號線對地短路.5.當-DEPSLP 有高電平信號後就會通過一系列電晶體邏輯輸出5VDUAL,如下列線路圖所示圖1圖2圖3圖4圖5 5VDUAL上電前由5VSB通過Q69轉出,上電後5VDUAL由VCC通過Q53轉出,其中Q69為P溝道MOS管(柵機第3pin為低電平時源機和漏極導通),Q53為N溝道MOS管(柵機第3pin為高電平時源機和漏極導通),如圖2所示上電前5VDUAL時序:-DEPSLP(H)> 5VL_EN(L)>P_EN(L)>5VDUAL(H).其中H代表高電平,L代表低電平.維修過程中遇到的特殊現象:1.圖2中R405缺件,可正常開機,進不了WIN7,此R405缺件導致5Vdual不論上電前還是上電後均由5VSB供給,5VSB可提供功率比VCC小很多,所以R405缺件導致主板5VDUAL 供電不足.2.圖2中R411缺件,不良現象為用万用表量測時Q69第1腳電壓慢慢降低而5Vdual電壓慢慢升高,當5Vdual達到一定值之後觸發后可正常上電開機.3.5VDUAL阻抗偏低很多時5VDUAL從5V一直慢慢降低.4.主板上控制5VDUAL輸出的信號主要為-depslp信號.4.5Vdual 有輸出後5V一方面給外設供電,一方面通過Q66轉換成3VDUAL,3VDUAL再直接轉出-RSMRST信號發往PCH.如下圖所示從圖中可以看出5VDUAL>3VDUAL>-RSMRST都是一個非常簡單邏輯性強的過程,如果哪一環節出了問題,基本能很快判定故障所在.案例分析:一不良板不上電,風扇免免強強轉一下就停了,待機電壓和阻抗一切都正常.細心觀察發現3VDUAL上電前電壓為3.3V上電的瞬間突然跳變為3.25V,一般3VDUAL,5VDUAL電壓都會穩定不變的,此板很明顯為3VDUAL功率不足,更換Q66後,主板可正常上電開機修復OK.5.另一方面3VDUAL_PCH通過電晶體邏輯轉換出PCH_DPWROK信號,從下圖可以看出這一信號在3VDUAL_PCH有輸出後就邏輯轉換出PCH_DPWROK信號輸入至PCH.維修過程中容易遇到的情況有C124 C93被擊穿,Q34及Q35不良.6.PCH滿足一系列條件後會發出-SLP_S3&–S4_S5信號至SIO的102pin& 108pin,-SLP_S3&–S4_S5信號在主板上起著至關重要的作用.注意如果遇到主板PCH滿足一系列條件且-SLP_S3&–S4_S5信號對地阻抗正常情況下並沒有發出-SLP_S3&–S4_S5信號,此時別急著干PCH,有些主板上電前PCH不會發出-SLP_S3&–S4_S5信號至SIO,但是上電後一定會發出.如圖6所示:-SLP_S3信號邏輯輸出了4個至關重要電壓的使能信號,-SLP_S3信號沒有高電平輸出的話這4個電壓全部要被拉為低電平.如圖7所示:-SLP_S3&–S4_S5信號同時邏輯輸出DDR_EN信號,-SLP_S3&–S4_S5信號哪個沒加到都會導致主板無DDR電壓輸出.在維修中需要注意:1.這兩個信號在主板上布线太長容易造成斷線.2.這兩個信號如果阻抗偏低很多的話會造成不上電,一般是所接濾波電容被擊穿,PCH不良或BGA短路造成.圖6圖77.當觸發CASEOPEN時,SIO第106pin會收到一個低電平信號,caseopen原理為如下圖F_PANEL中第6pin與第8pin短路,只要短路時間大於3ms主板就會上電,從下圖可以看出-PWRBTSW觸發前由3VDUAL_PCH拉為高電平, 觸發時低電平信號直接灌輸至-PWRBTSW信號.在維修中注意ESD17缺件不影響上電,但是不能重啟,且ESD17容易被靜電擊穿.8.SIO收到-PWRBTSW低電平信號后便會發出PWRBTSW高電平(3.3V)觸發前雖然有3VDUAL_PCH通過電阻R140給PWRBTSW信號供電但是該信號被SIO默認為低電平,SIO 是一塊可供編程的芯片,像比較熟悉89C51芯片一樣,裏面都燒錄了程序,通過編程可以對某些引腳進行位定義.當SIO收到-PWRBTSW低電平信號后沒有發出PWRBTSW高電平信號,不要急著干SIO應該先量測SIO供電IT_VCCH是否為3.3V, IT_VCCH是直接由3VDUAL供給的.若供電正常,應量測SIO每個引腳的阻抗是否有對地,短路,空焊等異常.9.當PCH收到PWRBTSW高電平信號後SIO會同時把107pin –PSON 信號拉為低電平-PSON由5V變為低電平後ATX開始供電。
电脑主板不开机的通杀维修方法
1、清理主机内灰尘,检查各线路情况,查看是否有没插好、松动或者接触不良的线路,检查开机按键是否正常。
2、取下内存条,用橡皮擦擦拭内存条金手指,再装机测试。
如还是不能正常开机,更换内存条或者内存插槽测试。
3、取下显卡擦拭显卡金手指装机测试。
如还是无显示,更换显卡测试。
4、更换电源测试。
5、拆下CPU重新安装测试,排除CPU接触不良。
由于CPU几乎不坏,所以一般不怀疑CPU。
只有更换主板后还是无法正常使用的情况下,才考虑CPU损坏的可能。
6、更换主板测试。
一般如果换过内存、显卡和电源,还是无法正常开机,那么这个时候可以初步锁定主板故障。
按照以上步骤进行通杀维修后,如果还是无法解决电脑主板不开机的问题,建议联系专业维修人员进行检查和维修。
H61系列不上電維修步驟1.目檢不良板看不良板是否有缺件,空焊,短路連錫,PCH板有無撞傷,各元器件是否有燒傷,是否錯料,芯片是否反向及其他接觸性及製程問題.2.對不良板進行放電操作,例如電池反裝.然後量測基本電壓阻抗有無對地.若有應該先把對地故障先排除.基本電壓及VCORE,VTT對地短路,VCORE&VTT 與+12V短路皆會導致不上電.3.量測5VDUAL是否有輸出.1.量測3VDUAL_PCH是否有3.3V若無按下列線路圖進行維修, 3VDUAL_PCH由5VSB通過Q62直接轉出,基本不受其他信號影響,這個比較好修. 需要注意量測3VDUAL_PCH對地阻抗是否正常.2.量測X2晶振是否起振,頻率是否為32.768KHZ,若異常,按下列線路圖進行維修這個主要量測的地方有:R243阻值是否為10MOHM,C99&C98是否不良或被擊穿,晶振是否不良,Y1&Y2與PCH之間是否斷線.注意需量測Y1&Y2對地阻抗是否正常.3.量測PCH RTC模塊各信號電壓是否正常,如以下線路圖所示:注意量測-RTCRST, -SRTCRST,PCH_DPWROK,DSWVRMEN電壓是否正常(一般為3.0V—3.3V之間),各信號與PCH之間是否有斷線,一般量測各信號線之阻抗基本能判斷出來。
維修過程中最常見的問題有D2不良,C125&C95被擊穿,信號線與PCH之間斷線.4.量測PCH是否有發出-DEPSLP信號(一般電壓為3.3V),在PCH正常的情況下,滿足1&2&3&條件,PCH基本就能夠發出-DEPSLP信號, 維修過程中最常見的問題有PCH不良,信號線斷線,及信號線對地短路.5.當-DEPSLP有高電平信號後就會通過一系列電晶體邏輯輸出5VDUAL,如下列線路圖所示圖1圖2圖3圖4圖55VDUAL上電前由5VSB通過Q69轉出,上電後5VDUAL由VCC通過Q53轉出,其中Q69為P溝道MOS管(柵機第3pin為低電平時源機和漏極導通),Q53為N溝道MOS 管(柵機第3pin為高電平時源機和漏極導通),如圖2所示上電前5VDUAL時序: -DEPSLP(H)> 5VL_EN(L) >P_EN(L)>5VDUAL(H).其中H代表高電平,L代表低電平.維修過程中遇到的特殊現象:1.圖2中R405缺件,可正常開機,進不了WIN7,此R405缺件導致5Vdual不論上電前還是上電後均由5VSB供給,5VSB可提供功率比VCC小很多,所以R405缺件導致主板5VDUAL供電不足. 2.圖2中R411缺件,不良現象為用万用表量測時Q69第1腳電壓慢慢降低而5Vdual 電壓慢慢升高,當5Vdual達到一定值之後觸發后可正常上電開機.3. 5VDUAL阻抗偏低很多時5VDUAL從5V一直慢慢降低.4. 主板上控制5VDUAL輸出的信號主要為-depslp信號.4.5Vdual 有輸出後5V一方面給外設供電,一方面通過Q66轉換成3VDUAL,3VDUAL再直接轉出-RSMRST信號發往PCH.如下圖所示從圖中可以看出5VDUAL>3VDUAL>-RSMRST都是一個非常簡單邏輯性強的過程,如果哪一環節出了問題,基本能很快判定故障所在.案例分析:一不良板不上電,風扇免免強強轉一下就停了,待機電壓和阻抗一切都正常.細心觀察發現3VDUAL上電前電壓為3.3V上電的瞬間突然跳變為3.25V,一般3VDUAL,5VDUAL 電壓都會穩定不變的,此板很明顯為3VDUAL功率不足,更換Q66後,主板可正常上電開機修復OK.5.另一方面3VDUAL_PCH通過電晶體邏輯轉換出PCH_DPWROK信號,從下圖可以看出這一信號在3VDUAL_PCH有輸出後就邏輯轉換出PCH_DPWROK信號輸入至PCH.維修過程中容易遇到的情況有C124 C93被擊穿,Q34及Q35不良.6.PCH滿足一系列條件後會發出-SLP_S3&–S4_S5信號至SIO的102pin&108pin,-SLP_S3&–S4_S5信號在主板上起著至關重要的作用.注意如果遇到主板PCH滿足一系列條件且-SLP_S3&–S4_S5信號對地阻抗正常情況下並沒有發出-SLP_S3&–S4_S5信號,此時別急著干PCH,有些主板上電前PCH 不會發出-SLP_S3&–S4_S5信號至SIO,但是上電後一定會發出.如圖6所示:-SLP_S3信號邏輯輸出了4個至關重要電壓的使能信號,-SLP_S3信號沒有高電平輸出的話這4個電壓全部要被拉為低電平.如圖7所示:-SLP_S3&–S4_S5信號同時邏輯輸出DDR_EN信號,-SLP_S3&–S4_S5信號哪個沒加到都會導致主板無DDR電壓輸出.在維修中需要注意:1.這兩個信號在主板上布线太長容易造成斷線.2.這兩個信號如果阻抗偏低很多的話會造成不上電,一般是所接濾波電容被擊穿,PCH不良或BGA短路造成.圖6圖77.當觸發CASEOPEN時,SIO第106pin會收到一個低電平信號,caseopen原理為如下圖F_PANEL中第6pin與第8pin短路,只要短路時間大於3ms主板就會上電,從下圖可以看出-PWRBTSW觸發前由3VDUAL_PCH拉為高電平,觸發時低電平信號直接灌輸至-PWRBTSW信號.在維修中注意ESD17缺件不影響上電,但是不能重啟,且ESD17容易被靜電擊穿.8.SIO收到-PWRBTSW低電平信號后便會發出PWRBTSW高電平(3.3V)觸發前雖然有3VDUAL_PCH通過電阻R140給PWRBTSW信號供電但是該信號被SIO 默認為低電平,SIO是一塊可供編程的芯片,像比較熟悉89C51芯片一樣,裏面都燒錄了程序,通過編程可以對某些引腳進行位定義.當SIO收到-PWRBTSW低電平信號后沒有發出PWRBTSW高電平信號,不要急著干SIO應該先量測SIO供電IT_VCCH是否為3.3V, IT_VCCH是直接由3VDUAL供給的.若供電正常,應量測SIO每個引腳的阻抗是否有對地,短路,空焊等異常.9.當PCH收到PWRBTSW高電平信號後SIO會同時把107pin –PSON信號拉為低電平-PSON由5V變為低電平後ATX開始供電。
初级主板芯片级维修教程初级主板芯片级维修教程对于电脑维修工程师来说,主板维修是一项非常重要的工作,而主板芯片级维修更是其中的一个重要环节。
由于主板芯片级维修的难度和繁琐程度比较高,因此需要维修人员有一定的专业知识和实践经验。
本文将对初级主板芯片级维修教程进行详细介绍。
一、维修工具准备在进行主板芯片级维修前,需要准备工具和材料如下:1. 复印纸或笔记本:记录维修过程中的问题和解决方法。
2. 直流电源:用于给主板供电。
3. 数字万用表:用于测试电路板上各组件的电压、电流等参数。
4. 飞线细铜丝:用于连接芯片需要检测的引脚上。
5. 高温电烙铁:用于逐一弄明芯片的焊点。
6. 挑针:用于去除主板上的焊渣、接线缝隙等杂物。
7. 焊锡线和助熔剂:用于焊接芯片。
二、主板芯片级维修技术主板芯片级维修涉及到多种不同的技术,这里简单介绍几种重要的维修技术。
1. 主板电源电路维修:这是主板最基本的维修工作。
维修步骤包括检查电极、修补电源电路、修补电容器等。
2. 主板信号电路维修:信号电路由芯片组成,维修步骤包括检查芯片、检查电容电感器和电阻器的三极元件等。
3. 主板BIOS维修:BIOS固件是电脑启动程序和系统设置的关键,维修过程包括BIOS刷新、弃坑修和BIOS芯片更换等。
4. 主板芯片维修:对于芯片损坏或者出现问题,需要进行芯片维修或替换。
维修步骤包括查找芯片的使用手册,了解芯片功能,通过读写保护或者逐一测试每个引脚,最后用新的芯片或自己制作的替代芯片进行更换。
三、主板芯片级维修注意事项在进行主板芯片级维修之前,要注意以下几点。
1. 充分了解维修目标。
在开始维修之前,需要了解维修目标的具体情况,比如型号、故障情况等。
2. 保持稳定的操作环境。
在进行维修过程中,要确保附近没有电磁干扰源,保持操作环境稳定,避免紧张的情况带来的错误。
3. 及时收集维修过程中的问题和解决方法。
在进行维修过程中,需要及时记录问题和解决方案,以便日后查阅和参考。
电脑主板不通电维修在有些时候我们的电脑主板不通电了,那该怎么维修呢?那么下面就由店铺来给你们说说电脑主板不通电的维修方法吧,希望可以帮到你们哦!电脑主板不通电的维修方法一、外观的检测当我们拿到一块主板维修时,首先不要急于上电,应该先检查一下主板的外观。
1、检查主板上的主要元件有无烧伤的痕迹,重点观察南北桥、I/O、供电MOS管,各种插槽等。
如发现有明显的烧伤、损坏,则首先要将烧伤,损坏的部件给予更换。
2、检查主板上PCB是否有划伤、划断线、PCB烧断、掉件等人为故障,如有此类故障,则首先进行补线、补件的工作。
观察的主要方向是主板的边缘以及背面。
二、未插ATX电源前的测量主板上电前首先要用万用表的二极管档量测主板上是否有短路的地方(其方法是将万用表打到二极管档位,红表笔接地黑表笔接电压测试点,我们称其为测量主板的对地阻值),千万不可直接上电,不然可能会导致短路的现象更加严重,引起其它元件的烧坏。
1、测量主板ATX电源上的3.3V、5V、5VSB、12V电压是否有对地短路现象,一般来说,其对地的阻值应在100多欧以上(各种板型的不同会有所差异,以公司下发的测试规范为准,或以同类产品电性能OK的好板为准),如果在100欧以下或更小阻值,就有可能处于短路状态(新款的主板,3.3V电压对地的正常值阻大约在100欧左右,12V的电压阻值一般在400、500欧以上,所以这个100欧的数值只可作为参考的数字)。
如果有短路的情况,则根据短路的具体情况来排处短路的故障。
2 、测量4PIN的小ATX插头上的12V电源口对地是否短路(此12V与大ATX上的12V非一路电压,这个12V电压主要是为CPU电压芯片及MOS管提供的电压),如果12V电压有短路现象,则测量CPU的供电部分的MOS管,看是否有击穿的现象,在实际维修中,多数是上管击穿,我们可以首先测量各相供电的上管的G、S极;D、S极之间的阻值来判断是那一相的上管被击穿,并加以更换,同时需要注意的是,在条件允许的情况下,最好将整个一相的上下管都更换,并且将驱动芯片也一并更换。
电脑主板不加电如何维修流程主板不上电的故障,在日常维修中比较常见,其实从我的维修经验上来说,不上电的故障是最好修的,只是大家在维修过程中没有掌握正确的维修流程,所以思路也就不正确,在这里向大家作一个关于主板不上电维修的流程的大致介绍,希望对大家维修此类主板时有所帮助!一、外观的检测拿到一块客户送修的主板,所先要向客户问明主板的具体故障现象,在没有问清楚故障现象的时候,最好不要通电检测,以防有不必要的麻烦,在询问客户的时间,我们就可以先对主板的外观作一个大致的检查。
1.检查主板上的主要元件有无烧伤的痕迹,重点观察南北桥、I/O、供电MOS管,如发现有明显的烧伤,则首先要将烧伤的部分给予更换。
由于南桥的表面颜色较深,轻微的烧伤痕迹可能不太容易观察到,这种时候,我们可以把板子倾斜一定的角度,对着日光或灯光进行查看。
在看有否烧伤的同时,还要闻一下主板上是否有刺激性的气味,这也是主板是否有烧伤的依据之一。
2.检查主板上PCB是否有断线、磕角、掉件等人为故障,如有此类故障,则首先进行补线、补件的工作。
观察的主要方向是主板的边缘以及背面。
二、未插ATX电源前的量测如果确定客户描述的故障是主板不上电,则首先要用万用表的二极管档量测主板上是否有短路的地方(其方法是将万用表打到二极管档位,红表笔接地黑表笔接欲测试点,我们可称其为量测对地阻值),千万不可直接上电,不然可能会导致短路的现象更加严重,引起其它元件的烧毁。
1.量测ATX电源上的3.3V、5V、5VSB、12V电压是否有对地短路现象,通常来说,其对地的阻值应在100以上,如果有在100以下的现象,则有可能处于短路状态(PS:新款的主板,3.3V电压对地的正常值阻可能在100左右,所以这个100的数值只可以作为参考性的数字,而非准确的指标,最好的方法是找一块同样的主板来进行对比量测)。
如果有短路的情况,则根据短路的具体电压用更换法来排处短路的故障。
2.量测4PIN的小ATX插头上的12V电源口对地是否短路(此12V与大ATX上的12V非一路电压,不可以混为一谈,这个12V电压主要是为CPU提供工作的电压),如果12V电压有短路现象,则量测CPU的PWM供电部分的MOS管,看是否有击穿的现象,在实际维修中,多数是上管击穿,我们可以首先量测各相供电的上管的G、S极;D、S极之间的阻值来判断是那一相的上管被击穿,并加以更换,同时需要注意的是,在条件允许的情况下,最好将整个一相的上下管都更换,并且将驱动芯片也一并更换。
主板不开机怎么维修在有些时候我们的主板不开机了,这该怎么维修呢?下面就由店铺来为你们简单的介绍主板不开机的维修方法吧!希望你们喜欢!主板不开机的维修方法:第一步:检修前的准备首先排除主电源故障。
接好电源,按开机键开机。
如果不能通电,拆开机箱后盖,把ATX电源线拔下来,用镊子短接绿线和黑线。
如果此时电源风扇转,说明电源是好的。
如果不转,更换电源。
在更换电源之前记得要量一下主板上ATX接口各脚对地阻值是否正常,有无短路现象,以免烧坏新电源。
然后排除机箱面板故障。
如果电源是好的,把ATX电源线重新插上主板,找到主板上的开关针然后拨出,用螺丝刀短接开关针触发电源开关,看能不能开机,如果能,就说明是主机箱的开关坏,把主机箱开关拆出清洗。
如果短路开关针触发电源还是不能开机,说明故障在主板。
检查外观。
确定故障在主板后,检查主板上的主要元件有无烧伤的痕迹,电解电容有无鼓包。
重点观察南北桥、I/O、供电MOS管。
如发现有明显的烧伤,则首先要将烧伤的部分给予更换。
有时我们需要把主板从机箱上拆下来,把板上的灰尘清扫干净,以免妨碍检修。
主要观察主板的边缘以及背面,如有PCB边缘断线、磕角、掉件等人为故障,则首先要进行补线、补件的工作。
还有南桥的表面颜色较深,轻微的烧伤痕迹可能不太容易观察到,我们可以把板子倾斜一定的角度,对着日光或灯光进行查看。
在看有否烧伤的同时,还要闻一下主板上是否有刺激性的气味,这也是外观检查的常见方法之一。
第二步:给主板强加电当主板不通电时,首先通过强加电法定位主板不通电的具体故障电路。
也就是说直接短路接绿线和黑线。
如果此时可以加电开机,说明故障在软开机电路本身。
这时我们就用手去触摸I/O芯片、南桥芯片、一些开机门电路。
怀疑是门电路的都可以触摸(门电路一般是8个脚)。
如某个芯片发烫,一般就是此芯片坏了,直接更换。
开机电路里,芯片坏的比例还是很高的。
如果此时不可以加电,说明有严重的短路现象。
ATX电源内部保护,它不允许自己所输出的电压对地,所以电源内部自动保护了。
电脑主板维修教程电脑主板是整个电脑系统的核心部件,负责承载和连接各个硬件设备,并将数据传输至其他部件。
如果主板出现故障,电脑将无法正常工作。
因此,掌握电脑主板维修技巧非常重要。
下面将介绍一些常见的主板故障及其维修方法。
一、不开机:1.检查主板上电源灯是否亮起,如果不亮,说明电源供应存在问题。
可以尝试更换电源或检查电源连接是否稳固。
2.如果电源灯正常,但电脑仍无法开机,可能是主板本身的问题。
此时,可以尝试将电脑内存条、显卡等设备拔下,再重新插入,确保它们与主板接触良好。
3.如果以上方法仍然无效,可能是主板上的元件损坏。
可以使用万用表测试主板上的电容等元件是否正常工作,发现问题后可以尝试更换对应的元件。
二、风扇转动异常:1.如果电脑开机时风扇转动异常或者不转动,首先要检查风扇是否与主板连接良好。
2.如果连接正常,但风扇仍不工作,可能是风扇本身的问题。
可以尝试更换风扇,如果仍然无法解决,可以考虑更换主板。
三、USB接口不工作:1.如果USB口不工作,首先要检查操作系统是否正常识别该接口,如果操作系统无法识别,可能是驱动程序问题。
可以尝试在设备管理器中更新或重新安装USB驱动程序。
2.如果驱动程序正常,但USB口仍然无法工作,可能是主板上的USB 接口受损。
可以尝试使用万用表测试接口是否能够正常供电,如发现供电异常或接口接触不良,可以考虑更换主板。
四、网卡无法连接:1.如果无法连接网络,首先要检查网线是否插紧,并确保路由器和电脑网络设置正确。
2.如果以上方法确定没有问题,可以尝试在设备管理器中检查网卡驱动程序是否正常工作,如果不正常,可以尝试更新或重新安装驱动程序。
3.如果驱动程序正常,但网卡仍然无法连接,可能是主板上的网卡出现故障。
可以尝试使用万用表测试网卡接口的供电情况,如发现问题,可以考虑更换主板或者添加独立网卡。
五、BIOS设置错误:如果主板在启动时出现错误提示或者无法正常进入系统,可能是因为BIOS设置错误。
主板不通电的维修方法与实例1.确定电源供电是否正常:首先,检查电源连接是否松动或脱落。
如果发现问题,重新连接电源线,并确保插头与插座紧密连接。
其次,检查电源是否接通电源开关,并确保电源线没有损坏。
如果以上检查都正常,可以尝试更换电源线或电源供应器,查看是否能够解决问题。
2.检查内存条和显卡是否正确插入主板插槽:有时候,主板不通电的原因可能是由于内存条或显卡没有正确插入主板插槽引起的。
可以将内存条和显卡取出来,再重新插入主板插槽,并确保插紧。
3.检查主板端口是否损坏:主板端口损坏也是主板不通电的一个常见原因。
可以检查USB、音频、视频等端口是否有物理损坏或短路。
如果发现问题,可以尝试更换主板或修复端口。
4.清理主板灰尘和脏污:长时间使用后,主板上可能积累了灰尘和脏污,导致不通电的问题。
可以使用压缩气罐或软刷子等清理工具,将灰尘和脏污清理干净。
5.检查主板供电电容是否损坏:有时候,主板不通电的原因可能是由于供电电容损坏引起的。
可以使用万用表等测试仪器,检查主板上的供电电容是否正常。
如果发现供电电容有问题,可以尝试更换主板或修复电容。
实例:小明的电脑最近突然无法开机,主板一直无法通电。
他首先检查了电源连接,并且确认电源线和插头的连接都没有问题。
然后,他将内存条和显卡取出来再重新插入主板插槽,但问题依旧没有解决。
于是,他又检查了主板上的端口,并没有发现明显的损坏。
接着,他使用了压缩气罐将主板上的灰尘和脏污清理干净,但问题仍然存在。
最后,他使用万用表测试了主板的供电电容,发现其中一个电容损坏。
他决定将电脑送去电脑维修店修理。
维修店的技术人员检查后,确认了主板供电电容损坏的问题,并更换了主板。
之后,电脑可以正常通电和开机了。
总结:主板不通电是电脑故障中常见的一种情况,可以通过检查电源供电、内存条和显卡插槽、主板端口、清理灰尘和脏污以及检查供电电容等方法进行维修。
在处理主板不通电问题时,需要仔细排查可能的原因,并采取相应的措施进行修复。
H61主板开机不加电的维修过程
1、目检不良板看不良板是否有缺件,空焊,短路连锡,PCH板有无撞伤,各元器件是否有烧伤,是否错料,芯片是否反向及其他接触性及制程问题.
2、对不良板进行放电操作,例如电池反装.然后量测基本电压阻抗有无对地.若有应该先把对地故障先排除.基本电压及VCORE,VTT对地短
路,VCORE&VTT与+12V短路皆会导致不上电.
3、量测5VDUAL是否有输出.
a、量测3VDUAL_PCH是否有3.3V若无按下列线路图进行维修,
3VDUAL_PCH由5VSB通过Q62直接转出,基本不受其他信号影响,这个比较好修. 需要注意量测3VDUAL_PCH对地阻抗是否正
常.
b、量测X2晶振是否起振,频率是否为32.768KHZ,若异按下列线路图进行维修
這個主要量測的地方有:R243阻值是否為10MOHM,C99&C98是否不良或被擊穿,晶振是否不良,Y1&Y2與PCH之間是否斷線.注意需量測Y1&Y2對地阻抗是否正常.
c.量測PCH RTC模塊各信號電壓是否正常,如以下線路圖所示:
注意量测-RTCRST, -SRTCRST,PCH_DPWROK,DSWVRMEN电压是否正常(一般为3.0V—3.3V之间),各信号与PCH之间是否有断线,一般量测各信号线之阻抗基本能判断出来。
维修过程中最常见的问题有D2不
良,C125&C95被击穿,信号线与PCH之间断线.
d.量测PCH是否有发出-DEPSLP信号(一般电压为3.3V),在PCH正常的情况下,满足1&2&3&条件,PCH基本就能够发出-DEPSLP信号, 维修过程中最常见的问题有PCH不良,信号线断线,及信号线对地短路.
e.当-DEPSLP有高电平信号后就会通过一系列晶体管逻辑输出5VDUAL,如下列线路图所示
圖1
圖2
圖3
圖4
圖5
1.5VDUAL上电前由5VSB通过Q69转出,上电后5VDUAL由VCC通过Q53
转出,其中Q69为P沟道MOS管(栅机第3pin为低电平时源机和漏极导通)、Q53为N沟道MOS管(栅机第3pin为高电平时源机和漏极导通) 如图2所示上电前5VDUAL时序:-DEPSLP(H) > 5VL_EN(L) > P_EN(L) > 5VDUAL
(H).其中H代表高电平、L代表低电平.维修过程中遇到的特殊现象:1.图2
中R405缺件、可正常开机、进不了WIN7、此R405缺件导致5Vdual 不论上电前还是上电后均由5VSB供给、5VSB可提供功率比VCC小很多、所以R405缺件导致主板5VDUAL供电不足。
2.图2中R411缺件,不良现象为用万用表量测时Q69第1脚电压慢慢降低而5Vdual电压慢慢升高、当5Vdual达到一定值之后触发后可正常上电开机.3。
5VDUAL阻抗偏低很多时
5VDUAL从5V一直慢慢降低.4.主板上控制5VDUAL输出的信号主要为-depslp信号。
2、5Vdual 有输出后5V一方面给外设供电,一方面通过Q66转换成
3VDUAL,3VDUAL再直接转出-RSMRST信号发往PCH.如下图所示
从图中可以看出5VDUAL>3VDUAL>-RSMRST都是一个非常简单逻辑性强的过程,如果哪一环节出了问题,基本能很快判定故障所在.案例分析:一不良板不上电,风扇免免强强转一下就停了,待机电压和阻抗一切都正常.细心观察发现3VDUAL上电前电压为3.3V上电的瞬间突然跳变为3.25V,一般
3VDUAL,5VDUAL电压都会稳定不变的,此板很明显为3VDUAL功率不足,更换Q66后,主板可正常上电开机修复OK.
2.另一方面3VDUAL_PCH通過電晶體邏輯轉換出PCH_DPWROK信號,從下
圖可以看出這一信號在3VDUAL_PCH有輸出後就邏輯轉換出
PCH_DPWROK信號輸入至PCH.
維修過程中容易遇到的情況有C124 C93被擊穿,Q34及Q35不良.
3、PCH满足一系列条件后会发出-SLP_S3&–S4_S5信号至SIO的102pin&
108pin,-SLP_S3&–S4_S5信号在主板上起着至关重要的作用.注意如果遇到主板PCH满足一系列条件且-SLP_S3&–S4_S5信号对地阻抗正常情况下并没有发出-SLP_S3&–S4_S5信号,此时别急着干PCH,有些主板上电前PCH不会发出-SLP_S3&–S4_S5信号至SIO,但是上电后一定会发出. 如图6所示:-SLP_S3信号逻辑输出了4个至关重要电压的使能信号, -SLP_S3信号没有高电平输出的话这4个电压全部要被拉为低电平. 如图7所
示:-SLP_S3&–S4_S5信号同时逻辑输出DDR_EN信号,
-SLP_S3&–S4_S5信号哪个没加到都会导致主板无DDR电压输出. 在维修中需要注意:1.这两个信号在主板上布线太长容易造成断线. 2.这两个信号如果阻抗偏低很多的话会造成不上电,一般是所接滤波电容被击穿,PCH 不良或BGA短路造成.
圖6
圖7
3. 當觸發CASEOPEN 時,SIO 第106pin 會收到一個低電平信號,caseopen 原理為如下圖F_PANEL 中第6pin 與第8pin 短路,只要短路時間大於3ms 主板就會上電,從下圖可以看出-PWRBTSW 觸發前由3VDUAL_PCH 拉為高電平, 觸發時低電平信號直接灌輸至-PWRBTSW 信號.在維修中注意ESD17缺件不影響上電,但是不能重啟,且ESD17容易被靜電擊穿.
4、SIO收到-PWRBTSW低电平信号后便会发出PWRBTSW高电平(3.3V)触发前虽然有3VDUAL_PCH通过电阻R140给PWRBTSW信号供电但是该信号被SIO默认为低电平,SIO是一块可供编程的芯片,像比较熟悉89C51芯片一样,里面都刻录了程序,通过编程可以对某些引脚进行位定义.当SIO收到
-PWRBTSW低电平信号后没有发出PWRBTSW高电平信号,不要急着干SIO 应该先量测SIO供电IT_VCCH是否为3.3V, IT_VCCH是直接由3VDUAL供给的.若供电正常,应量测SIO每个引脚的阻抗是否有对地,短路,空焊等异
常.
5、当PCH收到PWRBTSW高电平信号后SIO会同时把107pin –PSON信号拉为低电平-PSON由5V变为低电平后ATX开始供电。
上电完成.这一断所接原件比较少也比较好修,故障率也低,无非就是断线,SIO或PCH不
良.
注:上述不上电分析步骤仅指完全不上电(不上电分为两种,其一为电源风扇无任何动静称之为完全不上电,另一种为风扇会闪一下或者有动静,此为不完全上电),维修修复涵盖率为90%,不上电的故障也是千奇百怪.人外有人,编者能力有限,肯定还有很多问题没有发现.主板芯片级维修个人认为“七分靠经验,三分靠理论”拥有丰富的经验可以修好70%的不良板,拥有丰富的理论也能修好70%的不良板,只有两者同时具备时,方能修好98%的不良板,还有2%的不良板称之为“铁板”经证实“铁板“无法找到故障点,所以无法修复.。
