圆的有关概念和垂径定理

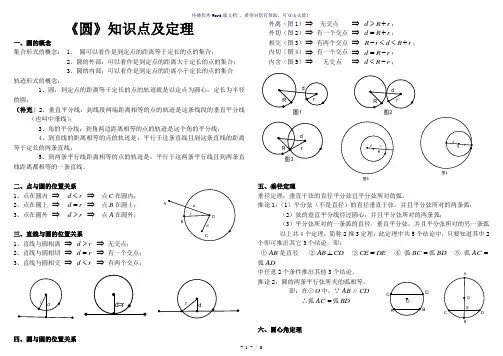

《圆》知识点及定理一、圆的概念集合形式的概念： 1、圆可以看作是到定点的距离等于定长的点的集合；2、圆的外部：可以看作是到定点的距离大于定长的点的集合；3、圆的内部：可以看作是到定点的距离小于定长的点的集合轨迹形式的概念：1、圆：到定点的距离等于定长的点的轨迹就是以定点为圆心，定长为半径的圆；（补充）2、垂直平分线：到线段两端距离相等的点的轨迹是这条线段的垂直平分线（也叫中垂线）；3、角的平分线：到角两边距离相等的点的轨迹是这个角的平分线；4、到直线的距离相等的点的轨迹是：平行于这条直线且到这条直线的距离等于定长的两条直线；5、到两条平行线距离相等的点的轨迹是：平行于这两条平行线且到两条直线距离都相等的一条直线。

二、点与圆的位置关系1、点在圆内⇒d r<⇒点C在圆内；2、点在圆上⇒d r=⇒点B在圆上；3、点在圆外⇒d r>⇒点A在圆外；三、直线与圆的位置关系1、直线与圆相离⇒d r>⇒无交点；2、直线与圆相切⇒d r=⇒有一个交点；3、直线与圆相交⇒d r<⇒有两个交点；四、圆与圆的位置关系外离（图1）⇒无交点⇒d R r>+；外切（图2）⇒有一个交点⇒d R r=+；相交（图3）⇒有两个交点⇒R r d R r-<<+；内切（图4）⇒有一个交点⇒d R r=-；内含（图5）⇒无交点⇒d R r<-；五、垂径定理垂径定理：垂直于弦的直径平分弦且平分弦所对的弧。

推论1：（1）平分弦（不是直径）的直径垂直于弦，并且平分弦所对的两条弧；（2）弦的垂直平分线经过圆心，并且平分弦所对的两条弧；（3）平分弦所对的一条弧的直径，垂直平分弦，并且平分弦所对的另一条弧以上共4个定理，简称2推3定理：此定理中共5个结论中，只要知道其中2个即可推出其它3个结论，即：①AB是直径②AB CD⊥③CE DE=④弧BC=弧BD⑤弧AC=弧AD中任意2个条件推出其他3个结论。

24.1圆的有关性质第1课时教学内容1．圆的有关概念．2．垂径定理：平分弦（不是直径）的直径垂直于弦，并且平分弦所对的两条弧及其它们的应用． 教学目标了解圆的有关概念，理解垂径定理并灵活运用垂径定理及圆的概念解决一些实际问题． 从感受圆在生活中大量存在到圆形及圆的形成过程，讲授圆的有关概念．利用操作几何的方法，理解圆是轴对称图形，过圆心的直线都是它的对称轴．通过复合图形的折叠方法得出猜想垂径定理，并辅以逻辑证明加予理解． 重难点、关键1．重点：垂径定理及其运用．2．难点与关键：探索并证明垂径定理及利用垂径定理解决一些实际问题． 教学过程 一、复习引入（学生活动）请同学口答下面两个问题（提问一、两个同学） 1．举出生活中的圆三、四个．2．你能讲出形成圆的方法有多少种？ 老师点评（口答）：（1）如车轮、杯口、时针等．（2）圆规：固定一个定点，固定一个长度，绕定点拉紧运动就形成一个圆． 二、探索新知从以上圆的形成过程，我们可以得出： 在一个平面内，线段OA 绕它固定的一个端点O 旋转一周，另一个端点所形成的图形叫做圆．固定的端点O 叫做圆心，线段OA 叫做半径． 以点O 为圆心的圆，记作“⊙O ”，读作“圆O ”． 学生四人一组讨论下面的两个问题：问题1：图上各点到定点（圆心O ）的距离有什么规律？ 问题2：到定点的距离等于定长的点又有什么特点？ 老师提问几名学生并点评总结．（1）图上各点到定点（圆心O ）的距离都等于定长（半径r ）； （2）到定点的距离等于定长的点都在同一个圆上．因此，我们可以得到圆的新定义：圆心为O ，半径为r 的圆可以看成是所有到定点O 的距离等于定长r 的点组成的图形． 同时，我们又把①连接圆上任意两点的线段叫做弦，如图线段AC ，AB ； ②经过圆心的弦叫做直径，如图24-1线段AB ；③圆上任意两点间的部分叫做圆弧，简称弧，“以A 、C 为端点的弧记作”，读作“圆弧”或“弧AC ”．大于半圆的弧（如图所示叫做优弧，小于半圆的弧（如图所示）或叫做劣弧．AC AC ABC AC BC④圆的任意一条直径的两个端点把圆分成两条弧，每一条弧都叫做半圆． （学生活动）请同学们回答下面两个问题．1．圆是轴对称图形吗？如果是，它的对称轴是什么？你能找到多少条对称轴？ 2．你是用什么方法解决上述问题的？与同伴进行交流．（老师点评）1．圆是轴对称图形，它的对称轴是直径，我能找到无数多条直径． 3．我是利用沿着圆的任意一条直径折叠的方法解决圆的对称轴问题的． 因此，我们可以得到：（学生活动）请同学按下面要求完成下题：如图，AB 是⊙O 的一条弦，作直径CD ，使CD ⊥AB ，垂足为M ．（1）如图是轴对称图形吗？如果是，其对称轴是什么？ （2）你能发现图中有哪些等量关系？说一说你理由． （老师点评）（1）是轴对称图形，其对称轴是CD ．（2）AM=BM ，，，即直径CD 平分弦AB ，并且平分及． 这样，我们就得到下面的定理：下面我们用逻辑思维给它证明一下： 已知：直径CD 、弦AB 且CD ⊥AB 垂足为M 求证：AM=BM ，，.分析：要证AM=BM ，只要证AM 、BM 构成的两个三角形全等．因此，只要连结OA 、OB 或AC 、BC 即可．证明：如图，连结OA 、OB ，则OA=OB在Rt △OAM 和Rt △OBM 中 ∴Rt △OAM ≌Rt △OBM∴AM=BMAC BC =AD BD =AB ADB AC BC =AD BD =OA OBOM OM =⎧⎨=⎩B∴点A 和点B 关于CD 对称 ∵⊙O 关于直径CD 对称∴当圆沿着直线CD 对折时，点A 与点B 重合，与重合，与重合． ∴，进一步，我们还可以得到结论：（本题的证明作为课后练习）例1．如图，一条公路的转弯处是一段圆弦（即图中，点O 是的圆心，其中CD=600m ，E 为上一点，且OE ⊥CD ，垂足为F ，EF=90m ，求这段弯路的半径．分析：例1是垂径定理的应用，解题过程中使用了列方程的方法，这种用代数方法解决几何问题即几何代数解的数学思想方法一定要掌握． 解：如图，连接OC设弯路的半径为R ，则OF=（R-90）m∵OE ⊥CD ∴CF=CD=×600=300（m ） 根据勾股定理，得：OC 2=CF 2+OF 2即R 2=3002+（R-90）2解得R=545 ∴这段弯路的半径为545m ． 三、巩固练习 教材练习 四、应用拓展例2．有一石拱桥的桥拱是圆弧形，如图24-5所示，正常水位下水面宽AB=60m ，水面到拱顶距离CD=18m ，当洪水泛滥时，水面宽MN=32m 时是否需要采取紧急措施？请说明理由． 分析：要求当洪水到来时，水面宽MN=32m 是否需要采取紧急措施，只要求出DE 的长，因此只要求半径R ，然后运用几何代数解求R ． 解：不需要采取紧急措施设OA=R ，在Rt △AOC 中，AC=30，CD=18R 2=302+（R-18）2 R 2=900+R 2-36R+324解得R=34（m ）连接OM ，设DE=x ，在Rt △MOE 中，ME=16342=162+（34-x ）2162+342-68x+x 2=342 x 2-68x+256=0 解得x 1=4，x 2=64（不合设） ∴DE=4∴不需采取紧急措施．五、归纳小结（学生归纳，老师点评） 本节课应掌握：1．圆的有关概念；AC BC AD BD AC BC =AD BD =CD CD CD 12122．圆是轴对称图形，任何一条直径所在直线都是它的对称轴． 3．垂径定理及其推论以及它们的应用． 六、布置作业1．教材复习巩固1、2、3． 2．车轮为什么是圆的呢？ 3．垂径定理推论的证明． 4．选用课时作业设计．第一课时作业设计一、选择题．1．如图1，如果AB 为⊙O 的直径，弦CD ⊥AB ，垂足为E ，那么下列结论中，错误的是（）．A ．CE=DEB ．C ．∠BAC=∠BAD D ．AC>AD(1) (2) (3)2．如图2，⊙O 的直径为10，圆心O 到弦AB 的距离OM 的长为3，则弦AB 的长是（）A ．4B ．6C ．7D ．83．如图3，在⊙O 中，P 是弦AB 的中点，CD 是过点P 的直径，则下列结论中不正确的是（）A ．AB ⊥CD B ．∠AOB=4∠ACDC ．D ．PO=PD 二、填空题1．如图4，AB 为⊙O 直径，E 是中点，OE 交BC 于点D ，BD=3，AB=10，则AC=_____．(4) (5)2．P 为⊙O 内一点，OP=3cm ，⊙O 半径为5cm ，则经过P 点的最短弦长为________；最长弦长为_______．3．如图5，OE 、OF 分别为⊙O 的弦AB 、CD 的弦心距，如果OE=OF ，那么_______（只需写一个正确的结论） 三、综合提高题1．如图24-11，AB 为⊙O 的直径，CD 为弦，过C 、D 分别作CN ⊥CD 、DM ⊥CD ，分别交AB 于N 、M ，请问图中的AN 与BM 是否相等，说明理由．BC BD =CAD BD =BC BA2．如图，⊙O 直径AB 和弦CD 相交于点E ，AE=2，EB=6，∠DEB=30°，求弦CD 长．3．（开放题）AB 是⊙O 的直径，AC 、AD 是⊙O 的两弦，已知AB=16，AC=8，AD=8，求∠DAC 的度数．答案:一、1．D 2．D 3．D二、1．8 2．8 10 3．AB=CD三、1．AN=BM 理由：过点O 作OE ⊥CD 于点E ，则CE=DE ，且CN ∥OE ∥DM ． ∴ON=OM ，∴OA-ON=OB-OM ，∴AN=BM ．2．过O 作OF ⊥CD 于F ，如右图所示 ∵AE=2，EB=6，∴OE=2，∴，OF=1，连结OD ，在Rt △ODF 中，42=12+DF 2，．3．（1）AC 、AD 在AB 的同旁，如右图所示:∵AB=16，AC=8，∴AC=（AB ），∴∠CAB=60°， 同理可得∠DAB=30°， ∴∠DAC=30°．（2）AC 、AD 在AB 的异旁，同理可得：∠DAC=60°+30°=90°．121212。

在上图中，
D
若∠COD=∠AOB,则 CD=AB，CD=AB ；
若CD=AB，则 ∠COD=∠AOB，CD=AB；
若CD=AB，则 ∠COD=∠AOB，CD=AB，.
CAD=ACB.
(二)圆的有关性质 3、垂径定理：
•
垂直于弦的直径平分这条弦，并且平分弦 所对的两条弧。 推论：①平分弦(非直径)的直径垂直于这条弦，
(二)圆的有关性质 Q
A•
O•
•B
P
C
4、②在同圆或等圆中，同弧或等弧所对的 圆周角相等，都等于该弧所对的圆心角的 一半；相等的圆周角所对的弧相等。
如图:∠BOC=2∠BAC=2∠BPC=2∠BQC.
(二)圆的有关性质
PQ
O •
D
A C
B
如图:若AB=CD， 则∠AOB=∠COD=2∠APB=2∠CQD.
反之，若∠APB=∠CQD，则AB=CD.
【及时巩固】
d P
P
d
O
•
r
d
P
1、设⊙O的半径为r，点P到圆心的而距离为d，
则 ①点P在⊙O上 d = r；
②点P在⊙O内 d＜ r；
③点P在⊙O外 d ＞r.
【及时巩固】
2、“经过三角形各顶点的圆叫三角形的外接圆. 外接圆的圆心叫做三角形的外心(即三角形三边 中垂线的交点),这个三角形叫圆的内接三角形.” 先分别作出锐角三角形、钝角三角形、直角三 角形的外接圆，再观察图形，填空：
并且平分弦所对的弧； ②平分弧的直径垂直平分这条弧所对的弦；...
(二)圆的有关性质
•
垂径定理及推论可归纳为： 一条直线若具有“①经过圆心； ②垂直于弦；③平分弦；④平分弦所对的 优弧；⑤平分弦所对的劣弧”这五个性质 中的两个,这条直线就具有其余三个性质. 注意：①③组合有限制.

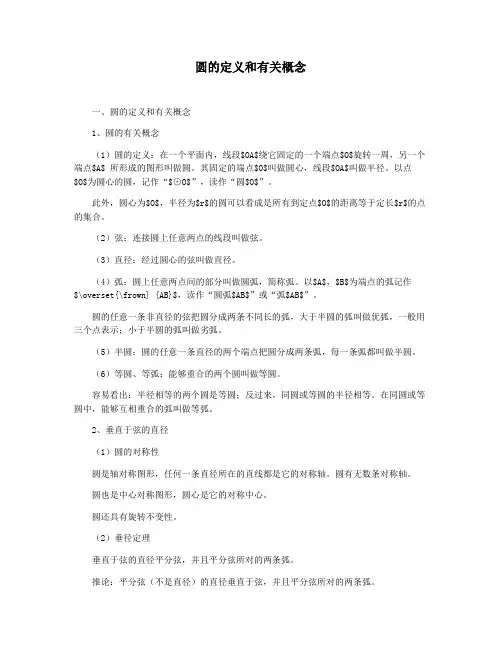

圆的定义和有关概念一、圆的定义和有关概念1、圆的有关概念（1）圆的定义：在一个平面内，线段$OA$绕它固定的一个端点$O$旋转一周，另一个端点$A$ 所形成的图形叫做圆。

其固定的端点$O$叫做圆心，线段$OA$叫做半径。

以点$O$为圆心的圆，记作“$⊙O$”，读作“圆$O$”。

此外，圆心为$O$，半径为$r$的圆可以看成是所有到定点$O$的距离等于定长$r$的点的集合。

（2）弦：连接圆上任意两点的线段叫做弦。

（3）直径：经过圆心的弦叫做直径。

（4）弧：圆上任意两点间的部分叫做圆弧，简称弧。

以$A$，$B$为端点的弧记作$\overset{\frown} {AB}$，读作“圆弧$AB$”或“弧$AB$”。

圆的任意一条非直径的弦把圆分成两条不同长的弧，大于半圆的弧叫做优弧，一般用三个点表示；小于半圆的弧叫做劣弧。

（5）半圆：圆的任意一条直径的两个端点把圆分成两条弧，每一条弧都叫做半圆。

（6）等圆、等弧：能够重合的两个圆叫做等圆。

容易看出：半径相等的两个圆是等圆；反过来，同圆或等圆的半径相等。

在同圆或等圆中，能够互相重合的弧叫做等弧。

2、垂直于弦的直径（1）圆的对称性圆是轴对称图形，任何一条直径所在的直线都是它的对称轴。

圆有无数条对称轴。

圆也是中心对称图形，圆心是它的对称中心。

圆还具有旋转不变性。

（2）垂径定理垂直于弦的直径平分弦，并且平分弦所对的两条弧。

推论：平分弦（不是直径）的直径垂直于弦，并且平分弦所对的两条弧。

3、弧、弦、圆心角（1）圆心角：顶点在圆心的角叫做圆心角。

（2）圆心角定理在同圆或等圆中，相等的圆心角所对的弧相等，所对的弦也相等。

同样还可以得到：① 在同圆或等圆中，如果两条弧相等，那么它们所对的圆心角相等，所对的弦相等。

② 在同圆或等圆中，如果两条弦相等，那么它们所对的圆心角相等，所对的优弧和劣弧分别相等。

4、圆周角（1）圆周角的定义：顶点在圆上，并且两边都与圆相交的角叫做圆周角。

（2）圆周角定理：一条弧所对的圆周角等于它所对的圆心角的一半。
