技术交底书
ZT13B5CX09(02)
单位：中铁十三局沪昆客专11标第四项目经理部
主送单位编号
工程名称及部位边仰坡防护施工日期
边仰坡防护施工的技术要求
一、交底书范围
本交底书适用于大茶山隧道、刘家庄隧道边仰坡防护施工。

二、交底书依据
《时速350公里双线隧道复合式衬砌》
《高速铁路隧道工程施工技术指南铁建设【2010】241号》；
《高速铁路隧道工程施工质量验收标准 TB 10753-2010》；
三、交底书内容
洞口施工即将开始，作为施工前最主要的防护系统，边仰坡防护的施工必须尽快完成，关于边仰坡防护的施工要求具体为：
1、沿天沟至明洞洞顶在进行边仰坡防护作业前，应及时清理边仰坡杂草及
腐殖物；
2、临时边坡及明暗分界处直立开挖面采用锚喷网防护，支护参数如下：喷
砼厚度10cm，钢筋网采用Ø8钢筋网，网格间距为25 cm *25 cm，锚杆采用Ø22砂浆锚杆，锚杆长4.0m，间距为1.0m*1.0m，梅花形布置；
3、在进行混凝土喷射前按规定布设钢筋网，钢筋网随岩面起伏铺设，与锚
杆头可靠焊接，喷射时钢筋网不得摆动。

喷射操作时喷头不得正对钢筋。

如发现脱落的喷层或大量回弹物被钢筋网“架住”，及时清除，不得包裹在喷层内。

喷射混凝土必须填满钢筋与岩面之间的空隙，并粘结良好，喷射后钢筋网上覆盖厚度不小于5cm。

4、喷混凝土作业必须采用湿喷作业，喷射混凝土作业分段分片依次进行，
喷射顺序自下而上；分层喷射时，后一层应在前一层混凝土终凝后进行，若终凝1h后再行喷射，应先用风水清洗喷层面；
四、安全注意事项
（1）、戴好安全防护用品。

（2）、电焊工进行焊接作业时，务必要戴上防护面罩，不要为工作的方便而不注重防护面罩的配戴。

（3）、坚决要杜绝在现场的随意性施工作业。

安全用品配戴规范进行作业。

（4）、严格按照用电规程，先检查电源线连接处电线是否裸露、是否漏电、是否符合安全操作规程后方可进行通电进行作业施做。

（5）、机械挖掘土石方时，启动前应检查机械的运行情况，经空车试运转正常后再开始作业、操作中进铲不应过深，提升不能过猛。

（6）、装运土石方时要设专人负责指挥车辆，用挖掘机施工时，挖掘机的作业范围内不得进行其它作业，不得有人走动，不得有人进行工作。

（7）、喷射砼时，所有操作工人必须带安全帽，防尘口罩，防尘工作服，雨靴，橡胶手套。

喷射手，控制好风压、水压、喷射距离，避免回弹骨料、粉尘伤人。

五、环境保护
洞内生产废水必须进行净化处理等措施，达到经排放标准后方可排放。

编制者审核者
批准
人
监理
接收单
位接收负责
人
接收日
期。

合集下载

洞口边、仰坡防护技术交底

洞口边、仰坡防护技术交底

天水市甘谷至渭南镇至麦积公路改建工程项目（第四标段）技术交底
分项工程
琥珀隧道洞口防护
编制
桩号
边、仰坡临时支护
复核
根据公路隧道施工技术细则（JTG/T F60-2009）,天水市甘谷至渭南镇至麦积公路改建工程技术交底和施工图设计(送审稿)的要求，对琥珀隧道洞口段边、仰坡临下按设计坡比（仰坡≮1:1,边坡：≤8m高为1:0.3；8m以上按1:0.5）施作，要求所刷边、仰坡要平顺，边、仰坡的交界处要圆顺。
三、施作砂浆锚杆（Φ22的每根长3.5m），按1.5m的间距呈梅花状布置，钻孔时要与坡面垂直，施作砂浆要饱满（M10），锚杆外露6cm。施作顺序：钻孔-清孔-灌注砂浆（三分之二孔深）-安装锚杆-砂浆封口。
四、布置Φ6（20*20cm）的钢筋网片，搭接长度不小于20cm,并与锚杆连接牢固，网片距所刷坡面要有3cm的保护层，边仰坡与原地表交界处的网片要嵌入20cm,并固定牢靠。
五、喷射C20砼（8cm厚），要求按C20的配合比施作，所喷表面要平顺，仰坡与边坡的交界处要圆顺，与原地面交界处要喷护整齐，密实，并做好截、排水工作。
六、加强喷射砼的养护。
交底单位：项目部工程科交底人：
接收单位：隧道施工队接收人：
交底地点：施工现场
交底时间：年月日
注：一式三份，施工队一份，工班一份，工程科存档一份，现场交底要有影像
隧道边仰坡技术交底

隧道边仰坡技术交底

③分层、分段开挖原则:当边坡地质条件差或上一级边坡的防护还没有达到要求而下一级边坡需要开挖时,为了减少对边坡的扰动,应采取减小边坡开挖高度的办法,将设计的每级边坡分层开挖,或将同一级边坡分成几段,间隔开挖,分段防护;
④尽量减少人为扰动的原则:边坡开挖中,爆破震动和机械开挖震动是造成边坡塌滑的主要因素。当坡体己处于不稳定状态时,要采用静态爆破、控制爆破及液压冲击破碎机相结合的施工方案;
边坡植物防护的防护范围应符合设计要求，并应沿坡面连续覆盖。检验数量：施工单位全工点检验。监理单位平行检验20％。检验方法：观察、尺量。
3、一般项目
边坡植物防护覆盖率、成活率及检验标准应符合下表的规定。
植物防护覆盖率、成活率及检验标准
序号
项目
覆盖率（%）
成活率（%）
施工单位检验数量
检验方法
1
一般地区来自植草防护每3.0m间距交错布置φ49mm仰斜泄水孔，孔深1.5m，内置φ42mmPVC花管。
三、质量检查
洞口边仰坡防护要随开挖随进行，每一台阶开挖完成后即防护该层坡面。边仰坡防护要严格按照设计图纸施工。
工程采用的材料、构配件和设备的外观、规格、型号和质量进行验收，经项目部试验工程师报监理工程师取样检查认可，合格后方可使用。
+50mm
每段护坡每50m长抽样检验3点
水准仪测
3
坡顶高程
-20mm，0
每段护坡每50m长抽样检验3点
水准仪测
4
骨架净距
+50mm
每段护坡每50m长抽样检验6处（上、中、下部各2处）
尺量
5
骨架宽度及边槽高度
≥设计值
尺量
6
骨架厚度及嵌置深度
≥设计值
洞口边仰坡技术交底

洞口边仰坡技术交底

洞子梁隧道洞口边仰坡
受控编号
主送单位
黄延扩能工程LJ-16标项目经理部工程部
日期
接收单位
接收人
⑶锚杆加工及水泥砂浆要求：
砂浆锚杆采用HRB335Φ22钢筋，垫板、螺母采用A3钢板加工；
水泥砂浆标号不应低于M20，水泥砂浆粘结剂采用425号以上新鲜硅酸盐水泥，砂径不大于2.5mm，并掺加0.5~1%FDN早强减水剂，5%氧化镁膨胀剂；
洞口边、仰坡防护示意图
3、早强砂浆锚杆
⑴施工工序：
⑵布孔及钻孔：
布孔按间距@120×120 cm梅花形布置，孔位允许偏差±150mm；钻孔应与围岩壁面或所在部位主要结构面垂直，钻孔应圆而直，深度误差≤±50mm，直径应大于杆体直径15mm，保证钻孔直径与锚杆杆体直径相匹配。
编制：复核：第2页
工程管和注浆管进行注浆，注浆时应堵塞孔口。注浆管应插至距孔底5~10cm处，随水泥砂浆的注入缓慢匀速拔出，并用手将水泥纸堵住孔口；
锚杆：锚杆头就位孔口后，将堵塞孔口水泥纸掀开，随即迅速将杆体插入并安装到位，若孔口无水泥砂浆溢出，说明注入砂浆不足，应将杆体拔出重新灌注后再进行锚杆安装，锚杆插入孔内长度不宜小于设计规定，锚杆安装时不得随意敲击。
做好截排水系统后，人工配合挖掘机按照设计坡度、尺寸采取从上向下分台阶开挖，喷锚支护，分层施工每层按3~4m，边仰坡的开挖坡度随原地面的坡度改变而改变，确保坡面平顺并与原地形成为一体。装载机配合自卸车运碴，人工配合刷坡。

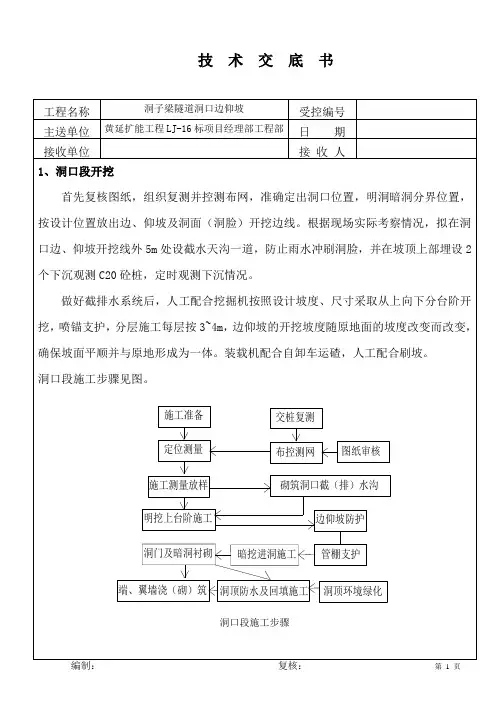

洞口段施工步骤见图。
