制冷剂回收加注机AC350C操作指导

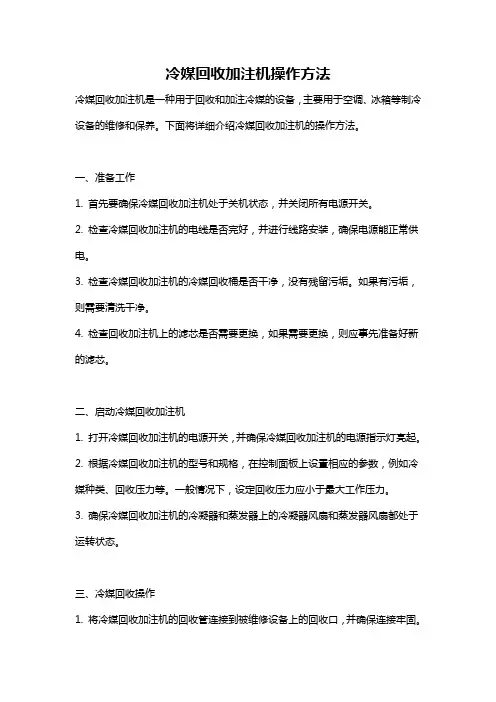

冷媒回收加注机操作方法冷媒回收加注机是一种用于回收和加注冷媒的设备，主要用于空调、冰箱等制冷设备的维修和保养。

下面将详细介绍冷媒回收加注机的操作方法。

一、准备工作1. 首先要确保冷媒回收加注机处于关机状态，并关闭所有电源开关。

2. 检查冷媒回收加注机的电线是否完好，并进行线路安装，确保电源能正常供电。

3. 检查冷媒回收加注机的冷媒回收桶是否干净，没有残留污垢。

如果有污垢，则需要清洗干净。

4. 检查回收加注机上的滤芯是否需要更换，如果需要更换，则应事先准备好新的滤芯。

二、启动冷媒回收加注机1. 打开冷媒回收加注机的电源开关，并确保冷媒回收加注机的电源指示灯亮起。

2. 根据冷媒回收加注机的型号和规格，在控制面板上设置相应的参数，例如冷媒种类、回收压力等。

一般情况下，设定回收压力应小于最大工作压力。

3. 确保冷媒回收加注机的冷凝器和蒸发器上的冷凝器风扇和蒸发器风扇都处于运转状态。

三、冷媒回收操作1. 将冷媒回收加注机的回收管连接到被维修设备上的回收口，并确保连接牢固。

2. 打开被维修设备上的冷媒回收阀门，将回收管连接的另一端放入冷媒回收桶中。

3. 打开冷媒回收加注机上的回收开关，开始回收冷媒。

在回收过程中，冷媒会被吸入冷媒回收桶中，同时冷媒回收加注机会监测回收压力和回收量。

4. 当回收冷媒量达到一定数值或达到所设定的回收压力时，可以停止回收操作。

关闭被维修设备上的冷媒回收阀门，并关闭冷媒回收加注机上的回收开关。

四、冷媒加注操作1. 将冷媒回收加注机的加注管连接到被维修设备上的加注口，并确保连接牢固。

2. 打开冷媒回收加注机上的加注开关，并将加注管的另一端放入冷媒容器中。

3. 按照冷媒规格和要求，在冷媒回收加注机的控制面板上设置相应的加注参数，例如冷媒种类、加注量等。

4. 打开被维修设备上的冷媒加注阀门，开始加注冷媒。

在加注过程中，冷媒会被抽吸入被维修设备内，同时冷媒回收加注机会监测加注压力和加注量。

5. 当加注冷媒量达到一定数值或达到所设定的加注压力时，可以停止加注操作。

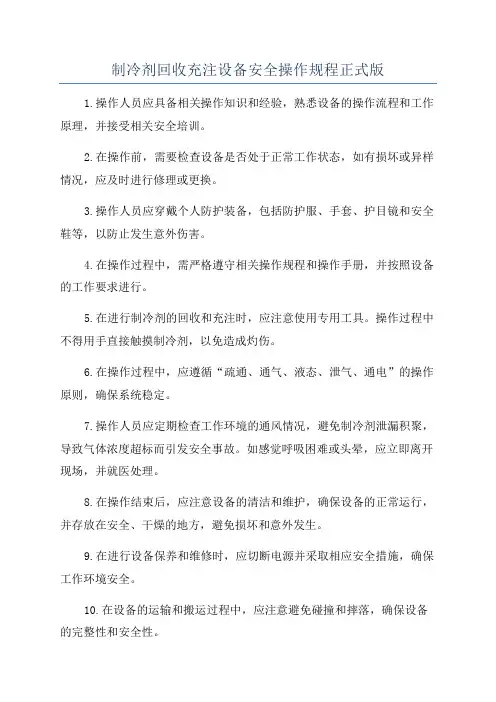

制冷剂回收充注设备安全操作规程正式版
1.操作人员应具备相关操作知识和经验，熟悉设备的操作流程和工作原理，并接受相关安全培训。

2.在操作前，需要检查设备是否处于正常工作状态，如有损坏或异样情况，应及时进行修理或更换。

3.操作人员应穿戴个人防护装备，包括防护服、手套、护目镜和安全鞋等，以防止发生意外伤害。

4.在操作过程中，需严格遵守相关操作规程和操作手册，并按照设备的工作要求进行。

5.在进行制冷剂的回收和充注时，应注意使用专用工具。

操作过程中不得用手直接触摸制冷剂，以免造成灼伤。

6.在操作过程中，应遵循“疏通、通气、液态、泄气、通电”的操作原则，确保系统稳定。

7.操作人员应定期检查工作环境的通风情况，避免制冷剂泄漏积聚，导致气体浓度超标而引发安全事故。

如感觉呼吸困难或头晕，应立即离开现场，并就医处理。

8.在操作结束后，应注意设备的清洁和维护，确保设备的正常运行，并存放在安全、干燥的地方，避免损坏和意外发生。

9.在进行设备保养和维修时，应切断电源并采取相应安全措施，确保工作环境安全。

10.在设备的运输和搬运过程中，应注意避免碰撞和摔落，确保设备的完整性和安全性。

11.在操作过程中，如发现任何设备异常或安全隐患，应立即停止操作，并向上级报告，不得擅自处理。

12.明确责任分工和管理制度，保证设备操作人员的安全行为和工作规范。

以上是制冷剂回收充注设备的安全操作规程，操作人员应严格遵守，确保操作安全和设备的正常运行。

同时，制冷剂的回收和充注过程中，还应合理控制制冷剂的使用量，减少对环境的污染，做好环保工作。

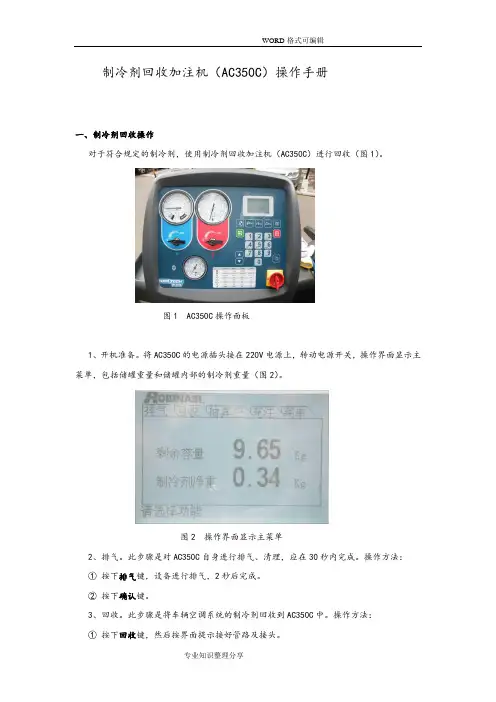

制冷剂回收加注机（AC350C）操作手册一、制冷剂回收操作对于符合规定的制冷剂，使用制冷剂回收加注机（AC350C）进行回收（图1）。

图1 AC350C操作面板1、开机准备。

将AC350C的电源插头接在220V电源上，转动电源开关，操作界面显示主菜单，包括储罐重量和储罐内部的制冷剂重量（图2）。

图2 操作界面显示主菜单2、排气。

此步骤是对AC350C自身进行排气、清理，应在30秒内完成。

操作方法：①按下排气键，设备进行排气，2秒后完成。

②按下确认键。

3、回收。

此步骤是将车辆空调系统的制冷剂回收到AC350C中。

操作方法：①按下回收键，然后按界面提示接好管路及接头。

②设定制冷剂的回收量：利用数字键输入制冷剂重量，按下确认键。

③界面显示“清理管路1分钟”。

设备开始自动进行清理，然后进行回收（图3）。

图3 正在进行制冷剂回收二、完成回收作业当界面显示“回收完成”后，按下确认键。

三、制冷剂净化作业1、净化作业准备及开始在完成制冷剂回收之后，按下AC350C的确认键，AC350C开始进行排油。

完成后（约10秒），必要时记录排油量。

2、纯度指标检测使用制冷剂鉴别仪（16910）对加收的制冷剂进行检测。

根据检测结果得出结论。

3、净化操作若制冷剂纯度达不到要求，则继续进行净化。

四、加注作业1、加注作业准备及开始制冷剂净化作业之后，若没有拆卸相关管路，可直接进行下面步骤。

2、检漏在抽真空之后，可通过保压来进行检漏。

3、视情清洗4、抽真空1）在AC350C完成排油之后，按下的确认键，进入抽真空操作菜单。

此时利用数字键设定抽空时间。

按下确认键，AC350C开始抽真空，时间到，即完成（图3）。

图4 正在抽真空2）根据界面提示信息，按下确认键，进行保压。

保压时间固定为3分钟（图5）。

图5 正在进行保压五、补充冷冻油在补充冷冻油之前，确认冷冻油的贮罐按下确认键，进行注油（见图6）。

通过观察油瓶的油面变化确定已加注的油量。

当达到要求的注油时，停止注油。

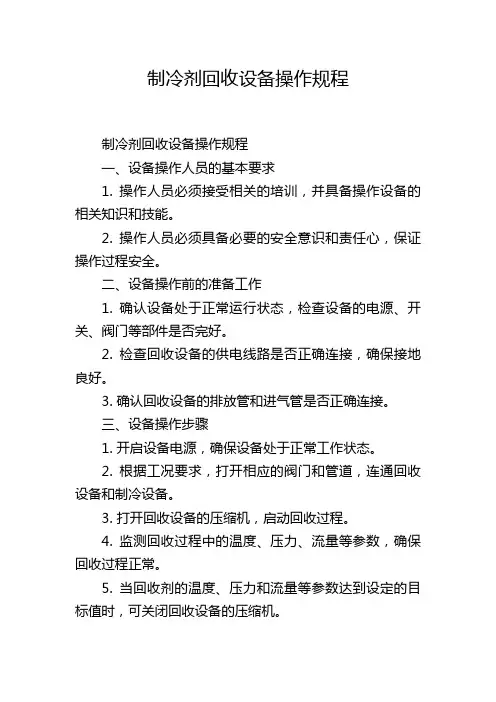

制冷剂回收设备操作规程制冷剂回收设备操作规程一、设备操作人员的基本要求1. 操作人员必须接受相关的培训，并具备操作设备的相关知识和技能。

2. 操作人员必须具备必要的安全意识和责任心，保证操作过程安全。

二、设备操作前的准备工作1. 确认设备处于正常运行状态，检查设备的电源、开关、阀门等部件是否完好。

2. 检查回收设备的供电线路是否正确连接，确保接地良好。

3. 确认回收设备的排放管和进气管是否正确连接。

三、设备操作步骤1. 开启设备电源，确保设备处于正常工作状态。

2. 根据工况要求，打开相应的阀门和管道，连通回收设备和制冷设备。

3. 打开回收设备的压缩机，启动回收过程。

4. 监测回收过程中的温度、压力、流量等参数，确保回收过程正常。

5. 当回收剂的温度、压力和流量等参数达到设定的目标值时，可关闭回收设备的压缩机。

6. 关闭回收设备的进气阀门和排出阀门，切断与制冷设备的连接。

7. 关闭设备电源，停止设备运行。

四、设备操作中的注意事项1. 操作人员在操作设备时，应佩戴个人防护设备，如安全帽、防护眼镜、防护手套等。

2. 在操作过程中要及时排除操作设备中的气体，以免发生爆炸、火灾等意外事故。

3. 操作人员要时刻关注设备的工作状态，如发现异常情况应立即停止操作，并报告相关人员处理。

4. 在操作设备时要遵守相关的操作规程和安全操作要求，不得擅自操作或超负荷运行设备。

5. 设备操作人员应定期对设备进行检查和维护，确保设备处于良好的工作状态。

6. 操作人员要定期参加相关技术培训和教育，提高操作技能和安全意识。

7. 在操作设备前，要对操作区域进行必要的清理和整理，保持操作环境整洁。

五、设备操作后的处理1. 关闭设备电源，切断供电。

2. 清理和整理操作工具和设备，保持设备的清洁状态。

3. 停放和存放设备时，要注意设备的安全和保护，防止损坏。

4. 将操作记录和异常情况进行整理和归档，以备查阅。

5. 设备操作结束后，要进行相关的设备检查和维护工作，确保设备的正常运行。

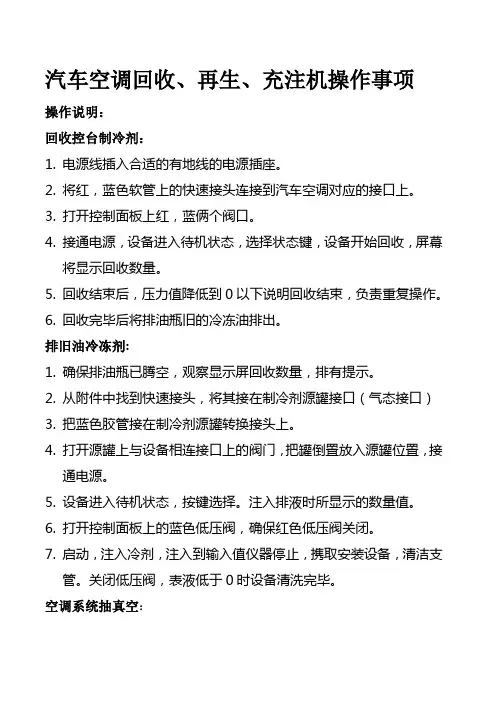

汽车空调回收、再生、充注机操作事项操作说明：回收控台制冷剂：1.电源线插入合适的有地线的电源插座。

2.将红，蓝色软管上的快速接头连接到汽车空调对应的接口上。

3.打开控制面板上红，蓝俩个阀口。

4.接通电源，设备进入待机状态，选择状态键，设备开始回收，屏幕将显示回收数量。

5.回收结束后，压力值降低到0以下说明回收结束，负责重复操作。

6.回收完毕后将排油瓶旧的冷冻油排出。

排旧油冷冻剂:1.确保排油瓶已腾空，观察显示屏回收数量，排有提示。

2.从附件中找到快速接头，将其接在制冷剂源罐接口（气态接口）3.把蓝色胶管接在制冷剂源罐转换接头上。

4.打开源罐上与设备相连接口上的阀门，把罐倒置放入源罐位置，接通电源。

5.设备进入待机状态，按键选择。

注入排液时所显示的数量值。

6.打开控制面板上的蓝色低压阀，确保红色低压阀关闭。

7.启动，注入冷剂，注入到输入值仪器停止，携取安装设备，清洁支管。

关闭低压阀，表液低于0时设备清洗完毕。

空调系统抽真空：1.将色倍的红蓝软管和汽车空调系统高，低压接口连接。

2.打开控制面板红。

蓝阀门，按状状态键进入选择，设置好抽真空时间和冷冻油注入时间，启动仪器。

3.关闭设备红蓝高低压阀，观察蓝低压阀压力值5分钟，检查制冻系统漏点。

如压力无回升，说明系统没有漏点。

4.空调系统抽真空后不可断开支管，负责空调系统丧失真空，无法充注，设备使用状态至少需要1分钟。

5.打开空调面板排油阀，观察旧冷冻油排入排油瓶，当没有旧冷冻油及其他杂质排入排油瓶时，排油结束，关闭排油阀。

6.根据排油瓶上的油面高度和尺寸，记录下排出冷冻油总量，充注前加入排出油相对应的总量。

7.取下排油瓶，排空其中的旧油杂质，清洁排油瓶。

空调系统充注制冷剂：1.将蓝色低压胶管连接在制冷剂源罐上，打开源罐阀，将罐倒置放入源罐隔离区。

2.按状态键，选择工作状态，按调整键，调整回收量，确保红色高压阀关闭。

3.选择工作罐内增加制冷剂的总量，关闭源罐制冷剂阀门，关闭控制面板蓝色低压阀。

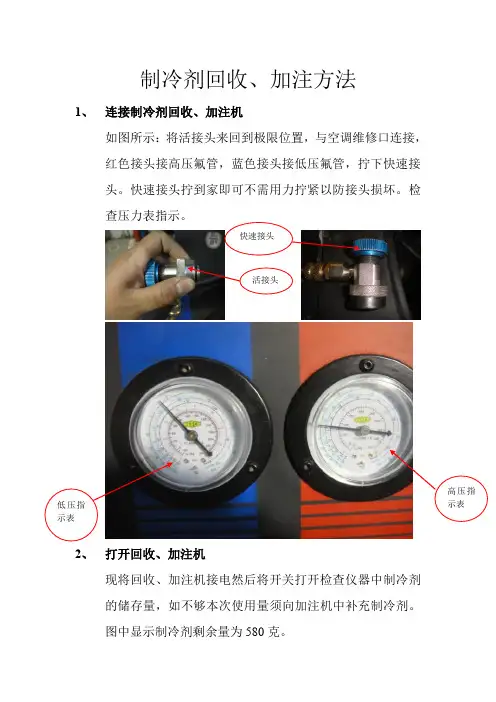

制冷剂回收、加注方法1、 连接制冷剂回收、加注机如图所示：将活接头来回到极限位置，与空调维修口连接，红色接头接高压氟管，蓝色接头接低压氟管，拧下快速接头。

快速接头拧到家即可不需用力拧紧以防接头损坏。

检查压力表指示。

2、 打开回收、加注机现将回收、加注机接电然后将开关打开检查仪器中制冷剂的储存量，如不够本次使用量须向加注机中补充制冷剂。

图中显示制冷剂剩余量为580克。

选择“回收”按钮，选择“启动”回收、加注机会自动回收汽车上的制冷剂，待高、低压指示表指示都指到“零”时选择“停止”按钮。

如图：按完“停止”按钮后显示屏会显示排出“冷冻油”字样（如图）排油时注意观察排油壶刻度，待冷冻油排完后再次按“停止”按钮。

4、抽真空选择“抽空”按钮屏幕会显示抽空时间时间设定为15分钟15分钟后高、低压表指示都在负值表明抽真空结束，此时需保压至少5分钟时间，如压力无明显变化即可进行下一步反之需检查相应管路。

抽真空结束后屏幕会显示“加注冷冻油”此时按住“注油”按钮同时观察注油壶刻度，加注量与排出量一致。

5、加注制冷剂选择“充注”按钮，屏幕显示需要的充注量，实际充注量需按车型选择，选择后按“启动”按钮，仪器会自动加注制冷剂，加注完毕后屏幕显示“充注完成”加注过程结束。

6、检查压力启动发动机打开空调，观察高、低压表指示是否在正常范围内：高压不大于15bar，低压不大于5bar。

所有车型空调系统冷媒加注量：•CC2.0T -600±25g•迈腾：1.4T/1.8T/2.0T- 600±25g•速腾：1.4T/1.6/1.8T/2.0-525±25g •GOLF6：1.4T/1.6-525±25g•新宝来：1.4T/1.6-540±25g•宝来/高尔夫：A4-750±50g•捷达：750±50g空调消毒要求及方法产品说明：1.采用国际最新消毒成分AKACID2.彻底消灭车内空调系统、车厢以及后备箱的有害细菌和病毒3.性能稳定、高效杀毒、持久抑菌4.无色、无味、无刺激、无腐蚀、安全环保、对人无害5.卫生安全权威认证、确保品质使用方法：1.空调系统杀菌消毒：1-1.将本品倒入高压喷枪药液罐中1-2.打开汽车前盖及空调外盖，取出滤清器1-3.打开汽车空调系统，调整到外循环状态1-4.将喷头对准车前盖下的空调进风口，向内喷雾60-90秒。

制冷剂回收充注设备安全操作规程

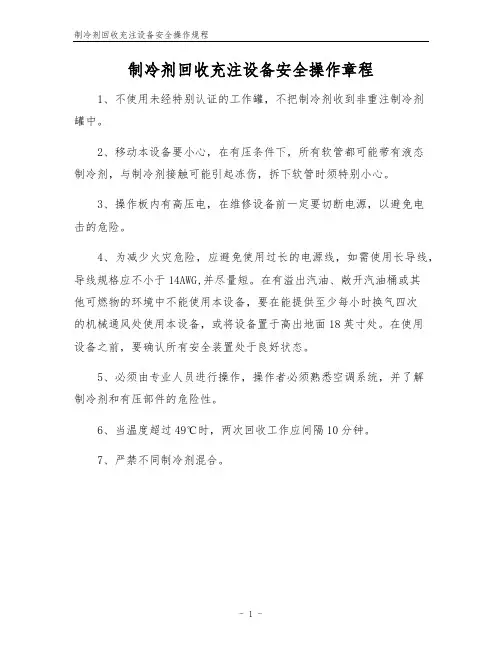

制冷剂回收充注设备安全操作章程
1、不使用未经特别认证的工作罐，不把制冷剂收到非重注制冷剂
罐中。

2、移动本设备要小心，在有压条件下，所有软管都可能带有液态
制冷剂，与制冷剂接触可能引起冻伤，拆下软管时须特别小心。

3、操作板内有高压电，在维修设备前一定要切断电源，以避免电
击的危险。

4、为减少火灾危险，应避免使用过长的电源线，如需使用长导线，导线规格应不小于14AWG,并尽量短。

在有溢出汽油、敞开汽油桶或其
他可燃物的环境中不能使用本设备，要在能提供至少每小时换气四次
的机械通风处使用本设备，或将设备置于高出地面18英寸处。

在使用
设备之前，要确认所有安全装置处于良好状态。

5、必须由专业人员进行操作，操作者必须熟悉空调系统，并了解
制冷剂和有压部件的危险性。

6、当温度超过49℃时，两次回收工作应间隔10分钟。

7、严禁不同制冷剂混合。

- 1 -。
