管线综合水平净距

安装工程管线综合排布原则1.1总体原则管线优先水平排布，当水平排布不开时，遵循风管上、电气桥架中、水下的原则布置,风管布置在上方，桥架和水管在同一高度时，水平分开布置；在同一垂直方向时，桥架在上，水管在下进行布置，综合协调，利用可用的空间，尽可能保证施工和检修有可操作的空间。

1.2避让原则分支管让主干管，小管让大管，有压管让无压管，给水管让排水管，常温管让高温、低温管，气体管让水管,金属管让非金属管，工程量小的管让工程量大的管,技术难度小的管让管件阀门多的管。

1.3管道间距布置管道间距时，要考虑水管外壁、空调水管、空调风管保温层的厚度，电气桥架、水管外壁距离墙壁的距离不得小于IoOmm ; 直管段风管距离墙壁距离不得小于15Omm ;沿结构墙需90度拐弯风管及有消音器、较大阀部件等区域，根据实际情况确定距墙柱S巨离，管线布置时考虑无压管道德坡度，不同专业管线间距离，尽量满足现场施工规范要求；1.4机电末端布置整个管线的布置过程中要考虑后期送回风口，灯具、烟感探头、喷淋头等安装内容，合理布置吊顶区域机电各末端在吊顶上的分布。

1.5垂直排布原则保温管在上，非保温管道在下，热介质管道在上，冷介质管道在下，气体介质管道在上，液体介质管道在下，高温管道在上，低温管道在下，金属管道在上，非金属管道在下，不经常检修的管道在上，经常检修的管道在下。

1.6合理优化1若走道需要排烟，通过调整排烟风机房或者排烟竖井的位置, 走廊内尽量不走排烟风管。

2车库内的通风排烟风管、消防干管、自喷干管、采暖干管及电气桥架尽可能地布置在车位上方，并且贴墙或者是柱边缘布置, 以便保证车道的净高要求。

3能设置在夹层或者屋顶等公共区域的管线及设备,严禁设置在房间及储藏间内。

4设备及电气管线尽可能地集中合理布置,电气桥架和水管及风管的水平及垂直净距≤100mm ;设备管道之间的净距≤50mm0 5风管、消防干管及电气桥架必需布置于房间时，要紧靠墙体并梁底敷设,便于后期局部吊顶,影响商铺主空间吊顶及视觉效果。

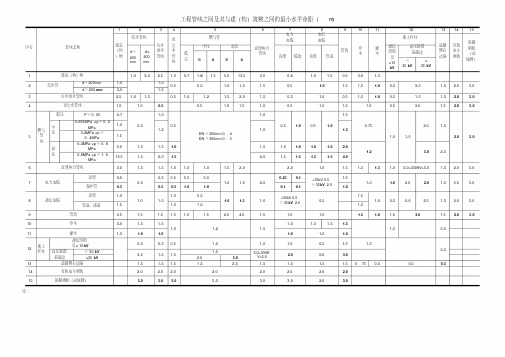

工程管线之间及其与建（构）筑物之间的最小水平净距（m）序号管线名称1 2 3 4 5 6 7 8 9 10 11 121314 15建筑（构）物给水管线污水雨水管线再生水管线燃气管直埋热力管线电力电缆电信电缆管沟乔木灌木地上杆柱道路侧石边缘有轨电车钢轨铁路钢轨（或坡脚）d≤200mmd>200mm低压中压高压直埋缆沟直埋管道通信照明及<10kV高压铁塔基础边B A B A ≤35 kV>35 kV1 建筑（构）物1.03.0 2.5 1.0 0.71.0 1.5 5.013.5 3.00.61.0 1.50.5 3.01.52 给水管d≤200mm1.01.00.5 0.51.01.5 1.50.5 1.0 1.5 1.5 1.0 0.53.01.5 2.0 5.0 d＞200mm 3.01.53 污水雨水管线 2.51.01.50.5 1.01.21.52.01.50.51.00.5 1.5 1.0 0.51.51.5 2.0 5.04 再生水管线 1.0 1.0 0.5 0.5 1.0 1.5 1.0 0.5 1.0 1.5 1.0 0.5 3.0 1.5 2.0 5.05 燃气管线低压P≤0.050.70.51.00.5DN≤300mm 0.4DN＞300mm 0.51.00.5 1.0 0.5 1.01.00.751.01.02.01.52.0 5.0中压0.005MPa<p≤0.2MPa1.01.21.0 1.50.2MPa<p≤0.4MPa1.5高压0.4MPa<p≤0.8MPa5.01.01.5 1.0 1.51.0 1.0 1.0 1.0 2.01.2 5.02.50.8MPa<p≤1.6MPa13.51.52.0 1.5 2.01.5 1.5 1.5 1.5 4.06 直埋热力管线 3.01.51.5 1.0 1.01.01.52.02.01.0 1.5 1.5 1.5 1.03.0>330KV>5.01.5 2.0 5.07 电力电缆直埋0.60.50.50.5 0.50.51.01.52.00.25 0.1 <35kV 0.5≥35kV 2.01.01.0 1.02.0 2.0 1.5 5.0 5.0 保护管0.5 0.5 0.5 1.0 1.0 0.1 0.1 1.08 通信电缆直埋1.01.01.01.0 0.51.0 1.5 1.0<35kV 0.5≥35kV 2.00.51.51.00.50.62.51.5 2.0 5.0 管道、通道 1.5 1.0 1.01.59 管沟0.5 1.5 1.5 1.5 1.0 1.5 2.0 4.0 1.5 1.0 1.0 1.5 1.0 1.0 3.0 1.5 2.0 5.010 乔木3.01.51.51.0 1.21.51.01.51.5 1.51.50.511 灌木1.5 1.0 1.0 1.0 1.0 1.012地上杆柱通信照明及< 10kV0.50.50.5 1.01.0 1.00.5 1.0 1.50.5高压铁塔基础边≤35 kV3.01.5 1.51.0 3.0>330KV>5.02.0 0.63.0>35 kV 2.0 5.013道路侧石边缘1.51.5 1.5 1.52.51.51.51.5 1.5 0．750.50.50.514 有轨电车钢轨 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.015铁路钢轨（或坡脚） 5.0 5.0 5.0 5.0 3.03.02.0 3.0注：序号管线名称给水管线污、雨水排水管线热力管线燃气管线电信管线电力管线再生水管线直埋保护管及通道直埋保护管1 给水管线0.152 污、雨水排水管线0.40 0.153 热力管线0.15 0.15 0.154 燃气管线0.15 0.15 0.15 0.155 电信管线直埋0.50 0.50 0.25 0.15 0.25 0.25保护管及通道0.15 0.15 0.25 0.15 0.25 0.256 电力管线直埋0.50 0.50 0.50 0.50 0.50 0.50 0.50 0.50保护管0.25 0.25 0.25 0.15 0.25 0.25 0.25 0.257 再生水管线0.50 0.40 0.15 0.15 0.15 0.15 0.50 0.50 0.158 管沟0.15 0.15 0.15 0.15 0.25 0.25 0.50 0.25 0.159 涵洞（基底）0.15 0.15 0.15 0.15 0.25 0.25 0.50 0.25 0.1510 电车（轨底） 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.0011 铁路（轨底） 1.00 1.20 1.20 1.20 1.50 1.50 1.00 1.00 1.00。

室外给排水管线综合中对管道间距的要求
今天综合整理了《建筑给排水设计规范》、《室外给水设计规范》、《室外排水设计规范》三个规范中对于给排水管道与其他管道之间间距的要求，大家可以在管线综合时根据三个规范综合考虑，确定管道间距。

建筑给排水设计规范：
注：
1.净距指管外壁距离，管道交叉设套管时指套管外壁距离，直埋式热力管指保温管壳外壁距离；
2.电力电缆在道路的东侧(南北方向的路)或南侧(东西方向的路)；通信电缆在道路的西侧或北侧。

均应在人行道下。

室外给水设计规范：
室外排水设计规范：
注：
1.表列数字除注明者外，水平净距均指外壁净距，垂直净距系指
下面管道的外顶与上面管道基础底间净距。

2.采取充分措施(如结构措施)后，表列数字可以减小。

3.与建筑物水平净距，管道埋深浅于建筑物基础时，不宜小于2.5m，管道埋深深于建筑物基础时，按计算确定，但不应小于3.0m。

附表各种地下管线之间最小水平净距（m）注：①表中给水管与排水管之间的净距适用于管径小于或等于200mm，当管径大于200mm时应就大于或等于3.0m;②大于或等于10KV的电力电缆与其它任何电力电缆之间应大于或等于0.25m,如加套管，净距可减至0.1m;小于10KV电力电缆之间应大于或等于0.1m;③低压燃气管的压力为小于或等于0.005MPa，中压为0.005~0.3MPa，高压为0.3~0.8Mpa。

附表二：各种地下管线之间最小垂直净距（m）附表三：各种管线与建、构筑物之间的最小水平间距（m）②表中给水管与围墙或篱笆的水平间距1.5m是适用于管径小于或等于200mm，当管径大于200mm时应大于或等于2.5m；③排水管与建筑物基础的水平间距，当埋深浅于建筑物基础时应大于或等于2.5m；④表中热力管与建筑物基础的最小水平间距对于管沟敷设的热力管道为0.5m，对于直埋闭式热力管道管径小于或等于250mm时为2.5m,管径大于或于300mm时为3.0m，对于直埋开式热力管道为5.0m。

附表四：建筑容积率、建筑密度、绿地率控制指标表注：FAR-容积率D-建筑密度GAR-绿地率附表五：建筑离界（用地红线）距离控制表注：H指建筑高度；S指规定间距附表六：建筑退让城市道路红线最小距离控制表注：①表中H指建筑高度，W指道路红线宽度。

②高层退让城市道路红线是指主体部分的退让，其裙房退让按多、低层建筑退让要求控制（裙房高度小于24米）。

③退让城市快速干道的距离，根据城市规划及有关要求由城市规划行政主管部门另行核定，原则上不得小于城市主要道路的相关标准。

④超高层建筑应相应加大退让距离，具体标准根据经批准的详细规划或城市设计，由城市规划行政主管部门核定。

文档附表七：宜春市各类建设项目自备停车位控制指标表6.2各种地下管线之间最小水平间距表。

+\机电管线综合图实行细则1设计依照机电综合图应参照以下内容进行综合：1.1 建筑、构造、装饰、机电各专业施工图纸以及有关的技术更改1.2 有关设计、施工规范，行业标准以及标准图集2机电管线综合要求2.1 综合排布目的：合理部署各专业管线，最大限度的增添建筑使用空间，减少因为管线矛盾造成的二次施工。

2.2 综合排布内容：（1）综合协调机房及各楼层平面地区或吊顶内各专业的路由，保证在有效的空间内合理部署各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。

（2）综合排布机房及各楼层平面地区内机电各专业管线，协调机电与土建、精装饰专业的施工矛盾。

填补原设计不足，减少所以造成的各样损失。

（3）综合协调竖向管井的管线部署，使管线的安装工作顺利地达成，并能保证有足够多的空间达成各样管线的检修和改换工作。

+\3机电综合图工作流程图纸、技术资料采集图纸会审问题提出设计院专业图纸办理运用 BIM 技术画图进行管线碰撞综合协调图 ---- 平面综合协调图----剖面综合协调图达成各专业会签图纸改正未经过图纸送审通过图纸下发、存档+\4管线综合排布原则4.1 整体原则：风管部署在上方（当有重力排水时 , 通风一定让重力排水管道），电管、桥架和水管在同一高度时候，水均分开部署；在同一垂直方向时，电管、桥架在上，水管在下进行部署。

综合协调，利用可用的空间。

4.2 躲让原则：⑴有压管让无压管，水管让风管，小管线让大管线，施工简单的躲让施工难度大的。

施工时：先安装大管，后安装小管；先施工无压管，后施工有压管；先施工上层电管、桥架，后安装基层水管。

4.3 管道间距考虑到水管外壁，空调水管、空调风管保温层的厚度。

电气桥架、水管，外壁距墙的距离，最小有 100mm 的距离，直管段风管距墙距离最小 150mm，沿构造墙需 90 度拐弯风管及有消声器、较大阀零件等地区，依据实质状况确立距墙柱距离，管线部署时考虑无压管道的坡度。

给排水管道、燃气管道、电力电缆、化粪池、智能化与建筑物及各管道安全距离规范要求1、根据《城市工程管线综合规划规范》(GB50289-2016)规定：建筑物与污水管最小水平净距＝2.5米。

2、《建筑给水排水设计规范》（GBJ15－88）第3.8.1条：化粪池距离地下取水构筑物不得小于30m。

离建筑物净距不宜小于5m。

3、GB50013-2006《室外给水设计规范》的符表A.0.1 里，有给水管与其他管线及建（构）筑物之间的最小水平净距，阀门井应该是随管线走的。

其中：给水管D≤200mm时，与筑物之间的最小水平净距1米；给水管D>200mm时，与筑物之间的最小水平净距3米。

4、对给水管与建筑物之间最小水平距离的规定在《室外给水设计规范》中有明文规定，即DN≤200mm时为1.0米，DN＞200mm时为3.0米。

只要管井不影响建筑基础就可以。

5、GB50028-2006《城镇燃气设计规范》规定：地下燃气管道与建筑物基础的水平净距为：（1）低压燃管道（P＜0.01MPa）为0.7m；（2）中压燃气管道B级（P＜0.2MPa）为1.0m；（3）中压燃气管道A级（P＜0.4MPa）为1.5m。

GB50028-2006《城镇燃气设计规范》规定：燃气管道与建筑物外墙面（出地面处）的净距为：（1）次高压燃气管道B级（P＜0.8MPa）为5.0m；（2）次高压燃气管道A级（P＜1.6MPa）为13.5m。

6、根据国标GB50293和GB50168，地下埋设电缆离建筑物外缘平行距离不小于0.5米为安全距离，电缆埋地深度应不小于0.7米。

7、强弱电距离规范要求是不能共管共槽，距离要在50CM左右。

水暖电管线综合排布的规则1 管线综合标准1.1总则大管优先，小管让大管。

避让高压管。

常温管让高温、低温管。

避让附件多的管线。

蒸气管线上方及水管的垂直下方不宜布置电气线路。

> 500mm预留管廊内柜机、风机盘管等设备的拆装距离。

50mn的装修空间。

赁线以外400mmi距离内尽可能不要布置管线，用作检修空间。

绕行。

1.2机电各专业细则1.2.1给排水专业1.2.1.1管线要尽量少设置弯头。

1.2.1.2给水管线在上，排水管线在下。

保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。

121.3冷热水管（垂直）净距 15cm,且水平高度一致，偏差不得超过5mm（其中对卫生间淋浴及浴缸龙头严格执行该标准进行检查，其余部位可以放宽至1cm）。

121.4除设计提升泵外，带坡度的无压水管绝对不能上翻。

121.5给水引入管与排水排出管的水平净距不得小于1m.室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于；交叉铺设时，垂直净距不得小于。

给水管应铺设在排水管上面，若给水管必须铺设在排水管的下方时，给水管应加套管，⑦长度不得小于排水管径的3倍。

121.6各专业水管尽量平行敷设，最多出现两层上下敷设。

121.7喷淋管尽量选在下方安装，与吊顶间距保持至少100mm （无吊顶区域貌似尽量走上方好点，因为通畅是上喷）1.2.1.8污排、雨排、废水排水等自然（即重力）排水管线不应上翻，其他管线避让重力管线。

1.2.1.9给水PP-R管道与其他金属管道平行敷设时，应有一定保护距离，净距离不宜小于100mm且PP-R管宜在金属管道的内侧。

1.2.1.10水管与桥架层叠铺设时，要放在桥架下方。

1.2.1.11管线不应该挡门、窗，应避免通过电机盘、配电盘、仪表盘上方。

1.2.1.12管线外壁之间的最小距离不宜小于100mm管线阀门不宜并列安装，应错幵位置，若需要并列安装，净距不宜小于200mm1.2.1.13水管与墙（或柱）的间距，见下表：1.2.2暖通专业1.2.2.1一般情况下，保证无压管（通常指冷凝管）的重力坡度，无压管放在最下方1.2.3.4 电缆桥架与用电设备交越时，其间的净距不小于。

注：①表中给水管与城市道路侧石边缘的水平间距1.0m适用于管径小于或等于200mm，当管径大于200mm时应大于或等于1.5m；
②表中给水管与围墙或篱笆的水平间距1.5m是适用于管径小于或等于200mm，当管径大于200mm时应大于或等于2.5m；
③排水管与建筑物基础的水平间距，当埋深浅于建筑物基础时应大于或等于2.5m；
④表中热力管与建筑物基础的最小水平间距对于管沟敷设的热力管道为0.5m，对于直埋闭式热力管道管径小于或等于250mm时为2.5m,管径大于或于
300mm时为3.0m，对于直埋开式热力管道为5.0m。

附表四：
建筑容积率、建筑密度、绿地率控制指标表
注：FAR-容积率D-建筑密度GAR-绿地率
附表五：
建筑离界（用地红线）距离控制表
附表六：
建筑退让城市道路红线最小距离控制表
注：①表中H指建筑高度，W指道路红线宽度。

②高层退让城市道路红线是指主体部分的退让，其裙房退让按多、低层建筑退让要求控制（裙房高度小于24米）。

③退让城市快速干道的距离，根据城市规划及有关要求由城市规划行政主管部门另行核定，原则上不得小于城市主要道路的相关标准。

④超高层建筑应相应加大退让距离，具体标准根据经批准的详细规划或城市设计，由城市规划行政主管部门核定。

附表七：
市各类建设项目自备停车位控制指标
表6.2 各种地下管线之间最小水平间距表。

.给排水管道、燃气管道、电力电缆、化粪池、智能化与建筑物及各管道安全距离规范要求(GB50289-2016)根据《城市工程管线综合规划规范》1、2.5米。

规定：建筑物与污水管最小水平净距＝条：（GBJ15－88）第3.8.1、2《建筑给水排水设计规范》。

离建筑物净化粪池距离地下取水构筑物不得小于30m 。

距不宜小于5m里，GB50013-2006《室外给水设计规范》的符表A.0.1 3、筑物之间的最小水平净有给水管与其他管线及建（构）距，阀门井应该是随管线走的。

其中：时，与筑物之间的最小水平净距1米；给水管D≤200mm 米。

时，与筑物之间的最小水平净距3给水管D>200mm对给水管与建筑物之间最小水平距离的规定在《室外给4、米，时为即DN≤200mm1.0水设计规范》中有明文规定，米。

只要管井不影响建筑基础就可3.0＞200mm时为DN以。

5、GB50028-2006《城镇燃气设计规范》规定：地下燃气管道与建筑物基础的水平净距为：（1）低压燃管道（P＜0.01MPa）为0.7m；（2）中压燃气管道B级（P＜0.2MPa）为1.0m；..。

0.4MPa）为1.5m）中压燃气管道A级（P＜（ 3 《城镇燃气设计规范》规定：GB50028-2006燃气管道与建筑物外墙面（出地面处）的净距为：5.0m；P＜0.8MPa）为1 （）次高压燃气管道B级（。

1.6MPa）为13.5mA（2）次高压燃气管道级（P＜地下埋设电缆离建筑物外，和GB501686、根据国标GB50293米为安全距离，电缆埋地深度应不小缘平行距离不小于0.5米。

于0.7左50CM强弱电距离规范要求是不能共管共槽，距离要在、7右。

...。
