分布式光伏电站工程实施及验收流程明细(分部分项)分布式光伏电站工程实施及验收流程明细（分部分项）一、前言分布式光伏电站作为一种新型的清洁可再生能源，其工程实施及验收流程至关重要。

本文档旨在详细阐述分布式光伏电站工程实施及验收流程的各个环节，以指导工程建设的顺利进行。

二、工程实施流程1. 前期筹备- 项目立项：依据国家及地方政策，进行项目可行性研究、立项申请等。

- 选址规划：考虑光照条件、土地用途、接入条件等因素，确定光伏电站的选址和规模。

- 技术方案：根据电站规模、地形地貌、光照条件等，制定合理的技术方案。

- 投资预算：编制投资预算，明确资金来源和投资回报预期。

2. 设计阶段- 电站设计：包括电站布局、设备选型、土建工程、电气工程等设计内容。

- 施工图纸：根据设计方案，编制详细的施工图纸。

- 技术交底：组织设计、施工、监理等各方进行技术交底，确保工程质量。

3. 施工阶段- 招投标：发布招标公告，邀请具有资质的施工单位参与投标，选定中标单位。

- 签订合同：与中标单位签订施工合同，明确工程质量、进度、投资等要求。

- 施工许可：，确保工程合法合规。

- 现场施工：按照施工图纸和规范要求，进行土建、设备安装、电气连接等施工内容。

- 质量控制：对施工过程进行质量控制，确保工程质量符合设计要求。

- 安全监管：加强施工现场安全管理，防止安全事故的发生。

4. 调试与验收- 设备调试：完成设备安装后，进行设备调试，确保设备正常运行。

- 系统调试：对光伏发电系统进行整体调试，确保系统性能稳定。

- 并网发电：完成调试后，将光伏电站接入电网，进行并网发电。

- 验收申请：向相关部门申请验收，准备验收资料。

- 验收评审：组织专家对电站进行验收评审，确保工程质量符合标准。

三、验收流程1. 验收准备- 收集验收资料：包括设计文件、施工图纸、施工记录、验收报告等。

- 编制验收方案：明确验收范围、验收标准、验收程序等内容。

- 验收组组建：成立验收组，包括建设单位、施工单位、监理单位等相关人员。

光伏一二三类划分区域随着能源需求的不断增长和环境问题的日益突出，光伏发电作为一种清洁、可再生的能源形式，受到了越来越多的关注和重视。

为了更好地推广和利用光伏发电，人们将光伏发电按照不同的条件和特点划分为一、二、三类不同区域。

一、光伏一类区域光伏一类区域是指太阳辐射条件较好的地区，通常是指位于热带和亚热带地区的地方。

这些地区阳光充足，日照时间长，气候温暖，常年太阳辐射量较高。

在这些地区，光伏发电系统的效率较高，发电量较大，具有较好的经济效益。

光伏一类区域的典型代表是东南亚国家，如泰国、菲律宾等。

二、光伏二类区域光伏二类区域是指太阳辐射条件一般的地区，通常是指位于温带地区的地方。

这些地区阳光充足，日照时间适中，气候温度较低，常年太阳辐射量较低。

在这些地区，光伏发电系统的效率较一类区域略低，发电量较小，但仍然具有一定的经济效益。

光伏二类区域的典型代表是欧洲国家，如德国、法国等。

三、光伏三类区域光伏三类区域是指太阳辐射条件较差的地区，通常是指位于寒带地区的地方。

这些地区阳光照射较少，日照时间短，气候寒冷，常年太阳辐射量较低。

在这些地区，光伏发电系统的效率较低，发电量较小，经济效益较低。

光伏三类区域的典型代表是北欧国家，如挪威、瑞典等。

针对不同类别的光伏区域，需要采取不同的光伏发电系统设计和运维策略。

对于一类区域，应充分利用阳光资源，选用高效的光伏电池板和逆变器，并合理布局光伏阵列，以提高发电效率。

对于二类区域，应选择适合温带气候的光伏电池板和逆变器，并采取合理的阵列布局和角度调整，以适应较低的太阳辐射条件。

对于三类区域，应采用特殊设计的光伏电池板和逆变器，以提高在寒冷条件下的发电效率。

不同类别的光伏区域还需要考虑当地的政策和市场情况。

在一类区域，政府通常会给予较多的政策支持和补贴，市场需求也较大。

而在二、三类区域，政府支持和市场需求相对较低，因此需要更加注重技术创新和成本控制，以提高光伏发电的竞争力。

光伏一二三类划分区域是根据太阳辐射条件的不同而进行的分类。

分布式光伏集中式光伏划分标准一、引言分布式光伏和集中式光伏是太阳能利用的两种主要形式，它们在电站规模、建设方式等方面存在明显的差异。

本文将对这两种光伏类型的划分标准进行详细探讨。

二、电站规模1. 分布式光伏：通常指的是容量在数千瓦至数百千瓦之间的光伏电站，一般位于用户附近，利用建筑物表面、停车场、农业大棚等空地进行安装。

这些电站规模较小，分布广泛，可以满足特定区域内用户的电力需求。

2. 集中式光伏：通常指的是容量在数百千瓦至数兆瓦之间的光伏电站，一般位于荒漠、高原等地区，通过长距离输电线路将电力输送至城市或其他用电区域。

这些电站规模较大，适合大规模并网发电，以满足较大区域的电力需求。

三、建设方式1. 分布式光伏：以屋顶安装为主，充分利用建筑物表面空间。

此外，还可以利用停车场、农业大棚等空地安装。

这些电站的建设无需大规模土地征收和基础设施投入，降低了对土地和基础设施的依赖。

同时，由于靠近用户，可以减少输电线路损耗，提高电力利用效率。

2. 集中式光伏：以地面安装为主，需要大规模的土地征收和基础设施投入。

这些电站的建设通常需要建设大型太阳能电池板阵列和其他相关设施，同时需要配置长距离输电线路以将电力输送至用电区域。

由于集中式光伏电站规模较大，建设周期较长，因此需要更多的资金和技术支持。

四、总结分布式光伏和集中式光伏在电站规模、建设方式等方面存在明显的差异。

分布式光伏规模较小，分布广泛，适合在建筑物表面、停车场、农业大棚等空地进行安装，以满足特定区域内用户的电力需求；而集中式光伏规模较大，适合在荒漠、高原等地区进行建设，通过长距离输电线路将电力输送至城市或其他用电区域，以满足较大区域的电力需求。

在选择建设光伏电站时，应根据实际情况进行综合考虑，以实现最佳的能源利用效果。

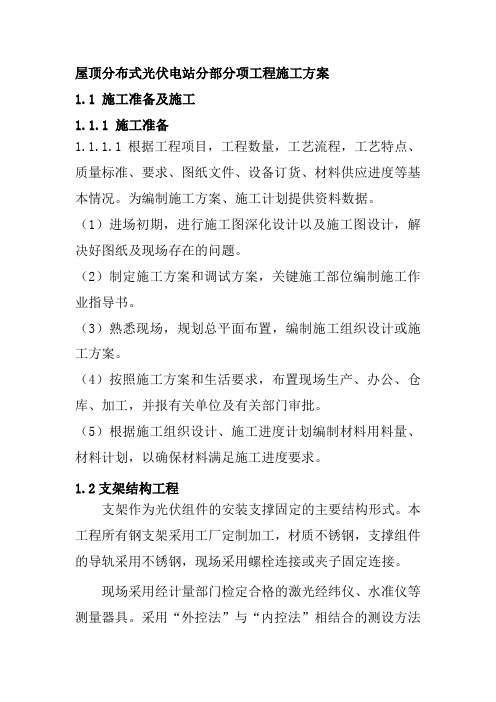

屋顶分布式光伏电站分部分项工程施工方案1.1 施工准备及施工1.1.1 施工准备1.1.1.1根据工程项目，工程数量，工艺流程，工艺特点、质量标准、要求、图纸文件、设备订货、材料供应进度等基本情况。

为编制施工方案、施工计划提供资料数据。

（1）进场初期，进行施工图深化设计以及施工图设计，解决好图纸及现场存在的问题。

（2）制定施工方案和调试方案，关键施工部位编制施工作业指导书。

（3）熟悉现场，规划总平面布置，编制施工组织设计或施工方案。

（4）按照施工方案和生活要求，布置现场生产、办公、仓库、加工，并报有关单位及有关部门审批。

（5）根据施工组织设计、施工进度计划编制材料用料量、材料计划，以确保材料满足施工进度要求。

1.2支架结构工程支架作为光伏组件的安装支撑固定的主要结构形式。

本工程所有钢支架采用工厂定制加工，材质不锈钢，支撑组件的导轨采用不锈钢，现场采用螺栓连接或夹子固定连接。

现场采用经计量部门检定合格的激光经纬仪、水准仪等测量器具。

采用“外控法”与“内控法”相结合的测设方法建立基准控制点和施工方格控制网，测量时注意天气的影响。

水准控制点必须固定，保证施工过程中标高统一，高程控制点要联测现场交验的水准点控制上。

在屋面上放样，并校对和复核。

高程控制的水准点须满足整个面积之用，并要有高精度的绝对标高。

用二等水准测量确定水准面的标高。

水准测量结束后及时计算高差的闭合值调整闭合值。

构件拼装时，要利用水准仪、铅坠和钢尺对各点尺寸进行检验，合格后进行安装。

1）太阳能电池板支架夹子、导轨、螺丝、连接件等组成。

作业准备——复测——夹具定位安装———支撑件安装——导轨安装——导轨调平——组件安装————组件调平。

2）支架安装工艺在夹具安装前，需根据图纸对整个屋面进行放线测量，做到合理规划，如能对设计图纸进行优化及时通知设计单位，考虑到现场屋面存在采光带，排气搭等设备，接到图纸后首先核对现场，保证图纸与现场相符。

夹具的密度需要按照图纸要求，因为组件离地面的高度较低，如果需要对夹具或支架返工，需要将组件拆除，返工工作量很大，为此我们必须将质量落实到每一步，每个夹具的螺丝都要确保紧固，螺丝的方向统一规划。

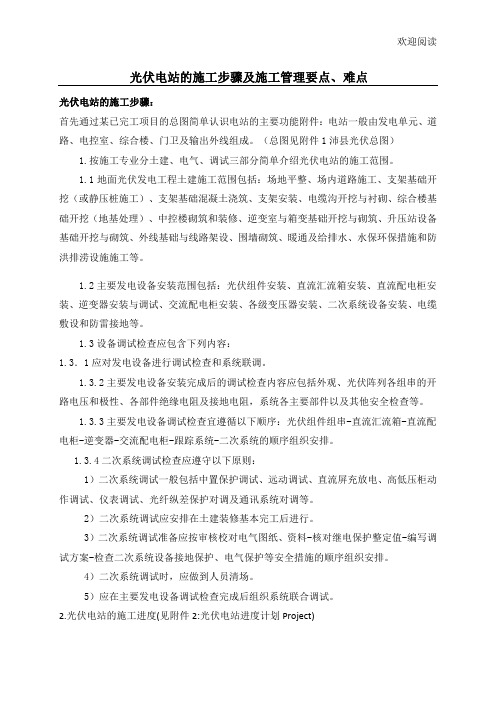

欢迎阅读光伏电站的施工步骤及施工管理要点、难点光伏电站的施工步骤：首先通过某已完工项目的总图简单认识电站的主要功能附件：电站一般由发电单元、道路、电控室、综合楼、门卫及输出外线组成。

（总图见附件1沛县光伏总图）1.按施工专业分土建、电气、调试三部分简单介绍光伏电站的施工范围。

1.1地面光伏发电工程土建施工范围包括：场地平整、场内道路施工、支架基础开2）二次系统调试应安排在土建装修基本完工后进行。

3）二次系统调试准备应按审核校对电气图纸、资料-核对继电保护整定值-编写调试方案-检查二次系统设备接地保护、电气保护等安全措施的顺序组织安排。

4）二次系统调试时，应做到人员清场。

5）应在主要发电设备调试检查完成后组织系统联合调试。

2.光伏电站的施工进度(见附件2:光伏电站进度计划Project)光伏电站站内施工总工期需要控制在90天以内。

主要包括施工图设计阶段（土建、安装），进场准备阶段（临设、施工用水、临电、临时道路、施工场地二次平整、测量、土建安装队伍进场），土建施工阶段、设备进场阶段、安装施工阶段、调试试验、系统倒送电、联调、并网。

初步设计10天施工图设计15天设备采购60天（含提资、招标、制造、运输）3.现场勘查——→熟悉合同、技术协议——→编制二级进度计划，并协调确定合理的设计、采购、施工的关联时间——→督促、检查、落实设计经理按设计进度计划提供开工所需图纸——→督促、检查、落实采购经理完成工程分包招标，确定施工队伍，填写《分包单位资质报审表》，交监理、业主审批——→协调施工队伍的人员、机具、材料进场——→对进场施工人员进行安全教育——→施工场地四通一平等工作，“五图一牌”，三级进度计划——→完成施工组织设计与施工进度计划的编制，并填写《施工组织设计（方案）审批表》，报监理、业主审批——→完成图纸会审和技术交底，并填写《图纸会审记录》和《技术交底记录》——→开工报告。

注：1.现场勘查重点观察地形，是否存在大坡、大坑、湿地、进场道路情况、施工用水、电、通信，如与勘察及可研重大偏离项立即汇报总部。

光伏工程施工区域划分施工道路布置一、光伏工程施工平面布置（一）总体要求1、施工总平面布置应包括施工场地统筹划分、交通组织、临时建筑、施工供水供电、材料堆放、设备存放等场地的合理布置及竖向规划。

2、施工总布置应符合下列要求：（1）总体布局应合理，场地分配应与各标段施工任务相适应。

（2）应合理利用地形，减少场地平整的土石方量。

宜利用场内不建及缓建位置，节约用地，减少临时设施投资及现场运输费用。

（3）应合理组织交通，并应避免相互干扰，交通应短捷。

大宗材料堆场选择时应注意选择合理的运输半径。

（4）施工分区应符合施工总体部署和施工流程要求，各工序应互不干扰。

（5）应符合节能、环保、安全和消防等要求。

（6）应满足文明施工的要求。

3、施工区域划分（1）施工区域应分为施工生产区及施工生活区。

（2）施工生产区应包括土建作业与堆放场、安装作业与堆放场、机械动力及检修场、光伏阵列及安装材料堆场及必要的实验室等。

（3）施工生活区应包括现场施工人员及工程管理人员日常生活所需的办公、休息、餐饮等建筑。

4、施工总布置方案（1）施工生活区布置时宜采用集中布置形式。

（2）施工生产区布置时，各类堆场、施工机具停放、机械动力及检修场、混凝土搅拌站宜集中独立布置。

（3）施工现场划分标段较多的工程，可根据现场情况统一规划，分标段布置施工生产区和施工生活区。

（4）施工生活区与生产区宜相互独立、避免干扰。

5、施工总平面布置图（1）光伏发电工程施工总平面的布置图宜在比例不低于1：2000、带有坐标方格网的地形图上绘制。

（2）施工总平面布置图应包括光伏阵列、逆变器室、升压站、综合楼、围墙、各作业场、堆放场、临时道路和永久道路、施工供水供电管线、施工期间场区及施工区竖向布置、排水设施及用地边界等相对位置及平面布置尺寸、坐标和标高等。

图中应注明施工区测量控制网基点的位置、坐标及标高。

（二）施工临时设施及场地1、一般规定（1）施工生活区布置应以有利于生产、方便生活为原则，应依托进场道路布置。

屋顶分布式光伏电站设施工方案分布式光伏电站是指将光伏发电设备分布在建筑物的屋顶上，通过光伏电池板将太阳能转化为电能。

这种电站的建设不仅能够发挥建筑物屋顶的利用价值，还可以减少电力系统的负荷，降低能源消耗，具有良好的环保效益。

下面将介绍一种屋顶分布式光伏电站的设施工方案。

首先，对于屋顶分布式光伏电站的设施工方案，需要进行场地勘察和工程设计。

勘察工作包括对建筑物屋顶的承重能力、朝向、倾角等进行测量，确定光伏电池板的安装位置和方向。

设计工作包括根据建筑物屋顶的实际情况，进行电站的布局和功率规模的确定，制定建设方案。

其次，需要进行电力系统的规划和设计。

这包括光伏电池板的布置、组串、串并联等操作。

同时，还需要考虑电站的并网情况，包括与电网的接入点、逆变器和变压器的选型等。

接下来，进行设备选购和安装。

根据电站规模和设计要求，选购合适的光伏电池板、逆变器、变压器等设备。

安装工作包括电池板的安装、逆变器和变压器的安装、电缆的铺设、综合布线等。

然后，进行系统调试和运行。

在安装完成后，需要对整个电站进行调试和运行，确保各个设备的正常工作。

调试工作包括电池板的输出功率测试、逆变器和变压器的电压和电流测试等。

在调试成功后，电站开始正式运行。

最后，进行监控和维护。

为了保证电站的正常运行，需要进行定期的监控和维护工作。

监控工作包括对电池板、逆变器和变压器的运行状态进行监测，及时发现故障并进行处理。

维护工作包括清洁电池板、检查电缆连接等。

同时，还需要进行定期的保养工作，包括更换老化设备、检修电器设备等。

以上所述是一种屋顶分布式光伏电站的设施工方案。

通过合理的设计和建设，能够充分利用建筑物屋顶的空间，实现太阳能的利用，减少能源消耗，达到节能减排的目标。

同时，还能够为建筑物提供稳定的电力供应，降低电力成本。

这种设施工方案在环保和经济效益上都具有很大的潜力，是未来能源发展的重要方向。

屋顶分布式光伏电站设施工方案
一、基本情况
1．光伏发电设施主要用于发电，电力供应者提供电力，电力对象为
当地居民和企业，占地面积约1500平方米。

2．全厂装机容量约为600KW，分布式光伏发电系统由4个单元组成，每个单元功率约150KW，根据实际情况，可以灵活调节每个单元的功率。

3．屋顶分布式光伏发电设施由采光结构部分、光伏组件部分和箱变
部分组成。

二、采光结构设计
1.屋顶坡度设计：根据屋顶坡度及风荷载计算，采用铝合金和普通钢
材的跌框结构，用钢及砖材结构固定。

2.采光结构支撑方案：采用抗震支撑固定的设计，屋顶分布式光伏发
电设施安装在上面，钢结构有效地减少了屋顶受力。

3.屋顶防水设计：将分布式光伏发电系统的采光结构和屋顶分开，采
用夹层结构，屋顶分布式光伏发电系统下面采用SBS防水板保护，屋顶上
覆盖高分子材料防水层，有效地防止雨水渗入。

三、光伏组件设计
1.光伏系统选型：采用多晶硅太阳能电池组件，接线方式采用串联，
单节点接线功率为150KW，组件尺寸为1956*990，每片单元电路电压最大
值为36V，最大电流值为13A。

2.太阳能组件安装：采用垂直安装的方式，采光结构的支撑框。

分布式光伏系统施工方案1. 引言分布式光伏系统是一种通过将光伏发电设备分布在多个地点的方式，实现分散式发电的系统。

与传统的集中式光伏发电系统相比，分布式光伏系统具有更高的灵活性、可扩展性和鲁棒性。

本文将介绍分布式光伏系统的施工方案，包括选址、安装、并网等方面的内容。

2. 选址选址是分布式光伏系统施工的第一步，合理的选址可以最大限度地提高系统的发电效率和运行稳定性。

以下是选址的几个重要考虑因素：2.1 太阳光辐射条件太阳光辐射是光伏系统的关键资源，影响系统的发电能力。

在选址时，需要考虑当地太阳光辐射的强度、稳定性以及遮挡情况。

可以通过气象资料、地形测量和太阳测量等手段对太阳光辐射条件进行评估。

2.2 土地可利用性分布式光伏系统通常需要大面积的土地用于安装光伏板。

在选址时，需要考虑土地的可利用性，包括土地的所有权、土地用途规划以及土地的坡度和承载能力等因素。

2.3 电网接入条件分布式光伏系统需要与当地电网进行接入，选址时需要考虑电网的接入条件。

包括电网的电压等级、供电能力以及与电网接入点的距离等因素。

最好选择距离电网接入点较近，电网电压等级适宜，供电能力强的地点。

3. 安装安装是分布式光伏系统施工的核心环节，包括光伏板的安装、逆变器的安装以及电缆的敷设等。

以下是安装的几个关键步骤：3.1 光伏板的安装光伏板是分布式光伏系统的核心部件，其安装质量直接影响系统的发电效率和稳定性。

在安装光伏板时，需要确保光伏板的面向阳光、倾斜角度适宜，并且固定牢固。

3.2 逆变器的安装逆变器负责将光伏板输出的直流电转换为交流电，并送入电网。

在安装逆变器时，需要选择适当的安装位置，确保逆变器通风良好，并且与电网接入点的距离适中。

3.3 电缆的敷设电缆是分布式光伏系统中不可或缺的部分，用于将光伏板和逆变器连接起来，并与电网接入。

电缆的敷设需要满足安全和性能要求，包括防水、耐高温、抗拉等特性。

4. 并网并网是分布式光伏系统施工的最后一步，将光伏系统与电网进行连接，实现发电和供电的有效对接。

分布式光伏集中式光伏划分标准
分布式光伏和集中式光伏是两种不同的光伏发电系统类型。

划分
标准主要有以下几个方面：
1. 电站规模：分布式光伏主要指小功率的分布式光伏发电系统，一般安装在屋顶、墙面、停车场等小范围场所，一般装机容量不超过
几十千瓦。

而集中式光伏是指大规模的光伏电站，通常装机容量在几
兆瓦到几百兆瓦之间。

2. 建设方式：分布式光伏一般采用分散式建设方式，即在各个
分布式光伏电站点上建设独立的发电系统。

而集中式光伏采用集中式
建设方式，即在一个集中式电站点上集中建设发电系统。

3. 接入方式：分布式光伏一般采用并网接入方式，将发电系统
的电能通过逆变器转换成交流电并接入公共电网。

而集中式光伏一般
也采用并网接入方式，不过在一些偏远地区可能需要自给自足地运行。

4. 布局特点：分布式光伏由于规模较小，多分布在城市屋顶、
工业用地等地方，具有分散布局的特点。

而集中式光伏由于规模较大，多建设在空旷地区，具有集中布局的特点。

总之，分布式光伏和集中式光伏的划分标准主要体现在电站规模、建设方式、接入方式和布局特点等方面，这些标准有助于区分不同类
型的光伏发电系统。
