地下燃气管道水平净距

地下燃气管道与给水管的水平净距1. 引言地下燃气管道和给水管是城市基础设施中非常重要的组成部分。

它们承载着供应燃气和给水的功能，直接影响到我们日常生活的便利性和安全性。

为了确保这些管道的正常运行和安全使用，需要在设计和施工过程中考虑到它们之间的水平净距。

2. 水平净距的定义水平净距是指地下燃气管道和给水管之间在水平方向上的最小距离。

它是为了避免两者之间发生交叉干扰或相互影响而规定的。

在设计和施工过程中，必须严格遵守相关规范和标准，确保两者之间有足够的净距。

3. 相关规范和标准在中国，地下燃气管道和给水管道的设计、施工、验收等都需要遵守相关规范和标准。

以下是一些与地下燃气管道与给水管的水平净距相关的规范：•GB50014-2016《建筑给水排水及采暖工程设计规范》•CJJ 43-2016《城市燃气管道工程施工及验收规范》•CJJ/T 171-2008《城市燃气管道工程设计标准》这些规范和标准明确了地下燃气管道和给水管的设计、施工等方面的要求，包括水平净距的限制。

4. 水平净距的计算方法根据相关规范和标准，水平净距的计算需要考虑以下因素：4.1 管道类型和直径不同类型和直径的管道对水平净距的要求不同。

一般来说，较大直径的管道需要更大的水平净距。

4.2 管道埋深地下燃气管道和给水管在埋设时会有一定的埋深要求。

根据相关规范和标准，埋深越大，水平净距也应相应增加。

4.3 地下设施地下已有的其他设施（如电力、通信等）也需要考虑在内。

为了避免不同设施之间发生干扰或相互影响，需要保持一定的水平净距。

4.4 地质条件地质条件对水平净距的要求也有一定影响。

例如，土壤的稳定性、承载能力等因素都需要考虑在内。

5. 水平净距的具体要求根据相关规范和标准，以下是一些关于地下燃气管道与给水管的水平净距的具体要求：•对于同一通道内埋设的燃气管道和给水管，两者之间应保持一定的水平净距，以避免相互干扰。

•对于不同通道内埋设的燃气管道和给水管，两者之间应保持足够大的水平净距，以避免相互影响。

调压站〔含调压柜〕与其它建筑物、构筑物的水平净距〔m〕表-1地下燃气管道与建筑物、构筑物或相邻管道之间的水平净距〔m〕表-1聚乙烯燃气管道与供热管之间水平净距表-2地下燃气管道与构筑物或相邻管道之间的垂直净距〔m〕表-3管的两端应各伸出燃气管道100mm。

3.2 家用燃气表安装3.2.1 家用燃气表的安装应符合以下规定:1.高位安装时,表底距地面不宜小于1.4m;2.低位安装时,表底距地面不宜小于0.1m;3.高位安装时,燃气表与燃气灶的水平净距不得小于300mm,表后与墙面净距不得小于10mm;4.燃气表安装后应横平竖直,不得倾斜;5.采用高位安装,多块表挂在同一墙面上时,表之间的净距不宜小于150mm;6.燃气表应使用专用的表连接件安装。

3.2.2 组合式燃气表箱,可平稳地放置在地面上,与墙面紧贴。

3.2.3 燃气表安装在橱柜时,橱柜的形式应便于燃气表抄表、检修及更换,并具有自然通风的功能。

2.4 与其他装备的关系2.4.1 户管严禁敷设在有潜在危险及会对户管造成损坏的位置。

2.4.2 户管严禁敷设于间﹑变配电室﹑修理间﹑储藏室﹑卧室﹑浴室﹑易燃或易爆品的仓库﹑有腐蚀性介质的房间﹑通风机房﹑电缆沟﹑暖风槽﹑空调进风和回风的管槽﹑烟道和进风道﹑升降机槽或无通风的管道井﹑管槽或空洞等。

2.4.3 假设地板下安装有暖气系统，该地板不可敷设户管。

2.4.4当考虑户管与其他有关设备及管道的位置时，应:-(1) 慎防其他管道泄漏出来的物质会损害户管。

(2) 防止温度变化导致管道不良的膨胀及收缩问题。

(3) 确定不会因相邻的电气装备而产生电弧现象。

2.4.5户管如无适当的保护，不可安装于易受侵蚀及/或直接损坏(如碰撞)的地方。

2.4.6户管应防止敷设在建筑物的地基﹑墙的底部承力处，或其安装方式有损建筑物的构造或影响其构造任何部份的耐火效能。

如无法防止，应设置在套管中，并应考虑沉降的影响，必要时应采取补偿措施。

天然气安全间距标准汇总
根据《建筑设计防火规范（2018年版）》GB50016-2014、《城镇燃气设计规范（2020年版）》GB50028-2006、《汽车加油加气加氢站技术标准》GB50156-2021等相关规范对站场周边及站场内设施之间的防火距离要求，对各类站场、管道的等燃气设施安
根据《城镇燃气设计规范（2020年版）》相关规定，地下燃气管道埋设的最小覆土厚度（路面至管顶）应符合下列要求：
（1）埋设在车行道下时，不得小于0.9米；
（2）埋设在非车行道（含人行道）下时，不得小于0.6米；
（3）埋设在庭院（指绿化地及载货汽车不能进入之地）内时，不得小于0.3米；（4）埋设在水田下时，不得小于0.8米。

2.调压站。

①埋地燃气管道与建筑、构筑物以及其她各种管道之间应保持必要的水平净距,见表5-9。

如受地形限制布置有困难,而又无法解决时,经与有关部门协商,采取行之有效的防护措施后,表中规定的净距,均可适当缩小。

②埋地燃气管道不宜穿过其她管道或沟槽本身,当必须穿过排水管、热力管沟、联
合地沟、隧道及其她各种用途沟槽时,应将燃气管道敷设于套管内。

套管伸出构筑物外壁
的长度不应小于表5-9中燃气管道与该构筑物的水平净距。

套管两端应采用柔性的防腐、防水材料密封。

③埋地燃气管道不得在建筑物与大型构筑物(架空的建筑物与构筑物除外)下面穿过,也不得在堆积易燃、易爆材料与具有腐蚀性液体的场地下面穿越。

④埋地燃气管道不宜与其她管道或电缆同沟敷设;当需要同沟敷设时,必须采
取相应的防护措施。

⑤埋地燃气管道与其她各种构筑物以及管道相交时,应保持的最小垂直净距列于表5-10。

在距相交构筑物或管道外壁2m以内的燃气管道上不应有接头、管件与附件。

⑥⑥聚乙烯燃气管道与供热管之间的水平净距不应小于表5-11的规定。

与其她建筑物、构筑物的基础或相邻管道之间的水平净距应符合表5-9的规定。

⑦聚乙烯燃气管道与各类地下管道或设施的垂直净距不应小于表5-12的规定。

附件：
燃气管道安全距离规定

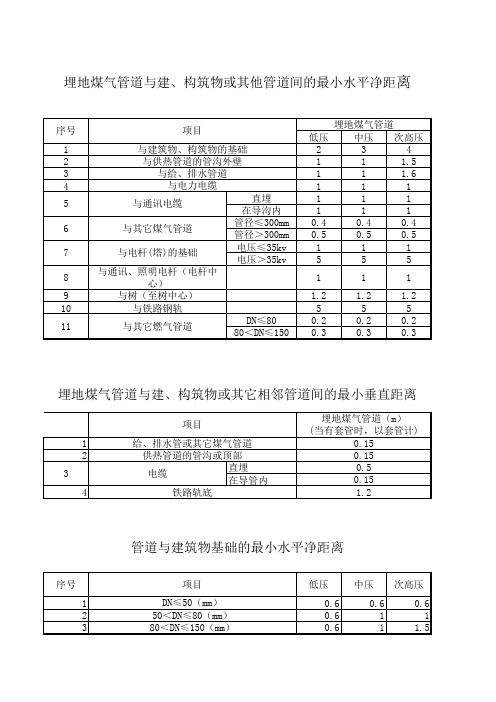

地下燃气管道与建筑物、构筑物或相邻管道之间的水平和垂直净距，不应小于下列规定：
2、地下燃气管道与构筑物或相邻管道之间垂直间距（m）
注:如受地形限制无法满足上述要求时,经与有关部门协商,采取行之有效的防护措施后,上表中规定的净距,均可适当缩小,但次高压燃气管道距建筑物外墙面不应小于3.0m，中压管道距建筑物基础不应小于0.5m，且距建筑物外墙面不应小于1.0m，低压管道应不影响建（构）筑物和相邻管道基础的稳固性，且次高压A管壁厚度小于9.5mm时，距外墙面分别不应小于地下燃气管道压力为1.61Mpa的有关规定的距离。

1 .高压燃气管道的安全间距地下燃气管道与建、构筑物或相邻管道之间的水平净距及地下燃气管道与建、构筑物或相邻管道之间垂直净距应按照《城镇燃气设计规范》GB50028-2006（2023版）执行。

具体参见下表要求：高压地下燃气管道与构筑物之间的水平净距，不应小于表1和表2中次高压A的规定。

三级地区高压地下燃气管道与建筑物之间的水平净距不应小于表3的规定。

高压燃气管道不宜进入四级地区；当受条件限制需要进入或通过四级地区时，应遵守下列规定：高压A地下燃气管道与建筑物外墙面之间的水平净距不应小于30m(当管壁厚度δ≥9.5mm或对燃气管道采取有效的保护措施时，不应小于15m);高压B地下燃气管道与建筑物外墙面之间的水平净距不应小于16m(当管壁厚度δ≥9.5mm或对燃气管道采取有效的保护措施时,不应小于IOm);2 .门站、储配站、调压站和加气站等场站的安全间距站内设施之间以及与站外设施的安全间距须满足《城镇燃气设计规范》(GB50028-2006I2023年版)、《建筑设计防火规范XGB50016-2014)(2018版)、《石油天然气工程设计防火规范》(GB50183-2004)、《汽车加油加气站设计与施工规范》(GB50156-2012)(2014版)和《液化石油气供应工程设计规范》GB51142-2015的相关要求。

3.燃气工程质量优良的燃气工程质量是供气、用气安全的前提和保证。

保证燃气工程质量的措施如下：(1)按照总体规划和燃气专项规划，实施燃气管道工程建设与城市基础设施建设同步进行。

贯彻实行燃气工程和道路、建筑等工程建设的同步设计、同步施工和同步验收。

(2)强化燃气设计单位的安全质量责任意识，使燃气使用环境达到本质上的安全。

(3)制定、完善、严格贯彻相关标准规范，加强工程质量的监督。

(4)结合燃气管网工程质量的实践，燃气管道施工回填质量作为重点控制内容。

(5)建设单位委托有资质的相关单位进行监督和施工，施工单位对施工过程的安全负责，遵守各项安全管理制度，做到安全施工，杜绝人身伤亡事故；精心施工，保证安全生产设施的施工质量，并自觉接受监督。

户内安装特别要求1.引入管入户位置为入户层五零水平线以下20公分，位置不能满足要求的引入管阀门及管件水平安装2.引入管与立管连接处安装波纹金属软管，采用法兰连接3.户内立管均采用焊接连接，要求预留丝口水平，焊口平整，预留高度为 2.3m ±5cm，立管固定牢固，支架安装位置为三通口下方3-5cm。

4.户内挂表正常情况下采用反挂，距墙距离>5cm，表后管固定牢固5.户内立管顶端采用堵板焊死，堵板平整与立管结合完整，边缘圆滑燃气管道安全距离规定地下燃气管道与建筑物、机构物或相邻管道之间的水平和垂直净距，不应小于下列规定：1、地下燃气管道与建筑物、构筑物或相邻管道之间的水平净距（m）2、地下燃气管道与构建物或相邻管道之间垂直间距（m）注：1、如受地形限制无法满足上述要求时。

经与有关部门协商，采取行之有效的防护措施后，上表中规定的净距，均可适当缩小，但次高压燃气管道距建筑物外墙面不应小于3.0m，中压管道距建筑物基础不应小于0.5m，且距建筑物外墙面不应小于 1.0m，低压管道应不影响建（构）筑物和相邻管道基础的稳固性，且次高压A管壁厚度小于9.5mm时，距外墙面分别不应小于地下燃气管道压力为1.61Mpa的有关规定距离。

2、安装套管采用钢管或PE80系列管道，交叉位置套管长度比障碍管道每端长20cm以上，套管公称直径比现铺设管道大2个型号。

3、聚乙烯管道和钢骨架聚乙烯复合管道与热力管道之间的水平净距项目地下燃气管道（m）低压中压次高压B A B热力管直埋热水 1.0 1.0 1.0 1.5蒸汽 2.0 2.0 2.0 3.0 在管沟内（至外壁） 1.0 1.5 1.5 2.0项目燃气管道（当有套管时，从套管外径计）（m）热力管燃气管在直埋管上方0.5（加套管）燃气管在直埋管下方 1.0（加套管）燃气管在管沟上方0.2（加套管）或0.4 燃气管在管沟下方0.3（加套管）4、调压站（含调压柜）与其他建筑物、构筑物的水平净距设置形式调压装置入口燃气压力级制建筑物外墙面重要公共建筑物铁路（中心线）城镇道路公共电力变配电柜地上单独建筑高压（A）18.0 30.0 25.0 5.0 6.0 高压（B）13.0 25.0 20.0 4.0 6.0 次高压（A）9.0 18.0 15.0 3.0 6.0燃气管道和电气设备、相邻管道之间的净距注：当明装电线与燃气管道交叉净距小于10cm时，电线应加绝缘套绝缘套管的两端应各伸出燃气管道10cm。
