机件的表达方式
阶梯剖必 须标注
当转折处地方有限又不致引起误解时，允许省略字母。 投射方向的省略与前同。
画阶梯剖视图注意事项
① 剖视图应看成是一个 完整的图形，在剖视 图中不能画出剖切平 面转折处的投影；
②剖切符号的转折 处 不 应 与 图 中 的轮廓线重合。
③ 在剖视图内不能出现不完整要素。
④ 当机件有两个要素在图形上具有公共对称中心线 或轴线时，应各画一半不完整的要素。
当画出的剖面线与图形的 主要轮廓线或剖面区域的轴线 平行时，该图形的剖面线应画 成与水平成30°或60°角，但 其倾斜方向与其他图形的剖面 线一致。
(4)剖视图的标注
标注内容： • 剖切符号 表示剖切面起、迄和转折位置的短粗长 约5 mm、用箭头表示投射方向。 • 剖视图标注 用与剖切面相同的大写字母表示 （成对）。
A－A A－A
A
A
A
A
A
A
错 误 正 确 ⑥ 采用旋转剖画出的剖视图必须标注，标注方法与阶 梯剖相同。
5.3 断面图
1.断面图的概念
2.断面图的种类
1.断面图的概念
假想用剖切面将机件的某处切断，只画出该剖 切面与物体接触部分（剖面区域）的图形。
为了表示清楚轴上键槽的结构形状，采用断面图 表示比剖视图更简练。
③ 位于剖切平面后且与 所表达的结构关系不 甚密切的结构，或一 起旋转容易引起误解 的结构，一般仍按原 来的位置投射。
A
④ 位于剖切平面后，与 被切结构有直接联系 且密切相关的结构， 或不一起旋转难以表 达的结构，应“先旋 转后投射”。
A
A
A
油孔
A
A
螺孔
A－A
A－A
⑤ 当相交两剖切平面剖到机件上的结构产生不完 整要素时，则这部分按不剖绘制。
第八章机件的各种表达方法
半剖视图适用于机件的内、外形状均需要表达，同时 机件的形状对称或基本对称的情况。
画图时必须注意：（1）在半剖视图中，半个外形视 图和半个剖视图的分界线应画成点划线；（2）在半个 外形视图中，虚线一般省略不画。
半剖视图的标注方法与全剖视图相同。
❖ 局部剖视图
用剖切平面局部地剖开机件所得的剖视图，称为局 部剖视图。局部剖视图主要用于表达不宜采用全剖视图 和半剖视图的机件。
局部剖视图
❖ 斜剖视图
机件倾斜的内部形体的表达方法
❖ 阶梯剖视图
几个平行剖切平面（剖切面可以是投影面平行面或垂直面） 适用条件：具有平行结构的机件。 画法：先剖切，后投影，再合一。
阶梯剖视图问题的提出
❖ 阶梯剖视图的画法
阶梯剖视图
❖ 旋转剖视图
几个相交剖切平面 （剖切面可以是投影面平行面或垂直面） 适用条件：机件具有旋转轴，机件各个空腔结构又处于几个相交平面位置。
剖视图实例
❖ 剖视图的画法
A-A
A
A
一般用平面剖切机件，剖切平面应通过机件内部孔、槽等 的对称面或轴线，且使其平行或垂直于某一投影面，以便使 剖开后的结构反映实形。
金属材料（已有规 定剖面符号者除外）
非金属材料（已有规 定剖面符号者除外）
木材
纵剖面 横剖面
玻璃及供观察用的 其他透明材料
❖ 剖面符号

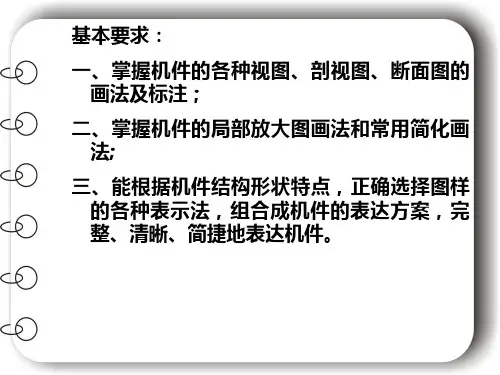

基本要求：
一、掌握机件的各种视图、剖视图、断面图的 画法及标注；
二、掌握机件的局部放大图画法和常用简化画 法;
三、能根据机件结构形状特点，正确选择图样 的各种表示法，组合成机件的表达方案，完 整、清晰、简捷地表达机件。

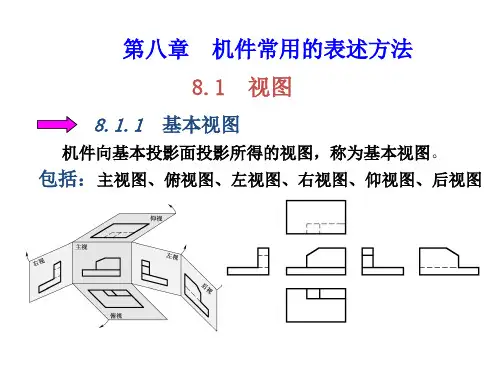

一、基本视图和辅助视图 1 基本视图
主视图 俯视图 左视图 后视图 仰视图 右视图
画图时必须注意：（1）在半剖视图中，半个外形视 图和半个剖视图的分界线应画成点划线；（2）在半个 外形视图中，虚线一般省略不画。
半剖视图的标注方法与全剖视图相同。
❖ 局部剖视图
用剖切平面局部地剖开机件所得的剖视图，称为局 部剖视图。局部剖视图主要用于表达不宜采用全剖视图 和半剖视图的机件。
局部剖视图
❖ 斜剖视图
机件倾斜的内部形体的表达方法
❖ 阶梯剖视图
几个平行剖切平面（剖切面可以是投影面平行面或垂直面） 适用条件：具有平行结构的机件。 画法：先剖切，后投影，再合一。
阶梯剖视图问题的提出
❖ 阶梯剖视图的画法
阶梯剖视图
❖ 旋转剖视图
几个相交剖切平面 （剖切面可以是投影面平行面或垂直面） 适用条件：机件具有旋转轴，机件各个空腔结构又处于几个相交平面位置。
剖视图实例
❖ 剖视图的画法
A-A
A
A
一般用平面剖切机件，剖切平面应通过机件内部孔、槽等 的对称面或轴线，且使其平行或垂直于某一投影面，以便使 剖开后的结构反映实形。
金属材料（已有规 定剖面符号者除外）
非金属材料（已有规 定剖面符号者除外）
木材
纵剖面 横剖面
玻璃及供观察用的 其他透明材料
❖ 剖面符号
基本要求：
一、掌握机件的各种视图、剖视图、断面图的 画法及标注；
二、掌握机件的局部放大图画法和常用简化画 法;
三、能根据机件结构形状特点，正确选择图样 的各种表示法，组合成机件的表达方案，完 整、清晰、简捷地表达机件。
一、基本视图和辅助视图 1 基本视图
主视图 俯视图 左视图 后视图 仰视图 右视图
机件的常用表达方法
机件的常用表达方法机件在工程领域那可是相当重要的存在呢，就像一个个小明星，得有合适的方式来表达它们的样子、结构啥的。
一、视图。
视图就像是给机件拍照片啦。
有基本视图，像从不同方向给机件来个特写，正前方的主视图，能让你一眼看到机件前面的模样，还有俯视图、左视图等等，就像从头顶和左边给机件拍照。
这些视图组合起来，就能让你对机件的整体形状有个大致的了解。
而且呀，视图之间还有一些投影规律呢，就像它们之间有个小默契，长对正、高平齐、宽相等，是不是听起来很有趣？就像它们在玩一种整齐划一的小游戏。
二、剖视图。
有时候机件内部结构很复杂，视图看不太清楚，这时候剖视图就闪亮登场啦。
它就像是把机件切开，让你看看里面的构造。
全剖视图呢，就从机件的中间一分为二，把内部结构完全暴露出来，就像打开一个神秘的盒子，把里面的宝藏都展示给你看。
半剖视图就比较含蓄一点，只切开一半，既能看到机件的外部形状，又能看到内部结构，就像犹抱琵琶半遮面的感觉，是不是很俏皮？局部剖视图则是只切开机件的一部分，把最想让你看到的内部结构展现出来，就像在机件上开个小窗户，偷偷看一眼里面的小秘密。
三、断面图。
断面图就像是从机件上切下一片来观察。
有移出断面图，就把切下来的那片单独拿出来给你看，就像从机件身上摘下一片小树叶，然后放在你面前仔细端详。
还有重合断面图，这个更有趣，就直接把断面图和视图重合在一起，就像给机件穿上了一件有特殊图案的衣服，这个图案就是断面图啦。
四、局部放大图。
当机件上有些小细节，小到在普通视图里看不清楚的时候，局部放大图就像一个放大镜一样。
它把那些小细节放大，让你能清楚地看到上面的纹路、小孔之类的。
就像你拿着放大镜看小昆虫身上的花纹一样，很神奇呢。
机件常用的表达方式精选全文
（2）机件的内外形状都需表达，但不能或不宜采用 半剖视图，如图6.16所示。
（3）对称机件的轮廓线与中心线重合，若采用半剖 视图易引起误解，宜采用局部剖视，如图6.17所 示。
图6.16 内外均要表达时的表达方案
图6.17 不宜采用半剖的局部剖
6.2.3 剖切面的种类 为了表达各种结构形状的机件，可 以选择以下三种剖切面剖开机件： 图6.18 单一剖切柱面剖得的全剖视 图
R=符号与字体高度
h=R 符号笔画宽度h=0.1h 图6.6 旋转符号
6.2 剖视图
当机件的内部结构比较复杂时，视图上虚线会很多，由于 视图上虚线、实线交错重叠往往影响视图表达的清晰，又 不利于尺寸标注，不便于看图。为了清晰地表达机件的内 部结构形状，通常采用剖视的表达方法。
剖视图的概念
1. 剖视图的形成
（a）
图6.5 斜视图
斜视图一般按投影关系布置，如 图6.5（b）所示，必要时也可以 布置在其他位置，并且在不致引 起误解时允许将视图旋转，旋转 方向和旋转角度的确定应考虑便 于看图，此时视图的标注形式应 改变为图6.5（c）所示。表示该 视图名称的大写拉丁字母应靠近 旋转符号的箭头端，旋转符号的 箭头指向应符合旋转方向，也允 许将旋转角度注写在字母之后。 旋转符号的画法如图6.6所示。 无论斜视图如何配置，箭头应与 所表达的部分垂直，而字母应水 平方向注写。
图6.18 单一剖切柱面剖得 的全剖视图
(a)
(b)
图6.19 用单一的倾斜剖切平面剖切
特殊地，单一剖切平面也可以用不平行于基本投影面的斜剖 切面剖开机件，如图6.19中的A-A全剖视图，用于表达机 件上倾斜的内部结构。在不致引起误解时，允许将图形旋 转，此时应在剖视图的上方加注旋转符号，旋转符号的画 法和注写要求与斜视图要求相同，如图6.19（b）所示。
工程制图课件：机件常用的表达方法
第五章 机件常用的表达方法
2. 基本视图的配置及其关系 按照如图5-1(b)所示的方法将六个基本投影面展开，展开后的六个基本视图的配置及其投影关系如图5-2所示。 由此可见各个视图之间的关系是：主、俯、仰视图之间长对正；主、左、右、后视图之间高平齐；左、右、俯、 仰视图之间宽相等，外前内后相对应。依据规定，在同一张图纸内，六个基本视图如按图5-2所示的形式配置时， 则不需附加任何标注。
第五章 机件常用的表达方法
二、向视图 1. 向视图的概念 向视图是可以自由配置的视图。有时为了合理利用图纸或因其他原因不能按标准配置，或不能把视图画在 同一张图纸上时，可选用向视图，如图5-3中的向视图“A”、“B”、“C”。 2. 向视图的画法 向视图必须标注，其标注方法是：在向视图上方标注大写字母“×”；在相应视图附近用箭头指明视图方向， 并标注相同的字母，字母一律水平书写，如图5-3所示。
第五章 机件常用的表达方法
3. 局部剖视图 用剖切面局部地剖开机件所得到的视图，称为局部剖视图。当机件上还有部分内部结构没有表达清楚，而 又没有必要使用全剖视图或不宜使用半剖视图时，通常采用局部剖视图。 如图5-28(a)所示的箱体，其内部有空腔，顶部有一个“回”字形的凸台，底部是一块具有四个安装孔的底 板，左下面还有一个通孔。显然，箱体的上下、左右、前后都不对称；在表达方法上既不能用全剖视图，也无 法用半剖视图，故主、俯视图均使用了局部剖视图，如图5-28(b)所示。
第五章 机件常用的表达方法
表达的局部结构是完整的、且外轮廓线封闭时，断裂边界线可以省略，分别如图5-5(a)中的局部视图“A”和 “B”。
局部视图的配置：局部视图应尽量按视图关系配置，或者放在被表达部分的附近以方便看图；必要时也可 放在其他合适的位置。
机件表达方法
面时，这些结构也应按剖视绘制。
断面图的种类
1. 移出断面图 移出断面图的标注：标注内容与剖视图相同。
配置在剖切符号延长线上，可省略字母。
断面图的种类
1. 移出断面图 移出断面对称或按投影关系配置，可省略箭头。
B B－B
B
断面图的种类
1. 移出断面图 移出断面对称且配置在剖切符号延长线上，不必标注。
体倾斜表面相平行。
将倾斜部分向辅助斜 投影面进行投影。
H
将机件向不平行于任何基本投影面的平面（斜投影面）投 射而得到的视图称为斜视图。
视图
4. 斜视图
VA
H
A A
视图
4. 斜视图
画斜视图时的注意事项：
在斜视图的上方用大写的拉 丁字母标出视图的名称，在相 应的视图附近用箭头指明投射 方向，并注上同样的字母。
A－A
B－B
C－C
A
A
B
BC
C
剖视图的形成及其画法
正确
不正确
剖切面的种类
1. 单一剖切面 平行于某一基本投影面
剖切面的种类
1. 单一剖切面 不平行于任何基本投影面（斜剖）
A－A
A
A－A
用于表达与基 本投影面倾斜的 内部结构的形状。
A
B
B
B－B
采用斜剖画图 时，可按照箭头 所指的投射方向 画出斜剖视图形， 也允许将图形旋 转配置。
配置在剖切符号上的不对称重合断面，可省略字母。
断面图的种类
2. 重合断面图 对称的重合断面，可不必标注。
局部放大图
局部放大图
为便于画图及标注尺寸，将机件的部分细小结构， 用大于原图的比例画出，称为局部放大图。
局部放大图
断面图的种类
1. 移出断面图 移出断面图的标注：标注内容与剖视图相同。
配置在剖切符号延长线上，可省略字母。
断面图的种类
1. 移出断面图 移出断面对称或按投影关系配置，可省略箭头。
B B－B
B
断面图的种类
1. 移出断面图 移出断面对称且配置在剖切符号延长线上，不必标注。
体倾斜表面相平行。
将倾斜部分向辅助斜 投影面进行投影。
H
将机件向不平行于任何基本投影面的平面（斜投影面）投 射而得到的视图称为斜视图。
视图
4. 斜视图
VA
H
A A
视图
4. 斜视图
画斜视图时的注意事项：
在斜视图的上方用大写的拉 丁字母标出视图的名称，在相 应的视图附近用箭头指明投射 方向，并注上同样的字母。
A－A
B－B
C－C
A
A
B
BC
C
剖视图的形成及其画法
正确
不正确
剖切面的种类
1. 单一剖切面 平行于某一基本投影面
剖切面的种类
1. 单一剖切面 不平行于任何基本投影面（斜剖）
A－A
A
A－A
用于表达与基 本投影面倾斜的 内部结构的形状。
A
B
B
B－B
采用斜剖画图 时，可按照箭头 所指的投射方向 画出斜剖视图形， 也允许将图形旋 转配置。
配置在剖切符号上的不对称重合断面，可省略字母。
断面图的种类
2. 重合断面图 对称的重合断面，可不必标注。
局部放大图
局部放大图
为便于画图及标注尺寸，将机件的部分细小结构， 用大于原图的比例画出，称为局部放大图。
局部放大图
第6章机件常用的表达方法1
5、基本视图的特征
仰视
右视
主视
左视 后视
俯视
☆ 对称性： 主视图←→后视图 左视图←→右视图 俯视图←→仰视图
☆ 虚实性： 由于投影方向不同，可能会造成立体表面 交线的可见性发生变化，注意画图时的区别。
6、基本视图的应用
☆ 根据机件的形状，可以选用其中几个视图，但 应优先采用主、俯、左视图。
☆ 在同一张图纸内，尽量按此基本位置配置六个 基本视图，并且可以不标注视图的名称。
四、斜视图
问题：当物体的表面与投影面成倾斜位置时，其投影 不反映实形。
VA
解决方法：
★增设一个与倾斜表面 平行的辅助投影面。
★将倾斜部分向辅 助投影面投射。
H
斜视图是物体向不平行于基本投影面的平 面投射所得的视图。
四、斜视图——画法
A
字母靠近箭头端， 符号方向与旋转 方向一致。
A
A
画斜视图的注意事项：

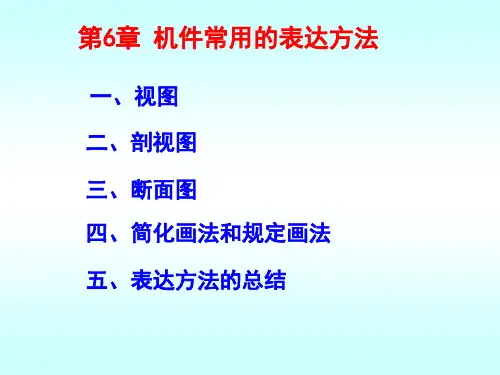

第6章 机件常用的表达方法
一、视图 二、剖视图 三、断面图 四、简化画法和规定画法 五、表达方法的总结
6.1 视 图
视图主要用来表达机件的外部结构形状，视图 通常有：
基本视图：机件在基本投影面上的投影称为基本视图
向视图： 向视图是可自由配置的基本视图
局部视图：将机件的某一部分向基本投影面投影， 所得到的视图叫做局部视图
A
A
A
A
阶梯剖视图画法举例： 比较分析不同的表达方法 A-A A-A
不应画轮 廓线
AA AA
A
AA
A
A A
A A
不应出现正不完确表整的达要阶素方梯法剖不视适合不应重合
不应相交
3、用两相交的剖切平面剖切（交线垂直于某一基本投影面）
机件常用表达方式视图

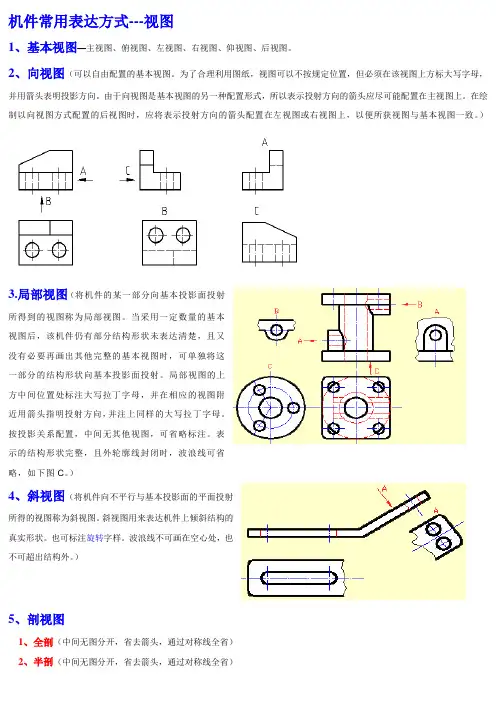

机件常用表达方式---视图1、基本视图—主视图、俯视图、左视图、右视图、仰视图、后视图。
2、向视图（可以自由配置的基本视图。
为了合理利用图纸，视图可以不按规定位置，但必须在该视图上方标大写字母，并用箭头表明投影方向。
由于向视图是基本视图的另一种配置形式，所以表示投射方向的箭头应尽可能配置在主视图上。
在绘制以向视图方式配置的后视图时，应将表示投射方向的箭头配置在左视图或右视图上，以便所获视图与基本视图一致。
）3.局部视图（将机件的某一部分向基本投影面投射所得到的视图称为局部视图。
当采用一定数量的基本视图后，该机件仍有部分结构形状未表达清楚，且又没有必要再画出其他完整的基本视图时，可单独将这一部分的结构形状向基本投影面投射。
局部视图的上方中间位置处标注大写拉丁字母，并在相应的视图附近用箭头指明投射方向，并注上同样的大写拉丁字母。
按投影关系配置，中间无其他视图，可省略标注。
表示的结构形状完整，且外轮廓线封闭时，波浪线可省略，如下图C。
）4、斜视图（将机件向不平行与基本投影面的平面投射所得的视图称为斜视图。
斜视图用来表达机件上倾斜结构的真实形状。
也可标注旋转字样。
波浪线不可画在空心处，也不可超出结构外。
）5、剖视图1、全剖（中间无图分开，省去箭头，通过对称线全省）2、半剖（中间无图分开，省去箭头，通过对称线全省）3、阶梯剖（中间无图分开，省去箭头。
不允许出现不完整的孔、槽。
）4、旋转剖（剖切后的机件上，其他结构仍按原来位置投影。
）5、斜剖（不引起误解时，允许斜剖旋转。
）6、复合剖7、局部剖（对称面正好与轮廓线重合，不易用半剖时。
不可穿孔，打断剖面线。
）6、断面图1、断面图与剖视图区别：断面图仅画出物体被切处的断面形状。
剖视图除了画出物体被切处的断面形状外，还必须画出剖切面以后所有可见轮廓的投影。
2、断面图的种类：根据图形放置的位置不同，断面图可分为两类：移出断面图和重合断面图。
1. 移出断面图：画在视图轮廓线之外的断面图。
机件常用的表达方法
假想画法
总结词
为了表示机件的某些内部结构或工作原理，采用假想的线条或形状进行绘制，不需考虑实际制造的可行性。
详细描述
假想画法是一种灵活的表达方法，它允许设计者在图纸上使用假想的线条或形状来表示机件的某些内部结构或工 作原理。这种画法不受实际制造的限制，可以自由地表达设计者的创意和思路。虽然假想画法在现实中可能无法 实现，但它有助于加深对机件结构和功能的理解，为进一步的设计和优化提供参考。
特点
斜二轴测图可以更清晰地表示物体的某些特征， 例如圆柱体和圆锥体。它通常用于表示具有特定 角度或复杂结构的物体。
应用
斜二轴测图在工程设计和制造领域中也有广泛应 用，特别是在需要详细表示某些特定角度或结构 的场合。
圆柱正等轴测图
定义
圆柱正等轴测图是一种特殊类型的正等轴测图，它特别用于表示圆 柱体的形状和结构。
05 组合画法
CHAPTER
叠加类组合
总结词
叠加类组合是通过将两个或多个简单几何体进行叠加来表达 复杂机件的结构。
详细描述
叠加类组合是组合画法中的一种，通过将简单的几何体（如 圆柱、圆锥、长方体等）进行叠加，以表达复杂机件的结构 。这种表达方法能够清晰地展示机件各个部分之间的关系和 层次，便于理解机件的整体结构和功能。
主视图
定义
机件的正前方投影所得的视图为主视图。
应用场景
用于表达机件的主要结构，如主体框架、主要部件等。
特点
主要显示机件的前后方向的结构和形状，是表达机件 结构的主要视图。
左视图
定义
从机件的左侧投影所得的视图为左视图。
应用场景
常用于表达机件的左侧结构，如侧板、侧支架 等。
特点
主要显示机件的左侧面形状和尺寸，以及与水平方向相关的结构。
机件视图的表达方法
当机件内部形状较复杂时，则视图上虚线过多，给 读图和标注尺寸增加困难，为了清晰地表达机件内部形 状，国家标准规定采用剖视图来表达。
假想用一剖切面将机件剖开，移去剖切面和观察者之间的部分， 将其余部分向投影面投射，并在剖面区域内画上剖面符号，所得 到的图形称为剖视图。
8.2.1 剖视图的画法
（１）确定剖切面的位置
半剖视图
当机件具有对 称平面时，在垂直 于对称平面的投影 面上的投影所得的 图形，可以对称中 心线为分界，一半 画成剖视图以表达 内形，另一半画成 视图以表达外形， 称为半剖视图 。
半剖视图主要用于内、外形状都需要表示的对称机件
局部剖视图
用剖切平面局部地剖开机件，所得的剖视图称为局
部剖视图 。
画局部剖视图时应注意以下方面：
Martin 等利用烟雾室实验证实了大气中的全氟辛烷磺酸氨化 合物[C8F17SO2N(R1)(R2)]可以通过大气转运、氧化为PFCA 和PFOS 的可能性，并导致偏远地区的污染，并认为全氟化物挥发性前体 物质可通过大气转运扩散到遥远的地区，然后沉降为不挥发性全 氟化合物，这个过程导致对生物体的污染。
1、局部剖视图的剖开与未剖开部
分用波浪线隔开，波浪线只 能画在
局部剖
物体表面有材料的实体部分，不要穿越 孔或槽，也不能超出视图以外。
2、波浪线不要和图样上其他图线 重合，也不要画在其他图线的线延长线 上。
3、当剖切部分为回转体时，允许将 该结构的中心线作为局部剖视图与视图
的分界线。
4、在同一个视图中，采用局部剖视图 的部位不宜太多，以免使图形过于破碎。
活性炭、离子交换树脂是目前用于去除PFCs的常用吸附剂。 近年来，随着环境领域对PFCs关注度的增加，各国研究者针对 PFCs开发了多种新型吸附技术，如壳聚糖、碳纳米管等..
假想用一剖切面将机件剖开，移去剖切面和观察者之间的部分， 将其余部分向投影面投射，并在剖面区域内画上剖面符号，所得 到的图形称为剖视图。
8.2.1 剖视图的画法
（１）确定剖切面的位置
半剖视图
当机件具有对 称平面时，在垂直 于对称平面的投影 面上的投影所得的 图形，可以对称中 心线为分界，一半 画成剖视图以表达 内形，另一半画成 视图以表达外形， 称为半剖视图 。
半剖视图主要用于内、外形状都需要表示的对称机件
局部剖视图
用剖切平面局部地剖开机件，所得的剖视图称为局
部剖视图 。
画局部剖视图时应注意以下方面：
Martin 等利用烟雾室实验证实了大气中的全氟辛烷磺酸氨化 合物[C8F17SO2N(R1)(R2)]可以通过大气转运、氧化为PFCA 和PFOS 的可能性，并导致偏远地区的污染，并认为全氟化物挥发性前体 物质可通过大气转运扩散到遥远的地区，然后沉降为不挥发性全 氟化合物，这个过程导致对生物体的污染。
1、局部剖视图的剖开与未剖开部
分用波浪线隔开，波浪线只 能画在
局部剖
物体表面有材料的实体部分，不要穿越 孔或槽，也不能超出视图以外。
2、波浪线不要和图样上其他图线 重合，也不要画在其他图线的线延长线 上。
3、当剖切部分为回转体时，允许将 该结构的中心线作为局部剖视图与视图
的分界线。
4、在同一个视图中，采用局部剖视图 的部位不宜太多，以免使图形过于破碎。
活性炭、离子交换树脂是目前用于去除PFCs的常用吸附剂。 近年来，随着环境领域对PFCs关注度的增加，各国研究者针对 PFCs开发了多种新型吸附技术，如壳聚糖、碳纳米管等..
机械制图机件的各种表达法
68
个数
69
当机件具有若干直径相同且成规律分布 的孔，可以只画出其中一个或几个，其余 只表示其中心位置（中心线），但在图中 应注明孔的总数。
70
直径相同且成规律分布的孔的简化
71
对于机件的肋、筋、轮辐及薄壁等结构， 当剖切平面沿纵向剖切，这些结构都不画 剖面符号（剖开了但不画剖面符号），而 用粗实线将它与其邻接部分分开。
不会引起误解时，允许用直线或圆弧来 代替非圆曲线。
过渡线简 化成圆弧
77
较小的相贯线 简化成直线
78
当平面在图形中不能充分表达时，可 用平面符号表示。
79
对小结构的简化 对机件上一些较小的结构，如在一个图 形中已表示清楚，则在其他图形中可以简 化或省略。
80
对机件上斜度不大结构，如在一个图形中已 表示清楚，其他图形中可以只按小端画出。
简化画法只介绍了常用的几种，这部分内 容 较 多 ， 需 要 时 可 查 阅 有 关 标 准 （ GB/T 4458.1——2002和GB/T 4458.6——2002）。
85
86
2024/1/4
87
A
置方式配置。
适用范围
当机件具有倾 斜部分，同时 这部分内形需 表达时。
A
B
B
B－B
A－A
43
2024/1/4
44
两相交的剖切平面—旋转剖
当机件的内部结构形状 需要用几个剖切平面剖 切，且机件又具有回转 轴时，可以用两相交的 剖切平面剖开零件，假 想将其中一个绕回转轴 旋转到与另一剖切平面 平行的位置，再进行投 影。得到的剖视图称为 旋转剖。
A
B
B-B
B A
A-A
错误画法
个数
69
当机件具有若干直径相同且成规律分布 的孔，可以只画出其中一个或几个，其余 只表示其中心位置（中心线），但在图中 应注明孔的总数。
70
直径相同且成规律分布的孔的简化
71
对于机件的肋、筋、轮辐及薄壁等结构， 当剖切平面沿纵向剖切，这些结构都不画 剖面符号（剖开了但不画剖面符号），而 用粗实线将它与其邻接部分分开。
不会引起误解时，允许用直线或圆弧来 代替非圆曲线。
过渡线简 化成圆弧
77
较小的相贯线 简化成直线
78
当平面在图形中不能充分表达时，可 用平面符号表示。
79
对小结构的简化 对机件上一些较小的结构，如在一个图 形中已表示清楚，则在其他图形中可以简 化或省略。
80
对机件上斜度不大结构，如在一个图形中已 表示清楚，其他图形中可以只按小端画出。
简化画法只介绍了常用的几种，这部分内 容 较 多 ， 需 要 时 可 查 阅 有 关 标 准 （ GB/T 4458.1——2002和GB/T 4458.6——2002）。
85
86
2024/1/4
87
A
置方式配置。
适用范围
当机件具有倾 斜部分，同时 这部分内形需 表达时。
A
B
B
B－B
A－A
43
2024/1/4
44
两相交的剖切平面—旋转剖
当机件的内部结构形状 需要用几个剖切平面剖 切，且机件又具有回转 轴时，可以用两相交的 剖切平面剖开零件，假 想将其中一个绕回转轴 旋转到与另一剖切平面 平行的位置，再进行投 影。得到的剖视图称为 旋转剖。
A
B
B-B
B A
A-A
错误画法
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
剖法 类型
单一剖
斜剖
旋转剖
阶梯剖
复合剖
全剖
全剖视图 全剖视图 全剖视图 全剖视图 全剖视图
半剖
半剖视图 半剖视图 半剖视图 半剖视图 半剖视图
局部剖 局部剖视图 局部剖视图 局部剖视图 局部剖视图 局部剖视图
类型组合
全剖+局部剖、半剖+局部剖
机件常用的视图表现和表达方法
6.2.1 剖视图的概念
⒈ 剖视图的形成
适用条件： 需要剖切的内部结构的中心轴线位于同一平面内
A－A
A
A
注意的问题：略
机件常用的视图表现和表达方法
2. 斜剖
概念：倾斜于投影面的剖切平面剖切机件的方法
A－A A－A
A
A
B B－B
B A－A
机件常用的视图表现和表达方法
适用条件：
形体有倾斜部分且其中有孔需要剖开表达
A－A A－A
A
A
注意的问题： （1）标注
注意的问题：
A
A－A
×
A A
A
（1）画图过程：假想剖切→假想旋转→投影 （2）标注：剖切符号不能省略 （3）不能产生不完整要素，若产生，该部分按不剖画
机件常用的视图表现和表达方法
注意的问题：
6.2.2 剖视的种类及适用条件
1.全剖视图 用剖切面完全地剖开物体所得的剖视图。
A－A
适用范围：
外形较简
单，内形较复
杂，而图形又
不对称时。
A
A
机件常用的视图表现和表达方法
⒉半剖视图
A—A
不能
表达 外形
A
A
机件常用的视图表现和表达方法
A—A
适用范围：
内、外形都需要 表达，而形状又对称 或基本对称时。
机件常用的视图表现和表达方法
以对称线
为界，一半画
视图，一半画 剖视。
A
AA
A
注意的问题： （1）标注——与全剖视图相同 （2）剖视与视图之间的分界线为图形的中心线 （3）两部分不重复表达 机件常用的视图表现和表达方法
⒊局部剖视图
用剖切平面局部地剖开物体所得的剖视图。
机件常用的视图表现和表达方法
画局部剖视图应注意的问题：
假想用一 剖切面将机件 剖开，移去剖 切面和观察者 之间的部分， 将其余部分向 投影面投射， 并在剖面区域 内画上剖面符 号。
机件常用的视图表现和表达方法
2.剖视图的画图步骤
• 确定剖切面的位置 • 想象哪部分移走了？剖面区域的形状？哪些部分
投射时可看到？ • 在剖面区域内画上剖面符号。
机件常用的视图表现和表达方法
机件常用的视图表 现和表达方法
机件常用的视图表现和表达方法
本章在学习组合体视图表达的基础上，介 绍视图、剖视、断面等机件的常用表达方法及 应用，从而使机件的表达更为方便、清晰、简 洁，并为工程图样的绘制及阅读提供基础。
视图 剖视图 断面图 其他表达方法
机件常用的视图表现和表达方法
6.1 视图
6.1.1 基本视图
※表示投射方向的箭头尽可能配置在主视图上，只是 表示后视投射方向的箭头才配置在其它视图上。
机件常用的视图表现和表达方法
6.1.3 局部视图
局部视图是将机件的某一部分向基本投影面投
射所得的视图。
局部视图
A
A
的断裂边界 应以波浪线
B
表示。
B
机件常用的视图表现和表达方法
当所表示的 局部视图结构 是完整的，且 外轮廓线又成 封闭时波浪线 可省略不画。
① 剖切平面的选择：通过机件的对称面或轴线且
平行或垂直于投影面。
② 剖切是一种假想，其它视图仍应完整画出，并
可取剖视。
③ 剖切面后方的可见部分要全部画出。
A－A
B－B
C－C
A
A
B
BC
C
机件常用的视图表现和表达方法
④剖视图上虚线一般省略不画。 但没有表示清楚的结机构件常，用的不视图表能现和省表达略方法 虚线。
（1）波浪线不能穿空而过，也不能超出轮廓线之外。
×
×
×
×
错误
机件常用的视图表现和表达方法
正确
×
错误
机件常用的视图表现和表达方法
正确
（2）波浪线不能与图上的其它图线重合。
错误
机件常用的视图表现和表达方法
正确
6.2.3 剖切方法及适用条件
1. 单一剖 概念：平行于投影面的剖切平面剖切的方法
机件常用的视图表现和表达方法
3.剖视图的标注
A－A
标注内容：
① 剖切符号
指示剖切平面的位置
② 箭头
表示投射方向
A
A
③ 剖视图的名称
下列情况可省略标注：
◆ 剖视图按基本视图关系配置时，可省略箭头。 ◆ 当单一剖切面通过机件的对称（或基本对称）平面，
且剖视图按基本机视件常图用的关视图系表现配和表置达方时法 ，可不标注。
4. 画剖视图的注意事项
机件常用的视图表现和表达方法
6.1.4 斜视图
斜视图是机件倾斜部分向不平行于任何基本 投影面的平面投影所得的视图。 VA
H
机件常用的视图表现和表达方法
A
斜视图通常按投射 方向配置和标注。
A
A
斜视图的断裂边界用波 浪线或双折线表示。
机件常用的视图表现和表达方法
斜视图也可旋转配 置，但需在斜视图 上方注明。
6.2 剖视图
问题：当机件的内部形状较复杂时，视图上将 出现许多虚线，不便于看图和标注尺寸。
解决办法？ 采用剖视图
机件常用的视图表现和表达方法
国家标准规定剖视图包括三种类型：全剖、半剖、 局部剖，五种剖切方法：单一剖、斜剖、旋转剖、阶 梯剖、复合剖。而且三种类型与五种剖切方法可以组 合应用，组合的结果，剖视图共有17种具体方法。
B B－B
（2）投影方向的选取
（3）图形的位置及方向
机件常用的视图表现和表达方法
B A－A
3. 旋转剖 概念：两个相交的剖切平面剖切机件的方法
A－A
×
A A
A
机件常用的视图表现和表达方法
适用条件： 回转体，其中包含多种孔但轴线不共面 回转体两侧各有形体不平行、不垂直
A
A－ A
A
A
×
A
机件常用的视图表现和表达方法
机件向基本投影面投 射所得的视图。 ⒈ 形成
V
• 主视图 • 俯视图 • 左视图 • 右视图
从右向左投射
• 仰视图 从下向上投射
• 后视图 从后向前投射
机件常用的视图表现和表达方法
6.1.2 向视图
向视图是可以自由配置的视图。
B
B
E
C
D
E
DF
C
F
按基本位置配置
自由配置
※在向视图的上方标注字母，在相应视图附近用箭头 指明投射方向，并标注相同的字母。
⑤ 剖面线为细实线，最好与图形的主要轮廓或剖面区 域的对称线成45°角；
同一物体的各个剖面区域，其剖面线画法应一致。
当画出的剖面线与图形的 主要轮廓线或剖面区域的轴线 平行时，该图形的剖面线应画 成与水平成30°或60°角，但 其倾斜方向与其他图形的剖面 线
机件常用的视图表现和表达方法
