机件的常用表达方法机件在工程领域那可是相当重要的存在呢，就像一个个小明星，得有合适的方式来表达它们的样子、结构啥的。
一、视图。
视图就像是给机件拍照片啦。
有基本视图，像从不同方向给机件来个特写，正前方的主视图，能让你一眼看到机件前面的模样，还有俯视图、左视图等等，就像从头顶和左边给机件拍照。
这些视图组合起来，就能让你对机件的整体形状有个大致的了解。
而且呀，视图之间还有一些投影规律呢，就像它们之间有个小默契，长对正、高平齐、宽相等，是不是听起来很有趣？就像它们在玩一种整齐划一的小游戏。
二、剖视图。
有时候机件内部结构很复杂，视图看不太清楚，这时候剖视图就闪亮登场啦。
它就像是把机件切开，让你看看里面的构造。
全剖视图呢，就从机件的中间一分为二，把内部结构完全暴露出来，就像打开一个神秘的盒子，把里面的宝藏都展示给你看。
半剖视图就比较含蓄一点，只切开一半，既能看到机件的外部形状，又能看到内部结构，就像犹抱琵琶半遮面的感觉，是不是很俏皮？局部剖视图则是只切开机件的一部分，把最想让你看到的内部结构展现出来，就像在机件上开个小窗户，偷偷看一眼里面的小秘密。
三、断面图。
断面图就像是从机件上切下一片来观察。
有移出断面图，就把切下来的那片单独拿出来给你看，就像从机件身上摘下一片小树叶，然后放在你面前仔细端详。
还有重合断面图，这个更有趣，就直接把断面图和视图重合在一起，就像给机件穿上了一件有特殊图案的衣服，这个图案就是断面图啦。
四、局部放大图。
当机件上有些小细节，小到在普通视图里看不清楚的时候，局部放大图就像一个放大镜一样。
它把那些小细节放大，让你能清楚地看到上面的纹路、小孔之类的。
就像你拿着放大镜看小昆虫身上的花纹一样，很神奇呢。

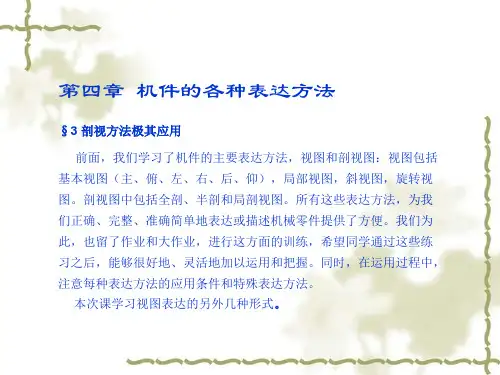

机件常用的表达方法
〔1〕局部剖视图一般用波浪线将未剖开的视图部分与局部剖部分分开。
波浪线可以看作
局部视图波浪线正确、错误画法局部结构为回转体的局部剖
是机件断裂处的轮廓线。
因此，波浪线不能超出机件的轮廓线，不能穿过中空处，不能与其它图线重合。
〔2〕当被剖切的局部结构为回转体时，允许以该结构的中心线作为局部剖视与视图的分界线。
〔3〕剖切位置明显的局部剖视图可以省略标注。
〔4〕假设中心线与粗实线重合，不宜采用半剖，宜采用局部剖。
剖切平面后面的结构应按原来的位置进行绘制。
(a) (b)
．几个平行的剖切平面
用几个平行于某一基本投影面的剖切平面剖开机件的方法称为阶梯剖。
为了表达上部的小孔和下部的空心圆柱体，只用一个剖切平面是不能表达清楚的，要用两个相互平行的剖切平面，分别通过上部小孔和下部空心圆柱体的轴线，剖开以后把左视图画成剖视图，这样，就可以在同一个剖视图上将小孔和空心圆柱体的结构表达清楚了。
机件常用表达方式---视图1、基本视图—主视图、俯视图、左视图、右视图、仰视图、后视图。
2、向视图（可以自由配置的基本视图。
为了合理利用图纸，视图可以不按规定位置，但必须在该视图上方标大写字母，并用箭头表明投影方向。
由于向视图是基本视图的另一种配置形式，所以表示投射方向的箭头应尽可能配置在主视图上。
在绘制以向视图方式配置的后视图时，应将表示投射方向的箭头配置在左视图或右视图上，以便所获视图与基本视图一致。
）3.局部视图（将机件的某一部分向基本投影面投射所得到的视图称为局部视图。
当采用一定数量的基本视图后，该机件仍有部分结构形状未表达清楚，且又没有必要再画出其他完整的基本视图时，可单独将这一部分的结构形状向基本投影面投射。
局部视图的上方中间位置处标注大写拉丁字母，并在相应的视图附近用箭头指明投射方向，并注上同样的大写拉丁字母。
按投影关系配置，中间无其他视图，可省略标注。
表示的结构形状完整，且外轮廓线封闭时，波浪线可省略，如下图C。
）4、斜视图（将机件向不平行与基本投影面的平面投射所得的视图称为斜视图。
斜视图用来表达机件上倾斜结构的真实形状。
也可标注旋转字样。
波浪线不可画在空心处，也不可超出结构外。
）5、剖视图1、全剖（中间无图分开，省去箭头，通过对称线全省）2、半剖（中间无图分开，省去箭头，通过对称线全省）3、阶梯剖（中间无图分开，省去箭头。
不允许出现不完整的孔、槽。
）4、旋转剖（剖切后的机件上，其他结构仍按原来位置投影。
）5、斜剖（不引起误解时，允许斜剖旋转。
）6、复合剖7、局部剖（对称面正好与轮廓线重合，不易用半剖时。
不可穿孔，打断剖面线。
）6、断面图1、断面图与剖视图区别：断面图仅画出物体被切处的断面形状。
剖视图除了画出物体被切处的断面形状外，还必须画出剖切面以后所有可见轮廓的投影。
2、断面图的种类：根据图形放置的位置不同，断面图可分为两类：移出断面图和重合断面图。
1. 移出断面图：画在视图轮廓线之外的断面图。
