机械制图-零件常用的表达方法
在机械制图中，准确地表达零件的形状和尺寸非常重要。

为了实现
这个目标，机械工程师们使用了一系列常用的表达方法。

本文将介绍
一些常见的表达方法，以帮助读者更好地理解机械制图中零件的表达
方式。

1. 正交投影
正交投影是机械制图中最基本的表达方法之一。

它使用垂直于投影
面的投影线将物体的各个面投影到平面上。

常见的正交投影有三个视图：主视图、左视图和顶视图。

主视图显示物体的正面，左视图显示
物体的左侧，顶视图显示物体的上方。

在正交投影中，我们使用不同的线条类型和标记来表示不同的特征。

例如，实线用来表示物体的轮廓线，虚线用来表示物体的隐藏轮廓线，
圆点线用来表示物体的投影线。

此外，我们还可以使用箭头标记来表示额外的尺寸信息。

2. 剖视图
剖视图是一种将物体切割开来显示内部结构的表达方法。

它可以帮助人们更好地理解复杂零件的内部构造。

剖视图通常通过在相应的截面上用切割线来实现。

切割线由符号。

机械制图：常用机械零件标注规范引言在机械工程领域，机械制图是非常重要的一项技能。

为了确保不同制造商或工程师之间的交流和理解，有必要遵循一套标准化的机械零件标注规范。

本文将介绍常用的机械零件标注规范，以便读者能够准确理解和绘制机械制图。

常用的机械零件标注符号1.直径：使用字母"D"表示，并在其上方写上具体数值。

例如：D10表示直径为10mm。

2.长度：使用字母"L"表示，并在其下方写上具体数值。

例如：L50表示长度为50mm。

3.深度/高度：使用字母"H"表示，并在其右侧写上具体数值。

例如：H20表示深度或高度为20mm。

4.角度：使用字母"θ"表示，并在其左侧写上具体数值。

例如：θ45°表示角度为45°。

5.弯曲半径：使用字母"R"表示，并在其右侧写上具体数值。

例如：R5表示弯曲半径为5mm。

标注示例直线在机械制图中，直线标注通常使用起点和终点的坐标，并以直线上方的箭头指向终点。

例如：A(0, 0) -> B(100, 50)圆形零件对于圆形零件，需要准确标注其直径。

通常将字母"D"放在圆心，上方写上具体数值。

例如：D10-------------弯曲半径弯曲部分的标注需要明确表达出半径大小。

通常在弯曲处放置字母"R"，并在右侧写上具体数值。

例如：R5_______________||角度角度的标注用于表示两条直线或者曲线之间的夹角。

通常使用字母"θ"表示，并在左侧写上具体数值。

例如：θ45°-----//长度、深度和高度对于长度、深度和高度的标注，通常使用字母"L"或"H"表示，并在下方或右侧写上具体数值。

结论本文简要介绍了机械制图中常用的零件标注规范，包括直径、长度、深度/高度、角度和弯曲半径等符号的使用。

第四章机件常用的表达方法§4-1 视图一、基本视图及其配置基本投影图：机件向基本投影面投影所得的视图，称为基本投影图，其包括右视图、左视图、前视图、后视图、俯视图和仰视图。

向视图：向视图是可以自由配置的视图二、斜视图和局部视图1. 斜视图：机件向不平行于任何基本投影面的平面投射所得的视图称为斜视图。

画斜视图时应注意：（1）必须在视图上方标出视图的名称“某向”，在相应的视图附近用箭头指明投影方向；（2）斜视图一般按投影关系配置，必要时也可以配置在其它适当位置；（3）在不至引起误解时，允许将视图旋转，并标注“×向旋转”；（4）当已画出需要表达的某一倾斜结构的真实视图后，则通常就用波浪线断开，不画其它视图中已表达清楚的部分。

2、局部视图向基本投影面投影画局部视图时应当注意：a.在一般情况下，应于局部视图的上方标注视图的名称“×向”，并在相应的视图附近用箭头指明投影方向，标注同样的字母；当局部视图按投影关系配置，中间又没有其它图形分开时，可省略标注；b. 局部视图的断裂边界通常用波浪线表示；c. 当局部视图所表示的局部结构是完整的，且外轮廓线又成为封闭时，波浪线可省略不画，如下图中的B向局部视图。

用波浪线作为断裂线时，波浪线不应超过断了机件的轮廓线，应画在机件的实体上，不可画在机件的中空处，如下图中，正误对比说明了波浪线的画法。

正确错误三、旋转视图如下图中摇杆所示，当机件的某一部分倾斜于投影面时，假象将机件的倾斜部分旋转得到与某一选定的基本投影面平行，再向该投影面投影，所得的视图称为旋转视图，旋转视图不需加任何标注。

§4-2 剖视图一、剖视图的基本概念和基本画法为了清楚的表达机件的内部形状，在机械制图中常采用剖视，即假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射，所得到的图形称为剖视图。

现在以下图为例，说明画剖视图的步骤：1．确定剖切面位置，图中选取平行于正面的对称面为剖切面；2．画剖视图如上图；3．画剖面符号如图，当图形中的主要轮廓线与水平成45度时，该图形的剖面线应画成与水平方向成30°或60°的平行线，其倾斜的方向仍与其它图形的剖面线一致；4．画剖切符号、投影方向，并标注字母和剖视图的名称。

第7章机件常用表达方法当机件的形状和结构比较复杂时，如果仍用两视图或三视图，就难于把它们的内外形状准确、完整、清晰地表达出来。

为了满足这些要求，国家标准《机械制图》中的“图样画法”规定了各种画法：视图、剖视、剖面、局部放大图、简化画法和其它规定画法等。

7.1视图根据有关标准和规定，用正投影法绘制出的机件图形，称为视图。

视图通常有基本视图、向视图、局部视图、斜视图和旋转视图。

一、基本视图用其配置基本投影面和基本视图：在原有的三个投影面的基础上，再增设三个投影面，组成一个正六面体，以这个正六面体的六个表面作为基本投影面，将机件向基本投影面投射所得的图形，即为基本视图。

包括：主视图、俯视图、左视图、右视图、仰视图、后视图。

图1 六个基本视图及视图的配置图2 视图不按基本视图配置时的标注（向视图）在同一张图纸上，投影图按图1配置各视图时，一律不标注视图的名称；若不能按图6.1配置各视图，则应在视图上方标注视图的名称“X向”或“X”，在相应的视图附近用箭头指明投影方向，并标注相同的字母“X”，如图2。

基本视图若不按以上方式配置，而是自由配置，这种视图称为向视图。

国标规定：绘制机件的图样时，应首先考虑看图方便，根据机件的结构特点，选用适当的表达方式，在完整、清晰地表达机件各部分形状的前提下，力求制图简便。

为了便于看图，视图一般只画出机件的可见轮廓（用粗实线画），必要时才画出其不可见轮廓（用虚线画）。

二、局部视图将机件的某一部分向基本投影面投射所得的视图，称为局部视图。

画局部视图应注意的问题：在一般情况下，应于局部视图上方标注视图的名称“X向”或“X”，在相应的视图附近用箭头指明投影方向，并标注相同的字母“X”；当局部视图按投影关系配置时，中间又没有其它图形隔开时，可省略标注。

局部视图的断裂边界通常用波浪线表示。

当局部视图所表示的局部结构是完整的，且外轮廓线又成封闭时，波浪线可省略不画。

用波浪线作断裂线时，波浪线不应超过断裂机件的轮廓线，应画在机件的实体上，不可画在机件的中空处。

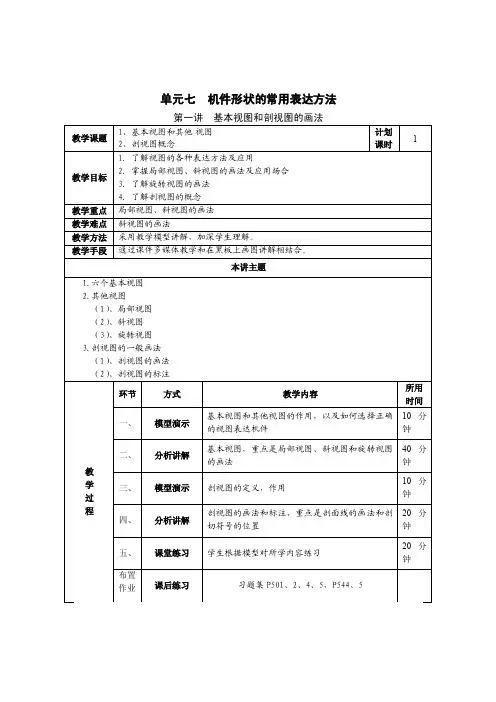

一、基本视图和其他视图教学过程：1、课前复习提问：三视图的“三等”关系与方位关系。

2、讲授新课：六个基本视图当机件的外形复杂时，为了清晰地表示出它们的上、下、左、右、前、后的不同形状，根据实际需要，除了已学的三个视图外，还可再加三个视图。

就得到六个视图，这六个视图是向基本投影面投影得到的视图，称为基本视图。

如下图。

尺寸关系：六个基本视图的尺寸仍符合“三等”关系：主视图、俯视图、仰视图长对正；主视图、左视图、右视图、后视图高平齐；左视图、右视图、俯视图、仰视图宽相等。

方位关系：（见上图）围绕主视图配置的视图，靠近主视图的一面均为后面。

其他视图：1、局部视图定义：将机件的某一部分向基本投影面投影所得的视图。

是一个不完整的基本视图。

画法：在图上方，标出“╳”向（其中“╳”为大写字母）并在相应的视图附近指明投影方向和相同的字母。

局部视图最好画在有关视图附近，并直接保持投影关系。

也可画在图纸内的其他地方，当表示投影方向的箭头标注在不同的视图上时，同一部位的局部视图图形可能不同。

局部视图的范围用波浪线表示。

当所表示的图形结构完整、而外轮廓线呈封闭时，则波浪线可省略。

2、斜视图：定义：机件向不平行任何基本投影面的平面进行投影所得的视图。

画法：只画出机件倾斜部分的真形，其余部分用波浪线断开。

当所表达的倾斜部分的结构是完整的，且外轮廓线又成封闭时，波浪线可省略不画。

画法一般按箭头所指的方向且符合投影关系配置。

但也可旋转画，标注为“╳向旋转”。

3、旋转视图定义：当机件某一部分的结构是倾斜的而该部分又具有回转轴线时，可将其旋转至与投影面平行的位置再进行投影。

一般不加任何标注。

作用：用于表达机件具有回转轴线的倾斜部分的外形。

（1）（2）教学过程：复习提问：剖视图的概念。

金属材料剖切符号的画法。

讲授新课：常见的几种剖视图按剖切范围分类，可分为全剖视图、半剖视图、局部剖视图三种。

1、全剖视图（1）定义：用剖切平面完全剖开机件所得的剖视图。

一、图样的表达方法1 将机件向投影面投影时所得到的图形，称为视图。

视图有基本视图、局部视图、斜视图和旋转视图四种。

2 机件向基本投影面投影所得的图形，称为基本视图。

包含三个常用基本视图：1）主视图由前向后投影所得的视图，反映物体的长度和高度；2）俯视图由上向下投影所得的视图，反映物体的长度和宽度；3）左视图由左向右投影所得的视图，反映物体的高度和宽度；4）三个视图之间的投影规律为：主视、俯视长对正（等长）主视、左视高平齐（等高）俯视、左视宽相等（等宽）3 局部视图：将机件的某一部分向基本抽影面投影所得的视图，称为局部视图。

一般在局部视图上方标出视图的名称“X向”，在相应的视图附近用箭头指明投影方向，并注上同样的字母。

4 旋转视图：假想将机件的倾斜部分旋转到与某一选定的基本投影面平行后再向该投影面投影所得的视图。

一般在旋转视图上方标出视图的名称“X向旋转”。

5 斜视图：用来表达机件上倾斜部分的实形，所以其余部分就不必全部画出而用波浪线断开。

6 剖视图：假想用剖切面剖开机件，将外在观察者和剖切面之间的部分移去，而将其余部分向投影面投影所得的图形。

一般在剖视图上方标出“X-X”向。

按剖切范围的大小、剖视可分为全剖视图，半剖视图和局部视图。

1）全剖视图：用剖切面完全地剖开机件所得的视图。

适用于内形比较复杂、外形比较简单的零件。

2）半剖视图：当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，可以对称中心线为界，一半画也剖视，另一半画成视图的图形。

常采用它来表达内外形状都比较复杂的对称机件。

3）局部剖视图：用剖切面局部地剖开机件所得的剖视图。

7 剖面图：用剖切面将机件的某处切断，仅画出的图形。

剖视图与剖面图的区别在于：剖面仅画出机件上剖切处断面的投影，而剖视图要求画出剖切后机件的投影。

8 局部放大图：将机件的部份结构，用大于原图形的比例画出的图形。

二、尺寸及公差1 组合体是由若干个基本几何体按一定的位置和方式组合而成，它的尺寸包括下列三种：1）定形尺寸表示各基本几何体大小（长、宽、高）的尺寸。
