水泥混凝土路面的结构与构造

水泥混凝土路面名词解释水泥混凝土路面是指以水泥混凝土为主要材料做面层的路面，简称混凝土路面。

亦称刚性路面，俗称白色路面，它是一种高级路面。

水泥混凝土路面有素混凝土、钢筋混凝土、连续配筋混凝土、预应力混凝土等各种路面。

混凝土路面是用水泥混凝土板作面层的路面。

它是指以水泥混凝土板作为面层，下设基层、垫层所组成的路面结构，又称刚性路面。

路面概述混凝土路面一般由路基、基层、垫层、面层四部分组成，面层的主要材料就是混凝土，一般要求耐磨、平整、防滑、强度大。

垫层是在温度湿度不适的道路上设置，目的是改变路面的结构，基层应该具有抗变形能力强、抗压抗冲刷、坚实等特性。

素混凝土即普通的混凝土，这类混凝土只在接缝边缘及少数范围内配有钢筋；钢筋混凝土路面，即在路面内部沿着横向纵向布置钢筋形成一钢筋网络；连续配筋混凝土路面，即在路面板内连续配置钢筋的一种混凝土；预应力混凝土路面，此种路面又分为有钢筋、无钢筋预应力路面和自应力路面三种；钢纤维混凝土路的抗裂缝能力较高，但是并未大量投入使用，还处于试验阶段；装配式混凝土路面，这是一种在工厂形成预制板然后在施工地点进行铺装的路面，缺点是这种路面的接缝较多，并不能得以广泛使用。

相对于其它路面来说混凝土路面的稳定性较高、抗滑性好、耐磨、刚度大、负载能力强，利于夜间行车等优势，同时也有容易受环境影响，路面的接缝较多，日后的修复养护困难等缺点。

施工方法总体部署包括施工管理部门的人员职务分配，施工队伍的人员配置，机械仪器配置及检测，施工时用水用电以及通讯联络的保障，施工总平面布置以及占地计划，制定施工进度计划和工期的总体安排等。

施工准备材料的采购，混凝土路面的主要材料是砂、水泥、碎石等，需用材料都应该严格进行检查，必须符合相关规定才能允许材料运输到施工地点，并且要保证足量供应[3]。

混凝土的配合由相关实验室负责，在有关部门的监督下，按照要求进行标准试验，以提供科学准确的依据，之后将合格的原材料进行配合设计调整。

路面设计说明4.1、主要技术指标车行道：双车道面层类型：水泥混凝土路面自然区划：本路段经过地区属中华人民共和国自然区划V2区设计标准轴载：双轮组单轴IOOkN横坡：时单向坡4.2、路面结构设计水泥险路面面层：水泥混凝土路面，厚度20cm。

调平层：级配碎石调平层，厚度4cm底基层：手摆片石，厚度16CIDO水泥混凝土路面设计基准期10年，设计基准期内车道所承受的标准轴载BZZ-IOO,累计作用次数为950932次，为中交通等级，基层顶面当量回弹模量146.2MPa,变异水平等级为中级，可靠度系数为106。

基层顶面竣工验收弯沉值1S=100.0（0.O1nun）土基顶面竣工验收弯沉值1S=310.0（0.O1mm）水泥混凝土设计抗弯（折）拉强度为4.5Mpa（抗压强度不小于30Mpa）,混凝土弯拉模量29GPa.水泥稳定粒料回弹模量为1500MPa,新建路基30Mpa o4.3、水泥混凝土面层组成设计设计以荷载应力和温度应力产生综合疲劳损坏作为设计标准，以纵缝边缘中部作为临界荷位，综合疲劳应力不高于水泥混凝土板的弯拉强度作为控制指标，对路面厚度进行了计算。

中湿段的路面总厚度不小于水泥混凝土路面的防冻最小厚度。

单车道路面混凝土基本板块尺寸为4.5mX4.5m（长X宽）。

水泥混凝土板厚均为20厘米，设计弯拉强度不小于 4.5MPa,路面面层弯拉弹性模量为Ec=29GPa,要求使用硅酸盐水泥、普通硅酸盐水泥和道路硅酸盐水泥，水泥标号为42.5号，所用石料必须满足有关规范对石料强度指标的技术要求，砂的细度模数宜在2.0-3.5之间。

路面的抗滑以构造深度不低于0.6mm,混凝土水灰比不大于0.46,掺用的外加剂应经配合比试验应符合要求后方可使用。

假缝上部的槽口用切缝机进行切割。

构造物横穿公路时，构造物顶面至板底距离小于120Cm时，其顶面及两侧各6m范围内的混凝土面板采用钢筋网补强。

⑴材料要求a.水引用水可直接作为混凝土搅拌和养护用水，对水质有疑问时,，应检验下列指标，合格者方可使用：硫酸盐含量小于等于270（⅛g∕1,含盐量不得小于等于3500mg∕1,PH值不得小于4.5,不得含有油污、泥和其他有害杂质。

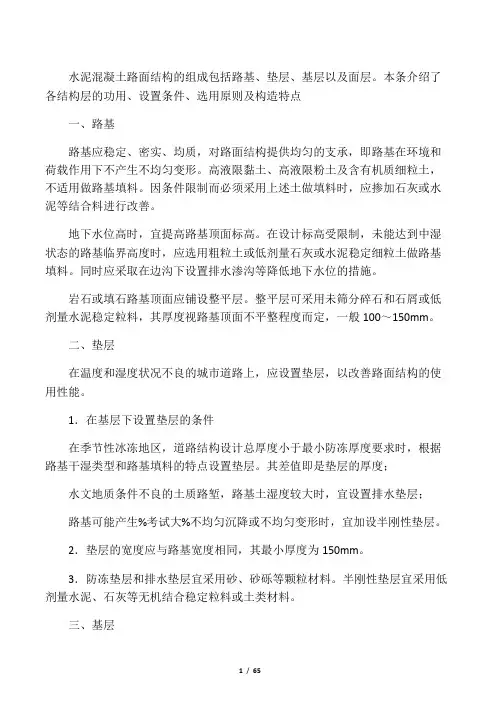

水泥混凝土路面结构的组成包括路基、垫层、基层以及面层。

本条介绍了各结构层的功用、设置条件、选用原则及构造特点一、路基路基应稳定、密实、均质，对路面结构提供均匀的支承，即路基在环境和荷载作用下不产生不均匀变形。

高液限黏土、高液限粉土及含有机质细粒土，不适用做路基填料。

因条件限制而必须采用上述土做填料时，应掺加石灰或水泥等结合料进行改善。

地下水位高时，宜提高路基顶面标高。

在设计标高受限制，未能达到中湿状态的路基临界高度时，应选用粗粒土或低剂量石灰或水泥稳定细粒土做路基填料。

同时应采取在边沟下设置排水渗沟等降低地下水位的措施。

岩石或填石路基顶面应铺设整平层。

整平层可采用未筛分碎石和石屑或低剂量水泥稳定粒料，其厚度视路基顶面不平整程度而定，一般100～150mm。

二、垫层在温度和湿度状况不良的城市道路上，应设置垫层，以改善路面结构的使用性能。

1．在基层下设置垫层的条件在季节性冰冻地区，道路结构设计总厚度小于最小防冻厚度要求时，根据路基干湿类型和路基填料的特点设置垫层。

其差值即是垫层的厚度；水文地质条件不良的土质路堑，路基土湿度较大时，宜设置排水垫层；路基可能产生%考试大%不均匀沉降或不均匀变形时，宜加设半刚性垫层。

2．垫层的宽度应与路基宽度相同，其最小厚度为150mm。

3．防冻垫层和排水垫层宜采用砂、砂砾等颗粒材料。

半刚性垫层宜采用低剂量水泥、石灰等无机结合稳定粒料或土类材料。

三、基层基层应具有足够的抗冲刷能力和较大的刚度，抗变形能力强，坚实、平整、整体性好。

1．基层的作用：防止或减轻由于唧泥产生板底脱空和错台等病害；与垫层共同作用，可控制或减少路基不均匀冻胀或体积变形对混凝土面层产生的不利影响；为混凝土面层施工提供稳定而坚实的工作面，并改善接缝的传荷能力。

2．基层材料的选用原则：特重交通宜选用贫混凝土、碾压混凝土或沥青混凝土；重交通道路宜选用水泥稳定粒料或沥青稳定碎石；中、轻交通道路宜选择水泥或石灰粉煤灰稳定粒料或级配粒料。

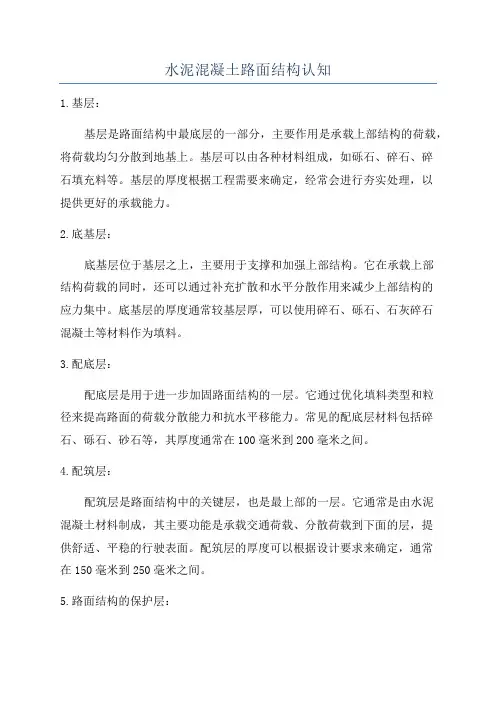

水泥混凝土路面结构认知1.基层：基层是路面结构中最底层的一部分，主要作用是承载上部结构的荷载，将荷载均匀分散到地基上。

基层可以由各种材料组成，如砾石、碎石、碎石填充料等。

基层的厚度根据工程需要来确定，经常会进行夯实处理，以提供更好的承载能力。

2.底基层：底基层位于基层之上，主要用于支撑和加强上部结构。

它在承载上部结构荷载的同时，还可以通过补充扩散和水平分散作用来减少上部结构的应力集中。

底基层的厚度通常较基层厚，可以使用碎石、砾石、石灰碎石混凝土等材料作为填料。

3.配底层：配底层是用于进一步加固路面结构的一层。

它通过优化填料类型和粒径来提高路面的荷载分散能力和抗水平移能力。

常见的配底层材料包括碎石、砾石、砂石等，其厚度通常在100毫米到200毫米之间。

4.配筑层：配筑层是路面结构中的关键层，也是最上部的一层。

它通常是由水泥混凝土材料制成，其主要功能是承载交通荷载、分散荷载到下面的层，提供舒适、平稳的行驶表面。

配筑层的厚度可以根据设计要求来确定，通常在150毫米到250毫米之间。

5.路面结构的保护层：为了保护路面结构免受水、化学物质和机械作用的损害，常常需要在路面上涂覆一层保护层。

保护层可以防止水分渗入路面结构，减少裂缝和破坏的发生。

常见的保护层材料有乳胶、沥青、聚合物改性材料等。

总之，水泥混凝土路面结构是一种复杂的体系，由多个层次的材料构成。

通过合理设计和施工，可以提高路面的承载能力、耐久性和行驶舒适性。

因此，在进行道路铺设和维护时，需要对水泥混凝土路面结构进行充分认知，并按照规范要求进行施工。

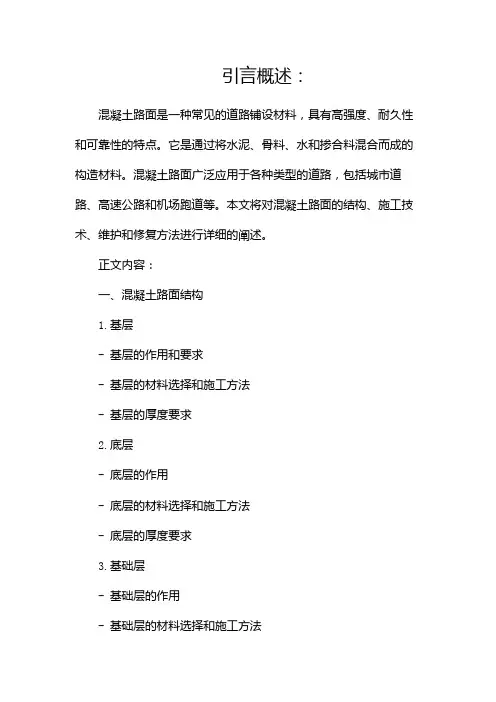

引言概述：混凝土路面是一种常见的道路铺设材料，具有高强度、耐久性和可靠性的特点。

它是通过将水泥、骨料、水和掺合料混合而成的构造材料。

混凝土路面广泛应用于各种类型的道路，包括城市道路、高速公路和机场跑道等。

本文将对混凝土路面的结构、施工技术、维护和修复方法进行详细的阐述。

正文内容：一、混凝土路面结构1.基层- 基层的作用和要求- 基层的材料选择和施工方法- 基层的厚度要求2.底层- 底层的作用- 底层的材料选择和施工方法- 底层的厚度要求3.基础层- 基础层的作用- 基础层的材料选择和施工方法- 基础层的厚度要求4.面层- 面层的作用和要求- 面层的混凝土配合比- 面层的施工方法和工艺5.附层- 附层的作用- 附层的材料选择和施工方法- 附层的厚度要求二、混凝土路面施工技术1.路面整体施工- 施工前的准备工作- 混凝土的配料和搅拌- 施工现场的管理和控制2.路面分段施工- 施工分段的原因- 分段施工的步骤和方法- 分段施工后的整体连接3.混凝土路面的养护- 养护的目的和重要性- 养护措施的选择和实施- 养护期间的监测和管理4.质量控制- 施工质量的检验和评估- 质量控制的方法和技术- 不合格问题的处理和解决5.施工安全- 施工安全的重要性- 安全管理的原则和措施- 预防施工事故的注意事项三、混凝土路面的维护1.定期检查与养护- 定期巡检的目的和计划- 养护措施的选择和实施- 维护记录和统计分析2.路面修补- 修补的原因和要求- 修补材料的选择和施工方法- 修补后的养护和监测3.预防性维护- 表面密封和防水处理- 裂缝的预防和修复- 声音和振动的控制四、混凝土路面的损坏与修复1.路面常见损坏类型- 平面变形- 裂缝和片剥- 面层磨损和损坏2.损坏原因分析- 材料因素- 施工因素- 使用和维护因素3.修复方法与技术- 裂缝的修复方法- 面层修复和重建- 深层损坏的处理4.修复质量控制- 修复质量的评估标准- 施工过程中的质量控制- 修复效果的后续监测和评估五、混凝土路面的未来发展趋势1.环保技术- 环保材料的研发和应用- 环保施工技术的推广- 环保养护和修复方法的改进2.智能化和数字化- 智能化路面监测和管理系统- 数据分析和预测模型的应用- 智能养护和维修技术的发展3.耐久性和高性能- 高性能混凝土的研究和应用- 抗冻融和耐磨性能的提高- 路面寿命延长技术的发展总结：混凝土路面作为一种重要的道路铺设材料，在道路交通建设中起着至关重要的作用。

水泥混凝土路面
水泥混凝土路面是公路建设中常见的路面结构，具有优良的荷载性能和耐久性。

本文将从水泥混凝土路面的材料特性、施工工艺、性能特点和维护管理等方面进行介绍。

材料特性
水泥混凝土路面主要由水泥、骨料、水和外加剂等材料组成。

水泥是水泥混凝
土路面的胶结材料，起到粘结骨料的作用；骨料用于增强混凝土的抗压抗拉性能；水是混凝土的基本成分，起到混合、固化作用；外加剂可改善混凝土的工作性能和抗渗性能。

施工工艺
水泥混凝土路面的施工通常分为路基处理、基层施工和面层施工三个阶段。

路
基处理包括路基整平、土石方填筑、基层支撑等；基层施工是指在路基处理基础上进行碾压机压实、均匀配料；面层施工则是将混凝土拌合物浇筑、摊铺、翻转、振捣、抹光等工序。

性能特点
水泥混凝土路面具有以下几个显著的性能特点：一是耐压性能好，适用于承受
大型车辆的荷载；二是耐磨损，能够长时间保持路面平整；三是抗冻融性好，能够在恶劣天气条件下保持稳定性能；四是防滑性好，提高了行车的安全性。

维护管理
为了延长水泥混凝土路面的使用寿命，需要加强维护管理工作。

主要包括及时
修补路面损坏、保持路面清洁、排水系统畅通、加强防护等。

定期检查和维修是保持水泥混凝土路面长期使用的重要手段。

综上所述，水泥混凝土路面作为一种优良的路面结构，在公路建设中有着广泛
的应用。

通过合理的材料选配、施工工艺和维护管理，可以保证水泥混凝土路面的稳定性能和使用寿命，为交通运输提供良好的保障。

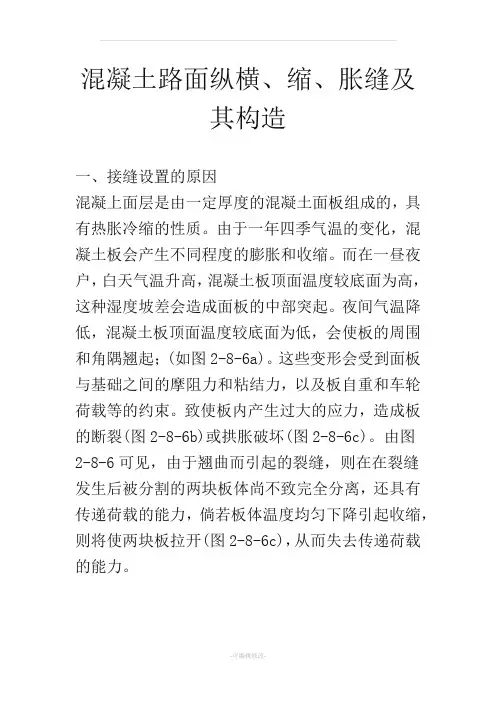

混凝土路面纵横、缩、胀缝及其构造一、接缝设置的原因混凝上面层是由一定厚度的混凝土面板组成的，具有热胀冷缩的性质。

由于一年四季气温的变化，混凝土板会产生不同程度的膨胀和收缩。

而在一昼夜户，白天气温升高，混凝土板顶面温度较底面为高，这种湿度坡差会造成面板的中部突起。

夜间气温降低，混凝土板顶面温度较底面为低，会使板的周围和角隅翘起；(如图2-8-6a)。

这些变形会受到面板与基础之间的摩阻力和粘结力，以及板自重和车轮荷载等的约束。

致使板内产生过大的应力，造成板的断裂(图2-8-6b)或拱胀破坏(图2-8-6c)。

由图2-8-6可见，由于翘曲而引起的裂缝，则在在裂缝发生后被分割的两块板体尚不致完全分离，还具有传递荷载的能力，倘若板体温度均匀下降引起收缩，则将使两块板拉开(图2-8-6c)，从而失去传递荷载的能力。

为了避免这些缺陷，水泥混凝土路面不得不在纵横两个方向设置许多接缝．把整个路面分割成为许多板块。

水泥混凝土路面的接缝可分为纵缝和横缝两大类。

与路线中线平行的接缝称为纵缝，与路线垂直的接缝称为横缝。

接缝设计应能：①控制收缩应力和翘曲应力所引起的裂缝出现的位置；②通过接缝提供足够的荷载传递；③防止坚硬的杂物落入接缝缝隙内。

二、纵缝及其构造1．纵向缩缝当一次铺筑的宽度大于4.5m时，应增设纵向缩缝。

纵向缩缝可采用假缝加拉杆型，其构造如图2-8-7所示。

设置拉杆，可以防止板块横向位移使缝隙扩大，拉杆应设置在板厚的1／2处；在缩缝上部设置的槽口，一般应在混凝土浇筑后，并达到一定的抗压强度(碎石混凝土为6.0~12.0MPa．砾石混凝土为9.0~12.0MPa)时，用切缝机进行切割，或在混凝土浇筑时振人木条。

槽门深度要适中，过浅，则混凝土截面的强度削弱得不够，从而不能保证以后的开裂发生在接缝位置上；过深，则不规则断裂面面积过少，接缝传荷能力降低。

根据经验，槽深—般为板厚的1／4—1/5，槽口宽度根据施工条件，宜尽可能窄些，通常为3~8mm。

水泥混凝土路面结构的组成包括4个部分，路基、垫层、基层及面层。

路基，就是道路最下方的地面，有些地方不平，需要填土或其他材料整平。

有的地方地势低洼，大气候环境就处于潮湿状态，有些地方土质比较松软，上面过车容易产生不均匀的沉降和变形。

垫层，由于上诉路基的种种情形，所以根据不同情况的路基，在上面铺不同特点的垫层。

路基湿度大，设置与路基同宽的排水垫层。

路基属于软土，铺设与路基同宽的半刚性垫层。

垫层最少15公分。

用砂和砂砾做防冻、排水垫层，用参了水泥、石灰等无机结合稳定粒料或土做半刚性垫层。

基层，为了防止由于唧泥产生地板底脱空或错台，控制或减少路基变形引起面层破坏，并改善接缝的传荷能力，做了水泥混凝土基层。

特重交通用贫混凝土、碾压混凝土、沥青混凝土做基层。

重交通用水泥稳定粒料、沥青稳定碎石做基层。

中、轻交通用水泥、石灰粉煤灰稳定粒料、级配粒料做基层。

基层应该比混凝土面层宽，小型机具宽30公分，轨模或摊铺机宽50公分，滑模或摊铺机宽65公分。

基层结构性能、施工或排水要求不同，厚度也不同。

防渗水，在排水基层下设透水底基层，在底基层的顶面铺设沥青封层或防水土工织物，底基层用水泥稳定粒料或密集配粒料做。

碾压混凝土基层设置与混凝土面层相对应的接缝。

面层，目前我国多采用普通混凝土面层。

为了克服混凝土产生的热胀冷缩情况，设置垂直相交的纵向和横向接缝。

纵向接缝根据路面和施工铺筑宽度设置。

横向接缝可以分为横向缩缝、胀缝和横向施工缝，缩缝处加设传力杆，跟构筑物相连的地方设置胀缝。

特重和重交通的面层都设置传力杆，对受挤地方和穿市政管线路段检查井周围，应配置钢筋。

混凝土既是刚性材料，又属于脆性材料。

混凝土面层应该用刻槽、压槽、拉槽或拉毛等方法形成一定的构造深度，来用于抗滑。

巧妇难为无米之炊，在原材料的选择上有哪些要求。

重交通的主干路，水泥用42.5级以上的道路硅酸盐水泥或者硅酸盐水泥、普通硅酸盐水泥。

其他一些道路，可用32.5级以上的矿渣水泥。
