钻探技能培训机械制图第1次课三视图

课题三视图形成及投影规律授课时间授课时数 2 课型讲授教学目的要求1、通过本堂学习使学生掌握三投影体系名称以及其代号。

2、结合三投影体系使学生明白三视图的形成及其关系。

3、在明白三视图形成的基础之上理解并基本掌握三视图的投影规律。

教学重点本堂重点是三视图的投影规律，以三视图的形成引导分析，使学生掌握。

教学难点本节难点是三视图的投影规律的掌握，通过分析图形是该难点得到突破。

学情分析向学生明确三视图是表达物体形状的基本方法，为了让学生更容易接受并理解，借助简单模型通过引导分析以及演示使学生掌握三视图相关知识点。

教学方法教学手段讲解，讲授，归纳总结。

教学过程设计教师活动学生活动设计意图及修改意见（一）课前准备：讲要求，准备课堂用具，清点学生人数（3′）（二）复习引入：1.常见的投影法有哪两种？（5′） 2.平行投影法如何分类？各有什么特点？（三）教学内容用一个投影图能不能表达零件的结构？（学生看图思考作答）（5′）教师引入三视图形成：如果不能我们怎么才能把物体的形状表达清楚？一、三投影面体系（8′）正对观察者的投影面称为正立投影面（简称正面），代号用“V ”表示；右边侧立的投影面称为侧立投影面（简称侧面），代号用“W ”表示；水平位置的投影面称为水平投影面（简称水平面），代号用“H ”表示。

结合书中图形，以及教室内的两堵墙壁和地板使学生掌握三投影面。

1、学生唱歌，准备上课用具2.学生复习并回答问题：常见投影法有：中心头法和平行投影法；平行投影法又分斜投影（投影大小总是随物体的位置不同而改变不能反映物体真是形状与大小）和正投影（能够表达物体的真实形状和大小）3、学生根据老师提问快速看书，找到答案，并回答4、师生共同讨论分析如书中图纸以及实例。

1、课前准备，提高学生精神2、加强学生对上节课所学重点知识的巩固3、培养学生养成良好的自主学习的好习惯4、通过实例分析使学生掌握三投影面的定义以及代号。

二、三视图的形成（20′）（将我们的视线看成是投射线，且互相平行地垂直于各投影面进行观察，而获得正投影。

1-2-1 三视图【任务引入】在机械设计、生产过程中，需要用图来准确地表达机器和零件的形状和大小，如何才能完整准确地表达机器零件的形状和大小呢？【相关知识】图1 人在地面上的影子大家都知道，物体在光线的照射下会在地面或墙壁上产生影子，人们通过长期的观察、实践和研究，找出了光线、形体及其影子之间的关系和规律，投影法就是人们根据这一自然现象总结出来的。

如图1示，在投影时，太阳(光源)称为投影中心，光线称为投影线，地称为投影面，影子称为投影。

因此投影法可定义为：一组射线通过物体，向预设的投影面投射，并在投影面上得到图形的方法。

太阳的光线是互相平行的，这种投影线互相平行的投影方法称为平行投影法。

图2 人在墙壁上的影子观察上午和中午人在地面上的影子，发现投影线 (光线)与投影面 (地面)的夹角不同时，得到的图形是不一样的。

怎样才能得到准确表达形体形状和大小的投影图？观察图2 , 与地面平行的太阳光线照射在人身上，在墙壁上产生影子。

不难看出，这时人的影子和人的形状是完全一样的。

此时光线与墙壁垂直，这种投影线与投影面垂直的投影称为正投影，得到的图形称为正投影图或视图。

如图1 所示的投影线与投影面倾斜的投影称为斜投影。

【任务实施】1、三投影面体系为了反映完整准确地表达机器零件的形状和大小，我们选择三个两两互相垂直的平面构成一个三投影面体系。

其中正立的投影面称为正投影面 (用V表示), 水平放置的投影面称为水平投影面(用H表示), 右边侧立的投影面称为侧投影面(用W表示)。

这三个投影面的组合称为三投影面体系。

图3 三投影面体系在三投影面体系中，两投影面的交线称为投影轴。

其中V面与H面的交线称为X轴，H面与W 面的交线称为Y轴，V面与W面的交线称为Z轴。

三条投影轴构成了一个空间直角坐标系，三轴的交点称为坐标原点 (用O表示)。

2、三视图的形成将物体放在三投影面体系中，用正投影法分别向三个投影面投射，得到物体的三视图(见图4).图4 三视图的形成(1)主视图将物体由前向后向正投影面投射得到的视图称为主视图。

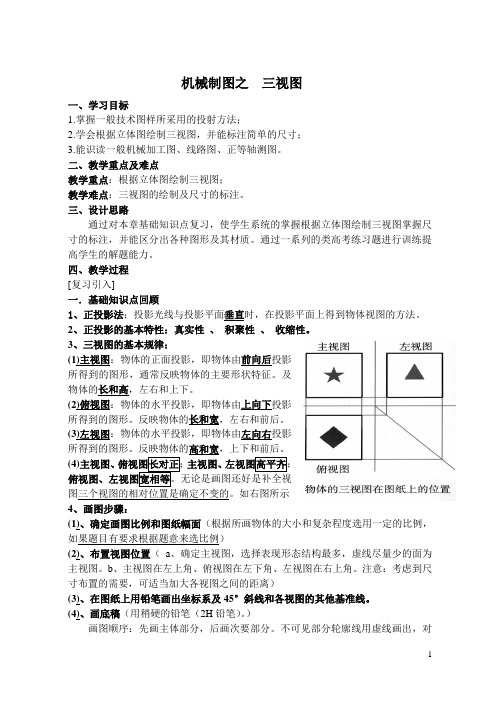

机械制图之三视图一、学习目标1.掌握一般技术图样所采用的投射方法；2.学会根据立体图绘制三视图，并能标注简单的尺寸；3.能识读一般机械加工图、线路图、正等轴测图。

二、教学重点及难点教学重点：根据立体图绘制三视图；教学难点：三视图的绘制及尺寸的标注。

三、设计思路通过对本章基础知识点复习，使学生系统的掌握根据立体图绘制三视图掌握尺寸的标注，并能区分出各种图形及其材质。

通过一系列的类高考练习题进行训练提高学生的解题能力。

四、教学过程[复习引入]一．基础知识点回顾1、正投影法：投影光线与投影平面垂直时，在投影平面上得到物体视图的方法。

2、正投影的基本特性：真实性、积聚性、收缩性。

3、三视图的基本规律：(1)主视图：物体的正面投影，即物体由前向后投影所得到的图形，通常反映物体的主要形状特征。

及物体的长和高，左右和上下。

(2)俯视图：物体的水平投影，即物体由上向下投影所得到的图形。

反映物体的长和宽，左右和前后。

(3)左视图：物体的水平投影，即物体由左向右投影所得到的图形。

反映物体的高和宽，上下和前后。

(4)主视图、主视图、图三个视图的相对位置是确定不变的。

如右图所示4、画图步骤：(1)、确定画图比例和图纸幅面（根据所画物体的大小和复杂程度选用一定的比例，如果题目有要求根据题意来选比例）(2)、布置视图位置（a、确定主视图，选择表现形态结构最多，虚线尽量少的面为主视图。

b、主视图在左上角、俯视图在左下角、左视图在右上角。

注意：考虑到尺寸布置的需要，可适当加大各视图之间的距离）(3)、在图纸上用铅笔画出坐标系及45°斜线和各视图的其他基准线。

(4)、画底稿（用稍硬的铅笔（2H铅笔）。

）画图顺序：先画主体部分，后画次要部分。

不可见部分轮廓线用虚线画出，对称线、轴线和圆的中心线均用点划线画出，由大到小、由外形到内形及3 个视图配合作图将三个视图画出，使每个部分符合“长对正（用竖直辅助线画标准）、高平齐（用水平辅助线画标准）、 宽相等（用45°斜线画标准）”的投影规律。

机械制图课程–三视图的画法引言在机械制图课程中，学习三视图的画法是非常重要的一部分。

通过正确绘制三视图，我们可以描述一个物体的外观和尺寸，为制造和加工提供准确的依据。

本文将介绍三视图的基本概念和画法，并提供一些实用的技巧和注意事项。

什么是三视图三视图是指一个物体的正视图、俯视图和侧视图，通过这三个视图可以全面而准确地描述物体的外观和尺寸。

•正视图：从物体的正面观察，以垂直于物体的视角绘制。

•俯视图：从物体的上方观察，以垂直于物体的视角绘制。

•侧视图：从物体的侧面观察，以垂直于物体的视角绘制。

通过绘制这三个视图，我们可以得到物体在不同方向上的形状和尺寸信息，利于设计和制造过程中的准确沟通和理解。

三视图的画法步骤绘制三视图的过程可以分为以下步骤：1.确定物体的投影方向：根据题目或实际需求，确定物体相对于观察者的位置和方向。

一般来说，正视图位于左侧，侧视图位于右侧，俯视图位于上方。

2.绘制物体的正视图：根据题目或实际需求，确定物体正视图的尺寸和比例，并按照比例在纸上绘制物体的形状和细节。

注意保持物体的轴线与视图之间的一致性。

3.绘制物体的俯视图：根据题目或实际需求，确定物体俯视图的尺寸和比例，并按照比例在纸上绘制物体的形状和细节。

注意保持物体的轴线与视图之间的一致性。

4.绘制物体的侧视图：根据题目或实际需求，确定物体侧视图的尺寸和比例，并按照比例在纸上绘制物体的形状和细节。

注意保持物体的轴线与视图之间的一致性。

通常侧视图位于俯视图的右侧。

5.标注尺寸信息：根据物体的实际尺寸确定比例尺，将尺寸信息标注在三视图上，包括长度、宽度、高度以及其他关键尺寸。

标注要清晰、准确，方便理解和后续的加工和制造。

6.完善细节部分：检查三视图的绘制是否完整和准确。

根据实际尺寸和细节，确定是否需要进一步添加细节信息，如孔的位置和直径、倒角的大小等。

三视图的绘制技巧和注意事项在绘制三视图时，应注意以下技巧和事项：•视图之间的一致性：保持三个视图之间的相对位置和比例一致，特别是轴线的位置和方向。
