二极管失效模式和机理

分立半导体失效模式及失效机理哎，说起分立半导体失效模式，真是个让人头大又让人啼笑皆非的事情。

你要知道，半导体可是咱们现代电子世界的“心脏”，没了它，所有高科技都得瘫痪。

而当这些“心脏”出了问题，简直就是一场灾难。

你想啊，手机摔了会裂，电脑卡了会重启，可一旦半导体这东西坏了，后果就不是打个“死机”那么简单的事儿了。

所以，今天咱就来聊聊这玩意儿是怎么“罢工”的，看看它到底是怎么一步一步走向自我毁灭的。

首先啊，分立半导体不像那种一体化的集成电路那么复杂，它就是由一个个独立的小“元件”组成的，咱们平时用到的什么二极管、晶体管啊，基本上都属于这类。

虽然它们小巧、简单，但它们也能“累”——那可不是吹的。

它们每一天都在承受着电流、电压的压力，这些压力久了，总有一天会出问题。

就好比人长期加班，早晚会崩溃似的。

半导体出故障，不外乎几个原因：老化、热量过高、环境湿度太大，还有那股“过载”劲儿——对，就是压力太大。

你还真别小看这些小小的元件，它们的“抗压能力”有时候就跟你面对上司逼命似的，压力大了，一切都得崩。

你要是细心观察过半导体的工作环境就知道，它们每天都在“透支”自己，尤其是温度的变化。

半导体一般工作时需要一定的温度，但一旦温度超过了它们的“舒适区”，就会出现问题。

你想啊，天气热了你就嫌热，可半导体如果过热了，它可就“中暑”了——一旦温度超标，芯片的性能就会下降，甚至烧掉。

这种情况我们称之为“热失效”，它就像是你拼了命加班到深夜，最后只得倒头大睡，根本没力气继续工作了。

而且它没有打个招呼就死机，直接让你尴尬得不行。

有的半导体会因为过载导致“电击死亡”。

没错，就跟咱们平常开电器时忽然一股电流暴增，造成设备短路一样，半导体也是，电流和电压过大，它也“顶不住”。

你说它多可怜，一辈子老老实实干活，结果一场电流风暴下来，直接“灰飞烟灭”。

这也是为什么许多电路设计师，尤其是那些用分立半导体做电源、放大器的工程师，都得小心翼翼地控制电流大小，避免出现这种意外——这比打麻将还讲究策略，稍不留神，半导体就给你“卡死”了。

二极管基本失效率概述说明以及解释1. 引言1.1 概述在现代电子行业中，二极管的基本失效率是一个重要的指标。

二极管作为一种常见的半导体器件，广泛应用于各种电子设备和电路中。

然而，由于各种原因，二极管会发生失效，导致其功能受损或完全无法使用。

本文将对二极管基本失效率进行概述和说明。

我们将讨论二极管的基本概念、失效原因以及其对电子设备的影响。

此外，还将解释二极管基本失效率的重要性，并探讨它在电子行业和电路设计中的作用。

1.2 文章结构本文按照以下结构组织：引言、二极管基本失效率、解释二极管基本失效率的重要性、实例分析与案例讨论以及结论与展望。

每个部分将深入探讨相关主题，并提供相关实例和案例加以说明。

1.3 目的编写这篇长文的目的是使读者能够全面了解二极管基本失效率这一概念，并认识到它对电子设备可靠性和寿命的重要影响。

通过学习和理解文章内容，读者将能够更好地理解和应用二极管的基本失效率相关知识，从而提高电子设备及其电路设计的质量和可靠性。

2. 二极管基本失效率2.1 二极管基本概念说明二极管是最简单的半导体器件之一，由P型和N型材料结合而成。

它具有单向导通特性，即电流可以从P端流向N端，而反向电流很小。

二极管具有快速开关能力和稳定的电压特性，在电子领域中广泛应用于整流、放大、保护等电路中。

2.2 二极管失效原因分析二极管的失效可能由以下原因引起：- 过载：工作在超过额定电流或电压范围内时，二极管会受到过载损坏。

- 温度过高：当温度超过二极管承受能力时，其内部材料会融化或熔断。

- 极限震动和冲击：长时间的机械震动或剧烈冲击可能会损坏二极管内部连接或晶体结构。

- 湿度与腐蚀：湿度高、环境恶劣以及化学物质腐蚀都会对二极管产生不可逆损害。

- 动态击穿：当反向电压超过二极管的击穿电压时，会发生动态击穿破坏。

2.3 二极管失效对电子设备的影响二极管失效会对电子设备产生以下影响：- 功能丧失：二极管无法正常导通或截断，导致整个电路功能丧失。

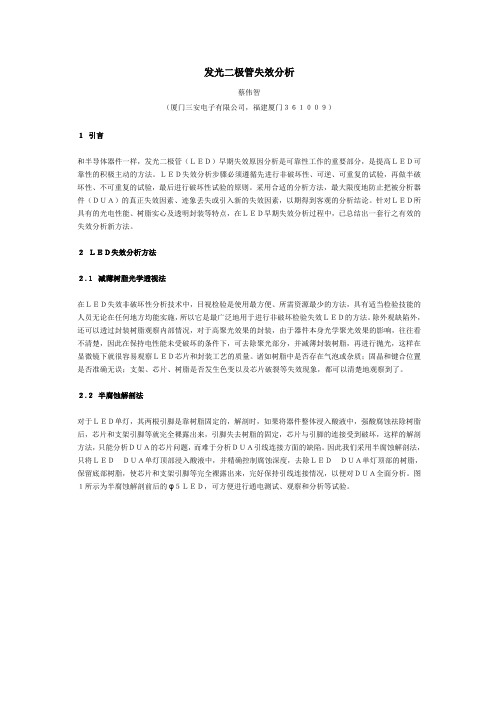

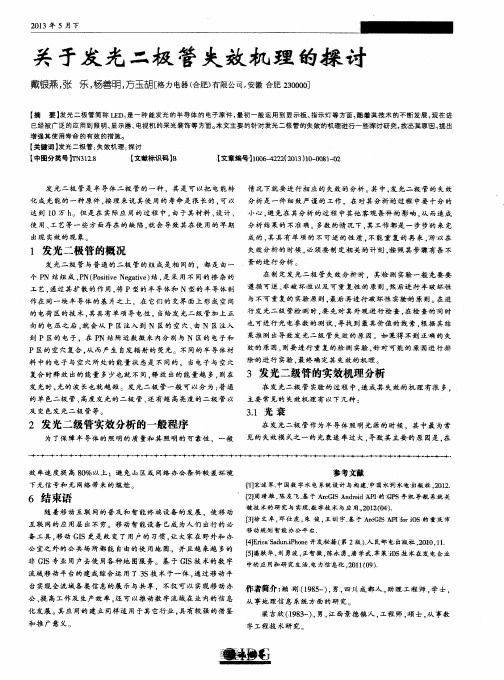

发光二极管失效分析蔡伟智（厦门三安电子有限公司，福建厦门３６１００９）１引言和半导体器件一样，发光二极管（ＬＥＤ）早期失效原因分析是可靠性工作的重要部分，是提高ＬＥＤ可靠性的积极主动的方法。

ＬＥＤ失效分析步骤必须遵循先进行非破坏性、可逆、可重复的试验，再做半破坏性、不可重复的试验，最后进行破坏性试验的原则。

采用合适的分析方法，最大限度地防止把被分析器件（ＤＵＡ）的真正失效因素、迹象丢失或引入新的失效因素，以期得到客观的分析结论。

针对ＬＥＤ所具有的光电性能、树脂实心及透明封装等特点，在ＬＥＤ早期失效分析过程中，已总结出一套行之有效的失效分析新方法。

２ＬＥＤ失效分析方法２.１减薄树脂光学透视法在ＬＥＤ失效非破坏性分析技术中，目视检验是使用最方便、所需资源最少的方法，具有适当检验技能的人员无论在任何地方均能实施，所以它是最广泛地用于进行非破坏检验失效ＬＥＤ的方法。

除外观缺陷外，还可以透过封装树脂观察内部情况，对于高聚光效果的封装，由于器件本身光学聚光效果的影响，往往看不清楚，因此在保持电性能未受破坏的条件下，可去除聚光部分，并减薄封装树脂，再进行抛光，这样在显微镜下就很容易观察ＬＥＤ芯片和封装工艺的质量。

诸如树脂中是否存在气泡或杂质；固晶和键合位置是否准确无误；支架、芯片、树脂是否发生色变以及芯片破裂等失效现象，都可以清楚地观察到了。

２.２半腐蚀解剖法对于ＬＥＤ单灯，其两根引脚是靠树脂固定的，解剖时，如果将器件整体浸入酸液中，强酸腐蚀祛除树脂后，芯片和支架引脚等就完全裸露出来，引脚失去树脂的固定，芯片与引脚的连接受到破坏，这样的解剖方法，只能分析ＤＵＡ的芯片问题，而难于分析ＤＵＡ引线连接方面的缺陷。

因此我们采用半腐蚀解剖法，只将ＬＥＤＤＵＡ单灯顶部浸入酸液中，并精确控制腐蚀深度，去除ＬＥＤＤＵＡ单灯顶部的树脂，保留底部树脂，使芯片和支架引脚等完全裸露出来，完好保持引线连接情况，以便对ＤＵＡ全面分析。

图１所示为半腐蚀解剖前后的φ５ＬＥＤ，可方便进行通电测试、观察和分析等试验。

光电子元器件的失效模式和失效机理朱炜容1.1 光电子器件的分类在光电子技术中，光电子元器件包括光源器件以及光探测器件。

其中光源器件主要有发光二极管和激光器。

光探测器件主要是光电二极管。

作为电气元件，光纤和光缆也是光电子技术中不可缺少的组成元件。

1.2 激光器的失效模式及失效机理随着工作时间的增加，半导体激光器的工作性能将会劣化，发射功率和效率下降，有时还会发生突然失效的灾变性损坏。

造成半导体激光器退化的原因除了其本身的因素外，还有使用温度、工作条件等环境因素。

一、暗线缺陷暗线缺陷是激光器工作时形成的缺陷网络，这些缺陷最终会导致发射功率的下降。

暗线缺陷的形成除了材料、工艺过程中会引入外，其形成过程与温度有很大的关系，它所引起的退化速率强烈地依赖于温度。

二、腔面损伤退化腔面的损伤退化一般有灾变性退化和化学腐蚀损伤退化。

在高功率密度激光的作用下，由于局部过热、氧化、腐蚀、介质膜的针孔和杂质等因素使腔面遭受损伤，从而使局部电流密度增加，局部大量发热，在热电正反馈的作用下，最终腔面局部熔融，导致灾难性的损伤，器件完全失效。

腔面的化学腐蚀是由于光化学作用使腔面表面发生氧化，并形成局部缺陷，导致腔面局部发热，使激光器性能退化甚至失效。

三、电极退化高功率半导体激光器的欧姆接触退化和热阻退化与其他电子器件的电极退化相似。

电极金属和半导体材料间存在互扩散，在烧结的部位，孔洞和晶须的生长现象是常见的退化模式。

另外，热应力导致的电极损伤也很常见。

由于电极远离器件的有源区，电极退化对器件特性的影响一般在老化或工作一定时间后再表现出来。

半导体激光器的工作性能对温度非常敏感，温度升高将加速暗线缺陷的生长，腔面氧化等失效机理，严重影响激光器的寿命。

激光器的转换效率不高，自身的功耗很大，因此降低热阻是提高激光器寿命和可靠性的主要方法之一。

芯片电极烧结质量的好坏不但影响了热阻的大小，而且还关系到电极的电阻，因为激光器在正常工作时，其一般工作电流为几十甚至上百安培，即使是很小的电极电阻，也将产生很大的热功耗，减小电极电阻可以减小激光器本身的热功耗。

二极管制造工艺缺陷原因机理-概述说明以及解释1.引言1.1 概述概述部分（1.1）的内容可以着重介绍二极管制造工艺缺陷的背景和意义。

以下是一份概述的参考内容：二极管是电子行业中常用的元件之一，其在电子设备中扮演着至关重要的角色。

然而，二极管的制造工艺过程中常常会发生一些不完美的情况，这些情况被称为制造工艺缺陷。

制造工艺缺陷可能导致二极管的性能降低、寿命缩短甚至完全失效，因此对制造工艺缺陷的原因机理进行深入研究非常重要。

本文旨在全面探究二极管制造工艺缺陷的原因机理，帮助读者更好地理解并针对这些问题采取有效的改进措施。

通过对制造工艺缺陷的定义和分类进行梳理，我们将全面了解不同类型的缺陷及其对二极管性能的影响。

同时，我们还将讨论制造工艺缺陷的影响因素，如材料质量、工艺参数、设备状况等，以帮助读者更好地理解缺陷形成的原因。

总结制造工艺缺陷的原因机理对于改进二极管的制造工艺具有重要意义。

通过深入研究和分析缺陷的形成原因，我们可以提出有效的改进措施，从而减少或避免这些缺陷的发生，提高二极管的质量和性能稳定性。

本文将总结制造工艺缺陷的原因机理，并在结论部分给出针对这些缺陷改进的建议，希望能为相关行业的从业人员和研究者提供参考，促进二极管制造工艺的进一步发展和改进。

通过对以上内容的概述，读者可以获得对二极管制造工艺缺陷原因机理研究的整体认识。

同时，概述还可以引发读者对该主题的兴趣，为后续章节的阅读和理解提供指导。

1.2 文章结构本文将从以下几个方面展开对二极管制造工艺缺陷原因机理的深入研究。

首先，在引言部分概述了本文的主要内容和目的。

接下来，在正文部分，将详细定义和分类了制造工艺缺陷，以及分析了制造工艺缺陷的影响因素。

最后，在结论部分，将对制造工艺缺陷的原因机理进行总结，并提出了对制造工艺缺陷改进措施的建议。

在第二章，我们将对制造工艺缺陷进行定义和分类的详细介绍。

通过对二极管制造工艺缺陷的定义，我们可以更加清晰地了解何为制造工艺缺陷以及其可能出现的形式和情况。

半导体器件键合失效模式及机理分析范士海【摘要】This paper analyzed the effect of non-proper wire bonding process and packaging process on wire bonding failure by typical FA cases.Through detailed analysis of influential factors of wire bonding process parameter and environmental factors of packaging,and the summary of failure mode of wire bonding,the intrinsic failure mechanism of wire bonding caused by non-proper wire bonding process and packaging process is posed,and the using measures to control devices with defects are proposed,too.%本文通过对典型案例的介绍,分析了键合工艺不当,以及器件封装因素对器件键合失效造成的影响.通过对键合工艺参数以及封装环境因素影响的分析,以及对各种失效模式总结,阐述了键合工艺不当及封装不良,造成键合本质失效的机理;并提出了控制有缺陷器件装机使用的措施.【期刊名称】《环境技术》【年(卷),期】2018(000)003【总页数】9页(P54-61,65)【关键词】键合工艺;半导体器件;键合失效;本质失效【作者】范士海【作者单位】航天科工防御技术研究试验中心,北京 100854【正文语种】中文【中图分类】TN405.96引言半导体封装内部芯片和外部管脚以及芯片之间的连接起着确立芯片和外部的电气连接的重要作用。

二极管没导通的原因
二极管没有导通的原因可能有以下几点：
1.极性相反：当二极管被反向连接时，它处于反向偏置状态，不
会导通电流。

2.正负极连接错误：如果二极管的正负极连接错误，就会导致双
向都不导通的情况发生。

3.电压过高或过低：如果二极管两端电压过高或过低，可能导致
二极管无法正常导通。

4.电流过大：如果流过二极管的电流过大，可能烧毁二极管，导
致无法正常导通。

5.二极管受损：二极管可能由于工作条件不恰当或者质量问题而
受损，导致出现不导通情况。

例如，二极管结构受损、PN结
老化、金属端子松动等原因都可能导致二极管失去导通能力。

如果二极管没有导通，需要检查连接是否正确，以及二极管是否受损。

如果连接正确且二极管没有受损，那么可能是电压或电流的问题，需要根据实际情况进行调整。

二极管击穿原理二极管是一种具有正向导通和反向截止特性的电子器件。

当二极管处于正向偏置状态时，电流能够顺利流过；而当二极管处于反向偏置状态时，电流无法通过。

而当反向电压超过二极管的击穿电压时，二极管会发生击穿现象。

二极管的击穿现象是指在反向电压达到一定程度时，二极管内部的电场强度增加到足够大，从而导致载流子的加速和撞击。

这会导致二极管内部的绝缘层被击穿，使得反向电流突破截止状态，导致电流急剧增加。

击穿现象可以分为两种情况：正向击穿和反向击穿。

正向击穿是指当二极管处于正向偏置状态时，正向电压超过击穿电压，导致二极管内部的载流子加速，撞击到原子，使得原子内部的电子从价带跃迁至导带，形成电流。

这种情况下，二极管会保持较低的电压降，维持在击穿电压附近。

反向击穿是指当二极管处于反向偏置状态时，反向电压超过击穿电压，导致二极管内部的电场强度增加，使得载流子加速。

当电场强度足够大时，会产生电子的空穴对，形成电流。

这种情况下，二极管的电流会急剧增加，电压降也会明显增加。

在实际应用中，二极管的击穿现象常常是不可避免的。

因此，对于设计和选择二极管的电路，需要充分考虑击穿电压。

一方面，过高的击穿电压可能导致二极管过载，使其失去正常的工作特性；另一方面，过低的击穿电压可能导致二极管无法在正常工作范围内工作。

因此，合理选择二极管的击穿电压是非常重要的。

二极管的击穿现象还可以应用在一些特殊的电路中。

例如，击穿二极管可以用作过压保护装置，当电路出现过电压时，击穿二极管会迅速导通，将过电压引流，以保护其他电子元件不受损坏。

击穿二极管还可以用于电压参考、稳压、电压限制等电路中，起到重要的作用。

二极管的击穿现象是指在反向电压达到一定程度时，二极管内部的电场强度增加导致载流子的加速和撞击，从而使得电流突破截止状态。

正向击穿和反向击穿是二极管击穿的两种情况。

合理选择击穿电压对于二极管的正常工作和电路设计是非常重要的。

同时，击穿二极管还可以应用在一些特殊的电路中，起到保护、稳定电压等作用。

led主要失效模式综述
LED（发光二极管）作为一种节能环保、发光效率高、应用广泛的光源，被广泛应用于多种场合。

但是，LED也有自己的失效模式。

下面将从以下几个方面来简要介绍LED的主要失效模式：
1.暗化。

由于LED的结构设计，使LED的发光效率和发光过程相关，
如果LED长时间运行，电子发射体的温度会上升，从而活性层的发光
效率下降，使LED发光减弱；
2.单点失效。

LED各部分物理机械结构决定了它最终发光量，在使用过程中可能发生短路、断路、开路、损坏等故障，导致LED部分点发生
单点失效；
3.发光破裂。

由于LED的使用环境或者LED本身结构设计问题，LED发光片很容易发生开裂，导致LED发光片发生破裂，从而影响发光量；
4.元器件失效。

由于LED应用环境比较复杂，特别是在外在环境变化
比较大的情况下，很容易导致LED的元器件发生失效，从而影响LED
的正常使用；
5.热击穿失效。

LED元器件操作时，由于过大的电流，LED结构发生热
击穿，产生热拉龙纹，以及消耗过多的电力，使LED发光减弱或失效。

总之，LED的失效模式主要有暗化、单点失效、发光破裂、元器件失效和热击穿失效等，需要用户从各个方面综合考虑，以便正确地使用LED。
