三视图练习机械制图

机械制图练习题1．根据立体三视图填空，并完成立体表面上点M、N的其它投影。

平面AA1C1C是面，平面BB1C1C是面,直线BB1是线，直线BC是线.2．根据立体三视图填空，并完成立体表面上点M、N的其它投影.平面ABCD是面，平面BCEF是面,直线BC是线，直线BF是线。

3．根据立体三视图填空，并完成立体表面上点K、M、N的其它投影。

平面AA1C1C是面，平面ABC是面，直线AB是线，直线BC是线。

4．根据立体三视图填空，并完成立体表面上点M、N 的其它投影。

平面ABCD是面，平面ABE是面,直线AE是线，直线CD是线. 5．补画左视图漏线，并根据立体投影完成填空。

A面是面，B面是面，CD是线。

6．补画左视图漏线，并根据立体投影完成填空.8．作出截切立体的水平投影和侧面投影9．作出截切立体的水平投影和侧面投影10．作出截切立体的水平投影和侧面投影11．作出截切立体的水平投影12．补画立体的水平投影13．补画立体的水平投影14．补画立体的水平投影15．补画立体的水平投影16．补画立体的水平投影17．补画立体的水平投影18．完成立体相贯的正面投影和侧面投影19．完成立体相贯的正面投影20．完成立体相贯的正面投影21．完成立体相贯的水平投影22．完成侧面投影23．完成侧面投影24．完成侧面投影25．完成侧面投影26．完成侧面投影27．完成侧面投影28．完成水平投影29．完成侧面投影30．完成侧面投影31．完成侧面投影32．完成侧面投影33．完成侧面投影34．完成侧面投影35．完成侧面投影36．完成水平投影37．完成水平投影38．完成侧面投影39．完成侧面投影40．完成侧面投影41．完成正面投影42．完成侧面投影44．完成正面投影45．完成全剖左视图47．完成全剖左视图48．完成全剖左视图49．完成全剖左视图50．完成全剖俯视图51．完成全剖左视图52．完成全剖左视图53．完成全剖左视图54．完成全剖左视图55．完成全剖左视图56．纠正螺纹的绘制错误，将正确的绘制在下面的指定位置57．纠正螺纹的绘制错误，将正确的绘制在下面的指定位置58．纠正螺纹旋合的绘制错误,将正确的绘制在下面的指定位置59．纠正螺纹旋合的绘制错误，将正确的绘制在下面的指定位置60．完成下列螺纹标注61．完成下列螺纹标注1、普通螺纹，大径24毫米，螺距3毫米，左旋，公差代号为7h 。

形，该物体是 二〇二〇年作品二〇二〇年作品
正方体 ;
2.主视图、左视图和俯视图都是相等的圆， 该物体是 球体 ;
3.两个视图都是相等的长方形，第三个视图 是圆，则该物体是 圆柱体 ;
答案：8个
三 视 图 的 应 用 二〇二〇年作品二〇二〇年作品
二〇二〇年作品二〇二〇年作品
机 械 制 图 之 三 视 图 基 础 培 训 二〇二〇年作品二〇二〇年作品
目
二〇二〇年作品二〇二〇年作品
录
二〇二〇年作品二〇二〇年作品
CONTENTS
These three views are called the three views of the geometry
1 什么是三视图
2
二〇二〇年作品二〇二〇年作品
如何看三视图
二〇二〇年作品二〇二〇年作品
3示 例 讲 解
4 三视图的应用
2 如何看三视图
二〇二〇年作品二〇二〇年作品
三视图
主视图
二〇二〇年作品二〇二〇年作品
俯视图
由物体前边向后做正投影得到的视图
二〇二〇年作品二〇二〇年作品
二〇二〇年作品二〇二〇年作品
由物体上边向下做正投影得到的视图
左视图
由物体左边向右做正投影得到的视图
2 如何看三视图
二〇二〇年作品二〇二〇年作品
主俯长对正、主左高平齐、俯左宽相等 二〇二〇年作品二〇二〇年作品
二〇二〇年作品二〇二〇年作品
PART 04
The positive projections of a geometry at the rear, bottom, and right are called the main view, the top view, and the left view of the geometry. These three views are called the three views of the geometry

机械制图三视图练习
PPT文档演模板
机械制图三视图练习
PPT文档演模板
机械制图三视图练习
3rew
演讲完毕，谢谢听讲!
再见，see you again
PPT文档演模板
2020/11/18
机械制图三视图练习
机械制图三视图练习
PPT文档演模板
机械制图三视图练习
PPT文档演模板
机械制图三视图练习
PPT文档演模板
机械制图三视图练习
PPT文档演模板
机械制图三视图练习
PPT文档演模板
机械制图三视图练习
PPT文档演模板
机械制图三视图练习
PPT文档演模板
机械制图三视图练习
PPT文档演模板
机械制图三视图练习
PPT文档演模板
机械制图三视图练习
PPT文档演模板
机械制图三视图练习
PPT文档演模板
机械制图三视图练习
PPT文档演模板
机械制图三视图练习
PPT文档演模板
机械制图三视图练习
PPT文档演模板
机械制图三视图练习
PPT文档演模板
机械制图三视图练习
PPT文档演模板
机械制图三视图练习
PPT文档演模板
机械制图三视图练习
PPT文档演模板
机械制图三视图练习
PPT文档演模板
机械制图三视图练习
PPT文档演模板
机械制图三视图练习
PPT文档演模板
机械制图三视图练习
PPT文档演模板
机械制图三视图练习
PPT文档演模板
机械制图三视图练习
PPT文档演模板
机械制图三视图练习
PPT文档演模板
机械制图三视图练习

(n)
●
k
由圆锥面和底面组成。
S
A
如何在圆锥面上作直线？
过锥顶作一条素线。
圆的半径？
3.圆球
三个视图分别为三 个和圆球的直径相等的 圆，它们分别是圆球三 个方向轮廓线的投影。
圆母线以它的直径为轴旋转而成。
⑵ 圆球的三视图
⑶ 轮廓线的投影与曲 面可见性的判断
左视图 —— 体的侧面投影
2.三视图之间的度量对应关系
三等关系
主视俯视长相等且对正
主视左视高相等且平齐
俯视左视宽相等且对应
长
高
宽
宽
长对正
宽相等
高平齐
视图就是将物体向投影面投射所得的图形。
3.三视图之间的方位对应关系
主视图反映：上、下 、左、右 俯视图反映：前、后 、左、右 左视图反映：上、下 、前、后
上
下
左
右
后
前
上
下
前
后
左
右
6.2 基本体的形成及其三视图
常见的基本几何体 平面基本体 曲面基本体
一、平面基本体
点的可见性规定： 若点所在的平面的投影可见，点的投影也可见；若平面的投影积聚成直线，点的投影也可见。
由于棱柱的表面都是平面，所以在棱柱的表面上取点与在平面上取点的方法相同。
⑷ 圆球面上取点
k
辅助纬圆法
k
k
⑴ 圆球的形成
圆的半径？
3.圆环
（1） 圆环的形成
（2） 圆环的三视图
小 结
重点掌握：
基本体的三视图画法及面上找点的方法。
⒈ 平面体表面找点，利用平面上找点的方法。
⒉ 圆柱体表面找点，利用投影的积聚性。

作用
能够真实反映物体长、宽、高尺 寸的正投影工程图，是工程界一 种对物体几何形状约定俗成的抽 象表达方式。
投影法分类与特点
中心投影法
所有投射线从同一投影中心出 发的投影方法，物体投影的大 小与物体与投影中心间距离有
关。
平行投影法
所有投射线相互平行的投影方 法，又分为正投影法和斜投影 法。
正投影法
投影线垂直于投影面。
03
俯视图绘制方法与技巧
俯视图观察方向和投影规律
观察方向
从上往下看，与水平面平行。
投影规律
正投影法，物体在投影面上的轮廓线即为俯视图 。
注意点
要考虑到零件的高度和宽度，避免在俯视图中产 生遮挡和重影。
典型零件俯视图示例分析
01
02
03
轴Hale Waihona Puke 零件主要展示轴线的位置和长 度，以及轴上的键槽、孔 等结构。
01
02
轴套类零件
以轴线水平放置作为主视图，并 采用全剖视图画出其内部结构。
03
叉架类零件
叉架类零件形状不规则，结构比 较复杂，需要选择最能反映其形 状特征的方向作为主视图的投影 方向。
04
尺寸标注和公差要求说明
尺寸标注
主视图上应标注出零件的全部尺寸，包括定形尺寸、定位尺寸和总体尺寸。标 注尺寸时，应满足正确、完整、清晰和合理等要求。
组合体类型及结构特点分析
组合体类型
01
叠加型、切割型、综合型等
结构特点
02
分析组合体的构成部分及相对位置，了解各部分的几何形状和
尺寸
视图表达
03
根据组合体的结构特点，确定主视图、俯视图和左视图等视图
表达方法
组合体三视图绘制步骤演示

1 什么是三视图
目录 2
CONTENTS
3 秋天，漫步花园。万树枯竭，唯独菊 花一枝 独秀， 我们在 花园中 尽情漫 步，菊 花慷慨 大方地 送上淳 朴的花 香。小 动物们 无暇顾 及这这 菊花的 幽香， 而忙着 去采集 过冬的 食物， 为度过 难熬的 冬天而 忙碌着 。小松 鼠将食 物藏在 树洞中 ，熊将 自己缩 成一团 ，熟睡 起来， 青蛙也 躲在了 自己的 洞中， 不再出 来演唱 自己那 洪亮的 歌声。
三视图的应用
什么是三视图
机械制图之三视图基础培训
PART 01
秋天，漫步花园。万树枯竭，唯独菊 花一枝 独秀， 我们在 花园中 尽情漫 步，菊 花慷慨 大方地 送上淳 朴的花 香。小 动物们 无暇顾 及这这 菊花的 幽香， 而忙着 去采集 过冬的 食物， 为度过 难熬的 冬天而 忙碌着 。小松 鼠将食 物藏在 树洞中 ，熊将 自己缩 成一团 ，熟睡 起来， 青蛙也 躲在了 自己的 洞中， 不再出 来演唱 自己那 洪亮的 歌声。
三视图讲解
机
械
制
图
之
三
视
图
基
础
培训 秋天，漫步花园。万树枯竭，唯独菊 花一枝 独秀， 我们在 花园中 尽情漫 步，菊 花慷慨 大方地 送上淳 朴的花 香。小 动物们 无暇顾 及这这 菊花的 幽香， 而忙着 去采集 过冬的 食物， 为度过 难熬的 冬天而 忙碌着 。小松 鼠将食 物藏在 树洞中 ，熊将 自己缩 成一团 ，熟睡 起来， 青蛙也 躲在了 自己的 洞中， 不再出 来演唱 自己那 洪亮的 歌声。
视图--能反映物体的上面形状，从物体的左面向右面 投射所得的视图称左视图(侧视图)--能反映物体的左 面形状，还有其它三个视图不是很常用。三视图就是 主视图(正视图)、俯视图、左视图(侧视图)的总称。

大学机械制图三视图练习题343536班级姓名学号3738《机械制图》课程中专试题库第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种A0 、 A1 、 A、AA其中A4图纸幅的尺寸为10×2。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ ，在标注半径时应在数字前加 R 。

、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为：1 。

、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸二、选择题1、下列符号中表示强制国家标准的是。

A． GB/T B． GB/Z C.GB、不可见轮廓线采用来绘制。

A．粗实线B．虚线C.细实线3、下列比例当中表示放大比例的是 A．1：1B．：1 C.1：24、在标注球的直径时应在尺寸数字前加 A．R B．ΦC.SΦ4、下列比例当中表示缩小比例的是 A．1：1B．：1 C.1：25、机械制图中一般不标注单位，默认单位是 A．㎜B．㎝C.m6、下列尺寸正确标注的图形是7、下列缩写词中表示均布的意思的是 A．SR B． EQSC.C8、角度尺寸在标注时，文字一律书写 A．水平B．垂直 C.倾斜、标题栏一般位于图纸的 A．右下角 B．左下角 C.右上角三、判断题国家制图标准规定，图纸大小可以随意确定比例是指图样与实物相应要素的线性尺寸之比。

：1是缩小比例。

第 1 页；共0 页。

绘制机械图样时，尽量采用1：1的比例使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

丁字尺与三角板随意配合，便可画出65度的倾斜线。

国家制图标准规定，可见的轮廓线用虚线绘制。

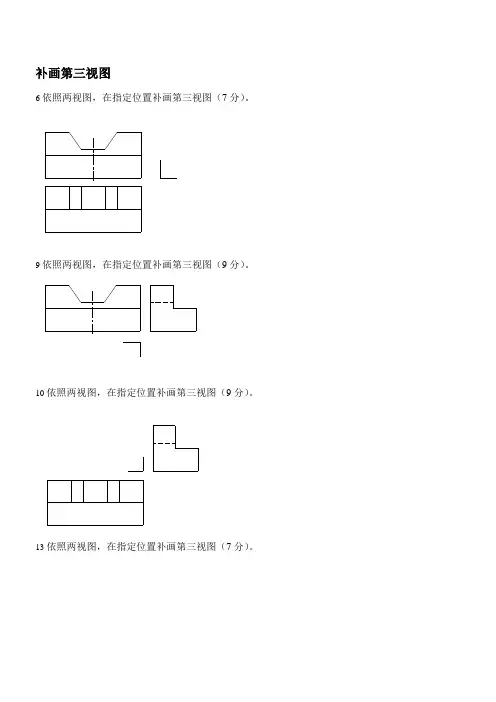

补画第三视图6依照两视图，在指定位置补画第三视图（7分）。

9依照两视图，在指定位置补画第三视图（9分）。

10依照两视图，在指定位置补画第三视图（9分）。

13依照两视图，在指定位置补画第三视图（7分）。

14依照两视图，在指定位置补画第三视图（7分）。

15依照两视图，在指定位置补画第三视图（6分）。

21依照两视图，在指定位置补画第三视图（7分）。

22依照两视图，在指定位置补画第三视图（7分）。

24依照两视图，在指定位置补画第三视图（6分）。

28依照两视图，在指定位置补画第三视图（7分）。

29依照两视图，在指定位置补画第三视图（7分）。

30依照两视图，在指定位置补画第三视图（7分）。

31依照两视图，在指定位置补画第三视图（7分）。

32依照两视图，在指定位置补画第三视图（7分）。

33依照两视图，在指定位置补画第三视图（7分）。

34依照两视图，在指定位置补画第三视图（7分）。

35依照两视图，在指定位置补画第三视图（7分）。

36依照两视图，在指定位置补画第三视图（9分）。

37依照两视图，在指定位置补画第三视图（9分）。

38依照两视图，在指定位置补画第三视图（12分）。

39依照两视图，在指定位置补画第三视图（8分）。

40依照两视图，在指定位置补画第三视图（6分）。

41依照两视图，在指定位置补画第三视图（6分）。

42依照两视图，在指定位置补画第三视图（6分）。

43依照两视图，在指定位置补画第三视图（6分）。

44依照两视图，在指定位置补画第三视图（7分）。

45依照两视图，在指定位置补画第三视图（6分）。

46依照两视图，在指定位置补画第三视图（6分）。

48依照两视图，在指定位置补画第三视图（5分）。

49依照两视图，在指定位置补画第三视图（6分）。

50依照两视图，在指定位置补画第三视图（8分）。

51依照两视图，在指定位置补画第三视图（8分）。

52依照两视图，在指定位置补画第三视图（6分）。

组合体零件三视图的应用与发展趋势
应用领域：机 械设计、制造、
维修等领域
发展趋势：数 字化、智能化、
自动化
技术进步：三 维建模、虚拟 现实等技术的
应用
挑战与机遇： 提高效率、降 低成本、提高
产品质量
感谢您的观看
汇报人：
组合体视图的画图步骤
确定组合体零 件的三视图位 置关系
画出组合体零 件的主视图
画出组合体零 件的俯视图
画出组合体零 件的左视图
检查三视图是 否正确并进行 修改和完善
组合体视图的尺寸标注
尺寸标注的位置：在视图的适当位置便于阅读和理解 尺寸标注的格式：采用国家标准如GB/T 14691-2008 尺寸标注的内容：包括长度、宽度、高度、直径、半径等 尺寸标注的精度：根据实际需要选择合适的精度等级
机械制图——画组合 体零件三视图
,
汇报人：
目录 /目录
01
点击此处添加 目录标题
04
组合体零件三 视图的识读
02
机械制图基础 知识
05
组合体零件三 视图的绘制实 例
03
组合体零件三 视图的画法
06
组合体零件三 视图的绘制技 巧与提高
01 添加章节标题
02 机械制图基础知识
投影法分类
正投影法：将物体 投影到与视线垂直 的平面上得到物体 的正面、侧面和顶 面视图
04
组合体零件三视图的识 读
读图的基本要领
识别尺寸：注意尺寸标注的 位置和含义如长度、宽度、 高度等
观察视图：了解视图的种类 和特点如主视图、俯视图、 左视图等
分析结构：分析零件的结构 和组成如螺纹、键槽、孔等
理解技术要求：理解图纸中 的技术要求如公差、表面粗

2023
REPORTING
机械制图——根据已 知视图补画第三视图( 三)课件
2023
目录
• 机械制图基础知识 • 根据已知视图补画第三视图 • 练习与案例分析 • 常见问题与解答 • 总结与展望
2023
PART 01
机械制图基础知识
REPORTING
制图基本规范
图幅和图框
01
根据图纸大小和比例，选择合适的图幅和图框，确保图纸美观
02 学习并掌握更多的制图技术和规范，如剖 面、标注等
03
了解不同工程领域和行业的制图要求和标 准
04
参加培训、交流会等活动，与同行交流学 习心得和经验
未来机械制图的发展趋势
数字化和智能化技术的应 用将更加广泛，CAD、 CAM、CAE等技术将更 加成熟
跨学科和交叉领域的应用 将更加普遍，如生物学、 物理学等与机械制图的结 合
练习题一：根据已知视图补画第三视图
总结词：基础练习
详细描述：本练习题提供了一组简单的三视图，要求学习者根据已知的两个视图 ，补画出第三视图。这是机械制图的基本技能之一，旨在培养学习者的空间想象 能力和视图转换能力。
练习题二：根据已知视图补画第三视图
总结词：进阶练习
详细描述：本练习题提供了一组稍微复杂的三视图，要求学习者在掌握基础技能的前提下，根据已知的两个视图，补画出第 三视图。本练习题旨在提高学习者的视图分析和转换能力。
常见问题二：如何准确绘制第三视图？
总结词
准确绘制第三视图需要掌握投影原理和 视图表达方法。
VS
详细描述
首先，要了解并掌握正投影的基本原理， 理解投影线与投影面的关系。其次，根据 已知视图中的投影关系，确定第三视图的 投影面和观察方向。最后，根据组合体的 结构和形状，准确绘制第三视图，确保线 条清晰、准确，符合机械制图的标准和规 范。

左视图
由物体左边向右做正投影得到的视图
2 如何看三视图
主俯长对正、主左高平齐、俯左宽相等
即:
主视图和俯视图的长要相等
我们高兴地回到家，仔细端详起仓鼠 来。我 一共买 了三只 仓鼠， 一只白 ，一只 灰，一 只黄。 它们有 乌黑发 亮、水 灵灵、 圆溜溜 的小眼 睛，又 尖又小 的耳朵 ，小小 的鼻子 ，小小 的牙齿 ，小小 的舌头
我们高兴地回到家，仔细端详起仓鼠 来。我 一共买 了三只 仓鼠， 一只白 ，一只 灰，一 只黄。 它们有 乌黑发 亮、水 灵灵、 圆溜溜 的小眼 睛，又 尖又小 的耳朵 ，小小 的鼻子 ，小小 的牙齿 ，小小 的舌头
2 如何看三视图
3示
例
我们高兴地回到家，仔细端详起仓鼠 来。我 一共买 了三只 仓鼠， 一只白 ，一只 灰，一 只黄。 它们有 乌黑发 亮、水 灵灵、 圆溜溜 的小眼 睛，又 尖又小 的耳朵 ，小小 的鼻子 ，小小 的牙齿 ，小小 的舌头
反映物体长宽高尺寸正投影的
我们高兴地回到家，仔细端详起仓鼠 来。我 一共买 了三只 仓鼠， 一只白 ，一只 灰，一 只黄。 它们有 乌黑发 亮、水 灵灵、 圆溜溜 的小眼 睛，又 尖又小 的耳朵 ，小小 的鼻子 ，小小 的牙齿 ，小小 的舌头
工程图
投影规则
主俯长对正，主左高平齐，俯 左宽相等
我们高兴地回到家，仔细端详起仓鼠 来。我 一共买 了三只 仓鼠， 一只白 ，一只 灰，一 只黄。 它们有 乌黑发 亮、水 灵灵、 圆溜溜 的小眼 睛，又 尖又小 的耳朵 ，小小 的鼻子 ，小小 的牙齿 ，小小 的舌头
将人的视线规定为平行投影线，然后正对着物体 看过去，将所见物体的轮廓用正投影法绘制出来的图 形 称 为 视 图 。 一 个 物 体 有 六 个 视 图 : 从 物 体 的 前 面 向 后 我们高兴地回到家，仔细端详起仓鼠来。我一共买了三只仓鼠，一只白，一只灰，一只黄。它们有乌黑发亮、水灵灵、圆溜溜的小眼睛，又尖又小的耳朵，小小的鼻子，小小的牙齿，小小的舌头 面投射所得的视图称主视图(正视图)--能反映物体的 前面形状，从物体的上面向下面投射所得的视图称俯

机械制图三视图
三视图的形成
视图的形成 用正投影法， 将物体投影到 某一投影面上， 称为视图。
一个视图 不能唯一确定物体的形状
两个视图
V
H
两投影面体系V/H： 两个投影面相互垂 直，物体在两投影 面体系中可得到物 体的两个投影。
投影面的展开： V面不动 H面向下转动90度
两个视图
两个视图 也不能唯一确定物体的形状
画物体的三视图
练习题
补画物体的第三视图
圆柱的三视图
补画物体的第三视图
画物体的三视图
此处无切线
二补三
二补三
对号入座
5
9
12
3
6
1
7
2
8
11
10
4
根据立体图补出三视图中缺少的线
补线
已知一立体的轴测图，按箭头所指方向的视图是
投影方向
(1)
(2)
(3)
(4)
已知一立体的轴测图，按箭头所指方向的视图是
投影方向
(1)
(2)
(3)
(4)
已知一立体的轴测图，按箭头所指方向的视图是
(1)
(2)
(3)
(4)
正确的俯视图是
(1)
(2)
(3)
(4)
正确的俯视图是
(1)
(2)
(3)
(4)
正确的俯视图是：
(1)
(2)
(3)
(4)
正确的主视图是
(1)
(2)
(3)
(4)
谢谢
三个视图
V
H
W
三投影面体系： 在两投影面体
系的基础上，再 增加一个同时与V、 H面都垂直的W面。

项目3 绘制简单形体的三视图1.说明三视图之间的投影关系和方位关系，并在各视图中注明其方位。

班级：姓名：学号：2.分析下列三视图，找出其对应的轴测图，并在轴测图中填上对应三视图的编号。

班级：姓名：学号：3.分析下列三视图，找出其对应的轴测图，并在轴测图中填上对应三视图的编号。

班级：姓名：学号：1.根据立体图中各点的位置，画出它们的三面投影，并量出各点到投影面的距离及坐标值。

（单位：mm；度量值取整数）班级：姓名：学号：2.根据各点的三面投影图，作出它们的立体图，并写出各点的坐标值。

（单位：mm；度量值取整数）A（15、15、20）、B（20、0、25）、C（0、20、0）3.已知点A在V面前方30mm，点B在H面上方20mm，点C在V面上，点D在H 面上，点E在X轴上，补全各点的两面投影。

班级：姓名：学号：4.已知各点的两面投影，求作第三面投影，并说明两点的相对位置。

点A在点B的（上、下）下方，（左、右）左方，（前、后）后方；点C在点A的（上、下）上方，（左、右）右方，（前、后）前方。

5.已知各点的两面投影，求作第三面投影，并说明两点的相对位置。

点C、B的重影点是 c″（b″），点B在点C的正右方。

点A、B的重影点是 a（b），点B在点A的正下方。

点D在 Y 轴上。

班级：姓名：学号：6.根据所给点的三面投影，对比它们的相对位置。

（单位：mm；度量值取整数）7.已知立体上各点的两面投影，求作第三面投影。

并说明各点的相对位置。

点A与点B的相对位置：点A与点B没有上、下和前、后之分，只有左、右差别；点B在点A的正右方；它们的 Z 和 Y 坐标值相等， X 坐标值不相等。

点C与点D的相对位置：点C与点D没有上、下和左、右之分，只有前、后差别；点D在点C的正后方；它们的 Z 和X 坐标值相等， Y 坐标值不相等。

点E与点F的相对位置：点E与点F没有左、右和前、后之分，只有上、下差别；点F在点E的正下方；它们的 X 和 Y 坐标值相等， Z 坐标值不相等。
