机械制图之三视图

一、学习目标

1.掌握一般技术图样所采用的投射方法;

2.学会根据立体图绘制三视图,并能标注简单的尺寸;

3.能识读一般机械加工图、线路图、正等轴测图。

二、教学重点及难点

教学重点:根据立体图绘制三视图;

教学难点:三视图的绘制及尺寸的标注。

三、设计思路

通过对本章基础知识点复习,使学生系统的掌握根据立体图绘制三视图掌握尺

寸的标注,并能区分出各种图形及其材质。通过一系列的类高考练习题进行训练提

高学生的解题能力。

四、教学过程

[复习引入]

一.基础知识点回顾

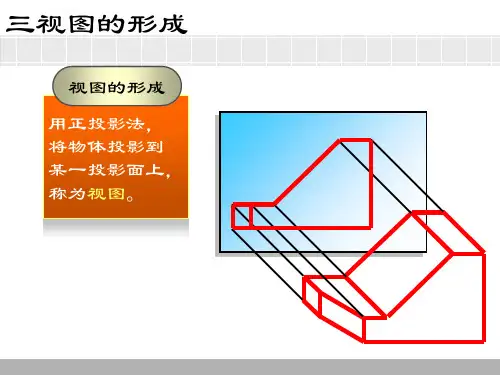

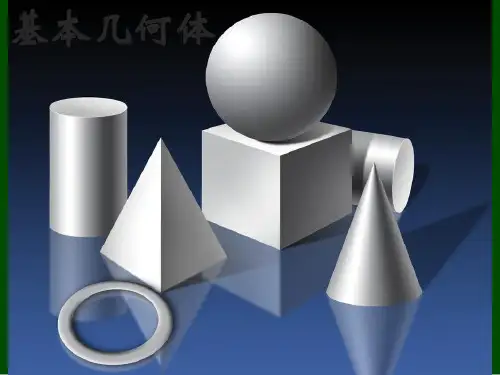

1、正投影法:投影光线与投影平面垂直时,在投影平面上得到物体视图的方法。

2、正投影的基本特性:真实性、积聚性、收缩性。

3、三视图的基本规律:

(1)主视图:物体的正面投影,即物体由前向后投影

所得到的图形,通常反映物体的主要形状特征。及

物体的长和高,左右和上下。

(2)俯视图:物体的水平投影,即物体由上向下投影

所得到的图形。反映物体的长和宽,左右和前后。

(3)左视图:物体的水平投影,即物体由左向右投影

所得到的图形。反映物体的高和宽,上下和前后。

(4)主视图、俯视图长对正;主视图、左视图高平

齐;俯视图、左视图宽相等。无论是画图还好是补

全视图三个视图的相对位置是确定不变的。如右图

所示

4、画图步骤:

(1)、确定画图比例和图纸幅面(根据所画物体的大小和复杂程度选用一定的比例,如果题目有要求根据题意来选比例)

(2)、布置视图位置( a、确定主视图,选择表现形态结构最多,虚线尽量少的面为主视图。b、主视图在左上角、俯视图在左下角、左视图在右上角。注意:考虑到尺

寸布置的需要,可适当加大各视图之间的距离)

(3)、在图纸上用铅笔画出坐标系及45°斜线和各视图的其他基准线。

(4)、画底稿(用稍硬的铅笔(2H铅笔)。)

画图顺序:先画主体部分,后画次要部分。不可见部分轮廓线用虚线画出,对

称线、轴线和圆的中心线均用点划线画出,由大到小、由外形到内形及 3 个视图配合作图将三个视图画出,使每个部分符合“长对正(用竖直辅助线画标准)、高平齐(用水平辅助线画标准)、宽相等(用45°斜线画标准)”的投影规律。

(5)、检查和描黑

底稿完成后,按原画图顺序仔细检查,纠正错误和补充遗漏,确定无误后用黑色钢笔把所画线描黑画时虚实线依然要分清(高考、会考时试卷要扫描,如果不描黑

将扫描不进计算机,为空白卷不得分)。1、所画图线要符合下表要求

5、形体的尺寸标注

(1)尺寸标注的基本要求

正确:即标注的方法要符合国家标准的有关规定。

完整:尺寸标注要齐全,不遗漏,不重复。

清晰:尺寸标注要整齐,便于阅读和查看。

合理:尺寸标注要符合设计和工艺要求。

(2)尺寸要素: a.尺寸界线、b.尺寸线、 c.尺寸数字(3)尺寸标注(1)、标注圆直径尺寸(大于半圆的圆弧标直径):表示直径的符号是φ

A、图形较大时直接在圆内标注如下图:

B、圆形较小时在圆外标注如下图

(2)、标注半径(半圆或小于半圆的圆弧标半径):半径的符号是R

A、图形较大时直接在圆内标注如下图:

B、圆形较小时在圆外标注如下图

(3)型体尺寸标注:图样上的尺寸以毫米(mm)为单位时,不注写单位否则必须注

图线名称图线形式图线宽度应用举例

明。所画图线要符合下表要求:

粗实线b(0.7—1.0)可见轮廓线,可见过渡线

细实线约b/2 尺寸线,尺寸界限,剖面线,指引线等

虚线约b/2 不可见轮廓线,不可见过渡线

细点划线约b/2 轴线,对称中心线

二、例题讲解。

例题1、根据立体图和主视图,补画俯视图和左视图中缺少的图线。 (高考样题)例题2、根据立体图,补全俯视图和左视图中所缺漏的图线(08年10月高考试题)例题3、根据立体图补全三视图中所缺的图线(09年3月高考题)

例题4、根据

立体图补全

三视图中所

缺的图线(2009年9月高考题)

练习 1.根据立体图和俯视图,补画主视图和左视图中缺少的图线。练习2.根据轴测图,补画视图中所缺的线

练习3.根据轴测图,补画视图中所缺的线

练习4.根据轴测图补画三视图中所缺的线条。

练习5、根据立体图和主视图,补画俯视图和左视图中缺少的图线。

练习6、读图作图题补画主视图和俯视图中缺少的图线。

练习7、根据立体图对应的补全三视图中缺少的线并标注出与立体图相对应的尺寸。

练习8.认真观察下面的图样,请指出图中不对的地方并说明改正意见:

练习9.读图作图题有一零件如下图所示,零件镂空处圆柱形半径为10mm,形体总长、总宽、总高分别为70mm、40mm、50mm,其余尺寸标注见下图。请根据立体图和俯视图,补全其他视图,并根据立体图中所给的尺寸与题中的数据,在三视图中作尺寸标注。(10

练习10、作图要求:

(1).根据立体图上所注尺寸,画出组合体的三视图,并标注尺寸。

(2).布置视图时,应尽量做到匀称、合

理,并留出标注尺寸的位置。(3).图中φ10和φ12均为通孔。(4).比例1:1 。

练习11.根据轴测图画三视图

练习12.根据轴测图,补画视图中所缺的线

练习13.读懂两视图,

补画第三视图
