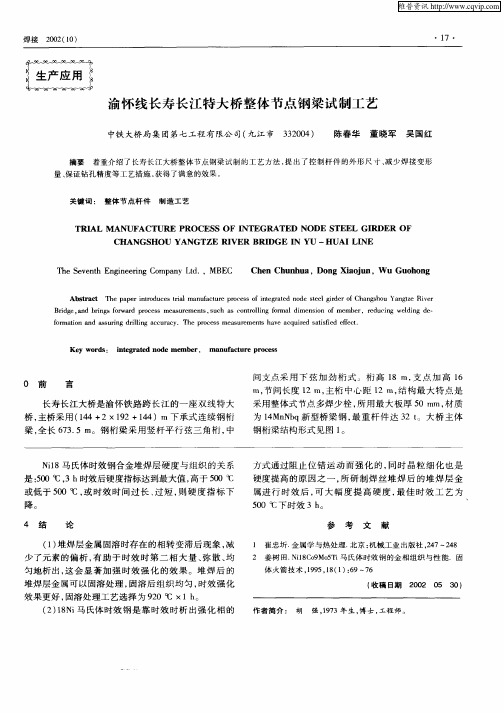

整体节点钢桁梁制造工艺简述

钢桁梁施工工艺钢桁梁是一种常用于桥梁和大跨度建筑物的结构形式。

它具有高强度、耐久性好等优点，因此在现代建筑中被广泛应用。

钢桁梁的施工工艺对于梁体的质量和安全性至关重要。

本文将介绍钢桁梁的施工工艺，包括梁体制造、梁体安装和梁体连接等方面。

一、梁体制造1.材料准备：钢桁梁通常采用优质的工字钢或H型钢作为材料。

在制造过程中，需要根据设计要求对材料进行切割、焊接和加工等处理。

2.梁体制作：首先，根据设计图纸，将钢材切割成所需的长度和形状。

然后，通过焊接等方式将各个钢材连接起来，形成桁架结构。

在制作过程中，需要严格控制焊接质量，确保梁体的强度和稳定性。

3.防腐处理：为了保证钢桁梁的耐久性，需要对梁体进行防腐处理。

常见的防腐方法有喷涂防腐漆、镀锌和热浸镀等。

二、梁体安装1.场地准备：在进行钢桁梁安装前，需要对施工场地进行准备。

包括清理场地、搭建施工平台和安装起重设备等。

2.吊装安装：首先，通过起重设备将钢桁梁运送到安装位置。

然后，利用吊装设备将梁体吊装到预定位置。

在吊装过程中，需要保证梁体的水平度和垂直度。

3.焊接和固定：在梁体安装到位后，需要进行焊接和固定。

通过焊接将梁体与支座连接，并使用螺栓等固定件将梁体固定在支座上。

三、梁体连接1.连接件制作：在施工过程中，需要制作和安装连接件。

常见的连接件有连接板、角铁和螺栓等。

2.连接工艺：首先，根据设计要求，在梁体上切割出连接孔。

然后，将连接件安装到梁体上，并通过螺栓进行连接。

在连接过程中，需要保证连接件与梁体的接触紧密，并使用扭矩扳手进行螺栓的紧固。

钢桁梁拼装施工工艺工法1 前言1.1 工艺工法概况随着桥梁建设技术的不断发展，大跨度桥梁正以日新月异的态势快速涌现，而钢梁桥比预应力混凝土桥有着更好的跨越能力而被广泛采用，其主要结构形式有：钢桁梁（拱）桥、钢桁（箱）梁斜拉桥及钢桁（箱）梁悬索桥等。

1.2 工艺原理本工艺采用散拼架设钢桁梁。

利用龙门吊在岸边边跨支架上架设边跨钢梁，作为后续钢桁梁提升站，然后采用梁上运梁台车喂梁，在上弦利用吊机悬臂拼装钢梁。

根据钢梁的自重加设计活载的一半作为荷载计算的挠度作为钢梁拼装预设拱度。

2 工艺工法特点2.1可从一岸拼装到另一岸，不需要大型水上运输、吊装设备；2.2大部分杆件（除横梁、桥面板外）可利用栈桥作为临时杆件存放场，克服了运梁台车在上弦行走、杆件捆绑试吊的难度。

2.3 边跨架设时在临时墩上设置抱箍，每排栓孔下方安装施工平台，悬臂架设时使用永久检查车及增设吊机下挂平台作为施工平台，使得焊接及架梁施工不冲突；有足够的工作面。

3 适用范围适用于桥跨较大，通航要求不高，可设置跨中临时墩的钢桁梁散拼架设。

4 主要引用标准《铁路钢桥制造规范》（TB10212）《铁路钢桥高强度螺栓连接施工规定》（TBJ214）《客运专线铁路桥涵工程施工技术指南》（TZ213）《钢结构用高强度大六角头螺栓》（GB/T1228-及其他高栓规范）《客运专线铁路桥涵工程施工质量验收暂行标准》（铁建设60号）5 施工方法本工法采用先支架拼装后悬臂拼装方法进行钢梁架设。

在岸上边跨通过临时墩柱支撑的支架法安装，并且在安装好的钢梁上拼装悬臂架梁吊机及运梁台车，为悬臂架梁做准备。

悬臂架设时通过设置跨中临时支墩对钢梁进行支撑及调整。

6 工艺流程及操作要点6.1 施工工艺流程钢梁拼装分支架上拼装和悬臂拼装2种情况。

拼装时杆件应该预拼检查合格，各种辅助工程施工安装到位质量合格后方能进行钢梁的架设作业。

2种情况架设杆件的工艺流程见下图1：支架上首节钢梁安装流程支架上后续节间钢梁安装流程注：支架上安装时支撑标高是按照钢梁厂设拱度来确定的，杆件的安装顺序可以有多种顺序。

钢梁主桁桁片制造技术及质量控制作者：付志群来源：《中国科技纵横》2017年第07期摘要：根据铜陵长江大桥钢梁制造工程实际，结合钢梁主桁桁片制造流程：图纸会审—钢梁制造施工组织设计—编制原则工艺—统计材料—钢材·焊材及涂装材料订货—材料进厂复验—原材检验规程—焊接工艺评定—编制施工组织方案—涂装工艺性试验规程—试制杆件制造工艺—主桁制造工艺—主桁桁片总拼制造工艺—焊缝超声锤击工艺规程—质量检验规程—焊接工艺规程—无损检验规程—涂装工艺—制成品检收。

重点论述主桁桁片制造技术及质量控制，介绍主桁桁片制造过程中各细节工序的具体质量控制和实施方法；为同类型钢桁梁桁片制造技术及质量控制提供有用的借鉴。

关键词：上弦杆制造；下弦杆制造；腹杆制造；主桁片拼装焊接成型中图分类号：U445.46 文献标识码：A 文章编号：1671-2064（2017）07-0101-021 工程概况及施工特点1.1 工程概况铜陵长江大桥是新建合肥至福州铁路跨越长江的控制性工程，主桥采用跨度布置为（90+240+630+240+90）m的五跨连续钢桁梁斜拉桥，钢桁梁全长1290m，总重约67000t。

上层为6车道公路，下层为四线铁路。

全桥总重约67000t，横断面如图1所示。

1.2 主桁桁片主桁采用N字形桁架，三片主桁对应三索面布置，桁高15.5m，桁宽2×17.1m，节间长度15m。

钢梁采用国内首次应用的整体桁片式结构设计，每2个节间为一个桁片式单元，单片桁重约330t，单片桁长30米。

桁片之间采用高强度螺栓连接，采用节点外拼接方式。

上弦杆在节点部位设锚固结构与斜拉索相连。

1.3 施工特点本桥为大型整体节点桁架与钢桥面板或钢箱桥面的栓焊组合结构，在国内首次采用了整体桁片式结构设计，成为本桥的一个亮点，同时也加大了钢桁梁制造难度。

由于桁片内上下弦杆与腹杆采用焊接连接，其焊缝为一级熔透焊缝，其焊接收缩及变形难以控制，为此，桁高的保证，同节段三片主桁之间横梁连接的保证，与横联之间连接的保证，避免箱形对接口错口等等，成为了本桥钢梁制造的控制重点。

整体节点钢桁梁制造工艺简述整体节点钢桁梁多用于铁路桥梁，其上下弦杆与腹杆、横联、平联及桥面系等构件在桥位安装常采用栓焊结合的连接方式，保证构件制造精度是全桥建造的关键。

由于弦杆存在大量的厚板焊接以及多向孔群的加工，对其焊接变形及孔群定位精度的控制进行研究，确保弦杆制造的质量。

依托深茂铁路漠阳江特特大桥134m简支钢桁梁，简要介绍了该桥钢结构制造精度的控制方法。

标签：整体节点；钢桁梁；制造工艺1、概述新建深圳至茂名铁路漠阳江特大桥是一座整体节点钢桁梁桥（图1）,该桥为双线无竖杆华伦式下承简支钢桁梁，计算跨度134m,节间长度13.4m,桁高16m,桁间距13.2m。

钢桁梁由上、下弦杆、腹杆、桥面系、桥门架、横联、平联等组成，其典型构造见图2。

2、弦杆制造工艺2.1 概述主桁上弦杆（图3a）及下弦杆（图3b）均为整体节点杆件。

上弦杆标准杆件长13.4m,截面尺寸为1x1.2m,翼缘、腹板均设一道纵向加劲肋，最大板厚48mm。

下弦标准杆件长13.38m,上水平板加宽1.03m,在主桁节点处，上水平板上开槽使节点板从槽中穿出。

2.2 制造重难点及控制措施1）整体节点板在焊缝处会产生角变形，在焊接前做预变形处理，焊后节点板几何尺寸满足精度要求。

2）下弦杆内侧与正交异性桥面板横梁接头较多，保证接头板与杆件内部的横隔板对齐，将腹板受力传至其他板件也是控制的重点，横隔板间距按（0.2-0.4）%。

XA1装配，以整体节点板系统线交汇点为基点增加焊接收缩量，焊后横隔板的位置误差在规范允许范围内。

3）弦杆箱体尺寸控制是保证从组装、焊接到制孔完成后的精度满足要求的关键一环，横隔板作为箱形杆件组焊的内胎，采用精加工可有效控制箱体尺寸。

4）杆件钢板厚度大、焊接量大，采用合理的焊接顺序及防变形措施可有效减少焊接变形，降低矫正难度。

5）杆件上孔群数量多，且在多个方向上均有栓接连接，采用先孔与后孔法相结合的方式，利用高精度的钻模可保证制孔精度。

大节段钢桁梁整体制造与架设关键技术及工程应用随着经济的不断发展和城市化的不断推进，桥梁建设成为城市交通建设的重要组成部分。

在桥梁设计中，大节段钢桁梁因其具有开挖深度小、施工难度小等优点，受到了越来越广泛的关注和应用。

本文主要介绍大节段钢桁梁整体制造与架设关键技术及工程应用。

大节段钢桁梁（下文简称大桥梁）制造技术是指将整个桥梁分段加工，反面焊接后钢构件整体制造的方法。

其主要特点是工艺简单，操作方便；焊接热影响区小，不会影响钢构件性能；具有较好的完整性和可靠性；整个桥梁可以在工厂中进行加工和试装，保证工期和质量等。

大桥梁整体制造技术的主要步骤包括预制加工、拼装、反面焊接、弯曲校正、成形、机械加工和质量检验等。

1、预制加工大桥梁的预制加工是整个制造过程的第一步。

其主要工序包括钢板切割、端面平整、焊接准备、焊缝预定位等。

预制加工的关键在于保证钢板的切割精度及加工精度，以便在拼装时保证尺寸的精度。

2、拼装拼装是大桥梁整体制造的第二步。

其主要工序包括将预制加工的钢板组装成对称的桥梁横梁，同时将其他钢构件，如护栏板、大板等与桥梁横梁进行组装。

拼装时要保证连接件的拼装精度，以免影响最后的焊接品质。

3、反面焊接反面焊接是大桥梁整体制造的关键步骤，主要是指将桥梁横梁与其他钢构件进行连接，并进行反面焊接。

反面焊接需要对焊缝的位置、焊接电流、焊接电压、焊接速度等进行严格控制，以保证焊缝的质量和焊缝表面的光滑度。

4、弯曲校正弯曲校正是指对焊接后的桥梁横梁进行弯曲矫正，消除弯曲偏差，并确保整个桥梁表面的平整度和垂直度。

5、成形成形是指为了保证整个桥梁工件在使用中的稳定性和耐久性，对桥梁进行整体的折弯成形处理。

成形工序的关键在于保证成形的精度和成形的均衡性。

6、机械加工在进行大桥梁制造的整个过程中，机械加工是一道必不可少的环节。

在生产过程中需要钻、铣、切等加工，以确保整个桥梁的精度和质量等。

7、质量检验质量检验是大桥梁整体制造的最后一道环节，是保证整个桥梁质量的重要保障。

钢桁梁施工工艺钢桁梁是一种常用于桥梁和大型建筑中的结构元素，它由钢材制成，具有较高的强度和刚度。

钢桁梁的施工工艺关乎着工程质量和安全性，因此在进行钢桁梁的施工时，必须严格按照规范和工艺要求进行操作。

首先，在进行钢桁梁施工前，施工人员需要深入了解工程设计图纸和相关技术资料，明确桥梁的设计要求和相关标准。

钢桁梁的安装位置和方向需要与设计图纸一致，并且施工人员需要提前准备好所需的施工设备和工具。

在实施施工前，需要对施工区域进行必要的准备工作。

首先是对施工现场进行清理，确保没有杂物和障碍物，以便施工人员可以自由移动。

其次，需要进行场地平整和基坑开挖工作，以确保钢桁梁的安装基础牢固可靠。

接下来，进行钢桁梁的预制和预组装工作。

根据设计要求，将钢板等材料进行切割、焊接和钻孔等加工工艺，制造出符合要求的钢桁梁构件。

在预组装过程中，需要按照设计要求将各个构件进行组装，并通过焊接等连接工艺进行固定。

在完成预制和预组装后，进行钢桁梁的起吊、运输和安装工作。

在起吊工作中，根据钢桁梁的重量和长度，选择合适的起重机械，并确保吊装过程中的安全。

在运输过程中，需要确保钢桁梁的稳固和防止碰撞，采取适当的保护措施。

在安装工作中，需要根据设计要求将钢桁梁准确地放置在预先准备好的基础上，并进行对齐和固定。

在钢桁梁的安装完成后，进行其他附属工程的施工。

这包括进行钢桁梁的防腐处理、焊缝的检查和修复、连接件的安装，以及相关的试验和检测工作。

同时，还需要进行结构的验收和安全评估，确保钢桁梁的质量和使用安全。

最后，在完成上述工作后，对施工现场进行清理，确保无垃圾和杂物。

并做好施工记录和档案整理工作，为后期的运维提供必要的参考资料。

综上所述，钢桁梁施工工艺是一个复杂而关键的过程，需要严格按照设计要求和标准进行操作。

只有通过科学的施工工艺和精细的施工管理，才能保证钢桁梁的质量和工程的安全性。

因此，在进行钢桁梁施工时，要引起施工人员的高度重视，并确保每一个环节都符合相关规定和要求。

钢筋桁架楼承板生产工艺
钢筋桁架楼承板是一种重要的建筑结构材料，广泛应用于高层建筑、桥梁、隧道等建筑领域。

其生产工艺主要包括以下几个步骤：
原材料准备：钢筋桁架楼承板的主要原材料包括钢筋、钢板等。

在生产前，需要对原材料进行质量检验，确保其符合相关标准和设计要求。

钢筋加工：钢筋加工是钢筋桁架楼承板生产过程中的重要环节。

首先，需要对钢筋进行调直、除锈等处理，然后按照设计要求进行弯曲和绑扎。

钢板加工：钢板加工包括剪切、折弯、切割等工序。

在生产过程中，需要根据设计要求对钢板进行精确加工，确保其尺寸和形状符合标准。

钢筋与钢板的焊接：在钢筋与钢板的焊接过程中，需要采用专业的焊接设备和技术，确保焊接质量符合标准。

同时，在焊接过程中还需要注意防止焊接变形等问题。

钢筋桁架的组装：在钢筋桁架的组装过程中，需要按照设计要求将钢筋和钢板进行精确组装，确保其形状和尺寸符合标准。

成品检验：在生产完成后，需要对钢筋桁架楼承板进行全面的质量检验，包括外观、尺寸、强度等方面的检查。

只有符合标准的产品才能出厂使用。

总之，钢筋桁架楼承板的生产工艺需要严格控制每个环节的质量，确保最终产品的质量和性能符合相关标准和设计要求。

同时，随着科技的不断发展，生产工艺也需要不断改进和创新，以提高生产效率和产品质量。
