GRC 安装构件大样（7张）及安装技术措施2010年10月一、GRC构件制作安装1、GRC构件转角、边口处应设置不低于Ø4的通长连续刻痕钢丝加强；几何尺寸大于400 mm的GRC构件应配置钢筋网，其钢筋直径不小于Ø6、间距不大于400 mm；GRC构件几何尺寸不宜超过1000mm，当超过1000 mm时，钢筋的直径和间距由结构设计确定。

2、钢筋保护层厚度不应低于15mm；构件肋部（只有钢筋部位的几何尺寸应不应小于6d（d为钢筋直径，下同），并加设耐碱玻璃纤维网格布，网格布宽200mm。

3、GRC构件最小壁厚不宜小于8 mm；顶面的宽度大于300 mm时，最小壁厚不宜小于30 mm.4、GRC构件的预留连接件一般采用预留钢筋或预留锚板两种方式：（1）当GRC构件较小时（最大尺寸小于600 mm，且自重小于25kg），可直接将构件配筋外露，外露长度应大于10d且满足焊接要求；（2）当GRC构件较大时（最大几何尺寸大于等于600 mm，或自重大于等于25kg），应预留锚板，锚板应采用强度不低于Q235级钢，锚板的厚度应不小于构件配筋直径的0.6倍，锚板镀锌层的镀锌含量不小于350g/㎡；锚栓或钢筋穿孔中心至锚板边缘的距离D不应小于2d或20mm，穿孔与钢筋之间的最大间隙不应大于2 mm.。

钢筋与锚板延穿孔周边双面满焊。

二、GRC外观质量要求1、表面平顺、边缘整齐、无缺棱掉角、无翘曲；2、表面无裂缝、无露网、无露筋、无蜂窝、无麻面。

3单位：mm长度允许偏差宽度允许偏差壁厚允许偏差600<L≤1000±4 200<B≤600±3 ó≤10+5 01000<L≤2000±5 600<B≤1000±4 10≤ó≤14+5 -2L>2000±7 B>1000 ±5 Ó≥14+5 -35、标称直径允许偏差D≤400±5400<D≤1000±6D>1000±76、GRC项目指标抗折力（N）≥400吸水率（%）≤10饱和浸水后抗折力（N）≥320抗冻融循环50次冻融循环表面无破损，抗折力损失不大于25%，质量损失不大于5%不透水性30㎜水深保持24小时背面无水珠抗冲击性（J）≥3三、GRC1、构件安装前应对建筑物连接结构表面进行处理，保证其平整、坚实。

陕西建筑图集1 陕02J01 建筑用料及做法2 陕02J02 建筑用料及做法3 陕02J03 外装修4 陕02J04-1 内装修(一)墙面5 陕02J04-2 内装修(二)配件6 陕02J04-3 内装修(三)吊顶7 陕02J04-4 内装修(四)伸缩缝8 陕02J05-1 卫生间、盥洗室及洗池9 陕02J05-2 住宅厨房、卫生间10 陕02J06-1 木门11 陕02J06-2 室内装饰木门12 陕02J06-3 铝合金门窗13 陕02J06-4 塑钢门窗14 陕02J06-5 彩色钢板门窗15 陕02J07-1 墙身(一) 轻质空心条板隔墙16 陕02J07-2 墙身(二) 钢丝网夹芯水泥条板隔墙17 陕02J07-3 墙身(三) ASA泡沫建筑轻板隔墙18 陕02J07-4 墙身(四)镁质水泥轻质条板隔墙19 陕02J07-5 墙身(五) 石膏砌块隔墙20 陕02J08 楼梯21 陕02J09 a b 室外工程第二部分a b22 陕02J10 地下工程防水23 陕02J11 附属建筑24 陕02J12-1 外墙外保温构造图集25 陕02J12-2 外墙内保温构造图集26 陕02G01-1 《砌体结构构造详图》(P型烧结多孔砖、烧结普通砖) 第二部分27 陕02G01-2 《砌体结构构造详图》(混凝土小型空心砌块)28 陕02G02 《钢筋混凝土结构构造详图》29 陕02G03 《墙下条形基础》30 陕02G04 《管沟及盖板》31 陕02G05 《钢筋混凝土过梁》32 陕02G06 《钢筋混凝土住宅楼梯》33 陕02G07 《钢筋混凝土住宅阳台》34 陕02G08 a b 《钢筋混凝土雨篷、挑檐》第一部分第二部分35 陕02G09 a b 《预应力空心板》第一部分第二部分36 陕02S1 a b c d e 卫生设备安装第二第三第四第五部分37 陕02S2 给水工程38 陕02S3 排水工程39 陕02S4 专用给水工程40 陕02S5 热水工程41 陕02S6 消防工程42 陕02N1 供暖工程43 陕02N2 通风与空调工程(风管、水管、配件)44 陕02N3 管道及设备防腐保温45 陕02N4 管道支架、吊架46 陕02D1 图形符号与技术资料47 陕02D2 10kV变配电装置48 陕02D3 低压配电装置49 陕02D4 a b c 外线工程50 陕02D5 a b c d 内线工程51 陕02D6 照明装置52 陕02D7 a b c 电力控制53 陕02D8 通用电气设备54 陕02D9 a b 火灾报警与控制55 陕02D10 a b c d 空调自控56 陕02D11 a b 广播与通讯工程57 陕02D12 a b 防雷与接地工程58 陕SJ12(85) 加气混凝土建筑图集59 陕J-15(89) 煤渣混凝土小型空心砌块自承重详图集60 陕96SJ26 建筑拒水粉防水构造图集61 陕2003J295 MD复合墙体保温构造图集62 陕97J604 木质防火门、防盗门、三防门63 陕98J28 Js18氯化聚乙烯防水卷材构造图集64 陕2004J17 玻璃纤维增强水泥轻质条板、保温板65 陕ZJ(2000) 住宅建筑详图集66 陕2000J29 建研彩瓦防水屋面构造图集67 陕2000J18 GRC建筑装饰构件选用图集68 陕2003J18 ASA泡沫建筑轻板图集69 陕2000J25 丙稀酸涂膜防水构造图集70 陕2001J291 XJ系列产品建筑构造图集71 陕2001J19 石膏砌块隔墙构造图集72 陕2002J292 聚乙烯丙纶复合防水卷材构造图集73 陕2002J293 挤塑泡沫板保温构造图集74 陕G-704(87) 民用建筑抗震加固构造详图集75 陕G-706(89) 工业建设抗震加固构造图集76 陕99D01 住宅电气设计安装图集(一)77 陕2003J511 GDJ管道封护板78 陕02J06-6 玻璃钢门窗79 陕2004J296 KR保温料保温构造图集80 陕2004J294ZL 胶粉聚苯颗粒外保温构造图集81 陕2004J299 加气混凝土轻质条板、保温板82 陕2004J297 高分子益胶泥防水构造图集83 陕2004J20 镁质水泥轻质条板隔墙图集84 陕2004J16 钢丝网架水泥珍珠岩夹芯板隔墙85 陕02J141～6 住宅防火型烟气集中排放系统(一)～(六)86 陕2005J298 WH甲基胶凝聚苯颗粒复合保温图集87 陕2006J15 建筑变形缝构造图集88 陕2007J14-1～5 住宅防火型烟气集中排放系统（一）～（五）89 陕2008J316-2 节能型铝合金门窗（二）90 陕02G01-04(b) 砌体结构构造详图(182-363p)91 陕02G01-04(a) 砌体结构构造详图(1-181p)92 陕02J14-3 住宅防火型烟气集中排放系统(三)93 陕02J14-2 住宅防火型烟气集中排放系统(二)94 陕02J14-1 住宅防火型烟气集中排放系统(一)95 陕2000J18 ASA泡沫建筑轻板图集96 陕2004J299 加气混凝土轻质条板、保温板(缺23页)。

GRC构件产品安装工艺（附安装流程图）安装流程图1、干挂法安装：干挂法安装是直接将构件安装固定在设计的安装基面上，对构件的内腔不作填充方法。

构件的安装基面包括砖墙结构。

混凝土结构和挂网抹灰（批荡）结构。

安装后构件内的空腔不再填充，最后，再由下一道工序(下称涂色工程)进行接缝和防水处理。

干挂法的实质是将构件产品作为成品参照安装挂石的原理进行定位安装。

本工程窗线、檐口阴角线、罗马柱均采用此方法施工。

2、干挂法规及要求：①安装构件前须做好具体放线工作，即在安装基面（已完成抹灰压光前提下）。

弹线定出安装的位置，包括水线和垂直线。

本工程小平标高允许误差范围控制在3mm的范围内；②构件下放角码或是抬筋（￠6钢筋，长20-30cm）安装完成后取下。

③先安装转角的构件，做到方正，通过同一工作面的转角线确定饰线的安装位置。

④临时定位安装应准确无误，且可复查面的平整度和垂直度。

如误差超出2mm/1000mm时，应在构件安装时加以控制调整。

⑤安装柱头柱脚时必须四面十字型吊垂直线。

⑥安装异形构件（如斗拱）时，须扣除阴阳角的两端长工后再按图纸要求均匀安装。

3、（方案一）安装构件时，根据构件产品设计预埋钢筋的位置，同冲击钻孔（孔要求有足够的深度一般要求不小于8cm）再植入￠8拉爆螺栓，（锚入深度不小于6cm）。

再用电焊将锚入钢筋同GRC产品预埋钢筋连接起来。

要求所有焊接点焊缝宽度不小于5mm，搭接长度不小于连接筋直径的4倍，敲掉全部的焊渣后，方可隐蔽（见详图）4、（方案二）如果产品的尺寸离墙面距离小于100mm，则采用拉爆螺栓锚固的方法安装（见详图）安装方案详图5、接缝处理要求：①构件之间的接缝错位超过5mm应返工安装，5mm以下的做好打磨处理。

②构件与构件之间应有V形口，以确保按缝胶泥的有效性。

③补缝应对接缝进行清洁处理。

包括除尘、除油污，扫脱落物质，适当洒水，湿润接口，以手指接触不沾水为宜。

④补缝用胶泥。

对于接缝较宽时，适当在胶泥内添加适量细砂。

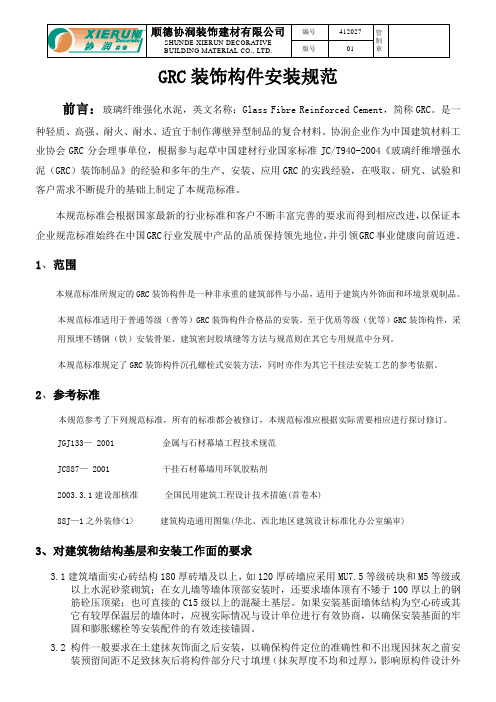

GRC装饰构件安装规范前言：玻璃纤维强化水泥，英文名称：Glass Fibre Reinforced Cement，简称GRC。

是一种轻质、高强、耐火、耐水、适宜于制作薄壁异型制品的复合材料。

协润企业作为中国建筑材料工业协会GRC分会理事单位，根据参与起草中国建材行业国家标准JC/T940-2004《玻璃纤维增强水泥（GRC）装饰制品》的经验和多年的生产、安装、应用GRC的实践经验，在吸取、研究、试验和客户需求不断提升的基础上制定了本规范标准。

本规范标准会根据国家最新的行业标准和客户不断丰富完善的要求而得到相应改进，以保证本企业规范标准始终在中国GRC行业发展中产品的品质保持领先地位，并引领GRC事业健康向前迈进。

1、范围本规范标准所规定的GRC装饰构件是一种非承重的建筑部件与小品，适用于建筑内外饰面和环境景观制品。

本规范标准适用于普通等级（普等）GRC装饰构件合格品的安装。

至于优质等级（优等）GRC装饰构件，采用预埋不锈钢（铁）安装骨架、建筑密封胶填缝等方法与规范则在其它专用规范中分列。

本规范标准规定了GRC装饰构件沉孔螺栓式安装方法，同时亦作为其它干挂法安装工艺的参考依据。

2、参考标准本规范参考了下列规范标准，所有的标准都会被修订，本规范标准应根据实际需要相应进行探讨修订。

JGJ133— 2001 金属与石材幕墙工程技术规范JC887— 2001 干挂石材幕墙用环氧胶粘剂2003.3.1建设部核准全国民用建筑工程设计技术措施(首卷本)88J—1之外装修<1> 建筑构造通用图集(华北、西北地区建筑设计标准化办公室编审)3、对建筑物结构基层和安装工作面的要求3.1建筑墙面实心砖结构180厚砖墙及以上，如120厚砖墙应采用MU7.5等级砖块和M5等级或以上水泥砂浆砌筑；在女儿墙等墙体顶部安装时，还要求墙体顶有不矮于100厚以上的钢筋砼压顶梁；也可直接的C15级以上的混凝土基层。

如果安装基面墙体结构为空心砖或其它有较厚保温层的墙体时，应视实际情况与设计单位进行有效协商，以确保安装基面的牢固和膨胀螺栓等安装配件的有效连接锚固。
