习题集组合体

29第三章 组 合 体 3-1 根椐轴测图，按1∶1画出三视图（不注尺寸）1．2．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编30 3-2 参照轴测图，补画视图中所缺的图线（一）1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编31 3-3 参照轴测图，补画视图中所缺的图线（二）1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编3-4 多项选择——选择正确的第三视图，在括号内画√2．3．1．4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编3233 3-5 补画视图中所缺的图线1．2．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编34 3-6 补全俯视图中所缺的图线1．2．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编35 3-7 用简化画法补全相贯线的投影1．2．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编36 3-8 补画第三视图1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编37 3-9 用简化画法补全相贯线的投影1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编38 3-10 检查各视图中尺寸标注是否正确？（将标注错误的尺寸打×）；修改标注不妥的尺寸1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编3-11 补全视图中漏注的尺寸（尺寸数值按1∶1从图中量取整数）1．2．3．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编393-12 先标注立板、三角形肋板和底板的尺寸，再标注组合体的尺寸（按1∶1的比例从图中量取整数）1．2．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编4041 3-13 标注组合体尺寸，尺寸数值按1∶1从图中量取整数（一）1．2．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编42 3-14 标注组合体尺寸，尺寸数值按1∶1从图中量取整数（二）1．2．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编3-16 尺规图作业（画组合体三视图）433-17-1 画组合体三视图443-17-2 画组合体三视图4546 3-18 参照轴测图，补画左视图1．2．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编47 3-19 根据轴测图，补画组合体的另外两个视图（所缺尺寸由轴测图中量取整数）1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编48 3-20 补画俯视图中的漏线1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编49 3-21 已知两视图，补画第三视图（一）1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编50 3-22 已知两视图，补画第三视图（二）1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编51 3-23 补画视图中所缺的图线1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编52 3-24 看懂三视图，补画视图中的漏线或改正画错的图线1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编53 3-25 已知主、俯视图，补画左视图（一）1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编54 3-26 已知主、俯视图，补画左视图（二）1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编55 3-27 已知两视图，补画第三视图1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编56 3-28 根据两面视图，构思物体形状，补画第三视图（有多种答案，至少画出三个）1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编57 3-29 根据相同的一面视图，构思不同形状的组合体，补画另外两个视图（未定尺寸自定）1．2．3．4． 5． 6．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编58 3-30 根据已知视图，构思不同形状的组合体，补画所缺的视图（未定尺寸自定）1．2．3．4． 5． 6．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编。

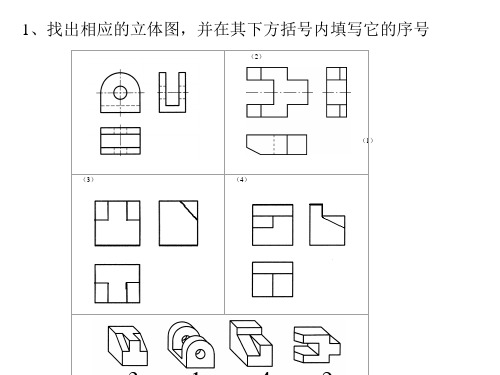

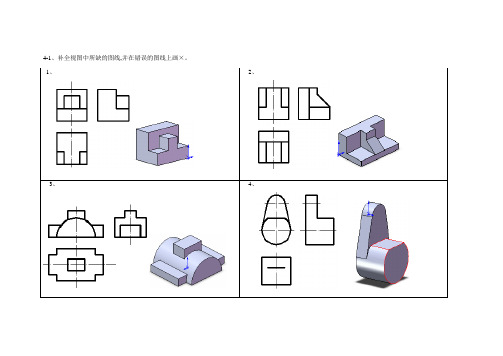

4-1、补全视图中所缺的图线,并在错误的图线上画×。

4-1、补全视图中所缺的图线,并在错误的图线上画×。

4-2、补画下列组合体表面的交线。

4-3、运用形体分析法画出组合体的三视图（尺寸按轴测图量取）1、
2、
4-4、根据两视图（参照轴测图）补画另一视图。

4-6、用▲符号标出宽度、高度方向尺寸主要基准，并补注视图中遗漏的尺寸。

4-7、板图作业
1、目的、内容：进一步理解物与图之间的对应关系，运用形体分析的方法，根据轴测图（或模型）绘制组合体的三视图，并标注尺寸，本作业共六个题，可选择其中两题。

2、要求：完整地表达组合体的内外形状。

标注尺寸要齐全、清晰，并符合国家标准。

3、图名：组合体。

4、图幅：A3图纸。

比例1：2。

5、绘图步骤与注意事项：
（1）对所绘形体进行形体分析，选择主视图，按轴测图所注尺寸（或模型实体大小）布置三个视图位置（注意视图之间预留标注尺寸的空间），画出各视图的对称中心线和底面（顶面）。

（2）逐步画出组合体各部分三视图（注意表面相切或相贯时的画法）。

（3）标注尺寸时应注意不要照搬轴测图上标注的尺寸，要重新考虑视图上的尺寸布置，以尺寸齐全、注法符合标准、配置适当为原则。

6、完成底稿，经仔细校核后用铅笔加深。

7、图面质量与标题栏的要求，同第一次制图作业。

4-8、根据给定的两个视图补画左视图（有多种答案，至少画出两个）
4-9、根据主、俯视图，补画左视图，表示四个不同形状的组合体。

4-11、由已知两视图补画第三视图
4-12、运用形体分析法，由已知两视图补画第三视图。

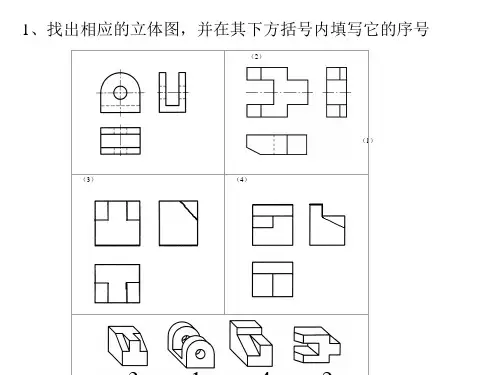

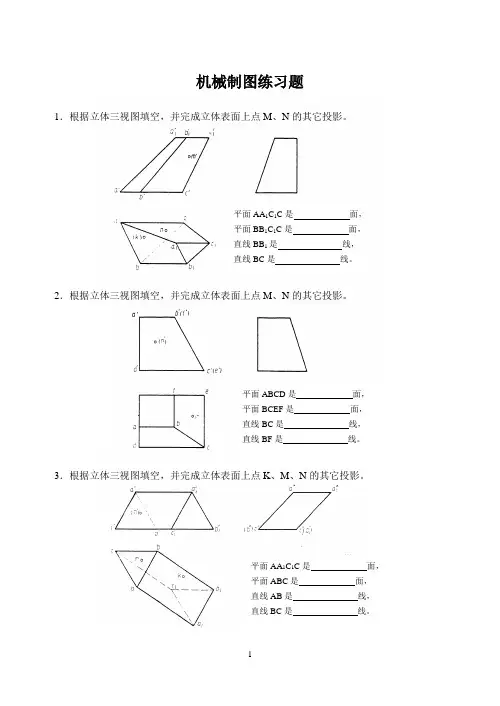

机械制图练习题1．根据立体三视图填空，并完成立体表面上点M 、N 的其它投影。

2．根据立体三视图填空，并完成立体表面上点M 、N 的其它投影。

3．根据立体三视图填空，并完成立体表面上点K 、M 、N 的其它投影。

平面ABCD 是 面， 平面BCEF 是 面， 直线BC 是 线， 直线BF 是 线。

平面AA 1C 1C 是 面， 平面BB 1C 1C 是 面， 直线BB 1是 线， 直线BC 是线。

4．根据立体三视图填空，并完成立体表面上点M 、N 的其它投影。

5．补画左视图漏线，并根据立体投影完成填空。

6．补画左视图漏线，并根据立体投影完成填空。

8．作出截切立体的水平投影和侧面投影9．作出截切立体的水平投影和侧面投影11．作出截切立体的水平投影12．补画立体的水平投影15．补画立体的水平投影18．完成立体相贯的正面投影和侧面投影20．完成立体相贯的正面投影23．完成侧面投影25．完成侧面投影26．完成侧面投影28．完成水平投影29．完成侧面投影32．完成侧面投影34．完成侧面投影35．完成侧面投影38．完成侧面投影39．完成侧面投影40．完成侧面投影41．完成正面投影42．完成侧面投影43．完成侧面投影44．完成正面投影46．完成全剖左视图47．完成全剖左视图49．完成全剖左视图50．完成全剖俯视图53．完成全剖左视图55．完成全剖左视图56．纠正螺纹的绘制错误，将正确的绘制在下面的指定位置57．纠正螺纹的绘制错误，将正确的绘制在下面的指定位置58．纠正螺纹旋合的绘制错误，将正确的绘制在下面的指定位置59．纠正螺纹旋合的绘制错误，将正确的绘制在下面的指定位置60．完成下列螺纹标注61．完成下列螺纹标注62．填空1、普通螺纹，大径24毫米，螺距3毫米，左旋，公差代号为7h 。

2、普通螺纹，大径20毫米，螺距2毫米，右旋，公差代号为7H 。

1、梯形螺纹，大径24毫米，导程10毫米，螺距5毫米，双线左旋，公差代号为7e 。

形体分析法画组合体视图的方法和步骤看组合体视图的方法和步骤标注组合体尺寸的方法组合体的构形设计组合体的视图线面分析法恢复原形法组合体的视图组合体由基本几何形体（棱柱、圆柱、棱锥、圆锥、圆球、圆环等）组合构成的立体。

视图机件向多面投影体系的各投影面做正投影所得的图形。

六个基本视图组合体的三视图六个基本视图主视图由前向后投射所得的视图俯视图由上向下投射所得的视图左视图由左向右投射所得的视图右视图由右向左投射所得的视图仰视图由下向上投射所得的视图后视图由后向前投射所得的视图六个基本视图的形成组合体的三视图组合体的三视图一般是指：主视图、俯视图、左视图。

三视图的投影规律——三等规律:主、俯视图——长对正；主、左视图——高平齐；俯、左视图——宽相等。

应用“三等规律”的要点:1. 机件的整体和局部都要符合“三等规律”。

示例2. 在俯、左视图上，远离主视图的一侧是机件的前面，靠近主视图的一侧是机件的后面。

示例3. 要特别注意宽度方向尺寸在俯、左视图上的不同方位。

示例“三等规律”是画图、看图的基本投影规律。

绘图时，应通过绘图工具或绘图软件的功能来保证“三等规律”的实现。

通过绘图工具实现“三等规律”形体分析法形体分析法假想把组合体分解为若干个基本几何形体（简称形体），并确定各形体之间的组合形式和相对位置的方法。

形体间的组合形式形体间的相对位置和邻接表面关系形体分析法应用举例形体组合的基本形式叠加、挖切形体组合形式举例形体间的相对位置形体叠加、挖切组合后，形体之间可能处于上下、左右、前后或对称、同轴等相对位置。

形体间的相对位置和邻接表面关系形体间邻接表面关系：共面、相切或相交1.共面当两形体邻接表面共面时，在共面处不应有邻接表面的分界线。

2.相切当两形体邻接表面相切时，相切处是光滑过渡。

相切处是光滑过渡，切线的投影规定不画。

注意:在某个视图上，当切线处存在回转面的转向线时，应画出该转向线的投影。

3. 相交两形体邻接表面相交时，邻接表面之间产生交线。
