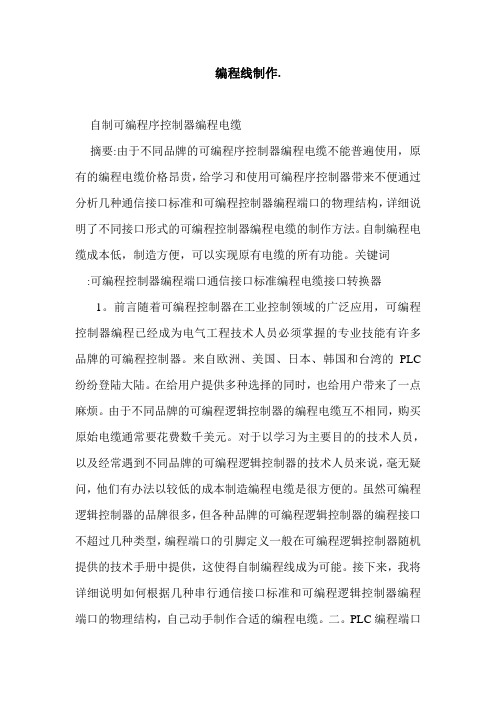

编程线制作.自制可编程序控制器编程电缆摘要:由于不同品牌的可编程序控制器编程电缆不能普遍使用，原有的编程电缆价格昂贵，给学习和使用可编程序控制器带来不便通过分析几种通信接口标准和可编程控制器编程端口的物理结构，详细说明了不同接口形式的可编程控制器编程电缆的制作方法。
自制编程电缆成本低，制造方便，可以实现原有电缆的所有功能。
关键词:可编程控制器编程端口通信接口标准编程电缆接口转换器1。
前言随着可编程控制器在工业控制领域的广泛应用，可编程控制器编程已经成为电气工程技术人员必须掌握的专业技能有许多品牌的可编程控制器。
来自欧洲、美国、日本、韩国和台湾的PLC 纷纷登陆大陆。
在给用户提供多种选择的同时，也给用户带来了一点麻烦。
由于不同品牌的可编程逻辑控制器的编程电缆互不相同，购买原始电缆通常要花费数千美元。
对于以学习为主要目的的技术人员，以及经常遇到不同品牌的可编程逻辑控制器的技术人员来说，毫无疑问，他们有办法以较低的成本制造编程电缆是很方便的。
虽然可编程逻辑控制器的品牌很多，但各种品牌的可编程逻辑控制器的编程接口不超过几种类型，编程端口的引脚定义一般在可编程逻辑控制器随机提供的技术手册中提供，这使得自制编程线成为可能。
接下来，我将详细说明如何根据几种串行通信接口标准和可编程逻辑控制器编程端口的物理结构，自己动手制作合适的编程电缆。
二。
PLC编程端口的型编程电缆一端与PC机的串口相连，另一端与PLC编程端口相连。
PC机端的串口为RS232C接口和DB-9插头根据接口标准，PLC 编程端口一般可分为三种类型，即RS232、RS485和RS422根据物理结构可分为五种类型，即八针圆口(DIN-8)、九针D形口(DB-9)、二十五针D形口(DB-25)、RJ11口和特殊接口，其中前两种最多，各接口的引脚排列如图1所示。
为了做好电缆编程工作，首先我们应该了解这三个串行通信接口标准RS-232、RS-422和RS-485是三种串行数据接口标准。
1．三菱FX连系列直直2．三菱FX2连系列直3．三菱A连4．三菱Q连系列直板接系列通BD连5．三菱FX过板接系列通BD连图6．三菱FX过系列通模接7．三菱Q过块连8．连施耐德接9．松下FP0连接10．LG连接11．KEYENCE连接12．MODICON连接台接13．达连第二串口管脚定14．GP2000义星期的示和定15．显设管脚定16．义管脚定17．ST义18．ST和各PLC连接系列打印机接19．GP77连图20．GP2000连图系列打印机接21．三菱FX系列通过BD板连接返回三菱FX0N，FX1N，FX0S，FX1S，FX2N连系列直协议：MELSEC-FX（CPU），据度：7，停止位：1设置：波特率：9600，4-Line数长校：EVEN验GP侧（25针） PLC侧（8针）7 5 SG219 7 SDA1011 1 RDA15 2 RDB16 4 SDB14 针形18返回三菱FX2连协议直，：MELSEC-FX（CPU），据度：7，停止位：1设置：波特率：9600，4-Line数长校：EVEN验GP侧（25针） PLC侧（25针）9 3 SG1012 2 RDA15 15 RDB16 16 SDB14 418 77 821 1213172021返回三菱A连协议系列直，：MELSEC—AnN（CPU），据度：8，停止位：1 设置：波特率：9600，4-Line数长校：ODD验GP侧 PLC侧SG 7 7 SG TRX 9 3 SDA RDA 10SDA 11 2 RDA SDB 15 15 RDB RDB 16 16 SDB CSB 18 18 ERB ERB 19 17 CSB CSA 21 5 ERA ERA 22 4 CSA2021返回系列接三菱Q连Q00/Q01协议选MELSEC-QnA（LINK），需在PLC软件中设置波特率为19200，Sum Check：YES，Run Write Setting：PERMIT，电缆连接方式有2种：一．通过编程电缆加9-25转接，转接线如下：GP侧（25P）编程电缆侧（9P）SD 2 33 24 45 8SG 7 5二．GP直接和CPU连接，接线如下：GP侧（25P） PLC侧（6P）SD 2 1RD 3 2 ER 20 5CS 5 6SG 7 3Q00J无法直接和GP连接，需通讯模块。

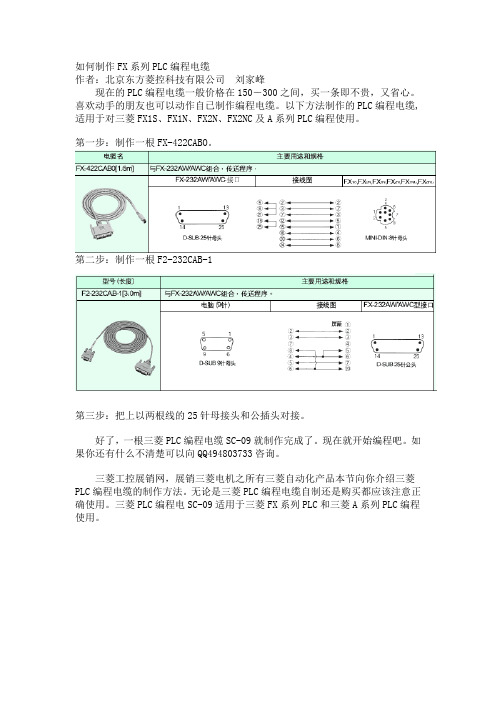

如何制作FX系列PLC编程电缆
作者：北京东方菱控科技有限公司刘家峰
现在的PLC编程电缆一般价格在150－300之间，买一条即不贵，又省心。
喜欢动手的朋友也可以动作自已制作编程电缆。
以下方法制作的PLC编程电缆,适用于对三菱FX1S、FX1N、FX2N、FX2NC及A系列PLC编程使用。
第一步：制作一根FX-422CABO。
第二步：制作一根F2-232CAB-1
第三步：把上以两根线的25针母接头和公插头对接。
好了，一根三菱PLC编程电缆SC-09就制作完成了。
现在就开始编程吧。
如果你还有什么不清楚可以向QQ494803733咨询。
三菱工控展销网，展销三菱电机之所有三菱自动化产品本节向你介绍三菱PLC编程电缆的制作方法。
无论是三菱PLC编程电缆自制还是购买都应该注意正确使用。
三菱PLC编程电SC-09适用于三菱FX系列PLC和三菱A系列PLC编程使用。
最全的PLC通讯电缆编程电缆自制详解（图）描述一．前言随着可编程序控制器（plc）在工业控制领域的广泛应用，plc编程成了电气工程技术人员必须掌握的专业技能。
可编程序控制器的品牌众多，欧、美、日、韩及台湾的PLC纷纷抢滩大陆，在给使用者提供了多种选择的同时，也给使用者带来了小小麻烦。
由于不同品牌PLC的编程电缆互不通用，买一根原装电缆往往上千元。
对于以学习为主要目的以及经常碰到不同品牌PLC的技术人员来说，如果能够有办法花较低的代价自制一根编程电缆，无疑为他们提供了方便。
PLC 虽然品牌众多，但各种品牌的PLC其编程接口不外乎几种型式，在PLC随机提供的技术手册里一般也都会提供编程口的引脚定义，这就为自制编程线提供了可能。
下面我就PLC编程口的几种串行通信接口标准和物理结构，详细说明如何DIY一根适用的编程电缆。
二．PLC编程口的型式编程电缆一端与PC的COM口相连，另一端与PLC的编程口相连，PC端的COM口均为RS232C接口，DB-9针形插头。
而PLC的编程口按接口标准一般可分为三种，即RS232、RS485、RS422 。
按物理结构可分为五种，即八针圆口（DIN-8），九针D形口（DB-9），二十五针D形口（DB-25），RJ11口以及专用接口，其中以前两种居多，各接口引脚排列如图一所示。
为了做好编程电缆，首先要大概了解一下这三种串行通信接口标准。
RS-232、RS-422与RS-485是三种串行数据接口标准，接口标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，所以同样一种接口标准可以有不同的物理结构，如DB-9 、DB-25等。
RS-232是PC机与通信工业中应用最广泛的一种串行接口，RS-232C总线标准设有25条信号线，包括一个主通道和一个辅助通道。
多数情况下只使用主通道，常用九条信号线（九针D形口），各引脚定义如表一所示。
对于一般双工通信，仅需几条信号线就可实现，如发送数据线 TXD 和接收数据线RXD以及逻辑地线GND，RS232C只能点对点通讯，传输距离短，共模抑制能力差。

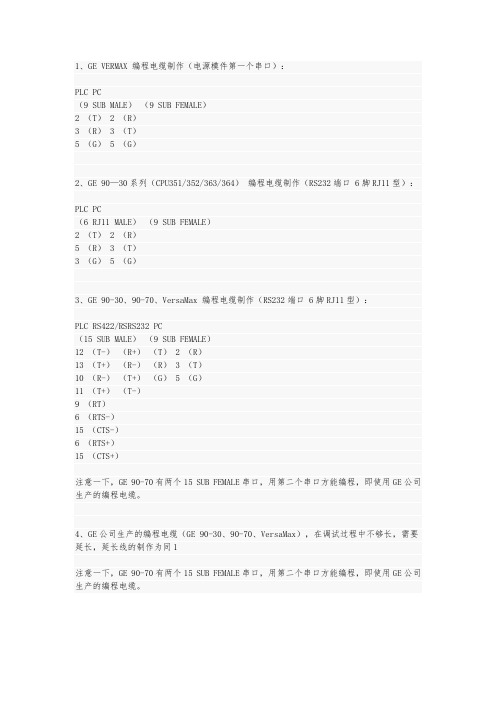

1、GE VERMAX 编程电缆制作（电源模件第一个串口）：PLC PC（9 SUB MALE）（9 SUB FEMALE）2 （T） 2 （R）3 （R） 3 （T）5 （G） 5 （G）2、GE 90—30系列（CPU351/352/363/364）编程电缆制作（RS232端口 6脚RJ11型）：PLC PC（6 RJ11 MALE）（9 SUB FEMALE）2 （T） 2 （R）5 （R） 3 （T）3 （G） 5 （G）3、GE 90-30、90-70、VersaMax 编程电缆制作（RS232端口 6脚RJ11型）：PLC RS422/RSRS232 PC（15 SUB MALE）（9 SUB FEMALE）12 （T-）（R+）（T） 2 （R）13 （T+）（R-）（R） 3 （T）10 （R-）（T+）（G） 5 （G）11 （T+）（T-）9 （RT）6 （RTS-）15 （CTS-）6 （RTS+）15 （CTS+）注意一下，GE 90-70有两个15 SUB FEMALE串口，用第二个串口方能编程，即使用GE公司生产的编程电缆。
4、GE公司生产的编程电缆（GE 90-30、90-70、VersaMax），在调试过程中不够长，需要延长，延长线的制作为同1注意一下，GE 90-70有两个15 SUB FEMALE串口，用第二个串口方能编程，即使用GE公司生产的编程电缆。
总记录数247 总页数5当前页11引用 | 回复| 2010-06-19 21:18:03 1楼工控网论坛管理员欧姆龙CPM1A編程電纜製作資料 (如图)引用 | 回复| 2010-06-19 21:24:36 2楼工控网论坛管理员西门子s7-200和300编程电缆制作方法引用 | 回复| 2010-06-19 21:25:52 3楼工控网论坛管理员西门子s7-200和300编程电缆制作方法引用 | 回复| 2010-06-19 21:34:17 4楼工控网论坛管理员自制PLC编程电缆摘要：由于品牌不同的PLC其编程电缆不能通用，而原装编程电缆又价格不菲，给学习和使用PLC带来了不便。

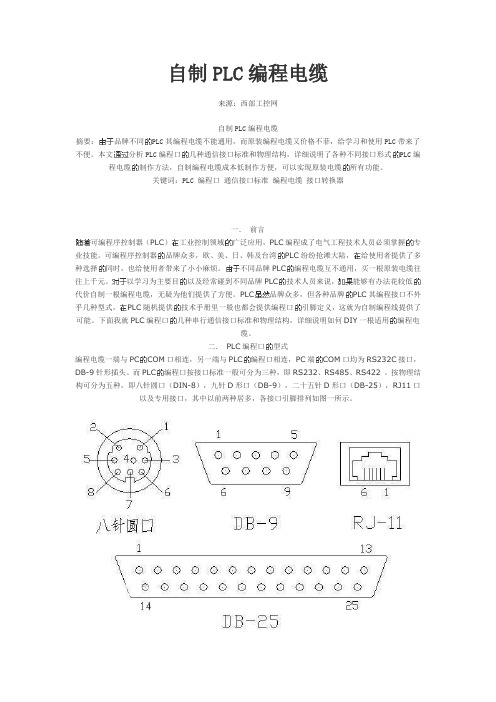

自制PLC编程电缆来源：西部工控网自制PLC编程电缆摘要：品牌不同PLC其编程电缆不能通用，而原装编程电缆又价格不菲，给学习和使用PLC带来了不便。
本文分析PLC编程口几种通信接口标准和物理结构，详细说明了各种不同接口形式PLC编程电缆制作方法，自制编程电缆成本低制作方便，可以实现原装电缆所有功能。
关键词：PLC 编程口通信接口标准编程电缆接口转换器一．前言可编程序控制器（PLC）工业控制领域广泛应用，PLC编程成了电气工程技术人员必须掌握专业技能。
可编程序控制器品牌众多，欧、美、日、韩及台湾PLC纷纷抢滩大陆，给使用者提供了多种选择同时，也给使用者带来了小小麻烦。
不同品牌PLC编程电缆互不通用，买一根原装电缆往往上千元。
以学习为主要目以及经常碰到不同品牌PLC技术人员来说，能够有办法花较低代价自制一根编程电缆，无疑为他们提供了方便。
PLC品牌众多，但各种品牌PLC其编程接口不外乎几种型式，PLC随机提供技术手册里一般也都会提供编程口引脚定义，这就为自制编程线提供了可能。
下面我就PLC编程口几种串行通信接口标准和物理结构，详细说明如何DIY一根适用编程电缆。
二．PLC编程口型式编程电缆一端与PC COM口相连，另一端与PLC编程口相连，PC端COM口均为RS232C接口，DB-9针形插头。
而PLC编程口按接口标准一般可分为三种，即RS232、RS485、RS422 。
按物理结构可分为五种，即八针圆口（DIN-8），九针D形口（DB-9），二十五针D形口（DB-25），RJ11口以及专用接口，其中以前两种居多，各接口引脚排列如图一所示。
图一做好编程电缆，首先要大概了解一下这三种串行通信接口标准。
RS-232、RS-422与RS-485是三种串行数据接口标准，接口标准只对接口电气特性做出规定，而不涉及接插件、电缆或协议，同样一种接口标准可以有不同物理结构，如DB-9 、DB-25等。
RS-232是PC机与通信工业中应用最广泛一种串行接口，RS-232C总线标准设有25条信号线，包括一个主通道和一个辅助通道。
有史以来最全的通讯电缆编程电缆自制大全一．前言随着可编程序控制器（PLC）在工业控制领域的广泛应用，PLC编程成了电气工程技术人员必须掌握的专业技能。
可编程序控制器的品牌众多，欧、美、日、韩及台湾的PLC纷纷抢滩大陆，在给使用者提供了多种选择的同时，也给使用者带来了小小麻烦。
由于不同品牌PLC的编程电缆互不通用，买一根原装电缆往往上千元。
对于以学习为主要目的以及经常碰到不同品牌PLC的技术人员来说，如果能够有办法花较低的代价自制一根编程电缆，无疑为他们提供了方便。
PLC虽然品牌众多，但各种品牌的PLC其编程接口不外乎几种型式，在PLC随机提供的技术手册里一般也都会提供编程口的引脚定义，这就为自制编程线提供了可能。
下面我就PLC编程口的几种串行通信接口标准和物理结构，详细说明如何DIY一根适用的编程电缆。
二．PLC编程口的型式编程电缆一端与PC的COM口相连，另一端与PLC的编程口相连，PC端的COM口均为RS232C接口，DB-9针形插头。
而PLC的编程口按接口标准一般可分为三种，即RS232、RS485、RS422 。
按物理结构可分为五种，即八针圆口（DIN-8），九针D形口（DB-9），二十五针D形口（DB-25），RJ11口以及专用接口，其中以前两种居多，各接口引脚排列如图一所示。
为了做好编程电缆，首先要大概了解一下这三种串行通信接口标准。
RS-232、RS-422与RS-485是三种串行数据接口标准，接口标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，所以同样一种接口标准可以有不同的物理结构，如DB-9 、DB-25等。
RS-232是PC机与通信工业中应用最广泛的一种串行接口，RS-232C总线标准设有25条信号线，包括一个主通道和一个辅助通道。
多数情况下只使用主通道，常用九条信号线（九针D形口），各引脚定义如表一所示。
对于一般双工通信，仅需几条信号线就可实现，如发送数据线TXD 和接收数据线RXD以及逻辑地线GND，RS232C只能点对点通讯，传输距离短，共模抑制能力差。
有史以来最全的通讯电缆编程电缆自制随着科技的不断发展，现代社会的通讯技术也越来越发达。
通讯电缆编程电缆作为现代通讯的重要组成部分，已经成为人们日常生活不可或缺的一部分。
而通讯电缆编程电缆自制，则是现在越来越受到人们的关注。
通讯电缆编程电缆的自制，可以说是一项非常具有挑战性的任务。
但是，一旦掌握了制作的技术，就可以为我们带来许多实际的用处。
通讯电缆编程电缆的自制，可以提高通信的速度和效率，减少信号干扰和误差，还可以节省成本，提高生产效率，具有相当大的实用价值。
在通讯电缆编程电缆的自制中，需要掌握制作的技术和工具。
首先需要了解的是通讯电缆编程电缆的结构和规格。
通讯电缆编程电缆通常由许多细小的导线构成，这些导线内部采用了不同的绝缘材料。
接下来需要选择材料，为了提高通信质量，需要选择高品质的材料，使用高品质的材料可以提高通信质量。
接着要选择合适的工具，根据不同的通讯需求，需要选择不同的工具，例如剥线器、压线钳等等。
最后需要掌握编程技术，编程技术通常采用不同的编码方式，例如二进制编码、八进制编码等等。
通讯电缆编程电缆的自制，需要经历多个步骤。
第一步是准备工作，选择好材料，准备好相关工具。
第二步是剥线，将电缆外套部分剥掉，露出内部的导线。
第三步是分离导线，将导线进行分离，这里需要按照一定的规定进行分离。
第四步是编织，使用编织器将导线进行编织。
最后一步是中心线编织和电缆套，将电缆进行中心线编织和套外板，完成通讯电缆编程电缆的制作。
通讯电缆编程电缆自制虽然具有一定的难度，但是它的实用性和经济效益是非常显著的。
它可以为我们的学习和工作提供便利，同时还可以为我们创造新的商机。
因此，掌握通讯电缆编程电缆的自制技术，对于现代社会的通讯发展和经济发展具有深远的意义。
总之，通讯电缆编程电缆自制具有实用性和经济效益，它可以提高通信质量，加速通信速度，降低成本，提高生产效率等等。
虽然它具有一定的难度，但是只要具备了一定的技术和工具，就能够轻松制作。
最全的通讯电缆编程电缆自制(大多数是从网络收集，正确与否请自辩）自制PLC编程电缆摘要：由于品牌不同的PLC其编程电缆不能通用，而原装编程电缆又价格不菲，给学习和使用PLC带来了不便。
本文通过分析PLC编程口的几种通信接口标准和物理结构，详细说明了各种不同接口形式的PLC 编程电缆的制作方法，自制编程电缆成本低制作方便，可以实现原装电缆的所有功能。
关键词：PLC 编程口通信接口标准编程电缆接口转换器一．前言随着可编程序控制器（PLC）在工业控制领域的广泛应用，PLC编程成了电气工程技术人员必须掌握的专业技能。
可编程序控制器的品牌众多，欧、美、日、韩及台湾的PLC纷纷抢滩大陆，在给使用者提供了多种选择的同时，也给使用者带来了小小麻烦。
由于不同品牌PLC的编程电缆互不通用，买一根原装电缆往往上千元。
对于以学习为主要目的以及经常碰到不同品牌PLC的技术人员来说，如果能够有办法花较低的代价自制一根编程电缆，无疑为他们提供了方便。
PLC虽然品牌众多，但各种品牌的PLC其编程接口不外乎几种型式，在PLC随机提供的技术手册里一般也都会提供编程口的引脚定义，这就为自制编程线提供了可能。
下面我就PLC编程口的几种串行通信接口标准和物理结构，详细说明如何DIY一根适用的编程电缆。
二．PLC编程口的型式编程电缆一端与PC的COM口相连，另一端与PLC的编程口相连，PC端的COM口均为RS232C接口，DB-9针形插头。
而PLC的编程口按接口标准一般可分为三种，即RS232、RS485、RS422 。
按物理结构可分为五种，即八针圆口（DIN-8），九针D形口（DB-9），二十五针D形口（DB-25），RJ11口以及专用接口，其中以前两种居多，各接口引脚排列如图一所示。
为了做好编程电缆，首先要大概了解一下这三种串行通信接口标准。
RS-232、RS-422与RS-485是三种串行数据接口标准，接口标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，所以同样一种接口标准可以有不同的物理结构，如DB-9 、DB-25等。
返回首返回首页页品牌 新闻 研讨会 产品 下载 应用 论文 有奖 论坛 博客 人才交流 市场研究 gongkongWAP gongkongTV 学工控 买工控输入关键词综合纺织机械包装机械塑料机械橡胶机械印刷机械烟草机械起重机械工程机械物流仓储电梯机床冶金汽车电子建材造纸矿业水业石化电力风电太阳能节能铁路轨道交通楼宇首页 工控工控论坛论坛 专业论专业论文文 方案方案与与应用 海外文摘 使用使用维维修 资料下料下载载 在线教程 自动化培化培训训 技术研讨会 有奖征文 专业图书当前位置：工控论坛 > 《Siemens 》西门子S7-200编程电缆电缆仿仿制品制品、、自制品自制品总结总结总记录数 72 总页数 2 当前页 11 2跳转引用 | 回复 | 2008-10-16 07:58:27 1楼老菜鸟??????? 对于笔者没有测试过的自制品电缆，这个帖子你就不再列出了，请参阅相关资料或相关帖子。
引用 | 回复 | 2008-10-16 08:21:26 2楼老菜鸟要讨论S7-200编程电缆仿制品、自制品，那就必须得先了解S7-200的通信基础。
S7-200采用的是RS485总线结构，而个人电脑PC 机采用的是RS232串口通信。
PC 机也可采用25针并口进行通信，但不常用；PC 机也可以加装内置的RS232转RS485接口卡（PCI 卡、ISA 卡）。
引用 | 回复 | 2008-10-16 08:26:26 3楼老菜鸟从本质来说，实际上，西门子S7-200的PPI 编程电缆就是一条RS232转RS422的电缆，只不过加了很多附属功能（波特率开关设置，指示灯功能，还能以187.5k bps 的波特率进行通信）、光电隔离和保护功能等，这也是官方的电缆是最好而且也是最贵的原因。
引用 | 回复 | 2008-10-16 08:38:24 4楼老菜鸟西门子S7-200系列PLC 通信口引脚排列：引用 | 回复 | 2008-10-16 10:12:02 5楼老菜鸟S7-200系列PLC 的RS232/PPI 多主站电缆：Siemens 最热帖子 本年最本年最热热 历史最史最热热Siemens 最新最新悬赏悬赏悬赏帖子帖子总论坛总论坛推荐帖子推荐帖子需要西门子PLC 学习资料请进[ 42666]初学者的必须掌握的几个梯形图[ 32292]很好的西门子s7－200模拟 [ 28161]西门子 S7-300 PLC 从入门到精通的100个经典问题及解答[ 25796]西门子S7300编程软件STEP7 V5.3中文版真好用 [ 23060]需要[ 21090]【转】S7-300的n 个常见问题解答－－汇总[ 18738]S7-300的n 个常见问题解答之一 [ 18686]编程[ 17953]S7-200编程小技巧[ 15396]西门子PLC 模拟量输入编程问题S7-200[ 10分]求助：S7-1200与联想笔记本通讯问题[ 10分]怎样查找到IN/OUT 的模拟量的位置[ 5分]s7200组网请教[ 5分]电磁流量计promag 33dp 挂不上 [ 3分]CP5613 A2 [ 10分]流量累积怎么做 [ 10分]西门子plc 有输入无输出[ 10分]求和校验程序到底什么意思？ [ 10分]求西门子300仿真软件及安装说明[ 1分]不一样的工控！不一样的剑思庭！英文白话新议题！解惑答疑！送积分！[ 3154]gongkong10周年拍客大赛——“工控与我”“gongkong 与我”[ 590]期待你的加入！期待你的精彩！摄影大赛1002期获奖作品公布！[ 388]老菜鸟引用 | 回复 | 2008-10-16 10:56:23 6楼下面介绍一下台湾产/国产仿制品电缆。
