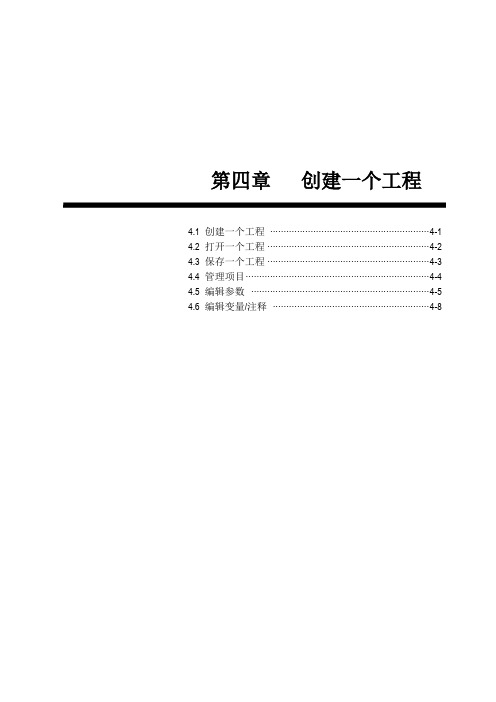

创建一个工程
4.1 创建一个工程························································································ 4-1 4.1.1 关于工程·······················································································4-1 4.1.2 创建一个工程···············································································4-1 4.2 打开一个工程························································································ 4-2 4.3 保存一个工程························································································ 4-3 4.4 管理项目································································································ 4-4 4.4.1 保存项目·······················································································4-4 4.4.2 装载项目·······················································································4-4 4.5 编辑参数································································································ 4-5 4.5.1 基本参数·······················································································4-5 4.5.2 中断参数·······················································································4-5 4.5.3 I/O 参数······················································································· 4-6 4.5.4 连接参数·······················································································4-7 4.6 编辑变量/注释······················································································· 4-8 第五章 编辑程序

KGL-WIN教程（LGPLC指令教程5）

KGL-WIN教程（LGPLC指令教程5）

KGL-WIN教程（LGPLC指令教程5）第五章编辑程序5.1编辑梯级图程序····························································· 5-1 5.2 编辑助记忆程序···························································· 5-2 5.3 编辑菜单········································································ 5-3 5.4 弹出菜单······································································ 5-4 5.5 视图菜单······································································ 5-4 5.6 管理⽂件········································································ 5-7第五章编辑程序程序被⽤做编辑和命令去控制机器或过程。

lgplc编程手册

lgplc编程手册
只有程序和参数可以下载至PLC。
工程可以被保存为*.PRJ文件。
4. 1. 2
为创建一个新的工程，从下拉菜单中选择工程-新工程[NewProject]…( )。
新工程对话框如下形式出现。
打开一个空工程
它将创建一个新的工程(参阅3.1)
从现存的文件中创建
使用现存的项目去创建一个新的工程。
通过点击在对话框中‘查找’按钮选择项。
在数据设置完成后，点击‘OK’按钮。
为了解连接参数的更多信息，请参考通讯模块的用户手册。
4. 6
变量/注释是对在PLC中使用的设备的详细说明。同时使用户更加了解工程处理的过程。
在工程窗体中选择变量/注释。
双击在工程窗体中的变量/注释。
在对话框中键入变量和建立变量的类型(Word/Bit)。
在对话框中键入变量名或者注释。
4. 3
为保存一个工程，从工程的下拉菜单中选择工程[Project]—保存工程[SaveProject]…( )。包含在工程中的全部项目(程序，参数和变量/注释)都将同时保存。
如果现存的工程由它本身覆盖，在屏幕上不会出现消息。
如果用户在指定的文件夹中保存一个新工程或选择工程[Project]—另存为[Save Project as]…，软件将证实用户的操作。
在注册项目之后点击‘OK’项目。
至多可以选择3个项目，没有被选择的项目被设置为缺省值。（初始数据）
在选择了PLC类型和编程语言后，按下‘OK’按钮。然后工程，消息和程序窗体将会出现。
从DOS KGL文件创建
使用在KGL for DOS中创建的项目（程序，参数和变量/注释）去创建一个工程。
选择了在KGL for DOS中已经存在的项目后选择PLC类型和编程语言。然后将打开一个新的工程。

PLC基本指令(LG)解析

PLC基本指令(LG)解析

1 3
触点指令
数字输入模块 [ P03 ] 停止 PB0 向前 PB1 向后 PB2 0
Company Logo
数字输出模块[ P06 ] 0
1
2 3
1
2 3
电动机 M
Mag. S/W
Mag. S/W 向后旋转
向前旋转
1 3
触点指令
编程
P031 P030 P032 P061 ( P060 )
2
连接指令
Company Logo
1、AND LOAD 块A和块B执行AND运算，使用它 为运算结果。 AND LOAD 指令可以连续写7 次。
适用的设备 指令 M P K L F T C S D
#D
旗标 F111)
进位 (F112)
AND LOAD
1
(
)
块A
Company Logo
LOAD 开始 NO 触点 读取指定设备的开/关数据并且使用这个数据为运算结果。 LOAD NOT 开始NC 触点 读取指定设备的开/关数据并且使用这个数据为运算结果。 OUT 输出运算结果到指定的设备( )。 可以与一个运算结果并联使用一些OUT 指令。
1 3
1 3
触点指令
适用的设备 指令 M P K L F T C S D
#D
Company Logo
旗标 整 数 步 错误 (F11 0) 0 (F11 1) 进位 (F11 2)
OR OR NOT
S
O
O
O
O
O
O
O
O
1
编程举例
P020 ( P021 P061 )
OR
S
当P020 和 P021中的任意一个接通时，P061触点接通。

LGW常用命令操作指导

LGW常用命令操作指导

LGW现场操作常用命令一、目的本手册是为所有使用LGW设备的现场操作提供技术指导，主要目的是通过常用维护命令观察LGW设备的运行状况，及时发现隐患，避免重大故障的发生。

二、范围所有使用LGW设备现场。

三、主要内容3.1 查看系统日期和时间安装好网关之后，它可以被设置成跟踪日期和时间。

为了查看日期和时间，执行下述命令：注释如果日期和时间没有被设置好，而您又在这种情况下执行本命令，网关将通知您在网关的内部时钟内日期和时间尚未设置好。

命令view date参数None实例view date01/01/70 17:45:15:260000在本实例中，天、日期、时间均有显示。

3.2 查看子板软件版本网关可以利用各种版本的软件便捷地进行升级。

注释当可以获得新的软件版本时，最好将其升级到最新的版本。

通过执行下述命令，您将可以检查子板软件版本。

命令view version参数None实例view version-------------------------------------------------------------------------------BladeGWR1.1 TEST (Build B11B0120.PAK) -- LOAD MODE: AUTO 1 PF: B11B0120.PAK *-------------------------------------------------------------------------------[View: zhenghuz_BladeGWR1.1_integration][GWTOOLS & GW7515 Baseline: BladeGWR1.1_12_22_2006.2958 BladeGWR1.1_B11B0120_BETA4_8_29_2007.1886Platform_B11B0120_BEAT2_8_28_2007]Built by (zhenghuz) @ Wed Aug 29 20:42:19 2007-------------------------------------------------------------------------------Boot Rom -- 15.15Built by Gateway Hardware (Waterj) @ fig 25 25:25:25 2025-------------------------------------------------------------------------------Chassis 1 Slot 1Company ID : ASBBoard Name : Blade Access Gateway With 256Mbyte SDRAM and 1xDSP for RSU-LGW withFactory Release Date :Board Serial No. : YP0622C9500-------------------------------------------------------------------------------dsp firmware version is -- v5_08_4_63.3 查看母板软件版本网关可以利用各种版本的软件便捷地进行升级。

KGL-WIN 教程(LG PLC指令教程6)

KGL-WIN 教程(LG PLC指令教程6)
为了解FSM紧急输出[FSM Emergency Output]的细节,请参阅Master-K Fnet的用户手册。.
6.5
这个功能是从PC向PLC传送程序和参数。
为下载在KGL for Windows创建的程序和参数至PLC，
选择在下拉菜单的在线[Online]-下载[Download]…选项。
6.6
不能监控扩展系统。
以下功能显示了PLC类型, PLC版本,内存组件和扫描时间。
6.3.3
这个功能显示了模块的类型和安装在PLC板上的特殊模块的O/S版本号。点击用户所要查看的特殊模块，然后点击模块信息按钮去查看特殊模块的版本号。
单击你想看的特殊模块，然后选择模块信息（Module information）按钮查看特殊模块的版本号。

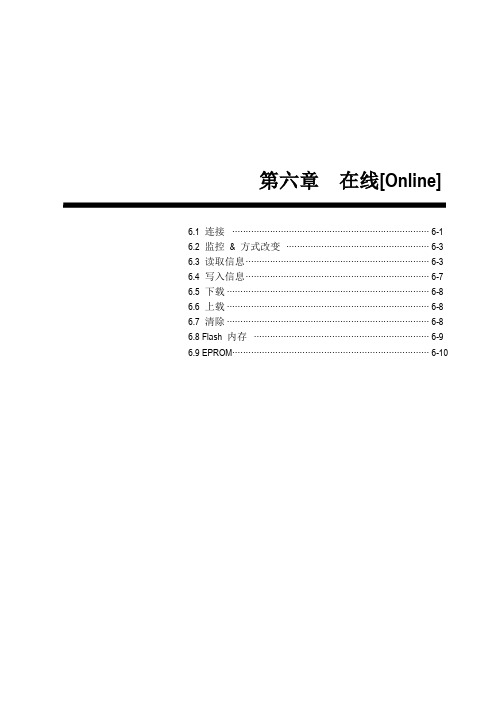

第六章在线[Online]
