故障电弧探测基本介绍

故障电弧探测器是什么原理的应用1. 引言故障电弧是一种常见的电力系统故障，容易引起火灾和人员伤亡。

因此，研究和应用故障电弧探测器成为电力系统安全保障的重要方面。

本文将介绍故障电弧探测器的原理及其应用。

2. 故障电弧探测器的原理故障电弧探测器是一种能够快速检测和识别电力系统中发生的故障电弧的设备。

它基于电弧产生的特性来进行检测。

故障电弧通常具有以下特点： - 高频率：电弧产生时会发出高频率的信号； - 高能量：故障电弧会释放大量的能量，产生高温和高压； - 特定频段：电弧频率通常在几千赫兹到几百千赫兹之间。

故障电弧探测器利用这些特点，通过传感器感知电力系统中的电弧信号，并进行信号处理和判别，从而判断是否发生故障电弧。

3. 故障电弧探测器的应用故障电弧探测器的应用十分广泛，主要包括以下几个方面：3.1 家庭电路故障电弧探测故障电弧在住宅和商业建筑的电气系统中经常发生。

家庭电路故障电弧探测器可以及时检测到电力线路中的故障电弧，并通过触发断路器等主动保护装置来切断电源，防止火灾的发生。

3.2 工业电力系统故障电弧探测在工业电力系统中，由于电气设备复杂多样，故障电弧频繁发生。

故障电弧探测器可以有效地监测和识别这些故障电弧，及时采取措施来保护设备和人员的安全。

3.3 太阳能电力系统故障电弧探测太阳能电力系统中也常常发生故障电弧，例如光伏逆变器中的电弧。

太阳能电力系统故障电弧探测器可以帮助及时发现这些故障电弧，减少系统故障的风险。

3.4 铁路电力系统故障电弧探测铁路电力系统中的故障电弧可能导致列车事故和电力线路故障。

故障电弧探测器可以在铁路电力系统中快速检测到故障电弧，并触发相应的保护装置，防止事故的发生。

4. 总结故障电弧探测器是一种利用故障电弧产生的特性进行电弧检测和识别的装置。

它在家庭电路、工业电力系统、太阳能电力系统和铁路电力系统等领域具有广泛的应用。

通过使用故障电弧探测器，我们能够及时发现故障电弧，并采取相应的措施来防止火灾和事故的发生，保障电力系统的安全稳定运行。

故障电弧检测技术与应用
故障电弧检测技术是一种用于检测电力系统中的电弧故障的技术。

在电力系统中，电弧故障是一种常见的故障类型，它会导致电力设备的损坏、电力线路的故障等问题，甚至会引发火灾和爆炸。

故障电弧检测技术主要通过检测电力系统中的电弧故障产生的电弧电流和电弧光辐射等信号，来判断是否存在电弧故障，并及时采取相应的措施进行处理。

故障电弧检测技术的应用范围非常广泛。

它可以用于电力系统中的各种设备和线路，如变电站、配电柜、电缆线路等。

在这些设备和线路中，不同类型的电弧故障可能会产生不同的电弧电流和电弧光辐射信号，因此需要采用不同的检测技术来进行检测。

故障电弧检测技术在电力系统中的应用可以提供以下几个方面的好处：
1. 可以及时发现电力系统中的电弧故障，提前采取措施进行处理，避免发生设备损坏、线路故障等问题。

2. 可以防止电弧故障引发火灾和爆炸等安全事故，保障人员和设备的安全。

3. 可以提高电力系统的可靠性和稳定性，减少停电和故障对用户的影响。

总之，故障电弧检测技术在电力系统中的应用具有重要的意义，它可以提高电力系统的安全性和可靠性，减少事故的发生，保障电力供应的正常运行。

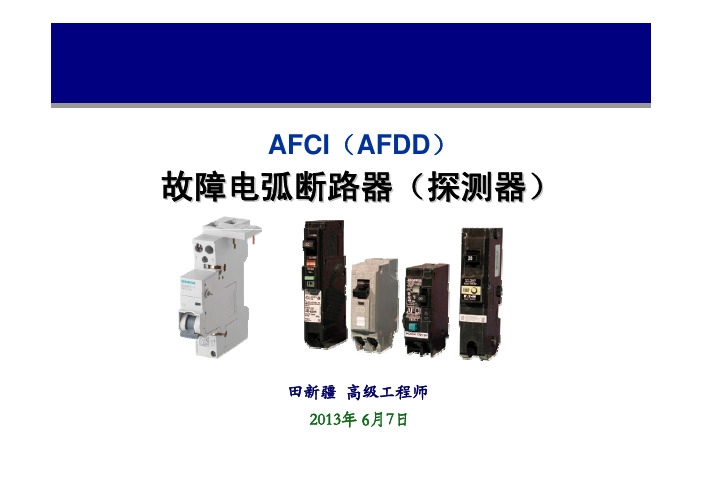

AFCI（AFDD）故障电弧断路器（探测器）田新疆 高级工程师 2013年 6月7日2013-6-81电弧故障断路器（AFCI）是一种能够侦测故 障电弧并及时切断电源防止起火的电气线路保护 装置。

美国国家标准(ANSI)，于1999年２月26日起草 并执行第一版本的UL1699电弧故障断路器的标准； 于2002年７月15日通过了修订版并被批准为 ANSI/UL 1699-2002，第二版为2006年４月７日执 行的ANSI/UL 1699-2008。

从2002年开始在美国家 庭强制执行。

Outbreak of a fire due to serial arcs据美国消费产品安全委员会统计报道，在美国每 年有超过332,000起家庭火灾发生，20%以上的火灾 是因用电系统的原因而导致的，用电系统火灾导致 每年接近400人死亡，2,200多人受伤及10亿多美金 的损失。

在配电网路中，传统的断路器虽可以起到 短路保护和过载保护，漏电断路器还兼有漏电保护 功能，但对于引发火灾的故障电弧，断路器起不到 保护作用。

从20世纪末期到21世纪初，美国GE、EATON，德国 Siemens、法国Schneider等电器公司相继推出故障电 弧断路器产品Arc-Fault Circuit Interrupters（以 下简称AFCI），其检测精度、分断性能等综合技术性 能逐渐提高。

为了保障人们的生命和财产，1999年美 国国家电气标准委员会（National Electrical Code ）经过两次商讨后采纳了美国国家防火协会提出的变 更内容，要求：卧室内所有125V的分支电路，单相 15A和20A输出接口都应该安装通过UL检测的AFCI来对 整个分支电路提供保护，同时要求自2002年1月1日起 执行。

目前，国内市场上出现的类似产品，主要是 用于配套出口空调等电器使用的插头、插座产品； 用于支路/馈路、输出回路的故障电弧断路器产品 在国内还未出现，国内主要的低压电器厂商也在密 切关注AFCI产品的动向。

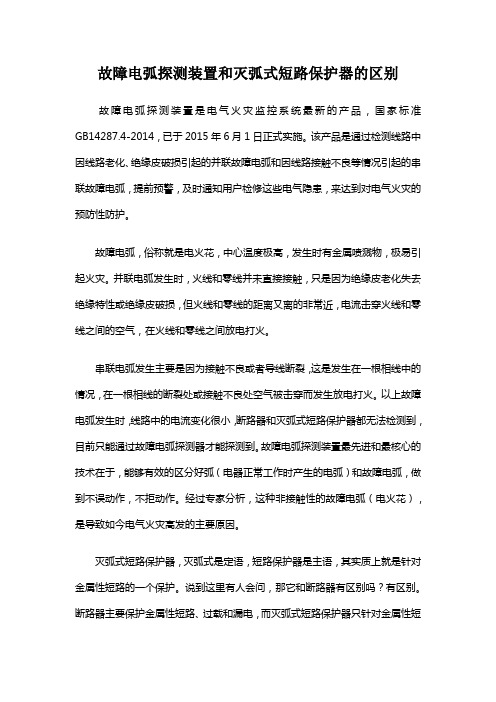

故障电弧探测装置和灭弧式短路保护器的区别故障电弧探测装置是电气火灾监控系统最新的产品，国家标准GB14287.4-2014，已于2015年6月1日正式实施。

该产品是通过检测线路中因线路老化、绝缘皮破损引起的并联故障电弧和因线路接触不良等情况引起的串联故障电弧，提前预警，及时通知用户检修这些电气隐患，来达到对电气火灾的预防性防护。

故障电弧，俗称就是电火花，中心温度极高，发生时有金属喷溅物，极易引起火灾。

并联电弧发生时，火线和零线并未直接接触，只是因为绝缘皮老化失去绝缘特性或绝缘皮破损，但火线和零线的距离又离的非常近，电流击穿火线和零线之间的空气，在火线和零线之间放电打火。

串联电弧发生主要是因为接触不良或者导线断裂，这是发生在一根相线中的情况，在一根相线的断裂处或接触不良处空气被击穿而发生放电打火。

以上故障电弧发生时，线路中的电流变化很小，断路器和灭弧式短路保护器都无法检测到，目前只能通过故障电弧探测器才能探测到。

故障电弧探测装置最先进和最核心的技术在于，能够有效的区分好弧（电器正常工作时产生的电弧）和故障电弧，做到不误动作，不拒动作。

经过专家分析，这种非接触性的故障电弧（电火花），是导致如今电气火灾高发的主要原因。

灭弧式短路保护器，灭弧式是定语，短路保护器是主语，其实质上就是针对金属性短路的一个保护。

说到这里有人会问，那它和断路器有区别吗？有区别。

断路器主要保护金属性短路、过载和漏电，而灭弧式短路保护器只针对金属性短路这一种故障进行保护（尽管其宣称也能保护过载，其实它对过载本身并不保护，只是过载到一定程度，线路发热融化导致火线和零线粘连在一起造成金属性短路，所以还是对金属性短路进行保护）。

但灭弧式短路保护器在金属性短路这一单个保护功能上却有与断路器不同的地方。

断路器在金属性短路时会立即跳闸，切断电源，但同时也会伴随短路电火花产生，经专家分析，因为金属性短路发生火灾的概率还是比较低的，因为在一般环境中，短路产生时，今天市场上合格的断路器都能迅速跳闸，但如果周围环境配合极好，如果短路点周围就是易燃物或者易燃易爆气体的存在时，还是可能引起火灾的。

故障电弧探测器工作原理
故障电弧探测器是一种安全设备，用于监测发生在电力系统中的电弧故障。

其工作原理是基于电弧的物理特性。

电弧是一种电流在气体介质中不稳定的放电现象，其产生的温度可高达数千摄氏度，能够引起爆炸和火灾等危险。

故障电弧探测器通过感知电弧的特殊光谱辐射，实时监测电路中是否发生电弧故障。

当电路中出现电弧时，电弧会产生一种特殊的光谱辐射，其波长范围包括紫外、可见和红外等区域。

探测器通过接收电弧产生的光谱辐射信号，并根据特定的算法进行处理，确定电弧类型、位置、大小等参数，并在短时间内发出警报信号，以便及时采取措施避免事故的发生。

故障电弧探测器适用于各种电力系统，特别是高压电路中的电缆、开关、变压器等设备。

其工作原理灵敏、可靠，能够有效提高电力系统的安全性和可靠性。

故障电弧检测原理1. 嘿，小伙伴们！今天咱们来聊一个特别炫酷又重要的话题 - 故障电弧检测。

听起来挺高大上的，其实就是咱们电路中的一个小警察，专门抓那些调皮捣蛋的电火花！2. 说到电弧，大家可能会想到电焊时那种噼里啪啦的火花。

没错，故障电弧也差不多，就像是电线里面偷偷放起了烟花，可这烟花可一点都不好玩，反而特别危险！3. 这个检测系统就像是个超级灵敏的耳朵，能听到电路中最细微的"窃窃私语"。

正常的电流走起路来是安安静静的，可一旦出现故障电弧，就会发出特殊的"噪音"，就像是调皮的孩子在后院捣蛋时发出的声音。

4. 检测器里面有个叫波形分析的功能，它就像是个音乐鉴赏家，能分辨出电流中不同的"音符"。

正常电流的波形像优美的钢琴曲，而故障电弧的波形却像是摇滚乐队在疯狂演奏。

5. 有意思的是，这个检测器还能分清楚哪些是正常的电弧，哪些是故障的电弧。

比如说，吸尘器开机时的火花是正常的，但电线老化产生的火花就得及时发现。

这就像是训练有素的警犬，能分辨出谁是好人谁是坏人。

6. 检测器工作时会用到很多聪明的小招数，比如高频采样。

这就像是快速拍照，一秒钟能拍几千张照片，把电流的一举一动都记录下来，一点细节都不放过。

7. 当检测器发现可疑的电弧信号时，它会立刻做出判断。

要是发现是故障电弧，立马就会发出警报，就像是发现了小偷的警报器，动作特别迅速。

8. 这个系统还特别讲究效率，它要在几毫秒内就做出判断。

这速度比人眨眼还快，快得简直像是会读心术一样！要是等人发现的话，说不定房子都着火了。

9. 检测器还有个厉害的本事，就是能区分出不同类型的电弧故障。

串联电弧、并联电弧，它都认得清清楚楚。

就像是老中医把脉，一号就知道是什么病。

10. 为了防止误报警，检测器还得学会"耐心"。

它不会看到一点异常就大惊小怪，而是会仔细观察一段时间，确认真的有问题才会报警，这可比某些爱嚷嚷的大妈靠谱多了！11. 现在的故障电弧检测器越来越智能了，有的还能自己学习新的故障特征。

故障电弧探测器的重要性以及产品介绍乐鸟公司新出产品LN6A故障电弧探测器LN6A故障电弧探测器依据国家标准GB14287.4-2014、GB50045-95（2014版）、GB13955-2014，同时参考国际电工标准呢IEC62020，IEC60755、IEC60364。

电弧是一种气体放电现象，电流通过某些绝缘介质（例如空气）所产生的瞬间火花。

其特点为温度很高，电流很小，持续时间短，一旦出现击穿点则会频繁出现。

电弧放电时，则会产生大量的热，能引燃周围的易燃易爆品，造成火灾甚至爆炸故障电弧的最主要危害是引发火灾，当故障电弧产生时，其中心温度高达3000℃~4000℃，并且伴有金属熔化物喷溅出来。

故障电弧产生的高温高热，极易引燃线路绝缘层导致线路起火，如果在故障点附近存在有可燃物时，也极易引燃可燃物而导致火灾的发生。

故障电弧探测装置LN6A系列故障电弧探测装置是从电气火灾的起因入手，将电流波形特征值检测技术应用到故障电弧探测领域，结合国内电力行业的特点，具有高可靠性高、稳定性强、方便用户使用和维护的特点。

该探测装置的广泛应用将弥补前市场上电气火灾监控系统产品的技术缺陷，产品通过对电气线路的实时检测，能够区分每一相线上的正常操作电弧和故障电弧，消除电气火灾隐患探测的盲区，该产品广泛适用于家庭、民用建筑、工厂、网吧、仓储、学校等建筑的火灾预警系统。

LN6A是对低压配电系统（400V）引起的火灾、人身触电、系统故障、L/N线对地线、L线对N线等发生的故障电弧或者电设备接触不良进行监控报警。

故障电弧会产生电火花直接引燃物体然后产生火灾。

LN6A系列故障电弧探测装置功能●精准判断每一相线上的正常电弧和故障电弧●具有标准RS485接口，可与消防控制室的监控设备进行通讯，实现远程监控●故障电弧发生时，将故障点的位置信息传送至监控设备，定位故障的区域●检测到故障电弧时，自身发出声光报警信号，并同时向监控设备发出报警信号●具有功能试验按键，模拟发出大于11个半周期的故障电弧，对装置性能的进行测试应用场所●现代大体量建筑、公共集聚场所建筑和一类高层建筑；●商场、体育馆、礼堂、影剧院、大型医院、学校；●电信楼、财贸金融楼、大型办公楼、展览馆、高级酒店；地铁设施、火车站、汽车站、隧道、大型企业厂房等建筑。

故障电弧的介绍与应用安科瑞杨澜1、什么是电弧？电弧是一种气体放电现象，电流通过某些绝缘介质（例如空气）所产生的瞬间火花。

电弧是一种自持气体导电（电离气体中的电传导），其大多数载流子为一次电子发射所产生的电子。

触头金属表面因一次电子发射（热离子发射、场致发射或光电发射）导致电子逸出，间隙中气体原子或分子会因电离（碰撞电离、光电离和热电离）而产生电子和离子。

另外，电子或离子轰击发射表面又会引起二次电子发射。

当间隙中离子浓度足够大时，间隙被电击穿而发生电弧。

2、故障电弧的危害故障电弧的最主要危害是引发火灾，当故障电弧产生时，其中心温度高达3000℃~4000℃，并且伴有金属熔化物喷溅出来。

故障电弧产生的高温高热，极易引燃线路绝缘层导致线路起火，如果在故障点附近存在有可燃物时，也极易引燃可燃物而导致火灾的发生。

3、介绍安科瑞故障电弧产品型号代码为AAFD，共有两种电流等级，可监测回路故障电弧的发生，并及时预警，提醒用户处理，防止电弧导致的火灾的发生。

AAFD可配合AF-GSM200使用并接入安全用电平台。

该产品不可在同一台AF-GSM200下与ARCM系列混接。

4、主要应用场合可适用于商业建筑、宾馆、工厂、库房、图书馆、办公室、家庭住宅、以及娱乐等场所等。

安科瑞智慧安全用电系统可选配故障电弧和烟感模块，接在开关量输入接口上，系统也可接入并报警。

安科瑞智慧安全用电系统通过物联网技术对电气引发火灾的主要因素（导线温度、电流、电压和漏电流）进行不间断的数据跟踪与统计分析，实时发现电气线路和用电设备存在的安全隐患（如：线缆温度异常、短路、过载、过压、欠压及漏电等），有效防止电气火灾的发生。

智慧安全用电管理云平台1、概述安科瑞Acrelcloud-6000安全用电管理平台是针对我国当前电气火灾事故频发而创新的一套电气火灾预警和预防管理系统，该系统是基于移动互联网、云计算技术、通过物联网传感终端，将办公建筑、学校、医院、宾馆、体育场馆、生产企业等人员密集场所的电气安全数据，实时传输至安全用电管理云服务器，为用户提供不间断的数据跟踪、统计分析和安全监管，将平台发现各种安全隐患信息及时告警信号，并推送给企业有关人员，以便其及早检查和消除隐患，真正做到防患于未然。

故障电弧探测器—GB14287.4-2014乐鸟电气火灾监控系统第四部分故障电弧探测器电气火灾是由电气安全隐患、故障和违章安装、使用不当等引发的，而造成的故障包括过欠电压、过电流、短路、接点过热、击穿放电、漏电等等。

多年电气火灾研究和火灾调查的实践证明，电气故障引发火灾主要有三种表现形式，即电接触引发火灾、电弧放电引发火灾和电热引发火灾；每次电气火灾是电接触、电弧放电和电发热单独或综合因素的结果。

为了加强电气火灾事故预防工作，有关部门相继制订或修改了有关标准规范，要求设置电气火灾监控系统。

如在修订后的《高层民用建筑设计防火规范》9.5.1规定高层建筑内火灾危险LN6A故障电弧探测器依据国家标准GB14287.4-2014、GB50045-95（2014版）、GB13955-2014，同时参考国际电工标准呢IEC62020，IEC60755、IEC60364。

电气火灾监控系统的基本组成包括：电气火灾监控设备、剩余电流式电气火灾监控探测器以及测温式电气火灾监控探测器。

该系统能够对被保护线路中的电流、剩余电流、温度进行监视，并及时发现电气火灾隐患，预防电气火灾发生。

但许多严重的火灾事故仅仅是由线路中低于额定电流或预期短路电流的故障电弧引起的。

这些危险的电弧可能发生在设计不合理或者老化的供电线路、电器插头以及家用电器的电源线、内部线束或零部件绝缘。

当故障电弧发生时，线路上的漏电、过流和短路等保护装置，可能无法检测到或者无法迅速动作切断电源，极易引发火灾现有电气火灾监控系统的不足电气火灾监控系统主要有多功能漏电开关型、分离配置型、分离配置整合型等三种类型；基本组成包括：电气火灾监控设备、剩余电流式电气火灾监控探测器以及测温式电气火灾监控探测器；该系统能够对被保护线路中的电流、剩余电流、温度进行监视，并及时发现电气火灾隐患，预防电气火灾发生。

许多严重的火灾事故是由线路中低于额定电流或预期短路电流的故障电弧引起的。

电弧检测原理电弧检测原理1. 介绍电弧是一种在电气设备中常见的现象，它是由电流在断开或接通电路时产生的气体放电引起的。

电弧不仅会导致设备的损坏，还可能引发火灾和电击等安全风险。

准确地检测和及时处理电弧是电气设备保护的重要任务之一。

本文将介绍电弧检测的原理以及其在电气设备保护中的应用。

2. 电弧检测原理电弧检测的基本原理是通过测量电弧的存在及其特性来判断是否发生了电弧故障。

电弧通常具有明显的特征，例如高温、发光和瞬间的电流或电压变化。

根据这些特性，可以采取以下方法进行电弧检测：2.1 瞬态电流检测法该方法通过测量电弧产生的瞬态电流脉冲来检测电弧故障。

电弧通常会引起电流的突变，产生一个瞬时的电流脉冲。

这种方法的优点是检测速度快、响应灵敏，适用于较大功率电气设备。

然而，由于电弧的特性可能随着环境条件的不同而有所变化，因此使用该方法进行电弧检测时需要进行定制化配置。

2.2 光谱分析法该方法通过测量电弧产生的光谱信号来检测电弧故障。

电弧通常会在各个波段产生特定的辐射光谱。

通过分析电弧辐射的光谱特征，可以确定电弧发生的位置、类型和强度。

这种方法的优点是可以实时监测电弧的状态，并且对环境条件的影响较小。

然而，由于光谱分析需要较高的技术要求和设备成本，因此在实际应用中相对较少使用。

2.3 气体检测法该方法通过检测电弧故障产生的气体释放来判断电弧的发生。

电弧故障通常会产生气体，例如氢气、氧气、二氧化碳等。

通过测量环境中这些气体的浓度变化，可以确定是否发生了电弧故障。

这种方法的优点是简单易行、成本较低，因此在许多电气设备中被广泛使用。

然而，这种方法对于小型电弧故障的检测可能不太敏感，因此通常与其他方法结合使用。

3. 应用场景电弧检测在许多电气设备保护中起着重要作用。

下面将介绍一些常见的应用场景：3.1 电力变电站电力变电站是电能传输和分配的重要节点，对电弧的检测要求非常高。

电力变电站通常会配备专用的电弧检测装置，用于实时监测电气设备中的电弧故障，并及时采取相应的措施，以确保设备和工作人员的安全。
