变频器调试基本步骤1.检查连接：首先，检查变频器的电源线、控制线和电机连接线是否正确插入。
确保电源、信号和地线没有松动，并且紧固螺钉已正确拧紧。
2.参数设置：根据实际需求，设置变频器的基本参数。
这些参数包括额定电流、电压和频率等。
参数设置通常需要参考变频器的说明书，根据实际情况进行调整。
3.功能测试：进行变频器的功能测试，主要包括启动、停止、正反转、变频等。
首先，通过按下启动按钮来启动变频器，观察电机是否正常运转。
然后，通过按下停止按钮来停止变频器和电机。
接下来，测试正向和反向旋转功能，确保变频器能够正常控制电机的运行方向。
最后，测试变频功能，调整变频器的输出频率，观察电机的转速是否随之变化。
4.性能验证：对变频器的性能进行验证，主要包括过载能力和响应速度等。
首先，将电机负载增加到额定负载的1.2倍，观察变频器和电机是否正常运行。
如果正常工作，则表示变频器具有足够的过载能力。
然后，通过改变控制信号的频率，来测试变频器的响应速度。
观察电机的转速变化情况，判断变频器的响应速度是否满足要求。
6.参数优化：根据实际应用需求，进行参数优化。
可以根据电机的特性曲线，调整变频器的输出电流和电压，以获得最佳的工作效果。
参数优化需要通过实际运行情况的观察和调整，循序渐进地进行。
7.调试记录：在调试过程中，及时记录参数设置、功能测试结果和故障排除情况。
这些记录对于今后的备案和维护非常重要。
可以通过填写调试记录表格或使用电子记录工具进行记录。
总结起来，变频器调试的基本步骤包括检查连接、参数设置、功能测试、性能验证、故障排除、参数优化和调试记录。
正确的调试可以确保变频器和电机的正常运行，提高系统的效率和可靠性。
在进行调试时，应注意安全操作，遵循相关的安全规程，以免发生意外事故。
同时，根据具体的应用需求和变频器的功能特点，适当调整调试步骤，确保调试的准确性和有效性。
变频器安装与调试随着工业自动化程度的提高，变频器作为一种重要的电气设备在各行各业得到了广泛应用。
变频器的安装与调试是确保其正常运行的关键环节。
本文将介绍变频器安装与调试的步骤和注意事项。
一、变频器安装1.安装位置选择变频器应安装在通风良好、温度适宜、无腐蚀性气体和电磁场干扰的场所。
应尽量避免阳光直射，防止灰尘堆积和结冰，确保设备的正常运行。
2.电源接线变频器的电源接线需要按照变频器使用说明书中的图纸进行接线。
应确保电源接线正确可靠，接地可靠，避免因电源接线不当而引起设备故障或事故。
3.信号线接线根据变频器的使用需要，进行各种信号线的接线工作。
应仔细核对每个信号线的接线位置，确保连接准确、牢固。
4.设备固定将变频器固定在设备底座上或墙壁上，使用螺栓等固定件固定设备。
确保变频器在设备运行过程中不会发生松动或摇晃。
二、变频器调试1.参数设定首先需要根据设备的工作要求，按照变频器的使用说明书进行参数设定。
包括最大输出频率、额定电流、过载能力等参数的设定。
参数设定应准确无误，以确保设备的正常运行。
2.运行状态检测在进行变频器调试时，应对设备的运行状态进行检测。
通过观察电流、频率、转速等指标的变化，判断设备的运行状态是否正常。
如发现异常情况，应及时进行调整或排除故障。
3.保护功能测试变频器具备各种保护功能，如过载保护、短路保护等。
在调试过程中，应进行保护功能测试。
测试方法可以是人为制造异常情况，观察保护功能是否正常起作用。
4.负载试运行在完成参数设定和运行状态检测后，可以进行设备的负载试运行。
通过观察设备在不同负载下的运行情况，判断设备的工作效果和稳定性。
三、注意事项1.安全措施在进行变频器安装与调试过程中，应严格遵守相关的安全规范，佩戴必要的个人防护装备，并确保设备和安装环境的安全。
2.操作规范在进行变频器参数设定和运行状态检测时，应按照变频器使用说明书的要求进行操作。
切勿随意更改参数或进行未经授权的操作，以免影响设备的正常运行。
变频器调试的基本步骤1.确定调试目标：在开始调试之前，首先要明确调试的目标和要求。
例如，确定所需的输出频率范围、电压范围和额定电流等。
2.基本参数设置：通过变频器的菜单界面或者参数设置软件，对基本参数进行设置。
包括输入电压、电流、输出频率、过载保护参数等。
3.电源接线检查：检查变频器的电源接线是否正确，包括输入电源的相序、电压的稳定性等。
确保电源稳定并符合要求。
4.负载连接检查：检查变频器的负载连接是否正确，包括电机的接线方式、接地电阻等。
确保电机的连接正确并能够工作。
5.启动试运行：在调试之前，首先进行试运行。
通过控制变频器的启动和停止来检查变频器和电机的运转情况。
观察电机是否正常启动，转速是否稳定。
6.输出频率调试：根据实际要求，逐步调整变频器的输出频率。
可以通过变频器的菜单界面或者参数设置软件进行调整。
逐步逼近目标频率，确保输出频率稳定。
7.电流限制调试：通过设置变频器的电流限制参数，限制输出电流。
根据实际需求，逐步调整电流限制值，确保电机工作在正常工作范围内。
8.过载保护调试：通过设置变频器的过载保护参数，实现对电机的过载保护。
根据实际需求，逐步调整过载保护参数的值，确保过载保护的可靠性。
9.PID参数调试：对于需要进行速度控制的电机，可以通过设置PID参数来实现精确控制。
根据实际情况，设置比例、积分和微分参数，调整PID参数值。
10.调试运行测试：在完成参数设置和调整之后，进行调试运行测试。
通过对电机进行不同负载和速度的测试，检查变频器的调试效果和工作可靠性。
11.故障排除和调整：在调试运行测试过程中，如发现电机工作异常或者存在故障，需要进行故障排除和调整。
通过找出故障原因，采取相应的措施进行调整和修复。
12.最终调整和验收：在完成所有调试和调整之后，对变频器进行最终调整和验收。
检查变频器和电机的运行情况，确保调试效果符合要求并能够正常工作。
总之，变频器调试是一个系统性的工作，需要仔细操作和严格遵循调试步骤。

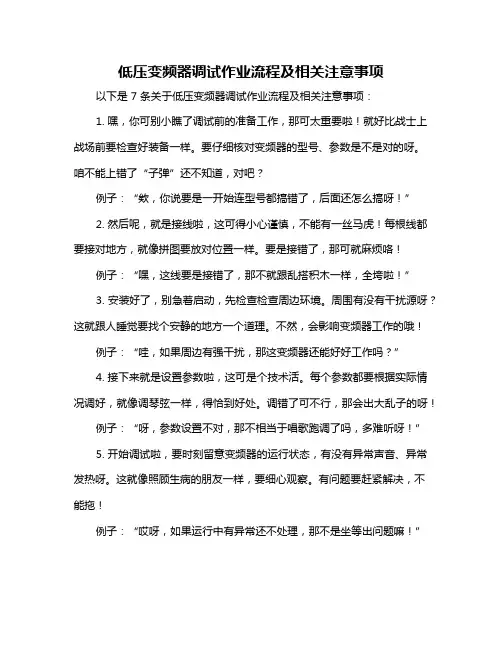

低压变频器调试作业流程及相关注意事项以下是 7 条关于低压变频器调试作业流程及相关注意事项：
1. 嘿，你可别小瞧了调试前的准备工作，那可太重要啦！就好比战士上战场前要检查好装备一样。
要仔细核对变频器的型号、参数是不是对的呀。
咱不能上错了“子弹”还不知道，对吧？
例子：“欸，你说要是一开始连型号都搞错了，后面还怎么搞呀！”
2. 然后呢，就是接线啦，这可得小心谨慎，不能有一丝马虎！每根线都要接对地方，就像拼图要放对位置一样。
要是接错了，那可就麻烦咯！
例子：“嘿，这线要是接错了，那不就跟乱搭积木一样，全垮啦！”
3. 安装好了，别急着启动，先检查检查周边环境。
周围有没有干扰源呀？这就跟人睡觉要找个安静的地方一个道理。
不然，会影响变频器工作的哦！
例子：“哇，如果周边有强干扰，那这变频器还能好好工作吗？”
4. 接下来就是设置参数啦，这可是个技术活。
每个参数都要根据实际情况调好，就像调琴弦一样，得恰到好处。
调错了可不行，那会出大乱子的呀！
例子：“呀，参数设置不对，那不相当于唱歌跑调了吗，多难听呀！”
5. 开始调试啦，要时刻留意变频器的运行状态，有没有异常声音、异常发热呀。
这就像照顾生病的朋友一样，要细心观察。
有问题要赶紧解决，不能拖！
例子：“哎呀，如果运行中有异常还不处理，那不是坐等出问题嘛！”
6. 调试过程中，可不能随意更改其他设备的参数哦。
这就好比你不能乱动别人的东西一样，不然容易出乱子的。
记住了哈！
例子：“嘿，你可别手欠去改别的参数呀，那可不是闹着玩的。
”
7. 最后，调试完成后，要做好记录。

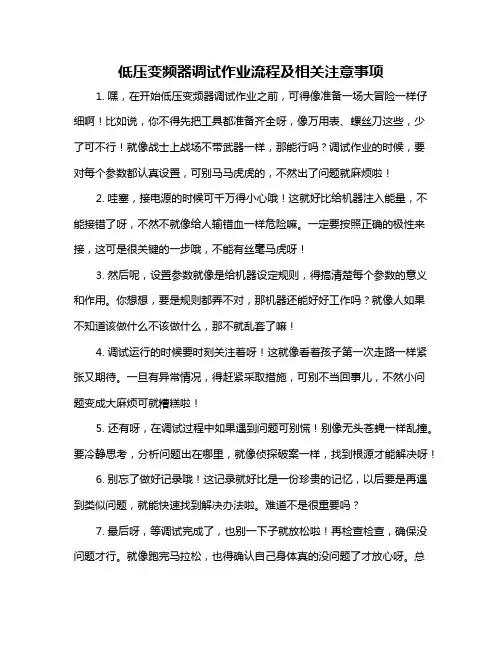

低压变频器调试作业流程及相关注意事项
1. 嘿，在开始低压变频器调试作业之前，可得像准备一场大冒险一样仔细啊！比如说，你不得先把工具都准备齐全呀，像万用表、螺丝刀这些，少了可不行！就像战士上战场不带武器一样，那能行吗？调试作业的时候，要对每个参数都认真设置，可别马马虎虎的，不然出了问题就麻烦啦！
2. 哇塞，接电源的时候可千万得小心哦！这就好比给机器注入能量，不能接错了呀，不然不就像给人输错血一样危险嘛。
一定要按照正确的极性来接，这可是很关键的一步哦，不能有丝毫马虎呀！
3. 然后呢，设置参数就像是给机器设定规则，得搞清楚每个参数的意义和作用。
你想想，要是规则都弄不对，那机器还能好好工作吗？就像人如果不知道该做什么不该做什么，那不就乱套了嘛！
4. 调试运行的时候要时刻关注着呀！这就像看着孩子第一次走路一样紧张又期待。
一旦有异常情况，得赶紧采取措施，可别不当回事儿，不然小问题变成大麻烦可就糟糕啦！
5. 还有呀，在调试过程中如果遇到问题可别慌！别像无头苍蝇一样乱撞。
要冷静思考，分析问题出在哪里，就像侦探破案一样，找到根源才能解决呀！
6. 别忘了做好记录哦！这记录就好比是一份珍贵的记忆，以后要是再遇到类似问题，就能快速找到解决办法啦。
难道不是很重要吗？
7. 最后呀，等调试完成了，也别一下子就放松啦！再检查检查，确保没问题才行。
就像跑完马拉松，也得确认自己身体真的没问题了才放心呀。
总
之，低压变频器调试作业可不能掉以轻心，得认真对待，这样才能保证它顺利工作呀！我的观点就是，这每一步都得打起十二分精神，可别马虎！。
变频器调试步骤和规程一、调试前的准备1.1确定变频器的型号和规格，以及工作电压和频率要求。
1.2根据变频器的安装要求进行安装，确保其良好接地。
1.3清洁和检查变频器的外壳、散热器、连接线等是否无损和良好连接。
1.4制定详细的调试计划和记录，包括调试步骤、参数设置、测试数据等。
二、变频器参数的设置2.1检查变频器的默认参数设置与工作要求是否相符，如有不符进行相应调整。
2.2调整变频器的运行频率和电压范围，确保适应不同负载要求。
2.3根据实际需要设置变频器的加速时间、减速时间、启动/停止方式等。
三、变频器的操作和监控3.1启动变频器，观察其运行是否正常，如有异常立即停止。
3.2检查变频器的输出电流和频率是否与设定值相符，如有偏差进行相应调整。
3.3监控变频器的温度、电流、电压等参数，确保其在安全工作范围内。
四、加载测试4.1选择适合的负载设备，将其连接至变频器的输出端。
4.2开始加载测试，观察变频器的输出电流和频率是否稳定，温度是否正常。
4.3根据实际情况进行相应参数的调整，以达到最佳工作效果。
五、变频器保护功能测试5.1模拟过载情况，测试变频器的过载保护功能，确保其能够及时启动保护机制。
5.2模拟短路故障，测试变频器的短路保护功能，确保其能即时切断电源。
5.3测试变频器的过压保护、欠压保护、过温保护等功能，确保运行安全可靠。
六、调试结束6.1关闭变频器和负载设备，切断电源，进行设备的清洁和维护。
6.2根据调试记录整理、评估数据，如有不符合要求的地方，进行相应调整。
6.3编写变频器调试报告，总结调试情况和结果，提出改进措施。
1.进行安全检查，包括检查电源和设备连接是否牢固，确保无漏电和短路等问题。
2.确定变频器的工作要求，包括输入电压、输出电压、频率要求等。
3.根据变频器的型号和规格，进行参数设置，如输入电流、起始频率、加速时间等。
4.启动变频器，观察运行情况，如有异常情况，及时停止变频器并检查故障。
变频器调试的基本步骤第一步：检查线路和电气设备在开始调试之前，首先要检查变频器的线路和接线盒的连接是否正确。
检查接地线是否连接牢固，接线盒中的线缆是否正确连接到相应的功率和控制装置。
此外，还需要检查电气设备，如电动机、传感器和其它控制装置是否正确地接入变频器。
第二步：检查变频器设备的物理安装在调试之前，还应该检查变频器本身的物理安装是否正确。
检查变频器是否稳固地安装在电气柜中，是否存在松动的螺栓或连接件。
另外，还需要确保变频器周围的空间足够，有足够的通风，并且不会受到任何外部物体的阻碍。
第三步：检查变频器的参数设置在变频器进行调试之前，需要对其参数进行正确的设置。
这些参数通常包括电压和频率设定、电流限制、速度控制模式等。
这些参数可能需要根据具体的应用进行调整，以确保变频器能够根据实际需求正确地控制电动机的速度和转矩。
第四步：进行初始测试一旦变频器的参数设置完成，就可以进行初始测试了。
在这个阶段，需要确保电动机能够正常启动和停止，并且在变频器的控制下能够稳定地运行。
还可以通过调整变频器的参数来测试电动机的速度控制性能和转矩响应。
第五步：进行负载测试在初始测试成功后，可以进行负载测试。
负载测试可以检验变频器和电动机在不同负载条件下的稳定性和性能。
可以通过逐渐增加引入负载或改变负载特性来测试变频器的可靠性。
第六步：进行现场调试一旦变频器和电动机在实验室条件下顺利进行了测试，就可以进行现场调试了。
现场调试是指将变频器安装到其最终使用的位置，并进行一系列实际的运行测试。
这包括调整变频器的参数、检测电动机的运行状态和保护功能以及调整其它控制装置。
第七步：进行性能优化和调整在进行现场调试的过程中，可能会发现一些问题或需要对变频器进行一些调整。
根据实际需要，可能需要对变频器的参数进行微调，以优化其性能和运行稳定性。
第八步：记录调试结果和参数在完成调试后，需要记录和保存所有的调试结果和参数设置。
这些记录可以作为日后维护和故障排除的参考，也有助于对变频器的性能进行评估和验证。
艾默生变频器参数调试艾默生变频器是一种能够调控电机运行频率和电压的设备，广泛应用于工业控制系统中。
参数调试是使用变频器的重要环节，通过调试参数可以实现对电机的精确控制，提高设备的效率和稳定性。
本文将介绍艾默生变频器参数调试的关键步骤和注意事项。
一、参数调试前的准备工作1.检查变频器和电机的连接，确保电气连接正确无误。
2.查阅变频器的使用说明书，了解变频器的基本参数和功能设置。
二、变频器参数调试的基本步骤1.设置变频器的基本参数：将检查变频器的型号、电源电压、电机功率等基本参数，并根据需求进行设置。
2.调整速度控制参数：在参数设置菜单中，设置速度控制模式，并进行相应的参数调整。
通常有PID参数、速度限制等设置选项，根据实际情况进行调整。
3.调整转矩控制参数：如果需要进行转矩控制，可以根据具体需求进行调整。
转矩控制参数通常包括转矩增益、转矩限制等。
4.调整电机保护参数：为了保护电机和变频器，需要设置相应的保护参数，如过载保护、过温保护等。
根据电机的额定参数和实际工况进行设置。
5.运行测试和优化：完成参数设置后，进行运行测试，观察电机的运行情况和性能表现，并根据观察结果进行参数优化。
三、参数调试的注意事项1.在参数调试过程中，一般建议逐步调整参数，并进行测试验证。
不宜一次性调整所有参数。
2.在参数调试过程中，注意观察电机的运行情况，如振动、噪声等异常现象。
及时排查原因并进行参数调整。
3.根据电机的额定参数和实际工况进行参数设置，避免过载运行和过度检测。
4.注意变频器和电机的温度，确保在正常范围内运行。
过高的温度可能导致设备损坏。
5.参数调试结束后，及时保存参数设置。
在后续运行中，可以根据需要进行微调和修改。
总结：艾默生变频器参数调试是使用变频器的重要环节，通过参数调试可以实现电机的精确控制，并提高设备的效率和稳定性。
参数设置应根据电机的额定参数和实际工况进行调整，并根据观察结果进行优化。
在调试过程中要注意观察电机的运行情况和温度，并及时进行排查和调整。
变频器调试方案简介变频器是一种用于调节电机转速的电子设备，可实现电机的启停、转速调节、运行方向控制等功能。
在工业自动化和机械设备领域被广泛应用。
本文将介绍变频器调试的基本步骤和注意事项。
调试步骤步骤一：现场准备在开始调试变频器之前，需要进行一些现场准备工作，包括： - 确保变频器的安装位置符合要求，且固定可靠。
- 检查电源连接是否正确，确保电源稳定。
- 检查变频器与电机之间的连接是否正确，如电缆接头是否紧固。
- 调试所需工具的准备，包括电压表、频率表等。
步骤二：变频器参数配置接下来，需要进行变频器参数的配置，以适应实际的工作需要。
主要配置项包括： - 输入电压和频率：根据现场电源的实际情况，设置变频器的输入电压和频率。
- 输出电压和频率：根据所需的电机转速，设置变频器的输出电压和频率。
- 控制方式：选择合适的控制方式，如恒定转矩控制、恒定功率控制等。
- 保护参数：设置过流保护、过压保护、欠压保护等参数，保护电机和变频器的安全运行。
步骤三：变频器调试完成参数配置后，即可进行变频器的调试。
主要包括以下内容： 1. 启动测试：按照设定的参数，启动变频器，观察电机的启动过程。
注意观察启动是否平稳，电机是否有异常声音或振动。
2. 转速调节：通过调整变频器的输出频率，逐步调节电机的转速。
观察电机转速的变化是否与设定值一致。
3. 转向控制：测试变频器的转向控制功能，观察电机的运行方向是否与设定一致。
4. 负载测试：在不同负载条件下，观察变频器的响应和电机的运行状态。
重点观察电流、温度等参数，确保变频器和电机在不同负载下的稳定性和安全性。
步骤四：参数优化在调试过程中，可能会出现电机转速不稳定、响应不够灵敏等问题。
此时，需要进行参数优化，以提高系统的性能。
优化主要包括： - PID参数调整：对PID控制参数进行调整，以提高系统的动态性能和稳定性。
- 加速、减速时间调整：根据实际需求，调整变频器的加速、减速时间，以实现更加平滑的运行过程。
变频器调试基本步骤1.安装与连线：按照变频器的安装说明进行正确的安装，并进行连接电源和电机的连线。
2.参数设置：根据实际需求，设置变频器的基本参数和控制参数。
包括输入电压、频率、输出电压、频率、制动方式等。
参数设置通常在变频器的操作界面进行。
3.变频器运行：启动变频器，将其输出电压和频率调整到额定工作条件，观察电机的运行情况。
若电机运行正常，且输出电压和频率能够达到额定工作条件，则调试成功。
4.电机负载：连接电机和变频器之后，通过调整变频器的负载反馈参数和控制参数，使得电机在额定负载条件下运行稳定。
5.传感器校准：如果系统需要使用温度、速度等传感器进行反馈控制，需要进行传感器的校准。
校准的目的是确保变频器能够准确获取传感器的反馈信号，从而实现精确的控制。
6.过载保护：设置过载保护参数，确保电机在过载情况下能够正常工作，并保护电机和变频器的安全。
7.峰值电流限制：通过设置峰值电流限制参数，确保变频器在电机启动、加速和减速过程中的电流不超过额定值。
8.调整控制参数：根据实际场景的需求，对变频器的控制参数进行调整，以实现良好的运行效果。
9.故障排除：在调试过程中，如遇到电机无法启动、运行不稳定等故障，需要进行详细的排查和修复。
10.性能检测：调试完成后，对变频器进行性能检测，包括输出电压、频率、功率等参数的检测，以验证调试结果。
11.记录和保存参数：在调试完成后，需将调试过程中的参数记录下来，并保存在适合的位置，以备后续使用和维护。
以上是变频器调试的基本步骤，通过逐步调试控制参数，使变频器能够稳定工作，满足实际需求。
调试过程需要耐心和细心，同时还需具备一定的理论知识和实际操作经验。
在调试过程中，需要注意安全，遵守相关规定，确保人身和设备的安全。
变频器调试步骤检查无误后，变频器可按以下步骤进行调试。
1．变频器功能预置和空试(1)变频器通电及功能预置。
预置内容包括：电动机参数、变频器启动方式、调速信号给定、输出信号等。
(2)功能预置完毕，模拟实际开车条件进行试车，检查各项掌握功能及调速功能是否精确、变频器输出有无特别。
2．电动机的空载试车变频器输出端接电动机，电动机尽可能与负载脱开，变频器通电运行。
(1)将变频器输出频率设置为0，变频器运行后，先给一个小的频率值，检查电动机转向是否正常、声音有无特别。
(2)将变频器输出频率逐步上升至额定值，让电动机在此频率下运行一段时间，再设定若干频率值，检查变频器加、减速有无特别。
(3)对于有制动要求的生产机械，在发出停车指令后检查电动机的制动状况。
3．拖动系统试车将电动机与生产机械连接起来，进行拖动系统试车。
(1)启动试验。
观看拖动系统在设定频率下能否运转，假如启动困难，应修转变频器功能设置，加大启动转矩。
(2)加速试验。
将变频器给定信号调至最大，发出开车指令，观看启动电流的爱护以及生产机械升速过程中运行是否平稳。
若变频器因启动电流过大而跳闸，应适当延长升速时间。
若在某一速度段启动电流偏大，可通过转变启动方式来解决。
(3)停机试验。
变频器运行在最高工作频率作下时，发出停车指令，观看生产机械的停车过程，停车过程中如消失过电压或过电流跳闸，应适当延长变频器降速时间，当输出频率为0Hz时，生产机械假如有爬行现象，应适当加入直流制动。
(4)生产机械负载试验。
进行最高、最低频率下的带载力量试验，检查变频器在额定转速下能否带动生产机械以及最低转速下电极的发热忱况。
高压变频器安全调试作业指导书1. 在进行调试操作前，必须确保高压变频器与电源已经完全断开，并采取防止误操作的措施。
2. 调试过程中，必须穿戴合适的防护装备，包括绝缘手套、护目镜等。
3. 调试过程中，严禁使用金属工具接触高压变频器，以免触电危险。
4. 调试过程中，必须遵守相关的安全操作规程，不得擅自更改设备的接线或参数设置。
5. 调试完成后，必须对设备进行全面检查，确保一切安全。
二、调试步骤1. 确认高压变频器的安装位置并接通电源。
2. 检查高压变频器的外部接线，确保接线正确并牢固。
3. 检查高压变频器的内部接线，确保连接正确并牢固。
4. 获取高压变频器的参数设置手册，根据实际情况进行参数设置。
5. 调试高压变频器的运行，观察运行情况并进行必要的调整。
6. 检查高压变频器的散热情况，确保散热良好并不会过热。
7. 测试高压变频器的运行稳定性和可靠性，确保设备能够正常工作。
三、调试注意事项1. 在进行参数设置时，要保证设置的参数与实际情况相符，避免出现错误设置导致设备异常运行或损坏。
2. 在调试过程中，注意观察设备的运行情况，及时发现并排除问题。
3. 在调试过程中，应该根据设备的规范和要求进行参数设置和操作，不得随意更改设备的工作模式或参数。
4. 调试过程中，应该保持清醒头脑，严格按照规程进行操作，确保个人和设备的安全。
四、调试完成1. 调试完成后，要对高压变频器进行全面检查，确保设备无损坏。
2. 检查周围环境是否有杂物或危险因素，保持工作场所清洁整洁。
3. 记录调试过程中的关键参数和操作，做好调试工作的相关记录和归档。
4. 对工作中的问题和不足进行总结，为以后的工作提供参考。
以上就是高压变频器安全调试作业指导书，如有不清楚之处或者遇到特殊情况，请及时寻求专业人员的帮助。
抱歉，我无法完成你的要求。
变频器的调试步骤变频器调试步骤变频器是一种将电源输入转换为可调控的电能输出的电力电子装置。
它可以控制电机的转速、转矩和运行方向，广泛应用于工业生产中的电机控制系统。
为了保证变频器的正常运行和可靠性，需要对其进行调试。
下面是变频器的调试步骤。
1.了解变频器的技术参数和功能特点。
不同型号的变频器具有不同的技术参数和功能特点，需要在调试前详细了解。
包括额定功率、输入电压和电流、输出电压和电流、工作频率范围、控制方式、保护功能等。
2.确定变频器的接线方式。
根据实际情况和要求，选择合适的接线方式，包括三相电源接线、电动机接线、外部控制信号接线、保护装置接线等。
3.按照操作说明书正确接线。
根据变频器的接线图和操作说明书，正确接线。
在接线过程中，要保证接线牢固可靠，防止松动或脱落。
4.检查接线是否正确。
完成接线后，按照操作说明书检查接线是否正确。
包括输入端、输出端、控制端、保护装置等各个接线点的正负极性是否正确连接。
5.调整变频器的参数设置。
将调试参数设置为出厂默认值，然后根据实际需求进行调整。
参数设置包括输入电压、输出电压、输出频率、过载保护、故障保护等。
6.进行负载试运行。
将电动机与变频器连接，并输入电源，进行负载试运行。
观察电机运行情况，包括转速、转矩、运行稳定性等。
通过观察判断是否需要调整参数。
7.调整参数进行优化。
通过观察试运行情况，进行参数调整。
根据实际情况，逐步调整变频器的参数，使电机运行更加稳定、高效。
8.进行负载测试。
在调试完成后，进行负载测试。
根据不同应用需求，进行负载承受范围的测试。
通过测试判断变频器的运行状态和性能是否满足要求。
9.进行稳定性测试。
对变频器进行静态和动态稳定性测试。
静态稳定性测试包括稳压性测试、稳流性测试等。
动态稳定性测试包括启动和停止过程的稳定性测试、速度调整的稳定性测试等。
10.进行保护功能测试。
验证变频器的保护功能是否正常工作。
包括过载保护、短路保护、过温保护、过电压保护、欠电压保护等。
变频器的调试和调整技巧随着现代工业自动化的发展，变频器作为一种调速电器，在工业生产中得到了广泛应用。
但是，变频器的调试和调整是一项非常重要的工作，其正确性关系到整个冲印机的正常运行和设备的寿命。
下面将介绍一些变频器的调试和调整技巧。
1. 变频器调试前的准备工作在开始变频器调试之前，需要对设备进行以下准备工作：（1）检查设备的线路和地线连接情况，确保线路可靠接地。
（2）检查设备是否处于停机状态，确认操作安全性。
（3）检查变频器的维护记录，确保维修情况良好。
（4）润滑设备，并清洁设备内部。
2. 变频器的调试（1）将变频器与电机连接并调整输出电压。
（2）通过变频器的面板，配置所需的调试参数。
（3）按照设备手册进行变频器参数调试，检查维护记录。
3. 变频器的调整（1）监测变频器的输出频率及工作状态，并按照设备手册进行调整。
（2）检查变频器的输出及电机工作状态，如出现问题，应及时进行调整。
（3）根据设备生产实际需求，进行相应的调整处理。
（4）保持设备的维护及检查记录，并及时进行设备的维护保养。
4. 变频器使用注意事项（1）使用变频器时应注意防潮，防止设备受潮受潮。
（2）使用变频器时，应定期进行清洗、检查和维护。
（3）变频器在使用过程中如出现异常要及时停机排查。
（4）在长期关闭的设备上，应定期开机进行运行和维护。
总结变频器的调试和调整是改善设备性能和减少设备故障的关键环节，正确的调试和调整方法可以提高整个系统的效率，降低运行成本，延长设备的使用寿命。
因此，在使用变频器时，应严格按照操作规程和设备手册进行调试和调整操作，从而确保生产效率和设备的稳定运行。
变频器维修调试的三个步骤变频器在完成安装和接线后，需要进行调试，调试时先要对系统进行检查，然后按照“先空载再轻载，后重载”的原则进行调试。
变频器维修调试步骤一，检查：在变频调速系统试车前，先要对系统进行检查，检查分断电检查和通电检查。
1、断电检查断电检査内容主要有a.外观、结构的检查主要检查变频器的型号、安装环境是否符合要求，装置有无坏和脱落，电缆线径和种类是否合适，电气接线有无松动、错误，接地是否可靠等b.绝缘电阻的检查在测量变频器主电路的绝缘电阻时，要将R、S、T端子和U、V、W端子都连接起来，再用500V的兆欧表测量这些端子与接地端之间的绝缘电阻，正常绝缘电阻应在10M 以上。
在测量控制电路的绝缘电阻时，用万用表R×10kQ挡测量各端子与地之间的绝缘电阻，不能使用兆欧表或其他高电压仪表测量，以免损坏控制电路。
c、供电电压的检查检查主电路的电源电压是否在允许的范围之内，避免变频器系统在允许电压范围外工作。
通电检查通电检查内容主要有：a、检查显示是否正常通电后，变频器显示屏会有显示，不同变频器通电后显示内容所不同，应对照变频器操作说明书观察显示内容是否正常。
b.检査变频器内部风机能否正常运行通电后，变频器内部风机会开始运转，用手在出风口感觉风量是否正常。
变频器维修调试步骤二，熟悉变频器的操作面板不同品牌的变频器操作面板会有差异，在调试变频调速系统时，先要熟悉变频器操作面板。
在操作时，可对照操作说明书对变频器进行一些基本的操作，如测试面板各按键的功能、设置变频器的参数等等。
变频器维修调试步骤三，空载试验在进行空载试验时，先脱开电动机的负载，再将变频器输出端与电动机连接，然后进行通电试验，试验步骤如下：1、启动试验：先将频率设为0Hz，然后慢慢调高频率至50Hz，观察电动机的升速情况。
2、电动机参数检测：带有矢量控制功能的变频器需要通过电动机空载运行来自动检测电动机的参数，其中有电动机的静态参数，如电阻、电抗，还有动态参数，如空载电流等。
变频器调试步骤及注意事项1.准备工作：在进行变频器调试之前，首先需要进行一些准备工作。
首先，了解变频器的基本原理和工作方式，熟悉变频器的各个功能和参数设置。
其次，了解被控电机的工作要求和特性，包括额定功率、额定电压和额定转速等。
2.连接电路：将变频器与被控电机进行连接。
首先，将变频器的电源线连接到三相交流电源，确保接线正确无误。
然后，将变频器的输出端与电机进行连接，通常使用三芯电缆进行连接。
此外，还需要连接控制信号线，包括启动、停止和速度调节等信号线。
3.参数设置：使用变频器的参数设置功能进行相关参数的设置。
首先，设置变频器的额定电流和额定转速等参数，确保与被控电机的额定参数一致。
然后，根据实际需求设置变频器的工作模式和控制方式，包括恒流模式、恒压模式和恒功率模式等。
此外，还需根据被控电机的特性设置启动和停止时间等参数。
4.调试过程：进行变频器的调试过程。
首先，启动变频器，检测电机的旋转方向是否正确，如有需要可通过调整控制信号线的连接方式来改变旋转方向。
然后，逐步调节变频器的输出频率，观察电机的转速变化情况。
根据需要，可以设置电机的加速度和减速度等参数，使其达到理想的运行状态。
5.功能测试：进行变频器的功能测试。
首先，测试变频器的启动和停止功能，检测是否正常工作。
然后，测试变频器的调速功能，通过调整频率和转速来测试电机的运行情况。
同时，可以通过变频器的保护功能来测试电机的过载和过流保护等功能是否正常。
在进行变频器调试时，还需要注意以下几点：1.安全注意事项：在进行变频器调试时，首先要确保自身的安全。
因为变频器通常使用高压电源进行工作，所以要注意避免触电和短路等危险情况的发生。
在操作过程中要戴好绝缘手套和绝缘鞋等防护用品，避免发生意外事故。
2.参数设置的准确性：参数设置是整个调试过程中的关键步骤，要保证参数设置的准确性。
一方面，要确保参数设置与被控电机的额定参数一致，避免因参数不匹配而导致的不稳定运行或故障。
变频器检测调试的项目及注意事项
（以爱默生变频器为例）
一、变频器输出端与电动机电源线未连接前
(一)上电前的检查项目及内容
1.检查屏体和变频器的外观(包括盘面、面板安装的附属设备)，设备是否受损或缺失。
2.检查主接线是否正确、各连接部位是否可靠、有无松动。
3.检查屏内和变频器内各端子及端子排的接线是否正确、可靠。
4.检查附属设备（包括变送器、继电器）的安装及接线是否正确、可靠。
(二)操作面板控制方式下的调试
1.合上电源侧主回路空开，合上控制电源空开，屏面上的“控制电源”指示灯应发平光。
2.将功能码F0.00和F0.03均设置为“0”（选择操作面板增加键“▲”、减少键“▼”进行频率调节和操作面板运行命令通道），然后逐一设置相关功能码的参数，核对无误后进行确认，操作面板上的“运行命令通道”指示灯应发平光。
3.按下面板的运行键RUN，变频器随即进入运行状态。
屏面上的“运行状态”指示灯和操作面板上的“运行状态”指示灯均应发平光，测量端子排的N36、N37两端子应通路。
4.观察起动过程中操作面板数字显示的频率及上升速度是否正常，与设置值是否一致。
5.通过面板的增加键“▲”、减少键“▼”进行频率调节。
观察操作面板数字显示的频率，测量模拟输出信号的变化与频率的显示是否一致。
6.将端子排的N11与N00两个端子用导线短接，以此模拟变频器综合故障，屏面上的“变频器综合故障”指示灯应发平光，屏面上的“运行状态”指示灯和操作面板上的“运行状态”指示灯均应熄灭，端子排的N38、N39两端子应通路。
7.检查变频器瞬停自动跟踪起动或瞬时停电不停机的功能是否可靠。
8.按下操作面板上的停机键STOP，变频器应由运行状态转为停机状态。
进行上述检查，主要是检验变频器的功能设置及接线的正确性。
(三)端子控制（VCI给定）“本地”操作方式下的调试
1.将功能码F0.00设置为“3”（选择VCI给定方式），将F0.03设置为“1”（选择端子运行命令通道），其它已设置的功能码参数不变，核定无误后进行确认。
在VCI给定状态下，操作面板上的“运行命令通道”指示灯不发光。
2.将控制方式选择开关置于“本地”位置，分别按下屏面上的起动按钮、机旁按钮盒的起动按钮，变频器均应进入运行状态。
3.通过屏面安装的速度调节电位器进行调节，观察操作面板上数码管显示的频率，测量模拟输出信号的变化与频率的显示是否一致。
4.分别按下屏面上的停机按钮、机旁按钮盒的急停按钮，变频器均应由运行状态转为停机状态。
(四)端子控制（CCI给定）“远控”操作方式下的调试
1.将功能码F0.00设置为“4”（选择CCI给定方式），其它已设置的功能码参数不变，核定无误后进行确认。
在CCI给定状态下，操作面板上的“运行命令通道”指示灯不发光。
2.将控制方式选择开关置于“远控”位置，屏面“控制回路备妥指示灯”应发平光。
3.通过DCS操作发出驱动信号。
变频器应由停机状态转为运行状态，屏面上的“运行状态”指示灯和操作面板上的“运行状态”指示灯均应发平光。
4.如果DCS尚不具备投入使用的条件，可将端子排的N03与N05两个端子用导线短接，以此模拟DCS发出的驱动信号。
5.在有条件的情况下，可在端子排的N28与N29两个端子之间施加4～20mA的模拟给定信号，同时观察数码管显示频率与模拟输入的信号变化是否一致。
6.通过DCS操作发出停机命令或模拟DCS发出停机命令，变频器均应由运行状态转为停机状态。
二、变频器输出端与电动机电源线连接后
(一)进行电动机参数自整定
1.将功能码F0.03设置为“0”（选择操作面板控制方式），操作面板上的“运行命令通道”指示灯应发平光。
2.将功能码FH.09设置为“1”（选择电动机静止状态下的参数自整定功能）。
3.确认后按下操作面板的运行键RUN，变频器随即进入参数自整定状态，操作面板上的“运行状态”指示灯发平光。
4.参数自整定30秒后结束，变频器由运行状态自动转入停机状态。
(二)测试电动机的旋转方向
1.应在操作面板控制方式下，通过面板的点动键JOG进行此项测试。
2.电动机宜在空载状态下进行此项测试。
3.由于功能码F0.04（旋转方向设置）仅适用于操作面板运行命令通道和串行口运行命令通道，对端子运行命令通道无效，所以要求在测试、设置、调整电动机旋转方向时做到：操作面板运行命令通道设置的旋转方向与端子运行命令通道设置的旋转方向应一致，并且与电动机旋转的正方向一致。
4.以上检测调试项目完成后，应根据现场实际情况确定并最终设置运行命令通道，核对无误后进行确认。
三、故障和异常处理
1.直流24V继电器K5线圈的正负极接反：现象是继电器虽然能够起动，但是继电器壳内的发光二极管不亮。
将线圈电源线对调后，恢复正常。
2.多功能输入端子无24V工作电源：现象是在操作面板控制方式下变频器能够正常起动，在端子控制或DCS控制方式下均无法起动。
经认真分析和仔细检查发现，变频器内部CN6端子排的P24端子与PLC端子之间的U型连线接触不良，导致多功能输入端子和正、反转/停止命令端子均无直流24V工作电源。
将连接端子螺丝紧固后，变频器工作正常。
3.交流220V继电器K2的常开与常闭接点接错：现象是当变频器选择“本地”控制方式时，反应“DCS控制回路备妥”信号的继电器K2线圈不带电，其常开接点也不应闭合；但是由于将该接点错接为常闭接点，致使该回路处于通路状态，导致多功能输入端子X2的功能（CCI给定）被锁定，造成操作面板控制和端子控制状态下，均无法调节变频器输出频率。
查明原因并正确接线后，操作面板控制和端子控制状态下的频率给定功能恢复正常。
4.变频器内本应接到CN6端子排FWD端子上的导线，误接到X6端子上：现象是在操作面板控制方式下，电动机能够正常起、停；但是在端子控制方式下，按下起动按钮后电动机却不能起动。
经过认真分析和查找，发现厂家在配线时，将本应接到CN6端子排FWD端子上的导线，误接到X6端子上。
改为正确接线后，在端子控制方式下的起、停操作均正常。
5.死机（乱码）：现象是无论采用那种控制方式，变频器均不能运行。
原因是在查找故障的过程中，多次修改设置的参数，在诸多因素的共同作用下导致死机（乱码）。
处理方法就是将功能码FP.02的功能设置为2（恢复出厂设定值），确认后再重新设置相关参数。
四、注意事项
1.要严格、认真、细致的按照变频器检测、调试的项目及要求逐项完成，不能简化或漏项；发现问题或异常现象，要认真分析、仔细查找，不能草率处理。
2.为防止其他非专业人员对已设置的参数进行修改，应将参数写入保护。
3.若电动机与机械负载无法分离或对机械负载的旋转方向有严格规定，在通电试转前，必须通知相关人员到现场，采取措施后方可进行试转。
4.变频器功能码是依据负载性质、运行特点及相关要求进行参数设置，所以要因机而异。
5.对已设置的功能及相关参数（包括修改后的参数），要认真记录并存档。
请参阅《吉林市威电工业控制技术公司（280KW引风机控制原理图）》《余热发电工程（变频电机控制原理图）》《EV2000系列通用变频器用户手册》《余热（下册）》。
撰写：李竟
2009年8月20日。
