F3速锐典型电器系统介绍

全车电路图第一节继电器合保险丝位置图（1）发动机室继电器位置图见图11-1-1。

图11-1-1 发动机室继电器盒位置图（2）驾驶室继电器位置图见图11-1-2。

图11-1-2 驾驶室继电器位置图（3）车身继电器位置图见图11-1-3图11-1-3 车身继电器位置图11-1-4 配电盒继电器和保险丝位置图（该视图为沿着进线方向看）图11-1-5 配电盒总成原理图继电器、保险丝位置布置图： A05前雾灯继电器 启动继电器暖风继电器（除霜除雾）小灯继电器 接插件固定支架Ⅰ（BYDF3-4016312）燃油泵继电器 门窗继电器空位1#点火继电器后除霜继电器图11-1-6 仪表板接线盒继电器和保险丝位置图图11-1-6 仪表板接线盒继电器和保险丝位置图2E 162H 212H 192H 182H 152D 52E 152B 72B 62B 22C 152C 52C 82B 52G 102D 42F 132F 12F 22F 42F 82H 12H 142G 32G 42C 112E 182B 82D 32A 22H 202H 92H 52C 142C 92E 142C 192C 62E 22G 82D 62G 52F 142F 62F 112C 102C 122F 162H 22E 82A 12C 72H 102F 52G 72G 12G 6接线盒总成（BYDF3-3722400）原理图-1继电器、保险丝位置布置图： A082F 92E 102E 32G 92H 62H 72E 42C 42E 132B 102B 92B 32H 162C 12E 52E 72H 112H 122C 32F 72F 32F 102E 172D 22B 122D 12B 12E 122B 112B 42E 92E 62C 132C 182G 22C 202E 12H 222H 32H 8图11-1-7 仪表板接线盒内部电路图第二节连接器图BA1 BB1BC1 BC2*BD1代号线束连接（接头位置）BA1 左后门和地板配线（车身B柱左侧）BB1 右后门和仪表板配线（车身B柱右侧）BC1 左前门和仪表板配线（车身A柱左侧）BC2* 左前门和仪表板配线（车身A柱左侧）--豪华型BD1 右前门和仪表板配线（车身A柱右侧）* ----豪华型接头表： C08BE1 BF1◇654123465231BG1◇ BH1◇3213212121BI1◇9108756432110987653421◇ --舒适型BJ1◇ BJ2◇BJ3 BJ4BK1代号线束连接（接头位置）BJ1◇地板和仪表板配线（左踏板）--舒适型BJ2◇地板和仪表板配线（左踏板）--舒适型BJ3 地板和仪表板配线（左踏板）BJ4 地板和发动机配线（靠近接线盒）BK1 翼子板和仪表板配线（组合仪表后）◇ --舒适型接头表： C10BL1BL2BL3BL41098765432132110956874代号 线束连接（接头位置）BL1 发动机和仪表板配线（手套箱后侧） BL2 发动机和仪表板配线（手套箱后侧） BL3发动机和翼子板配线（保险丝盒中部）BL4◇ 安全气囊和仪表板配线（中控面板后）接头表： C11EA2EA1EA1EA2EA1：发动机和翼子板配线EA2：发动机和翼子板配线图11-2-5接头表： C12接头表： C14 2A 2B 2C2D 2E 2F2G 2H 2I21A1A2BA A32431A431833434195352063621737228233893924104025114126122742132843142944153045217321311646A51221A6A7A8A11A B C D 1243A12A1312A151234567891211101413A161234A1712A18A192112A2012345A211234576A22A2367543211234576A2412436578302928272691012111314151716182120192223252443424138394036373534333231A2512A2912A28A3012A3112A32A332189756342119201816171514131112102425232221262728293031323334353736403938A341234A3512B2(a)（a ）12345678B612B8123654B15B16456321ABCC1ABCC312C412C512B42134B51234C61243657981012111314151716C810121113141512436579816171812436578C989756342119201816171514131112102425232221262728293031323334353736403938C7321C1089756342119201816171514131112102425232221262728293031323334353736403938C1112436578161513141112109C121012111314151612436579817182019323130292827262122232524C13C149101211141315168756342112345678C1587563421916151413111210D1（b ）12F5F62132145F712F9F10211243F11F122112F13H1D7D812D9653421D10D112112D1221D13D5D612F1F22112F3F421H2H4H3342165H51234H61234H712345H812D14D1521123E2E389756342111101514131216242523222126272829303119201817323839403637353433414243454448474650515249697271706667686465636261535455575660595873E6（从进线方向视图）12E14112I5I62112I8I721ABCDI91212H11H12H14H13212112I1I22654321I11124356101211798I1212436578161513141112109I12*321I13A B A A A B B B B B A A A AC D D D C C C C C C D D D CF E E E E F F F F E E E EF J1J2J3AB K121L1L212L321L4123456H912H1012435679810216543M1M212N312435106798N512M321N1（d ）215347689121314151011161718N6P2P353421P5P61243553421P7534211612131415101167981718P8126435P9P10534621R2R32112436579810R5R10R11123654R13R1445632112436578R17126435P12P1153462112P13P142112R11221R18R191212R20R212121341089756R23125634R2412435106798R2553421R26123451210116798R27321564R28S2S3123S41231234S71212U1U4U621321W1带*的为舒适、豪华型A B C T1T221T312387564T4T6T5122112436579810111312192018161714152122T101234T12T1343211234T1412T15（f ）。

电器原理图目录第一节维修手册说明 (2)第二节电器件位置分布图 (3)第三节继电器、保险丝位置分布图 (6)一、仪表板配电盒 (6)二、前舱配电盒 (12)三、仪表板线束外挂继电器座及外挂保险盒（473 与 TI MT 一致） (18)四、前舱外挂继电器盒 (21)五、前舱配电盒Ⅱ（仅 TI） (23)第四节低压线束布置图 (25)第五节整车搭铁位置分布图 (71)第六节电器原理图 (77)第一节维修手册说明●本手册中的线束零部件明细编号规则参照 BYDXS-SG-001-2008 中的要求。

●本手册中的接插件命名、配电盒接口命名、电路维修图中保险，继电器等回路元素编码规则参照BYDXS-SG-001-2008 中的要求。

●本手册中的接插件孔位定义按照比亚迪汽车工程研究院电器部线束科默认数法来原则来定义，但对于特殊接插件的孔位定义规则参照 BYDXS-SG-008-2008 中的要求来。

●本手册中的电路维修图配置包括 473 电喷系统（*1）、476ZQA （*2）、476ZQA+DCT（*3）、旗舰款（*4），未注说明者泛指豪华款和舒适款。

动力总成包括 MT-473QE、476ZQA 系列。

ABS 系统为 BOSCH 9 系列。

●本手册中的电路维修除电路图外还包括用电器接地网络图，仪表板配电盒内部配电图。

●本手册中的电路图中的线色说明如下：比亚迪汽车速锐轿车维修手册第二节电器件位置分布图一、前舱123●电器件位置分布图 1（前舱）1-TCU 电机电源模块（476ZQA+6DT25）3-电喷 ECU（476ZQA）2-前舱配电盒备注：473 配置无 TCU，电喷 ECU 位置与 TCU 电机电源模块位置相同，比亚迪汽车速锐轿车维修手册二、驾驶室678453910 211112 151413●电器件位置分布图 2（驾驶室—仪表台、地板）1-仪表板配电盒及 BCM 模块9-网关2-组合开关10-I-KEY ECU3-组合仪表11-空调面板4- EPS ECU12-P 档电机控制器5- DAB13-倒车雷达 ECU6-多功能显示屏14-功放7-多媒体主机总成（豪华款、旗舰款）15- SRS ECU8-PAB比亚迪汽车速锐轿车维修手册三、顶棚613524●电器件位置分布图 3-1（顶棚）1-前室内灯4-高频接收器2-后室内灯5-胎压模块（旗舰型）3-天线放大器（旗舰型）6-天窗电机（豪华型及以上配置）比亚迪汽车速锐轿车维修手册第三节继电器、保险丝位置分布图一、仪表板配电盒1●仪表板配电盒位置示意（1）仪表板配电盒比亚迪汽车速锐轿车维修手册（1）仪表板配电盒总成1.1 接插件编号示意图I C B DX N F E H GR S QJ K AM T P比亚迪汽车速锐轿车维修手册1.2.保险、继电器编号及规格（473）K2-8闪光继电器K2-1电喷K2-2K2-3预留主继电器Ⅱ预留K2-4电喷K2-5电动车K2-6油泵K2-7启动机主继电器Ⅰ窗继电器继电器继电器F2/23F2/33F2/122/22F/11F2比亚迪汽车速锐轿车维修手册熔断器继电器比亚迪汽车速锐轿车维修手册1.3.保险、继电器编号及规格（TI）K2-8闪光继电器K2-1电喷K2-2预留K2-3预留主继电器Ⅱ继电器继电器K2-4电喷K2-5电动车K2-6油泵K2-7启动机主继电器Ⅰ窗继电器继电器继电器/23F2/33F222/12FF2/1比亚迪汽车速锐轿车维修手册熔断器继电器比亚迪汽车速锐轿车维修手册二、前舱配电盒●前舱配电盒位置示意图比亚迪汽车速锐轿车维修手册（1）前舱配电盒 2.1 接插件编号示意图IJHFDC BG接蓄电池+比亚迪汽车速锐轿车维修手册2.2 保险，继电器示意图（473）备用 F 1/7 F 1/6F 1/5 F 1/4F 1/3F 1/2F 1/1 备用备用 备用 备用F1/9F1/8K 1-4K 1-3F 1/12 F 1/11F 1/10F 1/18 F 1/16F 1/20F1 /13K 1-2K 1-1F 1/19 F 1/17 F 1/15F/14F 1/21K 1-5F 1/23-1 F 1/23-2F 1/22-2F 1/22-1比亚迪汽车速锐轿车维修手册熔断器继电器比亚迪汽车速锐轿车维修手册2.3 保险、继电器示意图（TI ）备用 F 1/7 F1/6 F1/5F 1/4F 1/3 F 1/2 F 1/1 备用备用 备用 备用1/9FF1/8K 1-4K 1-3F 1/12 F 1/11F 1/10F 1/18 F 1/16F1 13/K 1-2F 1/151/F14F 1/21 K 1-1F 1/20F 1/19F 1/17K 1-5F 1/23-1 F 1/23-2F 1/22-2F 1/22-1比亚迪汽车速锐轿车维修手册熔断器继电器三、仪表板线束外挂继电器座及外挂保险盒（473 与 TI MT 一致）21● 仪表板线束外挂继电器座及外挂保险盒位置示意图1-外挂继电器座 1（左、右转向灯继电器） 2-外挂继电器座 2（外后视镜加热继电器）外挂继电器座 1KG-5 59a73a59c右转 W/B10 W/GW/B80.85x2 0.50.85x2向灯 157继电 49R/L左转器 2Br0.57 向灯0.5597359b继电器W/BW/GW/B350.85x260.85x20.5x2KG-6KG-1178IG1继120W 302电器5.0 32 Y/R B0.5 790.5B/Y5.04外挂继电器座 2（473 与 TI MT ）KG-710874301121外后Y/R BR视镜11 0.5 0.50.575加热 83继电 B/R12 O7 KG-2器座1.250.5 IG276 77 170a 继电 13 B/Y L/B 15W 6器座1.250.50.5KG-3170WACC11.25x2 继电81器座2W/R1.25119 112 3003 W/B R B 50.5 1.25 0.5外挂继电器 2（TI DCT ）KG-774外后 85 378 415a 8688a Y/R 10 Y/B L 811 0.5视镜 0.5 0.5 加热 41088 75P 档继电Gr12 O887 电机 器座 1.250.5继电4157677器座B/YL/B 15 88a L60.50.5 851.25 KG-8比亚迪汽车速锐轿车维修手册仪表板线束小配电盒（仅 TI+DCT）11-小配电盒KG4-2KG4-1常电ACC IG2比亚迪汽车速锐轿车维修手册四、前舱外挂继电器盒1●前舱小继电器盒及保险盒位置示意图1.1 外挂继电器盒（TI）62KC-164KC-288a B/W接1#88a W接2#12.0风扇6 2.0风扇6465继电88882W继电7L器2.0器59a 2.073a5968a663Y/B L 5 8Y/B G G/B10 86 0.850.5850.852.00.58563KC-369KC-4 88a Y/B接3#88a G/Y接4#11 2.0风扇16 2.0风扇8869继电8870继电12G/Y器17B/R器2.0 2.073 59b6859c7113Y/B L 1518Y/B L/W G/B2086 0.850.5850.852.00.5851.2 外挂继电器盒（473 带前雾灯）KC-12688a L 接前1 1.25x2雾灯 88 14继电2 Y 器1.25x 214a 18 3 YL/B861.250.5 85五、前舱配电盒Ⅱ（仅 TI）前舱配电盒ⅡK3-2K3-1制动真空泵108冷却液循继电器（DCT L/B环泵继电配置，MT预器0.85留）87j84Y/B L/W1.251030.5L/B0.85144143Y/B B/W2.5 2.5制动真冷凝冷却空泵、风扇TCU风扇冷却液保险30A保险循环泵30A30A（DCT配置，MT预留） 30A第四节低压线束布置图●线束布置图——5A 整车线束分布图序号内容序号内容1左前门线束10后风挡加热负极线2右前门线束11前横梁线束3左后门线束12发动机线束4右后门线束13后保险杠小线5顶棚线束14变速箱搭铁线6仪表板线束Ⅱ15蓄电池负极线7仪表板线束16发动机搭铁线8地板线束9前舱线束●线束布置图 4.1 ——左前门线束比亚迪汽车速锐轿车维修手册51106122112110112316图 4.1 左前门线束序号编码名称数量备注No.Coding Description Qty Rem1T2K接仪表板配电盒 K12T2J接仪表板配电盒J13TJ01接仪表板线束 GJ0414TJ02接磁卡探测天线15T01接门锁电机16T02接左前高音扬声器17T03接左前门玻璃升降器1开关8T04接门灯1旗舰9T05接左前门外后视镜110T06接玻璃升降器电机111T07接左前扬声器112T10接门扣手氛围灯1旗舰比亚迪汽车速锐轿车维修手册●线束布置图 4.2 ——右前门线束比亚迪汽车速锐轿车维修手册图 4.2 右前门线束序号编码名称数量备注No.Coding Description Qty Rem1UJ01接仪表板线束 GJ1012UJ02接仪表板线束GJ0913UJ03接车外磁卡探测天线4U01接右前门玻璃升降器1开关5U02接右前门锁电机16U03接右前高音扬声器17U04接门灯1旗舰8U05接右前门外后视镜19U06接玻璃升降器电机110U07接右前中低音扬声器111U08接右前摄像头1旗舰12U10接门扣手氛围灯1旗舰比亚迪汽车速锐轿车维修手册●线束布置图 4.3 ——左后门线束1310317146201892321122比亚迪汽车速锐轿车维修手册比亚迪汽车速锐轿车维修手册●线束布置图 4.4——右后门线束131013617144 20972321122比亚迪汽车速锐轿车维修手册比亚迪汽车速锐轿车维修手册●线束布置图 4.5——顶棚线束比亚迪汽车速锐轿车维修手册比亚迪汽车速锐轿车维修手册●线束布置图 4.6——仪表线束ⅡHe01He02He03HeJ01图 4.6 仪表线束Ⅱ序号No.编码名称数量备注Coding Description Qty Rem1HeJ01接仪表板线束 GJ0812He01接光照强度传感器13He02接日光照射传感器13He03多功能屏1比亚迪汽车速锐轿车维修手册●线束布置图 4.7——仪表板线束比亚迪汽车速锐轿车维修手册G2X G2N164712111319 12162520241719283327 20263434373840 27333541434445 3639GJ03GJ14GJ01GJ04 1414G2M131585610 914123G2PG2Q1131141151181191201211221231B/R W Y/G B W/B Y/R R G/R G140.50.50.50.50.50.50.50.50.85 4131081091251261242371274141291301313015Y/L L/R Sb P/B P/L L/B W/R L L W/G Gr Y0.50.50.50.50.50.50.50.50.50.50.50.5G39G2SG2A G411612712GJ08G45G2TG2R1236G16G59612GJ06GJ13GJ05235234220219P G/B Br/W L/W0.50.50.50.5GJ02G18G20GJ154112 1385121491105G40G21G25181103 916112046G65G24G57G27G03G10 14G281421 G53435812G62G5 8G3611613247G11B19BAT+1021G15AG22G44G23G47G313203163173193222571W/L W W/B B/Y L R/B0.50.50.50.50.50.5321408409123a333318323969B B B G Y B G R180.50.50.50.50.50.50.50.5G43G81G32G55G232121336G06G29G60101201114G35B510G4612G07G42G38G636 14712G5016712GJ09G491111385914121222GJ11比亚迪汽车速锐轿车维修手册比亚迪汽车速锐轿车维修手册比亚迪汽车速锐轿车维修手册●线束布置图 4.8——地板线束比亚迪汽车速锐轿车维修手册地板线束（1）K2F K2E K2HK21KJ1413613713513492939495171O/R Y/B V/R V/B Y/B Y/R L/R L/B160.50.50.50.50.50.50.50.517969798998182838432 G/B P R Y/R G/Y L/Y Lg/Y L/Y80.50.50.50.50.50.50.50.516KJ07KJ04KJ15K17K51012011K37KJ0841 151131Gr850.31461471481491501529Y/L Y/O Y/G L/W L/O L18121490.30.30.30.30.30.3。

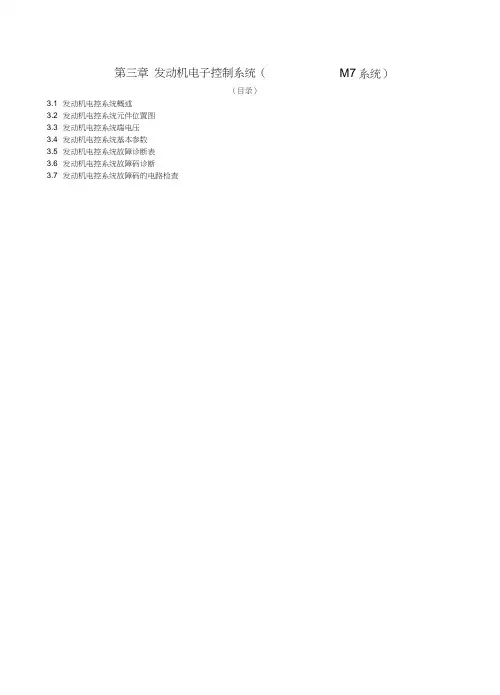

M7系统）第三章发动机电子控制系统（（目录）3.1 发动机电控系统概述3.2 发动机电控系统元件位置图3.3 发动机电控系统端电压3.4 发动机电控系统基本参数3.5 发动机电控系统故障诊断表3.6 发动机电控系统故障码诊断3.7 发动机电控系统故障码的电路检查3.1发动机电控系统概述M7发动机管理系统是一个电子操纵的汽油机控制系统，它提供许多有关操作者和车辆或设备方面的控制特性，系统采用开环和闭环（反馈）控制相结合的方式，对发动机的运行提供各种控制信号。

该系统以扭矩为主控制系统，即通过将发动机的各种需求转化为扭矩或效率的控制变量，然后这些变量首先在中央扭矩需求协调器模块中进行处理。

M7系统可将这些相互矛盾的要求按优先顺序排列，执行最重要的一个要求，通过扭矩转化模块得到所需的喷油时间、点火正时等发动机控制参数。

该控制变量的执行对其它变量没有影响。

系统的主要功能有：•以扭矩为基础的系统结构•排放控制功能•由进气压力传感器确定汽缸负荷量•催化器加热•在静态与动态状况下改进了的混合气控制•碳罐控制功能•怠速控制•■闭环控制•跛行回家•燃油逐缸顺序喷射•通过增量系统进行速度传感•点火正时，包括逐缸爆震控制发动机控制方式为：•故障诊断功能包含控制系统为：•控制及信号采集系统•供油系统供油系统1油泵总成1管路］1油轨总成11 1 ----------------------- 1喷嘴回油管油轨油压调节器进油管滤清器油泵油位传感器•点火系统•进气控制系统•排放控制系统•故障诊断通信系统•以扭矩为基础的系统结构图喷油时间扭矩轉换分乱断油点火正时cQA◎B匸D >nDOA:怠速步进电机B :节气门传感器 C:进气温度、压力传感器发动机电控系统位置布置图 2曲体仪宜 冲押涯遁厲第二节 发动机电控系统元件位置图竝乜总压力 g 監「.g 暮 -首气门住蜀 / —恂惑黑兽遲按斜用足电盘K :喷嘴L :发动机ECM发动机电控系统位置布置图3D:冷却液温度传感器E凸轮轴位置传感器 F :点火线圈G :爆震传感器H :曲轴位置传感器I :前氧传感器J :碳罐控制阀L:发动机ECM （从进线方向）发动机电控系统位置布置图 3 （续）发动机电控系统位置布置图33.3发动机电控系统端电压Pin4 Pin5Pin24Pi n6 Pin25 Pin44 Pin633.4 发动机电控系统基本参数1 .进气压力温度传感器1）极限数据2 表210 (T-40 0 40 QQ 12C°C图1进气温度传感器特性曲线2 .节气门位置传感器1 ）极限数据231）极限数据24 •爆震传感器1）极限数据735 .氧传感器1）极限数据表923氧传感器的使用寿命跟汽油含铅量有关，见下表12。

全车电路图目 录第一节 继电器、保险丝位置分布图 ……………………………………… 第二节 电路布置图 ………………………………………………………… 第三节 接线盒接头介绍 …………………………………………………… 第四节 电气接头零件号 …………………………………………………… 第五节 电气说明 …………………………………………………………… 第六节 检修电路图 …………………………………………………………第一节 继电器、保险丝位置分布图● 继电器、保险丝位置分布图1（发动机室）● 继电器、保险丝位置分布图2（F3/F3-R、驾驶室-仪表台、地板）①接线盒总成 ②闪光继电器 ③倒车雷达 ④A/C控制器⑤A/C控制模块 ⑥接插件固定支架Ⅰ（挂继电器）⑦发动机ECM ⑧车身防盗控制器 ⑨GPS主机及支架总成 ⑩安全气囊电子控制单元车速转换器●继电器、保险丝位置分布图4（配电盒总成）配电盒总成（如右图） 序号 内容 序号内容1 A/C 电磁离合器继电器 20 左前远光保险丝（10A）2 前大灯继电器 21 右前远光保险丝（10A）3 备用保险丝（10A） 22 右前近光保险丝（10A）4 备用保险丝（15A） 23 左前近光保险丝（10A）5 备用保险丝（20A） 24 空位（保险丝）6 备用保险丝（25A） 25 空位（保险丝）7 3号风扇继电器 26 前大灯熔断器（40A）8 空位（继电器） 27 空位（保险丝）9 电喇叭继电器 28 电喷保险丝（德尔福系统为15A，联电系统为30A）10 2号风扇继电器 29 室内灯保险丝（15A） 11 空位（继电器） 30 IG2#电源保险丝（30A）12 1号风扇继电器 31 空位（保险丝） 13 EPS 保险丝（60A） 32 电喇叭保险丝（10A） 14 电子风扇保险丝（30A） 33 警示灯保险丝（10A） 15 ABS 保险丝（德尔福系统为空位，博世系统为25A） 34 空位（保险丝） 16 ABS 保险丝（德尔福系统为60A；博世系统为40A） 35 AT 保险丝(25A) 17 备用保险丝（30A） 36 主电源熔断器（100A）18 备用保险丝（7.5A） 37 AT 继电器 19拔片器（保险丝）38电喷主继电器接线盒总成背面（如右图） 序号 内容 序号内容1 EPS 保险丝（10A）131#点火电源保险丝（25A）2 车载ECU 保险丝（10A） 14 后雾灯保险丝（15A） 3 仪表保险丝（10A） 15 前雾灯保险丝（10A） 4 电动座椅保险丝（25A） 16 起动电源保险丝（7.5A） 5 空位（保险丝） 17 空调保险丝（10A） 6 空位（保险丝）18 2#点火保险丝（20A） 7 车载诊断系统保险丝（7.5A）19 除霜补偿保险丝（10A） 8 雨刮保险丝（20A） 20 大灯控制系统保险丝（5A）9 小灯保险丝（15A） 21 点烟器保险丝（15A） 10 制动灯保险丝（15A） 22 暖风熔断器（40A） 11 车门保险丝（25A） 23 后窗除霜熔断器（30A） 12 2#门窗电源保险丝（30A）241#门窗电源熔断器（30A）①燃油泵继电器②门窗继电器③空位（继电器）④后除霜继电器⑤1#点火继电器⑥闪光继电器安装支架●继电器、保险丝位置分布图5（接线盒总成）①前雾灯继电器②启动继电器③小灯继电器④暖风继电器（除霜除雾） ●继电器、保险丝位置分布图6（接插件固定支架Ⅰ）第二节 电路布置图●电路布置图1——F3全车电路布置图1（F3全车） 序号 内容 序号 内容1 发动机线束 9 左后门线束2 翼子板线束 10 后风窗玻璃加热线束搭铁线3 仪表板线束 11 后保险杠小线4 地板线束 12 光照强度传感器小线5 顶棚线束 13 日光照射传感器小线6 右前门线束 14 空调小线7 左前门线束 15 左后轮轮速传感器线束8 右后门线束 16 右后轮轮速传感器线束●电路布置图2——F3-R全车：电路布置图2（F3-R全车）序号 内容 序号 内容1 发动机线束 9 左后门线束2 翼子板线束 10 玻璃小线3 仪表板线束 11 后保险杠小线4 地板线束 12 光照强度传感器小线5 顶棚线束 13 后盖连接线束6 右前门线束 14 后盖线束7 左前门线束 15 左后轮轮速传感器线束8 右后门线束 16 右后轮轮速传感器线束●电路布置图3——发动机线束电路布置图3（德尔福系统）序号 件号 内容 序号 件号 内容 A2 0447104 接压缩机 I7 15305086 接3号喷嘴 A3 12052643 接碳罐控制阀 I8 15305086 接4号喷嘴 A8 12162833 接进气温度压力传感器I9 12162188 接怠速控制阀 A11 3724321（φ8.5）接发电机 B 端 K1 12052644 接爆震传感器 A12 6195-0030 接发电机 N1 PB625-02027 接倒车灯开关 A13 PP2006901 接蓄电池电瓶端 P2 DJ3011A-4-21 接动力转向开关 C1 12059595接凸轮轴位置传感器 S2 DJ4341（φ8.5）接启动机端 C3 12110293 接曲轴位置传感器 S3 0338102 接启动机E2 282191-1 接冷却液温度传感器T1 12065287 接节气门位置传感器E3 0338102 接机油压力T2 DJ7031-3.5-21 接车速传感器E6 15357131 接电喷ECU BG1 DJ4355A-2Sn DJ4355A-1Sn 搭铁 H6 1216-2144 接前氧传感器 BL1 7283-1405-40 接仪表板线束 I1 DJ7023-3.5-20 接1#点火线圈 BL2 0446004 接仪表板线束 I2 DJ7023-3.5-20 接2#点火线圈 BL3 7283-1405-40 配电盒1# I5 15305086 接1号喷嘴 EA1 J0504701 配电盒3# I6 15305086接2号喷嘴EA2J0504501配电盒2#● 电路布置图3-1 ——发动机线束 电路布置图3（联电系统）序号 件号 内容 序号件号 内容 A2 0447104 接压缩机 I7 DJ7023-3.5-20 接3号喷嘴 A3 DJ7023-3.5-20 接碳罐控制阀 I8 DJ7023-3.5-20 接4号喷嘴 A8 368162-1 接进气温度压力传感器I9 444046-1 接怠速控制阀 A11 3724321（φ8.5）接发电机 B 端 K1 DJ7031-3.5-21 接爆震传感器 A12 6195-0030 接发电机 N1 PB625-02027 接倒车灯开关 A13 PP2006901 接蓄电池电瓶端 P2 DJ3011A-4-21 接动力转向开关 C1 368161-1 接凸轮轴位置传感器 S2 DJ4341（φ8.5）接启动机端 C3 DJ7031-3.5-21 接曲轴位置传感器 S3 P01FB-A 接启动机E2 1452050-1 接冷却液温度传感器T1 DJ7031-3.5-21 接节气门位置传感器E3 P01FB-A 接机油压力T2 DJ7031-3.5-21 接车速传感器E6 368290-1 接电喷ECU BG1 DJ4355A-2Sn DJ4355A-1Sn 搭铁 H6 144998-5 接前氧传感器 BL1 7283-1405-40 接仪表板线束 I1 DJ7023-3.5-20 接1#点火线圈 BL2 0446004 接仪表板线束 I2 DJ7023-3.5-20 接2#点火线圈 BL3 7283-1405-40 配电盒1# I5 DJ7023-3.5-20 接1号喷嘴 EA1 J0504701 配电盒3# I6 DJ7023-3.5-20接2号喷嘴EA2J0504501配电盒2#电路布置图3-1（AT）序号 件号 内容 序号件号 内容A2 0447104 接压缩机 I7 DJ7021L-2.5-21 接3号喷嘴 A3 DJ7023-2-21 接碳罐控制阀 I8 DJ7021L-2.5-21 接4号喷嘴A8 M20001283 接进气温度压力传感器I9 M20001302 接怠速控制阀A11 3724321（φ8.5） 接发电机 B端 J7 DJ7141-2.3-2122 发动机1号连接器 A12 6195-0030 接发电机 J8 DJ7141-2.3-2122 发动机2号连接器 A13 PP2006901 接蓄电池电瓶端 K1 M20000566 接爆震传感器C1 M20000375 接凸轮轴位置传感器P2 DJ3011A-4-21 接动力转向开关 C3 M20000356 接曲轴位置传感器 S2 DJ4341（φ8.5） 接启动机B端D16 M20000376 接档位开关 S3 P01FB-A 接启动机D17 M20001079 接档位电磁阀 T1 M20000228 接节气门位置传感器E1 :DJ7025-2-21 接EGR阀 T7 M20000375 接输入轴速度传感器E2 M20000101 接冷却液温度传感器T8 M20001073 接输出轴速度传感器E3 P01FB-A 接机油压力 BG16DJ431-6BSn 搭铁E5 M20001282 接电喷ECU-A BG17DJ431-6BSn 搭铁E10 M20001279 接电喷ECU-B BG18DJ431-6BSn 搭铁E7 M20001280 接电喷ECU-C BG19DJ431-6BSn 搭铁E8 M20001281 接电喷ECU-D BG20DJ431-6BSn 搭铁E9 P01FB-A 接冷却液温度进仪表BG21DJ431-6BSn 搭铁H6 M20000357 接前氧传感器 BL1 7283-1405-40 接仪表板线束H7 M20000357 接后氧传感器 BL2 0446004 接仪表板线束I1 M20001088 接1#点火线圈 BL3 7283-1405-40 配电盒1#I2 M20001088 接2#点火线圈 EA1 J0504701 配电盒3#I5 DJ7021L-2.5-21 接1号喷嘴 EA2 J0504501 配电盒2#I6 DJ7021L-2.5-21 接2号喷嘴● 电路布置图4 ——翼子板线束电路布置图4序号 件号 内容 序号 件号 内容A1 7283-7028-30 接室外温度传感器 H4 DJ7013-6.3-2195接2#电喇叭A4 DJ7042Y-2.2-21 接空调压力开关 H11 DJ7029D-2.8-21 接左前组合灯A5 54210064 接 ABS ECU H12 DJ7029Y-2.8-21 接左前组合灯A6 DJ7021-2.2-11 接左前轮轮速传感器 H13 DJ7029D-2.8-21 接右前组合灯A7 DJ7021-2.2-11 接右前轮轮速传感器 H14 DJ7029Y-2.8-21 接右前组合灯B2 M23374 接制动液位警告开关 R1 DJ7021Y-4.8-11 接冷却风扇F1 DJ7023-2-21总成 接左前位置灯 R2 DJ7021Y-4.8-21 接电子风扇调节电阻 F2 DJ7023-2-21总成 接右前位置灯 R3 DJ7021Y-4.8-21 接冷凝风扇F3 DJ7023-2-21总成 接左前雾灯 W1 M23334 接洗涤液电机F4 DJ7023-2-21总成 接右前雾灯 BG2 DJ4355A-2Sn 搭铁F5 DJ7021-2.2-21 接左前转向灯 BG3 DJ4355A-1Sn 搭铁F6 DJ7021-2.2-21 接右前转向灯 BG4 DJ4355A-2Sn 搭铁F7 0445205 接前雨刮器 BG5 DJ4355A-1Sn 搭铁F12 DJ7024-3.5-20 接左侧转向灯 BJ4 6520-0349 接地板线束F13 DJ7024-3.5-20 接右侧转向灯 BK1 DJ7221-2/6.3-21接仪表板线束H1 DJ7013-6.3-2195 接1#电喇叭 2A DJ7021-9.5-21 接接线盒H2 DJ7013-6.3-2195 接1#电喇叭 2C MG651080 接接线盒H3 DJ7013-6.3-2195 接2#电喇叭● 电路布置图4——翼子板线束（适用于F3系列车型-EPS-BOSCH ABS）电路布置图4-1序号 件号 内容 序号 件号 内容A4 DJ7042Y-2.2-21 接空调压力开关 H11 DJ7029D-2.8-21 接左前组合灯A5 54210064 接 ABS ECU H12 DJ7029Y-2.8-21 接左前组合灯A6 DJ7021-2.2-11 接左前轮轮速传感器 H13 DJ7029D-2.8-21 接右前组合灯A7 DJ7021-2.2-11 接右前轮轮速传感器 H14 DJ7029Y-2.8-21 接右前组合灯B2 M23374 接制动液位警告开关 R1 DJ7021Y-4.8-11 接冷却风扇C2 71003419024 接EPS电源 R2 DJ7021Y-4.8-21 接电子风扇调节电阻 F1 DJ7023-2-21总成 接左前位置灯 R3 DJ7021Y-4.8-21 接冷凝风扇F2 DJ7023-2-21总成 接右前位置灯 W1 M23334 接洗涤液电机F3 DJ7023-2-21总成 接左前雾灯 BG2 DJ4355A-2Sn 搭铁F4 DJ7023-2-21总成 接右前雾灯 BG3 DJ4355A-1Sn 搭铁F5 DJ7021-2.2-21 接左前转向灯 BG4 DJ4355A-2Sn 搭铁F6 DJ7021-2.2-21 接右前转向灯 BG5 DJ4355A-1Sn 搭铁F7 0445205 接前雨刮器 BG16 DJ4356Sn 搭铁F12 DJ7024-3.5-20 接左侧转向灯 BG22 DJ4355-2Sn 搭铁F13 DJ7024-3.5-20 接右侧转向灯 BG23 DJ4355-2Sn 搭铁H1 DJ7013-6.3-2195 接1#电喇叭 BJ4 6520-0349 接地板线束H2 DJ7013-6.3-2195 接1#电喇叭 BK1 DJ7221-2/6.3-21接仪表板线束H3 DJ7013-6.3-2195 接2#电喇叭 2A DJ7021-9.5-21 接接线盒H4 DJ7013-6.3-2195 接2#电喇叭 2C MG651080 接接线盒● 电路布置图5——仪表板线束（适用于F3经济、舒适型）电路布置图5(F3经济、舒适型)序号 件号 内容 序号 件号 内容A16 MG651110 接A/C控制器 R23 DJ7103-2.3-21 接 CD机总成A18 7283-5845 接空调蒸发器温度传感器DJ7082-3.5-20 接收放机、卡带机A21 DJ7051-2.3-21 接A/C开关 R24 0446203 接 CD机总成A30 6520-0564 接收音机天线 DJ7082A-3.5-21 接收放机、卡带机 A31 7141-2320 接烟灰缸照明灯 S4 6098-0964 接车辆防盗警示灯 B4 MG610281 接鼓风机电机 S7 0438503 接制动灯开关B5 6098-0514 接鼓风机调速电阻 T3 DJ7021A-2.8-21 接点火钥匙提醒灯 B6 DJ7081-4.8/2.3-21接鼓风机调速开关 T4 DJ7081-2.3-21 接闪光继电器B8 282365-1 接安全带开启开关 T10 DJ7221-1.3/1.8-21 接防盗-ECMC4 DJ7021-7.8/5-21 接点烟器 T12 0338403 接启动机继电器 C5 7283-8123 接点烟器背光灯 T13 0338403 接位置灯继电器 C6 0438703 接电子钟 U1 7283-1027 接未锁警告开关 C7 1318389-1 接组合仪表 BG10 DJ4355-1Sn 搭铁C8 6098-1998 接组合开关(灯光控制) BG11 DJ4355-2Sn 搭铁C9 6098-1164 接组合开关(雨刮控制) BG12 DJ4355-1Sn 搭铁C10 6240-1120 接出租车计价器 BG13 DJ4355-2Sn 搭铁D1 7183-7665-30 接诊断接口 BB1 DJ7141-4.8/2.3-11 接右后车门线束 D6 6520-0564 接右前门门灯开关 BC1 DJ7241-4.8/2.3-11 接左前门线束H5 DJ7061-2.2-21 接紧急灯开关 BD1 DJ7141-4.8/2.3-11 接右前门线束H7 15326423 接后氧传感器 BE1 DJ7021L-4.8-11 接顶棚线束H8 DJJ7053-6.3-2110接暖风机继电器 BJ3 DJ7141-4.8/2.3-21 接地板线束H9 6098-2303 接喇叭按钮 BK1 DJ7221-2/6.3-11 接翼子板线束I11 6098-1716 接点火锁挡位控制开关 BL1 7282-1405-40 接发动机线束I12 1318774-1 接车身控制模块 BL2 7282-5834 接发动机线束J1 DJ7141-2.3-2122 1号连接器 BM1 174465-1 接SRS配线J2 DJ7141-2.3-2122 2号连接器 2B 0438803 接接线盒J3 DJ7141-2.3-2122 3号连接器 2F 7283-1163 接接线盒P3 6520-0564 接驻车开关 2H MG651086 接接线盒R5 7283-7602 接电动后视镜控制开关 2G DJ7103-4.8-21 接接线盒R17 7283-7682-30 接后雾灯开关● 电路布置图6——仪表板线束（适用于F3-R休闲型、活力型）电路布置图6（F3-R休闲型、活力型）序号 件号 内容 序号件号 内容A16 MG651110 接A/C控制器 DJ70611-2.3-21 接 CD机总成A18 7283-5845 接空调蒸发器温度传感器R24DJ7082A-3.5-21 接收音机A21 1300-4208 接A/C开关 S4 6098-0964 接车辆防盗警示灯 A30 6520-0564 接收音机天线 S7 11835 接制动灯开关A31 7141-5070 接烟灰缸照明灯 T3 DJ7021A-2.8-21 接点火钥匙提醒灯 B4 MG610281 接鼓风机电机 T4 DJ7081-2.3-212 接闪光继电器B5 6098-0514 接鼓风机调速电阻 T10 DJ7221-1.3/1.8-21 接防盗-ECMB6 7283-1088 接鼓风机调速开关 T12 PP0338403 接启动机继电器 B8 282365-1 接安全带开启开关 T13 PPP0338403 接位置灯继电器 C2 DJ7021-2.3-21 接空调负离子发生器 U1 7283-1027 接未锁警告开关 C4 DJ7021-7.8/5-21 接点烟器 BG10DJ4355-1Sn 搭铁C5 7283-8123 接点烟器背光灯 BG11DJ4355-2Sn 搭铁C6 PP0438703 接电子钟 BG12DJ4355-1Sn 搭铁C7 1318389-1 接组合仪表 BG13DJ4355-2Sn 搭铁C8 6098-1998 接组合开关(灯光控制)BB1 DJ7141-4.8/2.3-11 接右后车门线束C9 6098-1164 接组合开关(雨刮控制)BC1 DJ7241-4.8/2.3-11 接左前门线束D1 7183-7665-30 接诊断接口 BD1 DJ7141-4.8/2.3-11 接右前门线束 D6 6520-0564 接右前门门灯开关 BE1 DJ7021L-4.8-11 接顶棚线束 H5 10933 接紧急灯开关 BJ3 DJ7141-4.8/2.3-21 接地板线束 H7 15326423 接后氧传感器 BK1 DJ7221-2/6.3-11 接翼子板线束H8 DJJ7053-6.3-211接暖风机继电器 BK2 6240-1120 接翼子板线束H9 6098-2303 接喇叭按钮 BL1 7282-1405-40 接发动机线束I11 6098-1716 接点火锁挡位控制开关BL2 7282-5834 接发动机线束I12 1318774-1 接车身控制模块 BM1 174465-1 接SRS配线 J1 DJ7141-2.3-2122 1号连接器 2B PP0438803 接接线盒 J2 DJ7141-2.3-2122 2号连接器 2F 7283-1161 接接线盒 J3 DJ7141-2.3-2122 3号连接器 2H MG651086 接接线盒 P3 6520-0564 接驻车开关 2G DJ7103-4.8-21 接接线盒R5 7283-7602 接电动后视镜控制开关R17 7283-7682-30 接后雾灯开关 DJ7103-2.3-21 接 CD机总成 R23DJ7082-3.5-20 接收音机● 电路布置图7——仪表板线束（适用于F3尊贵、旗舰型）电路布置图7（F3尊贵、旗舰型）序号 件号 内容 序号件号 内容A15 DJ7022-6.3-21 接空调水温传感器 R23 DJ7103-2.3-21 接VCD+GPS+收音机 A17 DJ70415-6.3-2.1 接鼓风机电机伺服器 R24 DJ70611-2.3-21 接VCD+GPS+收音机 A18 7283-5845 接空调蒸发器温度传感器 R25 7283-5831 接VCD+GPS+收音机 A19 7283-5845 接室内温度传感器 R26 7283-5830 接VCD+GPS+收音机 A20 7283-5845 接日光照射传感器 R27 M23370 接VCD+GPS+收音机 A23 DJ7072-3-21 接混合气控制伺服电机 R28 M23359 接VCD+GPS+收音机 A26 接GPS天线 S4 6098-0964 接车辆防盗警示灯 A30 6520-0564 接收音机天线 S5 DJ7031A-2.2-11 接车速投影仪A31 7141-2320 接烟灰缸照明灯 S7 0438503 接制动灯开关A35 M23394 接光照强度传感器 T3 DJ7021A-2.8-21 接点火钥匙提醒灯 B4 MG610281 接鼓风机电机 T4 DJ7081-2.3-21 接闪光继电器B8 282365-1 接安全带开启开关 T10 DJ7221-1.3/1.8-21 接防盗-ECMC4 DJ7021-7.8/5-21 接点烟器 T12 0338403 接启动机继电器 C5 7283-8123 接点烟器背光灯 T13 0338403 接位置灯继电器 C7 1318389-1 接组合仪表 T14 0338403 接前雾灯继电器 C8 6098-1998 接组合开关(灯光控制) U1 7283-1027 接未锁警告开关 C9 6098-1164 接组合开关(雨刮控制) BG10DJ4355-1Sn 搭铁C11 1318389-1 接A/C控制模块 BG11DJ4355-2Sn 搭铁C12 1318386-1 接A/C控制模块 BG12DJ4355-1Sn 搭铁C13 M23360(1318747-1)接倒车雷达 BG13DJ4355-2Sn 搭铁C14 1318386-1 接组合仪表 BB1 DJ7141-4.8/2.3-11 接右后车门线束 D1 7183-7665-30 接诊断接口 BC1 DJ7241-4.8/2.3-11 接左前门线束D6 6520-0564 接右前门门灯开关 BC2 6240-1120 接左前门线束H7 15326423 接后氧传感器 BD1 DJ7141-4.8/2.3-11 接右前门线束H8 DJJ7053-6.3-2110接暖风机继电器 BE1 DJ7021L-4.8-11 接顶棚线束H9 6098-2303 接喇叭按钮 BG-1DJ7031A-2.8-21 接光照辐度传感器小线I11 6098-1716 接点火锁挡位控制开关 BI1 7283-1405-40 接空调小线I12 1318386-1 接车身控制模块 BJ1 7283-1405-40 接地板线束J1 DJ7141-2.3-2122 1号连接器 BJ2 0446203 接地板线束J2 DJ7141-2.3-2122 2号连接器 BJ3 DJ7141-4.8/2.3-21 接地板线束J3 DJ7141-2.3-2122 3号连接器 BK1 DJ7221-2/6.3-11 接翼子板线束M4 DJ7022-6.3-21 接电动座椅 BL1 7282-1405-40 接发动机线束N5 7283-5831 接GPS主机 BL2 7282-5834 接发动机线束N6 7283-5846 接GPS主机 BM1 174465-1 接SRS配线N7 G15-IS/ M32458 接GPS主机 2B 0438803 接接线盒P3 6520-0564 接驻车开关 2F 7283-1163 接接线盒R5 7283-7602 接电动后视镜控制开关 2H MG651086 接接线盒R17 7283-7682-30 接后雾灯开关 2G DJ7103-4.8-21 接接线盒● 电路布置图8——仪表板线束（适用于F3-R时尚型）电路布置图8（F3-R时尚型）序号件号 内容 序号件号 内容A16 MG651110 接A/C控制器 R5 7283-7602 接电动后视镜控制开关A18 7283-5845 接空调蒸发器温度传感器R17 7283-7682-30 接后雾灯开关A21 1300-4208 接A/C开关 R23 DJ7103-2.3-21 接 CD机总成 A30 6520-0564 接收音机天线 R24 DJ70611-2.3-21 接 CD机总成A31 7141-5070 接烟灰缸照明灯 S4 6098-0964 接车辆防盗警示灯A35 11107 接光照强度传感器 S7 PP0438503 接制动灯开关B4 MG610281 接鼓风机电机T3 DJ7021A-2.8-21 接点火钥匙提醒灯B5 6098-0514 接鼓风机调速电阻 T4 DJ7081-2.3-21 接闪光继电器 B6 7283-1088 接鼓风机调速开关 T10 DJ7221-1.3/1.8-21接防盗-ECMB8 282365-1 接安全带开启开关 T12 0338403 接启动机继电器C2 DJ7021-2.3-21 接空调负离子发生器T13 PP0338403 接位置灯继电器C4 DJ7021-7.8/5-21 接点烟器 T14 PP0338403 接前雾灯继电器 C5 7283-8123 接点烟器背光灯 U1 7283-1027 接未锁警告开关 C6 PP0438703 接电子钟 BG10DJ4355-1Sn 搭铁C7 1318389-1 接组合仪表 BG11DJ4355-2Sn 搭铁C8 6098-1998 接组合开关(灯光控制)BG12DJ4355-1Sn 搭铁C9 6098-1164 接组合开关(雨刮控制)BG13DJ4355-2Sn 搭铁C13 M23360(1318747-1)接倒车雷达 BB1 DJ7141-4.8/2.3-11接右后车门线束 C14 1318386-1 接组合仪表 BC1 DJ7241-4.8/2.3-11接左前门线束 D1 7183-7665-30 接诊断接口 BD1 DJ7141-4.8/2.3-11接右前门线束 D6 6520-0564 接右前门门灯开关 BE1 DJ7021L-4.8-11 接顶棚线束H5 10933 接紧急灯开关 BJ3 DJ7141-4.8/2.3-21接地板线束H7 15326423 接后氧传感器 BK1 DJ7221-2/6.3-11 接翼子板线束 H8 DJJ7053-6.3-2110 接暖风机继电器 BK2 6240-1120 接翼子板线束 H9 6098-2303 接喇叭按钮 BL1 7282-1405-40 接发动机线束I11 6098-1716 接点火锁挡位控制开关BL2 7282-5834 接发动机线束I12 1318386-1 接车身控制模块 BM1 174465-1 接SRS配线 J1 DJ7141-2.3-2122 1号连接器 2B PP0438803 接接线盒 J2 DJ7141-2.3-2122 2号连接器 2F 7283-1161 接接线盒 J3 DJ7141-2.3-2122 3号连接器 2H MG651086 接接线盒 P3 6520-0564 接驻车开关 2G DJ7103-4.8-21 接接线盒● 电路布置图8-1 ——仪表板线束 (适用于AT型)电路布置图8－1（AT型）序号件号 内容 序号件号 内容A16 MG651110 接A/C控制器 R5 7283-7602 接电动后视镜控制开关A18 7283-5845 接空调蒸发器温度传感器R17 7283-7682-30 接后雾灯开关A21 1300-4208 接A/C开关 R23 DJ7103-2.3-21 接 CD机总成 A30 6520-0564 接收音机天线 R24 DJ70611-2.3-21 接 CD机总成A31 7141-5070 接烟灰缸照明灯 S4 6098-0964 接车辆防盗警示灯A35 11107 接光照强度传感器 S7 PP0438503 接制动灯开关B4 MG610281 接鼓风机电机T3 DJ7021A-2.8-21 接点火钥匙提醒灯B5 6098-0514 接鼓风机调速电阻 T4 DJ7081-2.3-21 接闪光继电器 B6 7283-1088 接鼓风机调速开关 T9 DJ7081-2.3-21接车速转换器 B8 282365-1 接安全带开启开关 T10 DJ7221-1.3/1.8-21 接防盗-ECMC2 DJ7021-2.3-21 接空调负离子发生器T12 0338403 接启动机继电器C4 DJ7021-7.8/5-21 接点烟器 T13 PP0338403 接位置灯继电器 C5 7283-8123 接点烟器背光灯 T14 PP0338403 接前雾灯继电器 C6 PP0438703 接电子钟 U1 7283-1027 接未锁警告开关 C7 1318389-1 接组合仪表 BG10DJ4355-1Sn 搭铁C8 6098-1998 接组合开关(灯光控制)BG11DJ4355-2Sn 搭铁C9 6098-1164 接组合开关(雨刮控制)BG12DJ4355-1Sn 搭铁C13 M23360(1318747-1) 接倒车雷达 BG13DJ4355-2Sn 搭铁C14 1318386-1 接组合仪表 BB1 DJ7141-4.8/2.3-11 接右后车门线束 D1 7183-7665-30 接诊断接口 BC1 DJ7241-4.8/2.3-11 接左前门线束 D6 6520-0564 接右前门门灯开关 BD1 DJ7141-4.8/2.3-11 接右前门线束 D18 0444801 接换档机构 BE1 DJ7021L-4.8-11 接顶棚线束H5 10933 接紧急灯开关 BJ3 DJ7141-4.8/2.3-21 接地板线束H7 15326423 接后氧传感器 BK1 DJ7221-2/6.3-11 接翼子板线束 H8 DJJ7053-6.3-2110 接暖风机继电器 BK2 6240-1120 接翼子板线束 H9 6098-2303 接喇叭按钮 BL1 7282-1405-40 接发动机线束 H15 DJJ7053-6.3-2110 接空调请求继电器 BL2 7282-5834 接发动机线束I11 6098-1716 接点火锁挡位控制开关BM1 174465-1 接SRS配线I12 1318386-1 接车身控制模块 2B PP0438803 接接线盒 J1 DJ7141-2.3-2122 1号连接器 2F 7283-1161 接接线盒 J2 DJ7141-2.3-2122 2号连接器 2H MG651086 接接线盒 J3 DJ7141-2.3-2122 3号连接器 2G DJ7103-4.8-21 接接线盒 P3 6520-0564 接驻车开关● 电路布置图8-3——仪表板线束 (适用于F3R舒适型+EPS)电路布置图8-2（F3R+EPS）序号 件号 内容 序号件号 内容 A16 MG651110 接A/C控制器A18 7283-5845 接空调蒸发器温度传感器R23 DJ7103-2.3-21 接 CD机总成A21 1300-4208 接A/C开关 S46098-0964 接车辆防盗警示灯A30 6520-0564 接收音机天线 S7 11835 接制动灯开关 A31 7141-5070 接烟灰缸照明灯 T3 DJ7021A-2.8-21 接点火钥匙提醒灯 B4 MG610281 接鼓风机电机 T4 DJ7081-2.3-212 接闪光继电器B5 6098-0514 接鼓风机调速电阻 T10 DJ7221-1.3/1.8-21 接防盗-ECMB6 7283-1088 接鼓风机调速开关 T12 PP0338403 接前雾灯继电器 B8 282365-1 接安全带开启开关 T13 PP0338403 接启动机继电器 C2 DJ7021-2.3-21 接空调负离子发生器 T14 PP0338403 接位置灯继电器 C4 DJ7021-7.8/5-21 接点烟器 U1 7283-1027 接未锁警告开关 C5 7283-8123 接点烟器背光灯 BG10DJ4355-1Sn 搭铁C6 PP0438703 接电子钟 BG11DJ4355-2Sn 搭铁C7 1318389-1 接组合仪表 BG12DJ4355-1Sn 搭铁C8 6098-1998 接组合开关(灯光控制)BG13DJ4355-2Sn 搭铁C9 6098-1164 接组合开关(雨刮控制)BB1 DJ7141-4.8/2.3-11 接右后车门线束D1 7183-7665-30 接诊断接口 BC1 DJ7241-4.8/2.3-11 接左前门线束 D6 6520-0564 接右前门门灯开关 BD1 DJ7141-4.8/2.3-11 接右前门线束 E1 1318774-1 接EPS-ECU BE1 DJ7021L-4.8-11 接顶棚线束 H5 10933 接紧急灯开关 BJ3 DJ7141-4.8/2.3-21 接地板线束 H7 15326423 接后氧传感器 BK1 DJ7221-2/6.3-11 接翼子板线束H8 DJJ7053-6.3-211接暖风机继电器 BK2 6240-1120 接翼子板线束H9 6098-2303 接喇叭按钮 BL1 7282-1405-40 接发动机线束I11 6098-1716 接点火锁挡位控制开关BL2 7282-5834 接发动机线束I12 1318774-1 接车身控制模块 BM1 174465-1 接SRS配线 J1 DJ7141-2.3-2122 1号连接器 2B PP0438803 接接线盒 J2 DJ7141-2.3-2122 2号连接器 2F 7283-1161 接接线盒 J3 DJ7141-2.3-2122 3号连接器 2H MG651086 接接线盒 P3 6520-0564 接驻车开关 2G DJ7103-4.8-21 接接线盒R5 7283-7602 接电动后视镜控制开关R17 7283-7682-30 接后雾灯开关● 电路布置图9 ——地板线束 （适用于F3-R）电路布置图9序号 件号 内容 序号件号 内容A32 7282-7424 接左后轮轮速传感器 R18 6189-0891 接左后雾灯A33 7282-7424 接右后轮轮速传感器 R19 6189-0891 接右后雾灯B15 DJ7061-1.8-21 接左后组合灯 R20 7282-1022 接左后扬声器 B16 DJ7061-1.8-21 接右后组合灯 R21 7282-1022 接右后扬声器 C15 DJ7081-2.3-21 接CD牒盒 T15 0436001 接警报器D5 6520-0564 接左前门门灯开关 U4 7283-8226-30 接倒车探头总成 D7 6520-0564 接左后门门灯开关 U6 7283-8226-30 接倒车探头总成 D8 6520-0564 接右后门门灯开关 BG6 DJ4355-1Sn 搭铁F11 0440601 接燃油箱 BG7 DJ4355-2Sn 搭铁H10 7283-8123 接高位制动灯 BG8 DJ4355-1Sn 搭铁L1 7283-8123 接左牌照灯 BG9 DJ4355-2Sn 搭铁L2 7283-8123 接右牌照灯 BA1 DJ7141-4.8/2.3-11接左后门线束 L3 7282-1010 行李舱灯开关 BJ1 7282-1405-40 接仪表板线束 L4 7283-8123 接后行李箱灯 BJ2 7282-5831 接仪表板线束 N3 DJ7022-6.3-21 接噪声滤波器 BJ3 DJ7141-4.8/2.3-11接仪表板线束 R10 0338102 接后风窗加热丝 BJ4 7282-1641 接翼子板线束 R11 0338102 接后风窗加热丝 2E MG651074 接接线盒● 电路布置图10——地板线束（适用于F3-R）电路布置图10（F3-R）序号 件号 内容 序号件号 内容A32 7282-7424 接右后轮轮速传感器 BA1 DJ7141-4.8/2.3-11 接左后门线束 A33 7282-7424 接左后轮轮速传感器 BJ2 7282-5831 接仪表板线束 B15 DJ7062-2-21 接左后组合灯 BJ3 DJ7141-4.8/2.3-11 接仪表板线束 B16 DJ7062-2-21 接右后组合灯 BJ4 7282-1641 接翼子板线束 D5 6520-0564 接左前门门灯开关 2E MG651074 接接线盒D7 6520-0564 接左后门门灯开关 RB1 DJ7062-2.3-11 接后保险杠小线 D8 6520-0564 接右后门门灯开关 RC1 DJ7061-2.2-11 接后盖连接线束 F11 PP0440601 接燃油箱 RC2 DJ7041-6.3-11 接后盖连接线束 L4 DJY7021-2-21 接后行李箱灯 RC3 DJ7072-3-21 接后盖连接线束 N3 DJ7022-6.3-21接噪声滤波器T15 PP0436001 接警报器BG6 DJ4355-1Sn 搭铁BG7 DJ4355-2Sn 搭铁BG8 DJ4355-1Sn 搭铁BG9 DJ4355-2Sn 搭铁● 电路布置图11——顶棚线束电路布置图11序号 件号 内容 序号件号 内容D13 7183-7322-30 接二极管 M2 6240-1120 接天窗电机 E4 DJ7021A-2.8-21 接出租车帽 M3 DJ7021A-2.8-21 接内后视镜 I13 DJ7031J-2.3-21 接后室内灯 BE1 DJ7021L-4.8-21 接仪表板线束 M1 0442103 接前室内灯 2D 6240-5160 接接线盒● 电路布置图12——右前门线束电路布置图12序号 件号 内容 序号件号 内容D9 DJ7021-2.2-21 接右前门门锁电机 P10 DJ7061-2.3-2120 接右前门玻璃升降器电机 D15 7283-8123 接右门内板灯 R14 DJ7068-2.3-11 接右前门电动后视镜电机 F10 0443401 接右前门低音扬声器 T6 DJ7021-2.2-11 接右前门高音扬声器P5 1300-3111 接右前门玻璃升降器开关 BD1 DJ7141-4.8/2.3-21 接仪表板线束● 电路布置图13——左前门线束电路布置图13序号 件号 内容 序号件号 内容D10 7283-1968-30 接左前门门锁电机 R13 DJ7068-2.3-11 接左前门电动后视镜电机D14 7283-8123 接左门内板灯 T5 DJ7021-2.2-11 接左前门高音扬声器 F9 0443401 接左前门低音扬声器 BC1 DJ7241-4.8/2.3-21接仪表板线束P8 7283-7475 接左前门电动升降器开关BC2 DJ7061-2.3-21 接仪表板线束P9 DJ7061-2.3-2120 接左前门玻璃升降器电机● 电路布置图14——右后门线束电路布置图14序号 件号 内容 序号件号 内容D12 DJ7021-2.2-21 接右后门门锁电机 P12 DJ7061-2.3-2120 接右后门玻璃升降器电机P7 1300-3111 接右后门玻璃升降器开关BB1 DJ7141-4.8/2.3-21接接仪表板线束● 电路布置图15——左后门线束电路布置图15序号 件号 内容 序号件号 内容D11 DJ7021-2.2-21 接左后门门锁电机 P11 DJ7061-2.3-2120 接左后门玻璃升降器电机 P6 1300-3111 接左后门玻璃升降器开关 BA1 DJ7141-4.8/2.3-21接地板线束电路图F3/F3R轿车维修手册● 电路布置图16——后盖线束电路布置图16序号 件号 内容 序号件号 内容L1 7283-8123 接左牌照灯 R18 MG610392 接后雾灯L2 7283-8123 接右牌照灯 R19 MG610392 接倒车灯L3 DJ7013-6.3-2195接后盖锁机构 BG14DJ413-3B 搭铁L5 DJ7042-6.3-21 接后盖锁电机 RC4 DJ7072-3-21 接后盖连接线束 R10 0333501 接玻璃小线 RC5 DJ7061-2.2-11 接后盖连接线束 R11 0333501 接玻璃小线 RC6 DJ7041-6.3-11 接后盖连接线束电路图F3/F3R轿车维修手册第三节 接线盒接头介绍2A 2B 2C2D 2E 2F2G 2H 2I●电气接头表12第四节 电气接头零件号电路图 F3/F3R 轿车维修手册护套型号 零件名称 代号护套型号 零件名称 A17283-7028-30 接室外温度传感器 D6 6520-0564 接右前门门灯开关 A20447104 接压缩机 D7 6520-0564 接左后门门灯开关 12052643D8 6520-0564 接右后门门灯开关 D9 DJ7021-2.2-2总成 接右前门门锁电机 A3 DJ7023-3.5-20（联电）接碳罐控制阀 D10 7283-1968-30 接左前门门锁电机 A4 DJ7042Y-2.2-21接空调压力开关 D11 DJ7021-2.2-2总成 接左后门门锁电机 A5 54210064接 ABS ECU D12 DJ7021-2.2-2总成 接右后门门锁电机 A6 DJ7021-2.2-11接左前轮轮速传感器 D13 7183-7322-30 接二极管 A7 DJ7021-2.2-11接右前轮轮速传感器 D14 7283-8123 接左门内板灯 A8 12162833接进气温度压力传感器 D15 7283-8123 接右门内板灯 A11 3724321（φ8.5）接发电机 B 端 D16 M20000376 接档位开关 A12 6195-0030接发电机 D17 M20001079 接档位电磁阀 A13 PP2006901接蓄电池电瓶端 D18 0444801 接换档机构 A15 DJ7022-6.3-21接空调水温传感器 E1 DJ7025-2-21 接EGR 阀 A16 MG651110接A/C 控制器 282191-1 A17 DJ70415-6.3-2.1接鼓风机电机伺服器 1452020-1 A18 7283-5845接空调蒸发器温度传感器 E2 M20000101 接冷却液温度传感器 A19 7283-5845接室内温度传感器 0338102 A20 7283-5845接日光照射传感器 E3 P01FB-A 接机油压力 A21 DJ7051-2.3-21接A/C 开关 E4 DJ7021A-2.8-21 接出租车帽灯 A22 DJ7072-3-21接进气控制伺服电机 E5 M20001282 接电喷ECU-A A23 DJ7072-3-21接混合气控制伺服电机 E6 15357131 接电喷ECU A24 DJ7072-3-21接通风模式控制伺服电机 E7 M20001280 接电喷ECU-C A25 85183-1接安全气囊电子控制单元 E8 M20001281 接电喷ECU-D A26接GPS 天线 E9 P01FB-A 接冷却液温度进仪表 A28 1612120接前排乘员安全气囊(PAB)E10 M20001279 接电喷ECU-B A29 60201704接驾驶员安全气囊(DAB) F1 DJ7023-2-21总成 接左前小灯 A30 6520-0564接收音机天线 F2 DJ7023-2-21总成 接右前小灯 A31 7141-2320接烟灰缸照明灯 F3 DJ7023-2-21总成 接左前雾灯 A32 7282-7424接左后轮轮速传感器 F4 DJ7023-2-21总成 接右前雾灯 A33 7282-7424接右后轮轮速传感器 F5 DJ7021-2.2-21 接左前转向灯 A35 M23394接光照强度传感器 F6 DJ7021-2.2-21 接右前转向灯 B2 M23374接制动液位警告开关 F7 0445205 接前雨刮器 B4 MG610281接鼓风机电机 F9 0443401 接左前门低音扬声器 B5 6098-0514接鼓风机调速电阻 F10 0443401 接右前门低音扬声器 B6 DJ7081-4.8/2.3-21接鼓风机调速开关 F11 15326631 接燃油箱 B8 282365-1接安全带开启开关 F12 DJ7024-3.5-20 接左侧转向灯 B15 DJ7061-1.8-21接左后组合灯 F13 DJ7024-3.5-20 接右侧转向灯 B16 DJ7061-1.8-21接右后组合灯 H1 0338102 接1#电喇叭 C1 12059595接凸轮轴位置传感器 H2 0338102 接1#电喇叭 368161-1H3 0338102 接2#电喇叭 C3 12110293接曲轴位置传感器 DJ7031-3.5-21H4 H5 0338102 DJ7061-2.2-21 接2#电喇叭 接紧急灯开关 C4 DJ7021-7.8/5-21接点烟器 1216-2144 7283-8123H6 M20000357 接前氧传感器 C5 C6 0438703接点烟器背光灯 接电子钟 15326423 C7 1318389-1接组合仪表 H7 M20000357 接后氧传感器 C8 6098-1998接组合开关(灯光控制) H8 DJJ7053-6.3-2110 接暖风机继电器 C9 6098-1164接组合开关(雨刮控制) H9 6098-2303 接喇叭按钮 C10 6240-1120接出租车计价器 H10 7283-8123 接高位制动灯 C11 1318389-1接A/C 控制模块 H11 DJ7029D-2.8-21 接左前组合灯 C12 1318386-1接A/C 控制模块 H12 DJ7029Y-2.8-21 接左前组合灯 C13 M23360(1318747-1)接倒车雷达 H13 DJ7029D-2.8-21 接右前组合灯 C14 1318386-1接组合仪表 H14 DJ7029Y-2.8-21 接右前组合灯 C15 DJ7081-2.3-21接CD 牒盒 H15 DJJ7053-6.3-2110 接空调请求继电器 D1 7183-7665-30接诊断接口 I1 DJ7023-3.5-20 接1#点火线圈 D5 6520-0564 接左前门门灯开关I2 DJ7023-3.5-20 接2#点火线圈电路图 F3/F3R 轿车维修手册第五节 电气说明●本系列包括F3经济、舒适、尊贵、旗舰,F3-R 休闲、活力、时尚配置车型●本系列适用于DELPHI-MT20U、DELPHI-MT20U2和联电M7电喷系统护套型号 零件名称 代号护套型号 零件名称 15305086 P14 1612120 接右预紧器(FR-PSB)I5DJ7023-3.5-20 接1号喷嘴 R1 DJ7021Y-4.8-11 接冷却风扇 15305086 R2 DJ7021Y-4.8-21 接电子风扇调节电阻 I6DJ7023-3.5-20 接2号喷嘴 R3 DJ7021Y-4.8-21 接冷凝风扇 15305086 R5 7283-7602 接电动后视镜控制开关 I7DJ7023-3.5-20 接3号喷嘴 R10 0338102 接后风窗加热丝 15305086 R11 0338102 接后风窗加热丝 I8DJ7023-3.5-20 接4号喷嘴 R13 DJ7068-2.3-11 接左前门电动后视镜电机 12162188 R14 DJ7068-2.3-11 接右前门电动后视镜电机 I9444046-1 接怠速控制阀 R17 7283-7682-30 接后雾灯开关 I116098-1716 接点火锁挡位控制开关 R18 6189-0891 接左后雾灯 I12DJ7031J-2.3-21 接车身控制模块 R19 6189-0891 接右后雾灯 I12*1318774-1 接车身控制模块 R20 7282-1022 接左后扬声器 I13DJ7031J-2.3-21 接后室内灯 R21 7282-1022 接右后扬声器 J1DJ7141-2.3-2122 接1号连接器 R23 DJ7103-2.3-21 接VCD+GPS+收音机 J2DJ7141-2.3-2122 接2号连接器 R23* DJ7082A-3.5-21 接卡带+收音机 J3DJ7141-2.3-2122 接3号连接器 R24 DJ70611-2.3-21 接VCD+GPS+收音机 J7DJ7141-2.3-2122 发动机1号连接器 R24* DJ7082-3.5-20 接卡带+收音机 J8DJ7141-2.3-2122 发动机2号连接器 R26 7283-5830 接VCD+GPS+收音机 12052644 R27 M23370 接VCD+GPS+收音机 K1DJ7031-3.5-1 接爆震传感器 R28 M23359 接VCD+GPS+收音机 L17283-8123 接左牌照灯 S2 DJ4341（φ8.5） 接启动机端 L27283-8123 接右牌照灯 S3 0338102 接启动机 L37282-1010 接行李舱灯开关 S4 6098-0964 接车辆防盗警示灯 L47283-8123 接后行李箱灯 S5 DJ7031A-2.2-11 接车速投影仪 M1044210 接前室内灯 S7 0438503 接制动灯开关 M26240-1120 接天窗电机 12065287 M3DJ7021A-2.8-21 接内后视镜 T1 DJ7031-3.5-21 接节气门位置传感器 M4DJ7022-6.3-21 接电动座椅 T2 DJ7031-3.5-21 接车速传感器 N1PB625-02027 接倒车灯开关 T3 DJ7021A-2.8-21 接点火钥匙提醒灯 N3DJ7022-6.3-21 接噪声滤波器 T4 DJ7081-2.3-21 接闪光继电器 N50446203 接GPS 主机 T5 DJ7021-2.2-11 接左前门高音扬声器 N67283-5846 接GPS 主机 T6 DJ7021-2.2-11 接右前门高音扬声器 N7G15-IS/ M32458 接GPS 主机 T7 M20000375 接输入轴速度传感器 P2DJ3011A-4-21 接动力转向开关 T8 M20001073 接输出轴速度传感器 P36520-0564 接驻车开关 T9 DJ7081-2.3-21 接车速转换器 P51300-3111 接右前门玻璃升降器开关 T10 DJ7221-1.3/1.8-21接防盗-ECM P61300-3111 接左后门玻璃升降器开关 T12 0338403 接启动机继电器 P71300-3111 接右后门玻璃升降器开关 T13 0338403 接小灯继电器 P87283-7475 接左前门电动升降器开关 T14 0338403 接前雾灯继电器 P9DJ7061-2.3-2120 接左前门玻璃升降器电机 T15 0436001 接警报器 P10DJ7061-2.3-2120 接右前门玻璃升降器电机 U1 7283-1027 接未锁警告开关 P11DJ7061-2.3-2120 接左后门玻璃升降器电机 U4 7283-8226-30 接倒车探头总成 P12DJ7061-2.3-2120 接右后门玻璃升降器电机 U6 7283-8226-30 接倒车探头总成 P13 1612120 接左预紧器(FL-PSB) W1 M23334 接洗涤液电机第六节 检修电路图电路图F3/F3R轿车维修手册1.1、电源、启动和点火电路图F3/F3R轿车维修手册1.2 电源、启动和点火( AT型)电路图F3/F3R轿车维修手册1.3 电源、启动和点火( 473发动机)电路图F3/F3R轿车维修手册1.4 电源、启动和点火( 473发动机+EPS)。

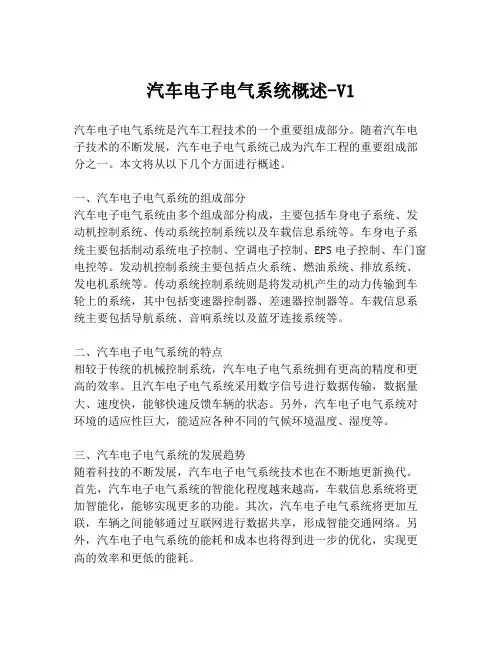

汽车电子电气系统概述-V1汽车电子电气系统是汽车工程技术的一个重要组成部分。

随着汽车电子技术的不断发展，汽车电子电气系统己成为汽车工程的重要组成部分之一。

本文将从以下几个方面进行概述。

一、汽车电子电气系统的组成部分汽车电子电气系统由多个组成部分构成，主要包括车身电子系统、发动机控制系统、传动系统控制系统以及车载信息系统等。

车身电子系统主要包括制动系统电子控制、空调电子控制、EPS电子控制、车门窗电控等。

发动机控制系统主要包括点火系统、燃油系统、排放系统、发电机系统等。

传动系统控制系统则是将发动机产生的动力传输到车轮上的系统，其中包括变速器控制器、差速器控制器等。

车载信息系统主要包括导航系统、音响系统以及蓝牙连接系统等。

二、汽车电子电气系统的特点相较于传统的机械控制系统，汽车电子电气系统拥有更高的精度和更高的效率。

且汽车电子电气系统采用数字信号进行数据传输，数据量大、速度快，能够快速反馈车辆的状态。

另外，汽车电子电气系统对环境的适应性巨大，能适应各种不同的气候环境温度、湿度等。

三、汽车电子电气系统的发展趋势随着科技的不断发展，汽车电子电气系统技术也在不断地更新换代。

首先，汽车电子电气系统的智能化程度越来越高，车载信息系统将更加智能化，能够实现更多的功能。

其次，汽车电子电气系统将更加互联，车辆之间能够通过互联网进行数据共享，形成智能交通网络。

另外，汽车电子电气系统的能耗和成本也将得到进一步的优化，实现更高的效率和更低的能耗。

四、汽车电子电气系统的应用领域汽车电子电气系统广泛应用于汽车制造、维修和售后服务等各个领域。

在汽车制造中，汽车电子电气系统起着至关重要的作用。

在汽车维修过程中，汽车电子电气系统问题也是维修师傅需要高度关注的问题之一。

在汽车售后服务中，对汽车电子电气系统的检测和维护也是非常重要的。

总之，汽车电子电气系统的应用范围非常广泛，它不仅能够提高汽车的智能化程度和安全性，也能够使汽车具有更高的效率和更低的能耗。

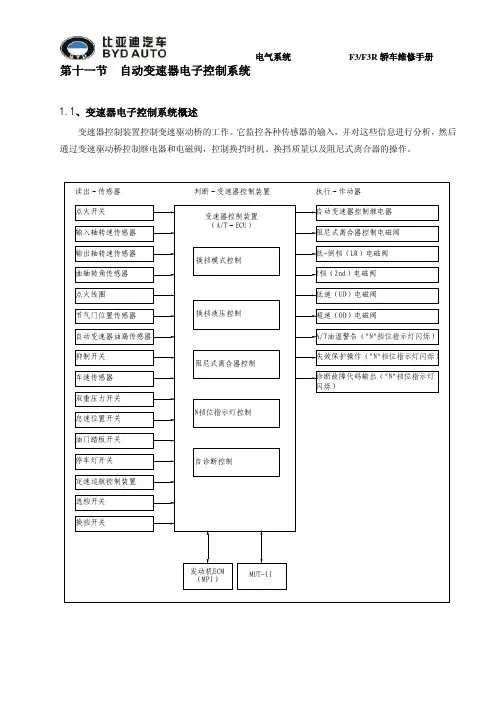

第十一节自动变速器电子控制系统1.1、变速器电子控制系统概述变速器控制装置控制变速驱动桥的工作。

它监控各种传感器的输入，并对这些信息进行分析，然后通过变速驱动桥控制继电器和电磁阀，控制换挡时机、换挡质量以及阻尼式离合器的操作。

变速箱电子控制系统包括的传感器：名称功能输入轴转速传感器 检测出在UD 离合器定位器上的输入轴转速（涡轮速度）输出轴转速传感器 检测出在分动器从动齿轮上的输出轴转速（分动器主动齿轮转速） 曲轴转角传感器（MPI ） 检测出在曲轴链轮上的发动机转速 点火线圈（渗碳的） 根据点火主信号检测出发动机转速 节气门位置传感器 通过使用电位计检测出油门踏板的下降程度 自动变速箱油温传感器 通过使用电位计检测出ATF 的温度 抑制开关 通过使用触点开关检测出换挡杆的位置 车速传感器 根据车速表齿轮检测出车速双重压力开关 通过使用双重压力开关检测出空调是否在工作 停车灯开关（MPI ）通过使用制动踏板上的触点开关检测出制动器是否工作1.2、自动档电控系统位置分布图注：抑制开关又可称为限制开关或档位开关。

1.3、自动档电控系统故障诊断表！注意：在诊断期间，其它系统有关的故障码可能会由于点火开关打开并且连接器未连接而出现。

诊断完毕后，确认所有与故障诊断码有关的系统，如果其它故障诊断码出现，则清除它们。

AT 的故障诊断编码 MFI 的故障诊断编码 故障描述对应页码 P1606 —— 闪存发生故障 3 P1763 P0713 开路 4 P1764 P0712 变速箱油温传感器系统短路 8 P1766 P0715 输入轴速度传感器系统 短路/开路 11 P1767 P0720 输出轴速度传感器系统 短路/开路 16 P1769——制动灯开关系统 短路22电气系统 F3/F3R 轿车维修手册P1770 开路 26 P1771 P0705变速箱档位开关系统短路 32 P1773 P0753 低/倒档电磁阀系统 短路/开路 35 P1774 P0758 低速电磁阀系统 短路/开路 39 P1775 P0763 二档电磁阀系统 短路/开路 42 P1776 P0768 超速电磁阀系统 短路/开路 45 P1777 P0773 倒档电磁阀系统 短路/开路 48 P1778 P0743 阻尼离合器电磁阀系统 短路/开路51 P1779 P0731 一档齿轮传动比 54 P1780 P0732 二档齿轮传动比 54 P1781 P0733 三档齿轮传动比 54 P1782 P0734 四档齿轮传动比 54 P1783 P0735 五档齿轮传动比 54 P1784 P0736 倒档齿轮传动比 54 P1786 P0741 离合器分离 62 P1787 P0742 阻尼离合器系统离合器结合 65 P1788P0751A/T 继电器系统和地短路/开路67电气系统F3/F3R轿车维修手册1.4、自动档电控系统故障诊断程序1.4.1、DTC P1606：闪存故障1、出现DTC的条件：当闪存中的A/T区域有不正常的状况时，DTC P1606就出现了。

2013比亚迪速锐典型电器线路故障检修分析精诚服务速锐典型电器线路故障检修分析速锐典型电器线路故障检修分析整车电路图介绍1电路图识图方法22典型电器线路故障分析3技术?品质?责任精诚服务整车电路图介绍11 1、、整车电路图下载路径整车电路图下载路径; ;销服系统??售后资料管理??电路图查询??速锐整车电器电路原理图技术?品质?责任精诚服务2、整车电路图内容介绍整车电路图内容介绍;速锐速锐整车电器整车电器原理原理图技术?品质?责任精诚服务电路图识图方法2思考:11、线路发现线路发现一根破损根破损,它是哪它是哪一个用电器的什么线个用电器的什么线? ?信号信号? ?电源电源? ?或是搭铁或是搭铁…………2、查阅电路图,空调不工作控制模块有根线跟发动机电脑有通讯,这根线是哪一根?是蓝紫线?红蓝线?抑或是……实车线路电路图技术?品质?责任精诚服务技术?品质?责任精诚服务电路图路图的识别识别电路元素:1、对接接插件2、元器件3、护套4、端子5、电器件接插件技术?品质?责任精诚服务线束类型作用图例电路图中标示用于一般情况的导线连标准线标准线接接,无需屏蔽无需屏蔽要求求。

在低频情况下在低频情况下,双绞线双绞线可以靠自身来抗拒外来双绞线干扰及相互之间的串音。

比如低速比如低速CAN CAN, ,扬声器扬声器。

能够将辐射降低在一个范围内范围内,或者防止辐射或者防止辐射进入导线内部,造成信屏蔽线号干扰。

比如音频信号线线。

( (屏蔽网接地屏蔽网接地) )技术?品质?责任精诚服务导线导线: :技术?品质?责任精诚服务线线色双色导线的线色布置如图:A为主色,B为辅色技术?品质?责任精诚服务接插件编号规则:11、普通接插件编码普通接插件编码按所绘制的视图方向,接插件自锁方向朝上,接插件插座引脚按从左到右,从上到下进行编号;接插件插头引脚按从右到左,从上倒下进行编号,如下所示;1236 4 57 89 10 11 1 2 13 14 15 1 6 1 7 18 19 2033 3821 2 2 23 24 25 27 30 31 32 34 35 36 37 39 4026 28 29技术?品质?责任精诚服务2.混合型护套编号中央部分插孔每个均需标明编号。

汽车电气系统的组成
汽车电气系统由电池、发电机、蓄电池、转换开关、点火系统、照明
系统、空调系统、控制系统等部件组成。

电池是汽车电气系统的中枢，它为发电机提供电流，发电机则将汽车
车轮驱动的能量转换成电能，蓄电池进一步向其他电器提供电能。

转换开关，它使发电机具有自动上电调节功能，调节发电机的电流，从而使车辆
具有良好的动力性能。

点火系统由点火器、分接器、电缆和火花塞等组成，照明系统有前后大灯、转向灯、限速器、各种指示灯等，而空调系统与散
热器、风扇、蒸发器、压缩机等有关。

此外，控制系统也是电气系统的一
部分，它可以控制发动机的运转，以实现良好的汽车性能。

比亚迪F3全车电路图手册（可编辑）比亚迪F3全车电路图手册电路图F3/F3-R 轿车维修手册全车电路图目录第一节继电器、保险丝位置分布图………………………………………第二节电路布置图…………………………………………………………第三节接线盒接头介绍……………………………………………………第四节电气接头零件号……………………………………………………第五节电气说明……………………………………………………………第六节检修电路图…………………………………………………………电路图F3/F3-R 轿车维修手册第一节继电器、保险丝位置分布图? 继电器、保险丝位置分布图1(发动机室)电路图F3/F3-R 轿车维修手册? 继电器、保险丝位置分布图2(F3、驾驶室-仪表台、地板)?接线盒总成 ?闪光继电器 ?倒车雷达 ?A/C控制器 ?A/C控制模块 ?接插件固定支架?(挂继电器)?发动机ECM ?车身防盗控制器 ?GPS主机及支架总成 ?安全气囊电子控制单元?继电器、保险丝位置分布图2(F3-R、驾驶室-仪表台、地板)?接线盒总成 ?闪光继电器 ?倒车雷达 ?接插件固定支架?(挂继电器)?发动机ECM ?车身防盗控制器?安全气囊电子控制单元电路图F3/F3-R 轿车维修手册?继电器、保险丝位置分布图3(驾驶室-顶棚)配电盒总成(如右图)序号内容序号内容1 A/C 电磁离合器继电器 20 左前远光保险丝(10A)2 前大灯继电器 21 右前远光保险丝(10A)3 备用保险丝(10A) 22 右前近光保险丝(10A)4 备用保险丝(15A) 23 左前近光保险丝(10A)5 备用保险丝(20A) 24 空位(保险丝)6 备用保险丝(25A) 25 空位(保险丝)7 3 号风扇继电器 26 前大灯熔断器(40A)8 空位(继电器) 27 空位(保险丝)9 电喇叭继电器 28 电喷保险丝 (德尔福系统为 15A，联电系统为 30A)10 2 号风扇继电器 29 室内灯保险丝(15A)11 空位(继电器) 30 IG2#电源保险丝(30A)12 1 号风扇继电器 31 空位(保险丝)13 空位(保险丝) 32 电喇叭保险丝(10A)14 电子风扇保险丝(30A) 33 警示灯保险丝(10A)15 空位(保险丝) 34 空位(保险丝)16 ABS 保险丝(60A) 35 空位(保险丝)17 备用保险丝(30A) 36 主电源熔断器(100A)18 备用保险丝(7.5A) 37 空位(继电器)19 拔片器(保险丝) 38 电喷主继电器电路图F3/F3-R 轿车维修手册?继电器、保险丝位置分布图 4(配电盒总成)接线盒总成背面(如右图)序号内容序号内容1 空位(保险丝) 13 IG1#电源保险丝(25A)2 车载 ECU 保险丝(10A) 14 前雾灯保险丝(15A)3 仪表保险丝(10A) 15 后雾灯保险丝(10A)4 电动座椅保险丝(25A) 16 起动电源保险丝(7.5A)5 空位(保险丝) 17 空调保险丝(10A)6 空位(保险丝) 18 2#点火保险丝(15A)7 OBD 保险丝(7.5A) 19 除霜补偿保险丝(10A)8 雨刮保险丝(20A) 20 大灯控制系统保险丝(5A)9 小灯保险丝(15A) 21 点烟器保险丝(15A)10 制动灯保险丝(15A) 22 暖风熔断器(40A)11 车门保险丝(25A) 23 后窗除霜熔断器(30A)12 2#门窗电源保险丝(30A) 24 1#门窗电源熔断器(30A) ?燃油泵继电器?门窗继电器?空位(继电器)?后除霜继电器?1#点火继电器?闪光继电器安装支架?继电器、保险丝位置分布图 5(配电盒总成)电路图F3/F3-R 轿车维修手册?前雾灯继电器?启动继电器?小灯继电器?暖风继电器(除霜除雾)?继电器、保险丝位置分布图 6(接插件固定支架?) 第二节电路布置图?电路布置图 1――F3 全车电路图 F3/F3-R 轿车维修手册电路布置图 1(F3 全车)序号件号内容序号件号内容BYDF3D-4001100 发动机线束(德尔福)1 BYDF3-4002400BYDF3E-4001100 发动机线束(联电) 6 右前门线束BYDF3D-4011200 BYDF3-4002400BBYDF3D-4011200B 翼子板线束(德尔福)BYDF3-4002400C2 BYDF3D-4011200C BYDF3-4002300BYDF3E-4011200 翼子板线束(联电) 7 BYDF3-4002300B 左前门线束BYDF3E-4011200CBYDF3-4002300CBYDF3D-4003100BYDF3D-4003100A 仪表板线束(德尔福) 8 BYDF3-4002600 右后门线束BYDF3D-4003100B 9 BYDF3-4002500 左后门线束BYDF3D-4003100C3BYDF3E-4003100BYDF3E-4003100A 10 BYDF3-4002200 后风窗玻璃加热线束搭铁线仪表板线束(联电)BYDF3E-4003100BBYDF3E-4003100CBYDF3-4004100 11 BYDF3-4013300B 后保险杠小线4 BYDF3-4004100B 地板线束 12 BYDF3-4003400B 光照强度传感器小线BYDF3-4004100C 13 BYDF3-4003500B 日光照射传感器小线BYDF3-4002700 14 BYDF3-4003600B 空调小线5 BYDF3-4002700B 顶棚线束 15 BYDF3-4013100 左后轮轮速传感器线束BYDF3-4002700C 16 BYDF3-4013200 右后轮轮速传感器线束?电路布置图 2――F3-R 全车:电路图 F3/F3-R 轿车维修手册电路布置图 2 F3-R 全车序号件号内容序号件号内容1 BYDF3D-4001100-A 发动机线束 BYDF3-40023007左前门线束BYDF3D-4011200 BYDF3-4002300B2 翼子板线束BYDF3D-4011200C 8 BYDF3-4002600 右后门线束BYDIB1D-4003100 9 BYDF3-4002500 左后门线束3 BYDIB1D-4003100A 仪表板线束 10 BYDIB1-4013700 玻璃小线BYDF3D-4003100C 11 BYDIB1-4013300A 后保险杠小线BYDIB1-4004100 12 BYDF3-4003400B 光照强度传感器小线4 地板线束BYDIB1-4004100A 13 BYDIB1-4013400 后盖连接线束BYDF3-4002700 14 BYDIB1-4013500 后盖线束5 BYDF3-4002700B 顶棚线束 15 BYDF3-4013100 左后轮轮速传感器线束BYDF3-4002700C 16 BYDF3-4013200 右后轮轮速传感器线束BYDF3-40024006 右前门线束BYDF3-4002400B? 电路布置图 3――发动机线束电路图 F3/F3-R 轿车维修手册电路图 F3/F3-R 轿车维修手册电路布置图3(德尔福系统)序号件号内容序号件号内容A2 0447104 接压缩机 I7 15305086 接3号喷嘴A3 12052643 接碳罐控制阀 I8 15305086 接4号喷嘴A8 12162833 接进气温度压力传感器 I9 12162188 接怠速控制阀A11 3724321(φ8.5) 接发电机 B端 K1 12052644 接爆震传感器A12 6195-0030 接发电机 N1 PB625-02027 接倒车灯开关A13 PP2006901 接蓄电池电瓶端 P2 DJ3011A-4-21 接动力转向开关C1 12059595 接凸轮轴位置传感器S2 DJ4341(φ8.5) 接启动机端C3 12110293 接曲轴位置传感器 S3 0338102 接启动机E2 282191-1 接冷却液温度传感器 T1 12065287 接节气门位置传感器E3 0338102 接机油压力 T2DJ7031-3.5-21 接车速传感器DJ4355A-2SnE6 15357131 接电喷ECU BG1搭铁DJ4355A-1SnH6 1216-2144 接前氧传感器 BL1 7283-1405-40 接仪表板线束I1 DJ7023-3.5-20 接1#点火线圈 BL2 0446004 接仪表板线束I2 DJ7023-3.5-20 接2#点火线圈 BL3 7283-1405-40 配电盒1#I5 15305086 接1号喷嘴 EA1 J0504701 配电盒3#I6 15305086 接2号喷嘴 EA2 J0504501 配电盒2#电路图 F3/F3-R 轿车维修手册电路布置图3 (联电系统)序号件号内容序号件号内容A2 0447104 接压缩机 I7 DJ7023-3.5-20 接3号喷嘴A3 DJ7023-3.5-20 接碳罐控制阀 I8 DJ7023-3.5-20 接4号喷嘴A8 368162-1 接进气温度压力传感器 I9 444046-1 接怠速控制阀A11 3724321(φ8.5) 接发电机 B端 K1DJ7031-3.5-21 接爆震传感器A12 6195-0030 接发电机 N1 PB625-02027 接倒车灯开关A13 PP2006901 接蓄电池电瓶端 P2 DJ3011A-4-21 接动力转向开关C1 368161-1 接凸轮轴位置传感器S2 DJ4341(φ8.5) 接启动机端C3 DJ7031-3.5-21 接曲轴位置传感器 S3 P01FB-A 接启动机E2 1452050-1 接冷却液温度传感器 T1 DJ7031-3.5-21 接节气门位置传感器E3 P01FB-A 接机油压力 T2 DJ7031-3.5-21 接车速传感器DJ4355A-2SnE6 368290-1 接电喷ECU BG1搭铁DJ4355A-1SnH6 144998-5 接前氧传感器 BL1 7283-1405-40 接仪表板线束I1 DJ7023-3.5-20 接1#点火线圈 BL2 0446004 接仪表板线束I2 DJ7023-3.5-20 接2#点火线圈 BL3 7283-1405-40 配电盒1#I5 DJ7023-3.5-20 接1号喷嘴 EA1 J0504701 配电盒3#I6 DJ7023-3.5-20 接2号喷嘴 EA2 J0504501 配电盒2#? 电路布置图 4――翼子板线束电路图 F3/F3-R 轿车维修手册电路图 F3/F3-R 轿车维修手册电路布置图 4序号件号内容序号件号内容A1 7283-7028-30 接室外温度传感器 H4 DJ7013-6.3-2195 接2#电喇叭A4 DJ7042Y-2.2-21 接空调压力开关 H11 DJ7029D-2.8-21 接左前组合灯A5 54210064 接 ABS ECU H12 DJ7029Y-2.8-21 接左前组合灯A6 DJ7021-2.2-11 接左前轮轮速传感器 H13 DJ7029D-2.8-21 接右前组合灯A7 DJ7021-2.2-11 接右前轮轮速传感器 H14 DJ7029Y-2.8-21 接右前组合灯B2 M23374 接制动液位警告开关 R1 DJ7021Y-4.8-11 接冷却风扇F1 DJ7023-2-21总成接左前位置灯 R2 DJ7021Y-4.8-21 接电子风扇调节电阻F2 DJ7023-2-21总成接右前位置灯 R3 DJ7021Y-4.8-21 接冷凝风扇F3 DJ7023-2-21总成接左前雾灯 W1 M23334 接洗涤液电机F4 DJ7023-2-21总成接右前雾灯 BG2 DJ4355A-2Sn 搭铁F5 DJ7021-2.2-21 接左前转向灯 BG3 DJ4355A-1Sn 搭铁F6 DJ7021-2.2-21 接右前转向灯 BG4 DJ4355A-2Sn 搭铁F7 0445205 接前雨刮器 BG5 DJ4355A-1Sn 搭铁F12 DJ7024-3.5-20 接左侧转向灯 BJ4 6520-0349 接地板线束F13 DJ7024-3.5-20 接右侧转向灯 BK1 DJ7221-2/6.3-21 接仪表板线束H1 DJ7013-6.3-2195 接1#电喇叭 2A DJ7021-9.5-21 接接线盒H2 DJ7013-6.3-2195 接1#电喇叭 2C MG651080 接接线盒H3 DJ7013-6.3-2195 接2#电喇叭? 电路布置图 5――仪表板线束(适用于 F3经济、舒适型)电路图 F3/F3-R 轿车维修手册电路图 F3/F3-R 轿车维修手册电路图F3/F3-R 轿车维修手册电路布置图 5 F3 经济、舒适型序号件号内容序号件号内容A16 MG651110 接A/C控制器 R23 DJ7103-2.3-21 接 CD机总成接空调蒸发器温度传感A18 7283-5845DJ7082-3.5-20 接收放机、卡带机器A21 DJ7051-2.3-21 接A/C开关 R24 0446203 接 CD机总成A30 6520-0564 接收音机天线 DJ7082A-3.5-21 接收放机、卡带机A31 7141-2320 接烟灰缸照明灯 S4 6098-0964 接车辆防盗警示灯B4 MG610281 接鼓风机电机 S7 0438503 接制动灯开关B5 6098-0514 接鼓风机调速电阻 T3 DJ7021A-2.8-21 接点火钥匙提醒灯B6 DJ7081-4.8/2.3-21 接鼓风机调速开关 T4 DJ7081-2.3-21 接闪光继电器B8 282365-1 接安全带开启开关 T10 DJ7221-1.3/1.8-21 接防盗-ECMC4 DJ7021-7.8/5-21 接点烟器 T12 0338403 接启动机继电器C5 7283-8123 接点烟器背光灯 T13 0338403 接位置灯继电器C6 0438703 接电子钟 U1 7283-1027 接未锁警告开关C7 1318389-1 接组合仪表 BG10 DJ4355-1Sn 搭铁C8 6098-1998 接组合开关灯光控制 BG11 DJ4355-2Sn 搭铁C9 6098-1164 接组合开关雨刮控制 BG12DJ4355-1Sn 搭铁C10 6240-1120 接出租车计价器 BG13 DJ4355-2Sn 搭铁D1 7183-7665-30 接诊断接口 BB1 DJ7141-4.8/2.3-11 接右后车门线束D6 6520-0564 接右前门门灯开关 BC1 DJ7241-4.8/2.3-11 接左前门线束H5 DJ7061-2.2-21 接紧急灯开关 BD1 DJ7141-4.8/2.3-11 接右前门线束H7 15326423 接后氧传感器 BE1 DJ7021L-4.8-11 接顶棚线束H8 DJJ7053-6.3-2110 接暖风机继电器 BJ3 DJ7141-4.8/2.3-21 接地板线束H9 6098-2303 接喇叭按钮 BK1 DJ7221-2/6.3-11 接翼子板线束I11 6098-1716 接点火锁挡位控制开关 BL1 7282-1405-40 接发动机线束I12 1318774-1 接车身控制模块 BL2 7282-5834 接发动机线束J1 DJ7141-2.3-2122 1号连接器 BM1 174465-1 接SRS配线J2 DJ7141-2.3-2122 2号连接器 2B 0438803 接接线盒J3 DJ7141-2.3-2122 3号连接器 2F 7283-1163 接接线盒P3 6520-0564 接驻车开关 2H MG651086 接接线盒R5 7283-7602 接电动后视镜控制开关 2G DJ7103-4.8-21 接接线盒R17 7283-7682-30 接后雾灯开关电路图 F3/F3-R 轿车维修手册? 电路布置图 6――仪表板线束(适用于 F3-R 休闲型、活力型)电路图 F3/F3-R 轿车维修手册电路图 F3/F3-R 轿车维修手册电路布置图 6(F3-R 休闲型、活力型)序号件号内容序号件号内容A16 MG651110 接 A/C 控制器DJ70611-2.3-21 接 CD 机总成接空调蒸发器温度传 R24A18 7283-5845DJ7082A-3.5-21 接收音机感器A21 1300-4208 接 A/C 开关 S4 6098-0964 接车辆防盗警示灯A30 6520-0564 接收音机天线 S7 11835 接制动灯开关A31 7141-5070 接烟灰缸照明灯 T3 DJ7021A-2.8-21 接点火钥匙提醒灯B4 MG610281 接鼓风机电机 T4 DJ7081-2.3-212 接闪光继电器B5 6098-0514 接鼓风机调速电阻 T10DJ7221-1.3/1.8-21 接防盗-ECMB6 7283-1088 接鼓风机调速开关 T12 PP0338403 接启动机继电器B8 282365-1 接安全带开启开关 T13 PPP0338403 接位置灯继电器C2 DJ7021-2.3-21 接空调负离子发生器 U1 7283-1027 接未锁警告开关C4 DJ7021-7.8/5-21 接点烟器 BG10 DJ4355-1Sn 搭铁C5 7283-8123 接点烟器背光灯 BG11 DJ4355-2Sn 搭铁C6 PP0438703 接电子钟 BG12 DJ4355-1Sn 搭铁C7 1318389-1 接组合仪表 BG13 DJ4355-2Sn 搭铁接组合开关灯光控C8 6098-1998 BB1 DJ7141-4.8/2.3-11 接右后车门线束制接组合开关雨刮控C9 6098-1164 BC1 DJ7241-4.8/2.3-11 接左前门线束制D1 7183-7665-30 接诊断接口 BD1 DJ7141-4.8/2.3-11 接右前门线束D6 6520-0564 接右前门门灯开关 BE1 DJ7021L-4.8-11 接顶棚线束H5 10933 接紧急灯开关 BJ3DJ7141-4.8/2.3-21 接地板线束H7 15326423 接后氧传感器 BK1 DJ7221-2/6.3-11 接翼子板线束DJJ7053-6.3-211H8 接暖风机继电器 BK2 6240-1120 接翼子板线束H9 6098-2303 接喇叭按钮 BL1 7282-1405-40 接发动机线束接点火锁挡位控制开I11 6098-1716 BL2 7282-5834接发动机线束关I12 1318774-1 接车身控制模块 BM1 174465-1 接 SRS 配线J1 DJ7141-2.3-2122 1 号连接器 2B PP0438803 接接线盒J2 DJ7141-2.3-2122 2 号连接器 2F 7283-1161 接接线盒J3 DJ7141-2.3-2122 3 号连接器 2H MG651086 接接线盒P3 6520-0564 接驻车开关 2G DJ7103-4.8-21 接接线盒接电动后视镜控制开R5 7283-7602关R17 7283-7682-30 接后雾灯开关DJ7103-2.3-21 接 CD 机总成R23DJ7082-3.5-20 接收音机电路图 F3/F3-R 轿车维修手册? 电路布置图 7――仪表板线束(适用于 F3尊贵、旗舰型)电路图 F3/F3-R 轿车维修手册电路图 F3/F3-R 轿车维修手册电路图 F3/F3-R 轿车维修手册电路布置图 7(F3尊贵、旗舰型)序号件号内容序号件号内容A15 DJ7022-6.3-21 接空调水温传感器 R23 DJ7103-2.3-21 接VCD+GPS+收音机A17 DJ70415-6.3-2.1 接鼓风机电机伺服器 R24 DJ70611-2.3-21 接VCD+GPS+收音机A18 7283-5845 接空调蒸发器温度传感器 R25 7283-5831 接VCD+GPS+收音机A19 7283-5845 接室内温度传感器 R26 7283-5830 接VCD+GPS+收音机A20 7283-5845 接日光照射传感器 R27 M23370 接VCD+GPS+收音机A23 DJ7072-3-21 接混合气控制伺服电机R28 M23359 接VCD+GPS+收音机A26 接GPS天线 S4 6098-0964 接车辆防盗警示灯A30 6520-0564 接收音机天线 S5 DJ7031A-2.2-11 接车速投影仪A31 7141-2320 接烟灰缸照明灯 S7 0438503 接制动灯开关A35 M23394 接光照强度传感器 T3 DJ7021A-2.8-21 接点火钥匙提醒灯B4 MG610281 接鼓风机电机 T4 DJ7081-2.3-21 接闪光继电器B8 282365-1 接安全带开启开关 T10 DJ7221-1.3/1.8-21 接防盗-ECM C4 DJ7021-7.8/5-21 接点烟器 T12 0338403 接启动机继电器C5 7283-8123 接点烟器背光灯 T13 0338403 接位置灯继电器C7 1318389-1 接组合仪表 T14 0338403 接前雾灯继电器C8 6098-1998 接组合开关灯光控制 U1 7283-1027 接未锁警告开关C9 6098-1164 接组合开关雨刮控制 BG10 DJ4355-1Sn 搭铁C11 1318389-1 接A/C控制模块 BG11 DJ4355-2Sn 搭铁C12 1318386-1 接A/C控制模块 BG12 DJ4355-1Sn 搭铁C13 M23360 1318747-1 接倒车雷达 BG13 DJ4355-2Sn 搭铁C14 1318386-1 接组合仪表 BB1 DJ7141-4.8/2.3-11 接右后车门线束D1 7183-7665-30 接诊断接口 BC1 DJ7241-4.8/2.3-11 接左前门线束D6 6520-0564 接右前门门灯开关 BC2 6240-1120 接左前门线束H7 15326423 接后氧传感器 BD1 DJ7141-4.8/2.3-11 接右前门线束H8 DJJ7053-6.3-2110 接暖风机继电器 BE1 DJ7021L-4.8-11 接顶棚线束H9 6098-2303 接喇叭按钮 BG-1 DJ7031A-2.8-21 接光照辐度传感器小线I11 6098-1716 接点火锁挡位控制开关 BI1 7283-1405-40 接空调小线I12 1318386-1 接车身控制模块 BJ17283-1405-40 接地板线束J1 DJ7141-2.3-2122 1号连接器 BJ2 0446203 接地板线束J2 DJ7141-2.3-2122 2号连接器 BJ3 DJ7141-4.8/2.3-21 接地板线束J3 DJ7141-2.3-2122 3号连接器 BK1 DJ7221-2/6.3-11 接翼子板线束M4 DJ7022-6.3-21 接电动座椅 BL1 7282-1405-40 接发动机线束N5 7283-5831 接GPS主机 BL2 7282-5834 接发动机线束N6 7283-5846 接GPS主机 BM1 174465-1 接SRS配线N7 G15-IS/ M32458 接GPS主机 2B 0438803 接接线盒P3 6520-0564 接驻车开关 2F 7283-1163 接接线盒R5 7283-7602 接电动后视镜控制开关 2H MG651086 接接线盒R17 7283-7682-30 接后雾灯开关 2G DJ7103-4.8-21 接接线盒电路图 F3/F3-R 轿车维修手册? 电路布置图 8――仪表板线束(适用于 F3-R 时尚型)电路图 F3/F3-R 轿车维修手册电路图 F3/F3-R 轿车维修手册电路图 F3/F3-R 轿车维修手册电路布置图 8(F3-R 时尚型)序件号内容序号件号内容号接电动后视镜控A16 MG651110 接 A/C 控制器 R5 7283-7602制开关接空调蒸发器温度A18 7283-5845 R17 7283-7682-30接后雾灯开关传感器A21 1300-4208 接 A/C 开关 R23 DJ7103-2.3-21 接 CD 机总成A30 6520-0564 接收音机天线 R24 DJ70611-2.3-21 接 CD 机总成接车辆防盗警示A31 7141-5070 接烟灰缸照明灯 S4 6098-0964灯A35 11107 接光照强度传感器 S7 PP0438503 接制动灯开关接点火钥匙提醒B4 MG610281 接鼓风机电机 T3 DJ7021A-2.8-21灯B5 6098-0514 接鼓风机调速电阻 T4 DJ7081-2.3-21 接闪光继电器B6 7283-1088 接鼓风机调速开关 T10 DJ7221-1.3/1.8-21 接防盗-ECM B8 282365-1 接安全带开启开关 T12 0338403 接启动机继电器接空调负离子发生C2 DJ7021-2.3-21 T13 PP0338403接位置灯继电器器C4 DJ7021-7.8/5-21 接点烟器 T14 PP0338403 接前雾灯继电器C5 7283-8123 接点烟器背光灯 U17283-1027 接未锁警告开关C6 PP0438703 接电子钟 BG10 DJ4355-1Sn 搭铁C7 1318389-1 接组合仪表 BG11 DJ4355-2Sn 搭铁接组合开关灯光控C8 6098-1998 BG12 DJ4355-1Sn搭铁制接组合开关雨刮控C9 6098-1164 BG13 DJ4355-2Sn搭铁制C13 M23360 1318747-1 接倒车雷达 BB1 DJ7141-4.8/2.3-11 接右后车门线束C14 1318386-1 接组合仪表 BC1 DJ7241-4.8/2.3-11 接左前门线束D1 7183-7665-30 接诊断接口 BD1 DJ7141-4.8/2.3-11 接右前门线束D6 6520-0564 接右前门门灯开关 BE1 DJ7021L-4.8-11 接顶棚线束H5 10933 接紧急灯开关 BJ3 DJ7141-4.8/2.3-21 接地板线束H7 15326423 接后氧传感器 BK1 DJ7221-2/6.3-11 接翼子板线束H8 DJJ7053-6.3-2110 接暖风机继电器 BK2 6240-1120 接翼子板线束H9 6098-2303 接喇叭按钮 BL1 7282-1405-40 接发动机线束接点火锁挡位控制I11 6098-1716 BL2 7282-5834接发动机线束开关I12 1318386-1 接车身控制模块 BM1 174465-1 接 SRS 配线J1 DJ7141-2.3-2122 1 号连接器 2B PP0438803接接线盒J2 DJ7141-2.3-2122 2 号连接器 2F 7283-1161 接接线盒J3 DJ7141-2.3-2122 3 号连接器 2H MG651086 接接线盒P3 6520-0564 接驻车开关 2GDJ7103-4.8-21 接接线盒电路图 F3/F3-R 轿车维修手册? 电路布置图 9――地板线束(适用于 F3-R)电路图 F3/F3-R 轿车维修手册电路布置图 9序号件号内容序号件号内容A32 7282-7424 接左后轮轮速传感器 R18 6189-0891 接左后雾灯A33 7282-7424 接右后轮轮速传感器 R19 6189-0891 接右后雾灯B15 DJ7061-1.8-21 接左后组合灯 R20 7282-1022 接左后扬声器B16 DJ7061-1.8-21 接右后组合灯 R21 7282-1022 接右后扬声器C15 DJ7081-2.3-21 接CD牒盒 T15 0436001 接警报器D5 6520-0564 接左前门门灯开关 U4 7283-8226-30 接倒车探头总成D7 6520-0564 接左后门门灯开关 U6 7283-8226-30 接倒车探头总成D8 6520-0564 接右后门门灯开关 BG6 DJ4355-1Sn 搭铁F11 0440601 接燃油箱 BG7 DJ4355-2Sn 搭铁H10 7283-8123 接高位制动灯 BG8 DJ4355-1Sn 搭铁L1 7283-8123 接左牌照灯 BG9 DJ4355-2Sn 搭铁L2 7283-8123 接右牌照灯 BA1 DJ7141-4.8/2.3-11 接左后门线束L3 7282-1010 行李舱灯开关 BJ1 7282-1405-40 接仪表板线束L4 7283-8123 接后行李箱灯 BJ27282-5831 接仪表板线束N3 DJ7022-6.3-21 接噪声滤波器 BJ3 DJ7141-4.8/2.3-11 接仪表板线束R10 0338102 接后风窗加热丝 BJ4 7282-1641 接翼子板线束R11 0338102 接后风窗加热丝 2E MG651074 接接线盒? 电路布置图 10――地板线束(适用于 F3-R)电路图 F3/F3-R 轿车维修手册电路布置图 10(F3-R)序号件号内容序号件号内容A32 7282-7424 接右后轮轮速传感器 BA1 DJ7141-4.8/2.3-11 接左后门线束A33 7282-7424 接左后轮轮速传感器 BJ2 7282-5831 接仪表板线束B15 DJ7062-2-21 接左后组合灯 BJ3 DJ7141-4.8/2.3-11 接仪表板线束B16 DJ7062-2-21 接右后组合灯 BJ4 7282-1641接翼子板线束D5 6520-0564 接左前门门灯开关 2E MG651074 接接线盒D7 6520-0564 接左后门门灯开关 RB1 DJ7062-2.3-11 接后保险杠小线D8 6520-0564 接右后门门灯开关 RC1DJ7061-2.2-11 接后盖连接线束F11 PP0440601 接燃油箱 RC2 DJ7041-6.3-11 接后盖连接线束L4 DJY7021-2-21 接后行李箱灯 RC3DJ7072-3-21 接后盖连接线束N3 DJ7022-6.3-21 接噪声滤波器T15 PP0436001 接警报器BG6 DJ4355-1Sn 搭铁BG7 DJ4355-2Sn 搭铁BG8 DJ4355-1Sn 搭铁BG9 DJ4355-2Sn 搭铁电路图 F3/F3-R 轿车维修手册? 电路布置图 11――顶棚线束电路布置图 11序号件号内容序号件号内容D13 7183-7322-30 接二极管 M2 6240-1120 接天窗电机E4 DJ7021A-2.8-21 接出租车帽 M3 DJ7021A-2.8-21 接内后视镜I13 DJ7031J-2.3-21 接后室内灯 BE1 DJ7021L-4.8-21 接仪表板线束M1 0442103 接前室内灯 2D 6240-5160 接接线盒电路图F3/F3-R 轿车维修手册? 电路布置图 12――右前门线束电路图 F3/F3-R 轿车维修手册电路布置图 12序号件号内容序号件号内容D9 DJ7021-2.2-21 接右前门门锁电机 P10 DJ7061-2.3-2120 接右前门玻璃升降器电机D15 7283-8123 接右门内板灯 R14 DJ7068-2.3-11 接右前门电动后视镜电机F10 0443401 接右前门低音扬声器 T6DJ7021-2.2-11 接右前门高音扬声器P5 1300-3111 接右前门玻璃升降器开关 BD1 DJ7141-4.8/2.3-21 接仪表板线束? 电路布置图 13――左前门线束电路图F3/F3-R 轿车维修手册电路布置图 13序号件号内容序号件号内容D10 7283-1968-30 接左前门门锁电机 R13 DJ7068-2.3-11 接左前门电动后视镜电机D14 7283-8123 接左门内板灯 T5 DJ7021-2.2-11 接左前门高音扬声器F9 0443401 接左前门低音扬声器 BC1 DJ7241-4.8/2.3-21 接仪表板线束P8 7283-7475 接左前门电动升降器开关 BC2 DJ7061-2.3-21 接仪表板线束P9 DJ7061-2.3-2120 接左前门玻璃升降器电机? 电路布置图 14――右后门线束电路图 F3/F3-R 轿车维修手册电路布置图 14序号件号内容序号件号内容D12 DJ7021-2.2-21 接右后门门锁电机 P12DJ7061-2.3-2120 接右后门玻璃升降器电机P7 1300-3111 接右后门玻璃升降器开关 BB1 DJ7141-4.8/2.3-21 接接仪表板线束? 电路布置图 15――左后门线束电路图 F3/F3-R 轿车维修手册电路布置图 15序号件号内容序号件号内容D11 DJ7021-2.2-21 接左后门门锁电机 P11 DJ7061-2.3-2120 接左后门玻璃升降器电机P6 1300-3111 接左后门玻璃升降器开关 BA1 DJ7141-4.8/2.3-21 接地板线束电路图 F3/F3-R 轿车维修手册? 电路布置图 16――后盖线束电路图 F3/F3-R 轿车维修手册电路布置图 16序号件号内容序号件号内容L1 7283-8123 接左牌照灯 R18 MG610392 接后雾灯L2 7283-8123 接右牌照灯 R19 MG610392 接倒车灯L3 DJ7013-6.3-2195 接后盖锁机构 BG14DJ413-3B 搭铁L5 DJ7042-6.3-21 接后盖锁电机 RC4DJ7072-3-21 接后盖连接线束R10 0333501 接玻璃小线 RC5DJ7061-2.2-11 接后盖连接线束R11 0333501 接玻璃小线 RC6DJ7041-6.3-11 接后盖连接线束第三节接线盒接头介绍2A 2B 2C2D 2E 2F2G 2H 2I?电气接头表 12电路图 F3/F3-R 轿车维修手册第四节电气接头零件号电路图 F3/F3-R 轿车维修手册护套型号零件名称代号护套型号零件名称A1 7283-7028-30 接室外温度传感器 C14 1318386-1 接组合仪表A2 0447104 接压缩机 C15 DJ7081-2.3-21 接CD牒盒A3 12052643 接碳罐控制阀 D1 7183-7665-30 接诊断接口DJ7023-3.5-20(联 D5 6520-0564 接左前门门灯开关电) D6 6520-0564 接右前门门灯开关A4 DJ7042Y-2.2-21 接空调压力开关 D76520-0564 接左后门门灯开关A5 54210064 接 ABS ECU D8 6520-0564 接右后门门灯开关A6 DJ7021-2.2-11 接左前轮轮速传感器 D9DJ7021-2.2-2总成接右前门门锁电机A7 DJ7021-2.2-11 接右前轮轮速传感器 D107283-1968-30 接左前门门锁电机A8 12162833 接进气温度压力传感器 D11DJ7021-2.2-2总成接左后门门锁电机A11 3724321(φ8.5) 接发电机 B端 D12DJ7021-2.2-2总成接右后门门锁电机A12 6195-0030 接发电机 D13 7183-7322-30 接二极管A13 PP2006901 接蓄电池电瓶端 D14 7283-8123 接左门内板灯A15 DJ7022-6.3-21 接空调水温传感器 D15 7283-8123 接右门内板灯A16 MG651110 接A/C控制器 E2 282191-1 接冷却液温度传感器A17 DJ70415-6.3-2.1 接鼓风机电机伺服器1452020-1A18 7283-5845 接空调蒸发器温度传感器 E3 0338102 接机油压力A19 7283-5845 接室内温度传感器P01FB-AA20 7283-5845 接日光照射传感器 E4 DJ7021A-2.8-21 接出租车帽灯A21 DJ7051-2.3-21 接A/C开关 E6 15357131接电喷ECUA22 DJ7072-3-21 接进气控制伺服电机 F1 DJ7023-2-21总成接左前小灯A23 DJ7072-3-21 接混合气控制伺服电机 F2 DJ7023-2-21总成接右前小灯A24 DJ7072-3-21 接通风模式控制伺服电机 F3 DJ7023-2-21总成接左前雾灯A25 85183-1 接安全气囊电子控制单元 F4 DJ7023-2-21总成接右前雾灯A26 接GPS天线 F5 DJ7021-2.2-21 接左前转向灯A28 1612120 接前排乘员安全气囊 PAB F6 DJ7021-2.2-21 接右前转向灯A29 60201704 接驾驶员安全气囊 DAB F7 0445205 接前雨刮器A30 6520-0564 接收音机天线 F9 0443401 接左前门低音扬声器A31 7141-2320 接烟灰缸照明灯 F10 0443401 接右前门低音扬声器A32 7282-7424 接左后轮轮速传感器 F11 15326631 接燃油箱A33 7282-7424 接右后轮轮速传感器 F12 DJ7024-3.5-20 接左侧转向灯A35 M23394 接光照强度传感器 F13 DJ7024-3.5-20 接右侧转向灯B2 M23374 接制动液位警告开关 H10338102 接1#电喇叭B4 MG610281 接鼓风机电机 H2 0338102 接1#电喇叭B5 6098-0514 接鼓风机调速电阻 H3 0338102 接2#电喇叭B6 DJ7081-4.8/2.3-21 接鼓风机调速开关 H4 0338102 接2#电喇叭B8 282365-1 接安全带开启开关 H5 DJ7061-2.2-21 接紧急灯开关B15 DJ7061-1.8-21 接左后组合灯 H6 1216-2144 接前氧传感器B16 DJ7061-1.8-21 接右后组合灯 H7 15326423 接后氧传感器 (联电系统C1 12059595 接凸轮轴位置传感器无)368161-1 H8 DJJ7053-6.3-2110 接暖风机继电器C3 12110293 接曲轴位置传感器 H9 6098-2303 接喇叭按钮DJ7031-3.5-21 H10 7283-8123接高位制动灯C4 DJ7021-7.8/5-21 接点烟器 H11 DJ7029D-2.8-21 接左前组合灯C5 7283-8123 接点烟器背光灯 H12 DJ7029Y-2.8-21 接左前组合灯C6 0438703 接电子钟 H13 DJ7029D-2.8-21 接右前组合灯C7 1318389-1 接组合仪表 H14 DJ7029Y-2.8-21 接右前组合灯C8 6098-1998 接组合开关灯光控制 I1 DJ7023-3.5-20 接1#点火线圈C9 6098-1164 接组合开关雨刮控制 I2 DJ7023-3.5-20 接2#点火线圈C10 6240-1120 接出租车计价器 15305086 接1号喷嘴C11 1318389-1 接A/C控制模块 I5 DJ7023-3.5-20C12 1318386-1 接A/C控制模块 I6 15305086 接2号喷嘴C13 M23360 1318747-1 接倒车雷达。
