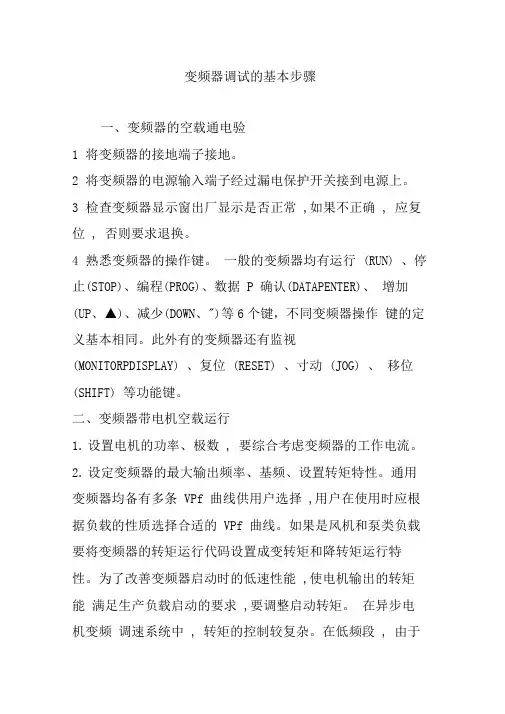

变频器调试的基本步骤一、变频器的空载通电验1将变频器的接地端子接地。
2将变频器的电源输入端子经过漏电保护开关接到电源上。
3检查变频器显示窗出厂显示是否正常,如果不正确, 应复位, 否则要求退换。
4熟悉变频器的操作键。
一般的变频器均有运行(RUN) 、停止(STOP)、编程(PROG)、数据P 确认(DATAPENTER)、增加(UP、▲)、减少(DOWN、")等6个键,不同变频器操作键的定义基本相同。
此外有的变频器还有监视(MONITORPDISPLAY) 、复位(RESET) 、寸动(JOG) 、移位(SHIFT) 等功能键。
二、变频器带电机空载运行1.设置电机的功率、极数, 要综合考虑变频器的工作电流。
2.设定变频器的最大输出频率、基频、设置转矩特性。
通用变频器均备有多条VPf 曲线供用户选择,用户在使用时应根据负载的性质选择合适的VPf 曲线。
如果是风机和泵类负载要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。
为了改善变频器启动时的低速性能,使电机输出的转矩能满足生产负载启动的要求,要调整启动转矩。
在异步电机变频调速系统中, 转矩的控制较复杂。
在低频段, 由于电阻、漏电抗的影响不容忽略,若仍保持VPf 为常数,则磁通将减小,进而减小了电机的输出转矩。
为此,在低频段要对电压进行适当补偿以提升转矩。
一般变频器均由用户进行人工设定补偿。
3.将变频器设置为自带的键盘操作模式,按运行键、停止键, 观察电机是否能正常地启动、停止。
4.熟悉变频器运行发生故障时的保护代码,观察热保护继电器的出厂值,观察过载保护的设定值,需要时可以修改。
变频器的使用人员可以按变频器的使用说明书对变频器的电子热继电器功能进行设定。
当变频器的输出电流超过其容许电流时,变频器的过电流保护将切断变频器的输出。
因此,变频器电子热继电器的门限最大值不超过变频器的最大容许输出电流。
三、带载试运行1.手动操作变频器面板的运行停止键,观察电机运行停止过程及变频器的显示窗,看是否有异常现象。
变频器参数设置流程变频器(Variable Frequency Drive,简称VFD)是一种用于调节电动机转速的电气设备。
它通过改变电机的输入电压和频率,实现对电动机的转速进行调节。
变频器广泛应用于机械设备、空调系统等领域,可以提高效率、降低能耗和减少设备的机械损坏。
变频器的参数设置对于其正常运行至关重要。
下面是变频器参数设置的流程和步骤,以确保变频器的正确使用和操作:1.首先,确认变频器的型号和功率,并根据电机的额定功率选择合适的变频器。
这是最基本的一步,确保选择的变频器能够适应所控制电机的需求。
2.完整了解变频器的使用说明书和技术手册。
这些资料包括了关于变频器的详细参数和设置说明,对于正确设置变频器非常重要。
3.通电前,确保变频器接线正确,并检查电源电压与变频器额定电压是否匹配。
4.进入变频器的参数设置菜单。
这可以通过变频器的面板、按键或者连接上位机进行操作。
根据变频器型号不同,操作方法也有所不同,需要按照说明书进行操作。
5.首先进行基本参数的设置。
这些参数包括主要的运行参数,如额定转速、额定电流等。
根据所控制电机的规格,设置相应的数值。
一些变频器还需要设置电机的额定功率、额定电压等信息。
6.随后,需要设置启停方式。
一般有直接启停、定时启停、时限启停等方式,根据应用场景选择合适的启停方式,并进行相应的设置。
7.接下来是设置速度控制方式。
变频器可以实现多种速度控制方式,如V/F控制、开环矢量控制、闭环矢量控制等。
根据实际需求选择适合的控制方式,并进行相应的参数设置。
这些参数包括加速时间、减速时间、速度上限、速度下限等。
8.在速度控制设置完成后,需要进行故障保护参数的设置。
这些参数包括过电流保护、过载保护、过压保护、欠压保护等。
根据实际工况,设置相应的保护参数,以保证设备运行的安全性和稳定性。
9.最后,进行触发器和缺省参数的设置。
触发器可以用于设备的自动启停、调速等操作,根据需求进行设置。
缺省参数是变频器的出厂预设参数,可以通过设置缺省参数来还原变频器的出厂状态。
一、变频器的空载通电验11 将变频器的接地端子接地。
21 将变频器的电源输入端子经过漏电保护开关接到电源上。
31 检查变频器显示窗的出厂显示是否正常如果不正确应复位否则要求退换。
41 熟悉变频器的操作键。
一般的变频器均有运行(RUN) 、停止(STOP) 、编程(PROG) 、数据P确认(DATA PENTER) 、增加(UP、▲) 、减少(DOWN、") 等6 个键不同变频器操作键的定义基本相同。
此外有的变频器还有监视(MONITORPDISPLAY) 、复位(RESET) 、点动(JOG) 、移位(SHIFT) 等功能键。
二、变频器带电机空载运行11 设置电机的功率、极数要综合考虑变频器的工作电流。
21 设定变频器的最大输出频率、基频、设置转矩特性。
VPf 类型的选择包括最高频率、基本频率和转矩类型等项目。
最高频率是变频器—电动机系统可以运行的最高频率由于变频器自身的最高频率可能较高当电动机容许的最高频率低于变频器的最高频率时应按电动机及其负载的要求进行设定。
基本频率是变频器对电动机进行恒功率控制和恒转矩控制的分界线应按电动机的额定电压进行设定。
转矩类型指的是负载是恒转矩负载还是变转矩负载。
用户根据变频器使用说明书中的VPf 类型图和负载特点选择其中的一种类型。
通用变频器均备有多条VPf 曲线供用户选择用户在使用时应根据负载的性质选择合适的VPf 曲线。
如果是风机和泵类负载要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。
为了改善变频器启动时的低速性能使电机输出的转矩能满足生产负载启动的要求要调整启动转矩。
在异步电机变频调速系统中转矩的控制较复杂。
在低频段由于电阻、漏电抗的影响不容忽略若仍保持VPf 为常数则磁通将减小进而减小了电机的输出转矩。
为此在低频段要对电压进行适当补偿以提升转矩。
一般变频器均由用户进行人工设定补偿。
日立J300 变频器则为用户提供两种选择:自行设定和自动转矩提升。
变频器调试的基本方法和步骤变频器调试的基本方法和步骤:一、变频器的空载通电验1将变频器的接地端子接地。
2将变频器的电源输入端子经过漏电保护开关接到电源上。
3检查变频器显示窗出厂显示是否正常,如果不正确,应复位,否则要求退换。
4熟悉变频器的操作键。
一般的变频器均有运行(RUN)、停止(STOP)、编程(PROG)、数据P确认(DATAPENTER)、增加(UP、▲)、减少(DOWN、")等6个键,不同变频器操作键的定义基本相同。
此外有的变频器还有监视(MONITORPDISPLAY)、复位(RESET)、寸动(JOG)、移位(SHIFT)等功能键。
二、变频器带电机空载运行1.设置电机的功率、极数,要综合考虑变频器的工作电流。
2.设定变频器的最大输出频率、基频、设置转矩特性。
通用变频器均备有多条VPf曲线供用户选择,用户在使用时应根据负载的性质选择合适的VPf曲线。
如果是风机和泵类负载,要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。
为了改善变频器启动时的低速性能,使电机输出的转矩能满足生产负载启动的要求,要调整启动转矩。
在异步电机变频调速系统中,转矩的控制较复杂。
在低频段,由于电阻、漏电抗的影响不容忽略,若仍保持VPf为常数,则磁通将减小,进而减小了电机的输出转矩。
为此,在低频段要对电压进行适当补偿以提升转矩。
一般变频器均由用户进行人工设定补偿。
3.将变频器设置为自带的键盘操作模式,按运行键、停止键,观察电机是否能正常地启动、停止。
4.熟悉变频器运行发生故障时的保护代码,观察热保护继电器的出厂值,观察过载保护的设定值,需要时可以修改。
变频器的使用人员可以按变频器的使用说明书对变频器的电子热继电器功能进行设定。
当变频器的输出电流超过其容许电流时,变频器的过电流保护将切断变频器的输出。
因此,变频器电子热继电器的门限最大值不超过变频器的最大容许输出电流。
三、带载试运行1.手动操作变频器面板的运行停止键,观察电机运行停止过程及变频器的显示窗,看是否有异常现象。

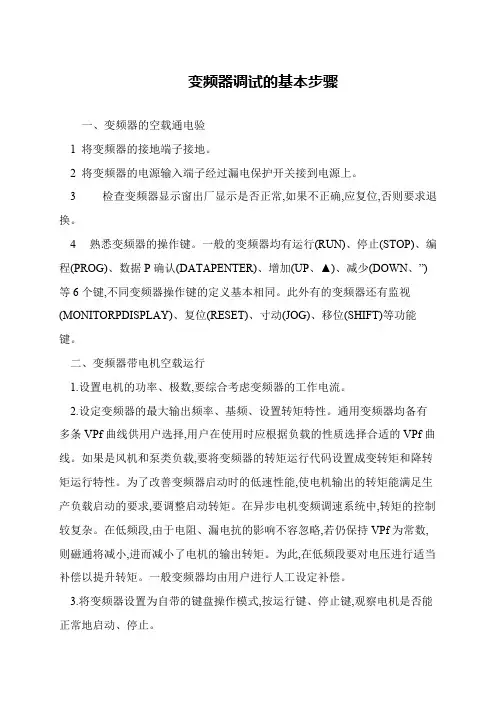

变频器调试的基本步骤一、变频器的空载通电验 1 将变频器的接地端子接地。
2 将变频器的电源输入端子经过漏电保护开关接到电源上。
3 检查变频器显示窗出厂显示是否正常,如果不正确,应复位,否则要求退换。
4 熟悉变频器的操作键。
一般的变频器均有运行(RUN)、停止(STOP)、编程(PROG)、数据P确认(DATAPENTER)、增加(UP、▲)、减少(DOWN、”)等6个键,不同变频器操作键的定义基本相同。
此外有的变频器还有监视(MONITORPDISPLAY)、复位(RESET)、寸动(JOG)、移位(SHIFT)等功能键。
二、变频器带电机空载运行 1.设置电机的功率、极数,要综合考虑变频器的工作电流。
2.设定变频器的最大输出频率、基频、设置转矩特性。
通用变频器均备有多条VPf曲线供用户选择,用户在使用时应根据负载的性质选择合适的VPf曲线。
如果是风机和泵类负载,要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。
为了改善变频器启动时的低速性能,使电机输出的转矩能满足生产负载启动的要求,要调整启动转矩。
在异步电机变频调速系统中,转矩的控制较复杂。
在低频段,由于电阻、漏电抗的影响不容忽略,若仍保持VPf为常数,则磁通将减小,进而减小了电机的输出转矩。
为此,在低频段要对电压进行适当补偿以提升转矩。
一般变频器均由用户进行人工设定补偿。
3.将变频器设置为自带的键盘操作模式,按运行键、停止键,观察电机是否能正常地启动、停止。
4.熟悉变频器运行发生故障时的保护代码,观察热保护继电器的出厂值,观察过载保护的设定值,需要时可以修改。
变频器的使用人员可以按变频器的使用说明书对变频器的电子热继电器功能进行设定。
当变频器的输出电流超过其容许电流时,变频器的过电流保护将切断变频器的输出。
因此,变频器电子热继电器的门限最大值不超过变频器的最大容许输出电流。
三、带载试运行 1.手动操作变频器面板的运行停止键,观察电机运行停止过程及变频器的显示窗,看是否有异常现象。
怎么调试变频器的参数调试变频器的参数是一个相对复杂的过程,需要一定的电气功底和实际操作经验。
下面是一个简单的步骤介绍,希望能帮到你。
1.了解变频器的工作原理和基本参数:在开始调试之前,首先需要了解变频器的工作原理和基本参数,包括输入电源的电压和频率范围、输出电机的额定功率和电压等。
同时,还需要了解变频器的控制方式和调试方法。
2.安装变频器和接线:按照变频器的说明书和电气图纸,进行变频器的安装和接线。
确保变频器和电机之间的电气连接正确无误,同时注意接地和绝缘等安全性问题。
3.变频器的基本参数设置:连接好电源后,将变频器上的参数开关置于“运行中”或“手自动转换”位置,然后按照变频器的说明书,依次设置变频器的基本参数,包括输入输出电压、频率范围、电机类型(如三相异步电机)、过载保护设定值等。
4.根据实际工况调试变频器:根据实际工况的需求,逐步调试变频器的参数。
例如,调整输出频率范围、起动和停止时间、变频器的加减速时间等参数。
需要根据具体情况进行调试,并进行适当的测试和观察,确保变频器的运行状态符合预期。
5.检查变频器的性能和保护功能:在调试过程中,还需要检查变频器的性能和保护功能是否正常。
例如,检查变频器的输出电压和频率是否稳定、检查变频器的电流和温度是否在合理范围内等。
如有异常,需要进一步调试和排除故障。
6.调试参数的记录和保存:在调试过程中,需要记录和保存调试的参数值,以备将来的维护和调试。
可以建立一个参数表格,记录每次的调试结果和参数设置,以备需要时进行参考和对比。
需要注意的是,由于每个变频器的品牌和型号不同,调试步骤和方法可能会有所差别。
因此,在调试变频器之前,还应该仔细阅读和理解变频器的说明书和技术资料,确保按照厂家的要求进行操作。
总之,调试变频器的参数是一个需要一定经验和专业知识的过程。
如果你对电气知识和变频器的操作不太熟悉,建议向专业的电气人员寻求帮助和指导。

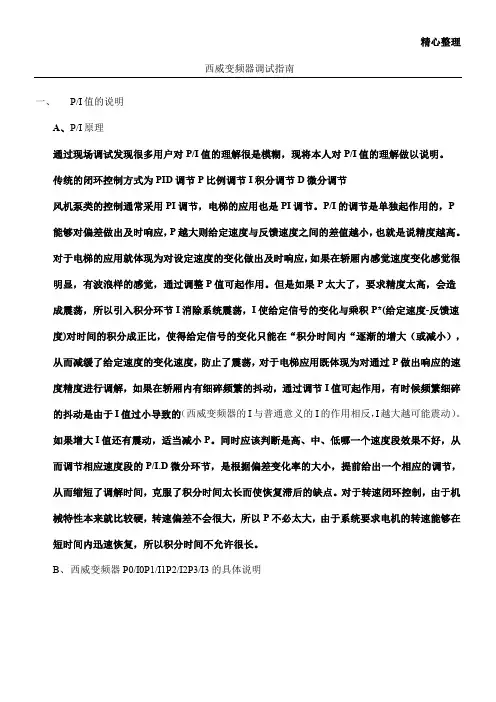

精心整理西威变频器调试指南一、P/I值的说明A、P/I原理通过现场调试发现很多用户对P/I值的理解很是模糊,现将本人对P/I值的理解做以说明。
传统的闭环控制方式为PID调节P比例调节I积分调节D微分调节P-反馈速度)。
械特性本来就比较硬,转速偏差不会很大,所以P不必太大,由于系统要求电机的转速能够在短时间内迅速恢复,所以积分时间不允许很长。
B、西威变频器P0/I0P1/I1P2/I2P3/I3的具体说明P0电梯启动时的比例增益,I0电梯启动时的积分,P1高速段的比例增益,I1高速段的积分,P2中速段的比例增益,I2中速段的积分,P3低速段的比例增益,I3低速段的积分,作用见P/I原理说明。
C、高、中、低速段的区分在TRAVEL/SPEEDTHRESHOLD菜单下,SGPTRAN21HTHR由中速段调节切换到高速段X%1米/秒以后,米/秒,/秒之前,菜单下,0.15米/同理,SGPTRAN32BAND是从低速段P3/I2调节切换到中速段P2/I2调节的范围。
D、什么是速度调节基值SPDPGAIN%SPDIGAIN%?基值的作用?如何看基值最大能够设多少?基值与P0/I0,P1/I1,P3/I3的关系是什么?1、为了达到100%的期望的速度响应,可通过增加基值SPDPGAIN%SPDIGAIN%来实现。
该参数在REGULATIONPARAM/SPDREGULATOR/BASEVALUES菜单下2、进入上述菜单后,先找到SPDPGAIN%,按ENTER键,然后按操作面板右下角的SHIFT键,再按下箭头HELP键,操作面板会显示该值的最大范围,按左下角的ESCAPE键退出。
同样SPDIGAIN%也是这样。
3、P0/I0P1/I1P2/I2P3/I3会随着SPDPGAIN%SPDIGAIN%的改变而改变,也就是说P0=X%*SPDPGAIN;I0=X%*SPDIGAIN,其他都是这样的关系。
二、restart菜三、在该模四、五、变频器功率板损坏,调节板、分频卡完好,如何更换变频器?如果现场出现变频器功率板损坏,而调节板、分频卡完好的情况,在新的变频器到达后,将旧的变频器拆下,将旧变频器的调节板、分频卡安装到新的变频器上,上电即可使用,不需要重新进行自学习及设置参数,这在同步上是非常方便的。
变频器调试的基本步骤-变频器的通用调试方法一、变频器的空载通电验1.将变频器的接地端子接地。
2.将变频器的电源输入端子经过漏电保护开关接到电源上。
3.检查变频器显示窗的出厂显示是否正常如果不正确应复位否则要求退换。
4.熟悉变频器的操作键。
一般的变频器均有运行(RUN) 、停止(STOP) 、编程(PROG) 、数据 P 确认 (DATAPENTER) 、增加(UP、▲) 、减少(DOWN、') 等 6 个键不同变频器操作键的定义基本相同。
此外有的变频器还有监视(MONITORPDISPLAY) 、复位(RESET) 、寸动(JOG) 、移位(SHIFT) 等功能键。
二、变频器带电机空载运行1.设置电机的功率、极数要综合考虑变频器的工作电流。
2.设定变频器的最大输出频率、基频、设置转矩特性。
VPf 类型的选择包括最高频率、基本频率和转矩类型等项目。
最高频率是变频器—电动机系统可以运行的最高频率由于变频器自身的最高频率可能较高当电动机容许的最高频率低于变频器的最高频率时应按电动机及其负载的要求进行设定。
基本频率是变频器对电动机进行恒功率控制和恒转矩控制的分界线应按电动机的额定电压进行设定。
转矩类型指的是负载是恒转矩负载还是变转矩负载。
用户根据变频器使用说明书中的VPf 类型图和负载特点选择其中的一种类型。
通用变频器均备有多条VPf 曲线供用户选择用户在使用时应根据负载的性质选择合适的VPf 曲线。
如果是风机和泵类负载要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。
为了改善变频器启动时的低速性能使电机输出的转矩能满足生产负载启动的要求要调整启动转矩。
在异步电机变频调速系统中转矩的控制较复杂。
在低频段由于电阻、漏电抗的影响不容忽略若仍保持VPf 为常数则磁通将减小进而减小了电机的输出转矩。
为此在低频段要对电压进行适当补偿以提升转矩。
一般变频器均由用户进行人工设定补偿。
日立 J300 变频器则为用户提供两种选择:自行设定和自动转矩提升。

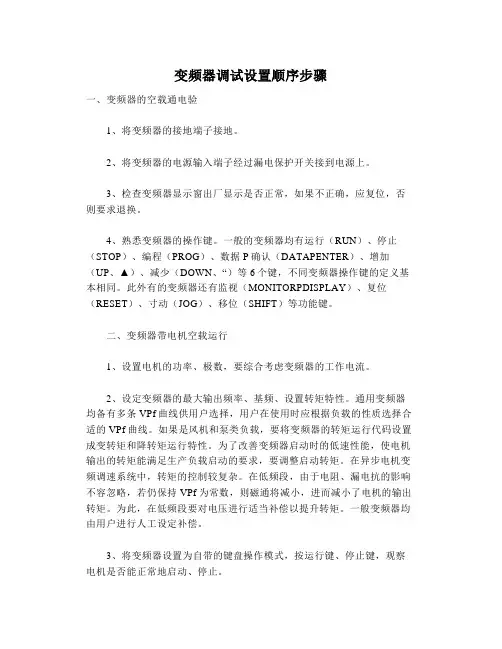

变频器调试设置顺序步骤一、变频器的空载通电验1、将变频器的接地端子接地。
2、将变频器的电源输入端子经过漏电保护开关接到电源上。
3、检查变频器显示窗出厂显示是否正常,如果不正确,应复位,否则要求退换。
4、熟悉变频器的操作键。
一般的变频器均有运行(RUN)、停止(STOP)、编程(PROG)、数据P确认(DATAPENTER)、增加(UP、▲)、减少(DOWN、“)等6个键,不同变频器操作键的定义基本相同。
此外有的变频器还有监视(MONITORPDISPLAY)、复位(RESET)、寸动(JOG)、移位(SHIFT)等功能键。
二、变频器带电机空载运行1、设置电机的功率、极数,要综合考虑变频器的工作电流。
2、设定变频器的最大输出频率、基频、设置转矩特性。
通用变频器均备有多条VPf曲线供用户选择,用户在使用时应根据负载的性质选择合适的VPf曲线。
如果是风机和泵类负载,要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。
为了改善变频器启动时的低速性能,使电机输出的转矩能满足生产负载启动的要求,要调整启动转矩。
在异步电机变频调速系统中,转矩的控制较复杂。
在低频段,由于电阻、漏电抗的影响不容忽略,若仍保持VPf为常数,则磁通将减小,进而减小了电机的输出转矩。
为此,在低频段要对电压进行适当补偿以提升转矩。
一般变频器均由用户进行人工设定补偿。
3、将变频器设置为自带的键盘操作模式,按运行键、停止键,观察电机是否能正常地启动、停止。
4、熟悉变频器运行发生故障时的保护代码,观察热保护继电器的出厂值,观察过载保护的设定值,需要时可以修改。
变频器的使用人员可以按变频器的使用说明书对变频器的电子热继电器功能进行设定。
当变频器的输出电流超过其容许电流时,变频器的过电流保护将切断变频器的输出。
因此,变频器电子热继电器的门限最大值不超过变频器的最大容许输出电流。
三、带载试运行1、手动操作变频器面板的运行停止键,观察电机运行停止过程及变频器的显示窗,看是否有异常现象。

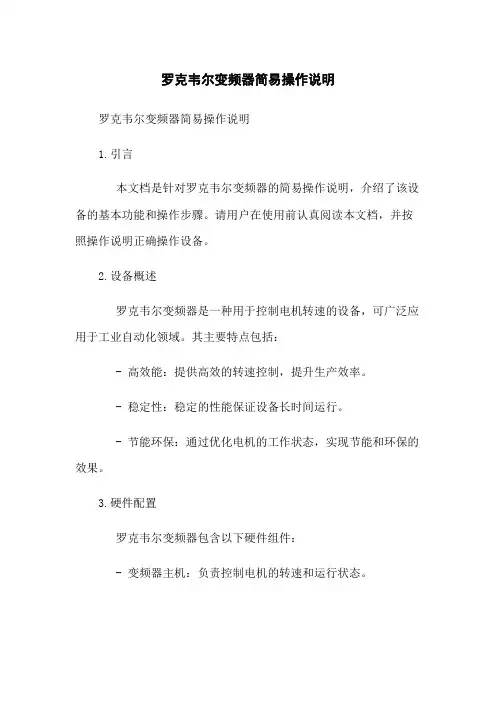

PowerFlex 753变频器调试步骤威钢原料及烧结变频器控制接口如下(所有模拟量和数字量都是用I/O选件模块Port 04,而不是变频器主控板I/O):速度给定: AI 1频率输出:AO 1变频器运行命令:DI 1切换到远程:DI 2MOP UP: DI 3(接操作箱频率上升按钮)MOP DOWN:DI 4(接操作箱频率下降按钮)变频器备妥输出:RO 0变频器运行输出:RO 1变频器调试要点如下:1.在变频器上电前完成模拟量输入信号选择跳线,变频器出厂缺省为电压输入2.变频器上电,修改参数访问级别。
首先选中变频器,按键,然后按键,选择Ports,选择“00 PowerFlex 753”,按ESC键,退到主界面。
设置P301=1 快速访问方法按PAR#键,输入访问的参数号,如3013.完成变频器Start-up向导按键,然后按键,选中Start-up菜单,进入启动向导。
启动向导结构如下:选择”Begin Start Up”,按确认键进入。
面板提示“Start-Up consists of several steps to configure thedrive.Press Enter”, 按“Enter”键确认。
面板提示“Geneal Startup”“Appl Specific“选择“Geneal Startup”,按“Enter“键确认面板显示:“Motor Control”“Motor Data”“Feedback”“Limits”“Ref Ramp Stop““I/O”顺序选择以上菜单进入选择”Motor Control”菜单,面板显示”This section select the type of Motor Control the drive will use.Press Enter”,按“Enter”键确认面板显示:“Please Select:Sensorless VectV/HzFlux Vector”对于原料变频器,选择“Sensorless Vect”,对于烧结机一台变频器带两台电机应用,选择“V/Hz”“Motor Control”设置完成后,选择“Motor Data”,按“Enter”确认变频器面板显示“Edit Motor NP Volts”“ 400 VAC”按”Enter”确认“Select type of power units shown on motor nameplateHPKW”选择”KW”,按“Enter”键确认变频器面板显示“Edit Motor NP PowerXX KW”,输入电机额定功率(使用软按键,删除原有显示值再输入电机功率值),按”Enter”键确认变频器面板显示“Edit Motor NP Amps”XX Amps”,输入电机额定电流值,按”Enter”键确认变频器面板显示“Edit Motor NP HertzXX Hz”变频器额定是50Hz,按”Enter”键确认变频器面板显示“Edit Motor NP RPMXX RPM”,输入电机额定转速,按”Enter”键确认“Edit Motr OL Factor1”电机缺省过载倍数为1,按Enter键确认变频器面板显示“Edit Motor PolesXX Pole”,输入电机极数(注意:4极电机同步转速1500RPM,6极电机同步转速1000RPM),按Enter键确认变频器面板显示“Edit Speed UnitsHz 0”缺省是“Hz 0”,按Enter键确认(如果要改为RPM,这里设置“RPM 1”)“Motor Data”设置完成后,可直接跳过”Feedback”,变频器缺省工作在无编码器反馈模式,选择”Limits”,按Enter键确认变频器面板显示“Edit Max Fwd Speed50Hz”按Enter键确认变频器面板显示“Edit Max Rev Speed-50Hz”按Enter键确认“Edit Min Fwd Speed0.0Hz”按Enter键确认变频器面板显示“Edit Min Rev Speed0.0Hz”按Enter键确认“Limits”设置完成后,选择”Tests”,按Enter键确认变频器面板显示“Complete these steps in orderDirection TestAuto TuneDone”选择“direction test”,按Enter键确认变频器面板显示“Press START to begin test!Motor will run!”按键起动变频器变频器面板显示“Is the direction of rotation forward?YesNo”如果变频器旋转方向为正向,选择“Yes”,按Enter键确认如果变频器旋转方向为反向,选择”No”,按Enter键确认变频器面板显示“How would you like to fix motor polarity?Automatic ChangeChange mtr wires”选择”Automatic Change”,按Enter键确认变频器面板显示“Press STOPStartup will then automatically change rotation as if motor lead were reversed.”按键停止变频器变频器会再次显示“Press START to begin test!Motor will run!”按键起动变频器变频器面板显示“Is the direction of rotation forward?YesNo”选择“Yes”,按Enter键确认“Direction Test”完成后,选择”Auto Tune”变频器面板显示“ IMPORTANT ! Use Rotate Tune for best results.Rotate Tune works best under no load/low friction e Static Tune if load can not be rotated .Press Enter”按Enter键确认变频器面板显示“Select the tuning mode:Rotate TuneStatic Tune”选择”Rotate Tune”,按Enter键确认变频器面板显示“Press START to begin test.CAUTION:Rotate Tune will cause motor shaft rotation.”按键起动变频器变频器会自动完成整定过程,整定结束后,按键停止变频器,选择“Done”,按Enter键确认。
“Tests”完成后,选择”Ref Ramp Stop”,按Enter键确认变频器面板显示“Edit Direction ModeUnipolar 0”按Enter键确认变频器面板显示“Please select the speed reference source:Local HIMAnalog InputMore Choices”选择”Analog Input”,按Enter键确认变频器面板显示“Edit Spd Ref A selSelect Port to useZero SpeedPort 00 PowerFlex 753Port 04 I/O Module 24V”选择”Port 00 PowerFlex 753”,按Enter键确认变频器面板显示“Edit Spd Ref A SelSelect parameter To Use…….….”按向下方向键翻页,选中”Par 0558 MOP Reference”,按Enter键确认变频器面板显示“Edit DI MOP IncSelect Port To UseDisabledPort 00 PowerFlex 753Port 04 I/O Module 24V”选中”Port 04 I/O Module 24V”,按Enter键确认变频器面板显示“Edit DI MOP IncSelect Param To Use选中”Par 0001 Dig In Sts”,按Enter键确认变频器面板显示“Edit DI MOP IncSelect Bit To Use…………”选中”Bit 03 Input 3”,按Enter键确认(这里 I/O Module 24V DI 3接机旁操作箱频率上升按钮,实际选择哪位以现场接线为准)变频器面板显示“Edit DI MOP DecSelect Port To UseDisabledPort 00 PowerFlex 753Port 04 I/O Module 24V”选中”Port 04 I/O Module 24V”,按Enter键确认变频器面板显示“Edit DI MOP DecSelect Param To Use选中”Par 0001 Dig In Sts”,按Enter键确认变频器面板显示“Edit DI MOP DecSelect Bit To Use…………”选中”Bit 04 Input 4”,按Enter键确认(这里 I/O Module 24V DI 4接机旁操作箱频率下降按钮,实际选择哪位以现场接线为准)变频器面板显示“Edit MOP Rate1.000%/S”按Enter键确认变频器面板显示“Do you want to save MOP speed at stop?NoYes”选择”No”,按Enter键确认变频器面板显示“Do you want to save MOP speed at power down? NoYes”选择”No”,按Enter键确认变频器面板显示“Edit Stop Mode ARamp 1”按Enter键确认变频器面板显示“Edit Bus Reg Mode AAdjust Freq 1”按Enter键确认变频器面板显示“Edit Accel Time 110.00 Secs”暂时用缺省加速时间10秒钟,按Enter键确认变频器面板显示“Edit Decel Time 110.00 Secs”暂时用缺省减速时间10秒钟,按Enter键确认变频器面板显示“Do you want to perform S-Curve for accel/decal? NoYes”选择”Yes”,按Enter键确认变频器面板显示“Edit S Curve Accel0.00%”修改为10%,按Enter键确认变频器面板显示“Edit S Curve decel0.00%”修改为10%,按Enter键确认以上设置完成后,选择”I/O”,按Enter键确认变频器面板显示“Make a selection:Start Stop & Dir…..…..”选择”Start Stop & Dir”,按Enter键确认变频器面板显示“This section defines Start Stop and Direction digital input functions. Press Enter”按Enter键确认变频器面板显示“Will a digital input be used as a START source?NoYes”选择”Yes”,按Enter键确认变频器面板显示“Is REVERSE required from a digital input?NoYes”选择”NO”,按Enter键确认变频器面板显示“Enter choice for the control method:3 wire2 wire”选择”2 wire”,按Enter键确认变频器面板显示“Edit DI RunSelect Port To UseDisabledPort 00 PowerFlex 753Port 04 I/O Module 24V”选择”Port 04 I/O Module 24V”,按Enter键确认变频器面板显示“Edit DI RunSelect Param To UsePar 0001 Dig In Sts”,选中”Par 0001 Dig In Sts”,按Enter键确认变频器面板显示“Edit DI RunSelect Bit To Use…………”选中”Bit 01 Input 1”,按Enter键确认(这里 I/O Module 24V DI 1接运行命令,实际选择哪位以现场接线为准)变频器面板显示“Edit Digital In CfgRun Edge 0“按Enter键确认设置完”Start Stop & Dir”后,直接跳过”Digital Inputs”,”Digital Outputs”,”Analog Outputs”,选择”Done”,按Enter键确认。
