预应力混凝土连续梁桥悬臂浇筑施工知识讲座

悬臂浇筑法施工（挂篮施工）悬臂施工法是在桥墩两侧对称逐段就地浇筑混凝土,待混凝土达到一定强度后，张拉预应力筋，移动机具、模板继续施工。

预应力混凝土连续梁桥采用悬臂施工的方法需在施工中进行体系转换,即在悬臂施工时，结构的受力状态呈T形刚构，悬臂梁，待施工合拢后形成连续梁。

因此，在桥梁设计中在考虑施工过程的应力状态;要考虑由于体系转换及其他因素引起结构的次内力。

内时为使施工受力与运营状态结构的受力尽量吻合,通常用悬臂施工的连续梁桥选取变截面梁。

预应力混凝土连续梁桥在悬臂施工时，由于墩梁铰接而不能承受弯矩，因此，施工时要采取措施临时将墩、梁固结。

待悬臂施工至少一端合拢后恢复原结构状态,这是连续梁采用悬臂施工法的一个特点.悬臂施工法不需大量施工支架和临时设备,不影响桥下通航、通车,施工不受季节，河道水位的影响，并能大跨径桥上采用,因此得到广泛的使用。

悬臂浇筑的施工方法是大跨连续梁桥的主要施工方法。

1、0#梁段施工0＃梁段施工，首先通过预埋在主墩墩身里的特制点板,用“N"型万能杆件拼组桁架式扇形托架，四片主桁联结形式桁架式结构，其上铺设两层型钢垫梁.支架预压采用液压千斤顶施加集中力进行等效预压,以消除支架的非弹性变形，然后立模、浇筑0#。

0＃梁段外模采用大块钢模板，以确保梁体的外观质量。

2、挂篮悬臂施工0＃梁段施工完成后，在其上部拼装挂篮，悬臂对称逐段浇筑各标准段。

其工艺流程如下：挂篮是悬臂浇筑法施工的主要设备，它可没轨道走行,支承在已完成的梁段上,用以进行下一个梁段的施工。

（1）挂篮的结构形式：菱形挂篮由菱形桁架，悬吊系统、锚固系统、底模平面、内外模板及走行系统组成。

（2）主要特点①菱形挂篮外形美观，结构简单，杆件受力明确。

②作业面宽阔,便于钢筋及预应力管道安装，能加快施工速度,缩短梁段施工循环周期。

根据其它箱梁使用情况,梁段最短施工周期5。

2天,平均6—8天.③利用桁架前后支座,使桁架在轨道上走行，无需平衡重,操作方便，移动灵活、平衡，外模,底模随桁架一次到位.挂篮移动时间短，一般只需2-4小时即可就位。

第一局部连续梁桥悬臂施工的一般知识➢前言➢用挂篮悬臂施工的主要工作内容包括：在墩顶浇筑起步梁段(0#块)，在起步梁段上拼装悬灌挂篮并依次分段悬浇梁段；边跨及中跨合拢。

一、移动式悬臂施工挂篮简介➢(一)施工挂篮的构造➢挂篮是一个能沿梁顶滑动或滚动的承重构架，其锚固悬挂在已施工梁段上，在挂篮上可进展下一梁段的模板、钢筋、预应力管道的安设，混凝土灌注和预应力张拉，灌浆等作业。

完成一个阶段的循环后，挂篮即可前移并固定，进展下一阶段的悬灌，如此循环直至悬臂灌注完成。

1.挂篮分类挂篮按构造形式可分为桁架式(包括平弦无平衡重式、菱形、弓弦式)、斜拉式、型钢式及混合式四种；挂篮按抗倾覆平衡式可分为压重式、锚固式和半压重锚固式三种；按挂篮走行方法可分为一次走行到位和两次走行到位两种；按其移动方式可分为滚动式、滑动式和组合式三种。

几种主要的挂篮构造如图5-1~5-6所示。

二、用挂篮悬臂灌注施工的主要工艺程序及其特点用挂篮主段悬浇施工的主要工艺程序为：➢灌注0号段及墩梁临时锚固；➢拼装挂篮；➢灌注1号段；➢张拉预应力钢索➢挂篮前移、调整、锚固；灌注下一梁段；➢包括：➢1)挂篮前移，按立模标高设顶底模标高；➢2)浇筑混凝土，养护；➢3)张拉预应力钢索。

依次类推完成悬臂灌注；挂篮撤除；边跨合拢；➢中跨合拢。

(一) 0号段的浇筑➢0号段位于桥墩上方，灌注0号段相当于给挂篮提供一个安装场地。

➢0号段一般需在桥墩两侧设托架或支架现浇，如下图。

➢立0号段底模时，同时安装支座及防倾覆锚固装置。

如图5-12所示。

墩梁临时锚固(二)拼装挂篮➢挂篮运至工地后，应在试拼台上试拼，以发现由于制作不精良及运输中变形造成的问题，保证正式安装时的顺利及工程进度。

如图5-16。

挂篮操作考前须知➢在0号段上安装梁顶滑道，然后安装支座及三角形组合梁，并将其梁尾部相连并锚固，配置压重。

吊挂相应调带(杆)。

➢将底模平台及侧模支架作为整体起吊，与相应吊点相连结，后下横梁那么用吊杆支撑在箱梁底板上。

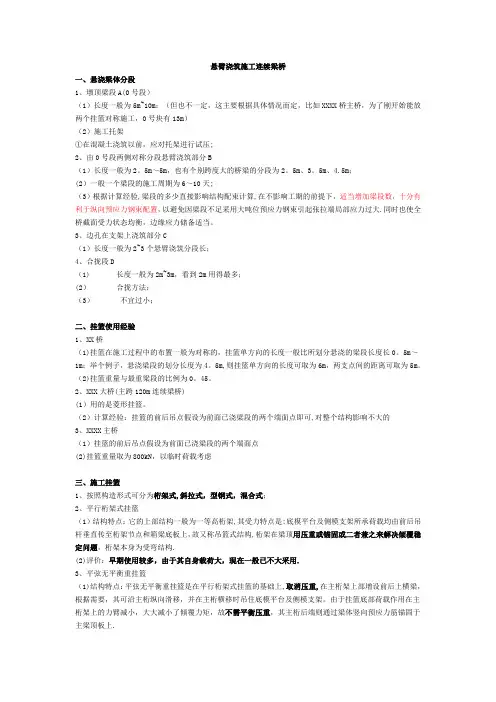

悬臂浇筑施工连续梁桥一、悬浇梁体分段1、墩顶梁段A(0号段）（1）长度一般为5m~10m；（但也不一定，这主要根据具体情况而定，比如XXXX桥主桥，为了刚开始能放两个挂篮对称施工，0号块有13m）（2）施工托架①在混凝土浇筑以前，应对托架进行试压;2、由0号段两侧对称分段悬臂浇筑部分B（1）长度一般为2。

5m～5m，也有个别跨度大的桥梁的分段为2。

5m、3。

5m、4.5m；(2）一般一个梁段的施工周期为6～10天;（3）根据计算经验,梁段的多少直接影响结构配束计算,在不影响工期的前提下，适当增加梁段数，十分有利于纵向预应力钢束配置，以避免因梁段不足采用大吨位预应力钢束引起张拉端局部应力过大.同时也使全桥截面受力状态均衡，边缘应力储备适当。

3、边孔在支架上浇筑部分C（1）长度一般为2~3个悬臂浇筑分段长；4、合拢段D（1) 长度一般为2m~3m，看到2m用得最多；(2）合拢方法；（3）不宜过小；二、挂篮使用经验1、XX桥（1)挂篮在施工过程中的布置一般为对称的，挂篮单方向的长度一般比所划分悬浇的梁段长度长0。

5m～1m；举个例子，悬浇梁段的划分长度为4。

5m,则挂篮单方向的长度可取为6m，两支点间的距离可取为5m。

（2)挂篮重量与最重梁段的比例为0。

45。

2、XXX大桥(主跨120m连续梁桥)(1）用的是菱形挂篮。

（2）计算经验：挂篮的前后吊点假设为前面已浇梁段的两个端面点即可,对整个结构影响不大的3、XXXX主桥（1）挂篮的前后吊点假设为前面已浇梁段的两个端面点(2)挂篮重量取为800kN，以临时荷载考虑三、施工挂篮1、按照构造形式可分为桁架式,斜拉式，型钢式，混合式；2、平行桁架式挂篮（1）结构特点：它的上部结构一般为一等高桁架,其受力特点是:底模平台及侧模支架所承荷载均由前后吊杆垂直传至桁架节点和箱梁底板上，故又称吊篮式结构,桁架在梁顶用压重或锚固或二者兼之来解决倾覆稳定问题，桁架本身为受弯结构.(2)评价：早期使用较多，由于其自身载荷大，现在一般已不大采用.3、平弦无平衡重挂篮（1)结构特点：平弦无平衡重挂篮是在平行桁架式挂篮的基础上,取消压重,在主桁架上部增设前后上横梁，根据需要，其可沿主桁纵向滑移，并在主桁横移时吊住底模平台及侧模支架。

铁路预应力混凝土连续梁(钢构)悬臂浇筑施工技术指南前言连续梁是铁路桥梁中广泛使用的一种结构形式，其优点是可以减少中间支座，降低桥墩数量和造价，因此其施工质量直接关系着铁路通行的安全性和经济性。

本文以钢构悬臂浇筑施工为重点，详细介绍了铁路预应力混凝土连续梁施工的技术和注意事项，旨在提高施工效率、保障工程质量。

一、施工前的准备工作1.设计文件的认真审查设计文件中包含了该工程的结构和质量要求、技术参数、测量规定等内容，施工前必须认真审查，了解设计意图和思路，以便合理规划施工过程。

对于不理解或存在疑问的内容，应及时向设计单位进行沟通。

2.施工组织设计施工组织设计应考虑周到，并编制可行的施工方案和施工计划。

需明确施工组织架构、人员配置、材料设备的备货和安排等，同时应考虑施工期间的安全问题，制定详细的安全管理制度和应急预案，确保人员和财产安全。

3.现场勘察和测量现场勘察和测量是连续梁施工中的重要环节，需对地形、地貌、气候等条件进行实地勘察，确定工程施工条件和安全预控措施。

同时应进行准确测量，确保施工符合设计要求。

4.准备作业场地准备作业场地包括清理场地、平整场地、建造临时设施等。

根据工程实际条件和设计要求，需设置安全围挡、安全示警标识、喷漆标记等，确保施工场地的安全、整洁。

5.施工材料和设备的采购材料和设备采购是铁路连续梁施工的首要准备工作。

施工材料必须符合设计要求，设备要求精度高、稳定性强。

对材料和设备需提前采购，并对其质量进行严格检验和评估。

二、连续梁的钢构悬臂浇筑施工连续梁的钢构悬臂浇筑施工是铁路工程中常用的一种施工技术，具有工期短、效率高、质量稳定等优点。

悬臂浇筑施工的关键是保证浇筑质量和施工安全。

1. 悬臂浇筑前的准备工作1.1 安全措施安全是悬臂浇筑的关键问题。

悬臂浇筑前必须严格按照施工计划，确定浇筑高度和施工起止点，并制定详细的安全措施，如设立防护栏杆、设置安全标语标识等。

同时，严格控制作业高度，确保施工人员的安全。

预应力混凝土连续刚构组合梁桥悬臂浇筑施工工艺及关键控制技术《预应力混凝土连续刚构组合梁桥悬臂浇筑施工工艺及关键控制技术》一、连续刚构组合梁桥悬臂浇筑施工概述1、悬臂浇筑的基本原理悬臂法浇筑，就是利用预应力混凝土的自重和重力，将混凝土从上悬臂的吊杆小臂那里浇入桥中腹，而大臂的负荷只承受重力。

2、连续刚构组合梁桥悬臂浇筑的施工要求①预应力混凝土组合梁的定位精度要求严格；②悬臂浇筑设施要求安全、可靠；③悬臂浇筑时，混凝土的流动性和流动性要求高；④不能有空气和水的破坏性入侵；⑤混凝土的安装和砂浆的压实要求严格；⑥悬臂浇筑过程中要严格控制混凝土的温度、湿度及其流动性；⑦在悬臂浇筑过程中，应注意安全，防止泄漏混凝土可能对下游设备造成损坏；⑧悬臂浇筑作业完成后，应及时进行检查，以确保结构安全。

二、连续刚构组合梁桥悬臂浇筑施工工艺及关键控制技术1、准备工作（1）确定悬臂浇筑的位置及混凝土的浇筑高度；（2）准备吊杆、臂杆、锚栓和主、辅动力系统；（3）准备盛放混凝土的悬臂吊杆；（4）安装混凝土流道和混凝土投料口；（5）备料混凝土、水泥、细骨料等。

2、悬臂浇筑（1）根据设计要求，设置混凝土流道，安装混凝土投料口；（2）测量主、辅动力系统的负荷，根据设计要求调整机构和节点，确保悬臂浇筑可靠安全；（3）将混凝土从投料口倒入桥中腹，根据设计要求调节悬臂吊杆的搅拌功能及混凝土的混合状态；（4）注意悬臂浇筑过程中的安全，避免出现多余的负载；（5）在悬臂浇筑过程中，应严格控制混凝土的温度、湿度及其流动性，以确保混凝土的可流动性，防止发生空气和水的破坏性入侵；（6）完成悬臂浇筑后，应及时进行检查，以确保结构安全。

3、关键控制技术（1）悬臂浇筑施工前，应提前进行设备检查，以确保悬臂浇筑设备的正常运行；（2）精确测量主、辅动力系统的负荷，在悬臂浇筑过程中，应严格控制混凝土的流动性、流动性及温度、湿度等，避免发生空气和水的破坏性入侵；（3）精确测量悬臂浇筑位置，在浇筑过程中应注意安全，防止泄漏混凝土可能对下游设备造成损坏；（4）悬臂浇筑作业完成后，应进行检查，以确保混凝土和砂浆的压实程度，以确保结构安全。
