悬臂浇筑法施工悬臂浇筑时预应力混凝土连续梁常用施工方法之一，适用于连续梁桥、T 形刚构桥、斜拉桥等桥型，它的特点是不需要在胯间设置支架，使用少量施工机具设备，便可很方便地跨越深谷和河流，适用于大跨径连续梁桥的施工。
梁段划分悬臂浇筑施工时,梁体一般要分成四部分浇筑。
O号块一般为5~10m , 悬臂分段一般为3~5m ,边孔支架现浇梁段一般为2~3各悬臂浇筑分段长，主梁跨中合龙段一般为l~3m0。
号块施工技术要点1、施工支架采用悬臂浇筑法施工时，墩顶0号块梁段在支架上立模现浇，并在施工过程中设置临时桥墩进行锚固，使0号块梁段能够承受两侧悬臂施工时产生的不平衡力矩。
施工支架可根据承台形式、墩身高度和地形情况, 分别支撑在承台、墩身或地面上。
施工支架可由万能杆件、贝雷桁架及型钢等组成，也可采用钢筋混凝土构件作临时支撑。
常用施工支架有扇形支架、高墩支架。
支架的顶面尺寸，根据拼装挂篮的需要和拟浇梁段的长度确定,横桥间的宽度一般比箱梁底板宽出L5~2.Om ,以便设立箱梁的夕M则模板。
2、支座(1)支座垫石。
垫石是永久支座的基石。
支座安装对平整度和对中精度要求较高，垫石高程误差应小于2mm ,为此垫石分两层浇筑。
首层的浇筑标高比设计标高低15cm。
第二层应利用带有整平器的模板，控制浇筑标高比设计标高稍高，再利用整平器及精准水准仪量测，反复整平混凝土面。
(2)临时支座。
大跨径预应力混凝土梁桥采用悬臂施工法施工，如结构采用T形钢构，因墩身与梁本身采用刚性连接，所以不存在梁、墩临时固结的问题。
悬臂梁桥与连续梁桥采用悬臂施工法时，为保证施工过程中结构的稳定可靠，必须对O号块梁段与桥墩采取临时固结措施或支撑措施。
临时支座的作用是在施工阶段临时固结梁、墩，承受施工时由墩两侧传来的悬臂梁段荷载，在梁体合龙后拆除和进行体系转换。
3、预应力施工：预应力混凝土的施工请查看原上传的内容——后张法预应力梁预制方法施工挂篮技术要点挂篮是悬臂浇筑施工的主要机具。
悬臂浇筑连续梁施工控制要点及控制措施第一部分悬灌梁施工程序连续梁桥采用悬臂浇筑施工时,因施工程序不同，有以下三种基本方法：逐跨连续悬臂施工法、T构—单悬臂梁施工法、T构—双悬臂梁—连续梁施工法。
一、逐跨连续悬臂施工法（一）施工程序1、首先从边墩开始将梁墩临时固结，进行悬臂施工；2、岸跨边段合拢，边墩的临时固结释放后形成单悬臂梁;3、从次边墩开始，梁端临时固结，进行悬臂浇筑施工；4、次边跨中间合拢，释放次边墩的临时固结，形成带悬臂的两跨连续梁；5、从另一端次边墩开始，次边墩进行梁墩固结，进行悬臂施工；6、另一端次边跨合拢，释放另一端次边墩临时固结，形成带悬臂的三跨连续梁；7、按上述方法依次类推进行；8、最后岸边跨边段合拢，完成多跨的连续梁施工。
(二)施工特点上述逐跨连续悬臂法施工,从一端向另一端逐跨进行，逐跨经历了悬臂施工阶段，施工过程中进行了体系转换。
逐跨连续悬臂法施工可以在已建成的桥面上进行机具设备、材料、混凝土运输，方便了施工。
(三)适用范围该法每完成一个新的悬臂并在跨中合拢后，结构稳定性、刚度便得到了进一步加强,所以逐跨连续悬臂法常在多跨连续梁及大跨长桥中采用。
二、T构—单悬臂梁—连续梁施工法（一）施工程序1、首先从边墩开始，梁墩固结,进行悬臂施工；2、岸边边段合拢，释放边墩临时固结，形成单悬臂梁;3、另一端边墩进行施工，梁墩固结，进行悬臂施工；4、岸边边段合拢，释放另一端边墩临时固结,形成单悬臂梁；5、中跨中段合拢，形成三跨连续梁结构。
（二）施工特点本施工施工方法可以多增设两套挂篮设备，两边墩同时悬臂浇铸施工,再到两岸边跨段合拢,释放两边墩临时固结，最后中间合拢成三跨连续梁，以加速施工进度,达到缩短工期的目的。
（三）适用范围使用于多跨连续梁几个合拢段同时施工的方案,在3～5跨连续梁施工中是常用的施工方法。
三、T构—双悬臂梁—连续梁施工方法(一）施工程序1、从边墩开始，梁墩固节后，进行悬臂施工；2、再从另一端边墩开始，梁墩固节后，进行悬臂施工；3、中间跨中间段合拢，释放两边墩临时固结，形成双悬臂梁；4、岸边边跨中间段合拢；5、另一岸边边跨中间段合拢，完成三跨连续梁施工。
连续梁悬臂浇筑施工工艺与施工控制要点全总结一、关于悬臂梁悬臂施工法是将桥梁的梁部分为若干段，由墩顶开始，两侧同步进行拼装或浇筑直至合龙。
按照两侧同步进行施工工法的不同，同步浇筑的为悬臂浇筑法，如图1所示，同步拼装的为悬臂拼装法。
其中，悬臂浇筑法是我国目前应用最为广泛的大跨径桥梁施工工法。
挂篮悬臂浇筑法，又称迪维达克法，起源于前西德。
自20世纪60年代起出现以来，由于该工法具有的显著特性和优势，使得其不断得到发展，成为目前进行大中跨径桥梁施工中应用最为广泛的技术之一。
该工法自20世纪80年代传入我国，由于不受通航、通行的限制，且随着连续梁桥向大跨、多跨的发展,该工法近年来在我国得到了不断的创新,在桥梁建设中得到了普遍的应用。
悬臂浇筑法的优势:施工期间对通航或通行的影响很小;梁段逐段施工，且都在挂篮上完成，不需要安装大型起吊设备;梁段采用现浇工艺，可有效确保梁体的稳定性和整体性;每墩有两个工作面平行作业,几个桥墩同时施工,施工效率高,有效缩短工期。
挂篮是悬臂浇筑法施工中最主要的设备。
在施工中，要求挂篮具有自重轻，构造简单，坚固稳定，拆装方便，且受力后变形小等特点。
挂篮具有很多种类，有平行桁架式、三角形桁架式、弓弦式、斜拉式等。
在我国，使用较多的是三角形及菱形结构挂篮。
在工程项目施工中，挂篮的选择应根据工程具体情况适当选定。
二.悬臂浇筑法施工工艺在国内外施工中，悬臂浇筑法是大跨度预应力混凝土梁桥最主要的施工工法。
悬臂灌注法，也称为无支架平衡伸臂法、挂（吊）篮法。
该工法以墩顶节段O号块为起点，通过在两端加挂挂篮并同步向前移动，按节段逐段对称进行混凝土浇筑，直至合龙。
1.。
号段施工在我国，O号块施工采用落地支架法或钢牛腿托架法较多。
在施工中，进行墩身、承台等浇筑完成后，进行墩体的强度检测。
符合设计强度要求后，进行永久支座安装和临时支座设置工作。
在墩顶设置临时固结支座。
当预应力混凝土连续梁桥选择采用悬臂施工时，墩梁较接不能承受弯矩，则需要在施工过程中采取临时固结措施将墩梁固结，待梁段至少一端合龙后将其解除。

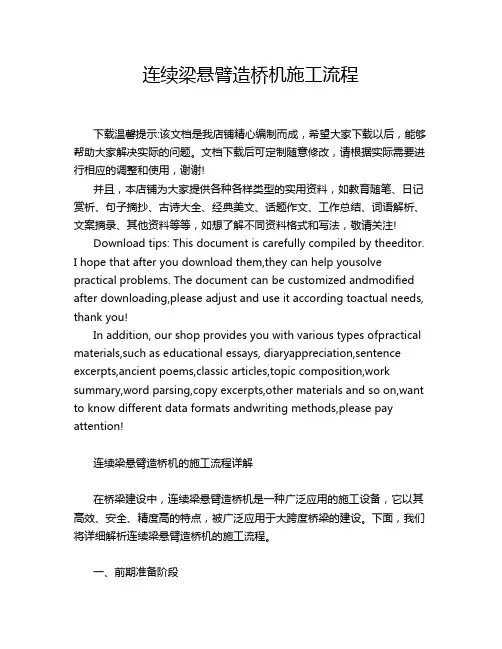

连续梁悬臂造桥机施工流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!连续梁悬臂造桥机的施工流程详解在桥梁建设中，连续梁悬臂造桥机是一种广泛应用的施工设备，它以其高效、安全、精度高的特点，被广泛应用于大跨度桥梁的建设。
悬臂浇筑法施工（挂篮施工）悬臂施工法是在桥墩两侧对称逐段就地浇筑混凝土,待混凝土达到一定强度后，张拉预应力筋，移动机具、模板继续施工。
预应力混凝土连续梁桥采用悬臂施工的方法需在施工中进行体系转换,即在悬臂施工时，结构的受力状态呈T形刚构，悬臂梁，待施工合拢后形成连续梁。
因此，在桥梁设计中在考虑施工过程的应力状态;要考虑由于体系转换及其他因素引起结构的次内力。
内时为使施工受力与运营状态结构的受力尽量吻合,通常用悬臂施工的连续梁桥选取变截面梁。
预应力混凝土连续梁桥在悬臂施工时，由于墩梁铰接而不能承受弯矩，因此，施工时要采取措施临时将墩、梁固结。
待悬臂施工至少一端合拢后恢复原结构状态,这是连续梁采用悬臂施工法的一个特点.悬臂施工法不需大量施工支架和临时设备,不影响桥下通航、通车,施工不受季节，河道水位的影响，并能大跨径桥上采用,因此得到广泛的使用。
悬臂浇筑的施工方法是大跨连续梁桥的主要施工方法。
1、0#梁段施工0＃梁段施工，首先通过预埋在主墩墩身里的特制点板,用“N"型万能杆件拼组桁架式扇形托架，四片主桁联结形式桁架式结构，其上铺设两层型钢垫梁.支架预压采用液压千斤顶施加集中力进行等效预压,以消除支架的非弹性变形，然后立模、浇筑0#。
0＃梁段外模采用大块钢模板，以确保梁体的外观质量。
2、挂篮悬臂施工0＃梁段施工完成后，在其上部拼装挂篮，悬臂对称逐段浇筑各标准段。
其工艺流程如下：挂篮是悬臂浇筑法施工的主要设备，它可没轨道走行,支承在已完成的梁段上,用以进行下一个梁段的施工。
（1）挂篮的结构形式：菱形挂篮由菱形桁架，悬吊系统、锚固系统、底模平面、内外模板及走行系统组成。
（2）主要特点①菱形挂篮外形美观，结构简单，杆件受力明确。
②作业面宽阔,便于钢筋及预应力管道安装，能加快施工速度,缩短梁段施工循环周期。
根据其它箱梁使用情况,梁段最短施工周期5。
2天,平均6—8天.③利用桁架前后支座,使桁架在轨道上走行，无需平衡重,操作方便，移动灵活、平衡，外模,底模随桁架一次到位.挂篮移动时间短，一般只需2-4小时即可就位。
悬臂浇筑施工方法及技术措施1.悬臂浇筑连续梁施工工艺流程悬臂浇筑浇筑连续梁施工工艺2.悬臂浇筑连续梁施工工艺方法悬臂浇筑连续梁施工工艺方法沉降观测点等。
提前校核、完成底模安装后进行支架预压。
保证拼缝符合要求。
槽钢背杆。
腹板处的内、支架搭设完成后必须进行验收，后腹板、在倒角处开设振捣孔，马上进行压浆工作。
）为了验证挂篮的设计、制造、轴线测量与调整，边跨支座解锁，轴线测量与调整，解锁中跨支座，3.悬臂浇筑连续梁施工技术措施悬臂浇筑连续梁施工技术措施施工安全注意事项施工安全教育培训的重要性随着项目工程的施工生产局面逐步打开，施工机械增多，劳动力增加，危险源也随之而来。
更显示出强化安全教育和培训的紧迫感、必要性、重要性。
不仅是特殊作业人员要进行安全教育和培训、持证上岗，包括一般工人、管理人员以及指挥者和各级领导都必须要经过安全教育和培训。
如何控制或减少伤亡事故的发生，是我们当务之急需要解决的一项重要课题。
确保安全施工的关键之一是“强化对人的安全教育和培训”。
众所周知，人员伤亡的发生是事故的结果，而事故发生的具体原因很多，绝大多数事故发生的原因都与人的不安全行为有关。
因此，只要有不安全的思想和行为，就会造成隐患，就可能演变成事故。
解决问题的关键——强化安全教育和培训。
通过各种形式的教育和培训，使施工人员树立“安全第一，预防为主”的思想，同时掌握安全施工所必须的知识和技能。
然后，从人的不安全行为方面，对每起事故进行解剖分析，发现其事故中不同程度地存在对安全知识的欠缺和薄弱、如：由不经过基本安全教育（三级安全教育）、无专业培训、无证上岗、违章操作等等，导致的事故发生。
从以上物的不安全状态和人的不安全行为显示：无安全知识，不懂安全技术操作规程，安全防护装置不具备等是导致伤亡事故的主要原因。
解决的办法或关键之一就是：“强化安全教育和培训”。
目前，工地的劳务工人大部分又是来自经济落后的农村，绝大部分还是农民，他们的安全意识、自我保护意识差，对工地施工中的基本安全常识，特别是安全技术操作规程知之甚少，无疑给建筑工地安全施工埋下重大事故隐患，尤其是从事特殊作业的人员，其造成的事故又是重大的。
悬臂浇筑法施工控制要点悬臂浇筑法（简称悬浇）【cast-in -cantilever method】指的是在桥墩两侧设置工作平台，平衡地逐段向跨中悬臂浇筑水泥混凝土梁体，并逐段施加预应力的施工方法。
主要设备是一对能行走的挂篮，挂篮在已经张拉锚固并与墩身连成整体的梁段上移动，绑扎钢筋、立模、浇筑混凝土、施预应力都在其上进行。
完成本段施工后，挂篮对称向前各移动一节段，进行下一对梁段施工，循序前行，直至悬臂梁段浇筑完成。
悬浇梁体一般要分四大部分浇筑:(1)墩顶梁段(0号块);(2)0号块两侧对称悬浇梁段;(3)边跨支架现浇梁段;(4)主梁跨中合龙段.一、 0#段施工控制要点一般0#段施工通过预埋三角托架和贝雷梁配合进行施工。
三角托架必须经过计算，符合受力要求后方可安装贝雷梁、工字钢、模板等。
三角托架必须与预埋墩身处的钢板焊接牢固，如果不满足受力要求，可在墩身上预埋通长的精轧螺纹钢筋预埋孔，三角托架与预埋钢板焊接牢固后，用精轧螺纹钢筋在进行固定，在安装完成后，精轧螺纹钢筋钢筋要施加预应力。
具体实施方案，应根据0#段的砼方量和受力分析来确定。
带有支座的连续梁，还要设有临时支座，支座为墩身预埋钢筋，浇筑砼，或者用红砖砌筑。
刚构连续梁没有临时支座。
0#段施工模板一般分为定型模板（由厂家直接加工，适合0#段结构复杂），另一种为用现场模板拼装（适用于0#段结构简单，易拼装）可根据具体情况来确定。
0#段施工一般砼方量比较大，多采取2次浇筑完成，一般情况下第一次浇筑的砼方量要尽量的多，但是不应在腹板纵向预应力预埋孔位置分开。
第一次性浇筑的位置最多不应超过腹板倒角下50cm 的位置，这样才有利于第二次砼浇筑及0#段的整体性。
在浇筑时要注意保证浇筑的连续性，防止0#段底板开裂。
0#段施工时要注意预埋拆除0#段模板预留孔和挂蓝安装、走行、锚固预埋孔。
预埋孔比较多，要多次检查确定无误后在进行浇筑砼。
确保后续施工顺利的完成。
二、挂蓝拼装挂蓝拼装前要在0#段梁面上，测量放线出挂蓝的安装线，如梁面有横坡，要用沙土或者其他物品找平，或者在安装枕木后找平。
悬臂浇筑连续梁施工作业指导书1.0编制目的明确悬臂浇筑连续箱梁施工工艺、操作要点和质量标准，规范和指导悬臂浇筑连续箱梁施工作业。
2.0编制依据《公路桥涵施工技术规范》(JTG/T F50-2011)《公路工程质量检验评定标准》(JTGF80/1-2004)3.0适用范围适用于公路桥梁工程连续梁悬灌施工作业编制。
悬臂浇筑法适用于高墩、大跨径的连续梁、连续刚构，孔下不受通航、通行的限制，其特点是无须建立落地支架，无须大型起重及运输机具，主要施工设备是挂篮。
4.0主要工序步骤一：桥梁基础、墩身工程施工完毕。
步骤二:安装墩旁托架，安装永久支座和临时支墩（座），施工0号块。
00步骤三：安装施工挂篮，对称悬灌施工1号块。
1111步骤四：连续对称悬灌施工箱梁至最后一个对称节段。
步骤五：边跨现浇段施工,拆除挂篮。
步骤六：安装吊架，边跨合拢施工。
步骤七：安装吊架，中跨合拢施工,全面成桥。
5.0总体施工方案悬浇施工连续梁在基础、墩身施工完成后，开始0＃段施工，0＃段采用支架法施工。
0#块施工完后，先将箱梁临时固结形成“T构”后再连续的悬浇施工，然后各T构合拢，体系转换后形成连续梁。
每个T构采用一对（2个）挂篮同时对称悬浇施工。
边跨直线段采用落地支架施工。
合拢段采用吊架施工，连续梁按先边跨后中跨的顺序合拢。
各梁段施工线型控制采用计算机监控梁部挠度变化，并将理论计算值和现场实测值进行比较分析，以有效指导现场施工。
箱梁的砼由砼输送泵输送至浇筑工作面。
箱梁施工过程中的钢筋吊装、挂篮拼装、其它材料及小型机具等均采用汽车吊或塔吊吊装到位，人员通过平台上钢管搭设的之字形踏板上下。
第一节 悬臂浇筑注连续梁0#段施工1.0施工工艺流程准备工作托架施工外模安装堆载预压绑扎底板和腹板钢筋预埋波纹管及铁皮管内模安装及拉杆绑扎顶板钢筋 预埋波纹管浇筑混凝土砼养生测量放样沉降分析，设置预拱度张拉0#段预应力束压浆砼运输砼拌制制作试件材质检验检验试件0#施工完成安装应力感应器张拉前对梁体应力检测张拉后对梁体应力检测实验梁制作，测试管道摩阻系数2.0施工方法及要求2.1托架搭设悬浇连续梁在跨公路、铁路时，0#块一般采用落地支架，部分高墩利用三角支架依托在墩身上。
连续梁悬臂浇筑施工方案一、编制依据《公路桥涵施工技术规范》JTG/T F50-2011《公路工程质量检验评定标准》JTGF80/1-2004《公路桥涵施工技术规范》JTG/T F50-2011实施手册《公路工程水泥及水泥混凝土试验规程》JTG E30-2005《公路工程岩石试验规程》JTG E41-2005《公路工程集料试验规程》JTG E42-2005二、适用范围适用于公路连续梁悬臂浇筑（支架法）0#块施工。
三、交底内容1、施工准备(1)开工前做好施工资料的准备工作，组织技术人员认真熟悉施工图纸，做好技术交底，制定施工方案，准备落实人员、材料和机具；预测施工中可能会出现的情况，制定相应的应急方案。
(2)在承台施工时测量人员应对0#块支架临时支墩预埋件的位置进行放样。
在0#块施工前应对相关测量数据进行计算及复核。
并且，在临时支墩安装时要对支墩的平面位置及高程进行控制。
(3)对参与施工的人员在施工前应进行岗前业务培训并考试，考试合格后持证上岗。
(4)施工材料已经进场，并经检验合格。
(5)相关的配合比试已经完成，并经监理验证合格。
2、材质要求钢筋、水泥、粗集料、细集料、水、外加剂、预应力材料、临时支撑等材料应符合设计及规范要求。
3、0#块施工工艺流程0#块施工工艺流程如图3-1所示图3-1 0#块施工工艺流程图4、0#块施工工艺(1)承台及墩顶预埋件检查：在支架安装前应对承台及墩顶预埋件进行检查，检查预埋件的位置是否符合设计要求，并检查预埋件的质量是否符合规范要求。
(2)支架安装：在预埋件检查合格后进行支架安装，在支架安装时要严格按支架设计要求及规范规定进行，在支架安装完成后要对支架进行检查，安装质量须符合要求。
(3)支架预压：在支架安装完成后须对支架进行预压预压程序及吨位要。
预承台、墩顶预埋件检查支架安装 支架预压安装底模、立侧模 绑扎底板、腹板钢筋，布设腹板纵向预应力管道及竖向预应力筋 立内模、顶模绑扎顶板钢筋，布设顶板纵向预应力管道及横向预应力管道砼养护 浇注0#块砼 吊装挂篮、准备悬灌施工 压 浆张 拉 安装端模 张拉机具校验预应力束制作 砼拌和、运输钢筋制作支架设计、加工模板设计、加工压荷载宜为支架需承受全部荷载的1.05～1.10倍，预压荷载的分布应模拟需承受的结构荷载及施工荷载。
连续梁桥悬臂浇筑法施工流程和施工要点一、悬臂浇筑法悬臂浇筑法又称挂篮法。
在墩柱两侧常采用托架支撑，浇筑一定长度的梁段，称为起步长度。
以此节段为起点，通过挂篮的前移，对称平衡地向两侧逐段灌筑混凝土，并施加预应力，如此循环作业，每浇筑完一段（3～8m），待混凝土达到设计强度后张拉纵向预应力钢绞线，然后向前移动挂篮，进行下一段施工。
悬臂浇筑施工时梁体一般分四大部分浇筑，主要程序如下：1.在墩顶托架上浇筑0#段，并实施墩梁临时固结系统。
2.在0号段上安装悬臂挂蓝，向两侧依次对称地分段浇筑主梁至合龙前段。
3.在临时支架或梁端与边墩间的临时托架上支模浇筑现浇梁段。
4.主梁合拢段可浇筑。
二、0#段施工技术在各梁段中，0#段的纵向预应力束根数最多，普通钢筋密布，管道纵横，构造复杂，施工难度极大，是梁段施工的关键。
（一）施工流程预埋牛腿及钢立柱支立焊接→立柱顶及牛腿顶调平、放线→加设分配梁→安装底模及外侧模→安装底板及腹板钢筋和竖向筋→安装小部分侧模及倒角模板→浇注底板混凝土及养生→安装顶板钢筋及纵、横向设管道→浇注腹板、顶板混凝土→养生→预应力张拉及压浆→转入下道工序。
（二）施工要点1.墩身施工完成后，在矩形空心墩墩壁之间底托采用20mm厚的钢板，钢板横向间距1.0m，在钢板上安装横担工字钢后，纵向铺设工字钢，间距0.5m，在工字钢上安装木排架，在木排架上铺设0#段底模。
2.支架拼装好以后，采用砂袋法或水箱加水进行预压，预压荷载按0#段混凝土重量及其它相关施工荷载总重量的1.25倍考虑。
3.0#段施工时，根据安装挂篮需求，预留好各种预留孔道及预埋筋，以便挂篮拼装时能准确就位。
4.0#段钢筋及管道密集，钢束管道位置采用定位钢筋网片固定，定位钢筋网片牢固地焊在钢筋骨架上，定位钢筋网片间距为0.5m，并且定位钢筋网片所焊的钢筋骨架与水平钢筋采用点焊，防止管道位置移动。
当预应力管道位置与骨架钢筋发生冲突时，保持管道位置不变，适当移动普通钢筋位置。
5.0#段管道密集，混凝土浇筑后采用高压水管冲洗管道。
竖向预应力压浆孔设在箱梁腹板内侧面，在竖向波纹管上开孔设置注浆孔，并用密封胶带密封。
6.0#段腹板混凝土浇筑时，在内模处留设混凝土侧窗及捣固孔，以减少混凝土自由倾落高度，防止混凝土离析和对管道的过度冲击，并避免捣固棒与管道猛烈碰撞，浇筑至预留孔位置后，封闭并加固侧窗，继续向上施工。
三、挂篮施工挂篮是大跨径箱梁悬臂浇筑法施工的主要设备，在施工中受深水、高墩、峡谷及气候等影响小，可以充分利用有限的空间，多次重复使用，易于掌握施工工艺和保证施工质量，在施工中对节段的施工误差可以不断地进行调整，从而保证悬灌施工的精度。
（一）施工流程在0#段安装挂篮，作主锚和底锚→主梁打支撑→作挂篮静载试验→调整模板浇筑l#段混凝土→纵向预应力穿束张拉→前吊带、底锚杆卸载→脱模板→铺设轨道梁→落下主梁支撑→走行吊带吊起前后托梁→解除主锚→检查走行轮、反扣轮和液压牵引系统，清理挂篮前行障碍，做好前移准备→启动油缸，T构两端两个挂篮对称前移，挂篮走行到位→先作主锚和底锚→打起主梁支撑→调模就位，绑扎钢筋、管道，浇筑混凝土→进入下一循环。
（二）施工要点1.挂篮的安装标高要严格按设计标高进行安装；2.预埋孔要准确设置，不得使联杆受弯；3.锚固螺栓要借助千斤顶将其拧紧；4.中间锚固系统的前端斜联杆和斜拉桥缆索内的预应力，要每根相等，准确地按工艺中给定的值或试验后的调整力进行设置；5.外侧模板在锚垫板处不要包死；6.两侧锚固系统的垫梁前钩与斜拉桥主梁的接触面一定要找平，如不平必须进行整修；7.挂篮安装时一定要使每个调高楔块与斜拉桥主梁顶紧，并在主析后支架上用楔子楔紧；8.新旧混凝土相连处模板一定要用螺栓联接，以免挂篮变形较大时漏浆；9.悬灌混凝土时，必须从挂篮的前端分层均匀地向挂篮的尾端灌注；10.挂篮在走行时，一定要平稳向前移动，如有偏斜等情况要及时进行调整；11.挂篮在施工时要经常进行检查，如有异常要及时与技术人员联系；12.锚固系统和牵索系统的螺杆及螺母等要经常涂黄油进行保养，并在拆除时不要碰伤；13.模板在安装前要进行整修，并涂脱模剂；14.千斤顶要认真保养，防止碰伤、雨淋等；15.牵索系统的吊耳、元宝梁等，主要受力部件要设专人进行看护，发现有异常及时进行处理。
四、梁段悬灌施工梁段混凝土的悬臂灌注一般用泵送，坍落度一般控制在14～18cm，并应随温度变化及运输和浇注速度做适当调整。
（一）施工流程挂篮设计、加工→挂篮安装、试验→进入下一悬灌段施工（外模安装、校正→钢筋绑扎、焊接，预应力管道安装→内模、端模安装→混凝土浇筑→纵向预应力筋张拉→移动挂篮并定位→纵向预应力管道压浆）→竖向预应力筋张拉及压浆→横向预应力筋张拉及压浆。
（二）施工要点1.箱梁各节段混凝土在浇注前，必须严格检查挂篮中线，挂篮底模标高；纵、横、竖三向预应力束管道；钢筋、锚头、人行道及其它预埋件的位置，认真核对无误后方可灌注混凝土。
为了保证箱梁的设计线形，应制定线形控制方案，确定各阶段的立模标高。
2.若能全断面一次灌注最好，否则应按以下顺序灌注。
（1）二次灌注：第一次由底板至腹板下承托；第二次为剩余部分。
（2）三次灌注第一次由底板至腹板下承托；第二次由腹板下承托至腹板上承托预应力管道密集处以上，第三次由腹板上承托至顶板。
3.混凝土的灌注宜先从挂篮前端开始，以使挂篮的微小变形大部分实现，从而避免新、旧混凝土间产生裂缝。
4.各节段预应力束管道在混凝土灌注前，宜在波纹管内插入硬塑管作衬填，以防管道被压瘪；管道的定位筋应用短钢筋做成井字形，并与箱梁钢筋网架妥为固定，定位筋间距保持0.5-0.8m左右，以防混凝土振捣过程中波纹管道上浮，引起预应力张拉时产生沿管道法向的分力，酿成事故。
5.箱梁混凝土灌注完毕后，立即用通孔器检查管道，处理因万一漏浆等情况出现的堵管现象。
6.施工时应在挂篮上设风雨蓬，避免混凝土因日晒雨淋而影响质量。
五、合拢施工合拢段施工时通常由两个挂篮向一个挂篮过渡，所以先拆除一个挂篮，用另一个挂篮走行跨过合拢段至另一端悬臂施工梁段上，形成合拢段施工支架。
合拢段长度一般采用1.5-2.0m，宜在低温合拢。
应采用临时锁定措施，张拉部分预应力筋，浇筑合拢段混凝土，待合拢段混凝土达到设计强度后，张拉其余预应力筋，最后再拆除锁定装装置。
合拢段施工是体系转换的过程，通过合拢段的施工，使桥梁完成体系的转换。
首先进行边跨合拢，最后进行中跨合拢；边跨合拢采用吊架施工，待现浇段施工结束后，混凝土强度达到设计强度后即可进行边跨合拢段的施工；跨合拢段的劲性骨架待边跨混凝土浇筑后，边跨挂篮拆除后才能合拢。
（一）边跨合拢边跨合拢段在悬臂端和支架现浇段之间。
支架现浇段是相对稳定的，而悬臂端在温度变化、日照、风力等影响下，会发生轴向伸缩、竖向挠曲及水平向偏移变形。
在预应力钢筋张拉之前，尤其是混凝土浇筑早期，这些变形可能导致合拢段混凝土开裂，施工工艺应保证合龙段适应这些变形，避免裂缝的出现。
为了保证合拢段混凝土浇筑并达到强度期间悬臂端和支架现浇段之间的相对位置不发生变化，抵抗温度升高使得悬臂纵向伸长产生的压应力等的作用，合拢前要焊接顶底板刚性支撑装置及剪力撑装置；还要张拉临时预应力钢筋以抵消两端因温度降低而缩短所产生的拉应力，这样通过设置承受压力及拉力的装置使合龙段混凝土得到保护。
合拢段位置设于支架现浇段和悬臂端之间的挂篮上，支设模板时与两端浇筑成型的混凝土加紧，保证接口的平整滑顺。
（二）中跨合拢中跨合拢段是两个中间墩悬臂浇筑梁段的合龙，由于两边均为悬臂段，温度等外界因素的影响会更加显著。
合拢前将一侧挂篮后退，合拢位置另一侧挂篮前进，利用挂篮合拢。
中跨合拢的具体措施与边跨合拢段基本相同。
（三）施工流程挂篮前移就位→顶、底板刚性支撑安装→剪力撑安装焊接→穿临时束→撑紧刚性支撑→张拉临时束→混凝土浇注→混凝土的养护达强度的80%→拆除体外支撑→张拉永久钢束→拆模及其它。
（四）施工要点1.合拢段混凝土浇筑时间应选在日气温较低，温度变化幅度较小时锁定并灌注合拢段混凝土。
2.全桥必须同时均衡对称合拢。
3.合拢处刚性支撑的设计和临时束的张拉力必须严格按设计要求实施。
刚性支撑锁定时间根据连续观测结果确定，要求在梁体相对变形最小和温度变化幅度最小的时间区间内，对称、均衡、同步锁定。
4.合拢施工时，不宜引起该段施工的附加应力，因此，在浇筑过程中需要调整两悬臂端合拢施工荷载，使其变形相等，避免合拢段产生竖向应力。
调整悬臂端合拢施工荷载，可设置水箱，注水调整。
5.合拢段混凝土宜比梁体提高一个等级，并要求早强，最好采用微膨胀混凝土，并需做特殊配比设计。
6.连续预应力筋的张拉顺序应按照设计的规定，一般为先顶板后底板再腹板，先长束后短束，并对称实施张拉。
7.在合拢以前应对箱梁顶面标高及轴线进行联测，并连续观测气温变化及梁体相对标高的变化和轴线偏移量，观测合拢段在温度影响下的梁体长度变化，以确定合拢时间，并为选择合拢临时锁定方式提供依据。
8.合拢段混凝土灌注完成后养生期间，要做好合拢段的降温工作。
常用的降温措施有：梁顶面洒水降温，梁侧喷水降温，箱梁内洒水及通风降温。
9.当合拢段混凝土达到设计要求的强度后，应解除另一端的支座临时固结约束，完成体系转换。
解除临时固结约束后，应注意观察永久支座的下沉量，并做好记录，以校核转换效果。
