连续梁桥悬臂浇筑法建筑施工流程和要点分析

2023《悬臂浇筑连续梁施工控制要点及控制措施》CATALOGUE目录•施工控制要点•施工质量控制•安全控制•环境保护和水土保持•工程监测与信息化施工•工程实例及效果分析01施工控制要点详细勘察施工现场，根据现场条件和设计要求进行合理设计。

施工前的控制要点勘察设计合理安排施工队伍和机械设备的配置，制定科学的施工计划。

施工组织确保所用的原材料、构配件和设备等物资符合规范和设计要求。

物资采购施工过程中的控制要点按照设计要求安装模板，确保模板的几何尺寸、平整度和接缝严密。

模板安装钢筋绑扎混凝土浇筑预应力张拉按照设计要求绑扎钢筋，确保钢筋的数量、直径和间距符合规范。

按照设计要求浇筑混凝土，确保混凝土的坍落度、振捣密实和养护及时。

按照设计要求进行预应力张拉，确保张拉力和伸长量符合规范。

维护保养对完成的连续梁进行维护保养，定期检查、维修和更换相关部件，确保其长期稳定运行。

验收检测组织相关部门对完成的连续梁进行验收检测，确保其质量和安全性能符合规范和设计要求。

施工记录做好施工记录，详细记录施工过程中的各项数据和技术资料，为后续验收和维护提供依据。

施工后的控制要点02施工质量控制施工准备阶段的质量控制勘察设计质量控制对勘察、设计单位的资质、业绩、勘察设计人员的专业素质进行严格审查，确保勘察设计质量。

施工单位资质审查对施工单位的资质等级、信誉、技术水平进行考察，保证施工单位具备相应的施工能力。

材料设备采购质量控制对进场的材料、设备进行严格把关，确保材料设备符合设计及规范要求。

严格按施工工艺流程进行施工，确保各环节质量达标。

施工过程中质量控制工艺流程控制悬臂浇筑施工过程中，对混凝土的浇筑速度、浇筑温度、振捣方式、养护时间等进行严格控制，确保混凝土质量。

浇筑过程控制在施工过程中，对结构安全进行实时监测和预警，确保施工安全。

结构安全控制成品保护控制对已完成的工程进行有效的保护，防止工程受到损伤或污染。

验收质量控制严格按照验收规范和设计要求进行验收，确保工程达到预期的质量标准。

浅谈预应力混凝土连续梁桥悬臂灌筑法施工技术李学平（中铁十七局集团第四工程公司重庆401121）[摘要]首先简要介绍悬臂灌筑法，然后对0#段施工、挂篮施工、梁段悬灌施工和合拢施工进行详细的论述，对同类型桥梁的施工具有较强的借鉴和参考价值。

[关键词]桥梁悬臂灌筑施工技术中图分类号：T U7文献标识码：A文章编号：1671－7597（2009）0920099－02预应力混凝土连续梁桥是近年来铁路、公路广泛采用的一种桥梁结构板，钢板横向间距1.0m，在钢板上安装横担工字钢后，纵向铺设工字钢，形式，它以受力合理、桥形美观、养护费用低等优点受到广泛的欢迎，预间距0.5m，在工字钢上安装木排架，在木排架上铺设0#段底模。

应力混凝土连续梁桥的施工方法很多，有支架现浇法、悬臂浇筑法、悬臂2．支架拼装好以后，采用砂袋法或水箱加水进行预压，预压荷载按拼装法、顶推法、移动模架法、大型浮吊施工法和旋转施工法等，其中悬0#段混凝土重量及其它相关施工荷载总重量的1.25倍考虑。

臂浇筑法在较大跨径的预应力混凝土连续梁桥中应用最多，因此，研究大3．0#段施工时，根据安装挂篮需求，预留好各种预留孔道及预埋跨径的预应力混凝土连续梁桥悬臂浇筑法有重要的意义。

筋，以便挂篮拼装时能准确就位。

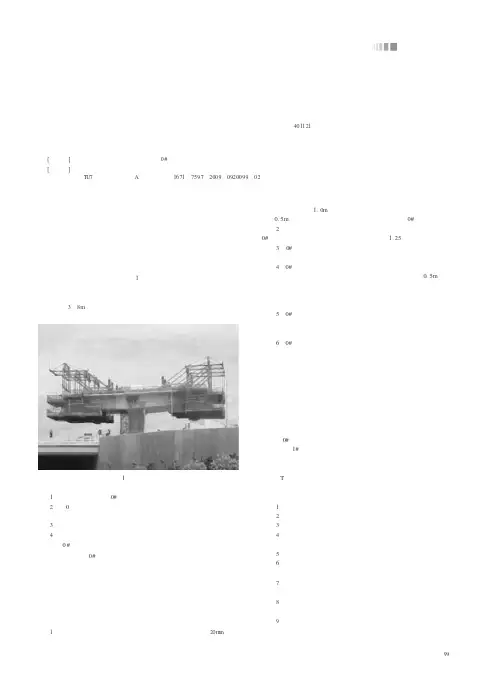

4．0#段钢筋及管道密集，钢束管道位置采用定位钢筋网片固定，定一、悬臂灌筑法位钢筋网片牢固地焊在钢筋骨架上，定位钢筋网片间距为0.5m，并且定位悬臂灌筑法又称挂篮法（见图1）。

在墩柱两侧常采用托架支撑，灌钢筋网片所焊的钢筋骨架与水平钢筋采用点焊，防止管道位置移动。

当预筑一定长度的梁段，称为起步长度。

以此节段为起点，通过挂篮的前移，应力管道位置与骨架钢筋发生冲突时，保持管道位置不变，适当移动普通对称平衡地向两侧逐段灌筑混凝土，并施加预应力，如此循环作业，每浇钢筋位置。

筑完一段（3～8m），待混凝土达到设计强度后张拉纵向预应力钢绞线，然5．0#段管道密集，混凝土浇筑后采用高压水管冲洗管道。

悬臂浇筑连续梁施工控制要点及控制措施第一部分悬灌梁施工程序连续梁桥采用悬臂浇筑施工时,因施工程序不同，有以下三种基本方法：逐跨连续悬臂施工法、T构—单悬臂梁施工法、T构—双悬臂梁—连续梁施工法。

一、逐跨连续悬臂施工法（一）施工程序1、首先从边墩开始将梁墩临时固结，进行悬臂施工；2、岸跨边段合拢，边墩的临时固结释放后形成单悬臂梁;3、从次边墩开始，梁端临时固结，进行悬臂浇筑施工；4、次边跨中间合拢，释放次边墩的临时固结，形成带悬臂的两跨连续梁；5、从另一端次边墩开始，次边墩进行梁墩固结，进行悬臂施工；6、另一端次边跨合拢，释放另一端次边墩临时固结，形成带悬臂的三跨连续梁；7、按上述方法依次类推进行；8、最后岸边跨边段合拢，完成多跨的连续梁施工。

(二)施工特点上述逐跨连续悬臂法施工,从一端向另一端逐跨进行，逐跨经历了悬臂施工阶段，施工过程中进行了体系转换。

逐跨连续悬臂法施工可以在已建成的桥面上进行机具设备、材料、混凝土运输，方便了施工。

(三)适用范围该法每完成一个新的悬臂并在跨中合拢后，结构稳定性、刚度便得到了进一步加强,所以逐跨连续悬臂法常在多跨连续梁及大跨长桥中采用。

二、T构—单悬臂梁—连续梁施工法（一）施工程序1、首先从边墩开始，梁墩固结,进行悬臂施工；2、岸边边段合拢，释放边墩临时固结，形成单悬臂梁;3、另一端边墩进行施工，梁墩固结，进行悬臂施工；4、岸边边段合拢，释放另一端边墩临时固结,形成单悬臂梁；5、中跨中段合拢，形成三跨连续梁结构。

（二）施工特点本施工施工方法可以多增设两套挂篮设备，两边墩同时悬臂浇铸施工,再到两岸边跨段合拢,释放两边墩临时固结，最后中间合拢成三跨连续梁，以加速施工进度,达到缩短工期的目的。

（三）适用范围使用于多跨连续梁几个合拢段同时施工的方案,在3～5跨连续梁施工中是常用的施工方法。

三、T构—双悬臂梁—连续梁施工方法(一）施工程序1、从边墩开始，梁墩固节后，进行悬臂施工；2、再从另一端边墩开始，梁墩固节后，进行悬臂施工；3、中间跨中间段合拢，释放两边墩临时固结，形成双悬臂梁；4、岸边边跨中间段合拢；5、另一岸边边跨中间段合拢，完成三跨连续梁施工。

连续梁悬臂浇筑施工工艺与施工控制要点全总结一、关于悬臂梁悬臂施工法是将桥梁的梁部分为若干段，由墩顶开始，两侧同步进行拼装或浇筑直至合龙。

按照两侧同步进行施工工法的不同，同步浇筑的为悬臂浇筑法，如图1所示，同步拼装的为悬臂拼装法。

其中，悬臂浇筑法是我国目前应用最为广泛的大跨径桥梁施工工法。

挂篮悬臂浇筑法，又称迪维达克法，起源于前西德。

自20世纪60年代起出现以来，由于该工法具有的显著特性和优势，使得其不断得到发展，成为目前进行大中跨径桥梁施工中应用最为广泛的技术之一。

该工法自20世纪80年代传入我国，由于不受通航、通行的限制，且随着连续梁桥向大跨、多跨的发展,该工法近年来在我国得到了不断的创新,在桥梁建设中得到了普遍的应用。

悬臂浇筑法的优势:施工期间对通航或通行的影响很小;梁段逐段施工，且都在挂篮上完成，不需要安装大型起吊设备;梁段采用现浇工艺，可有效确保梁体的稳定性和整体性;每墩有两个工作面平行作业,几个桥墩同时施工,施工效率高,有效缩短工期。

挂篮是悬臂浇筑法施工中最主要的设备。

在施工中，要求挂篮具有自重轻，构造简单，坚固稳定，拆装方便，且受力后变形小等特点。

挂篮具有很多种类，有平行桁架式、三角形桁架式、弓弦式、斜拉式等。

在我国，使用较多的是三角形及菱形结构挂篮。

在工程项目施工中，挂篮的选择应根据工程具体情况适当选定。

二.悬臂浇筑法施工工艺在国内外施工中，悬臂浇筑法是大跨度预应力混凝土梁桥最主要的施工工法。

悬臂灌注法，也称为无支架平衡伸臂法、挂（吊）篮法。

该工法以墩顶节段O号块为起点，通过在两端加挂挂篮并同步向前移动，按节段逐段对称进行混凝土浇筑，直至合龙。

1.。

号段施工在我国，O号块施工采用落地支架法或钢牛腿托架法较多。

在施工中，进行墩身、承台等浇筑完成后，进行墩体的强度检测。

符合设计强度要求后，进行永久支座安装和临时支座设置工作。

在墩顶设置临时固结支座。

当预应力混凝土连续梁桥选择采用悬臂施工时，墩梁较接不能承受弯矩，则需要在施工过程中采取临时固结措施将墩梁固结，待梁段至少一端合龙后将其解除。

悬臂浇筑施工方法及技术措施1.悬臂浇筑连续梁施工工艺流程悬臂浇筑浇筑连续梁施工工艺2.悬臂浇筑连续梁施工工艺方法悬臂浇筑连续梁施工工艺方法沉降观测点等。

提前校核、完成底模安装后进行支架预压。

保证拼缝符合要求。

槽钢背杆。

腹板处的内、支架搭设完成后必须进行验收，后腹板、在倒角处开设振捣孔，马上进行压浆工作。

）为了验证挂篮的设计、制造、轴线测量与调整，边跨支座解锁，轴线测量与调整，解锁中跨支座，3.悬臂浇筑连续梁施工技术措施悬臂浇筑连续梁施工技术措施施工安全注意事项施工安全教育培训的重要性随着项目工程的施工生产局面逐步打开，施工机械增多，劳动力增加，危险源也随之而来。

更显示出强化安全教育和培训的紧迫感、必要性、重要性。

不仅是特殊作业人员要进行安全教育和培训、持证上岗，包括一般工人、管理人员以及指挥者和各级领导都必须要经过安全教育和培训。

如何控制或减少伤亡事故的发生，是我们当务之急需要解决的一项重要课题。

确保安全施工的关键之一是“强化对人的安全教育和培训”。

众所周知，人员伤亡的发生是事故的结果，而事故发生的具体原因很多，绝大多数事故发生的原因都与人的不安全行为有关。

因此，只要有不安全的思想和行为，就会造成隐患，就可能演变成事故。

解决问题的关键——强化安全教育和培训。

通过各种形式的教育和培训，使施工人员树立“安全第一，预防为主”的思想，同时掌握安全施工所必须的知识和技能。

然后，从人的不安全行为方面，对每起事故进行解剖分析，发现其事故中不同程度地存在对安全知识的欠缺和薄弱、如：由不经过基本安全教育（三级安全教育）、无专业培训、无证上岗、违章操作等等，导致的事故发生。

从以上物的不安全状态和人的不安全行为显示：无安全知识，不懂安全技术操作规程，安全防护装置不具备等是导致伤亡事故的主要原因。

解决的办法或关键之一就是：“强化安全教育和培训”。

目前，工地的劳务工人大部分又是来自经济落后的农村，绝大部分还是农民，他们的安全意识、自我保护意识差，对工地施工中的基本安全常识，特别是安全技术操作规程知之甚少，无疑给建筑工地安全施工埋下重大事故隐患，尤其是从事特殊作业的人员，其造成的事故又是重大的。

浅谈连续梁桥悬臂浇筑施工技术摘要：连续梁施工是控制箱梁运、架梁的关键环节，需组织多作业面平行施工。

桥梁沉降变形控制、现浇连续箱梁施工线形及梁的徐变上拱度控制、冬季施工等问题是桥梁施工的重、难点。

由于本文主要研究采用悬臂灌注法施工，施工中的技术重点已经一一列举，希望对此施工技术有所帮助。

关键词：连续梁桥；浇筑；悬臂1.前言预应力混凝土连续梁的桥墩与梁体是铰接的，不能抵抗弯矩，施工中设置墩、梁固结的临时支撑，待梁体跨中合拢后解除临时支撑，实现体系转换。

挂篮悬臂浇筑是以挂篮为主要施工设备，可在已张拉锚固并与墩身连成整体的梁体上移动，从桥墩对称伸臂逐段现浇梁体砼。

每段梁体的立模、绑扎钢筋、浇筑混凝土、预应力张拉都在挂篮内进行，完成本段施工后，挂篮对称向前各移动一节段。

梁体的线形和挂篮吊架变形的调整，可通过升降前吊带或预压配重的办法实现。

2.施工技术重点2.1挂篮拼装在梁面上组拼挂篮，组拼顺序为：将每只挂篮两片桁架下滑道位置抄垫平整，达到挂篮安装高度。

铺设挂篮下滑道，安装前滑板、后勾板。

安装挂篮菱形构架，安装挂篮后锚固系统，安装横联、平联。

安装前上横梁。

安装拼装好的挂篮底模平台。

安装内滑梁及内模。

安装外滑梁、前吊点，外模就位。

2.2悬浇施工在上节段上对称拼装两只挂篮并先对接好。

安装底模并进行载重试验。

卸载并安装外侧模；根据预抬值调整相应底模高程。

绑扎底板及腹板钢筋，安装预应力波纹管及竖向预应力钢筋。

安装内箱模板。

绑扎顶板钢筋，安装预应力筋波纹管，穿横向预应力束。

旋臂浇筑梁体混凝土。

预应力束张拉、管道压浆。

2.3 挂篮走行在已浇筑完的模块上向前拼接滑道。

解除挂篮后锚固。

挂篮走行至设计位置，将底模平台临时吊于外模支架或直接吊在外滑梁上，外模支架落于外滑梁；菱形桁片、内滑梁及外滑梁带着外模，底模一次走行到位。

2.4 挂篮拆除最后一段梁体张拉完成后，可拆卸挂篮。

拆卸顺序：底模→外模及支架→吊带→前、后横梁→主桁架→垫梁及走道。

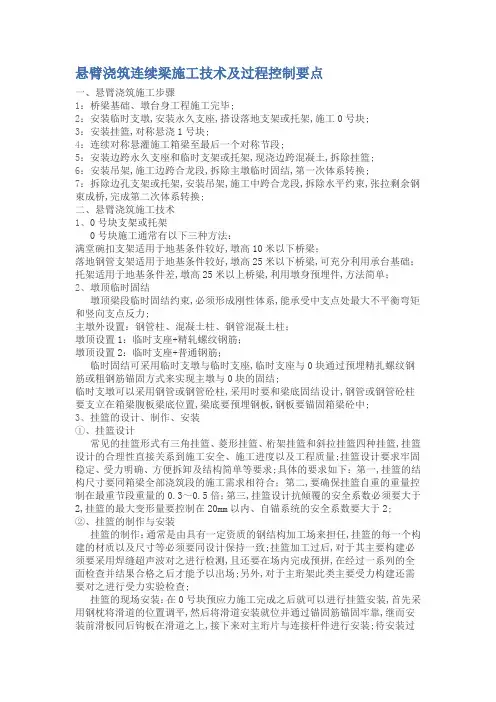

悬臂浇筑连续梁施工技术及过程控制要点一、悬臂浇筑施工步骤1：桥梁基础、墩台身工程施工完毕;2：安装临时支墩,安装永久支座,搭设落地支架或托架,施工0号块;3：安装挂篮,对称悬浇1号块;4：连续对称悬灌施工箱梁至最后一个对称节段;5：安装边跨永久支座和临时支架或托架,现浇边跨混凝土,拆除挂篮;6：安装吊架,施工边跨合龙段,拆除主墩临时固结,第一次体系转换;7：拆除边孔支架或托架,安装吊架,施工中跨合龙段,拆除水平约束,张拉剩余钢束成桥,完成第二次体系转换;二、悬臂浇筑施工技术1、0号块支架或托架0号块施工通常有以下三种方法：满堂碗扣支架适用于地基条件较好,墩高10米以下桥梁；落地钢管支架适用于地基条件较好,墩高25米以下桥梁,可充分利用承台基础；托架适用于地基条件差,墩高25米以上桥梁,利用墩身预埋件,方法简单；2、墩顶临时固结墩顶梁段临时固结约束,必须形成刚性体系,能承受中支点处最大不平衡弯矩和竖向支点反力;主墩外设置：钢管柱、混凝土柱、钢管混凝土柱；墩顶设置1：临时支座+精轧螺纹钢筋；墩顶设置2：临时支座+普通钢筋；临时固结可采用临时支墩与临时支座,临时支座与0块通过预埋精扎螺纹钢筋或粗钢筋锚固方式来实现主墩与0块的固结;临时支墩可以采用钢管或钢管砼柱,采用时要和梁底固结设计,钢管或钢管砼柱要支立在箱梁腹板梁底位置,梁底要预埋钢板,钢板要锚固箱梁砼中;3、挂篮的设计、制作、安装①、挂篮设计常见的挂篮形式有三角挂篮、菱形挂篮、桁架挂篮和斜拉挂篮四种挂篮,挂篮设计的合理性直接关系到施工安全、施工进度以及工程质量;挂篮设计要求牢固稳定、受力明确、方便拆卸及结构简单等要求;具体的要求如下：第一,挂篮的结构尺寸要同箱梁全部浇筑段的施工需求相符合；第二,要确保挂篮自重的重量控制在最重节段重量的0.3～0.5倍；第三,挂篮设计抗倾覆的安全系数必须要大于2,挂篮的最大变形量要控制在20mm以内、自锚系统的安全系数要大于2;②、挂篮的制作与安装挂篮的制作：通常是由具有一定资质的钢结构加工场来担任,挂篮的每一个构建的材质以及尺寸等必须要同设计保持一致;挂篮加工过后,对于其主要构建必须要采用焊缝超声波对之进行检测,且还要在场内完成预拼,在经过一系列的全面检查并结果合格之后才能予以出场;另外,对于主珩架此类主要受力构建还需要对之进行受力实验检查;挂篮的现场安装：在0号块预应力施工完成之后就可以进行挂篮安装,首先采用钢枕将滑道的位置调平,然后将滑道安装就位并通过锚固筋锚固牢靠,继而安装前滑板同后钩板在滑道之上,接下来对主珩片与连接杆件进行安装;待安装过梁面以上结构之后开始装挂篮底模板系统同侧模系统;最后,结束了钢筋安装之后再对内模板系统进行安装;在挂篮的安装完成之后需要对锚固的可靠性以及悬吊系统的各个锚固件的稳固性进行仔细检查;另外,还有一个问题需要我们进行思考,那便是：在安装之前0号块预应力是否要确定强度达到一定的标准方可进行答案是不必要的;由于,当前的挂篮设计中通常都是要求混凝土的强度在90%的要求范围内才能够无进行预应力张拉;因此,0号预应力施工既然已经完成,这就表示着他的强度已经充分符合上挂篮的要求;③、挂篮的预压如果是新的挂篮势必要严格主桁架等受力构件采取单独试验的检验,从而确定其受力性能并及时对其非弹性变形予以清除;不论是新的挂篮还是旧的挂篮在安装完成后都要对之采取荷载试验,参考值通常取最大阶段重量的1.2倍;在荷载试验的进行过程中要将挂篮的编写以及加载的具体情况进行清晰的记载,从而及时确定立模的标高以便于对箱梁线性的有效掌握;通常所采用的荷载试验方式有压水法、压砂法及反拉法等;④、挂篮的调整挂篮安装后,参考在预压试验所记录下来的数据并结合设计的相关参数对合理的预抬值进行确定;底模位置以及标高的合理调整应该采用前上横梁的螺旋千斤顶,调整到位之后再对各个构件予以固定并确保其稳固性;4、安装钢筋箱梁钢筋的安装要从设计图纸出发,且要严格遵守规范要求,所选取的钢筋通常使用的是焊接连接以及使机械连接,且在接头处必须将其分开从而保障同一断面的接头数量控制在百分之五十以内;一旦有普通钢筋的位置同预应力管道的位置之间存在冲突,这个时候可以将普通钢筋的位置进行调整而使预应力的继续保持原有位置;结束钢筋安装之后,还要对钢筋的位置、数量是否符合设计的要求进行全面的排查,经过监理工程师检查之后才可以展开对内膜的安装;5、灌注混凝土混凝土应采用搅拌站集中搅拌,在做好配合比的设计工作之后方可进行混凝土拌制,合理的粗骨料粒径选用需要严格按照钢筋的密集程度;悬臂浇筑所采取的浇筑形式一定要两边同时同步对称,两边重量的偏差是允许存在的,但偏差的数值必须确保其不可超出设计的要求范围;浇筑混凝的顺序通常情况下都是遵从先挂篮前端后与已浇筑梁段的连接处的浇筑顺序;若要将新的混凝土同旧的混凝土连接起来则需要采取凿毛的方式对之进行处理,并在浇筑之前进行洒水湿润;6、预应力施工若要进行预应力张拉则需要确保混凝土的强度以及龄期与设计的要求相符合,同时还要校正千斤顶以及油泵方可施行张拉;在对挂篮进行移动之前需要全面了解设计中所要求的顺序来张拉顶、腹板的纵向应用力;预应力的张拉方式通常采用锚下应力同伸长量进行双控,在张拉的过程中主要是采用应力控制,钢绞线的实际伸长量同理论的伸长量的偏差必须控制在百分之六以内;待预应力张拉完成之后则需要对之进行及时的压浆,在压浆完成之后要即刻对之进行清洗从而防止已经浇筑的梁段被污染;7、合龙段施工合龙段施工一般按照“先边跨后中跨、对称施工”的顺序进行,当挂篮悬臂现浇量后一段完成后,拆除挂篮并在T构的中跨悬臂端上加平衡重,在边跨悬臂端加平衡重包括合拢吊架重,架立边跨合拢段模板,安装边跨合拢段劲性骨架并焊接牢固锁定,张拉边跨部分预应力筋,作为临时边跨合拢束并锚固,但不灌浆,安装边跨合拢段模板及钢筋绑扎,浇筑两边跨合拢段混凝土,边浇筑边逐级撤去合拢段两侧的平衡重,浇筑完毕时合拢段两侧的平衡重全部卸完,养生拆模后张拉相应的预应力钢束至设计吨位并锚固,再张拉合拢段及现浇段的横向、竖向预应力钢筋并压浆;边跨合拢完成后,将吊架移至跨中,架设中跨合拢段吊架,安装中跨合拢段劲性骨架并焊接牢固锁定,张拉中跨相应预应力束至设计要求,作为临时合拢束锚固完成受力体系转换,但不灌浆;然后安装模板及绑扎钢筋以及预应力管道的安装定位,经验收合格后浇筑中跨合拢段混凝土,边浇筑边调整合拢段两侧的平衡重,浇筑完成时合拢段两侧各卸去全部平衡重,养生混凝土至设计强度,张拉中跨预应力钢束至设计吨位并锚固,再张拉中跨合拢段上的横向、竖向预应力钢筋并锚固灌浆,拆除合拢吊架、模板等;三、.挂篮悬臂浇筑施工过程控制要点一支座安装控制要点1、审核支座出厂合格证和质量证明书；2、审核活动支座和固定支座平面布置图；3、检查预留孔平面位置、孔位、深度、支座纵向预偏量；4、检查支承垫石表面凿毛,清除预留孔中杂物；5、检查支座上下座板是否水平安装固定；6、锚栓孔、垫石顶面与支座板底面内压浆采用重力式压浆,自由高度大于3米,压力不小于1MPa;二模板、支架安装控制要点1、检查模板平整度,钢度,强度及稳定性,检查保护层厚度,垫块质量,数量,检查拉筋安装情况;2、检查模板拼装缝隙,错台,几何尺寸是否满足设计要求;3、检查锚固端,预留孔截面位置孔径和孔数,检查通风孔、泄水孔;4、审核支架方案时支架杆件强度安全系数应大于1.3,抗倾覆稳定系数应大于1.5,具有足够的承载力和整体稳定性;三钢筋制作安装控制要点1、钢筋绑扎前由测量人员复测模板的平面位置及高程,其中高程包括按支架计算挠度所设的预拱度,无误后方可进行钢筋绑扎;2、钢筋安装程序：底板及腹板钢筋—安装纵向、竖向管道—安装内模、端模板—安装顶板底钢筋—安装横向、纵向预应力管道-安装顶板上层钢筋;3、检查综合接地钢筋及连接钢筋、防撞墙、声屏障,接触网支柱即拉线预埋质量,检查挂蓝施工预埋件等情况;四预应力管道安装控制要点1、检查纵向波纹管布置情况,三向预应力管道调整原则是先钢筋,后竖向、再横向保持纵向预应力管道位置不动;2、钢束管道位置用定位钢筋固定,定位钢筋网片牢固焊接在钢筋骨架上,如管道位置与骨架相碰时,应保证管道位置不变;3、波纹管的接头长度不小于30cm;4、检查三通设置情况,以利排气,保证压浆质量五节段循环施工要点1、施工挂篮行走时其抗倾覆稳定系数不小于2;2、挂篮总重的变化不应超过设计重量的10%;3、施工单位应成立专业的线型控制技术小组,确保连续梁的线型符合设计要求;4、预应力管道进行准确定位,根据设计断面图进行安装检查,保证管道预留孔位不出任何差错;5、悬臂梁段张拉压浆完毕后方可进行挂篮移动;6、循环施工浇筑砼前,应对挂篮锚固、水平限位、吊杆和吊带锚固情况进行检查;7、挂篮施工中重点检查部位：①滑道系统检查；②后锚固系统检查；③主桁节点检查；④吊挂系统检查；⑤模板系统检查；⑥不平衡力矩控制;六合龙段施工要点1、边跨合龙施工前安装检查合龙段刚性连接,部分纵向临时预应力张拉;2、中跨合龙施工前安装检查中跨钢筋刚性连接质量及合龙口临时预应力张拉;3、顶板底层钢筋安装后安装横向预应力管道及顶板上层钢筋后,对合拢口模型、钢筋、保护层、等进行检查验收签认;4、拆除边跨支架,并检查拆除主墩纵向约束情况;5、中跨合拢完成后,张拉中跨预应力束,再张拉边跨第二批预应力束;七体系转换施工要点1、体系转换必须在合拢梁段纵向连续梁预应力筋张拉压浆后,且在墩顶连续梁段与桥墩的临时固结解除之后进行;2、梁墩临时锚固的放松,应均衡对称进行,确保逐渐均匀地释放;3、支座反力的调整,应以标高控制为主,反力作为校核;4、拆除临时支座或临时支柱要对称同步进行,并加强观测;5、结构体系转换应在合拢段纵向预应力束张拉并压浆后进行;总之,在桥梁箱梁施工之中挂篮悬臂施工法是常用的一种方法,当前的挂篮悬臂浇筑施工工艺已经渐渐趋于成熟,但是由于其需要在高空进行作业所以具有很大的风险性;不仅预应力混凝土箱梁的结构过于繁琐,同时在施工技术上也有着较高的要求;总的来说,若要有效控制挂篮悬臂浇筑施工存在着一定的难度,唯有充分认识到施工要点并加以对之进行严格控制,才能促使箱梁施工的质量能够有所保障;。

浅谈悬臂浇筑法施工工艺及要点发表时间：2016-08-17T16:13:01.577Z 来源：《建筑建材装饰》2015年8月上作者：杜大浪[导读] 本文结合工程实例阐述了预应力钢筋混凝土连续梁桥悬臂浇筑的施工程序.（江苏省交通工程集团有限公司，江苏淮安223001）摘要：本文结合工程实例阐述了预应力钢筋混凝土连续梁桥悬臂浇筑的施工程序，其中重点分析了0#-1#块施工工艺、墩梁临时固结、块件高程控制、钢筋及预应力管道施工、施工过程中变形的控制、合拢段的施工方法。

关键词：悬臂浇筑；工艺流程；临时固结；高程控制；合拢前言自60年代出现了悬臂浇筑施工方法以后，预应力混凝土桥梁不断向大跨径发展。

作为其施工的关键设备，悬浇挂篮施工也得到了不断发展，为缩短悬浇周期、提高经济效益奠定了基础，取得了良好的施工效果，在近代桥梁建筑中已得到越来越多的应用。

悬臂浇筑主要设备是一对能行走的挂篮，挂篮在已经张拉锚固并与墩身连成整体的两端上移动，绑扎钢筋、立模、浇筑混凝土、预应力都在其上进行。

预应力混凝土连续梁是应用广泛的桥梁结构形式之一，跨度一般在20～200之间。

连续梁的施工方法很多，对于位于陆地上的高架桥，通常采用支架就地现浇施工、而对于跨越大江、大河的连续梁桥，常用的施工方法有悬臂浇筑、悬臂拼装、转体施工法、移动模架法及顶推法等。

本文结合具体的工程项目介绍悬臂浇筑法，并对0#段施工、挂篮施工、梁段悬罐施工和合拢段施工进行详细的论述，对同类型桥梁的施工具有借鉴和参考意义。

1工程概况三白荡特大桥横跨三白荡水域,桥梁全长1918m，桥梁中心桩号K24+435.751，航道中线与道路设计线夹角为149°。

左幅桥跨径组合为5×30装配式预制箱梁+（30+43+35）现浇箱梁+2×（4×35）装配式预制箱梁+（46+75+46）P.C变截面连续箱梁+（4×30）装配式预制箱梁+2×（4×35）装配式预制箱梁+3×（5×30）装配式预制箱梁+3×（4×30）装配式预制箱梁；右幅桥跨径组合为5×30装配式预制箱梁+（30+43+35）现浇箱梁+4×35装配式预制箱梁+4×30装配式预制箱梁+（46+75+46）P.C变截面连续箱梁+3×（4×35）装配式预制箱梁+3×（5×30）装配式预制箱梁+3×（4×30）装配式预制箱梁。

悬臂浇筑法施工控制要点悬臂浇筑法（简称悬浇）【cast-in -cantilever method】指的是在桥墩两侧设置工作平台，平衡地逐段向跨中悬臂浇筑水泥混凝土梁体，并逐段施加预应力的施工方法。

主要设备是一对能行走的挂篮，挂篮在已经张拉锚固并与墩身连成整体的梁段上移动，绑扎钢筋、立模、浇筑混凝土、施预应力都在其上进行。

完成本段施工后，挂篮对称向前各移动一节段，进行下一对梁段施工，循序前行，直至悬臂梁段浇筑完成。

悬浇梁体一般要分四大部分浇筑:(1)墩顶梁段(0号块);(2)0号块两侧对称悬浇梁段;(3)边跨支架现浇梁段;(4)主梁跨中合龙段.一、 0#段施工控制要点一般0#段施工通过预埋三角托架和贝雷梁配合进行施工。

三角托架必须经过计算，符合受力要求后方可安装贝雷梁、工字钢、模板等。

三角托架必须与预埋墩身处的钢板焊接牢固，如果不满足受力要求，可在墩身上预埋通长的精轧螺纹钢筋预埋孔，三角托架与预埋钢板焊接牢固后，用精轧螺纹钢筋在进行固定，在安装完成后，精轧螺纹钢筋钢筋要施加预应力。

具体实施方案，应根据0#段的砼方量和受力分析来确定。

带有支座的连续梁，还要设有临时支座，支座为墩身预埋钢筋，浇筑砼，或者用红砖砌筑。

刚构连续梁没有临时支座。

0#段施工模板一般分为定型模板（由厂家直接加工，适合0#段结构复杂），另一种为用现场模板拼装（适用于0#段结构简单，易拼装）可根据具体情况来确定。

0#段施工一般砼方量比较大，多采取2次浇筑完成，一般情况下第一次浇筑的砼方量要尽量的多，但是不应在腹板纵向预应力预埋孔位置分开。

第一次性浇筑的位置最多不应超过腹板倒角下50cm 的位置，这样才有利于第二次砼浇筑及0#段的整体性。

在浇筑时要注意保证浇筑的连续性，防止0#段底板开裂。

0#段施工时要注意预埋拆除0#段模板预留孔和挂蓝安装、走行、锚固预埋孔。

预埋孔比较多，要多次检查确定无误后在进行浇筑砼。

确保后续施工顺利的完成。

二、挂蓝拼装挂蓝拼装前要在0#段梁面上，测量放线出挂蓝的安装线，如梁面有横坡，要用沙土或者其他物品找平，或者在安装枕木后找平。

连续梁悬臂造桥机施工流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!连续梁悬臂造桥机的施工流程详解在桥梁建设中，连续梁悬臂造桥机是一种广泛应用的施工设备，它以其高效、安全、精度高的特点，被广泛应用于大跨度桥梁的建设。

悬臂浇筑施工连续梁桥悬浇筑施工连续梁桥悬浇梁体分段1、墩顶梁段A （0号段）（J 长度一般为5m-wm ；（但也不一定?这主要根据具休情况而定，比如XXXX 桥主桥?为了刚开始能放两个挂篮对称施工，0号块有13m ）（2）施工托架① 在混凝土浇筑以前.应对托架进行试压：2、由0号段两侧对称分段悬臂浇筑部分8（1〉长度一般为2?5m~5m ，也有个别跨度大的桥梁的分段为2.5m 、3?5小、4?5g （2）-般一个梁段的施工周期为6~2天：（3〉根据计算经验，梁段的多少直接影响结构配束11 ?算，在不影响工期的前提下.适"1増加梁段数. 十分右利于纵向预应力钢束配以避免W 梁段不足采用大吨位预应力钢束引起张拉端局部应力过大。

同时也便全桥截面受力状态均衡，边缘应力储备适十。

3、边孔在支架上浇筑部分C（1〉长度一般为2?3个悬劈浇筑分段长： 4、合拢段D（1）（2）（3〉不宜过小：二、挂篮使用经验1、 X X 桥（1）挂篮在施1：过程中的布a-般为对称的，挂篮敢方向的长度一股比所划分悬浇的梁段长度长 0.5m-im ：举个例子.悬浇梁段的划分长度为4?5^?则挂篮方向的长度可取为6m ?两支点间的距离可取为河。

（2）挂篮重fi 与最重梁段的比例为0.45。

2、 XXX 大桥（主跨I2om 连续梁桥）（1）用的是菱形挂篮。

（2）讣算经验：挂篮的前后吊点假设为前Ifii 已浇梁段的两个端面点即可，对整个结构影响不大的 3、 XXXX 主桥（1）挂篮的前后吊点假设为前面已浇梁段的两个端面点（2）挂篮重fi 取为8ookN ?以临时荷载考虑三、施工挂篮K 按照构造形式可分为桁架式，斜拉式，型钢式，浪合式2、平行桁架式挂篮（1）结构特点：它的上部结构一股为一等高桁架，其受力特点是：底模平台及侧模支架所承荷载均由前后吊杆垂直传至桁架节点和箱梁底板上.故又称吊篮式结构，桁架在梁顶用压■或億0或二者兼之来解决修覆稳定问题.桁架本身为受弯结构。
