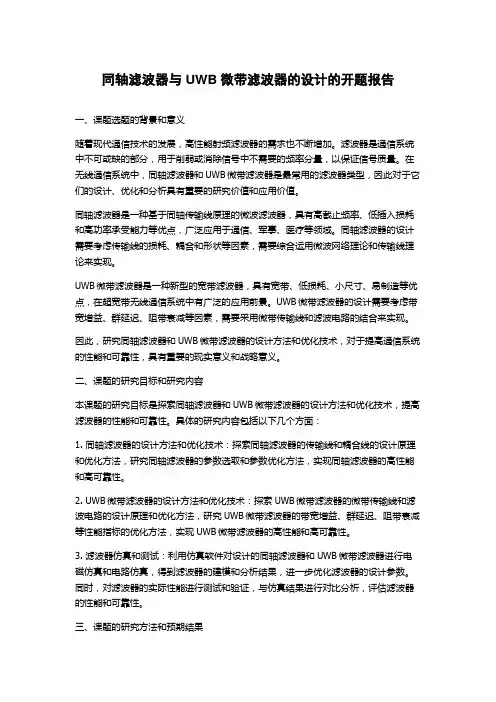

同轴滤波器与UWB微带滤波器的设计的开题报告一、课题选题的背景和意义随着现代通信技术的发展,高性能射频滤波器的需求也不断增加。
滤波器是通信系统中不可或缺的部分,用于削弱或消除信号中不需要的频率分量,以保证信号质量。
在无线通信系统中,同轴滤波器和UWB微带滤波器是最常用的滤波器类型,因此对于它们的设计、优化和分析具有重要的研究价值和应用价值。
同轴滤波器是一种基于同轴传输线原理的微波滤波器,具有高截止频率、低插入损耗和高功率承受能力等优点,广泛应用于通信、军事、医疗等领域。
同轴滤波器的设计需要考虑传输线的损耗、耦合和形状等因素,需要综合运用微波网络理论和传输线理论来实现。
UWB微带滤波器是一种新型的宽带滤波器,具有宽带、低损耗、小尺寸、易制造等优点,在超宽带无线通信系统中有广泛的应用前景。
UWB微带滤波器的设计需要考虑带宽增益、群延迟、阻带衰减等因素,需要采用微带传输线和滤波电路的结合来实现。
因此,研究同轴滤波器和UWB微带滤波器的设计方法和优化技术,对于提高通信系统的性能和可靠性,具有重要的现实意义和战略意义。
二、课题的研究目标和研究内容本课题的研究目标是探索同轴滤波器和UWB微带滤波器的设计方法和优化技术,提高滤波器的性能和可靠性。
具体的研究内容包括以下几个方面:1. 同轴滤波器的设计方法和优化技术:探索同轴滤波器的传输线和耦合线的设计原理和优化方法,研究同轴滤波器的参数选取和参数优化方法,实现同轴滤波器的高性能和高可靠性。
2. UWB微带滤波器的设计方法和优化技术:探索UWB微带滤波器的微带传输线和滤波电路的设计原理和优化方法,研究UWB微带滤波器的带宽增益、群延迟、阻带衰减等性能指标的优化方法,实现UWB微带滤波器的高性能和高可靠性。
3. 滤波器仿真和测试:利用仿真软件对设计的同轴滤波器和UWB微带滤波器进行电磁仿真和电路仿真,得到滤波器的建模和分析结果,进一步优化滤波器的设计参数。
同时,对滤波器的实际性能进行测试和验证,与仿真结果进行对比分析,评估滤波器的性能和可靠性。
超宽带uwb天线原理与设计
超宽带(Ultra-Wideband,UWB)天线是一种能够在非常宽的频率范围内工作的天线。
其频率范围一般被定义为3.1GHz至10.6GHz。
UWB天线的设计非常具有挑战性,因为它需要在宽带范围内满足多种性能指标,如高增益、低阻抗匹配、宽带阻带等。
UWB天线的设计通常分为两类:二极子天线和贴片天线。
二极子天线是一种传统的天线,具有较高的增益和较宽的带宽,因此被广泛用于UWB通信系统。
贴片天线则是一种非常薄小的天线,能够在超薄设备中实现紧凑的设计。
但是贴片天线的增益通常较低,因此需要进行较为复杂的阻抗匹配和辐射模式控制。
在UWB天线设计中,常用的优化方法包括使用差分结构、多重共振器、宽带阻带和宽带阻抗变换器等。
此外, UWB天线的设计也需要考虑与其他系统的兼容性,如GPS系统和无线电频段的卫星通信系统。
总之,UWB天线的设计是一项复杂而又具有挑战性的任务。
它需要考虑多种性能指标,同时还要考虑与其他系统的兼容性。
对于UWB 技术的应用来说,UWB天线的设计和研究具有非常重要的意义。
- 1 -。
uwb超宽带脉冲信号发生器设计内容和要求
“uwb超宽带脉冲信号发生器设计内容和要求”这个短语涉及到UWB (超宽带)脉冲信号发生器的设计和相关要求。
UWB是一种无线通信技术,使用极短的脉冲信号来传输数据,通常在纳秒级别。
这种技术被广泛应用于近距离高速数据传输和定位系统等领域。
设计UWB超宽带脉冲信号发生器的主要内容和要求包括:
1.确定信号的参数:根据应用需求,确定脉冲信号的参数,如脉冲宽度、脉
冲幅度、频率范围等。
这些参数将影响信号的传输特性和覆盖范围。
2.选择合适的波形:UWB脉冲信号有多种波形,如高斯脉冲、矩形脉冲等。
根据实际需求选择合适的波形,以满足系统的性能要求。
3.设计脉冲生成电路:为实现所需的脉冲信号,需要设计相应的脉冲生成电
路。
这包括脉冲产生单元、脉冲调制单元等,以确保信号的稳定性和准确性。
4.考虑系统的集成度:在设计过程中,需要考虑信号发生器的尺寸、功耗和
成本等因素,以满足实际应用的需求。
5.验证和测试:完成设计后,需要对信号发生器进行验证和测试,以确保其
性能符合预期要求。
这包括信号质量、覆盖范围、传输速率等方面的测试。
总结:UWB超宽带脉冲信号发生器设计内容和要求是指设计和制造一种能够生成UWB超宽带脉冲信号的设备,并满足相关的参数、性能和成本要求。
这种设备广泛应用于通信、雷达、定位等领域,对于实现高速、短距离无线通信具有重要意义。
微波仿真论坛_现代滤波器设计讲座-超宽带超带宽(UWB :ultra wild band)的定义:(浅谈超宽带技术在未来的应用——谢晓峰)超宽带滤波器主要是针对相对带宽,其主要方式利用冲击脉冲的频谱特性来实现宽带信息的传播。
从定义上讲,FCC对超宽带系统的最新定义是:相对带宽(在-10dB点处)(fh-fl)/fc>20%(fh,fl,fc分别为带宽的高端频率传,低端频率和中心频率)或者总带宽BW>500Mhz。
(摘自百度文库ppt)超宽带微波滤波器研究现状——戚楠,李胜先1989年,美国国防部首先提出了超宽带(UWB)技术并对它做了定义:发射信号的相对带宽为0.2,或者传输信号的绝对带宽至少为500 MHz,则该信号为超宽带信号。
自2002年美国联邦通信委员会(FCC)批准无需许可证便可以使用3.1~10.6 GHz的超宽带通信频谱后,超宽带技术受到了学术界和工业界的极大关注。
超宽带技术具有低功耗、高速率、保密性强等特点,早期主要应用于军事通信、军事脉冲雷达等方面[1],近年来在民用雷达、成像、室内短距离通信、监视系统等领域也有广泛应用,欧盟、日本、新加坡等国也制定了各自的超宽带技术标准。
在宇航方向,NASA约翰逊空间中心开展了超宽带综合通信、月球/火星漫游者系列超宽带定位系统、UWB⁃RFID等技术的研究,取得了很多成果[2]。
目前对星载微波与激光链路混合通信系统的研究使微波光子技术在未来卫星通信中呈现出很大的优势与潜力,而光波段广阔的频谱几乎没有带宽限制,不仅可提供THz大容量通信,而且电磁干扰小,重量轻,是超宽带概念的扩展,有着良好的发展前景[3]。
1 超宽带微波滤波器关键问题和传统滤波器一样,超宽带滤波器用来去除带外信号及噪声,在某些UWB 系统接收端承担着天线与放大器之间的匹配作用。
由于UWB系统的脉冲信号产生和消失时间非常短暂,一个符合FCC规范的超宽带滤波器必须要在110%的带宽内具有较小并平坦的群时延特性和较远的寄生通带。

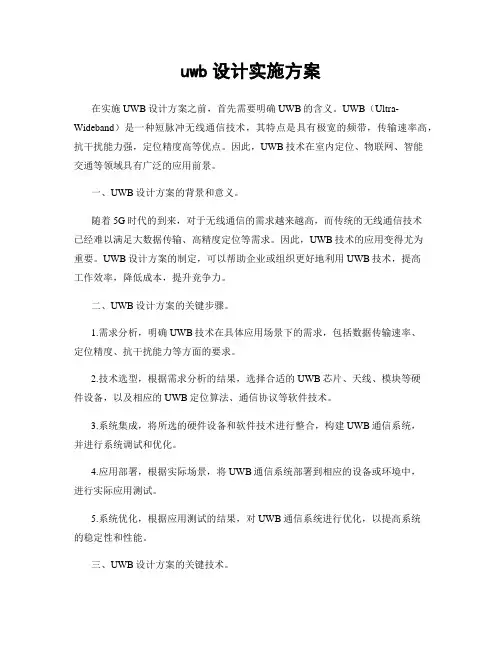

uwb设计实施方案在实施UWB设计方案之前,首先需要明确UWB的含义。
UWB(Ultra-Wideband)是一种短脉冲无线通信技术,其特点是具有极宽的频带,传输速率高,抗干扰能力强,定位精度高等优点。
因此,UWB技术在室内定位、物联网、智能交通等领域具有广泛的应用前景。
一、UWB设计方案的背景和意义。
随着5G时代的到来,对于无线通信的需求越来越高,而传统的无线通信技术已经难以满足大数据传输、高精度定位等需求。
因此,UWB技术的应用变得尤为重要。
UWB设计方案的制定,可以帮助企业或组织更好地利用UWB技术,提高工作效率,降低成本,提升竞争力。
二、UWB设计方案的关键步骤。
1.需求分析,明确UWB技术在具体应用场景下的需求,包括数据传输速率、定位精度、抗干扰能力等方面的要求。
2.技术选型,根据需求分析的结果,选择合适的UWB芯片、天线、模块等硬件设备,以及相应的UWB定位算法、通信协议等软件技术。
3.系统集成,将所选的硬件设备和软件技术进行整合,构建UWB通信系统,并进行系统调试和优化。
4.应用部署,根据实际场景,将UWB通信系统部署到相应的设备或环境中,进行实际应用测试。
5.系统优化,根据应用测试的结果,对UWB通信系统进行优化,以提高系统的稳定性和性能。
三、UWB设计方案的关键技术。
1.UWB芯片,选择性能稳定、功耗低、成本合理的UWB芯片,是UWB设计方案的关键之一。
2.UWB天线,设计适合特定应用场景的UWB天线,可以有效提高信号传输质量和定位精度。
3.UWB定位算法,针对不同的定位需求,选择合适的UWB定位算法,以实现高精度的定位功能。
4.UWB通信协议,制定符合实际需求的UWB通信协议,确保数据传输稳定可靠。
四、UWB设计方案的应用前景。
1.室内定位,UWB技术可以实现室内米级甚至厘米级的定位精度,广泛应用于室内导航、智能家居、物品追踪等领域。
2.智能交通,利用UWB技术,可以实现车辆精准定位、智能停车、交通管理等功能,提升城市交通效率。

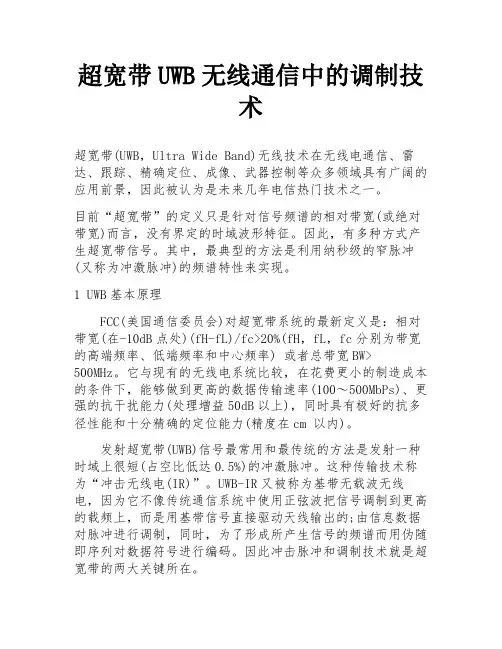

超宽带UWB无线通信中的调制技术超宽带(UWB,Ultra Wide Band)无线技术在无线电通信、雷达、跟踪、精确定位、成像、武器控制等众多领域具有广阔的应用前景,因此被认为是未来几年电信热门技术之一。
目前“超宽带”的定义只是针对信号频谱的相对带宽(或绝对带宽)而言,没有界定的时域波形特征。
因此,有多种方式产生超宽带信号。
其中,最典型的方法是利用纳秒级的窄脉冲(又称为冲激脉冲)的频谱特性来实现。
1 UWB基本原理FCC(美国通信委员会)对超宽带系统的最新定义是:相对带宽(在-10dB点处)(fH-fL)/fc>20%(fH,fL,fc分别为带宽的高端频率、低端频率和中心频率) 或者总带宽BW>500MHz。
它与现有的无线电系统比较,在花费更小的制造成本的条件下,能够做到更高的数据传输速率(100~500MbPs)、更强的抗干扰能力(处理增益50dB以上),同时具有极好的抗多径性能和十分精确的定位能力(精度在cm 以内)。
发射超宽带(UWB)信号最常用和最传统的方法是发射一种时域上很短(占空比低达0.5%)的冲激脉冲。
这种传输技术称为“冲击无线电(IR)”。
UWB-IR又被称为基带无载波无线电,因为它不像传统通信系统中使用正弦波把信号调制到更高的载频上,而是用基带信号直接驱动天线输出的;由信息数据对脉冲进行调制,同时,为了形成所产生信号的频谱而用伪随即序列对数据符号进行编码。
因此冲击脉冲和调制技术就是超宽带的两大关键所在。
2 UWB的调制技术超宽带系统中信息数据对脉冲的调制方法可以有多种。
脉冲位置调制(PPM) 和脉冲幅度调制(PAM)是UWB 最常用的两种调制方式。
通常UWB信号模型为:(1)其中,w (t) 表示发送的单周期脉冲,dj,tj分别表示单脉冲的幅度和时延。
PAM是一种通过改变那些基于需传输数据的传输脉冲幅度的调制技术。
在PAM调制系统中,一系列的脉冲幅度被用来代表需要传输的数据。
基于频谱特性的超宽带脉冲波形设计与分析的开题报告一、选题背景超宽带通信技术(Ultra-wideband communication technology,简称UWB)是指一种带宽极大的无线通信技术,它利用多径效应和频率选择性衰落技术实现数据传输。
UWB的主要优势是具有带宽极大、抗干扰性能好、低传输功率、高数据速率等特点,可广泛应用于移动通信、雷达探测、精确定位、智能交通以及医疗等领域。
超宽带脉冲波形(Ultra-wideband pulse waveform,简称UWB pulse waveform)是UWB通信技术中最基本的建模元件之一,它不仅直接影响到超宽带通信系统的整体性能,而且对于多种应用场景和系统具有不同的波形要求。
因此,对于超宽带脉冲波形的设计和分析具有重要意义。
二、研究内容本研究主要针对基于频谱特性的超宽带脉冲波形设计与分析进行研究。
具体研究内容包括:1. 系统总体设计,明确研究目标和内容,梳理相应研究方法和技术路线。
2. 分析超宽带脉冲波形的频谱特性,比较不同波形的优缺点,选择适合本研究的波形类型。
3. 设计符合需求的超宽带脉冲波形,优化波形参数,分析和评价波形性能和实际应用情况。
4. 利用仿真和实验方法验证波形性能和实际应用效果,进一步完善超宽带脉冲波形设计标准和评价指标。
三、研究意义本研究的意义在于:1. 提高对超宽带脉冲波形的认识和理解,对波形设计具有一定的指导作用。
2. 建立超宽带脉冲波形设计和分析的技术体系,推进超宽带通信技术的发展。
3. 初步探索法基于频谱特性的超宽带脉冲波形设计和分析方法,为超宽带通信的研究提供新的思路和方法。
四、研究方法本研究采用以下研究方法:1. 文献综述法:对国内外相关领域的研究文献进行综合分析,梳理研究现状和问题。
2. 数学建模法:建立超宽带脉冲波形的数学模型,分析波形的频域特性和传输性能。
3. 仿真实验法:利用MATLAB等工具对超宽带脉冲波形进行仿真分析,验证波形性能,考察其在实际应用中的效果。

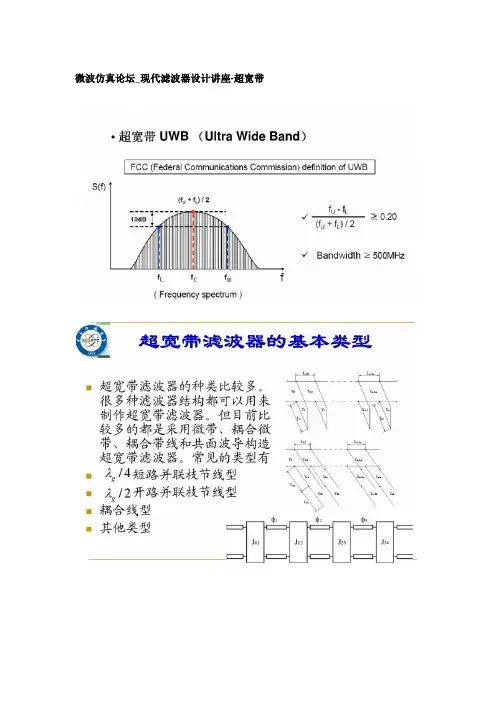

微波仿真论坛_现代滤波器设计讲座-超宽带
超带宽(UWB :ultra wild band)的定义:(浅谈超宽带技术在未来的应用——谢晓峰)
超宽带滤波器主要是针对相对带宽,其主要方式利用冲击脉冲的频谱特性来实现宽带信息的传播。
从定义上讲,FCC对超宽带系统的最新定义是:相对带宽(在-10dB点处)(fh-fl)/fc>20%(fh,fl,fc分别为带宽的高端频率传,低端频率和中心频率)或者总带宽BW>500Mhz。
(摘自百度文库ppt)
超宽带微波滤波器研究现状
——戚楠,李胜先
1989年,美国国防部首先提出了超宽带(UWB)技术并对它做了定义:发射信号的相对带宽为0.2,或者传输信号的绝对带宽至少为500 MHz,则该信号为超宽带信号。
自2002年美国联邦通信委员会(FCC)批准无需许可证便可以使用3.1~10.6 GHz的超宽带通信频谱后,超宽带技术受到了学术界和工业界的极大关注。
超宽带技术具有低功耗、高速率、保密性强等特点,早期主要应用于军事通信、军事脉冲雷达等方面[1],近年来在民用雷达、成像、室内短距离通信、监视系统等领域也有广泛应用,欧盟、日本、新加坡等国也制定了各自的超宽带技术标准。
在宇航方向,NASA约翰逊空间中心开展了超宽带综合通信、月球/火星漫游者系列超宽带定位系统、UWB⁃RFID等技术的研究,取得了很多成果[2]。
目前对星载微波与激光链路混合通信系统的研究使微波光子技术在未来卫星通信中呈现出很大的优势与潜力,而光波段广阔的频谱几乎没有带
宽限制,不仅可提供THz大容量通信,而且电磁干扰小,重量轻,是超宽带概念的扩展,有着良好的发展前景[3]。
1 超宽带微波滤波器关键问题
和传统滤波器一样,超宽带滤波器用来去除带外信号及噪声,在某些UWB 系统接收端承担着天线与放大器之间的匹配作用。
由于UWB系统的脉冲信号产生和消失时间非常短暂,一个符合FCC规范的超宽带滤波器必须要在110%的带宽内具有较小并平坦的群时延特性和较远的寄生通带。
因为频带低端大部分已被其他通信系统占用,所以滤波器同时要对频带低端有良好的抑制。
有一些超宽带滤波器还要考虑通带内其他通信系统,如GPS,3G,4G,X波段卫星通信的干扰。
另外为了适应微波集成电路小型化的要求,滤波器要体积小,
结构紧凑,便于集成与互联。
这些都对超宽带滤波器的设计与实现提出了很大的挑战。
超宽带(UWB)无线电技术在 2002 年以后得到了广泛的关注和深入的研究,其中 UWB 带通滤波器是 UWB 系统中关键的无源器件。
UWB 带通滤波器的通带必须覆盖 3.1~10.6GHz,这是美国联邦通信委员会认定的商用 UWB 频率范围[1]。
在整个UWB 频段范围内,由于已经存在各种窄带无线通信信号,而这些无线通信信号会严重干扰UWB 系统,例如,无限局域网系统(5.8GHz)。
因此,为了保证 UWB 系统正常工作,迫切需要具有陷波特性的 UWB 带通滤波器。
2 超宽带滤波器设计方法(略)
统窄带滤波器带宽一般都在1%左右,其综合方法将滤波器参数都确定在中心频率附近,而且频率变换过程中进行了一些窄带近似,因而综合中所用到的计算公式只适合于精确设计窄带或者中等带宽的滤波器。
如果用这些窄带滤波器的设计公式来设计超宽带滤波器将会造成很大的误差[4]。
以往超宽带滤波器的设计多基于优化算法,设计结构主要采用微带线或耦合线,结构单一,计算量大,时间成本高,这就要求用新的思路来综合超宽带滤波器的设计。
2.1多模谐振器法
多模谐振器是指在通带内有多个谐振模式的谐振器。
多模谐振器有很多种形式,如环型、阶梯型等,其中广泛应用于超宽带滤波器的是阶梯阻抗谐振器(Stepped Impedance Resonators,SIR)[8]。
多模谐振器法的核心是将谐振器的前几个模式合理分布在通带内,以达到宽带响应。
图3是最简单的单级对称结构SIR滤波器,采用奇偶模分析法构造滤波器传输函数,通过给定通带内反射零点的数目与位置后,确定各部分的阻抗参数[9]。
为克服单级结构的滤波器边带抑制不好的问题,级联形式的SIR超宽带滤波器也有很大的发展。
级联形式的SIR滤波器将耦合线,各阻抗线的阻抗特性参数表示为滤波器的响应函数,优化出所需要的响应曲线[10],得到各阻抗参数。
带开路/短路枝节加载的SIR滤波器,通过调整加载枝节的长度来控制多模及传输零点的位置产生较宽的阻带[11]。
为增强输入输出耦合,可以采用交指结构,有些加载结构还利用空气桥来抑制其他模式。
由于SIR具有小型化,高次模式可控的优点,而且SIR的加载形式非常灵活,给设计带来极大的自由度,这使利用SIR结构逐渐成为设计超宽带滤波器的主流形式。
(超宽带滤波器研究现状——戚楠)
(多模谐振器超宽带微带滤波器小型化研究与设计——刘严)
多模谐振方法是通过产生多个模式的谐振点,并在通带频率内均匀分布,通过平行耦合或交指耦合等不同的耦合方式形成波纹平坦的通带,从而实现超宽带带通滤波器。
利用多模谐振的方法设计的超宽带滤波器可以产生多个谐振模式,不再需要多个谐振器级联,减少了谐振器的个数,从而减小滤波器的尺寸。
这种方法有利于改善滤波器通带内外特性,还具有结构紧凑、容易加工的优点,可以轻松的满足超宽带全频带的要求。
因此,是目前为止最适合设计小型化超宽带滤波器的设计方法。
利用多模谐振器设计超宽带滤波器有以下设计步骤:
(1)、根据设计指标要求,选定多模谐振器结构及各谐振频点。
要设计一款3.1 GHz~10.6 GHz 的超宽带滤波器, FB=110%,多模谐振器的选取应满足以上要求,同时设定各个谐振频率,使各个谐振频点要均匀分布在整个通带内。
为
满足带宽的需求,在此选择阶梯阻抗谐振器,接着要根据谐振器理论计算每个谐振频率,得到谐振器的初始尺寸。
(2)、选定耦合方式。
耦合方式的选择也是十分重要的,若耦合结构选定的合适恰当,那么会大幅减小通带内插入损耗,同时会使通带内波纹更平坦。
通常要想增强耦合强度可以通过缩小谐振器与耦合结构间的间距、增大耦合结构与谐振器之间的接触面积满足要求。
考虑到制作工艺难以让谐振器与输入输出端无限接近,因此选用交指结构来减小带内插损,降低带内波动。
根据经验,交指结构的尺寸通常选取为λ/4 (为波导波长)。
(3)、建模仿真。
根据选定的多模谐振器和耦合结构,设定大概的尺寸,利用电磁仿真软件进行建模仿真,并根据性能指标进行优化,得到超宽带滤波器最终结构参数。
需要注意的是,最初的设计参数一般不太符合设计要求,需要通过不断地调整尺寸,合理的设置参数变化范围,应用多种优化方式不断优化各个参数来满足设计目标,最终得出满足设计要求的滤波器。
以下一段摘自(多模谐振器超宽带微带滤波器小型化研究与设计__刘严) 本文实现超宽带滤波器实现小型化通过以下方法:(1)使用微带线作为原材料,相比同轴线、波导等材料,微带线具有重量轻、体积小等优点,是实现小型化的最佳的选择。
(2)采用多模谐振器方法实现UWB 滤波器,这种方法可以产生多个谐振模式,可以有效地减少谐振器的个数,从而减小滤波器的尺寸。
(3)引入缺陷接地结构DGS。
DGS 具有慢波效应及高阻带抑制特性,通过引入DGS 不仅可以增大耦合间距,满足制作工艺的需求,而且可以减小滤波器的尺寸,实现滤波器的小型化。
(4)使用高介电常数介质基片。
高介电常数所对应的波长较短,将超宽带滤波器建立在高介电常数介质基片上,不仅使得滤波器的尺寸大幅减小,有利于滤波器小型化,而且可以减少电磁向外界耗散,优化滤波器的设计。
以下摘自(无线通信领域超宽带滤波器的现状和发展趋势 _郑艺媛)
1)微带多模谐振器法,指在通带内运用有多个谐振模式谐振器的方法。
多模谐振器有很多种形式,其中最早应用于超宽带滤波器的为半波长阶跃阻抗谐振器(SIR)[1],如图 1 所示。
其原理是利用 SIR 阻抗比和电长度来控制基频和谐波位置,使得谐振器的前3 个谐振点分布于整个超宽带内。
再通过平行耦合线馈电,实现平坦的超宽带带通特性。
此方法滤波器带宽达到了要求,但是边带不够陡峭,带外抑制比较低。
为了改善滤波器边带特性,有效方法之一是提高滤波器的级数。
而采用四模及四模以上的谐振器[2],使四个或更多谐振点落在超宽带内,可降低通带内插入损耗。
总体而言,多模谐振器构成超宽带滤波器的方法相对简单,结构紧凑,但阻带内存在大量未被有效克服的无用谐波。
2)混合微带/共面波导法,微带与共面波导混合结构充分利用微带线上下两层空间,使电路更加紧凑。
同时,微带与共面波导正对,两者间的电磁场耦合非常强,可方便实现所需要的强耦合。
常见的混合结构是微带馈电共面波导谐振器超宽带滤波器[3],结合多模滤波器设计方法,得到结构更紧凑的滤波器。
而面对无用谐波,可通过在共面波导的中心导带上对称引入低通结构[4](如图2 所示),滤除掉高频段无用谐波形成的寄生通带,既保证了3.1~10.6GHz 频段内良好的通带性能,同时又能有效实现展宽阻带的作用。
3)滤波器级联法,是实现超宽带的较为简单和有效的方法。
通过把一个高通滤波器和一个低通滤波器串联,实现超宽带特性。
这种方法实现的电路简单,方法比较直观,同时实现的滤波器阻带比较宽,但总体尺寸较大。
3 超宽带滤波器的实现方法(见滤波器研究现状—超宽带滤波器)。
