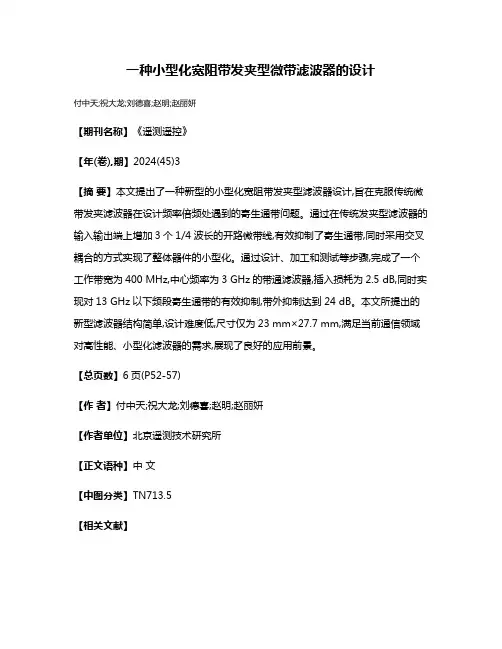

一种小型化宽阻带发夹型微带滤波器的设计
付中天;祝大龙;刘德喜;赵明;赵丽妍
【期刊名称】《遥测遥控》
【年(卷),期】2024(45)3
【摘要】本文提出了一种新型的小型化宽阻带发夹型滤波器设计,旨在克服传统微带发夹滤波器在设计频率倍频处遇到的寄生通带问题。

通过在传统发夹型滤波器的输入输出端上增加3个1/4波长的开路微带线,有效抑制了寄生通带,同时采用交叉耦合的方式实现了整体器件的小型化。

通过设计、加工和测试等步骤,完成了一个工作带宽为400 MHz,中心频率为3 GHz的带通滤波器,插入损耗为2.5 dB,同时实现对13 GHz以下频段寄生通带的有效抑制,带外抑制达到24 dB。

本文所提出的新型滤波器结构简单,设计难度低,尺寸仅为23 mm×27.7 mm,满足当前通信领域对高性能、小型化滤波器的需求,展现了良好的应用前景。

【总页数】6页(P52-57)
【作者】付中天;祝大龙;刘德喜;赵明;赵丽妍
【作者单位】北京遥测技术研究所
【正文语种】中文
【中图分类】TN713.5
【相关文献】
1.小型化宽频带宽阻带微带滤波器的设计
2.一种小型化宽阻带窄带通滤波器的研究
3.小型化宽阻带微带带通滤波器的设计
4.宽阻带阶跃阻抗发夹线带通滤波器设计
5.一种新型小型化宽阻带低通滤波器设计
因版权原因，仅展示原文概要，查看原文内容请购买。

微带交叉耦合滤波器的结构及设计
微带交叉耦合滤波器是一种金属剩余波段滤波器，可用于宽带信号过
滤和多波段分频。

它具有良好的带宽和相邻频段泄漏特性。

该过滤器
可以用于装备移动通信系统中信号分离和信号过滤的作用，能够提供
低阻抗和低损耗的优良特性，专业用于移动电话和交流通信领域。

沙坑式的微带交叉耦合滤波器由沙坑状的3D加减结构构成，是使用双阈值材料或多层次局部片加制成的微带结构。

该滤波器的阻尼相关特
性依赖于局部片的体积空间分布，其带宽与耦合系数有很大的相关性。

微带交叉耦合滤波器的设计参数有耦合率（CG）、匹配环节带宽（BW）、插入损耗（IL）、输出不平衡（IOI）、通带截止损耗
（C2L）、抑制条件（SC）等。

而在进行设计时，还需考虑其他一些
参数，例如材料的元件尺寸、表面贴装技术等。

微带交叉耦合滤波器设计要充分考虑以上参数，保证设计满足要求，
并保证设备质量，便于量产质量表现。

微带交叉耦合滤波器通常采用
物理设计与电子装配相结合的设计方案，进口物理设计，并采用平高
压双面玻璃板精确玻璃图解画出其形状，完成布线方案，至于电子装配，则需要采用品牌IC、品牌元件、抗干扰技术、高精度的装配技术，这样才能保证微带交叉耦合滤波器的品质和性能，并最大程度满足客
户的要求。

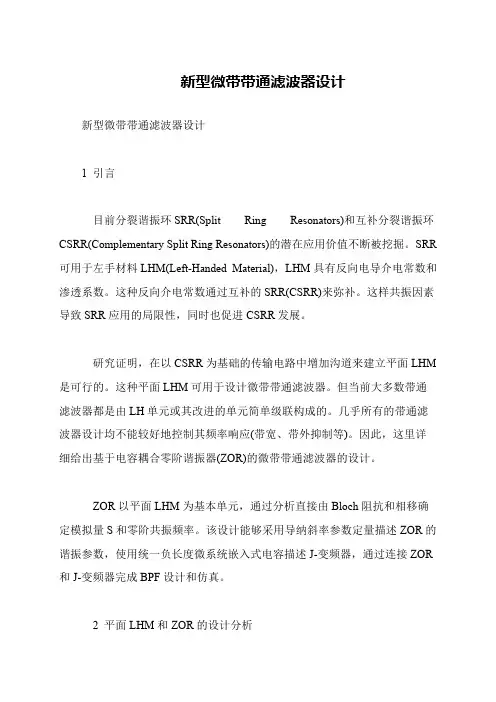

新型微带带通滤波器设计
新型微带带通滤波器设计
1 引言
目前分裂谐振环SRR(Split Ring Resonators)和互补分裂谐振环CSRR(Complementary Split Ring Resonators)的潜在应用价值不断被挖掘。

SRR 可用于左手材料LHM(Left-Handed Material)，LHM具有反向电导介电常数和渗透系数。

这种反向介电常数通过互补的SRR(CSRR)来弥补。

这样共振因素导致SRR应用的局限性，同时也促进CSRR发展。

研究证明，在以CSRR为基础的传输电路中增加沟道来建立平面LHM 是可行的。

这种平面LHM可用于设计微带带通滤波器。

但当前大多数带通滤波器都是由LH单元或其改进的单元简单级联构成的。

几乎所有的带通滤波器设计均不能较好地控制其频率响应(带宽、带外抑制等)。

因此，这里详细给出基于电容耦合零阶谐振器(ZOR)的微带带通滤波器的设计。

ZOR以平面LHM为基本单元，通过分析直接由Bloch阻抗和相移确定模拟量S和零阶共振频率。

该设计能够采用导纳斜率参数定量描述ZOR的谐振参数，使用统一负长度微系统嵌入式电容描述J-变频器，通过连接ZOR 和J-变频器完成BPF设计和仿真。

2 平面LHM和ZOR的设计分析。

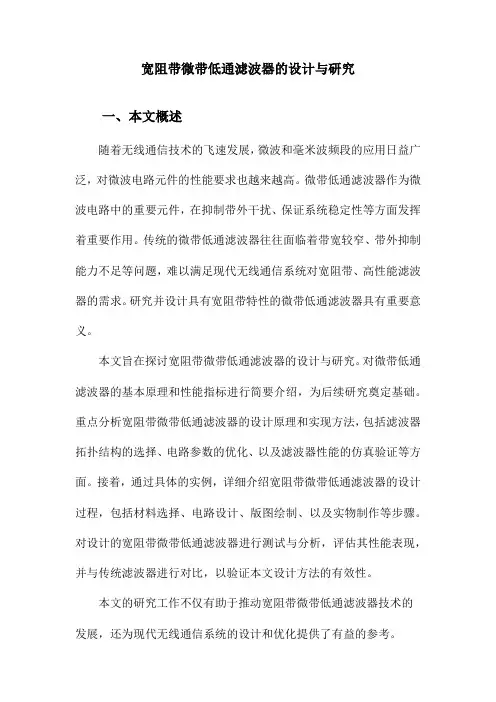

宽阻带微带低通滤波器的设计与研究一、本文概述随着无线通信技术的飞速发展，微波和毫米波频段的应用日益广泛，对微波电路元件的性能要求也越来越高。

微带低通滤波器作为微波电路中的重要元件，在抑制带外干扰、保证系统稳定性等方面发挥着重要作用。

传统的微带低通滤波器往往面临着带宽较窄、带外抑制能力不足等问题，难以满足现代无线通信系统对宽阻带、高性能滤波器的需求。

研究并设计具有宽阻带特性的微带低通滤波器具有重要意义。

本文旨在探讨宽阻带微带低通滤波器的设计与研究。

对微带低通滤波器的基本原理和性能指标进行简要介绍，为后续研究奠定基础。

重点分析宽阻带微带低通滤波器的设计原理和实现方法，包括滤波器拓扑结构的选择、电路参数的优化、以及滤波器性能的仿真验证等方面。

接着，通过具体的实例，详细介绍宽阻带微带低通滤波器的设计过程，包括材料选择、电路设计、版图绘制、以及实物制作等步骤。

对设计的宽阻带微带低通滤波器进行测试与分析，评估其性能表现，并与传统滤波器进行对比，以验证本文设计方法的有效性。

本文的研究工作不仅有助于推动宽阻带微带低通滤波器技术的发展，还为现代无线通信系统的设计和优化提供了有益的参考。

二、宽阻带微带低通滤波器的基本理论宽阻带微带低通滤波器是现代无线通信系统中不可或缺的关键元件，其设计与研究对于提高系统性能、降低干扰以及实现信号的有效传输具有重要意义。

在基本理论方面，宽阻带微带低通滤波器主要基于传输线理论和电路网络理论进行设计。

传输线理论是微带线滤波器设计的基础。

微带线是一种平面型传输线，具有体积小、重量轻、成本低、易于集成等优点，在微波和毫米波频段得到广泛应用。

微带线的传输特性主要由其尺寸、介质基片材料以及工作频率决定。

在宽阻带低通滤波器设计中，通过合理控制微带线的尺寸和形状，可以实现所需的频率响应和阻带特性。

电路网络理论则提供了滤波器设计的另一种视角。

在电路网络理论中，滤波器被视为由多个电阻、电容和电感等基本元件组成的网络。

微带交叉耦合型滤波器研究与设计杨永侠，王亚亚（西安工业大学电子信息工程学院，陕西西安710032）摘要：为了进一步实现滤波器的小型化，便于集成，本文根据滤波器的设计理论，详细阐述了如何利用ADS软件来设计、仿真及其优化带宽为100MHz的交叉耦合微带带通滤波器，结果表明此设计不但达到了目标参数的设计要求，而且实现了滤波器的小型化。

关键字：微带滤波器；交叉耦合；带通滤波器；ADS滤波器的主要的功能是用来分隔频率，让需要的频率信号通过，抑制不需要的频率信号，它的性能的好坏直接影响到整个系统的优劣。

射频和微波电路中最常用的是微带线滤波器，常见的微带线滤波器有平行耦合型，发夹型，交指型，交叉耦合型等等。

本文设计的是交叉耦合型带通滤波器。

交叉耦合型滤波器是半波长耦合滤波器的一种变形结构，是把半波长谐振器折合成“U”型结构，然后相互交叉，因此结构紧凑，尺寸较小，具有较好的性能，在微波电路中有着良好的应用前景。

滤波器的性能主要由微带线的物理参数决定，这些参数包括：谐振器长度、谐振器间的耦合间距以及抽头位置等。

所以，设计滤波器的重点与难点就是对这些物理参数的确定。

本文通过对通带为3.0——3.1GHz滤波器的ADS设计详细叙述了微带交叉耦合型滤波器的设计方法，并研究了物理参数对滤波器性能的影响。

收稿日期：2012-04-09作者简介：杨永侠(1962-)，女，西安工业大学，教授，主要从事信号处理与电磁兼容方面的研究。

Email: ****************手机：139****8800；*通讯作者：王亚亚，*********************1 交叉耦合型滤波器的设计原理1.1 交叉耦合带通滤波器原理Z,Z分别交叉耦合滤波器以开路式对称耦合微带单元级联而成，如图1(a)示：式中。

0o0e表示耦合微带的奇模、偶模特性阻抗，c θ表示耦合微带线的电长度。

其1A 矩阵为： 220e+0o 0e-0o 0e+0o 0e-0o 0e-0o 10e+0o 0e-0o 0e-0o Z Z (Z )(Z )cos cos Z Z 2(Z )sin 2sin Z Z cos Z Z Z Z c c c c c Z Z θθj Z θA θj θ⎡⎤-⎢⎥⎢⎥=⎢⎥⎢⎥⎣⎦(1) 该耦合单元可以等效成一个导纳倒置器和接在两端的两端长度为c θ、特性导纳为0Y 传输线的组合。

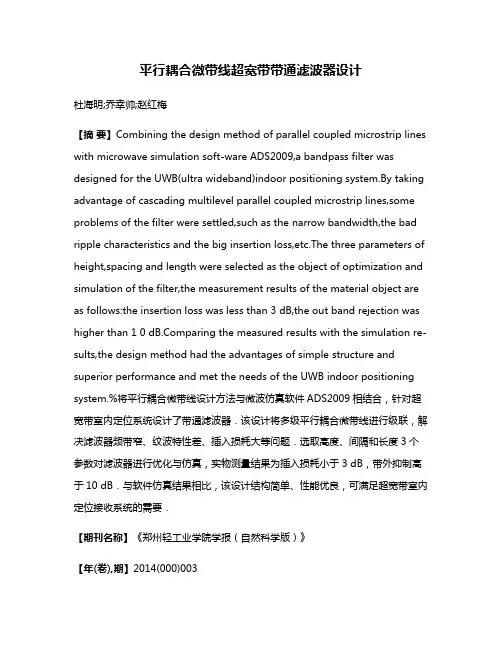

平行耦合微带线超宽带带通滤波器设计杜海明;乔幸帅;赵红梅【摘要】Combining the design method of parallel coupled microstrip lines with microwave simulation soft-ware ADS2009,a bandpass filter was designed for the UWB(ultra wideband)indoor positioning system.By taking advantage of cascading multilevel parallel coupled microstrip lines,some problems of the filter were settled,such as the narrow bandwidth,the bad ripple characteristics and the big insertion loss,etc.The three parameters of height,spacing and length were selected as the object of optimization and simulation of the filter,the measurement results of the material object are as follows:the insertion loss was less than 3 dB,the out band rejection was higher than 1 0 paring the measured results with the simulation re-sults,the design method had the advantages of simple structure and superior performance and met the needs of the UWB indoor positioning system.%将平行耦合微带线设计方法与微波仿真软件ADS2009相结合，针对超宽带室内定位系统设计了带通滤波器．该设计将多级平行耦合微带线进行级联，解决滤波器频带窄、纹波特性差、插入损耗大等问题．选取高度、间隔和长度3个参数对滤波器进行优化与仿真，实物测量结果为插入损耗小于3 dB，带外抑制高于10 dB．与软件仿真结果相比，该设计结构简单、性能优良，可满足超宽带室内定位接收系统的需要．【期刊名称】《郑州轻工业学院学报（自然科学版）》【年(卷),期】2014(000)003【总页数】5页(P52-56)【关键词】超宽带;带通滤波器;平行耦合微带线【作者】杜海明;乔幸帅;赵红梅【作者单位】郑州轻工业学院电气信息工程学院，河南郑州 450002;郑州轻工业学院电气信息工程学院，河南郑州 450002;郑州轻工业学院电气信息工程学院，河南郑州 450002【正文语种】中文【中图分类】TM571.6近年来，随着无线通信技术的发展，超宽带技术受到越来越多研究人员的关注.超宽带通信因其所具有的高速率、低功耗、高保密性及其抗干扰能力强等特点［1］，展示出广阔的应用前景.2002年，美国联邦通信委员会(FCC)解除了超宽带技术在民用领域的限制，极大地激发了相关应用的研究和产业化进程，各种超宽带器件的研发也逐渐增加.滤波器作为射频前端关键器件之一，具有选频功能，可分离不同频率的信号，其作用是抑制不需要的频率信号，保证所需频率信号通过.因此，滤波器性能的优劣直接影响通信系统的质量.要满足超宽带室内定位系统中接收机射频前端的需要，就要设计带通滤波器.在接收机系统中，设置一个带通滤波器在特定频段范围内以极低的损耗对天线的接收信号进行选取，为整个系统提供第一道抗干扰防线，其输出信号进入低噪声放大器.在低噪声放大器后另接一个带通滤波器，主要作用是确保所需频段的选取并抑制镜像频率，充分减小不必要的干扰，使系统性能满足设计要求.目前针对超宽带定位系统所设计的滤波器，其带宽大多在 FCC所限定的 3.1～10.6 GHz之间［2-4］，不能满足超宽带室内定位系统中接收机的带宽要求，而且结构非常复杂.较为简单的平行耦合结构滤波器［5-6］，其频段主要集中在2～3 GHz，但带宽较窄，同样不能够满足要求.鉴于此，本文拟针对超宽带室内定位接收系统的需要，设计一个中心频率为7.3 GHz、带宽为1.2 GHz的带通滤波器，采用微带线工艺，以增强滤波器的高频性能，并提升接收系统的可靠性.当频率接近或达到GHz时，分立元件已经不再适合构成滤波器，这时滤波器多由分布参数元件构成.带通滤波器的基本单元是由2条相距很近的微带线构成的平行耦合节，如图1所示［5］.当2条没有屏蔽的传输线紧靠在一起时，由于传输线之间电磁场的互相作用，在传输线之间会产生功率耦合，这种传输线就称为耦合传输线.根据传输线理论，每条单独的微带线都可以等价为小段串联电感和并联电容，当微带线的长度为滤波器中心频率所对应波长的1/4时，该结构的微带线便具备了带通滤波器的特性.这种单独耦合节单元虽然具有典型的带通滤波器的特性，但是单个带通滤波单元难以具有良好的滤波器响应及陡峭的通带到阻带的过渡特性.因此，通常将N+1个平行耦合节级联来构成更为实用的带通滤波器，如图2所示.图中平行耦合的部分即为级联的耦合节组成的带通滤波器，而两端不参与耦合的单独的微带线是为连接测试用的SMA接头所设计的匹配单元，其特性阻抗Z0=50Ω，长度同样满足滤波器中心频率所对应波长1/4的要求.Z0o与Z0e为微带线的奇模、偶模通过公共接地板发生耦合效应而产生的奇模特性阻抗和偶模特性阻抗［6］，可表示为其中，Δ为带通滤波器的相对带宽，g为标准低通滤波器参数，下标i和i+1表示图2所示的耦合单元.笔者将平行耦合微带线滤波器设计方法与微波仿真软件ADS2009相结合，提出一种更加简捷的带通滤波器的设计方法，并采用参数优化的方法得到符合实际需求的滤波器参数.设计流程如图3所示［7］.2.1 滤波器参数的计算1)所设计的滤波器的指标为:中心频率7.3 GHz，带宽 1.2 GHz，带内衰减小于3 dB，带内波纹0.1 dB，微带线特性阻抗Z0=50Ω.根据以上参数查“切比雪夫滤波器衰减特性表”可得滤波器级数N(带通滤波器单元为N+1个)，由“切比雪夫滤波器元件参数表”还可知具有带内波纹0.1 dB的5阶(6个带通滤波器单元)切比雪夫标准低通滤波器参数如下:g0=g6=1，g1=g5=1.146 8，g2=g4=1.371 2，g3=1.975 0.2)由公式①②可计算得到滤波器的奇模和偶模特性阻抗值(见表1)，相移都为90°.3)选取电路板材料为RT/duroid 5880，微带线的参数为:基板的相对介电常数为2.2，磁导率为1，封装高度为1.0×1033 mm，基板厚度为0.787 mm，损耗角正切为0.000 9，表面粗糙度为0 mm，导体厚度为0.035 mm，导体电导率为5.88 ×107，计算时采用的频率为7.3 GHz.根据表1数据与电路板材料及微带线参数，利用ADS软件的LineCale计算功能［8］，得到各节的物理参数(宽度W，间隔S和长度L)见表2.2.2 滤波器的仿真与优化在ADS仿真软件中搭建好微带线带通滤波器仿真原理图，如图4所示.以表2参数设定滤波器尺寸、介质参数和扫频参数，然后进行仿真.仿真结果见图5.由图5可以看出，中心频率并没有达到设计要求的7.3 GHz，存在一定的偏移，且通带内的带宽也不满足1.2 GHz的要求，这是由于设计时没有考虑边缘场效应的特性而引起的.基于此，笔者利用ADS的优化功能，通过优化滤波器各节的W，S，L参数来改善滤波器的特性.首先在ADS中建立优化电路，每次优化仿真后记录并分析结果，以便与优化前的结果进行对比.如果优化结果不能满足设计指标的要求，则需要改变优化参数的取值范围，待S参数曲线达到设计目标后停止优化.在优化过程中可以只对各节耦合微带线的线长、线宽及间隙3个参数进行部分调整，总结出各个参数与滤波器各项性能之间的关系，这样在优化过程中，可以有针对性地调整参数.例如微带线的线长主要影响滤波器的中心频率，在针对中心频率偏移问题时，就可固定其他参数而只针对线长进行优化.同理，对于其他的问题也同样可选取特定参数进行优化.这样不仅降低了优化的复杂度，也节省了优化时间. 经过反复优化后，得到最终参数为:L1=7.1 mm，L2=7.1 mm，L3=7.1 mm，W1=1.2 mm，W2=2.15 mm，W3=2 mm，S1=0.20 mm，S2=0.35 mm，S3=0.65 mm;优化后仿真结果如图 6 所示.带内的最大衰减为-1.12 dB，带内中心频率为7.3 GHz，带宽 1.2 GHz，带外抑制高于 10 dB，符合设计要求.优化过程中，滤波器的物理参数与滤波器的特性参数的关系表现为:长度主要影响滤波器中心频率，长度越小中心频率越大，反之中心频率越小;带内衰减主要受间隔的影响，相邻耦合节间的间隔越大，带内平坦性越好，衰减越小;整个通带的带宽及带外衰减情况，由宽、间隔、长度3个参数共同作用.另外，设计过程中也需要注意一些问题，间隔不能过小，一般不能低于2 mm;相邻耦合节的宽度差距不能太大，否则仿真结果会严重恶化，将不再具备带通滤波器的特性.2.3 滤波器参数实测结果利用安捷伦矢量网络分析仪N5230A对滤波器进行实测，结果见图7和图8.将图7中的测试结果与图6中的仿真结果相比较，可以看出:中心频率和带宽都与仿真时的结果基本吻合，满足设计要求，只有通带内的衰减和仿真结果略有偏差，与要求的3 dB有一点差距，这可能与测试环境、制作工艺等有关.因为该滤波器工作频段非常高，很容易受到外界辐射的干扰.在制作工艺方面，由于微带线参数都在mm级，要做到特别精确有一定难度，且板材介电系数也可能存在偏差，这些因素都会引起实物测量结果出现偏差.本文将平行耦合微带线滤波器设计方法和微波仿真软件ADS2009相结合，针对UWB定位接收系统设计了一个结构简单，中心频率7.3 GHz，带宽为1.2 GHz的平行耦合微带线带通滤波器.通过对该滤波器的仿真和实测，结果为:插入损耗小于3 dB，带外抑制高于10 dB.这表明所设计的滤波器可以作为UWB定位接收系统射频前端的核心器件，能够有效接收所需频段的信号，降低系统噪声.而且，这种滤波器设计方法简单、快捷，提高了滤波器设计的效率，对其他滤波器的设计有很好的借鉴作用.但在滤波器设计结构简单的同时其抗干扰能力有些削弱，因此，今后研究的重点就是在此方法的基础上设计一种结构不同、性能优良、抗干扰能力强的滤波器.【相关文献】［1］张中兆，沙学军.超宽带通信系统［M］.北京:电子工业出版社，2010.［2］官雪辉，陈鹏，刘海文，等.超宽带滤波器的研究现状与进展［J］.华东交通大学学报，2011(1):11.［3］郑艺媛.无线通信领域超宽带滤波器的现状和发展趋势［J］.微波学报，2012(S2):338. ［4］蔡鹏.超宽带带通滤波器的设计理论及其小型化研究［D］.上海:上海大学，2006.［5］张福洪，张振强，马佳佳.基于ADS的平行耦合微带线带通滤波器的设计及优化［J］.电子器件，2010(4):39.［6］李奇威，郭陈江，张兴华.平行耦合微带线带通滤波器的设计与优化［J］.电子设计工程，2012(4):18.［7］郑冬，王志刚.基于ADS的平行耦合带通滤波器的设计［J］.电子产品世界，2010(10):30. ［8］黄玉兰.ADS射频电路设计与典型应用［M］.北京:人民邮电出版社，2010.。

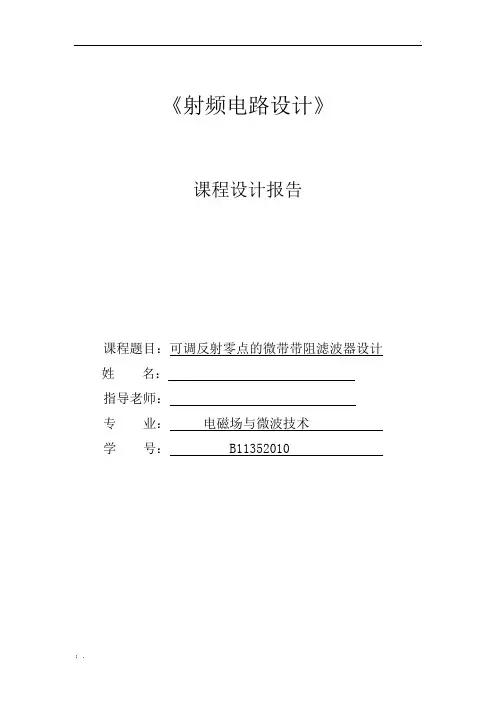

《射频电路设计》课程设计报告课程题目：可调反射零点的微带带阻滤波器设计姓名：指导老师：专业：电磁场与微波技术学号： B11352010可调反射零点的微带带阻滤波器设计一、引言带阻滤波器是微波滤波器的一种，它的性能的好坏会对整个系统有很大的影响。

在大多数微带设备中，我们一般使用微带带通滤波器来使得工作频段信号的损耗尽可能小，并且需要大大抑制不需要的干扰信号。

但是如果出现的干扰信号过大，此时使用一般的带通滤波器就无法对该干扰信号有足够的抑制效果，此时就必须采用专门用于抑制干扰信号的滤波器，即带阻滤波器。

另外，如果在某个频点上要求有足够高的抑制，那么使用带阻滤波器要比使用一般的带通滤波器更加有效。

本文利用开路支节在方形微带回路谐振器中的频率响应设计了一款三模微带带阻滤波器，谐振频率为2.45G，相对带宽为25.7%。

滤波器的结构由如下几部分组成：微带环形谐振器、四个开路支节（一对水平放置，一对垂直放置，分别位于谐振器内部）。

这些支节不仅可以调节阻带的反射极点还可以获得小型化。

中心反射极点取决于水平放置的支节，而其他两个反射极点则取决于垂直放置的两个支节。

此外，这种结构的滤波器还可以通过调节支节的长度来改变反射零点。

二、滤波器设计过程1. 理论模型(a)(b)图1 (a)偶模等效电路(b)奇模等效电路(a) (b)图2 (a)水平支节 (b)半个垂直支节图3 三模带阻滤波器结构带阻滤波器的偶模和奇模的等效电路分别如图1 (a)和(b)所示。

h Z 和v Z 分别表示水平支节和垂直支节的阻抗。

由于对称轴讲垂直支节分成两半，其中一半的阻抗可表示为偶模的阻抗。

对于水平支节和垂直支节，传输线的阻抗和电长度的描述分别如图2 (a)和(b)所示。

利用图1(a)的等效模型，偶模的谐振条件可表示为：)cot()tan()tan()tan()tan()cot(2131121123222121=+---+s s s s s s s s s s s Z Z Z Z Z Z Z θθθθθθθθ (1a)或者， 0)tan(2)cot(321=-+s s s θθθ (1b)此外，利用图1(b)的等效模型，奇模的谐振条件可表示为：)tan(2)cot(321=-+sssθθθ(2)2. 滤波器仿真与分析仿真使用Ansoft公司的HFSS软件进行，此软是Ansoft公司为了高效地进行产品研发生产而开发的一款EDA软件，界面友好，功能强大，仿真手段和方法多样化，基本上能满足现代射频电路以及天线设计的需要，已经成为如今仿真过程中最常用的辅助设计工具之一。

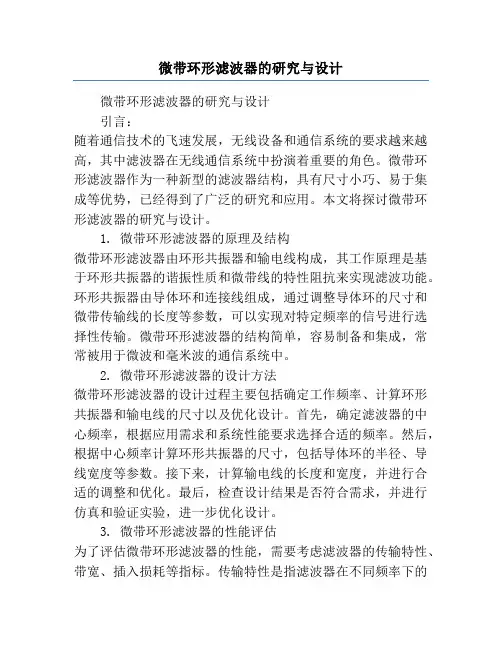

微带环形滤波器的研究与设计微带环形滤波器的研究与设计引言：随着通信技术的飞速发展，无线设备和通信系统的要求越来越高，其中滤波器在无线通信系统中扮演着重要的角色。

微带环形滤波器作为一种新型的滤波器结构，具有尺寸小巧、易于集成等优势，已经得到了广泛的研究和应用。

本文将探讨微带环形滤波器的研究与设计。

1. 微带环形滤波器的原理及结构微带环形滤波器由环形共振器和输电线构成，其工作原理是基于环形共振器的谐振性质和微带线的特性阻抗来实现滤波功能。

环形共振器由导体环和连接线组成，通过调整导体环的尺寸和微带传输线的长度等参数，可以实现对特定频率的信号进行选择性传输。

微带环形滤波器的结构简单，容易制备和集成，常常被用于微波和毫米波的通信系统中。

2. 微带环形滤波器的设计方法微带环形滤波器的设计过程主要包括确定工作频率、计算环形共振器和输电线的尺寸以及优化设计。

首先，确定滤波器的中心频率，根据应用需求和系统性能要求选择合适的频率。

然后，根据中心频率计算环形共振器的尺寸，包括导体环的半径、导线宽度等参数。

接下来，计算输电线的长度和宽度，并进行合适的调整和优化。

最后，检查设计结果是否符合需求，并进行仿真和验证实验，进一步优化设计。

3. 微带环形滤波器的性能评估为了评估微带环形滤波器的性能，需要考虑滤波器的传输特性、带宽、插入损耗等指标。

传输特性是指滤波器在不同频率下的响应情况，通常表示为滤波器的频率响应曲线。

带宽指满足特定要求的频段范围，而插入损耗表示信号在滤波器中通过时的功率损失。

通过仿真和实验，可以得到微带环形滤波器的性能参数，并进行评估。

4. 微带环形滤波器的应用前景由于微带环形滤波器具有尺寸小、易于集成的特点，已经在各种无线通信系统中得到了广泛的应用。

特别是在微波和毫米波领域，微带环形滤波器被广泛应用于射频前端、信号传输和频率选择等关键部分。

随着无线通信技术的不断发展，微带环形滤波器的应用前景将更加广阔。

结论：微带环形滤波器作为一种新型的滤波器结构，在无线通信系统中具有广泛的研究和应用价值。
