间隔棒的安装距离

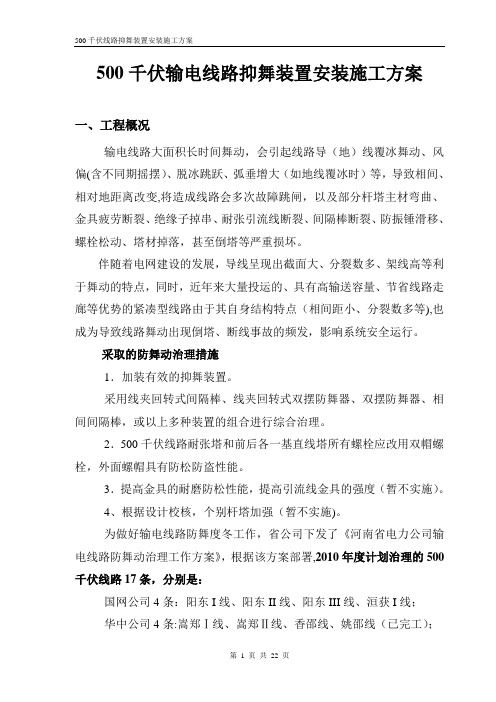

500千伏输电线路抑舞装置安装施工方案一、工程概况输电线路大面积长时间舞动，会引起线路导（地）线覆冰舞动、风偏(含不同期摇摆）、脱冰跳跃、弧垂增大（如地线覆冰时）等，导致相间、相对地距离改变,将造成线路会多次故障跳闸，以及部分杆塔主材弯曲、金具疲劳断裂、绝缘子掉串、耐张引流线断裂、间隔棒断裂、防振锤滑移、螺栓松动、塔材掉落，甚至倒塔等严重损坏。

伴随着电网建设的发展，导线呈现出截面大、分裂数多、架线高等利于舞动的特点，同时，近年来大量投运的、具有高输送容量、节省线路走廊等优势的紧凑型线路由于其自身结构特点（相间距小、分裂数多等),也成为导致线路舞动出现倒塔、断线事故的频发，影响系统安全运行。

采取的防舞动治理措施1．加装有效的抑舞装置。

采用线夹回转式间隔棒、线夹回转式双摆防舞器、双摆防舞器、相间间隔棒，或以上多种装置的组合进行综合治理。

2．500千伏线路耐张塔和前后各一基直线塔所有螺栓应改用双帽螺栓，外面螺帽具有防松防盗性能。

3．提高金具的耐磨防松性能，提高引流线金具的强度（暂不实施）。

4、根据设计校核，个别杆塔加强（暂不实施)。

为做好输电线路防舞度冬工作，省公司下发了《河南省电力公司输电线路防舞动治理工作方案》，根据该方案部署,2010年度计划治理的500千伏线路17条，分别是：国网公司4条：阳东I线、阳东II线、阳东III线、洹获I线；华中公司4条:嵩郑Ⅰ线、嵩郑Ⅱ线、香邵线、姚邵线（已完工）；省公司9条：洹获II线、开祥I线、开祥II线、岗花I线、岗花II 线、花祥I线、邵花I线、邵周I线、丰彰I线.施工总体进度安排：9月1日至11月30日完成对本年度500千伏线路舞动段的治理工作。

根据公司统一安排负责具体线路或线路区段的施工.本施工方案为停电加装抑舞装置施工方案。

更换螺栓施工方案详见《不停电更换螺栓施工方案》二、施工计划根据停电计划合理安排施工计划，具体如下表所示：根据具体线路停电时间的调整，相应调整具体线路的施工计划。

1.导线损伤断股，如何处理？答：根据规定计算损伤程度，在7%～25%范围内，应用补修管或补修预绞丝补修。

用补修预绞丝处理时应符合以下规定：(1)将受伤处线段处理平整；(2)补修预绞丝长度不得小于3个节距或符合现行国家标准《电力金具》预绞丝中的规定；(3)补修预绞丝与导线接触紧密，其中心应位于损伤最严重处，并应将损伤部位全部覆盖。

用补修管处理时应符合以下规定：(1)将受伤处线股先恢复原绞制状态；(2)补修管的中心应位于损伤最严重处，需补修的范围应位于管内各20mm。

(3)补修管可采用液压或爆压，其操作工艺必须符合<验收规范>的有关规定。

2.转角塔向内角侧倾斜？如何处理？答：由于内角侧基础预高不足，使转角塔架线后向内角侧倾斜。

处理方法是提高内角侧基础高度，使铁塔正直或略向外角倾斜。

处理要点：(1)先在铁塔外角侧导、地线横担与塔身交接处，分别用钢绳套在两根主材的节点上绑扎好，通过U形环与临时拉线上端相连。

地线拉线下端串接手拉葫芦或双钩与锚桩固定，导线拉线下端要连接滑车组，牵引绳头用手拉葫芦收紧。

牵引拉线对地夹角一般为30。

(2)拉线收紧后，适当拧紧内角侧和外角恻塔脚的地脚螺帽，但不要全部松出，至少保留一个螺帽。

(3)边收紧外角侧牵引拉线，边在内角侧的两只塔脚板下，用大撬棍支在硬块上同时进行撬动，使塔脚板抬起，直至铁塔正直，并略向外角倾斜。

(4)按塔脚板撬离基面后的空隙高度，在塔脚板下面塞入钢板，其厚度视塔身倾斜大小而定，并浇灌混凝土砂浆充实。

(5)铁塔若向内角侧倾斜较大，为了处理时的安全，应在两端相邻直线塔上设置过轮临锚，将转角塔上两端导、地线松落地面，单独处理铁塔后，再将导、地线挂上。

3、某220kv永久性接地故障，经巡线发现，11号塔，下导线绝缘子串掉，导线落地，在导线线夹处2米的范围内烧断20股，请组织事故抢修，尽快恢复送电。

（组织技术安全措施）答：(1)准备工作：向调度办理停电许可手续：现场勘察，了解地形地貌：查阅图纸、资料，讨论确定施工方案；组织现场抢修人员，明确分工，进行“三交”；指定人员对沿线交叉跨越及障碍物处理，青苗赔偿，联系低压电力线路停电并办理许可手续；主要材料准备（根据现场勘察和图纸资料）；主要工器具准备：根据现场勘察和图纸资料，按受力的大小选择工器具，如：临时接地线、临时拉线、锚桩、机动绞磨、磨绳、纲丝绳套、卸扣、滑丰组（或链条葫芦）、单滑车、导线卡线器、压接工具等。

架空输电线路检修规范第一章总则第一条为确保架空输电线路检修工作安全与质量，实现检修作业规范化，在总结我国输电线路检修工作多年经验的基础上，广泛征求各基层运行维护单位意见后，编制了本规范。

第二条本规范依据国家、电力行业相关标准及法规，并结合基层运行维护单位的现场检修经验进行编制。

第三条本规范主要内容包括：导地线、杆塔（含基础）、绝缘子、金具、接地装置和附属设施的检修，也包含了大型检修以及事故抢修。

第四条本规范适用于110（66）kV～500 kV交流架空输电线路， 35kV交流架空输电线路及±500kV直流架空输电线路可参照采用。

第五条各区域电网公司、省电力公司、运行维护单位可依据本规范编制实施细则或现场作业指导书。

第二章引用标准第六条以下为输电设备设计、制造及试验所应遵循的国家和行业的标准及规范，但不仅限于此：GBJ 233-1990 110～500kV架空电力线路施工及验收规范GB 2337-1985 预绞丝DL/T 683-1999 电力金具产品型号命名方法DL/T 741-2001 架空送电线路运行规程SDJ 226-1987 架空送电线路导线及避雷线液压施工工艺规程SDJ 276-1990 架空电力线外爆压接施工工艺规程DL 409-1991 《安全工作规定》DL 558-1994 《电业生产事故调查规程》国家电网公司《110（66）kV～500kV架空输电线路运行管理规范》国家电网公司《110（66）kV～500kV架空输电线路技术标准》国家电网公司《110（66）kV～500kV架空输电线路预防事故措施》国家电网公司《110（66）kV～500kV架空输电线路技术监督》国家电网公司《110（66）kV～500kV架空输电线路评估分析报告》第三章基本要求第七条一般要求(1)设备检修，是架空输电线路生产管理的重要内容之一。

各生产管理部门和运行维护、检修单位必须加强设备检修的管理，认真做好检修工作，使输电设备处于健康状态。

注册土木工程师（道路工程）考试：2022专业案例真题及答案(1)1、某发电厂300MW机组的电能计量装置，其电压互感器的二次回路允许电压降百分数不大于下列哪项数值？（）（单选题）A. 1%～3%B. 0.2%C. 0.45%D. 0.5%试题答案：B2、某双向六车道高速公路，设计速度100km/h，其设计服务水平下单车道服务交通量＝1600pcu/（h·ln），设计小时交通量系数K＝0.13，方向不均匀系数D＝0.55该高速公路年平均日设计交通量是（）。

（单选题）A. 44755pcu/dB. 67133pcu/dC. 73846pcu/dD. 134265pcu/d试题答案：B3、海拔500m的500kV架空线路有一90m杆塔，为满足操作及雷电过电压要求，耐张绝缘子串应采用多少片绝缘子？（绝缘子高度155mm）（）（单选题）A. 25片B. 28片C. 30片D. 32片试题答案：D4、在滩槽明显的平原区不稳定河段，需建一座公路桥梁，桥位处河槽宽31m，设计流量530m3/s，其中河槽流量320m3/s，该桥按设计流量计算的桥孔最小净长度为（）。

（单选题）A. 31mB. 41mC. 46mD. 48m试题答案：D5、某高速公路，主线桥梁采用上下行分离设置，单幅桥宽15.25m，两侧均设0.5m宽墙式护栏，桥梁车辆荷载计算时，横向车道布载系数应取值为（）。

（单选题）A. 0.78B. 0.67C. 0.60D. 0.55试题答案：B6、配电变压器设置在建筑物外其低压采用TN系统时，低压线路在引入建筑物处PE或PEN应重复接地，其接地电阻不宜超过（）。

（单选题）A. 0.5ΩB. 4ΩC. 10ΩD. 30Ω试题答案：C7、发电厂和变电站电气装置中，以下哪些部分应采用专门敷设的接地导体（线）接地？（）（多选题）A. 发电机机座或外壳B. 110kV及以上钢筋混凝土构件支座上电气装置的金属外壳C. 非可燃液体的测量和信号用低压电气装置D. 直接接地的变压器中性点试题答案：A,B,D8、架空线路绝缘子串在雷电冲击闪络后，建弧率与下列哪些选项有关？（）（多选题）A. 额定电压B. 绝缘子串闪络距离C. 绝缘子串爬电距离D. 架空线对地高度试题答案：A,B9、多电子原子中同一电子层原子轨道能级（量）最高的亚层是（）。

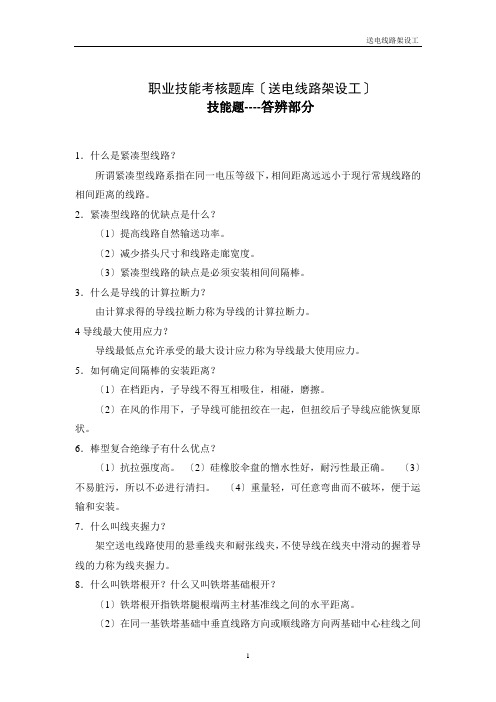

职业技能考核题库〔送电线路架设工〕技能题----答辨部分1．什么是紧凑型线路？所谓紧凑型线路系指在同一电压等级下，相间距离远远小于现行常规线路的相间距离的线路。

2．紧凑型线路的优缺点是什么？〔1〕提高线路自然输送功率。

〔2〕减少搭头尺寸和线路走廊宽度。

〔3〕紧凑型线路的缺点是必须安装相间间隔棒。

3．什么是导线的计算拉断力？由计算求得的导线拉断力称为导线的计算拉断力。

4导线最大使用应力？导线最低点允许承受的最大设计应力称为导线最大使用应力。

5．如何确定间隔棒的安装距离？〔1〕在档距内，子导线不得互相吸住，相碰，磨擦。

〔2〕在风的作用下，子导线可能扭绞在一起，但扭绞后子导线应能恢复原状。

6．棒型复合绝缘子有什么优点？〔1〕抗拉强度高。

〔2〕硅橡胶伞盘的憎水性好，耐污性最正确。

〔3〕不易脏污，所以不必进行清扫。

〔4〕重量轻，可任意弯曲而不破坏，便于运输和安装。

7．什么叫线夹握力？架空送电线路使用的悬垂线夹和耐张线夹，不使导线在线夹中滑动的握着导线的力称为线夹握力。

8．什么叫铁塔根开？什么又叫铁塔基础根开？〔1〕铁塔根开指铁塔腿根端两主材基准线之间的水平距离。

〔2〕在同一基铁塔基础中垂直线路方向或顺线路方向两基础中心柱线之间的水平距离为基础根开。

9．混泥土C15中的15的意思？15：抗压强度为15N/mm210．影响砼抗压强度的因素有：〔1〕水泥标号〔2〕水灰比〔3〕骨料品质〔4〕施工的养护温度、湿度及砼龄11．什么叫砼的水灰比？拌制混泥土时的水重量与水泥重量之比。

12．现场浇制砼基础的施工工序为：〔1〕绑扎钢筋笼〔2〕支模板〔3〕安装地脚螺栓〔4〕搅拌并浇制砼〔5〕养护〔6〕拆模检查质量〔7〕回填土夯实13．什么叫转角铁塔基础的预留高度？在浇制转角塔基础时，人为地将其转角内侧两腿的基础高于转角外侧两腿的基础，其高出部分称为预留高度。

14．冬季现场浇制砼时宜采用哪些养护方法？〔1〕蓄热法〔2〕预热法〔3〕暖棚法15．组装杆塔时螺栓穿入方向有什么规定？〔1〕对立体结构，水平方向由内向外，垂直方向由下向上。

2022年注册电气工程师（发输变电）《专业知识考试（下）》真题2022年注册电气工程师（发输变电）《专业知识考试（下）》真题单选题（共39题，共39分）1.空气中敷设的1kV电缆在环境温度为40℃时载流量为100A，其在25℃时的载流量为下列哪项数值？（电缆导体最高温度为90℃，基准环境温度为40℃）（）A.100AB.109AC.113AD.114A2.220kV系统主变压器，当油量为2500kg及以上的屋外油浸变压器之间的距离为8m时，下列哪项说法是不正确的？（）A.防火墙的耐火极限不宜小于3hB.防火墙的高度应高于变压器油枕0.5mC.防火墙长度应大于变压器储油池两侧各1mD.变压器之间应设置防火墙3.在校核发电机断路器开断能力时，应分别校核系统源和发电源在主弧触头的短路电流值，但不包括下列哪项？（）A.非对称短路电流的直流分量值B.厂用高压电动机的反馈电流C.对称短路电流值D.非对称短路电流值4.有关火力发电厂高压厂用母线的电气主接线方案，下列表述哪项是正确的？（）A.独立供电的主厂房照明母线应采用单母线接线，每个单元机组可设置1台照明变压器B.单机容量100MW的机组，每台机组可由2段高压厂用母线供电C.锅炉容量300t/h，机炉不对应设置时，每台锅炉可由1段高压厂用母线供电D.锅炉容量300t/h时，机炉对应设置时，每台锅炉可由2段低压厂用母线供电5.有关电力网中性点接地方式，下列表述哪项是正确的？（）A.中性点不接地方式，单相接地时允许带故障运行2h，宜用于110kV 及以上电网B.中性点直接接地方式的单相短路电流大，一般适用于6～63kV电网C.中性点经高电阻接地方式改变接地电流相位，加速泄放回路中的残余电荷，促使接地电弧自熄，提高弧光间隙接地过电压D.电力网中性点接地方式与电压等级、单相接地短路电流、过电压水平、保护配置等有关6.下列直流负荷中，哪项不属于控制负荷？（）A.控制继电器B.用于通讯设备的220V/48V变换装置C.继电保护装置D.功率测量仪表7.下列有关发电厂采用控制方式的说法哪项是不正确的？（）A.单机容量为125MW以下的机组可采用非单元制控制方式B.单机容量为125MW的机组宜采用单元制控制方式C.单机容罱为125MW的机组应采用非单元制控制方式D.单机容量为200MW及以上的机组应采用单元制控制方式8.某组阀控式密封铅酸蓄电池组采用单母线分段接线，母线联络采用刀开关，I段母线的经常负荷电流为196A，初期持续放电电流为275A。

角度法测量导线间隔棒安装距离秦胜利 朱凤一500kV 及以上线路在进行分裂导线间隔棒安装时，若全部采用测绳丈量间隔棒安装距离进行安装，一是增加了高空作业工作量，二是在电力线上方施工会增加不安全因素。

我们经分析、推算、现场验证，认为采用经纬仪放在档侧能很好地控制间隔棒安装距离，并满足规范要求。

一、安装距离的测量方法间隔棒安装距离的测量有2种方法，可根据现场具体条件选择。

1、用测绳直接在导线上丈量。

该方法至少应有两人在线上操作，且应选择风力不大的环境下工作。

应按设计给定次档距的数据进行测量画印。

虽然用测绳测量的距离为线长，但在两相临铁塔导线悬挂点高差不大或档距小于800m 时，距离测量精度可以满足规范要求。

使用测绳直接在导线上测距离时，因实测值是导线的线长，而不是设计次档距数值，两者存在一定误差,所以就需对线长增量进行调整换算为次档距数值。

当悬挂点间高差较大时，此误差较大。

为了修正线长按下式计算其线长增量1L ∆⎪⎪⎭⎫⎝⎛+--=∆∆2221241cos 11σϕg l N l L a 公式(1-1) 式中1L ∆――每一个次档距的线长增量，m ；a l ――两端间隔棒之间的档距，m ； N ――安装档的间隔棒数量；ϕ――安装档的导线悬挂点间高差角，（°）；σ――安装档的导线水平应力，N/mm 2。

在线上丈量间隔棒之间的距离时，应当以11L l ∆+进行丈量，1l 为次档距值。

使用测绳直接在导线上测量次档距时，可按下式计算线长增量（适用于相临悬点高差≤10％的情况）()222241σ-=∆N g xl L a 公式（1－2） 即次档距加2L ∆后，作为间隔棒间的安装线长（次档距线长）。

2、用经纬仪在线路外侧通过观测角度换算距离以测定间隔棒位置。

线外设置经纬仪用角度换算距离可以确定间隔棒位置,在线路外侧选择一测站，在此放置经纬仪，使其同时能观测到间隔棒安装档及相邻直线档。

如图1所示，A 、B 、C 表示三个桩号，用经纬 仪测∠AOB ＝α，测得∠AOC ＝α1。

110-220kV 输电线路相间间隔棒补装工具的研制与应用摘要：当紧凑型线路系统发生振动时，会导致间隔棒承受动力。

在实际应用中，随着相间间隔棒运行时间的增加，容易出现销钉脱落，间隔绝缘子与连接金具分离的情况，尤其在下相导线脱落时，导线会在作业人员出线后下沉，使得连接金具与间隔棒距离过大，单人无法完成补装，研制此工具可以可解决无法单人线上作业，需要大量地面人员配合的问题。

关键词：架空输电线路；间隔棒；故障排除1研究背景在实际应用中，随着相间间隔棒运行时间的增加，容易出现销钉脱落，间隔绝缘子与连接金具分离的情况，尤其在下相导线脱落时，导线会在作业人员出线后下沉，使得连接金具与间隔棒距离过大，单人无法完成补装，需要将线路停电后由地面配合人员通过绝缘绳索将上相导线下拽才可完成消缺，单次作业不仅费时费力，较长的停电时间也影响了供电的可靠性。

为实现带电消缺，减少停电检修时间，研制间隔棒脱落后的带电补装工具是很有必要的。
