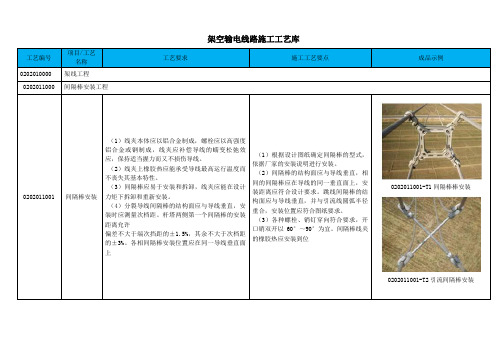

架空输电线路施工工艺库
工艺编号项目/工艺
名称
工艺要求施工工艺要点成品示例
020******* 架线工程020******* 间隔棒安装工程
020******* 间隔棒安装
（1）线夹本体应以铝合金制成，螺栓应以高强度
铝合金或钢制成，线夹应补偿导线的蠕变松弛效
应，保持适当握力而又不损伤导线。
（2）线夹上橡胶热应能承受导线最高运行温度而
不丧失其基本特性。
（3）间隔棒应易于安装和拆卸，线夹应能在设计
力矩下拆卸和重新安装。
（4）分裂导线间隔棒的结构面应与导线垂直，安
装时应测量次档距。
杆塔两侧第一个间隔棒的安装
距离允许
偏差不大于端次挡距的±1.5%，其余不大于次档距
的±3%。
各相间隔棒安装位置应在同一导线垂直面
上
（1）根据设计图纸确定间隔棒的型式，
依据厂家的安装说明进行安装。
（2）间隔棒的结构面应与导线垂直，相
间的间隔棒应在导线的同一垂直面上，安
装距离应符合设计要求。
跳线间隔棒的结
构面应与导线垂直，并与引流线圆弧半径
重合，安装位置应符合图纸要求。
（3）各种螺栓、销钉穿向符合要求，开
口销双开以60°～90°为宜。
间隔棒线夹
的橡胶热应安装到位
020*******-T1间隔棒棒安装
020*******-T2引流间隔棒安装。
第一章施工说明部分一. 工程概述（1）导、地线设计型号1.1平顶山～邵陵500kV线路工程第1标段起于拟建平顶山变电站，途经宝丰县、郏县、襄城县，止于王洛镇的94塔，线路全长38.83km，全线为单回架设，共计94基铁塔，其中直线塔82基、耐张转角塔10基、换位塔1基，双回路终端塔1基。
导线采用4×LGJ-630/45型钢芯铝绞线。
平顶山变门架～32#左地线采用JLB4-150铝包钢绞线，32#-94#左地线采用GJ-80镀锌钢绞线；平顶山变门架-94#右地线采OPGW-100/140芯复合光缆(平顶山变门架～25#为OPGW-140；25#～94#为OPGW-100)，其中OPGW展放详见《OPGW施工补充措施》。
1.2本段施工范围为平顶山变门架～94#小号侧挂线点(含94#引流线制做)。
1.3本段线路采用的导、地线型号见表1表1 本施工段导、地线型号一览表（2） 本施工段线路方向规定500kV 平顶山变电站为送电侧，500kV 邵陵变电站为受电侧（本施工段94#侧），规定由500kV 平顶山变电站向500kV 邵陵变电站为线路的前进方向。
见图1（二） 设计有关规定（1） 表2 导地线型号、参数及气象条件一览表送电侧 （小号侧） 平顶山变受电侧 （大号侧） 邵陵变电站后前图1-1 线路方向示意图（2） 设计气象条件表3 导地线型号、参数及气象区段划分表（3） 线路通道规定3.1本工程下跨多为杨树，按照设计要求，杨树自然生长高度为25米，因此导线对地距离大于25+7米的树木可不砍伐。
3.2 对于线下的易燃堆放物应予以清除。
边导线外5m 以内的房屋及住人设施应予以拆除，5m 以外导线最大风偏时，其外沿的最小净距小于8.5m 亦应拆除。
3.3架线后导线与跨越物间的交叉距离在换算到最大弧垂时应满足表2要求。
表4 导线与被跨越物间的最小距离（m ）3.4农田内通道本标段铁塔绝大部分位于农田内且施工作业时间为小麦和烟草生长、成熟季节，施工时严禁乱踩乱放东西损坏，以减少施工时青苗损坏面积和施工协调难度，同时要做好防火工作。
附件安装施工作业指导书批准:审核:编制:送变电工程公司二O一一年四月目录一、适用范围 (3)二、相关引用标准 (3)三、天气条件及作业现场要求 (3)四、作业人员 (3)五、主要设备及工器具 (3)六、作业程序及质量要求 (3)七、危险点分析及作业安全注意事项 (6)线路附件安装作业指导书一、适用范围本指导书适用于XXXXX110KV输电线路工程导地线附件安装作业。
二、相关引用标准下列文件中的条款通过本标准的引用而成为本标准，凡注明日期的文件，其随后的修订版均不适用本标准，凡不注明的引用文件，其最新版本适用于本标准。
《电业安全工作规程》（电力线路部分） DL409-91《110～500kV架空电力线路施工及验收规范》 GBJ 233-90《电力建设安全工作规程》（架空电力线路部分） DL5009·2—94三、天气条件及作业现场要求天气良好的白天，风力小于5级（10.7m/s）。
四、作业人员工作负责人1人，工作班成员7人，要求了解电力生产的基本过程以及电力设备的原理及结构，熟悉相关施工安装技能，掌握现行的《电业安全工作规程》和工作现场的有关安全规定。
五、主要设备及工器具参见附录A六、作业程序及质量要求七、危险点分析及作业安全注意事项1.各工器具连接组合要合适。
工器具满足荷载要求。
必须保证所用的工器具在定期试验周期内，不得超期使用2.杆塔上作业必须使用安全带及二道保护，安全带系在牢固的构件上，防止在端部脱出或被锋利物伤害。
系安全带后必须检查扣环是否扣牢。
在杆塔上作业转位时，不得失去安全带保护。
3.为防止物件意外脱落伤人，拉绳及留绳人员均应站在离开正下方一定距离。
4.上下传递物品要用绳索，严禁抛扔。
杆塔下作业人员不得在传递物品正下方逗留。
5.当与带电线路平行段较长时，线路存在有感应电，在平行段内加挂接地线，防止感应电伤人。
6.安全带及二道保护应系在横担主材上，安全带不够长时，应系在绝缘子串上。
安装作业指导书安装作业指导书1、范围本工艺标准适用于工业与民用建筑灯具安装工程2、施工准备明确工程负责人及安装操作人，认真组织施工，管理人员审核图纸，学习工艺标准，验收规范，讨论技术质量交底，签订岗位责任制，明确奖惩措施，采购选用合格材料产品，并层层复验，同时与土建协商配合，创造良好的作业条件。
3、材料及要求料具调配准确及时，凡发放之料具均符合质量标准和计量标准，出具产品合格证明，检验报告、出厂合格证，按图纸备齐灯具、导线等。
4、工具准备4．1手锤、錾子、水平尺、卷尺、手电钻、锡锅、人字梯、电锤等工具。
4．2选择劳务分包方并经试工合格方准上岗，检查土建情况，创造作业条件。
5、操作工艺（见图1）5．1根据灯具安装方式，平面图及变更洽商确定安装坐标，随土建进度配合、稳盒，预留孔洞、埋件、配管执行配管工艺。
5．2出线盒管清扫、整理、封堵，固定灯具螺栓预埋，嵌壁灯稳箱体，接短管封堵，防污染、异物，管口采取防堵措施，接地端子预留。
5．3加工预制、成品灯检查分类。
5．4土建屋顶、墙面、地面抹灰、喷浆全部完成后牵线，安装灯具严正、牢固。
5．5导线清除污染、理顺，压接牢固，PE线截面选择正确，压接有防松垫。
5．6摇测合格，通电试验无误。
6、质量标准6．1灯具型号、规格、质量符合设计要求，试验调整符合规范。
6．2安装位置正确，箱盒开孔合适，固定牢固、严正，灯体漆层完好，嵌入灯贴脸紧贴墙顶面不漏光。
6．3成排灯具、中心线允许偏差5mm。
6．4接地导线截面与其电源线等截面，接地线不得串线，且有防腐防松措施。
6．5导线绑扎成束，连接牢固、紧密，不伤线芯，多股线压接采用标准线鼻子。
6．6灯具绝缘电阻值≥0.5MΩ。
7、保证项目：7．1器具及配电箱（盘）规格型号符合设计要求，大（全）型灯具及吊扇等安装用的吊钩预埋件必须埋设牢固，吊扇吊杆及其销灯的防拉、防掉装置齐全、可靠。
7．2器具的接地（接零）保护措施和安全要求必须符合施工规范规定。
500千伏输电线路抑舞装置安装施工方案一、工程概况输电线路大面积长时间舞动，会引起线路导(地）线覆冰舞动、风偏（含不同期摇摆)、脱冰跳跃、弧垂增大(如地线覆冰时）等，导致相间、相对地距离改变,将造成线路会多次故障跳闸，以及部分杆塔主材弯曲、金具疲劳断裂、绝缘子掉串、耐张引流线断裂、间隔棒断裂、防振锤滑移、螺栓松动、塔材掉落,甚至倒塔等严重损坏。
伴随着电网建设的发展，导线呈现出截面大、分裂数多、架线高等利于舞动的特点，同时，近年来大量投运的、具有高输送容量、节省线路走廊等优势的紧凑型线路由于其自身结构特点(相间距小、分裂数多等），也成为导致线路舞动出现倒塔、断线事故的频发,影响系统安全运行.采取的防舞动治理措施1．加装有效的抑舞装置。
采用线夹回转式间隔棒、线夹回转式双摆防舞器、双摆防舞器、相间间隔棒,或以上多种装置的组合进行综合治理.2．500千伏线路耐张塔和前后各一基直线塔所有螺栓应改用双帽螺栓,外面螺帽具有防松防盗性能。
3．提高金具的耐磨防松性能，提高引流线金具的强度(暂不实施）.4、根据设计校核,个别杆塔加强（暂不实施）。
为做好输电线路防舞度冬工作，省公司下发了《河南省电力公司输电线路防舞动治理工作方案》,根据该方案部署,2010年度计划治理的500千伏线路17条，分别是：国网公司4条:阳东I线、阳东II线、阳东III线、洹获I线；华中公司4条：嵩郑Ⅰ线、嵩郑Ⅱ线、香邵线、姚邵线（已完工）；省公司9条：洹获II线、开祥I线、开祥II线、岗花I线、岗花II线、花祥I线、邵花I线、邵周I线、丰彰I线。
施工总体进度安排：9月1日至11月30日完成对本年度500千伏线路舞动段的治理工作.根据公司统一安排负责具体线路或线路区段的施工。
本施工方案为停电加装抑舞装置施工方案。
更换螺栓施工方案详见《不停电更换螺栓施工方案》二、施工计划根据停电计划合理安排施工计划，具体如下表所示：根据具体线路停电时间的调整,相应调整具体线路的施工计划。
相间间隔棒安装流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!相间间隔棒安装流程一、准备工作阶段。
在进行相间间隔棒安装之前，要做好充分的准备工作。
停电更换紧凑型线路相间间隔棒标准化作业指导书18.1适用范围本指导书适用于500kV交流紧凑型线路架空输电线路上停电更换导线相间间隔棒作业。
18.2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GBJ 233—1990 110～500kV架空电力线路施工及验收规范DL 409—1991 电业安全工作规程(电力线路部分)DL/T 741—2001 架空送电线路运行规程Q/CSG1 0005-2004 电气工作票技术规范(线路部分)18.3作业人员要求作业人员要求18.4作业人员组织作业人员组织18.5工具材料工具材料注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定18.6 技术措施：a）相间间隔棒运到检修现场时必须进行外观检查，对不符合要求或表面有裂纹的严禁使用。
b）工作中所需的传递绳（Φ12），应有足够的安全系数，发现异常或不满足要求者严禁使用。
c）通过滑车、磨芯、滚筒的传递绳不得有接头，用传递绳绑有棱角的金属物时，应以软物垫。
d）所使用的滑车额定荷载不得小于0.5T。
）e）绝缘手套定期试验且合格，严禁使用不合格的绝缘手套、绝缘绳进行接地操作。
f）接地线由多股软弱铜线组成，截面积不能小于25mm２的成套接地线，绝缘部分定期试验合格。
g）检修记录应详细，当发现缺陷时，应详细记录其缺陷的塔号、部件、名称、数量。
18.7危险点分析及控制措施危险点分析及控制措施18.8 作业内容、步骤及工艺标准作业内容、步骤及工艺标准18.9检修质检验收（见附表）附表检修质检验收表检修质检验收表。
送电线路工程附件安装作业指导书紧完线后应及时安装直线线夹、间隔棒及防震锤，避免导线在滑车中振动和在档距中相互鞭击而损伤导线，安装附件时对导线作全面检查，将导线表面的问题一次处理完毕。
安装附件用的双钩必须缠裹铝包带,导线上包裹橡胶套,保证导线不被损伤。
1、直线塔附件安装：1）提线前应在横担挂点中心垂直下方的导线上划印，特别是上坡的耐张段，将全段直线塔划完印后方可提线。
2)直线塔必须使用两套提线器从前后将导线提起，两套吊具要留有足够的宽度，以防止起吊时挤伤均压环和便于安装预绞丝。
3)滑车或起吊工具时，绳索应离开导线和绝缘子串防止工器具撞击绝缘子或导线。
4)复合绝缘子串，上下应用梯子，严禁踩踏复合绝缘子串上下。
2、间隔棒和防震锤的安装：1）间隔棒子档距以中线为准，首尾两档以铁塔中心算起，安装距离丈量宜在空中，具体做法。
安装中线间隔棒的人员先出线，带上测绳一端，安装边线间隔棒的人员在铁塔中心，拿测绳另一端，测得第一间隔棒距离安装间隔棒，安装第二各间隔棒中线应有前后两个人。
2）安装间隔棒行走过程中，应将测绳收紧防止挂上下方带电线路。
3）间隔棒距接续管、补修管距离应大于0.5米以上。
4）在安装过程中应拆除导线的压接管保护套。
处理导线缺陷安装补修预绞丝或补修管。
并作好记录。
5）拆除导线上的各种标志物、保护物及其它异物。
七、施工安全注意事项：1、搭设和拆除跨越架，应设安全监护人。
2、搭设跨越重要设施的越线架应事先与被跨越设施的单位取得联系，必要时请派人员协助工作。
3、越线架的中心应在线路中心线上，宽度应超出新建线路两边各2米。
且架顶两侧应装设外伸羊角。
4、越线架与公路电力线及通讯线最小安全距离应符合下表要求。
5、越线架的竖杆应垂直，埋深不得小于0.8米杆坑底层应夯，越线架的横杆与竖杆成直角搭设。
垂直杆距不超过2米。
6、越线架两端及每隔6～7根竖杆应设剪力撑、支杆或拉线。
剪力撑、支杆与地面夹角不得大于60°。
