高压输电线路施工图卷册安排及设计要点施工图设计是按照国家的有关法规、标准、初步设计原则和设计审核意见所做的安装设计，由施工图纸和施工说明书、计算书、地面标桩等组成。

施工说明书主要是说明为实现设计图而要求的施工方法、原则和工艺标准。

工程施工图设计文件编制，必须符合国家有关法律法规、现行工程建设标准规范及电力行业技术标准，其中涉及强制性条文的规定必须严格执行，还应积极采用现行的通用设计和标准化设计。

根据DL／T 5463-2012《110kV～750kV架空输电线路施工图设计内容深度规定》，施工图设计文件的主要内容有：卷册总目录、图纸目录、施工图总说明书及附图、各专业设计图纸和说明、备材料表、有关的勘测报告及附件、合同要求的工程预算书、各专业计算书等。

计算书不属于必须交付的设计文件，但应按照有关规定的要求编制并归档保存。

施工图设计内容深度应满足以下基本要求：设计文件齐全，计算准确，文字说明清楚，图纸清晰、正确，各级签署齐全。

图纸目录图号编序通常宜先列新绘制图纸（说明书），后列选用的标准图纸和套用图纸。

设计文件应满足设备材料采购和施工的需要。

对于多个设计单位参加的项目，提供的设计文件相互关联处的深度应当满足施工图设计深度要求。

对于设计段内有多个分段施工的项目，提供的设计文件相互关联处的深度应满足分段施工的要求。

施工图设计内容及深度应满足如下详细要求。

一、施工图总说明书及附图施工图总说明书前面应附本工程卷册总目录、本册图纸目录及附件目录等。

（一）总述（1）工程概况。

简要说明本工程名称、起讫点、线路长度、海拔、冰风区、通过行政区、地形、地貌等工程情况及各阶段勘测设计完成情况。

（2）设计依据。

主要包括：项目立项批文、初步设计评审意见及建设单位的合同要求；执行的主要技术文件、标准、规程及规范；科研试验报告及咨询意见，包括科研试验报告、咨询报告及评审意见的名称、编号、主要结论及应用情况；有关的协议文件。

（3）设计规模和范围。

附件安装施工作业指导书批准:审核:编制:送变电工程公司二O一一年四月目录一、适用范围 (3)二、相关引用标准 (3)三、天气条件及作业现场要求 (3)四、作业人员 (3)五、主要设备及工器具 (3)六、作业程序及质量要求 (3)七、危险点分析及作业安全注意事项 (6)线路附件安装作业指导书一、适用范围本指导书适用于XXXXX110KV输电线路工程导地线附件安装作业。

二、相关引用标准下列文件中的条款通过本标准的引用而成为本标准，凡注明日期的文件，其随后的修订版均不适用本标准，凡不注明的引用文件，其最新版本适用于本标准。

《电业安全工作规程》（电力线路部分） DL409-91《110～500kV架空电力线路施工及验收规范》 GBJ 233-90《电力建设安全工作规程》（架空电力线路部分） DL5009·2—94三、天气条件及作业现场要求天气良好的白天，风力小于5级（10.7m/s）。

四、作业人员工作负责人1人，工作班成员7人，要求了解电力生产的基本过程以及电力设备的原理及结构，熟悉相关施工安装技能，掌握现行的《电业安全工作规程》和工作现场的有关安全规定。

五、主要设备及工器具参见附录A六、作业程序及质量要求七、危险点分析及作业安全注意事项1.各工器具连接组合要合适。

工器具满足荷载要求。

必须保证所用的工器具在定期试验周期内，不得超期使用2.杆塔上作业必须使用安全带及二道保护，安全带系在牢固的构件上，防止在端部脱出或被锋利物伤害。

系安全带后必须检查扣环是否扣牢。

在杆塔上作业转位时，不得失去安全带保护。

3.为防止物件意外脱落伤人，拉绳及留绳人员均应站在离开正下方一定距离。

4.上下传递物品要用绳索，严禁抛扔。

杆塔下作业人员不得在传递物品正下方逗留。

5.当与带电线路平行段较长时，线路存在有感应电，在平行段内加挂接地线，防止感应电伤人。

6.安全带及二道保护应系在横担主材上，安全带不够长时，应系在绝缘子串上。

目录1、总则 --------------------------------- 22、张力放线施工准备 --------------------- 133、张力放线 ------------------------------164、导线紧线、平衡挂线---------------------245、张力架线导线保护措施-------------------35第一部分总则1、架线工程概况本标段线路起于B166#塔，止于Chrak Mteer 115kV变电站，全线按双回路单侧挂线架设。

本标段线路全长，本工程线路额定电压等级为115kV，本次出线挂左侧(其中地线横担左边为OPGW光缆，右边为GSW-80地线)。

地形地貌：沿线地形平坦，地势开阔，主要为冲洪积平原地貌单元。

沿线主要呈农田和荒地，局部为林地。

交通运输：沿线多为荒地、农田，交通运输条件一般。

2、编写依据3、工程技术特性线路方向：B166#塔为小号侧，Chrak Mteer 115kV变电站为大号侧。

导线：本工程导线使用2×ACSR-240/30钢芯铝绞线（水平排列）。

导线规格及机械物理特性参数表地线：本工程地线采用GSW-80钢芯铝绞线。

地线规格及机械物理特性参数表OPGW光缆：本工程采用1根24芯OPGW-90光缆；OPGW-90规格及机械物理特性参数表绝缘子选型：本工程绝缘子直线塔采用单联U120BP/146D型瓷绝缘子，重要交叉跨越直线塔采用双联U120BP/146D型瓷绝缘子，转角、耐张塔均采用双联U120BP/146D型瓷绝缘子，跳线串采用单联B120BP/146D型瓷绝缘子。

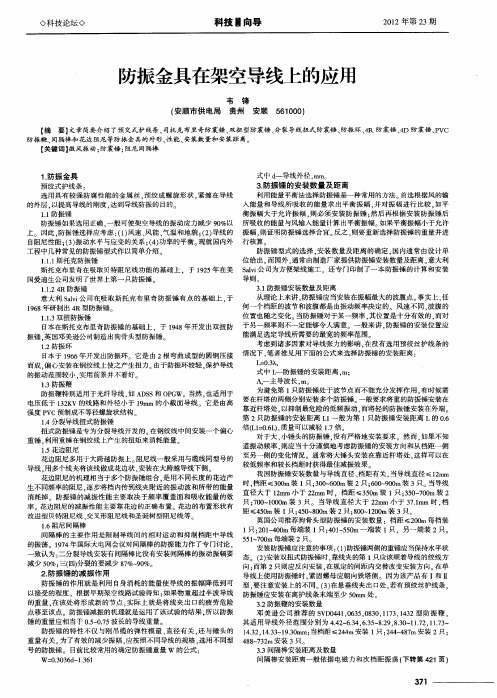

防振锤、间隔棒选型：导线防振锤：FR-3地线防振锤：FR-1导线间隔棒：FJQ-404跳线间隔棒：FJQ-2044、人员及施工机具配备5、牵张场布置及放线计划：根据线路走向与实际交通情况，另外现场目前部分基础及铁塔组立未施工，具体以现场实际施工情况为准。

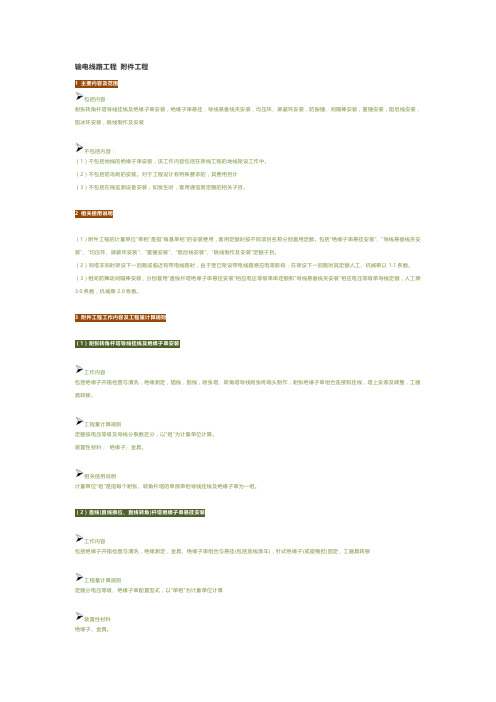

输电线路工程附件工程1 主要内容及范围包括内容耐张转角杆塔导线挂线及绝缘子串安装，绝缘子串悬挂，导线悬垂线夹安装，均压环、屏蔽环安装，防振锤、间隔棒安装，重锤安装，阻尼线安装，阻冰环安装，跳线制作及安装不包括内容：（1）不包括地线的绝缘子串安装，该工作内容包括在架线工程的地线架设工作中。

（2）不包括防鸟刺的安装。

对于工程设计有特殊要求的，其费用另计（3）不包括在线监测设备安装，如发生时，套用通信册定额的相关子目。

2 相关使用说明（1）附件工程的计量单位“单相”是指“每基单相”的安装费用，套用定额时按不同项目名称分别套用定额。

包括“绝缘子串悬挂安装”、“导线悬垂线夹安装”、“均压环、屏蔽环安装”、“重锤安装”、“阻尼线安装”、“跳线制作及安装”定额子目。

（2）同塔非同时架设下一回路或临近有带电线路时，由于受已架设带电线路感应电等影响，在架设下一回路时其定额人工、机械乘以1.1系数。

（3）相间防舞动间隔棒安装，分别套用“直线杆塔绝缘子串悬挂安装”相应电压等级单串定额和“导线悬垂线夹安装”相应电压等级单导线定额，人工乘3.0系数，机械乘2.0系数。

3 附件工程工作内容及工程量计算规则（1）耐张转角杆塔导线挂线及绝缘子串安装工作内容包括绝缘子开箱检查与清洗，绝缘测定，锚线，割线，耐张塔、转角塔导线耐张终端头制作，耐张绝缘子串组合连接和挂线，塔上安装及调整，工器具转移。

工程量计算规则定额按电压等级及导线分裂数区分，以“组”为计量单位计算。

装置性材料：绝缘子、金具。

相关使用说明计量单位“组”是指每个耐张、转角杆塔的单侧单相导线挂线及绝缘子串为一组。

（2）直线(直线换位、直线转角)杆塔绝缘子串悬挂安装工作内容包括绝缘子开箱检查与清洗，绝缘测定，金具、绝缘子串组合与悬挂(包括放线滑车)，针式绝缘子(或瓷横担)固定，工器具转移工程量计算规则定额分电压等级、绝缘子串配置型式，以“单相”为计量单位计算装置性材料绝缘子、金具。

110~500KV架空送电线路施工及验收规范-2（Ⅱ）张力放线第7.1.8条电压等级为330kV及以上线路工程的分裂导线的展放必须采纳张力放线，展放过程导线不准拖地。

较低电压等级的线路工程的导线展放宜采纳张力放线。

在张力放线的操作中除遵守本节所列各条外，尚应符合现行《超高压架空输电线路张力架线施工工艺导则》中的规定。

注：①良导体避雷线应采纳张力放线。

②变电所进出口档不应采纳张力放线。

第7.1.9条张力放导线用的多轮滑车除应符合国家现行标准《放线滑轮直径与槽形》的规定外，其轮槽宽应能顺利通过接续管及其护套。

轮槽应采纳挂胶或其他韧性材料。

滑轮的磨擦阻力系数不应大于1.O15。

磨擦阻力系数接近的滑车，宜使用在同一放线区段内。

使用前应逐个检查滑轮，并应保证其转动灵活。

第7.1.10条张力放线区段不宜超过16个放线滑车。

当不能满足规定时，必须采取有效的防止导线在展放中受压损害及接续管出口处导线损害的专门施工设计。

第7.1.11条牵引导线时，通讯联系必须畅通。

重要的交叉跨过、转角塔的塔位应当设专人监护。

第7.1.12条张力放线时，接续管通过滑车产生的弯曲不应超过本规范第7.2.8条第四款的规定。

当达不到规定时接续管应加护套。

第7.1.13条每相导线放完，应在牵张机前将导线临时锚固。

为了防止导线因振动而引起的疲劳断股，锚线的水平张力不应超过导线保证运算拉断力的16%。

锚固时同相子导线间的张力应稍有差异，使子导线在空间位置上下错开，与地面净空距离不应小于5m。

第7.1.14条张力放线、紧线及附件安装时，应防止导线磨损，在容易产生磨损处应采取有效的防止措施。

导线磨损的处理应符合下列规定：一、外层导线线股有轻微擦伤，其擦伤深度不超过单股直径的1/4，且截面积损害不超过导电部分截面积的2%时，可不补修，用不粗于#0细砂纸磨光表面棱刺。

二、当导线损害已超过轻微损害，但在同一处损害的强度缺失尚不超过总拉断力的8.5%，且损害截面积不超过导电部分截面积的12.5%时为中度损害。

一、填空题1、输电线路任务是输送电能，电力系统联网。

2、小高差（1.0/≤l h ）档距采用平抛物线公式，大高差（25.0/1.0≤≤l h ）档距采用斜抛物线公式，其他采用悬链线公式3、目前我国输电线路的电压等级有35kV 、66kV 、110kV 、（154kV ）、220kV 、330kV 、500kV 、750kV 、1000kV 。

4、规程规定导线设计安全系数不应小于2.5，悬挂点设计安全系数不应小于2.25，地线安全系数应该大于导线安全系数，年均气象（耐 气象）下的安全系数不应小于4.0。

校验稀有风速和稀有覆冰气象时，导线应力不大于综合拉断力的60%，悬挂点的应力不大于综合拉断力的66%，地线的安全系数宜大于导线的设计安全系数。

5、等高悬点架空线的线长微小变化会引起弧垂和应力很大变化。

6、地线架设的一般规定：输电线路是否架设地线，应根据线路电压等级、负荷性质和系统运行方式，并结合当地已有线路的运行经验、地区雷电活动的强弱、地形地貌特点及土壤电阻率高低等来决定。

在计算耐雷水平后，通过技术经济比较，采用合理的防雷方式。

7、保护金具：1）保护架空线的防振锤、阻尼线、护线条，2）保持导线间距的间隔棒，3）电气保护的屏蔽金具（均压环、屏蔽环），4）重锤等8、相对弧垂最低点而言，架空线平均高度位于档距中央向上fm/3处。

9、 架空线平均应力公式是3cos 0mcp f γβσσ+=，公式中βσcos 0项为档距中央的应力，3mf γ可以看成距离档距中央高差引起的应力。

架空线的平均应力实际上就是架空线平均高度处的应力。

10、最大弧垂判定方法有临界温度判定法，临界比载判定法。

11、架空线的初伸长：通常将架空线的初伸长定义为架空线在年均应力（0.25σp ）下，持续10年所产生的塑性和蠕变伸长。

12、补偿初伸长的方法有预拉法，增大架线应力法。

13、增大架线应力的方法：理论计算法、恒定降温法。

14、永久性塑蠕伸长：1. 绞制过程中线股间没有充分张紧，受拉后线股互相挤压，接触点局部变形而产生的挤压变形伸长；2. 架空线的最终应力应变曲线和初始应力应变曲线不同，形成的塑性伸长；3. 金属体长时间受拉，内部晶体间的位错和滑移而产生的蠕变伸长；4. 拉应力超过弹性极限，进入塑性范围而产生的塑性伸长。

110～750kV架空输电线路设计规范1 总则1.0.1 为了在交流 110～750kV 架空输电线路的设计中贯彻国家的基本建设方针和技术经济政策，做到安全可靠、先进适用、经济合理、资源节约、环境友好，制定本规范。

1.0.2 本规范适用于交流 110～750kV 架空输电线路的设计，其中交流110kV～550kV使用单回、同塔双回及同塔多回输电线路设计，交流750kV适用于单回输电线路设计。

1.0.3 架空输电线路设计，应从实际出发，结合地区特点，积极采用新技术、新工艺、新设备、新材料，推广采用节能、降耗、环保的先进技术和产品。

1.0.4 对重要线路和特殊区段线路宜采取适当加强措施，提高线路安全水平。

1.0.5 本规范规定了110kV～750kV架空输电线路设计的基本要求，当本规范与国家法律、行政法规的规定相抵触时，应按国家法律、行政法规的规定执行。

1.0.6 架空输电线路设计，除应执行本规范的规定外，尚应符合国家现行有关标准的规定。

2 术语、符号2.1 术语2.1.1 架空输电线路 overhead transmission line用绝缘子和杆塔将导线架设于地面上的电力线路。

2.1.2 弱电线路 telecommunication line指各种电信号通信线路。

2.1.3 大跨越 large crossing线路跨越通航江河、湖泊或海峡等，因档距较大(在1000m以上)或杆塔较高(在100m以上)，导线选型或杆塔设计需特殊考虑，且发生故障时严重影响航运或修复特别困难的耐张段。

2.1.4 轻、中、重冰区 light/medium/heavy icing area设计覆冰厚度为10mm及以下的地区为轻冰区，设计覆冰厚度大于10mm小于20mm地区为中冰区，设计冰厚为20mm及以上的地区为重冰区。

2.1.5 基本风速 reference wind speed按当地空旷平坦地面上10m高度处10min时距，平均的年最大风速观测数据，经概率统计得出50（30）年一遇最大值后确定的风速。

皖电东送淮南—上海输变电工程杆塔荷载及铁塔计算原则中国电力工程顾问集团公司二〇〇八年九月目录1设计依据 (1)1.1 技术标准及规程规范 (1)1.2 设计气象条件 (1)1.3 导地线参数 (3)1.4 绝缘子及金具等相关参数 (3)1.5 地线保护角 (4)2荷载取值原则 (5)2.1 重现期及结构重要性系数 (5)2.2 荷载 (5)3杆塔荷载条件 (10)3.1 水平档距 (10)3.2 垂直档距 (11)3.3 代表档距 (11)3.4 最大使用档距 (11)3.5 Kv值 (11)4荷载工况 (11)4.1正常运行 (12)4.2 断线工况 (12)4.3 不均匀冰工况 (12)4.4 安装工况 (13)4.5 终端杆塔 (13)4.6 验算情况 (13)4.7 抗串倒塔荷载 (13)4.8 OPGW开断塔 (14)4.9 气象区分界塔 (14)5其它 (14)1.设计依据1.1 技术标准及规程规范适用于电力送电线路工程项目的法令、法规、标准、规程、规范、规定等的最新有效版本。

主要标准如下：（1）《架空送电线路基础设计技术规定》(DL/T 5219-2005)；（2）《送电线路铁塔制图和构造规定》(DLGJ136-1997)；（3）参照执行《110-750kV架空输电线路设计技术规范》(报批稿)、《架空送电线路杆塔结构设计技术规定》(DL/T5154-2002)、《重覆冰架空输电线路设计技术规程》(报批稿)及其他有关规程、规范、技术规定和参考资料；（4）《1000kV交流架空输电线路设计暂行技术规定》（Q / GDW 178-2008）；（5）本工程相关专题研究报告；（6）中国电力工程顾问集团公司出台的特高压相关规定。

1.2 设计气象条件设计气象条件表1.3 导地线参数地线支架垂直和水平荷载按照LBGJ-240-20AC增大5%开。

1.4 绝缘子及金具等相关参数（1）绝缘子长度本次铁塔规划，盘式或合成绝缘子净长按照10.53m执行，绝缘子串长度参考华东院提供绝缘子串组装图相应串型确定。
