角度法测量导线间隔棒安装距离

角度法观测弧垂施工技术手册目录前言 (1)相关人员职责 (1)第一章弧垂的概念 (1)一、弧垂 (1)二、弧垂的衡量方法 (1)第二章弧垂观测档的选择 (2)观测档的选择 (2)第三章弧垂观测 (3)一、弧垂观测步骤 (3)二、弧垂观测方法 (3)三、弧垂计算及观测注意事项 (5)四、经纬仪找平弧垂的方法和注意事项 (5)第四章角度法弧垂观测 (6)一、档端角度法 (6)二、档内角度法 (8)三、档外角度法 (10)四、档侧角度法 (11)第五章弧垂检查 (15)一、档端角度法 (15)二、档外角度法 (16)三、档侧角度法 (17)第六章弧垂调整 (18)一、考虑弹性系数影响 (18)二、不考虑架空线弹性系数的影响 (19)附件部分 (20)一、观测档弧垂的计算 (20)二、孤立档的观测弧垂值计算 (22)三、角度法观测档弧垂计算附表 (22)前 言为了提高技术人员角度法观测弧垂计算理论水平，提高施工人员弧垂观测水平，使施工人员掌握弧垂观测要领，规范弧垂观测操作技术，明确相关人员的职责，特编制了角度法观测弧垂施工技术手册。

相关人员职责技术员： 负责弧垂观测档选择的合理性，要认真复测观测档的档距、高差，确保观测档弧垂值计算准确；根据现场地形、地物实际情况，在平断面图上模拟选定适当的某种角度法观测弧垂。

现场要测订支镜点桩位，保证角度法观测点选择的合理、操作简便，确保角度法观测档观测角度计算的准确，监督、检查观测弧垂人员观测方法是否正确。

测工：明白、掌握角度法观测弧垂的计算方法，确保仪器架设位臵和高度符合角度法观测弧垂的规定，确保观测温度选择的准确性，确保观测档弧垂误差符合《规范》及创优要求。

第一章 弧垂的概念一、弧垂架空线弧垂是指以杆塔为支持物而悬挂起来的呈弧形状的曲线。

架空线任一点至两端悬挂点连线的铅垂距离，称为架空线的该点的弧垂，亦称弛度。

二、弧垂的衡量方法衡量弧垂值的大小分两种情况：（1）两悬挂点等高，如图1-1所示，A 、B 为等高的两悬挂点， AOB ︵为架空线，0为其最低点，则0点在档距中点，0点至A 、B 连线的垂直距离即为架空线弧垂AOB ︵的弧垂值，用f 表示； （2）架空线悬挂点不等高，如图1-2所示，A 、B 为不等高的两悬挂点，AOB ︵为架空线，0为其最低点，平行于AB 连线作切线A 1B 1切架空线AOB ︵于S 点，则S 点位于档距中点，弧垂有以下三种：a 悬挂点A 、B 间架空线的最大弧垂f （AB 连线中点与切点S 的垂直距离即档距中点弧垂值）；b 架空线A 侧的平视弧垂f2（悬挂点A 至最低点O 的垂直距离）；c 架空线B 侧的平视弧垂f1（悬挂点B 至最低点O 的垂直距离）。

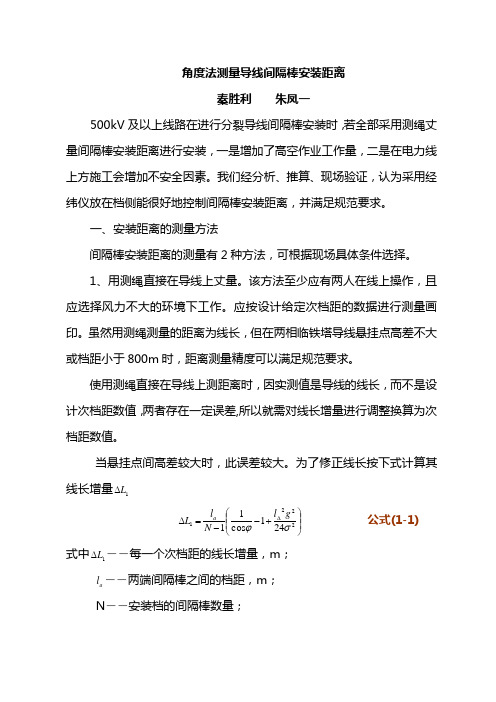

角度法测量导线间隔棒安装距离秦胜利 朱凤一500kV 及以上线路在进行分裂导线间隔棒安装时，若全部采用测绳丈量间隔棒安装距离进行安装，一是增加了高空作业工作量，二是在电力线上方施工会增加不安全因素。

我们经分析、推算、现场验证，认为采用经纬仪放在档侧能很好地控制间隔棒安装距离，并满足规范要求。

一、安装距离的测量方法间隔棒安装距离的测量有2种方法，可根据现场具体条件选择。

1、用测绳直接在导线上丈量。

该方法至少应有两人在线上操作，且应选择风力不大的环境下工作。

应按设计给定次档距的数据进行测量画印。

虽然用测绳测量的距离为线长，但在两相临铁塔导线悬挂点高差不大或档距小于800m 时，距离测量精度可以满足规范要求。

使用测绳直接在导线上测距离时，因实测值是导线的线长，而不是设计次档距数值，两者存在一定误差,所以就需对线长增量进行调整换算为次档距数值。

当悬挂点间高差较大时，此误差较大。

为了修正线长按下式计算其线长增量1L ∆⎪⎪⎭⎫⎝⎛+--=∆∆2221241cos 11σϕg l N l L a 公式(1-1) 式中1L ∆――每一个次档距的线长增量，m ；a l ――两端间隔棒之间的档距，m ； N ――安装档的间隔棒数量；ϕ――安装档的导线悬挂点间高差角，（°）；σ――安装档的导线水平应力，N/mm 2。

在线上丈量间隔棒之间的距离时，应当以11L l ∆+进行丈量，1l 为次档距值。

使用测绳直接在导线上测量次档距时，可按下式计算线长增量（适用于相临悬点高差≤10％的情况）()222241σ-=∆N g xl L a 公式（1－2） 即次档距加2L ∆后，作为间隔棒间的安装线长（次档距线长）。

2、用经纬仪在线路外侧通过观测角度换算距离以测定间隔棒位置。

线外设置经纬仪用角度换算距离可以确定间隔棒位置,在线路外侧选择一测站，在此放置经纬仪，使其同时能观测到间隔棒安装档及相邻直线档。

如图1所示，A 、B 、C 表示三个桩号，用经纬 仪测∠AOB ＝α，测得∠AOC ＝α1。

如何使用导线测量仪进行角度测量导线测量仪是一种常用的测量工具，主要用于测量物体的角度。

角度测量在科学、工程和日常生活中广泛应用，比如建筑设计、机械加工、地理测量等领域。

本文将介绍如何使用导线测量仪进行角度测量，以及一些注意事项和技巧。

导线测量仪的原理简单，使用方便。

它由一个导线和一个垂直于导线的旋转平台组成。

在使用过程中，首先要确定一个参考点，可以是物体的一个角点、一个固定的标志物或是地面上的一个点。

然后，将导线的端点固定在参考点处，旋转平台使导线指向待测量物体的目标角点。

通过测量导线与水平线的夹角，即可得到目标角点相对于参考点的角度。

在使用导线测量仪进行角度测量时，有几个需要注意的问题。

首先，导线应尽量保持水平悬垂，可以使用水平仪或调整导线长度来保证准确度。

其次，测量过程中要避免手部震动和干扰，以免影响测量结果。

最后，要注意定位目标角点时的准确性，如需精确测量，可以使用相机等辅助工具对目标角点进行定位。

在实际测量中，还有一些技巧可以提高测量的准确度和效率。

首先，可以利用三角定位法来测量难以直接观察到的角点。

将导线与参考点的连线延长，再选择另一个角点作为辅助点，通过测量两条边的长度和导线与辅助点的夹角，可以计算出目标角点的位置。

其次，可以利用平均测量法来减小误差。

进行多次测量，并取测量值的平均数，可以减小个别误差的影响。

最后，使用测量软件和计算工具，可以更方便地进行数据处理和分析。

除了基本的角度测量，导线测量仪还可以用于其他测量任务。

例如，可以利用导线测量仪测量物体的倾斜角度，或者用于建筑设计中的角度布置。

在建筑设计中，合理的角度布置可以提高建筑物的美观性和空间利用率。

导线测量仪的高精度和便捷性使其成为一个理想的工具。

总结一下，使用导线测量仪进行角度测量是一种简单、准确、高效的方法。

在实际应用中，需要注意保持导线的水平悬垂，避免干扰和手部震动，准确定位目标角点。

同时，可以运用三角定位法、平均测量法和测量软件等技巧，提高测量的准确度和效率。

职业技能考核题库〔送电线路架设工〕技能题----答辨部分1．什么是紧凑型线路？所谓紧凑型线路系指在同一电压等级下，相间距离远远小于现行常规线路的相间距离的线路。

2．紧凑型线路的优缺点是什么？〔1〕提高线路自然输送功率。

〔2〕减少搭头尺寸和线路走廊宽度。

〔3〕紧凑型线路的缺点是必须安装相间间隔棒。

3．什么是导线的计算拉断力？由计算求得的导线拉断力称为导线的计算拉断力。

4导线最大使用应力？导线最低点允许承受的最大设计应力称为导线最大使用应力。

5．如何确定间隔棒的安装距离？〔1〕在档距内，子导线不得互相吸住，相碰，磨擦。

〔2〕在风的作用下，子导线可能扭绞在一起，但扭绞后子导线应能恢复原状。

6．棒型复合绝缘子有什么优点？〔1〕抗拉强度高。

〔2〕硅橡胶伞盘的憎水性好，耐污性最正确。

〔3〕不易脏污，所以不必进行清扫。

〔4〕重量轻，可任意弯曲而不破坏，便于运输和安装。

7．什么叫线夹握力？架空送电线路使用的悬垂线夹和耐张线夹，不使导线在线夹中滑动的握着导线的力称为线夹握力。

8．什么叫铁塔根开？什么又叫铁塔基础根开？〔1〕铁塔根开指铁塔腿根端两主材基准线之间的水平距离。

〔2〕在同一基铁塔基础中垂直线路方向或顺线路方向两基础中心柱线之间的水平距离为基础根开。

9．混泥土C15中的15的意思？15：抗压强度为15N/mm210．影响砼抗压强度的因素有：〔1〕水泥标号〔2〕水灰比〔3〕骨料品质〔4〕施工的养护温度、湿度及砼龄11．什么叫砼的水灰比？拌制混泥土时的水重量与水泥重量之比。

12．现场浇制砼基础的施工工序为：〔1〕绑扎钢筋笼〔2〕支模板〔3〕安装地脚螺栓〔4〕搅拌并浇制砼〔5〕养护〔6〕拆模检查质量〔7〕回填土夯实13．什么叫转角铁塔基础的预留高度？在浇制转角塔基础时，人为地将其转角内侧两腿的基础高于转角外侧两腿的基础，其高出部分称为预留高度。

14．冬季现场浇制砼时宜采用哪些养护方法？〔1〕蓄热法〔2〕预热法〔3〕暖棚法15．组装杆塔时螺栓穿入方向有什么规定？〔1〕对立体结构，水平方向由内向外，垂直方向由下向上。

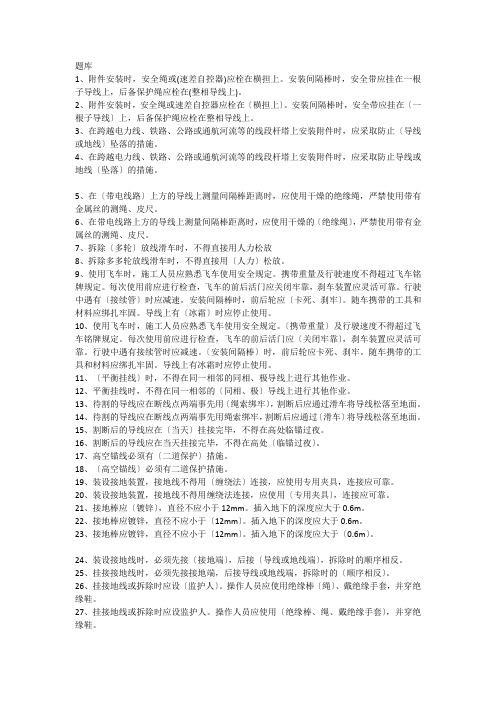

题库1、附件安装时，安全绳或(速差自控器)应栓在横担上。

安装间隔棒时，安全带应挂在一根子导线上，后备保护绳应栓在(整相导线上)。

2、附件安装时，安全绳或速差自控器应栓在〔横担上〕。

安装间隔棒时，安全带应挂在〔一根子导线〕上，后备保护绳应栓在整相导线上。

3、在跨越电力线、铁路、公路或通航河流等的线段杆塔上安装附件时，应采取防止〔导线或地线〕坠落的措施。

4、在跨越电力线、铁路、公路或通航河流等的线段杆塔上安装附件时，应采取防止导线或地线〔坠落〕的措施。

5、在〔带电线路〕上方的导线上测量间隔棒距离时，应使用干燥的绝缘绳，严禁使用带有金属丝的测绳、皮尺。

6、在带电线路上方的导线上测量间隔棒距离时，应使用干燥的〔绝缘绳〕，严禁使用带有金属丝的测绳、皮尺。

7、拆除〔多轮〕放线滑车时，不得直接用人力松放8、拆除多多轮放线滑车时，不得直接用〔人力〕松放。

9、使用飞车时，施工人员应熟悉飞车使用安全规定。

携带重量及行驶速度不得超过飞车铭牌规定。

每次使用前应进行检查，飞车的前后活门应关闭牢靠，刹车装置应灵活可靠。

行驶中遇有〔接续管〕时应减速。

安装间隔棒时，前后轮应〔卡死、刹牢〕。

随车携带的工具和材料应绑扎牢固。

导线上有〔冰霜〕时应停止使用。

10、使用飞车时，施工人员应熟悉飞车使用安全规定。

〔携带重量〕及行驶速度不得超过飞车铭牌规定。

每次使用前应进行检查，飞车的前后活门应〔关闭牢靠〕，刹车装置应灵活可靠。

行驶中遇有接续管时应减速。

〔安装间隔棒〕时，前后轮应卡死、刹牢。

随车携带的工具和材料应绑扎牢固。

导线上有冰霜时应停止使用。

11、〔平衡挂线〕时，不得在同一相邻的同相、极导线上进行其他作业。

12、平衡挂线时，不得在同一相邻的〔同相、极〕导线上进行其他作业。

13、待割的导线应在断线点两端事先用〔绳索绑牢〕，割断后应通过滑车将导线松落至地面。

14、待割的导线应在断线点两端事先用绳索绑牢，割断后应通过〔滑车〕将导线松落至地面。

送电线路工测试题库含答案1、线路施工时，耐张绝缘子串的销子一律（）穿。

A、向上B、向下C、向右（面向受电侧）D、向左（面向受电侧）答案：B2、154～220kV导线与树木之间的最小垂直距离为（）。

A、4.0mB、4.5mC、5.5mD、6.0m答案：B3、在纯电感交流电路中电压超前（）90°。

A、电压B、电感C、电流D、电阻答案：C4、我国交流电的周期是（）s。

A、0.01B、0.02C、0.03D、0.04答案：B5、电力线路是电力网的主要组成部分,其作用是（）电能。

A、变换和分配B、输送和分配C、输送和消耗D、变换和分配答案：B6、GB50233-2014《110kV~750kV架空输电线路施工及验收规范》中规定，500kV线路垂直杆塔结构中心与中心桩间横线路方向位移倾斜允许偏差值A、50mmB、60mmC、70mmD、80mm答案：A7、静力学是研究物体在力系（一群力）的作用下，处于（）的学科。

A、匀速运动B、固定C、平衡D、静止答案：C8、供电电压允许偏差规定,35kV及以上电压供电的,电压正、负偏差绝对值之和不超过额定电压（）。

A、6%B、8%C、10%D、15%答案：C9、盘型瓷绝缘子的泄漏距离是指（）。

A、绝缘子瓷表面的最近距离B、绝缘子钢帽至钢脚间瓷表面的最近距离C、绝缘子钢帽至钢脚间瓷表面的距离D、绝缘子钢帽至钢脚间的最近距离答案：B10、以下说法正确的是：（）A、任何单位和个人不得危害发电设施、变电设施和电力线路设施及其有关辅助设施B、任何单位和个人不得在电力设施周围进行爆破及其他可能危及电力设施安全的作业C、在电力设施周围进行爆破及其他可能危及电力设施安全的作业的，应当按照国务院有关电力设施保护的规定，经批准并采取确保电力设施安全的措施后，方可进行作业D、在电力设施周围进行爆破及其他可能危及电力设施安全的作业的，经省电力公司批准，方可进行作业答案：C11、在中性点直接接地的低压供电系统中，将电气设备的中性线与接地装置相连称为（）。

带电测量220kV线路导线相间距离作业指导书Q/41DL 10102033-2004A1 适用范围本指导书适用于河南省电力公司220kV输电线路上带电测量220kV线路导线相间距离作业。

2 相关引用标准下列文件中的条款通过本标准的引用而成为本标准，凡注明日期的文件，其随后的修订版均不适用本标准，凡不注明的引用文件，其最新版本适用于本标准。

《电业安全工作规程》（电力线路部分）DL409-91《架空送电线路运行规程》DL/T741-2001 《带电作业操作导则》国电公司《电力工人技术等级标准》部颁《高压送电线路带电作业现场操作规程》河南省电力公司《高压送电线路测试作业现场操作规程》河南省电力公司3 天气条件及作业现场要求应在天气晴朗、空气湿度较小的白天进行，风力不大于5级，如遇雷、雨、雪、雾不得进行作业。

4 作业人员本操作项目每小组共需4—5人，其中工作负责人（监护）1人，测量人员2人，记录人员1人。

要求熟悉电力生产的基本过程以及电力设备的原理及结构，掌握现行《电业安全工作规程》和工作现场的有关安全规定。

工作负责人必须有5年以上带电检修经验，并在安监部门备案。

5 主要设备及工器具参见附表A6 作业程序及质量要求7 危险点分析及作业安全注意事项7.1 工作负责人对工作要严格监护7.2 所用的测绳要用合格的且在实验周期内的绝缘绳。

7.3 登杆塔抛绳时，登杆平稳，手脚不乱。

7.4 在杆塔上作业时，安全带系在牢固部件上并且位置合理，便于作业。

8 质量记录导线相间间隔棒安装距离测量明细表(见附录B)附录A：工器具材料清册附录B：导线相间间隔棒安装距离测量明细表注：安装位置1指到小号侧距离，2“---”水平、“ ”垂直。

导线测量（I ）导线测量的主要技术要求各等级导线测量的主要技术要求，应符合下表的规定。

注：1 表中n 为测站数。

1、 当导线平均边长较短时，应控制导线边数不超过表相应等级导线长度和平均边长算得的边数；当导线长度小于表规定长度的1/3时，导线全长的绝对闭合差不应大于13㎝。

2、 导线网中，结点与结点、结点与高级点之间的导线段长度不应大于表中相应等级规定长度的0.7倍。

（II ）水平角观测水平角观测所使用的全站仪、电子经纬仪和光学经纬仪，应符合下列相关规定：1 照准部旋转轴正确性指标：管水准器气泡或电子水准器长气泡在各位置的读数较差，1〞级仪器不应超过2格，2〞级仪器不应超过1格，6〞级仪器不应超过1.5格。

2 光学经纬仪的测微器行差及隙动差指标：1〞级仪器不应大于1〞.2〞级仪器不应大于2〞。

3 水平轴不垂直于垂直轴之差指标；1〞级仪器不应超过10〞，2〞级仪器不应超过15〞，6〞级仪器不应超过20〞。

4 补偿器的补偿要求：在仪器补偿器的补偿区间，对观测成果应能进行有效补偿。

5 垂直微动旋转使用时，视准轴在水平方向上不产生偏移。

6 仪器的基座在照准部施转时的位移指标：1〞〞，2〞级仪器不应超过1〞，6〞〞。

7 光学（或激光）对中器的视轴（或射线）与竖轴的重合度不应大于1㎜。

水平角观测宜采用方向观测法，并符合下列规定：方向观测法的技术要求，不应超过表的规定。

表 水平角方向观测法的技术要求注；1 全站仪、电子经纬仪水平角观测时不受光学测微器两次重合读数之差指标的限制。

2 当观测方向的垂直角超过±30的范围时，该方向2C 互差可按相邻测回同方向进行比较，其值应满足表中一测回内2C 互差的限值。

2 当观测方向不多于3个时，可不归零。

3 当观测方向多于6个时，可进行分组观测。

分组观测应包括两个共同方向（其中一个为共同零方向）。

其两组观测角之差，不应大于同等级测角中误差的2倍。

分组观测的最后结果，应按等权分组观测进行测站平差。
