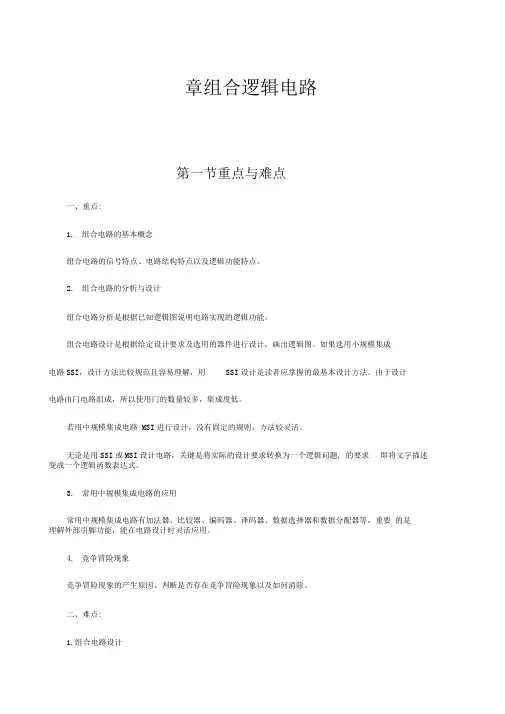

章组合逻辑电路第一节重点与难点一、重点:1.组合电路的基本概念组合电路的信号特点、电路结构特点以及逻辑功能特点。
2.组合电路的分析与设计组合电路分析是根据已知逻辑图说明电路实现的逻辑功能。
组合电路设计是根据给定设计要求及选用的器件进行设计,画出逻辑图。
如果选用小规模集成电路SSI,设计方法比较规范且容易理解,用SSI设计是读者应掌握的最基本设计方法。
由于设计电路由门电路组成,所以使用门的数量较多,集成度低。
若用中规模集成电路MSI进行设计,没有固定的规则,方法较灵活。
无论是用SSI或MSI设计电路,关键是将实际的设计要求转换为一个逻辑问题, 的要求即将文字描述变成一个逻辑函数表达式。
3.常用中规模集成电路的应用常用中规模集成电路有加法器、比较器、编码器、译码器、数据选择器和数据分配器等,重要的是理解外部引脚功能,能在电路设计时灵活应用。
4.竞争冒险现象竞争冒险现象的产生原因、判断是否存在竞争冒险现象以及如何消除。
二、难点:1.组合电路设计无论是用SSI还是用MSI设计电路,首先碰到的是如何将设计要求转换为逻辑问题,的真值表,这一步既是重点又是难点。
总结解决这一难点的方法如下:(1)分析设计问题的因果关系,分别确定输入变量、输出变量的个数及其名称。
(2)定义逻辑变量0、1信号的含义。
无论输入变量、输出变量均有两个状态状态代表的含义由设计者自己定义。
(3)再根据设计问题的因果关系以及变量定义,列出真值表。
2.常用组合电路模块的灵活应用同样的设计要求,用MSI设计完成后,所得的逻辑电路不仅与所选芯片有关,而且还与设计者对芯片的理解及灵活应用能力有关。
读者可在下面的例题和习题中体会。
3.硬件描述语言VHDL的应用VHDL的应用非常灵活,同一个电路问题可以有不同的描述方法,初学者可以先仔细阅读已有的程序实例,再自行设计。
三、考核题型与考核重点1.概念与简答题型1为填空、判断和选择;题型2为叙述基本概念与特点。
第3章集成逻辑门电路3-1 如图3-1a)~d)所示4个TTL门电路,A、B端输入的波形如图e)所示,试分别画出F1、F2、F3和F4的波形图。
A1A234a)b)c)d)F1F2F3F4BAe)图3-1 题3-1图解:从图3-1a)~d)可知,11F=,2F A B=+,3F A B=⊕,4F A B= ,输出波形图如图3-2所示。
F1F2F3F4AB图3-2题3-1输出波形图3-2 电路如图3-3a )所示,输入A 、B 的电压波形如图3-3b )所示,试画出各个门电路输出端的电压波形。
1A 23b)a)AB图3-3 题3-2图解:从图3-3a )可知,1F AB =,2F A B =+,3F A B =⊕,输出波形如图3-4所示。
F 1F 2F 3AB图3-4 题3-2输出波形3-3在图3-5a )所示的正逻辑与门和图b )所示的正逻辑或门电路中,若改用负逻辑,试列出它们的逻辑真值表,并说明F 和A 、B 之间是什么逻辑关系。
b)a)图3-5 题3-3图解:(1)图3-5a )负逻辑真值表如表3-1所示。
表3-1 与门负逻辑真值表F 与A 、B 之间相当于正逻辑的“或”操作。
(2)图3-5b )负逻辑真值表如表3-2所示。
表3-2 或门负逻辑真值表F 与A 、B 之间相当于正逻辑的“与”操作。
3-4试说明能否将与非门、或非门和异或门当做反相器使用?如果可以,各输入端应如何连接?解:与非门、或非门和异或门经过处理以后均可以实现反相器功能。
1)与非门:将多余输入端接至高电平或与另一端并联; 2)或非门:将多余输入端接至低电平或与另一端并联;3) 异或门:将另一个输入端接高电平。
3-5为了实现图3-6所示的各TTL 门电路输出端所示的逻辑关系,请合理地将多余的输入端进行处理。
b)a)AB=A B=+A BC DABC D图3-6 题3-5图解:a )多余输入端可以悬空,但建议接高电平或与另两个输入端的一端相连;b )多余输入端接低电平或与另两个输入端的一端相连;c) 未用与门的两个输入端至少一端接低电平,另一端可以悬空、接高电平或接低电平;d )未用或门的两个输入端悬空或都接高电平。
第三章 组合逻辑电路【】 分析图P3.1电路的逻辑功能,写出Y 1、Y 2的逻辑函数式,列出真值表,指出电路完成了什么逻辑功能.Y 1【解】1()Y ABC A B C AB AC BC ABC ABC ABC ABC=+++•++=+++2Y AB BC AC =++由真值表可见,这是一个全加器电路。
A 、B 、C 为加数、被加数和来自低位的进位,Y 1是和,Y 2是进位输出。
【】 图3.2是对十进制数9求补的集成电路CC14561的逻辑图,写出当COMP=1;Z=0和COMP=0,Z=0时Y 1,Y 2,Y 3,Y 4的逻辑式,列出真值表。
Y 1Y 2Y 3Y 4A 1A 2A 3A 4Z【解】(1)COMP=1、Z=0时输出的逻辑式为11223234234Y A Y A Y A A Y A A A⎧=⎪=⎪⎨=⊕⎪⎪=++⎩ 〔2〕COMP=0、Z=0时输出的逻辑式为11223344Y A Y A Y A Y A =⎧⎪=⎪⎨=⎪⎪=⎩〔即不变换,真值表从略〕3个或3个以上为1时输出1,输入为其他状态时输出0。
【解】Y ABCD ABCD ABCD ABCD ABCD ABC ABD ACD BCD ABC ABD ACD BCD=++++=+++=•••B D Y【】 有一水箱由大、小两台水泵M L 、M S 供水,如图P3.4所示.水箱中设置了3个水位检测元件A、B 、C 。
水面低于检测元件时,检测元件给出高电平;水面高于检测元件时,检测元件给出低电平。
现要求当水位超过C 点时水泵停止工作;水位低于C 点高于B 点时M S 单独工作;水位低于B 点而高于A 点时M L 单独工作;水位低于A 点时M L 、M S 同时工作。
试用门电路设计一个控制两台水泵的逻辑电路,要求电路尽量简单。
【解】图P3.4M L真值表中的ABC 、ABC 、ABC 、ABC 为约束项,利用卡诺图【图A3.4(a)】化简后得到S L M A BCM B⎧=+⎪⎨=⎪⎩ 〔M S 、M L 的1状态表示工作,0状态表示停止〕 逻辑图如图A3.4(b).S M A BC =+L M B =〔a 〕(b)A B CM SM L【】。
