初中数学立体图形的的截面与三视图

立体几何中的截面(解析版)在立体几何中，截面是指用一个平面去截一个几何体（包括圆柱、圆锥、球、棱柱、棱锥、长方体、正方体等），得到的平面图形。

总共有三种截面方式，分别为横截、竖截、斜截。

我们需要了解每一种立体图形通过上述三种截面方式所得到的截面图有哪些。

正六面体的基本斜截面不会出现以下几种图形：直角三角形、钝角三角形、直角梯形、正五边形。

圆柱体的基本截面也有其特殊性质。

我们可以运用线、面平行的判定定理与性质求截面问题，或者结合线、面垂直的判定定理与性质定理求正方体中截面问题。

此外，我们还可以灵活运用一些特殊图形与几何体的特征，“动中找静”，如正三角形、正六边形、正三棱锥等。

建立函数模型也是求最值问题的一种方法。

在一个透明的塑料制成的长方体内灌进一些水，固定底面一边于地面上，再将倾斜，有四个命题。

其中，水的部分始终呈棱柱状，棱AD始终与水面平行，当倾斜到如图5（2）时，BE·BF是定值。

水面的面积在转动过程中会改变，而BC//FG//A1D1，所以A1D1//面EFGH。

因此，正确的命题序号为①③④。

一个容积为1立方单位的正方体，在棱AB、BB1及对角线B1C的中点各有一小孔E、F、G。

若此可以任意放置，则该可装水的最大容积是多少？分析本题，不能用一个平面去截一个正方体，使得截面为五边形。

进一步地，截面也不能为正五边形。

这是因为正方体的每个面都是正方形，而五边形无法与正方形相切。

因此，无论如何调整平面的位置，都不能得到五边形的截面。

而且OE=OC是抛物线的直线准线，所以焦点F在OC上，且OF=OC=1.故选：D二、完形填空在数学课上，老师讲到一个有趣的问题：如何用一个平面去截一个正方体所得截面不能是一个正五边形。

这个问题引起了我的思考，我开始想象一个平面在正方体中穿过的情景。

我发现，如果截面是一个正五边形，那么这个五边形的五条边必须分属于正方体的五个不同的面。

但是，正方体的每两个相对的面是平行的，所以这五条边中必有两条边是平行的。

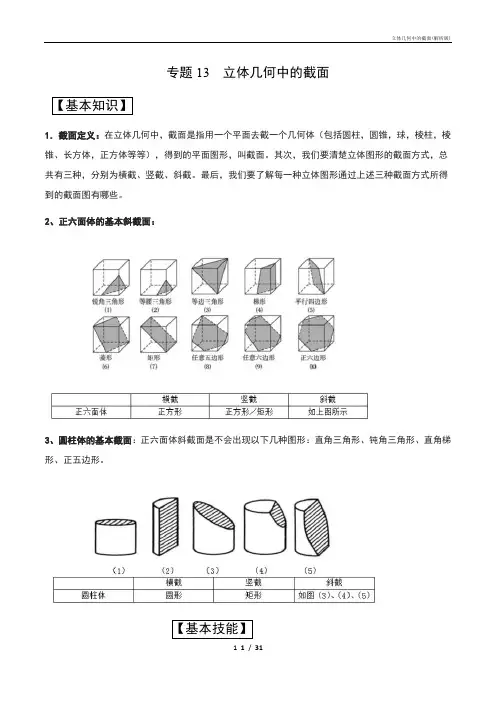

专题13 立体几何中的截面【基本知识】1．截面定义：在立体几何中，截面是指用一个平面去截一个几何体（包括圆柱，圆锥，球，棱柱，棱锥、长方体，正方体等等），得到的平面图形，叫截面。

其次，我们要清楚立体图形的截面方式，总共有三种，分别为横截、竖截、斜截。

最后，我们要了解每一种立体图形通过上述三种截面方式所得到的截面图有哪些。

2、正六面体的基本斜截面：3、圆柱体的基本截面：正六面体斜截面是不会出现以下几种图形：直角三角形、钝角三角形、直角梯形、正五边形。

【基本技能】技能1.结合线、面平行的判定定理与性质性质求截面问题；技能2.结合线、面垂直的判定定理与性质定理求正方体中截面问题；技能3.猜想法求最值问题：要灵活运用一些特殊图形与几何体的特征，“动中找静”：如正三角形、正六边形、正三棱锥等；技能4.建立函数模型求最值问题：①设元②建立二次函数模型③求最值。

例1 一个正方体内接于一个球，过这个球的球心作一平面，则截面图形不可能．．．是（）分析考虑过球心的平面在转动过中，平面在球的内接正方体上截得的截面不可能是大圆的内接正方形，故选D。

例2 如图，在透明的塑料制成的长方体ABCD-A1B1C1D1容器内灌进一些水，固定容器底面一边BC于地面上，再将容器倾斜，随着倾斜程度的不同，有下列四个命题：①水的部分始终呈棱柱状；②水面EFGH的面积不改变；③棱A1D1始终与水面EFGH平行；④当容器倾斜到如图5（2）时，BE·BF是定值；其中正确的命题序号是______________分析当长方体容器绕BC边转动时，盛水部分的几何体始终满足棱柱定义，故①正确；在转动过程中EHA CBDBC BF BE V ⋅⋅=21水例3 有一容积为1 立方单位的正方体容器ABCD-A 1B 1C 1D 1，在棱AB 、BB 1及对角线B 1C 的中点各有一小孔E 、F 、G ，若此容器可以任意放置，则该容器可装水的最大容积是（ ）A ．21 B ．87 C ．1211 D ．4847 分析 本题很容易认为当水面是过E 、F 、G 三点的截面时容器可装水的容积最大图（1），最大值为8712121211=⋅⋅⋅-=V 立方单位,这是一种错误的解法，错误原因是对题中“容器是可以任意放置”的理解不够，其实，当水平面调整为图（2）△EB 1C 时容器的容积最大，最大容积为1211112121311=⋅⋅⋅⋅-=V ，故选C 。

截一个几何体与三视图（4种题型）【知识梳理】一．截一个几何体（1）截面：用一个平面去截一个几何体，截出的面叫做截面．（2）截面的形状随截法的不同而改变，一般为多边形或圆，也可能是不规则图形，一般的截面与几何体的几个面相交就得到几条交线，截面就是几边形，因此，若一个几何体有几个面，则截面最多为几边形．二．简单几何体的三视图（1）画物体的主视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．（2）常见的几何体的三视图：圆柱的三视图：三．简单组合体的三视图（1）画简单组合体的三视图要循序渐进，通过仔细观察和想象，再画它的三视图．（2）视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．（3）画物体的三视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．四．由三视图判断几何体（1）由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．（2）由物体的三视图想象几何体的形状是有一定难度的，可以从以下途径进行分析：①根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高；②从实线和虚线想象几何体看得见部分和看不见部分的轮廓线；③熟记一些简单的几何体的三视图对复杂几何体的想象会有帮助；④利用由三视图画几何体与有几何体画三视图的互逆过程，反复练习，不断总结方法．【考点剖析】一．截一个几何体（共8小题）1．（2022秋•高新区期末）用一个平面去截一个三棱柱，截面的形状不可能是（）A．B．C．D．【分析】根据三棱柱的特点，考虑截面从不同角度和方向截取的情况．【解答】解：A、当截面与底面平行时，得到的截面的形状可能是该图形，故不符合题意；B、当截面与侧面平行时，截面就是长方形，故不符合题意；C、无论如何去截截面，截面的形状不可能是圆形．故符合题意；D、当截面与轴截面斜交时，得到的截面的形状可能是梯形，故不符合题意．故选：C．【点评】本题考查了截一个几何体的应用，主要考查学生的观察图形的能力、空间想象能力和动手操作能力．2．（2022秋•玄武区校级期末）用一个平面去截一个几何体，若截面（截出的面）的形状是四边形，则这个几何体可以是：①三棱柱；②三棱锥；③长方体；④圆柱，其中所有正确结论的序号是．【分析】根据三棱柱，三棱锥，长方体，圆柱的特征，分别分析出用一个平面去截该几何体时，可能得到的截面的形状是四边形．【解答】解：①用一个平面去截一个三棱柱，得到的图形可能是四边形；②用一个平面去截一个三棱锥，得到的图形可能是四边形；③用一个平面去截一个长方体，得到的图形可能是四边形；④用一个平面去截一个圆柱，得到的图形可能是四边形．故答案为：①②③④．【点评】本题考查了截一个几何体，截面的形状随截法的不同而改变，一般为多边形或圆，也可能是不规则图形，一般的截面与几何体的几个面相交就得到几条交线，截面就是几边形，因此，若一个几何体有几个面，则截面最多为几边形．3．（2022秋•礼泉县期末）用一个平面分别去截长方体，圆锥，三棱柱，圆柱，能得到截面是三角形的几何体有个．【分析】当截面的角度和方向不同时，圆柱体的截面无论什么方向截取圆柱都不会截得三角形．【解答】解：长方体沿体面对角线截几何体可以截出三角形；圆锥能截出三角形；三棱柱能截出三角形；圆柱不能截出三角形；所以截面可能是三角形的有3故答案为：3．【点评】本题考查了几何体的截面，掌握常见几何体的截面是解题的关键．4．（2022秋•吉州区期末）如图所示，用经过A、B、C三点的平面截去正方体的一角，变成一个新的多面体，若这个多面体的面数为m，棱数为n，则m+n＝．【分析】截去正方体一角变成一个多面体，这个多面体多了一个面，棱数不变，少了一个顶点．【解答】解：由图可得，多面体的面数是7；正方体有12条棱，被截去了3条棱，截面为三角形，增加了3条棱，故棱数不变．所以m+n＝7+12＝19．故答案为：19．【点评】本题考查了正方体的截面．明确正方体的面数，顶点数，棱的条数，形数结合，求出截去一个角后得到的几何体的面数，顶点数，棱的条数是解题的关键．5．（2022秋•茂南区期末）截一个几何体，截面的形状既与被截的几何体有关，还与截面的角度和方向有关．如图，下列几何体的截面是．【分析】根据圆柱和四棱柱的形状特点解答即可．【解答】解：用一个平面去截圆柱，截面形状是圆；用一个平面去截四棱柱，截面形状是长方形．故答案为：圆，长方形．【点评】此题考查了截一个几何体，截面的形状既与被截的几何体有关，还与截面的角度和方向有关，要熟练掌握各种几何图形．6．（2022秋•柳江区月考）如图，左面立体图形中四边形APQC表示平面截正方体的截面，请在右面展开图中画出四边形APQC的四条边．【分析】根据正方体的特征解答即可．【解答】解：截面的线在展开图中如右图的A﹣C﹣Q﹣P﹣A．【点评】此题考查正方体的展开图，解决此题的关键是抓住四边形APQC四个顶点所在的位置，再进一步确定四边形的四条边所在的平面就可容易地画出．7．（2022秋•金凤区校级月考）如图是一个长为4cm，宽为3cm的长方形纸片，将该长方形纸片绕一条边所在的直线旋转一周，然后用平面沿与AB平行的方向去截所得的几何体，求截面的最大面积（结果保留π）．【分析】长方形纸片绕一条边所在的直线旋转一周得到一个圆柱体，沿线段AB的方向截所得的几何体，计算截面比较即可得到最大面积．【解答】解：由题意可得，把长方形ABCD绕AB边所在的直线旋转一周，得到的几何体为圆柱，圆柱的底面半径为4cm，高为3cm，用平面沿与AB平行的方向去截所得的几何体，截面是长方形，所以截面的最大面积为4×2×3＝24（cm2）；由题可得，把长方形ABCD绕AD边所在的直线旋转一周，得到的几何体为圆柱，圆柱的底面半径为3cm，高为4cm，用平面沿与AB所以截面的最大面积为32×π＝9π（cm2）；因为9π＞24，所以截面的最大面积为9πcm2．【点评】本题主要考查的是截一个几何体，点、线、面、体，能够正确得到截面的图形是解题的关键．8．（2022秋•通川区期末）如图，用一个平面去截一个三棱柱，截面的形状可能是．①三角形②四边形③五边形④六边形【分析】根据三棱柱的截面形状判断即可．【解答】解：矩形：从三棱柱的顶面垂直截下去，就会出现一个矩形截面；三角形：从三菱柱的侧面平移截过去，就可以得到一个三角形的截面；梯形：从三棱柱的顶面斜着截取下去，就可以得到一个梯形截面；五边形：从三角形的顶面往下斜着截，但是必须经过5条线，就可以得到一个五边形截面．用一个平面去截一个三棱柱，截面的形状可能是：三角形，四边形，五边形，不可能是六边形，故答案为：①②③．【点评】本题考查了截一个几何体，熟练掌握三棱柱的截面形状是解题的关键．二．简单几何体的三视图（共8小题）9．（2022秋•大东区期末）下列几何体中，从下面观察看到的形状为三角形的是（）A．B．C．D．【分析】根据俯视图的定义判断即可．【解答】解：A．该圆柱的俯视图是圆，故本选项不合题意；B．该圆锥的俯视图是圆（带圆心），故本选项不合题意；C．该三棱柱的俯视图是三角形，故本选项符合题意；D．该正方体的俯视图是正方形，故本选项不合题意；故选：C．【点评】此题主要考查了简单几何体的三视图，正确把握观察角度得出正确视图是解题关键．10．（2022秋•丰润区期末）如图几何体中，从正面看（主视图）是长方形的是（）A．B．C．D．【分析】主视图是分别从物体正面看，所得到的图形．【解答】解：A图的主视图是等腰三角形，B图的主视图是长方形，C图的主视图是梯形，D图的主视图是圆形，故选：B．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．11．（2022秋•南平期末）如图，从上面看这个圆柱，看到的平面图形是．【分析】根据从上边看得到的图形是俯视图，可得答案．【解答】解：该几何体，从上面看到的平面图形是一个圆．故答案为：圆．【点评】本题考查了几何体的三视图，从上边看得到的图形是俯视图．12．（2022秋•禅城区期末）下列几何体中，①圆柱；②球；③棱锥；④圆锥；⑤长方体．从正面看图形是长方形的是．（填序号）【分析】从正面看图形得到是几何体的主视图，逐一分析解答即可．【解答】解：①圆柱的主视图是长方形，符合题意；②球的主视图是圆，不符合题意；③棱锥的主视图是三角形，不符合题意；④圆锥的主视图是三角形，不符合题意；⑤长方体的主视图是长方形，符合题意．故从正面看图形是长方形的是①⑤．故答案为：①⑤．【点评】本题考查了简单几何体的三视图，解题的关键是掌握常见几何体的三视图．13．（2022秋•丹徒区月考）如图所示，水平放置的长方体的底面是长为4cm、宽为2cm的长方形，它的主视图的面积为12cm2，则长方体的体积等于cm3．【分析】由主视图的面积＝长×高，长方体的体积＝主视图的面积×宽，得出结论．【解答】解：依题意，得长方体的体积＝12×2＝24（cm3）．故答案为：24．【点评】本题考查了简单几何体的三视图．关键是明确主视图是由长和高组成的．14．（2022秋•密云区期末）分别从正面、上面、左面观察下列物体，得到的平面图形完全相同的是（填写序号）．【分析】图①、图②、图③、图④分别是长方体，圆锥，正方体、圆柱，根据它们三视图的形状进行判断即可．【解答】解：图①、图②、图③、图④分别是长方体，圆锥，正方体、圆柱，长方体的三视图虽然都是长方形的，但它们的大小不相同，圆锥体的主视图、左视图是三角形的，而俯视图是圆形的，正方体的三视图都是正方形的，圆柱的主视图、主视图是长方形的，但俯视图是圆形的，因此从正面、上面、左面看所得到的平面图形完全相同的是正方体，故答案为：③．【点评】本题考查简单组合体的三视图，掌握简单组合体的三视图的形状是正确判断的前提．15．（2022秋•清河区校级期末）如图是由棱长都为1cm的6块小正方体组成的简单几何体．（1）请在方格中画出该几何体的三个视图．（2）如果在这个几何体上再添加一些小正方体，并保持主视图和左视图不变，最多可以再添加块小正方体，【分析】（1）根据简单组合体三视图的画法画出相应的图形即可；（2）在俯视图上相应位置备注出相应摆放的数目即可．【解答】解：（1）该几何体的主视图、左视图和俯视图如下：（2所以最多可以添加2个，故答案为：2．【点评】本题考查简单组合体的三视图，理解视图的意义是正确解答的前提．16．（2022秋•历下区期中）如图，若干个大小相同的小立方块搭成的几何体．（1）这个几何体由个小立方块搭成；（2）从正面、左面、上面观察该几何体，分别画出你所看到的几何体的形状图．【分析】（1）根据搭建组合体的形状，或根据“从上面看”所得到的图形相应位置上所摆放的小正方体的个数得出答案；（2）根据简单组合体三视图的画法画出相应的图形即可．【解答】解：由该组合体的“俯视图”相应位置上所摆放的小正方体的个数可得，1+3+1+1+2＝8（个），故答案为：8；（2）这个组合体的三视图如下：键．三．简单组合体的三视图（共8小题）17．（2022秋•公安县期末）如图是一个由5个相同的正方体组成的立体图形，从其左面看，得到的平面图形是（）A．B．C．D．【分析】找到从左面看的图形即可得出结果．【解答】解：从其左面看，得到的平面图形是：故选：C．【点评】本题考查三视图．熟练掌握从不同的方向观察几何体，确定三视图，是解题的关键．18．（2022秋•秀英区校级期末）如图所示的几何体的左视图是（）A．B．C．D．【解答】解：从左边看，是三个长方形组成的图形．故选：B．【点评】本题考查简单几何体的三视图，注意掌握从左边看得到的图形是左视图．19．（2022秋•高邮市期末）用三个大小不等的正方体拼成了一个如图所示的几何体，若该几何体的主视图、左视图和俯视图的面积分别表示为S1、S2、S3，则S1、S2、S3的大小关系是（用“＜”从小到大连接）．【分析】根据从正面看得到的图形是主视图，从上面看得到的图形是俯视图，从左面看得到的图形是左视图，根据边角面积的大小，可得答案．【解答】解：主视图的面积是三个正方形的面积，左视图是两个正方形的面积，俯视图是一个正方形的面积，故S3＜S2＜S1，故答案为：S3＜S2＜S1．【点评】本题考查了简单组合体的三视图，分别得出三视图是解题关键．20．（2022秋•汝州市期末）如图是用7块相同的小长方体搭成的几何体．若拿走一块长方体后，该几何体的主视图和左视图都没改变，则这块长方体的序号是．【分析】根据几何体的主视图和左视图的定义解答即可．【解答】解：若拿走一块长方体后，该几何体的主视图和左视图都没改变，则这块长方体的序号是⑤．故答案为：⑤．【点评】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“主视图疯狂盖，左视图拆违章”就更容易得到答案．21．（2022的小立方体摆成如图所示的几何体，从上面看这个几何体得到的平面图形的面积是．【分析】根据从上边看得到的图形是俯视图，可得答案．【解答】解：从上面看的平面图形是：有3列，从左到右正方形的个数分别为：1、2、1，所以从上面看这个几何体得到的平面图形的面积是4．故答案为：4．【点评】本题考查了简单组合体的三视图，从上边看得到的图形是俯视图．22．（2022秋•市中区期末）如图，请分别画出从正面、左面和上面观察该几何体看到的形状图．【分析】根据三视图的定义结合图形可得．【解答】解：如图所示：【点评】本题考查作图﹣三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．23．（2022秋•东平县校级期末）如图，在平整的地面上，用多个棱长都为2cm的小正方体堆成一个几何体．（1）共有个小正方体；（2）求这个几何体的表面积；（3）如果现在你还有一些棱长都为2cm的小正方体，要求保持俯视图和左视图都不变，最多可以再添加个小正方体．【分析】（1）根据拼图可直接得出答案；（2）求出主视图、主视图、俯视图的面积，再根据表面积的意义进行计算即可；（3）结合三视图，在俯视图上的相应位置添加相应数量的正方体，直至最多．【解答】解：（1）根据拼图可知，堆成如图所示的几何体需要10个小正方体，故答案为：10；（2）这个组合体的三视图如图所示：因此主视图的面积为2×2×7＝28（cm2），左视图为2×2×5＝20（cm2），俯视图的面积为2×2×7＝28（cm2），∴该组合体的表面积为（28+20+28）×2+2×2×4＝168（cm2），（3）在俯视图的相应位置摆放相应数量的小正方体，使其俯视图和左视图都不变，如图所示，所以最多可以添加5个，故答案为：5．【点评】本题考查简单组合体的三视图，理解视图的意义，掌握简单三视图的画法是正确解答的关键．24．（2022秋•吉州区期末）一个几何体由一些大小相同的小正方块儿搭建，如图是从上面看到的这个几何体的形状如图，小正方形的数字表示在该位置的小正方块儿的个数，请在网格中画出从正面和左面看到的几何体的形状图．【分析】根据主视图，左视图的定义画出图形即可．【解答】解：主视图，左视图如图所示：【点评】本题考查简单组合体的三视图，解题的关键是理解三视图的定义，属于中考常考题型．四．由三视图判断几何体（共5小题）25．（2022秋•鄄城县期末）如图①所示的组合几何体，它的下面是一个长方体，上面是一个圆柱．“左”或“俯”）；（1）图②和图③是它的两个视图，在横线上分别填写两种视图的名称（填“主”、（2）根据两个视图中的尺寸，计算这个组合几何体的表面积和体积．（结果保留π）【分析】（1）找到从正面和上面看所得到的图形即可，注意所有的看到的棱都应表现在视图中．（2）根据图形中的数据可知，长方体的长为8，宽为5，高为2，圆柱的底面直径为2，高为6，根据体积和表面积表示方法进行计算即可．【解答】解：（1）如图，故答案为：左，俯．（2）表面积为：（8×5+8×2+5×2）×2+2π×6＝132+12π，体积为：2×5×8+π×（2÷2）2×6＝80+π×1×6＝80+6π．答：这个组合几何体的表面积为132+12π，体积是80+6π．【点评】本题考查简单组合体的三视图，根据三视图得出相关数据，依据相关计算方法进行计算是得出正确答案的前提．26．（2023•东城区校级模拟）用3个同样的小正方体摆出的几何体，从三个方向看到的图形分别如图：这个几何体是（）A．B．C．D．【分析】根据三视图的得出小正方体摆出的几何体即可．【解答】解：由俯视图可知，小正方体摆出的几何体为：，故选：B．【点评】本题考查实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．27．一个几何体由若干个大小相同的小立方块搭成，从左边和上边看到的平面图形如图所示，则搭成这个几何体的小立方块的个数为．【分析】根据左面看与上面看的图形，得到俯视图解答即可．【解答】解：根据左视图和俯视图，这个几何体的底层有3个小正方体，第二层有1个小正方体，所以有3+1＝4个小正方体，故答案为：4．【点评】本题考查了由三视图判断几何体，也考查了对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就容易得到答案．28．（2022秋•驿城区校级期末）用若干大小相同的小正方体搭一个几何体，使得从正面和从上面看到的这个几何体的形状如图所示完成下列问题：（1）搭成满足如图所示的几何体最多需要个小正方体，最少需要个小正方体；（2）请在网格中画出用最多小正方体搭成的几何体的左视图．【分析】（1）在俯视图中，写出最多时，写出最少时，小正方体的个数，可得结论；（2）利用俯视图，结合主视图的特征，解决问题即可．【解答】解：（1）搭成满足如图所示主视图和俯视图的几何体最多需要：2+2+2+2+2＝10（个），最少需要1+2+1+1+2＝7（个）小正方体故答案为：10，7；（2）左视图如图所示．【点评】本题考查由三视图判断几何体，解题的关键是理解三视图的定义，属于中考常考题型．29．（2022秋•大竹县期末）如图是分别从正面、左面、上面观察一个几何体得到的图形，请解答以下问题：（1）这个几何体的名称为；（2）若从正面看到的是长方形，其长为10cm；从上面看到的是等边三角形，其边长为4cm，求这个几何体的侧面积．【分析】（1）根据三视图的知识，主视图以及左视图都是长方形，俯视图为三角形，故可判断出该几何体是三棱柱；（2）侧面积为3个长方形，它的长和宽分别为10cm，4cm，计算出一个长方形的面积，乘3即可．【解答】解：（1）这个几何体是三棱柱．故答案为：三棱柱；（2）三棱柱的侧面展开图形是长方形，长方形的长是等边三角形的周长，宽是三棱柱的高，所以三棱柱侧面展开图形的面积为：S＝3×4×10＝120（cm2）．答：这个几何体的侧面积为120cm2．【点评】本题主要考查由三视图确定几何体和求几何体的面积等相关知识，考查学生的空间想象能力．注意：棱柱的侧面都是长方形，上下底面是几边形就是几棱柱．【过关检测】一．选择题（共6小题）1．（2021秋•连州市期末）下列说法正确的是（）A．长方体的截面形状一定是长方形B．棱柱侧面的形状可能是一个三角形C．“天空划过一道流星”能说明“点动成线”D．圆柱的截面一定是长方形【分析】分别判断每个选项的对错即可．【解答】解：∵长方体的截面形状可能是长方形也可能是正方形，故A选项不符合题意，∵棱柱侧面的形状是长方形或正方形，故B选项不符合题意，∵“天空划过一道流星”能说明“点动成线”，说法正确，故C选项符合题意，∵圆柱的截面还可以是圆形，故D选项不符合题意，故选：C．【点评】本题主要考查点、线、面、体的知识，熟练利用几何直观得出正确结论是解题的关键．2．（2022•安阳一模）下列几何体的三视图不含矩形的是（）A．长方体B．圆柱C．圆锥D．三棱柱【分析】分别找出四个立体图形的三视图即可解答．【解答】解：A．长方体的三视图都是矩形，故不符合题意；B．正立的圆柱的主视图和左视图都是矩形，故不符合题意；C．正立的圆锥的俯视图是圆，主视图和左视图都是等腰三角形，故符合答题；D．正立的三棱柱的主视图和左视图都是矩形，故不符合题意，故选：C．【点评】本题考查了简单几何体的三视图，注意主视图、左视图、俯视图是分别从物体正面、左面、上面看，所得到的图形．3．（2022•五华区二模）由8化前后的两个几何体的左视图和俯视图都不改变，而主视图可能改变，则取走小正方体的方法共有（）A．4种B．5种C．6种D．7种【分析】根据主视图是从物体的正面看得到的视图，俯视图是从上面看得到的图形，左视图是左边看得到的图形，可得答案．【解答】解：如图，单独取走1或2或3或同时取走1和2或1和3或2和3，变化前后的两个几何体的左视图和俯视图都不改变，所以取走小正方体的方法共有6种，故选：C．【点评】本题考查了简单组合体的三视图，利用三视图的意义是解题关键．4．（2022•天府新区模拟）下列几何体中，截面形状不可能是圆的是（）A．B．C．D．【分析】根据每一个几何体的截面形状，即可判断．【解答】解：因为圆锥、圆柱、球的截面都可能是圆，三棱柱的截面只可能是多边形，不可能是圆，故选：D．【点评】本题考查了截一个几何体，熟练掌握每一个几何体的截面形状是解题的关键．5．（2021秋•井研县期末）如图，四个几何体分别为球体、三棱柱、圆柱体和长方体，这四个几何体中截面不可能是长方形的几何体是（）A．球体B．三棱柱C．圆柱体D．长方体【分析】根据球体、三棱柱、圆柱体和长方体的截面形状，即可判断．【解答】解：三棱柱、圆柱体和长方体的截面都有可能是长方形，球体的截面不可能是长方形，故选：A．【点评】本题考查了截一个几何体，熟练掌握球体、三棱柱、圆柱体和长方体的截面形状是解题的关键．6．（2021秋•碑林区校级期末）用一个平面去截下面几个几何体，截面不可能有圆的是（）A．圆锥B．圆柱C．棱柱D．球【分析】根据每一个几何体的截面形状判断即可．【解答】解：用一个平面去截几何体，圆锥，圆柱，球的截面都可能是圆，棱柱的截面只可能是多边形，不。

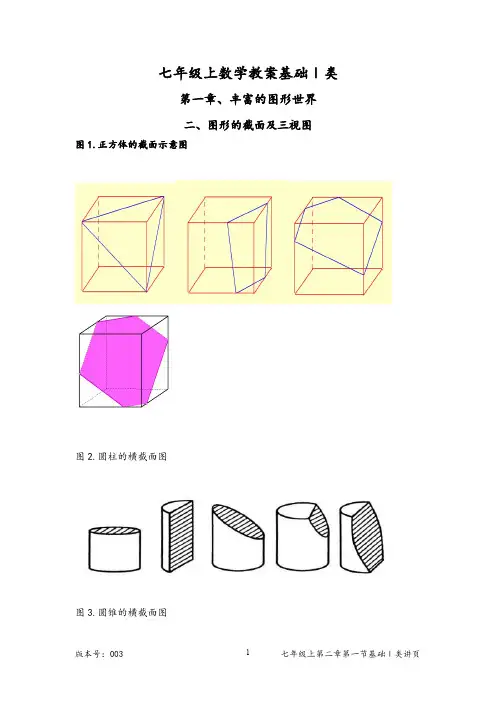

七年级上数学教案基础Ⅰ类第一章、丰富的图形世界二、图形的截面及三视图图1.正方体的截面示意图图2.圆柱的横截面图图3.圆锥的横截面图圆柱体圆锥体（一)、截一个几何体什么叫做截面？正方体、圆柱、圆锥等几何体的常见截面形状有哪些？（将几何体在切截过程中的面面相交得到的线描绘出来）正方体的所有截面中，最多是几边形？与正方体的面数有什么关系？（二）、简单物体的三视图什么叫做物体的三视图？三视图有什么实际意义？物体的三视图之间有什么关系？（三）、练习1：截一个几何体1.下列立体图形，充分发挥自己的想象力，可以截出什么样的截面来？2.有下列几何体：（1）圆柱；（2）正方体；（3）棱柱；（4）球；（5）圆锥；（6）长方体。

则这些几何体中截面可能是圆的有（）A、2种B、3种C、4种D、53.下列说法中，正确的是（）A、用一个平面去截一个圆锥，可以是椭圆B、棱柱的所有棱长都相等C、用一个平面去截一个圆柱体，截面可以是梯形D、用一个平面去截一个长方体截面不能是正方形4、正方体被一个平面所截，所得边数最多的多边形是（）A、四边形B、五边形C、六边形D、七边形5.如果用一个平面去截一个几何体，所得任意截面都是圆，则这个几何体是______.6.用一个平面去截长方体、三棱柱、圆柱和圆锥，其中不能截出三角形的几何体是.7.用一个平面截一个几何体，所截出的面如图1–18所示，共有四种形式，试猜想，该几何体可能是______.（四）、练习2：物体的三视图1.他们为什么会出现争执？漫画“6”与“9”主视图左视图俯视图2.下图中的主视图是（），俯视图是（），左视图是（）A B C3.如图，是从不同方向看同一物体所得到的视图，则该物体可能是（）A．三棱锥B．五棱柱C．五棱锥D．三棱柱4.如图所示是由几个相同的小正方形搭成的几何体的三视图，则搭成这个几何体的小正方体的个数是（）A．2个B．3个C．4个D．5个5.如图是由一些相同的小正方体构成的立体图形的三种视图．那么构成这个立体图形的小正方体有个。

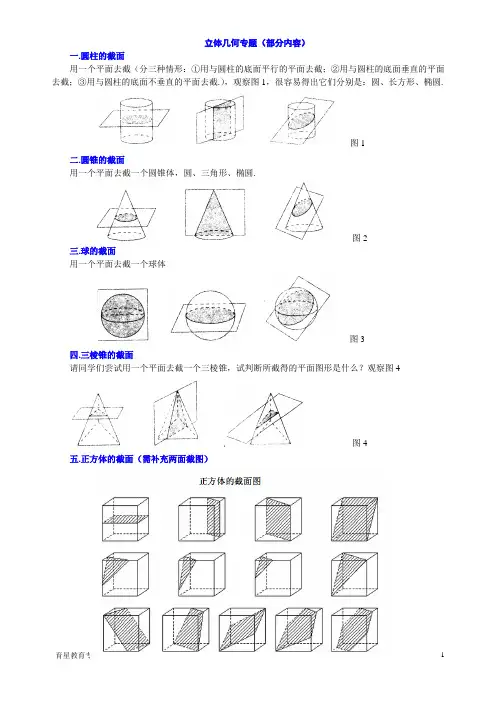

立体几何专题（部分内容）一.圆柱的截面用一个平面去截（分三种情形：①用与圆柱的底面平行的平面去截；②用与圆柱的底面垂直的平面去截；③用与圆柱的底面不垂直的平面去截.），观察图1，很容易得出它们分别是：圆、长方形、椭圆.图1二.圆锥的截面用一个平面去截一个圆锥体，圆、三角形、椭圆.图2三.球的截面用一个平面去截一个球体图3四.三棱锥的截面请同学们尝试用一个平面去截一个三棱锥，试判断所截得的平面图形是什么？观察图4图4五.正方体的截面（需补充两面截图）补充：三视图或投影经典考题公式：空间几何体的表面积棱柱、棱锥的表面积：各个面面积之和圆柱的表面积 ：222S rl r ππ=+ 圆锥的表面积：2Srl r ππ=+圆台的表面积：22S rl r Rl R ππππ=+++球的表面积：24SR π=扇形的面积公式2211=36022n R S lr r πα==扇形（其中l 表示弧长，r 表示半径，α表示弧度） 空间几何体的体积 柱体的体积 ：VS h =⨯底锥体的体积 ：13V S h =⨯底 台体的体积 ： 1)3V S S S S h =++⨯下下上上（ 球体的体积：343V R π=空间几何体的三视图和直观图：正俯长相等、正侧高相同、俯侧宽一样正视图：光线从几何体的前面向后面正投影，得到的投影图。

侧视图：光线从几何体的左边向右边正投影，得到的投影图。

俯视图：光线从几何体的上面向右边正投影，得到的投影图。

1、线线平行的判断：（1）、平行于同一直线的两直线平行。

（3）、如果一条直线和一个平面平行，经过这条直线的平面和这个平面相交，那么这条直线和交线平行。

（6）、如果两个平行平面同时和第三个平面相交，那么它们的交线平行。

（12）、垂直于同一平面的两直线平行。

2、线线垂直的判断：（7）、在平面内的一条直线，如果和这个平面的一条斜线的射影垂直，那么它也和这条斜线垂直。

（8）、在平面内的一条直线，如果和这个平面的一条斜线垂直，那么它和这条斜线的射影垂直。

29.2 三视图1.三视图概念：物体的正投影从一个方向反映了物体的形状和大小，为了全面地反映一个物体的形状和大小，我们常常再选择正面和侧面两个投影面，画出物体的正投影。

如图 (1)，我们用三个互相垂直的平面作为投影面，其中正对着我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面.一个物体(例如一个长方体)在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图，在水平面内得到的由上向下观察物体的视图，叫做俯视图;在侧面内得到由左向右观察物体的视图，叫做左视图.如图(2)，将三个投影面展开在一个平面内，得到这一物体的一张三视图(由主视图，俯视图和左视图组成).三视图中的各视图，分别从不同方面表示物体，三者合起来就能够较全面地反映物体的形状.三视图中，主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高.左视图与俯视图表示同一物体的宽，因此三个视图的大小是互相联系的.画三视图时.三个视图要放在正确的位置.并且使主视图与俯视图的长对正，主视图与左视图的高平齐.左视图与俯视图的宽相等画三视图的注意点：1、画一个立体图形的三视图时要考虑从某一个方向看物体获得的平面图形的形状和大小，不要受到该方向的物体结构的干扰。

2、在画三视图时，三个三视图不要随意乱放，应做到俯视图在主视图的下方，左视图在主视图的右边，三个视图之间保持：长对正，高平齐，宽相等。

典型例题例1.画出下图所示的一些基本几何体的三视图.分析:画这些基本几何体的三视图时，要注意从三个方面观察它们.具体画法为:1.确定主视图的位置，画出主视图;2.在主视图正下方画出俯视图，注意与主视图“长对正”。

3.在主视图正右方画出左视图.注意与主视图“高平齐”，与俯视图“宽相等”.解：例2.画出如图所示的支架(一种小零件)的三视图.分析:支架的形状，由两个大小不等的长方体构俯视图左视图主视图成的组合体.画三视四时要注意这两个长方体的上下、前后位置关系.解:如图29.2-7是支架的三视图例3.右图是一根钢管的直观图，画出它的三视图分析.钢管有内外壁，从一定角度看它时，看不见内壁.为全面地反映立体图形的形状，画图时规定;看得见部分的轮廓线画成实线.因被其他那分遮挡而看不见部分的轮廓线画成虚线.解:图如图29.2-7是钢管的三视图，其中的虚线表示钢管的内壁.例4．如图所示图形是一个多面体的三视图，请根据视图说出该多面体的具体名称。

数学知识点：空间几何体的三视图_知识点总结光由一点向外散射形成的投影叫做中心投影，其投影的大小随物体与投影中心间距离的变化而变化。

平行投影：在一束平行光线照射下形成的投影叫做平行投影。

在平行投影中，投影线正对着投影面时，叫做正投影，否则叫做斜投影。

空间几何体的三视图：光线从几何体的前面向后面正投影，得到投影图，叫做几何体的正视图；光线从几何体的左面向右面正投影，得到投影图，叫做几何体的侧视图；从几何体的上面向下面正投影，得到投影图,高考地理，叫做几何体的俯视图。

几何体的正视图、侧视图、俯视图统称为几何体的三视图。

注：正视图反映了物体上下、左右的位置关系，即反映了物体的高度和长度；俯视图反映了物体左右、前后的位置关系，即反映了物体的长度和宽度；侧视图反映了物体上下、前后的位置关系，即反映了物体的高度和宽度。

平行投影与中心投影的区别和联系:①平行投影的投射线都互相平行，中心投影的投射线是由同一个点发出的．如图所示，②平行投影是对物体投影后得到与物体等大小、等形状的投影；中心投影是对物体投影后得到比原物体大的、形状与原物体的正投影相似的投影．③中心投影和平行投影都是空间图形的基本画法，平行投影包括斜二测画法和三视图．中心投影后的图形与原图形相比虽然改变较多，但直观性强，看起来与人的视觉效果一致，最像原来的物体．④画实际效果图时，一般用中心投影法，画立体几何中的图形时一般用平行投影法．画三视图的规则:①画三视图的规则是正侧一样高，正俯一样长，俯侧一样宽．即正视图、侧视图一样高，正视图、俯视图一样长，俯视图、侧视图一样宽;②画三视图时应注意：被挡住的轮廓线画成虚线，能看见的轮廓线和棱用实线表示，不能看见的轮廓线和棱用虚线表示，尺寸线用细实线标出；D表示直径，R表示半径；单位不注明时按mm计;③对于简单的几何体，如一块砖，向两个互相垂直的平面作正投影，就能真实地反映它的大小和形状．一般只画出它的正视图和俯视图（二视图）．对于复杂的几何体，三视图可能还不足以反映它的大小和形状，还需要更多的投射平面．。

七年级苏教版数学复习要点考点专题四：立体图形及三视图知识点一常见立体图形1．立体图形与平面图形①有些几何图形（如长方体、正方体、圆柱、圆锥、球等）的各部分不都在同一平面内，它们是立体图形．②有些几何图形（如线段、角、三角形、长方形、圆等）的各部分都在同一平面内，它们是平面图形．3．常见立体图形的分类曲面体圆柱、圆锥、球体按是否有顶点是棱柱、棱锥、圆锥否圆柱、球体总结：在对几何体分类时首先确定分类的标准，分类标准不同，结果也就不同，不论选择哪种分类标准，都要做到不重、不漏.4、点、线、面、体体：长方体、正方体、圆柱、圆锥、球、棱柱、棱锥都是几何体，几何体也称体．面：包围着体的是面．面有平面和曲面两种．线：面和面相交的地方形成线．点：线和线相交的地方是点．用运动的观点来看：点动成线、线动成面、面动成体．例1（中山区期末）三角形ABC绕BC旋转一周得到的几何体为()A．B．C．D．【解答】解：由图形的旋转性质，可知ABC旋转后的图形为C，故选：C．例2（邳州市期末）如图，在下列图形中，绕铅垂线旋转一周可得到如图所示几何体的是()A．B．C．D．【解答】解：A、是直角梯形绕高旋转形成的圆台，故A正确；B、是直角梯形绕底边的腰旋转形成的圆柱加圆锥，故B错误；C、绕直径旋转形成球，故C错误；D、绕直角边旋转形成圆锥，故D错误．故选：A．例3（皇姑区期末）下面是一个正方体，用一个平面去截这个正方体截面形状不可能为下图中的()A．B．C．D．【解答】解：无论如何去截，截面也不可能有弧度，因此截面不可能是圆．故选：D．知识点二几何体的表面展开图1．展开图：有些几何体的表面可以展开成平面图形，这个平面图形称为相应几何体的表面展开图.2．常见立体图形的平面展开图（1）圆柱的表面展开图是两个相同的圆面和一个长方形组成的；（2）圆锥的表面展开图是由一个圆面和一个扇形组成的；（3）棱柱的表面展开图是由两个相同的多边形和一个长方形组成的，侧面展开图是一个长方形。

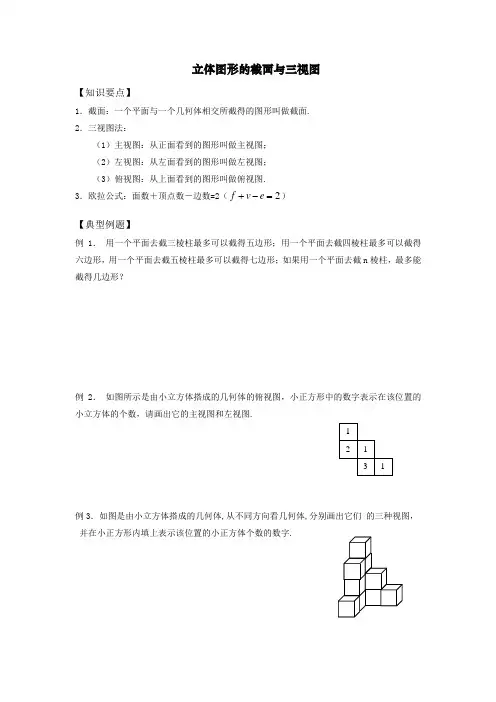

立体图形的截面与三视图【知识要点】1．截面：一个平面与一个几何体相交所截得的图形叫做截面. 2．三视图法：（1）主视图：从正面看到的图形叫做主视图； （2）左视图：从左面看到的图形叫做左视图； （3）俯视图：从上面看到的图形叫做俯视图. 3．欧拉公式：面数＋顶点数－边数=2（2=-+e v f ）【典型例题】例1． 用一个平面去截三棱柱最多可以截得五边形；用一个平面去截四棱柱最多可以截得六边形，用一个平面去截五棱柱最多可以截得七边形；如果用一个平面去截n 棱柱，最多能截得几边形？例2． 如图所示是由小立方体搭成的几何体的俯视图，小正方形中的数字表示在该位置的小立方体的个数，请画出它的主视图和左视图.例3．如图是由小立方体搭成的几何体,从不同方向看几何体,分别画出它们 的三种视图， 并在小正方形内填上表示该位置的小正方体个数的数字.例4．用小方块搭成的一个几何体，从不同的方向观察得到三视图如图所示，试确定该几何体用了多少块小方块.主视图左视图例5. 用小立方块搭成一个几何体，使它的主视图和俯视图如下图所示，这样的几何体只有一种吗？它最多需要多少个小立方体？最少需要多少个立方体？如何摆放？【初试锋芒】1. 三棱柱的表面展开图是________形和_________形2. 一个平面去截一个正方体，截面的形状不可能是（）A．长方形B．三角形C．梯形D．七边形3. 正方体的截面中，边数最多的多边形是（）A．四边形B．五边形C．六边形D．七边形4. 把一个正方体截去一个角剩下的几何体最多有（）A．4个面B．5个面C．6个面D．7个面5. 如图所示．是一个几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，那么这个几何体的主视图和左视图是（）6. 在下列立体图形中，不属于多面体的是（）A．正方体B．三棱柱 C．长方体 D．圆锥体7. 下图是一些立体图形的三视图，请在括号内填上立体图形的名称.8.请画出图中几何体的主视图、左视图、俯视图.9.一些正方体的积木堆在桌上，从前、左两个方向看去，看到的主视图、左视图都如图1所示，从上面看下去，看到的俯视图如图2所示.试求该物体由几个小正方体组成？22 112 11B22 112 221 212 11C22 123D2 12俯视图图1 图2 从10.下图是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示该位置 小立方块的个数，请画出这个几何体的主视图和左视图.【大显身手】1．用一个平面去截一个几何体,截出的面叫 .2．用一个平面去截一个几何体,如果截面是梯形,那么这个几何体可能为 3．如图是11个小立方体搭成的几何体,从不同方向看几何体,分别画出它们 的三种视图，并在小正方形内填上表示该位置的小正方体个数的数字.4．如图是小立方体搭成的几何体的俯视图，小正方形中的数字表示在该位置 的小立方块的个数，请你画出它们的主视图与左视图.。

第四章第2课立体图形的三视图(1)-七年级上册初一数学（人教版）一、引言本课主要介绍了立体图形的三视图。

在现实生活中，我们经常会遇到各种立体图形，比如立方体、长方体、圆柱体等等，而了解这些图形的三视图对我们理解和构造立体图形有重要的帮助。

本文将详细介绍立体图形的三视图的概念及其应用，帮助学生更好地理解和掌握立体图形的表达方式。

二、立体图形的三视图概念1. 什么是立体图形的三视图立体图形的三视图指的是一个立体图形在三个不同方向上的投影。

通常，我们可以将一个立体图形的三视图分别绘制在前视图、顶视图和侧视图上，以便更好地展示出其外观和尺寸。

2. 前视图、顶视图和侧视图的定义•前视图：立体图形在正对着它的方向上的投影视图，从正方向观察，是立体图形的正面视图。

•顶视图：立体图形在上方向的投影视图，从上方向观察，是立体图形的俯视图。

•侧视图：立体图形在侧面方向的投影视图，从一侧方向观察。

在绘制三视图时，我们一般按照一定的规则来绘制，以保证准确性和一致性。

三、绘制立体图形的三视图步骤绘制立体图形的三视图一般可以按照以下步骤进行：1. 确定各个视图的位置在绘制三视图之前，首先需要确定每个视图在纸上的位置。

一般来说，我们可以将前视图绘制在最上方，顶视图绘制在左侧，侧视图绘制在右侧，以保证三视图之间的关系清晰可见。

2. 绘制前视图在绘制前视图时，我们需要根据实际立体图形的形状和尺寸，在纸上垂直绘制图形的每个面。

可以用实线表示实际可见的支撑面，用虚线表示实际不可见的支撑面。

3. 绘制顶视图在绘制顶视图时，我们需要将立体图形向下投影至纸面上。

同样，可以用实线表示可见的支撑面，用虚线表示不可见的支撑面。

需要注意的是，顶视图在水平方向上的尺寸要与前视图保持一致。

4. 绘制侧视图在绘制侧视图时，我们将立体图形向左或向右投影至纸面上。

同样，用实线表示可见的支撑面，用虚线表示不可见的支撑面。

需要注意的是，侧视图在水平方向上的尺寸要与前视图和顶视图保持一致。

第二讲截面与三视图（一）截一个几何体截面：用一个平面去截一个几何体，截出的面叫做截面。

（1）用一个截面去截长方体或正方体，截面可能是等腰三角形、等边三角形、但不可能是三角形，也可能是正方形，长方形，梯形，五边形等，最多可截得边形。

可能出现：锐角三角形，等边、等腰三角形；正方形，长方形，平行四边形，菱形，不等腰梯形，等腰梯形；五边形；六边形，正六边形。

不可能出现：钝角、直角三角形，直角梯形，正五边形，七边形或更多变形（2）用一个截面去截圆柱，截面可能是正方形，长方形，圆或椭圆。

（3）用一个截面去截圆锥，截面可能是等腰三角、圆、抛物线形或椭圆。

（4）三棱锥的截面可以是三角形、长方形、四边形。

其中四边形可以是特殊的矩形、梯形。

截面的形状多为圆和多边形，也可能是不规则图形，一般与下面两点有关：（1）几何体的形状；（2）切截的方向和角度一般的，截面与几何体的几个面相交，就得到几条交线，截面与平面相交就得到几边形;截面与曲面相交，得到曲线，截面是圆或不规则图形。

（二）从三个不同方向观察物体我们从不同方向观察物体时，从正面看到的图形叫做主视图，从左边看到的图形叫做左视图，从上面看到的视图叫做俯视图。

典型例题讲解：例1.用一个平面去截圆锥，截面图形不可能是（）A．B．C．D．例2.把正方体的八个角切去一个角后，余下的图形有（）条棱．A．12或15B．12或13C．13或14D．12或13或14或15例3.如图所示的正方体，用一个平面截去它的一个角，则截面不可能是（A．锐角三角形B．等腰三角形C．等腰直角三角形D．等边三角形例4.如图，由三个小立方体搭成的几何体的俯视图是（）A．B．C．D．例5.如图是某几何体的三视图，其侧面积（）A．6B．4πC．6πD．12π例6.如图是几个相同的小正方体搭成的几何体的两种视图，则搭成这个几何体的小正方体的个数是（）A．7B．6C．5D．4例7.如图所示，几何体是由一些大小相同的小正方体组成，其三视图中面积最小的是（）A．主视图B．左视图C．俯视图D．都一样例8.如图是一个由相同小正方体搭成的几何体俯视图，小正方形中的数字表示在该位置上的小正方体的个数，则这个几何体的主视图是（）A．B．C．D．随堂练习：1（易）．一个平面截圆柱，则截面形状不可能是（）A．圆B．三角形C．长方形D．梯形2（易）．给出以下四个几何体，其中不能截出圆的几何体是（）A．球B．圆锥C．正方体D．圆柱3（易）．用平面去截下列几何体，不能截出三角形的是（）A．B．C．D．4（易）．用平面去截如图所示的三棱柱，截面形状不可能是（）A．三角形B．四边形C．五边形D．六边形5（易）．用一个平面分别去截：①球；①四棱柱；①圆锥；①圆柱；①正方体．截面可能是三角形的有（）A．4个B．3个C．2个D．1个6（易）．用一个平面去截一个几何体，不能截得三角形截面的几何体是（）A．圆柱B．圆锥C．三棱柱D．正方体7（易）．用平面去截下列几何体，截面的形状不可能是圆的几何体是（）A．球B．圆锥C．圆柱D．正方体8（易）.如图所示的几何体的主视图是（）A．B．C．D．9（易）．如图是一个几何体的三视图，则这个几何体的全面积是（）A．14πB．24πC．26πD．36π10（中）.下图是由大小一样的小正方块摆成的立体图形的三视图，它共用多少个小正方块摆成（）A．5B．8C．7D．611（中）．由一些完全相同的小立方块搭成的几何体的主视图、俯视图如图所示，那么搭成这个几何体最少用的小立方块的个数是（）A．8B．7C．6D．512（中）．某物体的展开图如图，它的左视图为（）A．B．C．D．13（难）．如图，是一个几何体的三视图，根据图中标注的数据可求得这个几何体的体积为（）A．24πB．32πC．36πD．48π14（难）．如图，上下底面为全等的正六边形礼盒，其正视图与侧视图均由矩形构成，正视图中大矩形边长如图所示，侧视图中包含两全等的矩形，如果用彩色胶带如图包扎礼盒，所需胶带长度至少为（）A．320cm B．395.24cm C．431.77cm D．480cm15（中）．在一仓库里堆放着若干个相同的正方体货箱，仓库管理员将这堆货箱的三视图画了出来，如图所示，则这堆正方体货箱共有（）A．9箱B．10箱C．11箱D．12箱16（中）．用若干个小立方块搭一个几何体，使得它的左视图和俯视图如图所示，则所搭成的几何体中小立方块最多有（）A．15个B．14个C．13个D．12个17（难）．一个几何体是由一些大小相同的小正方块摆成的，其主视图与俯视图如图所示，则组成这个几何体的小正方块最多有（）A．7个B．6个C．5个D．4个18（难）．若干桶方便面摆放在桌子上，如图所示是它的三视图，则这一堆方便面共有（）A．6桶B．7桶C．8桶D．9桶19（难）如图①是圆柱被一个平面斜切后得到的几何体，请类比梯形面积公式的推导方法（如图①），推导图①几何体的体积为．（结果保留π）。

图形推理-空间类（截面图、三视图）（讲义）启智职教的店考点一：三视图1.（2014 国考）从所给四个选项中，选择最合适的一个填入问号处，使之呈现一定的规律性。

2.（2014 河北）下面四个选项中，符合左边立体图形的俯视图和左视图的是：3.（2018 山东）下面四个选项中，符合左边立体图形的俯视图和左视图的是：4.（2018 国考）左图为给定的多面体，从任一角度观看，下面哪一项不可能是该多面体的视图？考点二：截面图1.（2013 国考）一立方体如图所示从中挖掉一个圆锥体，然后从任意面剖开，下面哪一项不可能是该立方体的截面？2.（2017 联考）如图所示，立方体上叠加圆柱体再打通一个圆柱孔，然后从任意面剖开，下面哪一项不可能是该立体图形的截面？3.（2015 国考）一正方体如下图所示切掉了上半部分的 3/4。

现在从任意面剖开，下列哪一项不可能是该多面体的截面？4.（2017 河南）左图是给定的立体图形，将其从任一面剖开，下面哪一项不可能是该立体图形的截面？考点三：立体拼合1.（2014 国考）下图中的立体图形①是由立体图形②、③和④组合而成，下列哪一项能够填入问号处：2.（2016 国考）①、②、③、④为四个多面体零件，问 A、B、C、D 四个多面体零件中的哪一个与①、②、③、④中的任一个都不能组成长方体？图形推理-空间类（截面图、三视图）（讲义）空间类：三视图、截面图、立体拼合【注意】1.本节课是空间类的专项课。

2.空间类：除了六面体，还有三视图、截面图、立体拼合，三种题型的正确率偏低，感觉无从下手，因此设置学霸养成课，讲解这三种题型。

三视图题型判定：b.从所给四个选项中，选择最合适的一个填入问号处，使之呈现一定规律性： a.下面四个选项中，符合左边立体图形的俯视图和左视图的是：【注意】三视图的题型判定：1.明显的题目：提问方式为“符合左边立体图形的俯视图和左视图”，直接问“俯视图、左视图”等。

2.比较隐晦的题目：提问方式中不提及“俯视图、左视图”等字样，可以根据图形识别。

北师大版数学九年级上册《由三视图确定立体图形》教案一. 教材分析《由三视图确定立体图形》这一节的内容，主要让学生掌握利用三视图来确定立体图形的方法，培养学生的空间想象力。

此节内容是九年级上册数学的一个重要组成部分，是在学生已经掌握了平面几何和立体几何的基本知识的基础上进行教学的。

通过这一节的学习，让学生能够从三维空间回到二维平面，再从二维平面想象出三维空间，从而提高学生的空间思维能力。

二. 学情分析九年级的学生已经具备了一定的空间想象能力，对立体几何的基本知识也有所了解。

但是，由于年龄和认知水平的限制，学生在处理复杂的三视图问题时，可能会感到困惑和困难。

因此，在教学过程中，教师需要耐心引导学生，逐步让学生掌握三视图的确定方法。

三. 教学目标1.让学生掌握利用三视图确定立体图形的方法。

2.培养学生的空间想象能力和思维能力。

3.提高学生解决实际问题的能力。

四. 教学重难点1.重点：让学生掌握利用三视图确定立体图形的方法。

2.难点：如何培养学生空间想象能力，让学生能够从三视图想象出立体图形。

五. 教学方法1.采用问题驱动的教学方法，引导学生主动探究。

2.利用多媒体辅助教学，为学生提供丰富的空间形象。

3.采用小组合作学习，让学生在讨论中共同解决问题。

4.注重个体差异，因材施教，使每个学生都能在课堂上得到锻炼和提高。

六. 教学准备1.多媒体教学设备。

2.立体图形模型。

3.三视图图片。

4.练习题。

七. 教学过程1.导入（5分钟）教师通过提问方式，引导学生回顾立体几何的基本知识，为新课的学习做好铺垫。

例如：“同学们，我们已经学过哪些立体图形？它们有什么特点？”2.呈现（10分钟）教师利用多媒体展示各种立体图形的三视图，让学生直观地感受三视图与立体图形之间的关系。

同时，教师提出问题，引导学生思考。

例如：“请大家观察这些立体图形的三视图，它们是如何反映立体图形的特征的？”3.操练（10分钟）教师学生进行小组合作学习，让学生通过观察、讨论，尝试利用三视图确定立体图形。

立体图形的裁截及三视图第1部分重难点分析、知识图解1.学习重点：掌握立体图形的特征，能判断用平面去截几何体时截面的形状，能从不同的角度看立体图形。

学习重难点：发展空间概念，在平面图形与立体图形的转换中丰富几何直觉。

2.知识图解：图解1：截面用一个平面去截一个几何体，截出的面叫截面。

由几何体的形状如：用平面截长方体时，截面的形状可能是长方形截一个推断截面形状或三角形等；用平面截圆柱时，截面的形状可能是几何体圆或长方形。

由截面形状推断如截面的形状是三角形，原几何体可能是三原几何体的形状棱柱或长方体或正方体；截面的形状是圆，原几何体可能是圆柱、圆锥等图解2：已知一个形状简单的物体，画出从从不同的方向看同一个物体正面、左面和上面看这个物体时分从不同的方看到的形状不一定相同，从分别看到的图形。

向看物体同一个方向看不同的物体，已知从正面、左面和上面看一个形看到的形状可能相同。

状简单时分别看到的图形，猜想这个物体的形状。

第2部分教材详解知识点一、用平面截几何体概念：用一个平面去截一个几何体，截出的面叫做截面。

例1如图所示是一个正方体，如果用一个平面去截这个截这个正方体，解答下列各题。

（1）截面的形状可能是三角形、长方形吗？如果能，请分别在图1、图2画出其中的一种截法。

（2）截面的形状可能是梯形、五边形、六边形吗？如果能，请分别在图3、图4画出其中的一种截法。

（3）截面的形状可能是圆形吗？为什么？图1 图2 图3 图4 知识点二、由截面形状猜想原几何体的形状例2一个几何体被一个平面所截后得到的截面是一个圆，请你猜测这个几何体的形状并画出其图形。

名称正方体长方体三棱柱圆柱圆锥球实物图从正面看从左面看从上面看☉例3在常见的几何体正方体、长方体、棱锥、圆柱、圆锥、球中，从正面看时看到的图形都是三角形；从左面看时看到的图形都是长方形；从上面看时看到的图形都是圆；分别从正面、左面、上面看时看到的图形都相同。

知识点四、画出从不同的方向看一个物体时看到的图形例4 观察一节干电池，请你画出从正面、左面、上面看这节电池时分别看到的图形。

大话庐山真面目——立体图形的切截与视图姓名：成绩：【要点提示】1．截面：一个平面与一个几何体相交所截得的图形叫做截面。

2．三视图法：（1）主视图：从正面看到的图形叫做主视图；（2）左视图：从左面看到的图形叫做左视图；（3）俯视图：从上面看到的图形叫做俯视图。

3．多边形：在平面内，由一些线段首尾顺次相接组成的图形叫做多边形。

三角形、四边形、五边形、六边形等都是多边形。

4．欧拉公式：顶点数＋面数－边数=2【典型例题】例1．用一个平面去截一个正方体，可能出现哪些图形。

例2．用一个平面去截三棱柱最多可以截得五边形；用一个平面去截四棱柱最多可以截得六边形，用一个平面去截五棱柱最多可以截得七边形；如果用一个平面去截n个棱柱，最多能截得几边形？例3．如图所示是由小立方体搭成的几何体的俯视图，小立方体的数字表示在该位置的小立方体的个数，请画出它的主视图和左视图。

例4．用小方块搭成的一个几何体，从不同的方向观察得到三视图如图所示，试确定该几何体用了多少块小方块。

例5．用小立方块搭成一个几何体，使它的正视图和俯视图如下图所示，这样的几何体只有一种吗？它最多需要多少个小立方体？最少需要多少个立方体？如何摆放？【冲刺练习】1．一个平面去截一个正方体，截面的形状不可能是（ ）A ．长方形B ．三角形C ．梯形D ．七边形2．三棱柱的表面展开图形是________形和_________形。

3．正方体的截面中，边数最多的多边形是（ ）A ．四边形B ．五边形C ．六边形D ．七边形4．把一个正方体截去一个角剩下的几何体最多有（ ）A ．4个面B ．5个面C ．6个面D ．7个面5．如图所示．是一个几何体的俯视图，小正方形中的数字表示在该位置小正方块的个数，那么这个几何体的主视图和左视图是（ ）。

6．在下列立体图形中，不属于多面体的是（ ）A ．正方体B．三棱柱C ．长方体D ．圆锥体7.球体的三视图是( )主视图左视图俯视图图2-2AB C D图2-13A.球体的三视图是B.三个圆且其中一个圆包括圆心C ．两个圆和一个半圆弧8．图4-11中的长方体的三视图是（ ） A 三个正方形B 三个一样大的长方形C 三个大小不一样的长方形但其中可能有两个大小一样。

三视图、截面图、立体拼合解题技巧（讲义）启智职教的店一、三视图1.下面四个选项中，符合左边立体图形的俯视图和左视图的是：2.左边为给定的立体图形，右边哪项是该立体图形的俯视图和主视图？3.左图为给定的多面体，从任一角度观看，下面哪一项不可能是该多面体的视图？4.请从所给的这几个选项中，选择最合适的一个填在问号处，使之呈现一定的规律：二、截面图1.从一个圆柱体中挖去一个圆柱体和一个圆锥体，得到的立体图形如左图所示。

则右边不可能是它的截面的是（）。

2.左图给定的是在立方体中挖掉两个圆锥体的立体图形，将该立体图形从任一面剖开，右边哪一项不可能是该立体图形的截面？3.左图为给定的立体，从任意角度剖开，右边哪一项不可能是它的截面图？4.左图是给定的立体图形，将其从任一面剖开，右边哪一项不可能是该立体图形的截面？三、立体拼合1.正方形切掉一块后剩余部分如下图左侧所示，右侧哪一项是其切去部分的形状？2.下图所示的多面体为 20 个一样的小正方体组合而成，问①、②和以下哪个多面体可以组合成该多面体？3.下图为同样大小的正方体堆叠而成的多面体正视图和后视图。

该多面体可拆分为①、②、③和④共 4 个多面体的组合，问下列哪一项能填入问号处？三视图、截面图、立体拼合解题技巧（笔记）【注意】1.本节课讲解“空间类”中的三大题型，分别为三视图、截面图和立体拼合。

上述为国考近 5 年“空间类”考点分布及正确率统计，按照趋势，2020 年国考考查立体拼合的概率很大，剩余的 1 道题，截面图题的考频更高。

若为立体拼合和三视图的组合，2 道题可以做到全对。

若为立体拼合和截面图的组合，至少要对 1 道题，因为截面图题有一定难度。

2.对于每年必考的立体拼合而言，正确率很高，而 2019 年只有 40.29%的正确率，该题目本节课会进行讲解，讲解后基本能够全对，没有难度，不考查拼合，而是考查选项的技巧问题。

本节课要将重点放在截面图和立体拼合，三视图相对比较简单，节奏会偏快。
