SCART接口功能脚定义

STB=set top box 机顶盒1.RF（Radio Frequency）RF射频端子是最早在电视机上出现的，也是目前家庭有线电视采用的接口模式。

成像原理：将视频信号(CVBS)和音频信号(Audio)相混合编码后，输出然后在显示设备内部进行一系列分离/ 解码的过程输出成像。

传输信号：模拟音视频信号优点：接口简单，成本低，传输距离远（＞100m）。

缺点：由于步骤繁琐，且音视频混合编码会互相干扰，所以它的输出质量也是最差的。

我司的RF调制器（21-69CH）也采用此种接口，常用调制器有两个端口：天线输入和TV输出，其输出制式有PAL 、NTSC、SECAM其主要不良现象有：TV无输出、条纹、图像发白、噪音等。

2.CVBS(Composite Video Broadcast Signal)复合视频信号，最简单、最原始的视频接口，也就是通常所称的RCA（标准视频输入）接口。

传输的是复合视频信号，传输介面是一根普通的视频线。

黄色的为视频信号，白色的为左声道音频信号，红色的为右声道音频信号。

传输信号：模拟音视频信号优点：传输方便、设备结构简单、成本低，成为目前电视设备上应用最广泛的接口。

缺点：由于A V接口是将亮度信号和色度信号采用频谱间置方法复合在一起的，传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/色分离和色度解码才能成像，所以亮色串扰、清晰度低的问题是没法解决的，一般来说只适合用在低清晰度视频信号上。

3.S-Video(Separate Video)也有人称为Supper Video，二分量视频接口。

它将色度信号C 和亮度信号Y进行分离，再分别以不同的通道进行传输，通常采用标准的4芯(不含音效) 或者扩展的7芯( 含音效)接口。

传输信号：模拟视频信号优点：采用亮色分离，使用独立的传输通道，在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。

解放圆头诊断接口定义解放圆头诊断接口定义简介：解放圆头诊断接口是针对汽车行业的一种诊断系统，通过该接口可以对解放圆头车辆进行全面的故障检测、数据读取和参数调整等操作。

该接口的定义包括了各种接口方法和数据结构，能够满足解放圆头车辆的诊断需求，并且能够与其他设备和系统进行交互。

1.接口功能：解放圆头诊断接口定义了一系列功能函数，用于完成解放圆头车辆的诊断操作。

这些功能函数包括但不限于：-诊断：通过该函数可以对车辆进行故障检测和诊断，获取车辆的故障码和诊断结果等信息。

-数据读取：通过该函数可以读取车辆的实时数据，如发动机转速、车速、温度等参数。

-参数调整：通过该函数可以对车辆的某些参数进行调整，如发动机转速的上限、制动灵敏度等。

2.接口方法：解放圆头诊断接口定义了一系列方法，用于完成诊断操作。

这些方法包括但不限于：-初始化：该方法用于初始化诊断系统，包括初始化硬件设备、建立通信连接等。

-开始诊断：该方法用于开始进行诊断操作，可以设置相关参数和选项。

-停止诊断：该方法用于停止当前的诊断操作。

-获取故障码：该方法用于获取车辆的故障码信息，可以获取具体的故障码和故障描述等。

-清除故障码：该方法用于清除车辆的故障码，将车辆置于正常状态。

-读取数据：该方法用于读取车辆的实时数据，可以获取车辆各个传感器的数值。

-调整参数：该方法用于对车辆的某些参数进行调整，可以修改一些设置和配置。

3.数据结构：解放圆头诊断接口定义了一系列数据结构，用于存储和传输诊断数据。

这些数据结构包括但不限于：-故障码结构：用于存储故障码信息，包括故障码编号、故障描述等。

-实时数据结构：用于存储车辆的实时数据，包括发动机转速、车速、温度等参数。

-参数结构：用于存储和传输车辆的参数，包括发动机转速上限、制动灵敏度等设置。

4.其他接口：解放圆头诊断接口还定义了其他一些接口，用于辅助诊断操作。

这些接口包括但不限于：-设备管理接口：用于管理诊断设备，如连接、断开设备等操作。

四大类插孔接口详解编辑整理—王兆贵在平板电视市场高速发展的同时，电视背部接口也引起了消费者的广泛关注。

作为数字电视，现在不仅仅是用来观看电视，很多用户都开始用它与数码相机、硬盘、电脑、微软Xbox 360、索尼的PS3和任天堂Wii游戏机等设备进行链接，这时对接口就有一些要求，像HDMI接口、USB接口都成为了高清平板电视的主流接口。

到底哪些为目前液晶、等离子电视的必备接口呢？下面笔者就从必备、使用、可选、趋势四大方面对接口进行了简单解析，一起来看看吧。

平板电视四大类接口详解-王兆贵四大类接口● 必备接口：·HDMI接口：是最新的高清数字音视频接口，收看高清节目，只有在HDMI通道下，才能达到最佳的效果，是高清平板电视必须具有的基本接口。

·DVI接口：是数字传输的视频接口，可将数字信号不加转换地直接传输到显示器中。

(王兆贵1157440560)·色差分量接口：是目前各种视频输出接口中较好的一种。

·AV接口：AV接口实现了音频和视频的分离传输，避免了因音／视频混合干扰而导致的图像质量下降。

·RF输入接口：是接收电视信号的射频接口，将视频和音频信号相混合编码输出，会导致信号互相干扰，画质输出质量是所有接口中最差的。

● 实用接口：(王兆贵1157440560)·光纤接口：使用这种接口的平板电视不通过功放就可以直接将音频连接到音箱上，是目前最先进的音频输出接口。

·RS-232接口：是计算机上的通讯接口之一，用于调制解调器、打印机或者鼠标等外部设备连接。

带此接口的电视可以通过这个接口对电视内部的软件进行维护和升级。

·VGA接口：是源于电脑显卡上的接口，显卡都带此种接口。

VGA就是将模拟信号传输到显示器的接口。

·S端子：是AV端子的改革，在信号传输方面不再对色度与亮度混合传输，这样就避免了设备内信号干扰而产生的图像失真，能够有效地提高画质的清晰程度。

电脑内外接口全程图解每台电脑，无论台式机还是笔记本，里里外外都有许多接口和插槽，你全都认识吗？也许你已经对USB、PS/2、VGA等常用接口非常熟悉，但是你知道SCART、HDMI，抑或USB 接口分为Type A、Type B等类型吗？总之这是一篇主要面对电脑初学者的文章，但那些有经验的用户也许也能从本文学到一些新知识.第一部分外部接口：用于连接各种PC外设USBUSB（Universal Serial Bus通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、V oIP电话（Skype）或打印机等外设等连接到PC。

理论上单个USB host控制器可以连接最多127个设备。

USB目前有两个版本，USB1.1的最高数据传输率为12Mbps，USB2.0则提高到480Mbps。

注意：二者的物理接口完全一致，数据传输率上的差别完全由PC的USBhost控制器以及USB设备决定。

USB可以通过连接线为设备提供最高5V，500mA的电力。

USB接口有3种类型：- Type A：一般用于PC- Type B：一般用于USB设备- Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等左边接头为Type A（连接PC），右为Type B（连接设备）USB MiniUSB延长线，一般不应长于5米请认准接头上的USB标志USB分离线，每个端口各可以得到5V 500mA的电力。

移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源（500+500=1000mA）你见过吗：USB接口的电池充电器比较常见的USB转PS/2接口IEEE-1394/Firewire/i.LinkIEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作Firewire（火线），而索尼公司的叫法是i.Link。

目前，数据传速率为400Mbps 的IEEE-1394标准正被800Mbps的IEEE-1394b（或Firewire-800）所取代。

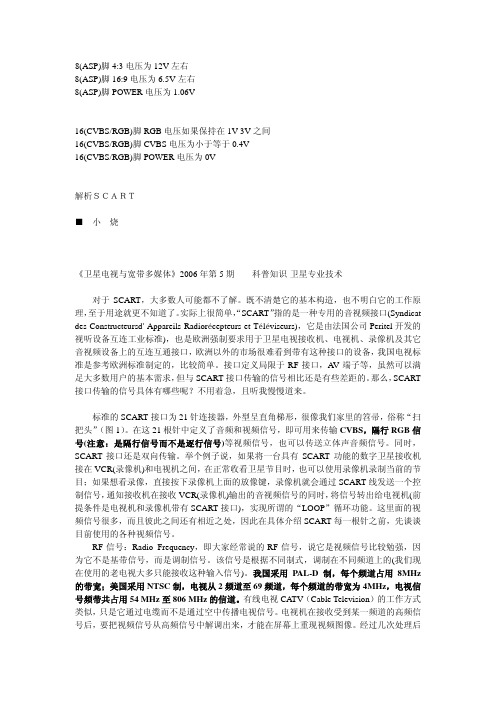

8(ASP)脚4:3电压为12V左右8(ASP)脚16:9电压为6.5V左右8(ASP)脚POWER电压为1.06V16(CVBS/RGB)脚RGB电压如果保持在1V-3V之间16(CVBS/RGB)脚CVBS电压为小于等于0.4V16(CVBS/RGB)脚POWER电压为0V解析ＳＣＡＲＴ■ 小 烧--------------------------------------------------------------------------------《卫星电视与宽带多媒体》2006年第5期 科普知识-卫星专业技术对于SCART，大多数人可能都不了解。
