电子元件封装大全及封装常识2010-04-12 19:33一、什么叫封装封装，就是指把硅片上的电路管脚,用导线接引到外部接头处,以便与其它器件连接.封装形式是指安装半导体集成电路芯片用的外壳。

它不仅起着安装、固定、密封、保护芯片及增强电热性能等方面的作用，而且还通过芯片上的接点用导线连接到封装外壳的引脚上，这些引脚又通过印刷电路板上的导线与其他器件相连接，从而实现内部芯片与外部电路的连接。

因为芯片必须与外界隔离，以防止空气中的杂质对芯片电路的腐蚀而造成电气性能下降。

另一方面，封装后的芯片也更便于安装和运输。

由于封装技术的好坏还直接影响到芯片自身性能的发挥和与之连接的PCB(印制电路板)的设计和制造，因此它是至关重要的。

衡量一个芯片封装技术先进与否的重要指标是芯片面积与封装面积之比，这个比值越接近1越好。

封装时主要考虑的因素：1、芯片面积与封装面积之比为提高封装效率，尽量接近1：1；2、引脚要尽量短以减少延迟，引脚间的距离尽量远，以保证互不干扰，提高性能；3、基于散热的要求，封装越薄越好。

封装主要分为DIP双列直插和SMD贴片封装两种。

从结构方面，封装经历了最早期的晶体管TO（如TO-89、TO92）封装发展到了双列直插封装，随后由PHILIP公司开发出了SOP小外型封装，以后逐渐派生出SOJ（J型引脚小外形封装）、TSOP（薄小外形封装）、VSOP（甚小外形封装）、SSOP（缩小型SOP）、TSSOP（薄的缩小型SOP）及SOT（小外形晶体管）、SOIC （小外形集成电路）等。

从材料介质方面，包括金属、陶瓷、塑料、塑料，目前很多高强度工作条件需求的电路如军工和宇航级别仍有大量的金属封装。

封装大致经过了如下发展进程：结构方面：TO－>DIP－>PLCC－>QFP－>BGA －>CSP；材料方面：金属、陶瓷－>陶瓷、塑料－>塑料；引脚形状：长引线直插－>短引线或无引线贴装－>球状凸点；装配方式：通孔插装－>表面组装－>直接安装二、具体的封装形式1、 SOP/SOIC封装SOP是英文Small Outline Package 的缩写，即小外形封装。

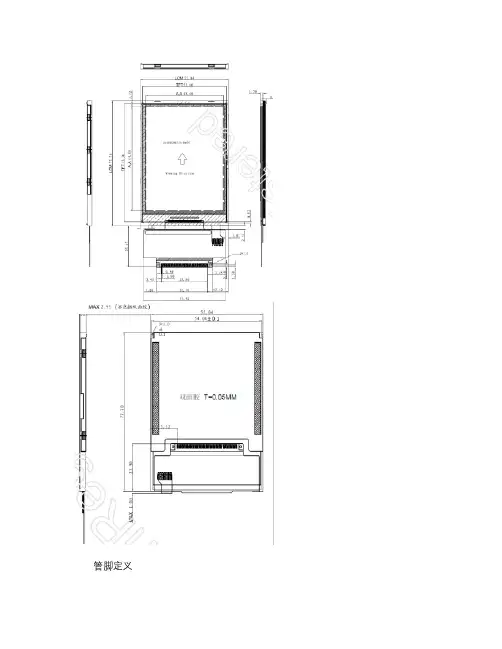

管脚定义1. LCM参数：1.1 屏幕大小：240*RGB*302 dots，262144色（2的（R(6位数+G(6位数+B(6位数）次方）1.2 控制器：HX8347-A1.2.1最低供电电压：1.65V ，内置升压器，1.2.2三种接口模式：①命令参数接口模式②寄存器内容接口模式③RGB 接口模式1.2.3工作温度：-40~85℃ 1.3显示：1.3.1正常显示模式①命令参数接口模式：262144(R(6,G(6,B(6色②寄存器内容接口模式：a262144(R(6,G(6,B(6，b 65536(R(5,G(6,B(5色 1.3.2空闲显示模式①8(R(1,G(1,B(1色1.4显示组件1.4.1 VCOM 控制组件：-2V~5.5V1.4.2 DC/DC转换①DDVDH ：3.0V~6.0②VGH ：+9.0V~16.5V ③VGL ：-6.0V~-13.5V1.4.3 帧存储区域240（水平）*320（垂直）*18bit1.5显示/控制接口1.5.1显示接口模式①命令参数接口模式A ．8/16bit并行总线接口B ．串行总线接口C ．16/18bit并行RGB 总线②寄存器内容接口模式A ．8/16/18bit并行接口B ．串行总线接口C ．16/18bit并行RGB 总线1.5.2控制接口模式IFSEL0=0：命令参数接口模式 IFSEL0=1：寄存器内容接口模式1.5.3电压①逻辑电压（IOVCC ）：1.65V~3.3V②驱动电压（VCI ）：2.3V~3.3V1.5.4颜色模式A ．16Bit ：R(5,G(6,B(5A ．18Bit ：R(6,G(6,B(6接口模式选择：写寄存器：备注：NWR_RNW第一个低电平期间，把数据（index ）写出去NWR_RNW第二个低电平期间，把数据（index ）写出去读寄存器：备注： NWR_RNW低电平期间，把数据（index ）写出去NRD_E低电平期间，把数据（command ）读回来写图片RAM读图片RAM接口电路：并行接口特征：GAMMA 寄存器：WINDOW 寄存器：显示模式控制寄存器：Memory 访问控制寄存器：颜色定义：绿色：0x07e0 蓝色：0x001f 白色：0x0000 黑色：0xfffff 混色：0x1234 CYCLE 寄存器：显示控制寄存器：OSC 控制寄存器：Power 寄存器：位 GON DTE D1-0 SAP7-0 AP0-2 PON DK VCOMG 寄存器 R26 R26 R26 R90 R1C R1B R1B R43。

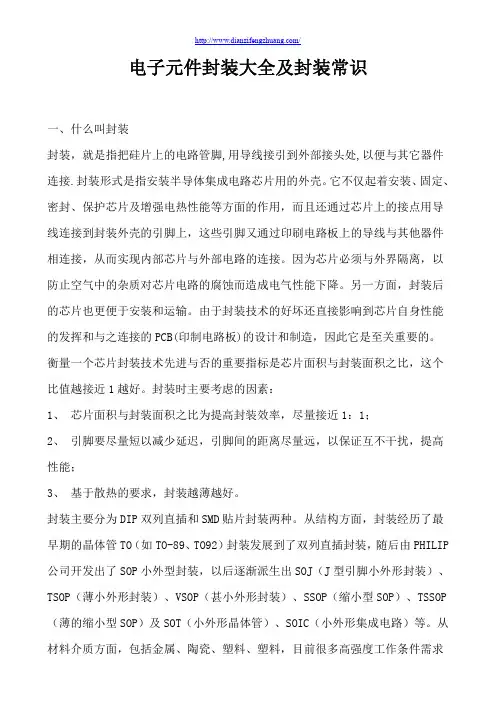

电子元件封装大全及封装常识一、什么叫封装封装，就是指把硅片上的电路管脚,用导线接引到外部接头处,以便与其它器件连接.封装形式是指安装半导体集成电路芯片用的外壳。

它不仅起着安装、固定、密封、保护芯片及增强电热性能等方面的作用，而且还通过芯片上的接点用导线连接到封装外壳的引脚上，这些引脚又通过印刷电路板上的导线与其他器件相连接，从而实现内部芯片与外部电路的连接。

因为芯片必须与外界隔离，以防止空气中的杂质对芯片电路的腐蚀而造成电气性能下降。

另一方面，封装后的芯片也更便于安装和运输。

由于封装技术的好坏还直接影响到芯片自身性能的发挥和与之连接的PCB(印制电路板)的设计和制造，因此它是至关重要的。

衡量一个芯片封装技术先进与否的重要指标是芯片面积与封装面积之比，这个比值越接近1越好。

封装时主要考虑的因素：1、 芯片面积与封装面积之比为提高封装效率，尽量接近1：1；2、 引脚要尽量短以减少延迟，引脚间的距离尽量远，以保证互不干扰，提高性能；3、 基于散热的要求，封装越薄越好。

封装主要分为DIP双列直插和SMD贴片封装两种。

从结构方面，封装经历了最早期的晶体管TO（如TO-89、TO92）封装发展到了双列直插封装，随后由PHILIP 公司开发出了SOP小外型封装，以后逐渐派生出SOJ（J型引脚小外形封装）、TSOP（薄小外形封装）、VSOP（甚小外形封装）、SSOP（缩小型SOP）、TSSOP （薄的缩小型SOP）及SOT（小外形晶体管）、SOIC（小外形集成电路）等。

从材料介质方面，包括金属、陶瓷、塑料、塑料，目前很多高强度工作条件需求的电路如军工和宇航级别仍有大量的金属封装。

封装大致经过了如下发展进程：结构方面：TO－>DIP－>PLCC－>QFP－>BGA －>CSP；材料方面：金属、陶瓷－>陶瓷、塑料－>塑料；引脚形状：长引线直插－>短引线或无引线贴装－>球状凸点；装配方式：通孔插装－>表面组装－>直接安装二、 具体的封装形式1、 SOP/SOIC封装SOP是英文Small Outline Package 的缩写，即小外形封装。

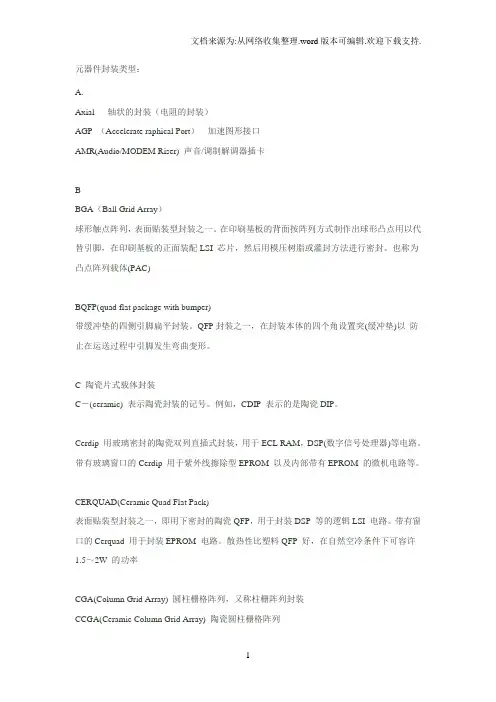

元器件封装类型：A.Axial轴状的封装（电阻的封装）AGP （Accelerate raphical Port）加速图形接口AMR(Audio/MODEM Riser) 声音/调制解调器插卡BBGA（Ball Grid Array）球形触点阵列，表面贴装型封装之一。

在印刷基板的背面按阵列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点阵列载体(PAC)BQFP(quad flat package with bumper)带缓冲垫的四侧引脚扁平封装。

QFP封装之一，在封装本体的四个角设置突(缓冲垫)以防止在运送过程中引脚发生弯曲变形。

C 陶瓷片式载体封装C－(ceramic) 表示陶瓷封装的记号。

例如，CDIP 表示的是陶瓷DIP。

Cerdip 用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。

带有玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等。

CERQUAD(Ceramic Quad Flat Pack)表面贴装型封装之一，即用下密封的陶瓷QFP，用于封装DSP 等的逻辑LSI 电路。

带有窗口的Cerquad 用于封装EPROM 电路。

散热性比塑料QFP 好，在自然空冷条件下可容许1.5～2W 的功率CGA(Column Grid Array) 圆柱栅格阵列，又称柱栅阵列封装CCGA(Ceramic Column Grid Array) 陶瓷圆柱栅格阵列CNR是继AMR之后作为INTEL的标准扩展接口CLCC 带引脚的陶瓷芯片载体，引脚从封装的四个侧面引出，呈丁字形。

带有窗口的用于封装紫外线擦除型EPROM 以及带有EPROM 的微机电路等。

此封装也称为QFJ、QFJ－G COB(chip on board) 板上芯片封装，是裸芯片贴装技术之一，半导体芯片交接贴装在印刷线路板上，芯片与基板的电气连接用引线缝合方法实现，芯片与基板的电气连接用引线缝合方法实现，并用树脂覆盖以确保可靠性。

电子元器件封装简介及图解部分元件参考封装元件封装是指在PCB编辑器中，为了将元器件固定、安装于电路板，而绘制的与元器件管脚相对应的焊盘、元件外形等。

由于它的主要作用是将元件固定、焊接在电路板上，因此它对焊盘大小、焊盘间距、焊盘孔大小、焊盘序号等参数有非常严格的要求，元器件的封装、元器件实物、原理图元件管脚序号三者之间必须保持严格的对应关系，如图6.8所示，否则直接关系到制作电路板的成败和质量。

小技巧一般双列直插集成电路元件封装的第一脚焊盘为方形，以便于元件安装和检测，与此对应集成块表面的第一脚位置有小点标志。

由图6.8可知，元件封装一般由二部分组成：焊盘和外形轮廓，其中最关键的组成部分是和元件管脚一一对应的焊盘，它的形状和参数如图6.9所示。

焊盘的作用是将元件管脚固定焊接在电路板的铜箔导线上，因此它的各参数直接关系到焊点的质量和电路板的可靠性，一般包含如下参数：焊盘长度（X-Size）、焊盘宽度（Y-Size）、孔径（Hole Size）、序号（Designator）、形状（Shape）等。

在PCB编辑器中双击焊盘，即可打开焊盘属性对话框，可以修改或设置焊盘各属性。

在元件封装中，除了焊盘本身的参数至关重要外，焊盘之间的距离也必须严格和元件实物管脚之间距离保持一致，否则在进行元件装配、焊接时将可能存在元件无法安装等严重问题，元件封装的合理选择非常重要。

图6.8 元件封装与元件实物、原理图元件的对应关系图6.9 PCB板中的焊盘1元件封装的另一组成部分为外形轮廓，相对于焊盘而言，它的参数要求没有焊盘参数那么严格，一般就是从元件顶部向底部看下去所形成的外部轮廓俯视图，它一般在顶层丝印层（Top Overlayer）绘制，默认颜色为黄色。

外形轮廓主要用于标志元件在电路板上所占面积大小和安装极性，从而便于元件的整体布局，同时还便于元件的安装。

在Protel DXP 安装目录下的“*:\Program Files\Altium\Library\”目录中，存放着大量的PCB元件封装库，在不同的元件封装库中又含有许多不同种类、不同尺寸大小的PCB元件封装，熟练了解Protel DXP 元件封装库的各种封装是正确、快速地为元件选用合适封装的前提，而合适的选择元件封装是成功制作电路板的第一步。

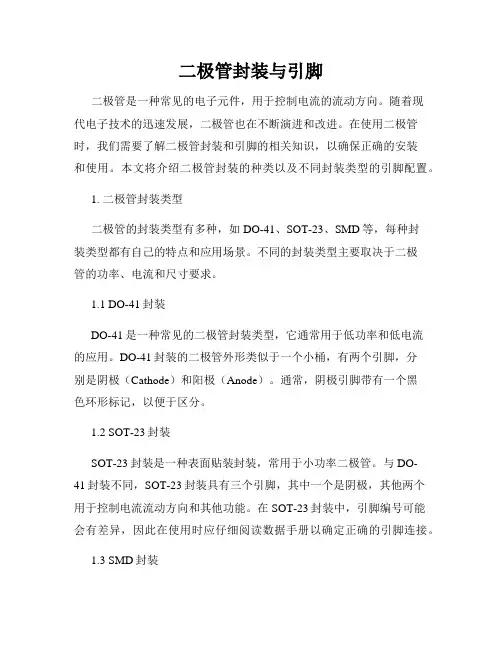

二极管封装与引脚二极管是一种常见的电子元件，用于控制电流的流动方向。

随着现代电子技术的迅速发展，二极管也在不断演进和改进。

在使用二极管时，我们需要了解二极管封装和引脚的相关知识，以确保正确的安装和使用。

本文将介绍二极管封装的种类以及不同封装类型的引脚配置。

1. 二极管封装类型二极管的封装类型有多种，如DO-41、SOT-23、SMD等，每种封装类型都有自己的特点和应用场景。

不同的封装类型主要取决于二极管的功率、电流和尺寸要求。

1.1 DO-41封装DO-41是一种常见的二极管封装类型，它通常用于低功率和低电流的应用。

DO-41封装的二极管外形类似于一个小桶，有两个引脚，分别是阴极（Cathode）和阳极（Anode）。

通常，阴极引脚带有一个黑色环形标记，以便于区分。

1.2 SOT-23封装SOT-23封装是一种表面贴装封装，常用于小功率二极管。

与DO-41封装不同，SOT-23封装具有三个引脚，其中一个是阴极，其他两个用于控制电流流动方向和其他功能。

在SOT-23封装中，引脚编号可能会有差异，因此在使用时应仔细阅读数据手册以确定正确的引脚连接。

1.3 SMD封装SMD（Surface Mount Device）封装是一种广泛应用的小型封装类型，也常用于二极管。

它具有多种不同的尺寸和形状，常见的有SOD-123、SOD-323等。

SMD封装的二极管通常有两个引脚，类似于DO-41封装，但其尺寸更小，适用于高密度的电路设计。

2. 引脚标识和功能在安装和使用二极管时，正确理解和连接引脚是至关重要的。

虽然不同封装类型的引脚安排可能有所不同，但以下标识和功能适用于大多数二极管封装。

2.1 阴极（Cathode）阴极是二极管的一个引脚，通常用黑色环形标记来表示。

它是负极，也被称为地极（Ground）。

在连接二极管时，阴极应该连接到电源中的负极。

2.2 阳极（Anode）阳极是二极管的另一个引脚，没有任何标记来表示。

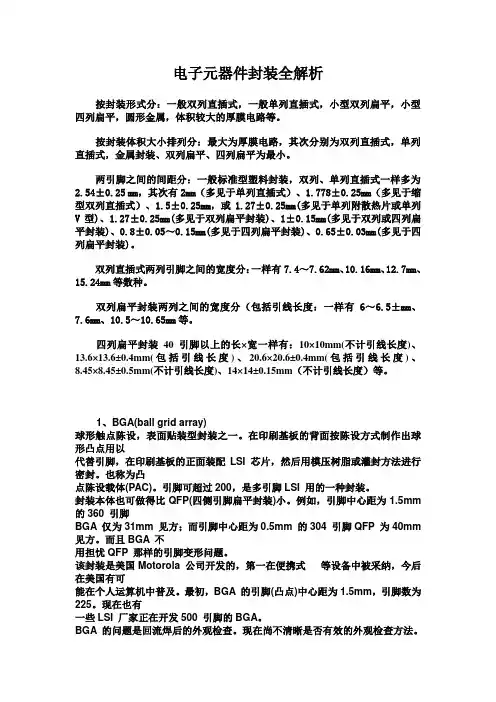

电子元器件封装全解析按封装形式分：一般双列直插式，一般单列直插式，小型双列扁平，小型四列扁平，圆形金属，体积较大的厚膜电路等。

按封装体积大小排列分：最大为厚膜电路，其次分别为双列直插式，单列直插式，金属封装、双列扁平、四列扁平为最小。

两引脚之间的间距分：一般标准型塑料封装，双列、单列直插式一样多为2.54±0.25 mm，其次有2mm（多见于单列直插式）、1.778±0.25mm（多见于缩型双列直插式）、1.5±0.25mm，或1.27±0.25mm(多见于单列附散热片或单列V型)、1.27±0.25mm(多见于双列扁平封装)、1±0.15mm(多见于双列或四列扁平封装)、0.8±0.05～0.15mm(多见于四列扁平封装)、0.65±0.03mm(多见于四列扁平封装)。

双列直插式两列引脚之间的宽度分：一样有7.4～7.62mm、10.16mm、12.7mm、15.24mm等数种。

双列扁平封装两列之间的宽度分（包括引线长度：一样有6～6.5±mm、7.6mm、10.5～10.65mm等。

四列扁平封装40引脚以上的长×宽一样有：10×10mm(不计引线长度)、13.6×13.6±0.4mm(包括引线长度)、20.6×20.6±0.4mm(包括引线长度)、8.45×8.45±0.5mm(不计引线长度)、14×14±0.15mm（不计引线长度）等。

1、BGA(ball grid array)球形触点陈设，表面贴装型封装之一。

在印刷基板的背面按陈设方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈设载体(PAC)。

引脚可超过200，是多引脚LSI 用的一种封装。

电子元件封装大全及封装常识一、什么叫封装封装，就是指把硅片上的电路管脚,用导线接引到外部接头处,以便与其它器件连接.封装形式是指安装半导体集成电路芯片用的外壳。

它不仅起着安装、固定、密封、保护芯片及增强电热性能等方面的作用，而且还通过芯片上的接点用导线连接到封装外壳的引脚上，这些引脚又通过印刷电路板上的导线与其他器件相连接，从而实现内部芯片与外部电路的连接。

因为芯片必须与外界隔离，以防止空气中的杂质对芯片电路的腐蚀而造成电气性能下降。

另一方面，封装后的芯片也更便于安装和运输。

由于封装技术的好坏还直接影响到芯片自身性能的发挥和与之连接的PCB(印制电路板)的设计和制造，因此它是至关重要的。

衡量一个芯片封装技术先进与否的重要指标是芯片面积与封装面积之比，这个比值越接近1越好。

封装时主要考虑的因素：1、 芯片面积与封装面积之比为提高封装效率，尽量接近1：1；2、 引脚要尽量短以减少延迟，引脚间的距离尽量远，以保证互不干扰，提高性能；3、 基于散热的要求，封装越薄越好。

封装主要分为DIP双列直插和SMD贴片封装两种。

从结构方面，封装经历了最早期的晶体管TO（如TO-89、TO92）封装发展到了双列直插封装，随后由PHILIP 公司开发出了SOP小外型封装，以后逐渐派生出SOJ（J型引脚小外形封装）、TSOP（薄小外形封装）、VSOP（甚小外形封装）、SSOP（缩小型SOP）、TSSOP （薄的缩小型SOP）及SOT（小外形晶体管）、SOIC（小外形集成电路）等。

从材料介质方面，包括金属、陶瓷、塑料、塑料，目前很多高强度工作条件需求的电路如军工和宇航级别仍有大量的金属封装。

封装大致经过了如下发展进程：结构方面：TO－>DIP－>PLCC－>QFP－>BGA －>CSP；材料方面：金属、陶瓷－>陶瓷、塑料－>塑料；引脚形状：长引线直插－>短引线或无引线贴装－>球状凸点；装配方式：通孔插装－>表面组装－>直接安装二、 具体的封装形式1、 SOP/SOIC封装SOP是英文Small Outline Package 的缩写，即小外形封装。

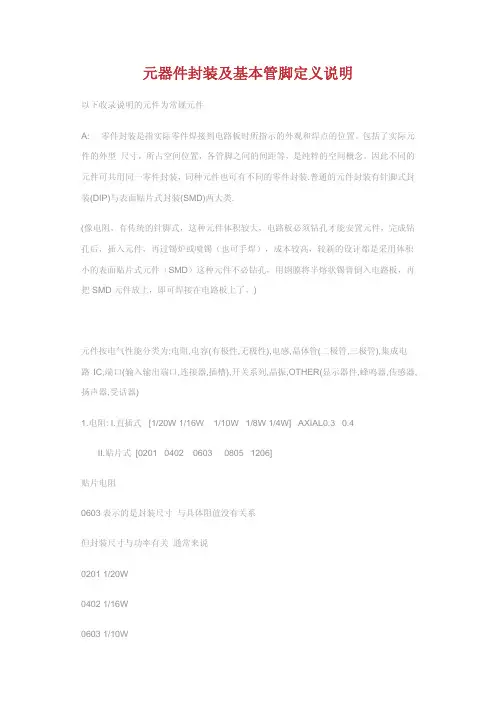

元器件封装及基本管脚定义说明以下收录说明的元件为常规元件A: 零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

包括了实际元件的外型尺寸，所占空间位置，各管脚之间的间距等，是纯粹的空间概念。

因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装.普通的元件封装有针脚式封装(DIP)与表面贴片式封装(SMD)两大类.(像电阻，有传统的针脚式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。

)元件按电气性能分类为:电阻,电容(有极性,无极性),电感,晶体管(二极管,三极管),集成电路IC,端口(输入输出端口,连接器,插槽),开关系列,晶振,OTHER(显示器件,蜂鸣器,传感器,扬声器,受话器)1.电阻: I.直插式[1/20W 1/16W 1/10W 1/8W 1/4W] AXIAL0.3 0.4II.贴片式[0201 0402 0603 0805 1206]贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5III.整合式[0402 0603 4合一或8合一排阻]IIII.可调式[VR1~VR5]2.电容: I.无极性电容[0402 0603 0805 1206 1210 1812 2225]II.有极性电容分两种:电解电容[一般为铝电解电容,分为DIP与SMD两种]钽电容[为SMD型: A TYPE (3216 10V) B TYPE (3528 16V) C TYPE (6032 25V) D TYPE (7343 35V)]3.电感: I.DIP型电感II.SMD型电感4.晶体管: I.二极管[1N4148 (小功率) 1N4007(大功率) 发光二极管(都分为SMD DIP 两大类)]II.三极管[SOT23 SOT223 SOT252 SOT263]常见的to-18（普通三极管）to-22 (大功率三极管)to-3 (大功率达林顿管)5.端口: I.输入输出端口[AUDIO KB/MS(组合与分立) LAN COM(DB-9)RGB(DB-15) LPT DVI USB(常规,微型) TUNER(高频头) GAME 1394 SATA POWER_JACK等]II.排针[单排双排(分不同间距,不同针脚类型,不同角度)过 IDE FDD,与其它各类连接排线.III.插槽 [DDR (DDR分为SMD与DIP两类) CPU座PCIE PCI CNR SD MD CF AGP PCMCIA]6.开关:I.按键式II.点按式III.拔动式IIII.其它类型7.晶振: I.有源晶振(分为DIP与SMD两种包装，一個電源PIN，一個GND PIN,一個訊號PIN)II.无源晶振（分为四种包装,只有接兩個訊號PIN，另有外売接GND）8.集成电路IC:I.DIP（Dual In-line Package）：双列直插封装。

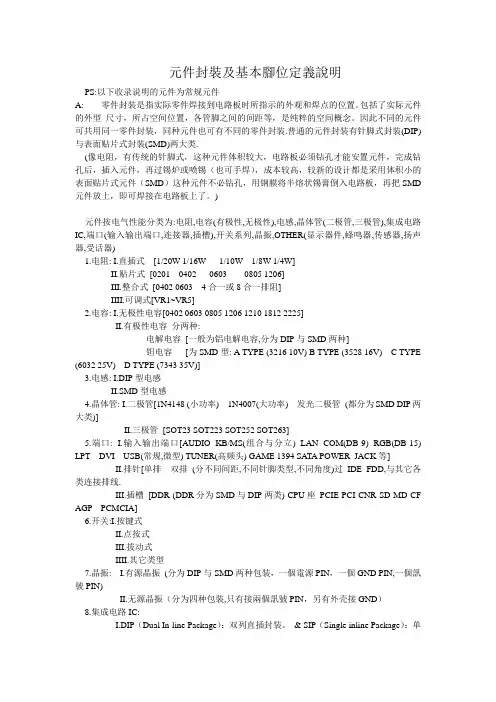

元件封裝及基本腳位定義說明PS:以下收录说明的元件为常规元件A: 零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

包括了实际元件的外型尺寸，所占空间位置，各管脚之间的间距等，是纯粹的空间概念。

因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装.普通的元件封装有针脚式封装(DIP)与表面贴片式封装(SMD)两大类.(像电阻，有传统的针脚式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD 元件放上，即可焊接在电路板上了。

)元件按电气性能分类为:电阻,电容(有极性,无极性),电感,晶体管(二极管,三极管),集成电路IC,端口(输入输出端口,连接器,插槽),开关系列,晶振,OTHER(显示器件,蜂鸣器,传感器,扬声器,受话器)1.电阻: I.直插式[1/20W 1/16W 1/10W 1/8W 1/4W]II.贴片式[0201 0402 0603 0805 1206]III.整合式[0402 0603 4合一或8合一排阻]IIII.可调式[VR1~VR5]2.电容: I.无极性电容[0402 0603 0805 1206 1210 1812 2225]II.有极性电容分两种:电解电容[一般为铝电解电容,分为DIP与SMD两种]钽电容[为SMD型: A TYPE (3216 10V) B TYPE (3528 16V) C TYPE (6032 25V) D TYPE (7343 35V)]3.电感: I.DIP型电感II.SMD型电感4.晶体管: I.二极管[1N4148 (小功率) 1N4007(大功率) 发光二极管(都分为SMD DIP两大类)]II.三极管[SOT23 SOT223 SOT252 SOT263]5.端口: I.输入输出端口[AUDIO KB/MS(组合与分立) LAN COM(DB-9) RGB(DB-15) LPT DVI USB(常规,微型) TUNER(高频头) GAME 1394 SATA POWER_JACK等] II.排针[单排双排(分不同间距,不同针脚类型,不同角度)过IDE FDD,与其它各类连接排线.III.插槽[DDR (DDR分为SMD与DIP两类) CPU座PCIE PCI CNR SD MD CF AGP PCMCIA]6.开关:I.按键式II.点按式III.拔动式IIII.其它类型7.晶振: I.有源晶振(分为DIP与SMD两种包装，一個電源PIN，一個GND PIN,一個訊號PIN)II.无源晶振（分为四种包装,只有接兩個訊號PIN，另有外売接GND）8.集成电路IC:I.DIP（Dual In-line Package）：双列直插封装。

元器件封装详细介绍⼆（转）电阻：RES1，RES2，RES3，RES4；封装属性为axial系列 ⽆极性电容：cap;封装属性为RAD-0.1到rad-0.4 电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0 电位器：pot1,pot2；封装属性为vr-1到vr-5 ⼆极管：封装属性为diode-0.4(⼩功率)diode-0.7(⼤功率) 三极管：常见的封装属性为to-18（普通三极管）to-22(⼤功率三极管)to-3(⼤功率达林顿管) 电源稳压块有78和79系列；78系列如7805，7812，7820等 79系列有7905，7912，7920等 常见的封装属性有to126h和to126v 整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46） 电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，⼀般⽤AXIAL0.4 瓷⽚电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容⼤⼩，⼀般⽤RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容⼤⼩。

⼀般<100uF⽤RB.1/.2,100uF-470uF⽤RB.2/.4,>470uF⽤RB.3/.6 ⼆极管：DIODE0.4-DIODE0.7 其中0.4-0.7指⼆极管长短，⼀般⽤DIODE0.4 发光⼆极管：RB.1/.2 集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴⽚电阻 0603表⽰的是封装尺⼨与具体阻值没有关系，但封装尺⼨与功率有关通常来说如下： 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺⼨与封装的对应关系是： 0402=1.0mmx0.5mm 0603=1.6mmx0.8mm 0805=2.0mmx1.2mm 1206=3.2mmx1.6mm 1210=3.2mmx2.5mm 1812=4.5mmx3.2mm 2225=5.6mmx6.5mm 零件封装是指实际零件焊接到电路板时所指⽰的外观和焊点的位置。

元器件封装类型：A.Axial轴状的封装（电阻的封装）AGP （Accelerate raphical Port）加速图形接口AMR(Audio/MODEM Riser) 声音/调制解调器插卡BBGA（Ball Grid Array）球形触点阵列，表面贴装型封装之一。

在印刷基板的背面按阵列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点阵列载体(PAC)BQFP(quad flat package with bumper)带缓冲垫的四侧引脚扁平封装。

QFP封装之一，在封装本体的四个角设置突(缓冲垫)以防止在运送过程中引脚发生弯曲变形。

C 陶瓷片式载体封装C－(ceramic) 表示陶瓷封装的记号。

例如，CDIP 表示的是陶瓷DIP。

Cerdip 用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。

带有玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等。

CERQUAD(Ceramic Quad Flat Pack)表面贴装型封装之一，即用下密封的陶瓷QFP，用于封装DSP 等的逻辑LSI 电路。

带有窗口的Cerquad 用于封装EPROM 电路。

散热性比塑料QFP 好，在自然空冷条件下可容许1.5～2W 的功率CGA(Column Grid Array) 圆柱栅格阵列，又称柱栅阵列封装CCGA(Ceramic Column Grid Array) 陶瓷圆柱栅格阵列CNR是继AMR之后作为INTEL的标准扩展接口CLCC 带引脚的陶瓷芯片载体，引脚从封装的四个侧面引出，呈丁字形。

带有窗口的用于封装紫外线擦除型EPROM 以及带有EPROM 的微机电路等。

此封装也称为QFJ、QFJ－G COB(chip on board) 板上芯片封装，是裸芯片贴装技术之一，半导体芯片交接贴装在印刷线路板上，芯片与基板的电气连接用引线缝合方法实现，芯片与基板的电气连接用引线缝合方法实现，并用树脂覆盖以确保可靠性。

常用的元器件封装知识封装，就是指把硅片上的电路管脚，用导线接引到外部接头处，以便与其它器件连接。

封装形式是指安装半导体集成电路芯片用的外壳。

对于维修人员来讲，需要了解一些常用的封装知识，在购买电子元器件的时候不至于比划半天，只要告诉买家什么型号和封装就可以了。

下面就请各位看官跟我一起来了解一下常用的封装知识吧。

贴片电阻和普通无极性贴片电容我们一般采用的是英制，比如经常用到的0805封装长宽高就是2.00*1.25*0.5，单位是毫米。

额定功率为1/8W，最大工作电压150V。

芯片常见封装DIP-双列直插（后面的数字表示管脚数）双列直插式封装。

插装型封装之一，引脚从封装两侧引出，封装材料有塑料和陶瓷两种。

DIP 是最普及的插装型封装，应用范围包括标准逻辑IC，存贮器LSI，微机电路等。

引脚中心距2.54mm，引脚数从6 到64。

封装宽度通常为15.2mm。

有的把宽度为7.52mm和10.16mm 的封装分别称为skinny DIP 和slim DIP(窄体型DIP)。

但多数情况下并不加区分，只简单地统称为DIPSOP - 双列表贴(后面的数字是管脚数)是表贴集成电路封装的一种，它比同类的DIP封装的减少约30-50%的空间，厚度方面减少约70%。

和DIP封装有相同插脚引线。

命名方法是在SOP或SO后面加引脚数。

比如，SOP-14或SO-14，表示14个引脚的SOP封装芯片。

SOT-表面贴装也是表贴封装的一种，SOP一般是8脚或以上（14、16、18、20脚等）器件的贴片封装形式，尺寸较大些，而SOT是5脚或以下（3脚、4脚）器件的贴片封装形式，尺寸较小些。

见下图以上为几个常用的封装，还有许多封装形式，这里就不一一介绍了。

管脚定义1. LCM参数：1.1 屏幕大小：240*RGB*302 dots，262144色（2的（R(6)位数+G(6)位数+B(6)位数）次方）1.2 控制器：HX8347-A1.2.1最低供电电压：1.65V，内置升压器，1.2.2三种接口模式：①命令参数接口模式②寄存器内容接口模式③RGB接口模式1.2.3工作温度：-40~85℃1.3显示：1.3.1正常显示模式①命令参数接口模式：262144(R(6),G(6),B(6))色②寄存器内容接口模式：a)262144(R(6),G(6),B(6))，b) 65536(R(5),G(6),B(5))色1.3.2空闲显示模式①8(R(1),G(1),B(1))色1.4显示组件1.4.1 VCOM控制组件：-2V~5.5V1.4.2 DC/DC转换①DDVDH：3.0V~6.0②VGH：+9.0V~16.5V③VGL：-6.0V~-13.5V1.4.3 帧存储区域240（水平）*320（垂直）*18bit1.5显示/控制接口1.5.1显示接口模式①命令参数接口模式A．8/16bit并行总线接口B．串行总线接口C．16/18bit并行RGB总线②寄存器内容接口模式A．8/16/18bit并行接口B．串行总线接口C．16/18bit并行RGB总线1.5.2控制接口模式IFSEL0=0：命令参数接口模式IFSEL0=1：寄存器内容接口模式1.5.3电压①逻辑电压（IOVCC）：1.65V~3.3V②驱动电压（VCI）：2.3V~3.3V1.5.4颜色模式A．16Bit：R(5),G(6),B(5)A．18Bit：R(6),G(6),B(6)接口模式选择：写寄存器：备注：NWR_RNW第一个低电平期间，把数据（index）写出去NWR_RNW第二个低电平期间，把数据（index）写出去读寄存器：备注：NWR_RNW低电平期间，把数据（index）写出去NRD_E低电平期间，把数据（command）读回来写图片RAM读图片RAM接口电路：并行接口特征：GAMMA寄存器：WINDOW寄存器：显示模式控制寄存器：Memory访问控制寄存器：颜色定义：绿色：0x07e0蓝色：0x001f白色：0x0000黑色：0xfffff混色：0x1234 CYCLE寄存器：显示控制寄存器：OSC控制寄存器：Power寄存器：。
