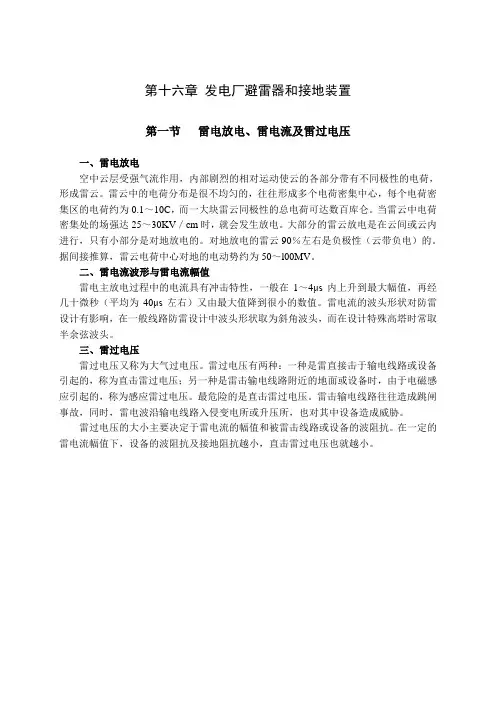

第十六章发电厂避雷器和接地装置第一节雷电放电、雷电流及雷过电压一、雷电放电空中云层受强气流作用，内部剧烈的相对运动使云的各部分带有不同极性的电荷，形成雷云。

雷云中的电荷分布是很不均匀的，往往形成多个电荷密集中心，每个电荷密集区的电荷约为0.1～10C，而一大块雷云同极性的总电荷可达数百库仑。

当雷云中电荷密集处的场强达25～30KV／cm时，就会发生放电。

大部分的雷云放电是在云间或云内进行，只有小部分是对地放电的。

对地放电的雷云90％左右是负极性（云带负电）的。

据间接推算，雷云电荷中心对地的电动势约为50～l00MV。

二、雷电流波形与雷电流幅值雷电主放电过程中的电流具有冲击特性，一般在1～4μs内上升到最大幅值，再经几十微秒（平均为40μs左右）又由最大值降到很小的数值。

雷电流的波头形状对防雷设计有影响，在一般线路防雷设计中波头形状取为斜角波头，而在设计特殊高塔时常取半余弦波头。

三、雷过电压雷过电压又称为大气过电压。

雷过电压有两种：一种是雷直接击于输电线路或设备引起的，称为直击雷过电压；另一种是雷击输电线路附近的地面或设备时，由于电磁感应引起的，称为感应雷过电压。

最危险的是直击雷过电压。

雷击输电线路往往造成跳闸事故，同时，雷电波沿输电线路入侵变电所或升压所，也对其中设备造成威胁。

雷过电压的大小主要决定于雷电流的幅值和被雷击线路或设备的波阻抗。

在一定的雷电流幅值下，设备的波阻抗及接地阻抗越小，直击雷过电压也就越小。

精选第二节 避雷针与避雷线的保护范围为了防止设备受到直接雷击，最常用的措施是装设避雷针或避雷线。

它由金属制成，高于被保护物，具有良好的接地装置，其作用是将雷电引向自身并安全地将雷电流导入地中，从而保护其附近比它低的设备免受直接雷击。

避雷针包括接闪器（针头）、引下线和接地体三部分。

接闪器可用直径10mm 以上、长1～2m 的圆钢制作，引下线用直径6mm 以上的圆钢制作，接地体一般可用几根2.5m 长的40mm×40mm×4mm 的角钢打入地中再并联后与引下线可靠连接。

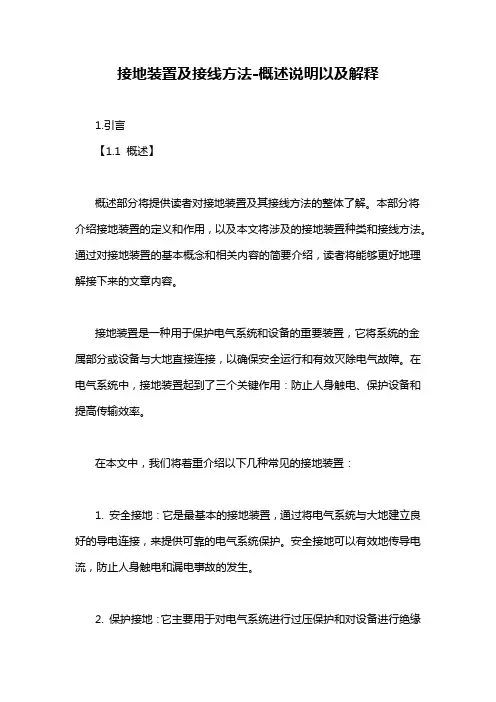

接地装置及接线方法-概述说明以及解释1.引言【1.1 概述】概述部分将提供读者对接地装置及其接线方法的整体了解。

本部分将介绍接地装置的定义和作用，以及本文将涉及的接地装置种类和接线方法。

通过对接地装置的基本概念和相关内容的简要介绍，读者将能够更好地理解接下来的文章内容。

接地装置是一种用于保护电气系统和设备的重要装置，它将系统的金属部分或设备与大地直接连接，以确保安全运行和有效灭除电气故障。

在电气系统中，接地装置起到了三个关键作用：防止人身触电、保护设备和提高传输效率。

在本文中，我们将着重介绍以下几种常见的接地装置：1. 安全接地：它是最基本的接地装置，通过将电气系统与大地建立良好的导电连接，来提供可靠的电气系统保护。

安全接地可以有效地传导电流，防止人身触电和漏电事故的发生。

2. 保护接地：它主要用于对电气系统进行过压保护和对设备进行绝缘监测。

保护接地装置可以及时检测到电气系统中的异常电压，并采取相应的保护措施，确保系统的安全运行。

3. 防雷接地：在雷电等自然灾害中，防雷接地装置可以将产生的过电流和过电压引导到大地中，起到保护设备和人身安全的作用。

它通常由接地体、接地引下线和接地装置组成。

通过正确选择和采用适当的接线方法，可以更好地发挥接地装置的作用，保障电气系统的稳定运行和人身安全。

在本文的后续部分，我们将详细介绍一些常见的接线方法，并提供一些注意事项，帮助读者正确选择和应用合适的接线方法。

综上所述，接地装置及其接线方法对于保护电气系统、设备和人身安全起着至关重要的作用。

通过深入了解接地装置的定义、作用以及种类，以及正确使用接线方法的知识，读者将能够更好地理解并应用这些关键知识，确保电气系统的正常运行并减少潜在安全风险。

1.2 文章结构本文将分为引言、正文和结论三个部分来讨论接地装置及接线方法。

在引言部分，我们将对接地装置及接线方法进行概述，介绍文章的结构和目的。

首先，概述部分将对接地装置的定义和作用进行阐述，为读者提供一个基本的认识。

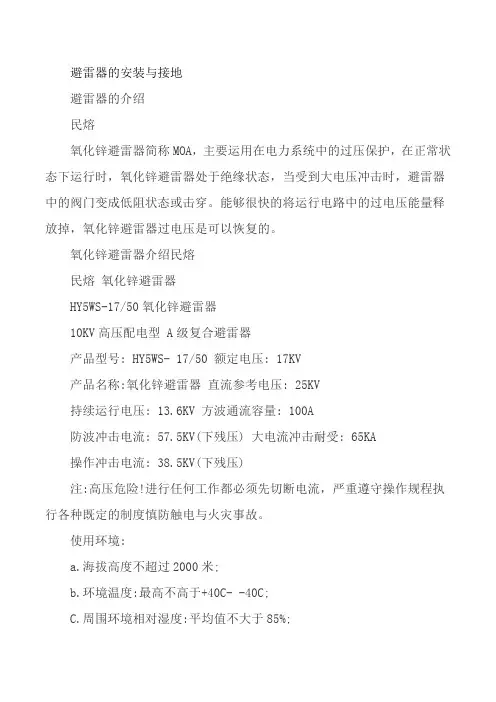

避雷器的安装与接地避雷器的介绍民熔氧化锌避雷器简称MOA，主要运用在电力系统中的过压保护，在正常状态下运行时，氧化锌避雷器处于绝缘状态，当受到大电压冲击时，避雷器中的阀门变成低阻状态或击穿。

能够很快的将运行电路中的过电压能量释放掉，氧化锌避雷器过电压是可以恢复的。

氧化锌避雷器介绍民熔民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型避雷器的安装位置①安装在变压器中性点接地系统中大电流接地系统中的中性点不接地变压器，为防止因断路器非同期操作，线路非全相断线，或因继电保护的原因造成中性点不接地的孤立系统带单相接地运行时，应将变压器保护间隙与避雷器并接。

中性点接有消弧线圈的变压器，如有单相进线运行的可能，也应在中性点装设避雷器。

②安装在配电变压器高压侧配电变压器高压侧应安装避雷器，其与配变并联，上端接线路，下端接地。

另外在《架空配电线路设计技术规程》的规定，避雷器装置应尽量靠近变压器安装。

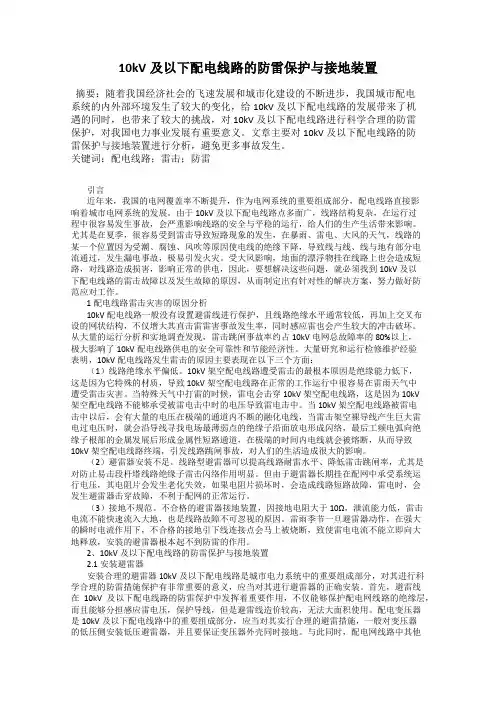

10kV及以下配电线路的防雷保护与接地装置摘要：随着我国经济社会的飞速发展和城市化建设的不断进步，我国城市配电系统的内外部环境发生了较大的变化，给10kV及以下配电线路的发展带来了机遇的同时，也带来了较大的挑战，对10kV及以下配电线路进行科学合理的防雷保护，对我国电力事业发展有重要意义。

文章主要对10kV及以下配电线路的防雷保护与接地装置进行分析，避免更多事故发生。

关键词：配电线路；雷击；防雷引言近年来，我国的电网覆盖率不断提升，作为电网系统的重要组成部分，配电线路直接影响着城市电网系统的发展。

由于10kV及以下配电线路点多面广，线路结构复杂，在运行过程中很容易发生事故，会严重影响线路的安全与平稳的运行，给人们的生产生活带来影响。

尤其是在夏季，很容易受到雷击导致短路现象的发生，在暴雨、雷电、大风的天气，线路的某一个位置因为受潮、腐蚀、风吹等原因使电线的绝缘下降，导致线与线、线与地有部分电流通过，发生漏电事故，极易引发火灾。

受大风影响，地面的漂浮物挂在线路上也会造成短路，对线路造成损害，影响正常的供电，因此，要想解决这些问题，就必须找到10kV及以下配电线路的雷击故障以及发生故障的原因，从而制定出有针对性的解决方案，努力做好防范应对工作。

1配电线路雷击灾害的原因分析10kV配电线路一般没有设置避雷线进行保护，且线路绝缘水平通常较低，再加上交叉布设的网状结构，不仅增大其直击雷雷害事故发生率，同时感应雷也会产生较大的冲击破坏。

从大量的运行分析和实地调查发现，雷击跳闸事故率约占10kV电网总故障率的80%以上，极大影响了10kV配电线路供电的安全可靠性和节能经济性。

大量研究和运行检修维护经验表明，10kV配电线路发生雷击的原因主要表现在以下三个方面：（1）线路绝缘水平偏低。

10kV架空配电线路遭受雷击的最根本原因是绝缘能力低下，这是因为它特殊的材质，导致10kV架空配电线路在正常的工作运行中很容易在雷雨天气中遭受雷击灾害。

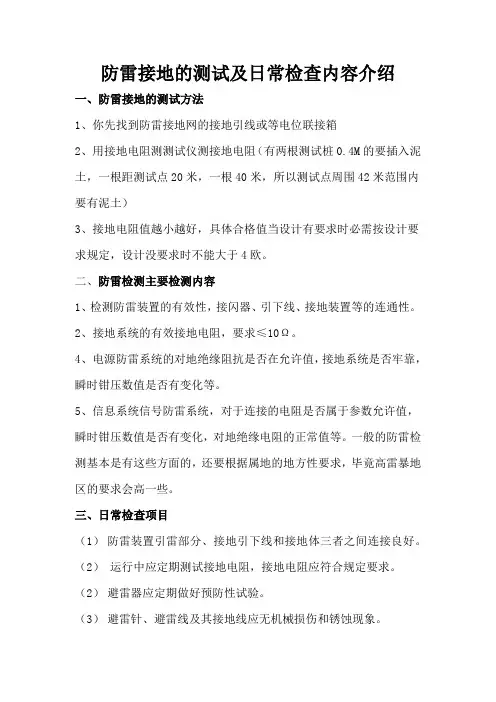

防雷接地的测试及日常检查内容介绍一、防雷接地的测试方法1、你先找到防雷接地网的接地引线或等电位联接箱2、用接地电阻测测试仪测接地电阻（有两根测试桩0.4M的要插入泥土，一根距测试点20米，一根40米，所以测试点周围42米范围内要有泥土）3、接地电阻值越小越好，具体合格值当设计有要求时必需按设计要求规定，设计没要求时不能大于4欧。

二、防雷检测主要检测内容1、检测防雷装置的有效性，接闪器、引下线、接地装置等的连通性。

2、接地系统的有效接地电阻，要求≤10Ω。

4、电源防雷系统的对地绝缘阻抗是否在允许值，接地系统是否牢靠，瞬时钳压数值是否有变化等。

5、信息系统信号防雷系统，对于连接的电阻是否属于参数允许值，瞬时钳压数值是否有变化，对地绝缘电阻的正常值等。

一般的防雷检测基本是有这些方面的，还要根据属地的地方性要求，毕竟高雷暴地区的要求会高一些。

三、日常检查项目（1）防雷装置引雷部分、接地引下线和接地体三者之间连接良好。

（2）运行中应定期测试接地电阻，接地电阻应符合规定要求。

（2）避雷器应定期做好预防性试验。

（3）避雷针、避雷线及其接地线应无机械损伤和锈蚀现象。

（4）避雷器绝缘套管应完整，表面应无裂纹、无严重污染和绝缘剥落等现象。

（5）定期抄录放电记录器所指示的避雷器的动作次数。

（6）接地部分接地应良好。

此外，在每年的雷雨季节来临之前，应进行一次全面的检查、维护，并进行必要的电气预防性试验。

四、具体的试验项目1）测量接地部分的接地电阻。

2）避雷器标称电流下的残压试验。

3）避雷器工频放电电压试验。

4）4）避雷器密封试验等。

高电压试验技术培训避雷器与接地装置华北电力科学研究院有限责任公司 二〇〇九年八月前言超过电力系统最高工作电压（Um）的称为 过电压； 电力系统过电压分类：外部过电压或雷电过电压； 外部过电压或 内部过电压，电力系统内部故障、操作引起；主要内容：避雷器的基本原理，交接预防性试验； 接地装置的基本原理，交接预防性试验；避雷器的基本原理及交接预防性试验避雷器是一种过电压保护装置，是一种限压设备，主要作 用是保护电气设备免遭受雷电过电压造成的绝缘损坏和部 分操作过电压对设备的损坏。

避雷器对系统安全运行的作用：电力系统运行的可靠性，在很大程度上取决于设备的绝缘水平及 工作状况； 绝缘配合的实质是在技术上处理好各种作用电压、限压措施及设 备绝缘耐受能力三者之间的互相配合关系，达到在经济上和安全运 行上总体效益最高 对于运行维护部门，在各种电气设备绝缘水平已确定、设备可能 承受的各种电压已由系统运行方式确定的情况下，保证限压措施的 有效性对确保系统安全运行意义重大避雷器的基本原理及交接预防性试验避雷器的种类：保护间隙； 排气式避雷器； 阀式避雷器：普通阀式避雷器，磁吹式避雷器； 金属氧化物避雷器。

避雷器的基本要求：具有良好的伏秒特性，易于实现合理的绝缘配合； 较强的绝缘强度自恢复能力，利于快速切断工频续 流，使系统得以继续运行。

避雷器的基本原理及交接预防性试验避雷器的伏秒特性3. 2. 1.u u1 2 0 u 1 2 0 t1 t 0 u1 3 2 t3 01 23设 备 上 可 能 出 现 的 最 高 工 频 电 压避 雷 器 的 伏 秒 特 性电 气 设 备 的 伏 秒 特 性tt避雷器的基本原理及交接预防性试验避雷器保护作用原理图152535451、保护间隙；2、排气式避雷器；3、阀式避雷器； 4、金属氧化物避雷器； 5、被保护电气设备避雷器的基本原理及交接预防性试验间隙与阀式避雷器的缺点：伏秒特性太陡，放电分散性大，绝缘配合困难 动作后形成幅值很高的截波，危及变压器绝缘金属氧化物避雷器的优点：保护性能优越－残压低、响应时间快、陡波特性平坦 无续流，动作负载轻，耐重复动作能力强 通流容量大 性能稳定，抗老化能力强 结构简单，尺寸小，易于批量生产，造价低避雷器的基本原理及交接预防性试验金属氧化物的主要成分是ZnO（90%）和少量其他氧化 金属，即所谓微量元素，以及微量金属玻璃粉成颗粒混 合搅拌，烘干，压制成圆饼烧结。

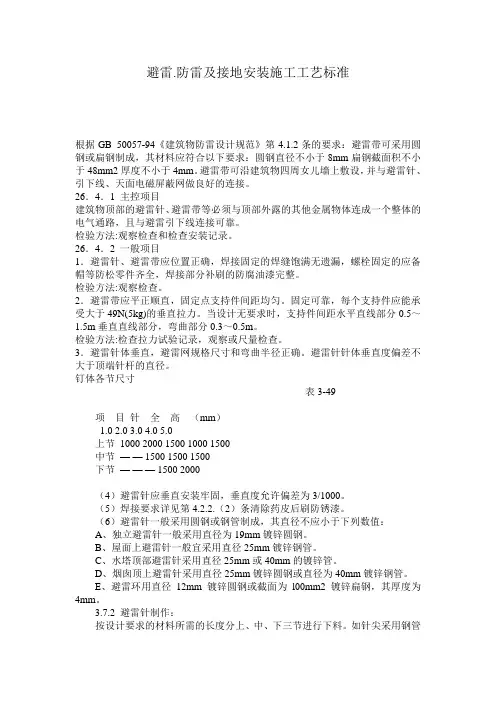

避雷.防雷及接地安装施工工艺标准根据GB 50057-94《建筑物防雷设计规范》第4.1.2条的要求：避雷带可采用圆钢或扁钢制成，其材料应符合以下要求：圆钢直径不小于8mm扁钢截面积不小于48mm2厚度不小于4mm。

避雷带可沿建筑物四周女儿墙上敷设，并与避雷针、引下线、天面电磁屏蔽网做良好的连接。

26．4．1 主控项目建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。

检验方法:观察检查和检查安装记录。

26．4．2 一般项目1．避雷针、避雷带应位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应备帽等防松零件齐全，焊接部分补刷的防腐油漆完整。

检验方法:观察检查。

2．避雷带应平正顺直，固定点支持件间距均匀。

固定可靠，每个支持件应能承受大于49N(5kg)的垂直拉力。

当设计无要求时，支持件间距水平直线部分0.5～1.5m垂直直线部分，弯曲部分0.3～0.5m。

检验方法:检查拉力试验记录，观察或尺量检查。

3．避雷针体垂直，避雷网规格尺寸和弯曲半径正确。

避雷针针体垂直度偏差不大于顶端针杆的直径。

钉体各节尺寸表3-49项目针全高（mm）1.02.03.04.05.0上节1000 2000 1500 1000 1500中节—— 1500 1500 1500下节——— 1500 2000（4）避雷针应垂直安装牢固，垂直度允许偏差为3/1000。

（5）焊接要求详见第4.2.2.（2）条清除药皮后刷防锈漆。

（6）避雷针一般采用圆钢或钢管制成，其直径不应小于下列数值：A、独立避雷针一般采用直径为19mm镀锌圆钢。

B、屋面上避雷针一般宜采用直径25mm镀锌钢管。

C、水塔顶部避雷针采用直径25mm或40mm的镀锌管。

D、烟囱顶上避雷针采用直径25mm镀锌圆钢或直径为40mm镀锌钢管。

E、避雷环用直径12mm镀锌圆钢或截面为l00mm2镀锌扁钢，其厚度为4mm。

3.7.2 避雷针制作：按设计要求的材料所需的长度分上、中、下三节进行下料。

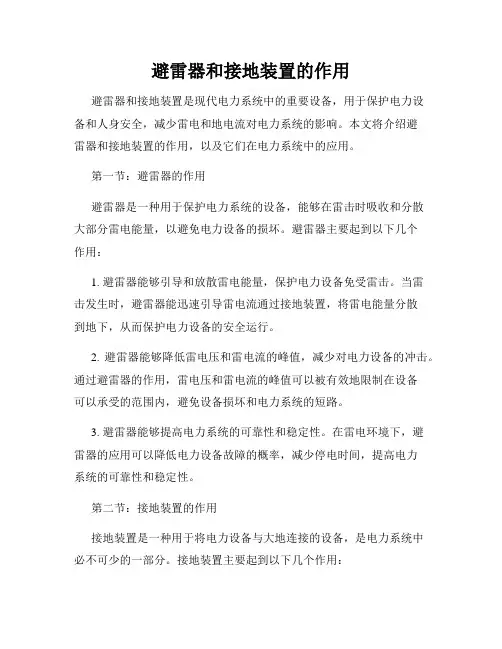

避雷器和接地装置的作用避雷器和接地装置是现代电力系统中的重要设备，用于保护电力设备和人身安全，减少雷电和地电流对电力系统的影响。

本文将介绍避雷器和接地装置的作用，以及它们在电力系统中的应用。

第一节：避雷器的作用避雷器是一种用于保护电力系统的设备，能够在雷击时吸收和分散大部分雷电能量，以避免电力设备的损坏。

避雷器主要起到以下几个作用：1. 避雷器能够引导和放散雷电能量，保护电力设备免受雷击。

当雷击发生时，避雷器能迅速引导雷电流通过接地装置，将雷电能量分散到地下，从而保护电力设备的安全运行。

2. 避雷器能够降低雷电压和雷电流的峰值，减少对电力设备的冲击。

通过避雷器的作用，雷电压和雷电流的峰值可以被有效地限制在设备可以承受的范围内，避免设备损坏和电力系统的短路。

3. 避雷器能够提高电力系统的可靠性和稳定性。

在雷电环境下，避雷器的应用可以降低电力设备故障的概率，减少停电时间，提高电力系统的可靠性和稳定性。

第二节：接地装置的作用接地装置是一种用于将电力设备与大地连接的设备，是电力系统中必不可少的一部分。

接地装置主要起到以下几个作用：1. 接地装置能够提供电流回路，保护人身安全。

在电力设备中存在的漏电或故障电流，可以通过接地装置迅速流向大地，避免对人体造成电伤或电击。

2. 接地装置能够消除电力设备的静电和地电荷，保护设备安全。

在电力系统中，设备表面会积聚静电和地电荷，通过接地装置可以将这些电荷消散，防止设备受到电磁干扰或引发火灾等安全隐患。

3. 接地装置能够提供地点，为系统的故障电流提供流动路径。

当设备发生故障或短路时，故障电流可以通过接地装置，快速流回大地，从而保护设备和电力系统的安全运行。

第三节：避雷器和接地装置在电力系统中的应用避雷器和接地装置是电力系统中不可或缺的设备，广泛应用于各类电力设备和电力线路中。

在不同的电力系统中，避雷器和接地装置的应用方式有所不同，但其基本功能和作用是一致的。

1. 高压输电线路：在高压输电线路上，避雷器通常设置在电力杆或电力塔的顶部，作为防范雷击的第一道屏障。

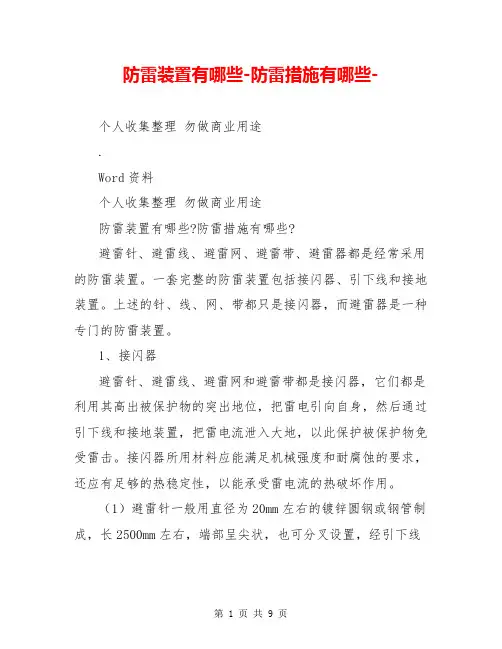

防雷装置有哪些-防雷措施有哪些-个人收集整理勿做商业用途.Word资料个人收集整理勿做商业用途防雷装置有哪些?防雷措施有哪些?避雷针、避雷线、避雷网、避雷带、避雷器都是经常采用的防雷装置。

一套完整的防雷装置包括接闪器、引下线和接地装置。

上述的针、线、网、带都只是接闪器，而避雷器是一种专门的防雷装置。

1、接闪器避雷针、避雷线、避雷网和避雷带都是接闪器，它们都是利用其高出被保护物的突出地位，把雷电引向自身，然后通过引下线和接地装置，把雷电流泄入大地，以此保护被保护物免受雷击。

接闪器所用材料应能满足机械强度和耐腐蚀的要求，还应有足够的热稳定性，以能承受雷电流的热破坏作用。

（1）避雷针一般用直径为20mm左右的镀锌圆钢或钢管制成，长2500mm左右，端部呈尖状，也可分叉设置，经引下线与接地装置连接。

避雷针主要用于保护高耸孤立的建筑物或构筑物及其周围的设施，也常用来保护室外的变配电装置。

图1避雷针（2）避雷网用镀锌圆钢或扁钢沿屋顶边檐设置避雷线，再用同样钢管制成6×6m或6×10m或10×10m的方格。

避雷网主要用于平顶或斜顶屋面且屋顶面积较大的建筑物。

（3）避雷带用镀锌圆钢或扁钢沿建筑物的四周设置。

避雷带主要用于保护高层建筑的立侧面免遭雷击，它和屋顶的避雷针或避雷网一起组成完整的避雷系统。

（4）避雷线一般采用截面积不小于35mm2的镀铸钢绞线与架空线路同杆同塔架设，架设方法与垂度要求与架空线路相同，并且在首尾几中间各部位与接地装置相连。

避雷线主要用于保护与其同杆架设的架空线路及其周围的设施。

接闪器最小尺寸见表8-1。

接闪器装设在烟囱上方时，由于烟气有腐蚀作用，应适当加大尺寸。

表1 接闪器常用材料的最小尺寸类别规格圆钢或钢管扁钢圆钢直径/mm钢管直径/mm 截面/mm2厚度/mm避雷针针长1m以下1220--针长1～2m 1625--针在烟囱上方20---避雷网和避雷带网格6m×6m至10m×10m8-484网格在烟囱上方12-10042、避雷器避雷器并联在被保护设备或设施上，正常时装置与地绝缘，当出现雷击过电压时，装置与地由绝缘变成导通，并击穿放电，将雷电流或过电压引入大地，起到保护作用。

1H413025电气工程防雷与接地装置的安装要求本条主要知识点是:防雷装置的安装要求，接地极的选用与质检，接地装置的安装要求。

一、防雷装置的安装要求防雷装置主要是指避雷器，避雷器包括阀式避雷器和排气式避雷器。

(一)避雷器安装要求1．阀式避雷器（12条要求）。

(三)避雷线和接地装置：各种电压等级输电线路．一般采用下列防雷方式：1.500kV及以上送电线路，应全线装设双避雷线，且输电线路愈高，保护角愈小(有时小于20°)。

在山区高雷区．甚至可以采用负保护角。

2.220～330kV线路，同样应全线装设双避雷线．一般杆塔上避雷线对导线的保护角为20°～30°。

3.110kV线路，一般沿全线装设避雷线，在雷电特别强烈地区采用双避雷线。

在少雷区或运行经验证明雷电活动轻微的地区，可不沿线架设避雷线，但应装设自动重合闸。

4.35kV及以下线路，一般不沿线架设避雷线，但杆塔仍应逐基接地。

二、接地极的选用与质检(一)接地极的选用接地极是接地的工作主体，接地工程中广泛使用的接地极有金属接地极、非金属接地极、离子接地极以及降阻剂。

(二)接地极的质量检查验收接地极没有统一的产品验收标准，通常都采用厂家的制造标准进行验收，一般生产厂家已提供产品合格证，而且在运输及储存中外包装未受到明显的机械损伤，型号、数量均符合订货要求或设计要求即可。

三、接地装置的安装要求接地装置包括接地极和接地线两部分，接地线又可分为接地干线和接地支线两部分。

1．金属接地极的安装(1)接地沟的挖掘沟的中心线与建筑物或构筑物的基础距离不小于2m，独立避雷针的接地装置与重复接地之间的距离不小于3m，接地极应远离由于高温影响(如烟道)使土壤电阻率升高的地方。

(2)接地极的制作与安装接地极间的距离按设计要求，一般规定的距离不小于5m。

水平接地极多用于环绕建筑四周的联合接地，当接地沟挖好后，应垂直敷设在地沟内。

水平接地极多根平行敷设时水平间距不小于5m。

防雷及接地装置计算规则一、定额工程量计算规则1、接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m计算，若设计有管帽时，管帽量按加工件计算。

2、接地母线敷设，按设计长度以“m”为计量单位计算工程。

接地母线、避雷线敷设均按延长米计算，其长度按施工图设计水平和垂直规定长度量另加 3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算，计算主材费时应另增加规定的损耗率。

3、接地跨接线以“处”为计量单位，按规程规定凡需作接地跨接线的工程内容，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。

4、避雷针的加工制作、安装，以“根”为计量单位，独立避雷针安装以“基”为计量单位。

长度、高度、数量均按设计规定。

独立避雷针的加工制作如定额有相应的制作定额，则套用定额子目，否则独立避雷针的加工制作应执行“一般铁件”制作子目或按成品计算。

5、半导体少长针消雷装置安装以“套”为计量单位，按设计安装高度分别执行相应子目。

装置本身由设备制造厂成套供货。

6、利用建筑物内主筋作接地引下线安装以“m”为计量单位，每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根时，可按比例调整。

7、断接卡子制作安装以“套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。

8、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”定额，电缆支架的接地线安装应执行“户内接地母线敷设”子目。

9、均压环敷设以“m”为计量单位，主要考虑利用圈梁内主筋作均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。

长度按设计需要作均压接地的圈梁中心线长度，以延长米计算。

如果采用单独扁钢或圆钢明敷作均压环时，可套用“户内接地母线敷设”定额子目。

10、钢、铝窗接地以“处”为计量单位(高层建筑六层以上的金属窗，设计一般要求接地)，按设计规定接地的金属窗数进行计算。

一、接地装置1、名词解释：接地装置是指埋设在地下的接地电极与由该接地电极到设备之间的连接导线的总称。

地装置由接地极、接地极引线和接地母排三部分组成，它被用以实现电气系统与大地相连接的目的。

与大地直接接触实现电气连接的金属物体为接地极。

它可以是人工接地极，也可以是自然接地极。

对此接地极可赋以某种电气功能，例如用以作系统接地、保护接地或信号接地。

接地母排是建筑物电气装置的参考电位点，通过它将电气装置内需接地的部分与接地极相连接。

它还起另一作用，即通过它将电气装置内诸等电位联结线互相连通，从而实现一建筑物内大件导电部分间的总等电位联结。

接地极与接地母排之间的连接线称为接地极引线。

按接地的目的，电气设备的接地可分为：工作接地、防雷接地、保护接地、仪控接地。

2、工程量清单示例项目编码；030209001001项目名称；接地装置项目特征；1、接地母线材质、规格：应说明接地母线的敷设部位（户内户外）并说明材料种类及规格2、接地极材质、规格：说材料种类及夫格，还要注明土质种类项3、相关定额计算规则及有关规定（1）、接地极接地极制作安装：以“根”为计量单位，长度按设计长度计算，设计无规定时，每根长度按2.5米计算，若设计有管帽时，管帽另按加工件计算。

接地极一般使用在小型建筑，而且无桩基的工程。

如用整个底板钢筋作为接地极，应套用补充定额，如基础接地采用基础主次梁内两根主筋做接地极，可参照柱梁引下线子目。

（2）、接地母线：就是将引下线送来的雷电线分送到接地极的导体。

户外接地母线一般敷设在沟内，敷设前应设计要求挖沟，沟底不得小于0.5米，然后埋入扁钢。

可分为户内接地母线敷设、户外接地母线敷设、铜接地绞线敷设等。

户外接地母线敷设定额已包括母线地沟土方的挖、填及夯实工作，不再另行计算土方量，如遇石方、矿渣、流沙、积水、障碍物等可另行计算。

接地母线敷设，按设计长度以“米”为计量单位计算工程量，接地终线、避雷线敷设。

均按延长米计算，其长度按施工图设计水平和垂直规定长度另加3.90%的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算。

接地装置及防雷装置的定期检查操作规程
1、检查周期
（1）变（配）电所的接地与避雷装置每年应检查一次；避雷器检查每年不应少于一次，雷雨季节前应做好预防性试验或进行检查，发现问题应及时更换与处理。

接地电阻值应符合安全运行要求；
（2）根据建、构筑物的具体情况，对接地线的运行情况应每年检查1—2次；
（3）各种防雷装置的接地装置每年在雷雨季前应检查一次；
（4）对有腐蚀性土壤的接地装置，应根据运行情况一般每3—5年对地面下接地体检查一次；
（5）手持式、移动式电气设备的接地线在每次使用前应进行检查；
（6）接地装置的接地电阻一般应定期进行测量。

2、检查项目
（1）检查接地装置的各连接件的接触是否良好，有无损伤、折断和腐蚀现象，接地装置连接点不得有损伤、折断和腐蚀状况；大接地系统的电阻值不应超过0.5Ω，小接地系统的电阻值不应超过10Ω；
（2）对含有强酸、强碱、盐等化学成分的土壤地带每5年应检查地面下500mm以下部位的接地体的腐蚀程度；
（3）在土壤电阻率最大时（一般为雨季前）测量接地装置的接
地电阻，并对测量结果进行分析比较；
（4）检查电气设备与接地线连接、接地线与接地网连接、接地线与接地干线连接是否完好；
（5）避雷器外观检查，瓷表面不应有破损与裂纹，引线桩头无松动，安装应牢固不得倾斜。

3、避雷器在运行中应与配电装置同时进行巡视检查，雷电后，应增加巡视。

（1）瓷套是否完整；
（2）导线与接地引线有无烧伤痕迹和断胶现象；
（3）水泥接合缝及涂刷的油漆是否完好；
（4）10KV避雷器上帽引线处密封是否严密，有无进水现象；
（5）瓷套表面有无严重污秽。
