防雷接地施工图预算1. 引言防雷接地是建筑物电力系统中非常重要的一项工程，它可以保护建筑物及其中的电子设备免受雷击等自然灾害的影响。
本文将根据防雷接地施工图预算的要求，对预算所需的材料、工时和费用等进行详细的说明和计算。
2. 预算材料清单2.1 接地材料•铜排：2米•接地极：10根•接地剂：50千克2.2 连接材料•铜焊条：5千克•接地夹：20个•接地线：200米3. 工时安排为了高效完成防雷接地施工图预算所需的工作，根据经验，我们可以将工时安排如下：•安装接地极：2天•铺设接地线：1天•连接接地材料：1天4. 费用计算4.1 材料费用根据上述材料清单，我们可以计算出材料的总费用如下：接地材料费用 = 铜排单价 * 2 + 接地极单价 * 10 + 接地剂单价 * 50连接材料费用 = 铜焊条单价 * 5 + 接地夹单价 * 20 + 接地线单价 * 200总费用 = 接地材料费用 + 连接材料费用4.2 工时费用根据工时安排，我们可以计算出各项工作的总工时费用如下：安装接地极费用 = 安装接地极工时 * 单位工时费用铺设接地线费用 = 铺设接地线工时 * 单位工时费用连接接地材料费用 = 连接接地材料工时 * 单位工时费用总工时费用 = 安装接地极费用 + 铺设接地线费用 + 连接接地材料费用4.3 总费用综合考虑材料费用和工时费用，我们可以计算出防雷接地施工图预算的总费用如下：总费用 = 材料费用 + 工时费用5. 结论通过以上的详细计算，我们可以得出防雷接地施工图预算的材料清单、工时安排和费用计算等结果。
根据实际情况进行进一步调整和优化，可以确保施工过程顺利进行并达到预期的防雷效果。
同时，预算的准确性也可以帮助管理层做出合理的决策和安排，确保资金的有效利用。
参考资料•防雷接地施工图设计手册•电力工程施工图预算实务指南。
防雷及接地系统工程施工图预算编制本章讲述防雷及接地系统的工程量计算与定额套用，包括避雷针制安、避雷网安装、引下线敷设、接地极制安、接地装置调试等内容，通过本章的学习应掌握防雷系统的施工图预算编制。
一、防雷接地装置的组成防雷接地的主要作用是将建筑物或构筑所受雷电的袭击引入大地，使建筑物、构筑物免受雷电的破坏，所以无论任何级别的防雷接地装置，一般都有三大部分构成，分别是接闪器、引下线和接地体。
按闪器通常有避雷针、避雷网、避雷带等形式；引下线一般由引下线、引下线支持卡子、断接卡子、引下线保护管等组成；接地体一般由接地母线、接地极组成。
常用的接地极可以是钢管、角钢、钢板、铜板等。

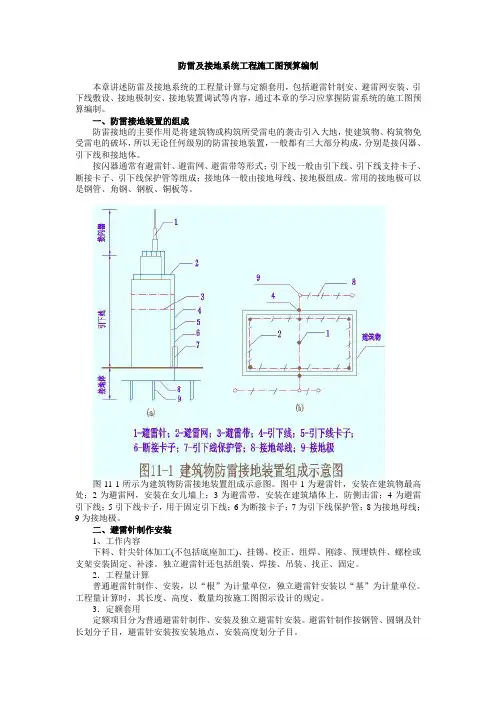

图11-1所示为建筑物防雷接地装置组成示意图。
图中1为避雷针，安装在建筑物最高处；2为避雷网，安装在女儿墙上；3为避雷带，安装在建筑墙体上，防侧击雷；4为避雷引下线；5引下线卡子，用于固定引下线；6为断接卡子；7为引下线保护管；8为接地母线；9为接地极。
二、避雷针制作安装1、工作内容下料、针尖针体加工(不包括底座加工)、挂锡、校正、组焊、刚漆、预埋铁件、螺栓或支架安装固定、补漆。
独立避雷针还包括组装、焊接、吊装、找正、固定。
2．工程量计算普通避雷针制作、安装，以“根”为计量单位，独立避雷针安装以“基”为计量单位。
工程量计算时，其长度、高度、数量均按施工图图示设计的规定。
3．定额套用定额项目分为普通避雷针制作、安装及独立避雷针安装。
避雷针制作按钢管、圆钢及针长划分子目，避雷针安装按安装地点、安装高度划分子目。
4．注意问题（1）避雷针制作的未计价材料是：针尖体材料（如钢管、圆钢、铜质针尖等）。
（2）避雷针安装不包括针体制作，独立避雷针加工制作应执行“一般铁构件”制作定额。
普通避雷针安装在木杆和水泥杆上，包括避雷引下线安装。
（3）避雷针安装均已考虑了高空作业的因素。
三、避雷网安装1、工作内容平直、下料、测位、打眼、埋卡子、焊接、固定、刷漆。
