防雷接地图集

防雷接地图集
12
• 利用建筑物 的主筋作引 下
13
四、接地母线的敷设
• 挖填土不用另算
• 接地母线敷设，按设计长度以“m”为计算单位， 其长度按施工图设计的水平和垂直长度另加3.9％ 的附加长度计算。计算主材费时另加规定的损耗 率。 工程量＝施工图设计长度×（1＋3.9％）
14
• 户内接地母线敷设包括打洞、埋卡子、敷 设、焊接、油漆等工作内容。卡子的水平 距离为1米，垂直方向1.5米，穿墙时用 Φ40×400钢管保护，每10米综合入一个保 护管，卡子及钢管费已计入定额之内，不 得另计。
长度按设计长度计算，设计无规定时，每 根按2.5m计算。若设计有管帽时，管帽另 按加工计算。 • P542
19
六、均压环的敷设：“10m”
• 均压环敷设以“m”为单位计算，焊接时按两根筋 考虑，超过两根时，可按比例调整。长度按设计 需要作为均压接地的圈梁中心长度，以延长米来 计算。
• 防雷引下线均压环当设计要求另敷设扁钢或 圆钢时，则执行户内接地母线定额，主材另 计。
17
接地网的跨接
• 按平均每6m两根主筋间跨接一处 ［L×(n－1)]/6 -------- （c）跨接
处 注：跨接处间隔如设计有要求可换算。 例：设计要求利用基础两根主筋作接
地网，单长350m，要求4m跨接一次，试计 算总焊接处：
• 解：［ 350×(2－1)]/4 18 =88
五、接地极的制作安装：“根” • 接地极制作安装以“根”为计量单位。其

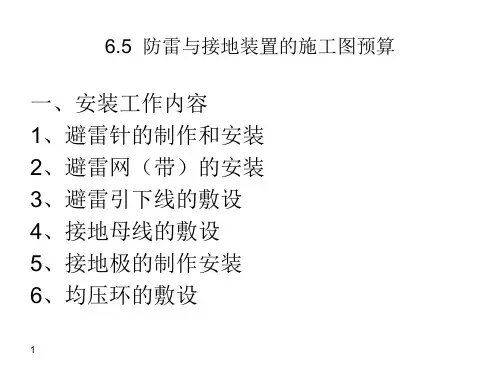

6.5 防雷与接地装置的施工图预算
一、安装工作内容 1、避雷针的制作和安装 2、避雷网（带）的安装 3、避雷引下线的敷设 4、接地母线的敷设 5、接地极的制作安装 6、均压环的敷设
1
7、接地跨接线的安装 8、钢铝窗接地 9、等电位连接 10、断接卡子、测试板 11、接地系统的调试

防雷接地图集

防雷接地图集

知识创造未来
防雷接地图集

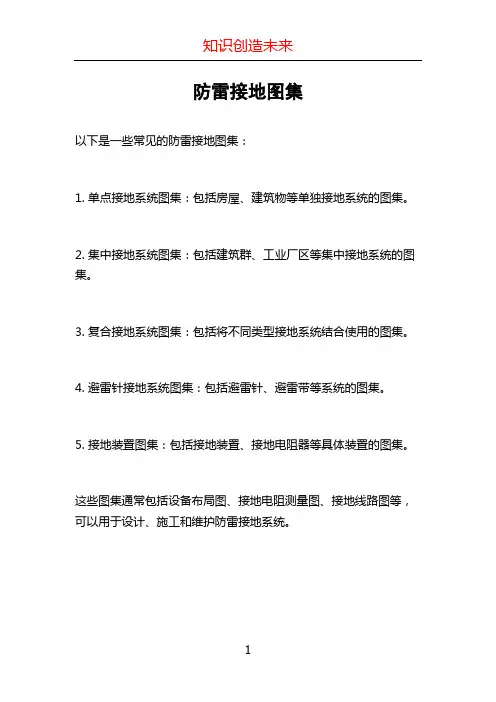

以下是一些常见的防雷接地图集：
1. 单点接地系统图集：包括房屋、建筑物等单独接地系统的图集。

2. 集中接地系统图集：包括建筑群、工业厂区等集中接地系统的图集。

3. 复合接地系统图集：包括将不同类型接地系统结合使用的图集。

4. 避雷针接地系统图集：包括避雷针、避雷带等系统的图集。

5. 接地装置图集：包括接地装置、接地电阻器等具体装置的图集。

这些图集通常包括设备布局图、接地电阻测量图、接地线路图等，可以用于设计、施工和维护防雷接地系统。

1。

防雷接地图集课件

防雷接地图集课件

04 防雷接地施工工艺
CHAPTER
施工前的准备
技术准备
熟悉施工图纸，了解防 雷接地系统的设计要求 和相关规范，进行必要
的技术交底。
材料准备
根据施工需要，准备足 够的防雷接地材料，如 镀锌扁钢、圆钢、降阻
剂等。
工具准备
准备齐全的施工工具和 测试仪器，如电锤、电 焊机、接地电阻测试仪
等。
安全准备
确保施工现场安全，设 置安全警示标志，配备 必要的安全防护用品。
05 防雷接地维护与管理
CHAPTER
日常维护与保养
接地电阻检测
定期检查接地电阻，确保接地系统正常工作 。
外观检查
定期对防雷接地系统进行外观检查，发现损 坏或老化部件及时更换。
防雷设施清洁
保持防雷设施的清洁，避免积尘导致性能下 降。
避雷针校准
确保避雷针处于垂直状态，如有偏移需及时 调整。
定期检测与维修
防雷接地设备的种类与规格
接地棒
接地线
接地棒是用于插入地下的金属导体， 一般采用镀锌或不锈钢材质，根据不 同的土壤条件和接地电阻要求选择不 同规格的接地棒。
接地线是连接接地极和设备的导线， 一般采用多股铜芯线或铝芯线，根据 设备的接地要求选择不同规格的接地 线。
接地极
接地极是埋设在地下的金属导体，一 般采用镀锌钢管或圆钢，根据土壤导 电性能和接地电阻要求确定接地极的 长度和数量。
土壤等措施降低电阻。
避雷针倾斜
定期检查避雷针状态，发现倾斜及时 校正，并分析倾斜原因，采取相应措
施防止再次倾斜。
防雷元件失效
及时更换失效的防雷元件，并分析原 因，采取相应措施防止再次失效。
接地线断裂
定期检查接地线，发现断裂及时修复 ，并分析断裂原因，采取相应措施防 止再次断裂。

03d5013防雷及接地装置安装图集

03d5013防雷及接地装置安装图集

２．从首层起，每三层 利 用 结 构 圈 梁 水 平 钢 筋 与 引 下 线 焊 接 成 均 压 环。
所有引下线、建筑物内的金属结构和金属物体等与均压环连接。
３．从距地３０ ｍ 高度起， 每 向 上 三 层， 在 结 构 圈 梁 内 敷 设 一 条 ２５ ｍ ｍ ×
４ｍ ｍ 的扁钢与引下线焊成一环形水平避雷带，以防止侧向雷击，并将金属

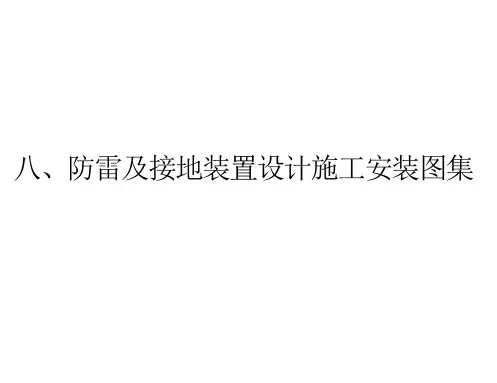

八、防雷及接地装置设计施工安装图集
防雷及接地装置设计施工安装图集
图名 电气设备接地安装方法 （１） 图号
Ｄ Ｑ ８ －１
说 明 １． 电 动 机 接 线 盒 内 有 接 地 端 子 需 要 做 接 地 连 接 。 ２． 变 压 器 接 地 线 与 接 地 干 线 连 接 部 分 应 采 用 螺 栓 连 接 ３．每个电气装置 的 接 地 应 以 单 独 的 接 地 线 与 接 地 干 线 相 连 接， 不 得 在 一个接地线中串接几个需要接地的电气装置。
说 明 １．在建筑物的屋 顶 上 安 装 单 支 或 三 叉 避 雷 针，避 雷 针 通 常 安 装 在 房 角处，用膨胀螺栓安装避雷针，并用铜带进行连接及作接地引下线，接地 引下线也可选用结构钢筋引下。 ２．屋顶上金属物 体 要 与 接 地 线 连 接， 避 雷 针 安 装 数 量 由 工 程 设 计 决 定。 ３．接地铜带固定点间距为１ ｍ 。
螺栓 螺母 垫圈
型号及规格 见工程设计 见工程设计 见工程设计 钢板１８０ ×２５０ ×１６０δ＝１．５ ２５ ×２５ ×３ Ｌ ＝９０ 见工程设计 见工程设计 钢板１７４ ×１００ ×３ Ｍ４ ×１５ 镀锌 Ｍ１０ ×３０ 镀锌 Ｍ１０ 镀锌 Φ１２ 镀锌
·６５３ ·
防雷及接地装置设计施工安装图集
针全高

防雷接地图集 ppt课件

防雷接地图集 ppt课件
❖基础梁和立柱钢筋（引下线）焊接也执行柱主筋与圈 梁钢筋焊接。
21
七、接地跨接线的安装 ❖ 指接地母线遇有障碍需跨接时相连接的连接线或利用
金属构件、金属管道作为接地线时，需要焊接的连接 线。
▪ 如易燃气体管道法兰盘之间的连接。 ▪ 伸缩缝 ▪利用地下管道作为接地母线，法兰处要做接地跨接 ▪吊车钢轨作为接地母线，两钢轨的跨接。
30
❖ 半导体少长针消雷装置是按生产厂家供应成套装置， 现场吊装、组合。接地引下线及接地电阻试验另套相 应定额。
31
防雷装置示例
32
例： 一、工程概况
某饲料厂主厂房，房顶的长和宽分别为30m和 11m，层高4.5m，共五层，女儿墙高度0.6m， 室内外高差0.45m，女儿墙顶敷设Ф8镀锌圆钢避 雷带， Ф8镀锌圆钢引下线自两角引下，在距室外 自然地坪1.8m处断开，在距建筑物3m处，设3根 2.5m长∠ 50×5角钢接地极两组，打入地下 0.8m，顶部用-40×4镀锌扁钢连通，在引下线 断接卡子处和引下线连接。
13
四、接地母线的敷设
❖挖填土不用另算
❖接地母线敷设，按设计长度以“m”为计算单位， 其长度按施工图设计的水平和垂直长度另加3.9 ％的附加长度计算。计算主材费时另加规定的损 耗率。
工程量＝施工图设计长度×（1＋3.9％）
14
❖ 户内接地母线敷设包括打洞、埋卡子、敷设、焊接、 油漆等工作内容。卡子的水平距离为1米，垂直方向 1.5米，穿墙时用Φ40×400钢管保护，每10米综 合入一个保护管，卡子及钢管费已计入定额之内，不 得另计。
35
二、套定额
序 定额编 号号 1 22 23 24 25 26 2-
项目名称
屋顶避雷网敷设φ8 引下线的敷设φ8 接地母线-40×4

03d5013_防雷及接地装置安装图集资料

03d5013_防雷及接地装置安装图集资料
八、防雷及接地装置设计施工安装图集
防雷及接地装置设计施工安装图集
图名 电气设备接地安装方法 （１） 图号
Ｄ Ｑ ８ －１
说 明 １． 电 动 机 接 线 盒 内 有 接 地 端 子 需 要 做 接 地 连 接 。 ２． 变 压 器 接 地 线 与 接 地 干 线 连 接 部 分 应 采 用 螺 栓 连 接 ３．每个电气装置 的 接 地 应 以 单 独 的 接 地 线 与 接 地 干 线 相 连 接， 不 得 在 一个接地线中串接几个需要接地的电气装置。
·６４４ ·
防雷及接地装置设计施工安装图集
图名
电气装置接地系统的形式
图号
Ｄ Ｑ ８ －５
说 明
Ｔ ———外露 导 电 部 分 直 接 接 地， 与 电
电气装置 的 接 地 系 统分 ＴＮ 、ＴＴ 、ＩＴ３ 源的接地无关；
种型式，这些文字符号的意义是：
Ｎ ———外露导电 部 分 与 电 源 的 中 性 点
Ｔ Ｎ —Ｃ 系 统———在 全 系 统 内 Ｎ 线 和
分对地的关系；
ＰＥ 线合为一根线 （ＰＥ Ｎ 线）；
ＴＮ —Ｃ —Ｓ 系 统———在 全 系 统 内， 仅 在 前 一部分 Ｎ 线和ＰＥ 线合为一根线。
·６４５ ·
防雷及接地装置设计施工安装图集
图名
高层建筑一、二类防雷 装置安装示意图
图号
Ｄ Ｑ ８ －６
防雷及接地装置设计施工安装图集
图名
电线管接地安装方法 （１）
图号
Ｄ Ｑ ８ －３
说 明 １．镀锌的钢导管、 可 挠 性 导 管 和 金 属 线 槽 不 得 熔 焊 跨 接 接 地 线，以 专 用 接 地卡距接的两卡间连线为铜芯软导线，截面积不小于４ｍ ｍ２ 。 ２．当非镀锌钢导 管 采 用 螺 纹 连 接 时， 连 接 处 的 两 端 焊 跨 接 接 地 线；当 镀 锌 钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线。

安装识图之防雷接地工程图

安装识图之防雷接地工程图

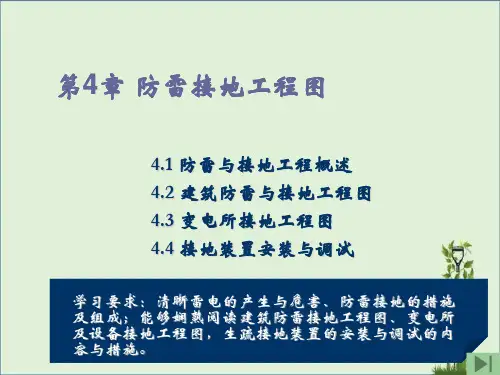

第4章 防雷接地工程图
4.1 防雷与接地工程概述 4.2 建筑防雷与接地工程图 4.3 变电所接地工程图 4.4 接地装置安装与调试
学习要求：清晰雷电的产生与危害、防雷接地的措施 及组成；能够娴熟阅读建筑防雷接地工程图、变电所 及设备接地工程图，生疏接地装置的安装与调试的内 容与措施。
4.1 防雷与接地工程概述
rx 爱护范围的半径，用教 材P162中的公式求得
四、建筑物接地平面图
● 接地装置的构成： ①人工接地体：一般是将型钢或钢管打入地 下，形成有效接地，常用的一般有钢管接地 极和角钢接地极；钢管接地极一般用2.5m长 φ40~50壁厚不小于4mm的钢管，顶部打入地 下深度不小于0.7m，形成接地极，角钢接地 极一般用L50×5角钢，顶部打入地下不小于 0.7m，形成接地极。钢管、角钢接地极一般 成组敷设。单根接地极间用-40×4镀锌扁钢 接地母线连接形成一组。具体根数由计算确
过电压
避
变
雷
电
器
设备
所
Rr 避雷装置对变电所的爱护
避雷器对变电所设备的爱护
三、接地系统
● 接地装置由接地体、接地干线、接地支线组 成，并和自然接地体连成一个整体。
● 接地装置埋入土中的深度为0.8M，与设备根 底的距离大于1M。
● 接地装置接地电阻按电气标准规定不得大于 4Ω，假设实测大于4Ω ，则需另外处理。
滚球半径hr (m)
第一类防雷建筑
≤5 × 5或≤6 ×4
30
第二类防雷建筑
≤10 × 10或≤12 ×8
45
第三类防雷建筑
≤20 × 20或≤24 ×16
60
●
● 避雷针爱护范围图的阅读
h＜30m时，rx 爱护范围半 径确实定：

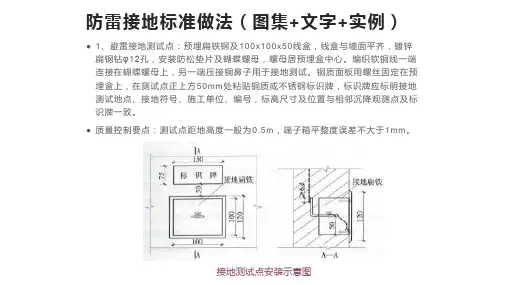

防雷接地标准做法(图集+文字+实例)

防雷接地标准做法(图集+文字+实例)
总等 电位 联结 原理 图
卫生间局部等电位联结原理图
等电位箱实例图
屋面透气管接地示意图
屋面透气管防雷接地实例图
6、屋面金属体接地：用-25x4的镀锌扁钢从就近的避雷网引接地线，接地扁钢一端与 避雷网连接，另一端在金属体附近地面引出，应高于设备基础100~20钢金属体应用编织软铜线两端压端子跨接， 编织软铜线外套黄绿双色热缩套且热缩。伸出地面的接地母线应刷黄绿相间油漆。体 积较大的金属体应做不小于2处的接地，高度高于避雷网时，应加避雷针保护。接地母 线附近应做接地标识。
防雷接地标准做法（图集+文字+实例）
● 1、避雷接地测试点：预埋扁铁钢及100x100x50线盒，线盒与墙面平齐，镀锌 扁钢钻φ12孔，安装防松垫片及蝴蝶螺母，螺母居预埋盒中心。编织软铜线一端 连接在蝴蝶螺母上，另一端压接铜鼻子用于接地测试。铜质面板用螺丝固定在预 埋盒上，在测试点正上方50mm处粘贴铜质或不锈钢标识牌，标识牌应标明接地 测试地点、接地符号、施工单位、编号，标高尺寸及位置与相邻沉降观测点及标 识牌一致。
避雷带安装示意图
圆弧 夹板 支架 做法 详图
三角 夹板 支架 做法 详图
圆弧 夹板 支架 实例 图
三角 夹板 支架 实例 图
套管 支架 做法 详图
套管 支架 实例 图
避雷网搭接示意图 焊
双面
屋面避雷针及避雷线安装的质量控制及工艺： 接地装置的焊接应采用搭接焊，搭接长度应符合下列规定： 1 扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊。 2 圆钢与圆钢搭接为圆钢直径的6倍，双面施焊； 3 圆钢与扁钢搭接为圆钢直径的6倍，双面施焊； 4 扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下
接地母线支架安装示意图

建筑防雷图集

建筑防雷图集
46
固定件零件图(2-31)
47
屋顶彩灯防雷装置做法(2-32)
48
防止高电位侵入安装图(2-33)
49
各类天线防雷装置安装(2-34)
50
高层建筑擦窗机防雷接地做法(2-35)
51
航空障碍灯在屋顶上安装防雷做法(2-36)
52
航空障碍灯在屋顶侧墙安装防雷做法(2-37)
53
金属板屋面防雷接地做法(2-38)
24
避雷带在天沟、屋面、女儿墙上安装图(2-09)
25
古建筑物防雷做法(2-10)
26
瓦坡屋顶防雷装置安装(2-11)
27
V形折板内钢筋作防雷装置安装(2-12)
28
加气板平屋顶防雷装置安装(2-13)
29
屋顶非金属冷却塔，水箱防雷装置安装(2-14)
30
屋顶透气管，金属灯杆，旗杆防雷装置安装(2-15)
建筑防雷图集
二、建筑物、构筑物防雷装置安装
烟囱防雷装置安装(2-01)
17
金属油罐防雷接地做法(2-02)
18
避雷针在山墙上安装(2-03)
19
避雷针在侧墙上安装(2-04)
20
避雷针在屋面上安装(一) (2-05)
21
避雷针在屋面上安装(二) (2-06)
22
水塔防雷装置做法(2-07)
23
避雷带在屋脊上安装(2-08)
54
利用建筑物内钢筋(柱内，基础内)连接大样图(一) (2内)连接大样图(二) (2-40)
56
箱形基础防雷装置做法(2-41)
57
混凝土内钢筋之间机械卡接器连接法(2-42)
58
31
避雷带及避雷短针在女儿墙上安装(2-16)

(整理)防雷接地工程图集

(整理)防雷接地工程图集
4.2建筑物屋顶防雷装置安装方法
（3）环境影响技术评估。
2）规划实施可能对环境和人群健康产生的长远影响。
第1页
规划环境影响评价技术导则由国务院环境保护主管部门会同国务院有关部门制定；规划环境影响评价技术规范由国务院有关部门根据规划环境影响评价技术导则制定，并抄送国务院环境保护主管部门备案。
4.选择评价方法
4.3均压环、避雷带、引下线的设置
4.3角钢接地极安装

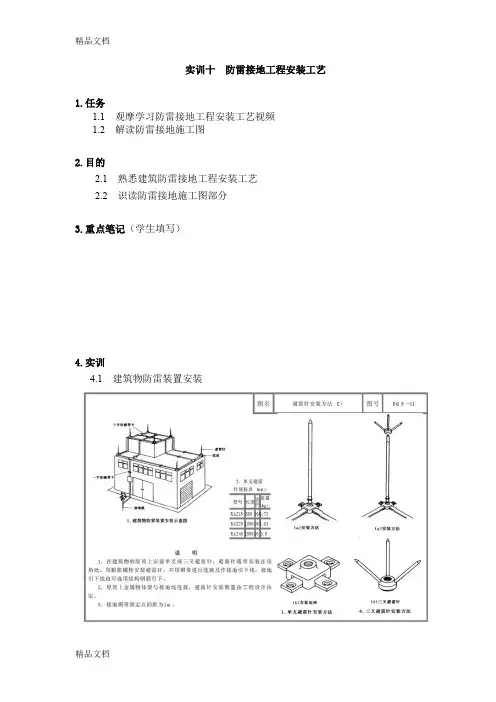

实训十防雷接地工程安装工艺
1.任务
1.1观摩学习防雷接地工程安装工艺视频
1.2解读防雷接地施工图
2.目的
2.1熟悉建筑防雷接地工程安装工艺
2.2识读防雷接地施工图部分
3.重点笔记（学生填写）
4.实训
4.1建筑物防雷装置安装
规划审批机关在审批专项规划草案时来自应当将环境影响报告书结论以及审查意见作为决策的重要依据。
3）按行业分。国家污染物排放标准分为跨行业综合性排放标准和行业性排放标准。
（3）环境影响分析、预测和评估的可靠性；
发现规划环境影响报告书质量存在重大问题的，审查时应当提出对环境影响报告书进行修改并重新审查的意见。
1）直接使用价值。直接使用价值（DUV）是由环境资源对目前的生产或消费的直接贡献来决定的。
