最新04应用光学-09级第四章上课

1. 理想光学系统原始定义2. 理想光学系统的焦点、焦平面、主点、主平面3. 理想光学系统的节点4. 理想光学系统的物像位置关系，牛顿公式和高斯公式5. 理想光学系统物方焦距与像方焦距的关系6. 理想光学系统的拉氏不变量7. 理想光学系统的光焦度及其与焦距的关系8. 理想光学系统的垂轴放大率、沿轴放大率和角放大率及其关系9. 几个特殊位置的三种放大率10. 理想光学系统的作图法11. 理想光学系统的组合：作图法和计算法12.远距型和反远距型理想光学系统模型13. 多光组组合，正切计算法，截距计算法14. 各光组对总光焦度得贡献15. 焦距仪基本原理16. 望远镜系统的理想光学系统模型17. 视觉放大率概念18. 望远镜与其他光组的组合19. 薄透镜成像原理20. 厚透镜的基点和基面及其与光组组合的关系引言单个折射球面（或反射球面）单薄透镜对细小平面以细光束成完善像实际光学系统对具有一定大小的物（视场）以宽光束（孔径）一个光学系统必须由若干元件组成，经反复精密计算，使其成像接近完善。

开始时，首先将系统看成是理想的§4-1 理想光学系统及其原始定义[返回本章要点]理想光学系统——像与物是完全相似的物空间像空间点——>共轭点直线——>共轭直线直线上的点——>共轭直线上的共轭点理想光学系统理论——高斯光学§4-2 理想光学系统的基点和基面一、焦点F，F’与焦平面[返回本章要点]物方无穷远A F’: 后焦点，像方焦点轴上物点F A’( 处）F：前焦点，物方焦点A→F’:物方无穷远垂轴平面的共轭平面为通过F’的垂轴平面（后焦平面，像方焦面）F’→A：像方无穷远垂轴平面的共轭平面为物方过F 的垂轴平面（前焦平面，物方焦面）注意：这里F与F’不为共轭点，A与A’也不为共轭点二、主点H，H’和主平面[返回本章要点]延长 TE1，FS1交于Q H，H’亦为一对共轭点延长 SkR，EkF’交于Q’点H,H'——物（像）方主点，前（后）主点，QH,Q'H'——物（像）方主面，前（后）主面，且HQ与H'Q'共轭,β = 1，物、像方主面是一对β=1的物像共轭面光学系统总包含一对主点（主平面），一对焦点（焦平面），前者是一对共轭点（面），后者不是像方焦距，后焦距物方焦距，前焦距只要一对主点、一对焦点的相对位置一定，一个光学系统的理想模型就定了。

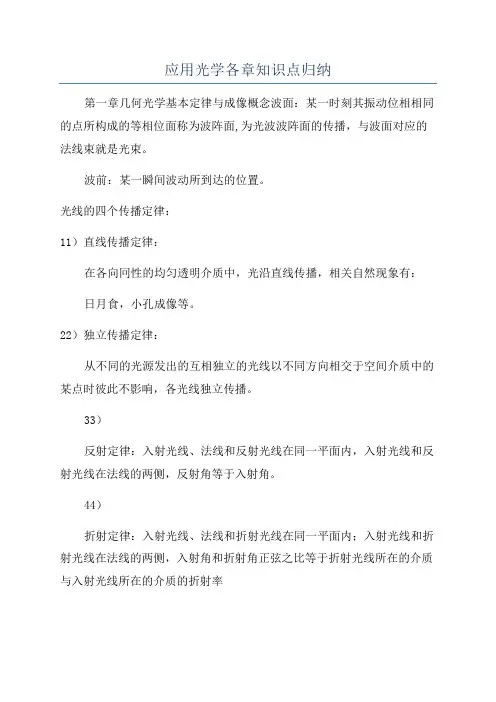

应用光学各章知识点归纳第一章几何光学基本定律与成像概念波面：某一时刻其振动位相相同的点所构成的等相位面称为波阵面,为光波波阵面的传播，与波面对应的法线束就是光束。

波前：某一瞬间波动所到达的位置。

光线的四个传播定律：11）直线传播定律：在各向冋性的均匀透明介质中，光沿直线传播，相关自然现象有：日月食，小孔成像等。

22）独立传播定律：从不同的光源发出的互相独立的光线以不同方向相交于空间介质中的某点时彼此不影响，各光线独立传播。

33）反射定律：入射光线、法线和反射光线在同一平面内，入射光线和反射光线在法线的两侧，反射角等于入射角。

44）折射定律：入射光线、法线和折射光线在同一平面内；入射光线和折射光线在法线的两侧，入射角和折射角正弦之比等于折射光线所在的介质与入射光线所在的介质的折射率（折射）光线的方向射到媒质表面，必定会逆着原来的入射方向反射（折射）出媒质的性质。

光程：光在介质中传播的几何路程SS和介质折射率nn的乘积。

各向同性介质：光学介质的光学性质不随方向而改变。

各向异性介质：单晶体（双折射现象）马吕斯定律：光束在各向同性的均匀介质中传播时，始终保持着与波面的正交性，并且入射波面与出射波面对应点之间的光程均为定值。

全反射临界角：C=arcin全反射条件：11）光线从光密介质向光疏介质入射。

22）入射角大于临界角。

共轴光学系统：光学系统中各个光学兀件表面曲率中心在一条直线上。

物点//像点：物//像光束的交点。

实物//实像点：实际光线的汇聚点。

虚物//虚像点：由光线延长线构成的成像点。

共轭：物经过光学系统后与像的对应关系。

（AA,A"的对称性）完善成像：任何一个物点发出的全部光线，通过光学系统后，仍然聚交于同一点。

每一个物之比，即inIinIn"n简称波面。

光的传播即光路可逆：光沿着原来的反射费马原理：光总是沿光程为极小，极大，或常量的路径传播。

n2ni点都对应唯一的像点。

理想成像条件：物点和像点之间所有光线为等光程。

应用光学课程教案主页第1 次课应用光学课程教案主页第2 次课第二讲几何光学主要是以光线为基础、用几何的方法来研究光在介质中的传播规律及光学系统的成像特性。

内容：§1—1几何光学的基本定律具体讲述：一、光波与光线1、光波性质性质：光是一种电磁波，是横波。

可见光波，波长范围390nm—780nm光波分为两种：1)单色光波―指具有单一波长的光波；2)复色光波―由几种单色光波混合而成。

如：太阳光2、光波的传播速度ν1)与介质折射率n有关；2)与波长λ有关系。

n = c/vc为光在真空中的传播速度c＝3×10m/s；n为介质折射率。

8例题1：已知对于某一波长λ而言，其在水中的介质折射率n＝4/3，求该波长的光在水中的传播速度。

解：＝3×108/4/3＝2.25×10 m/s ncv/=83、光线：没有直径、没有体积却携有能量并具有方向性的几何线。

4、光束：同一光源发出的光线的集合。

会聚光束：所有光线实际交于一点（或其延长线交于一点）发散光束：从实际点发出。

（或其延长线通过一点）说明：会聚光束可在屏上接收到亮点，发散光束不可在屏上接收到亮点，但却可为人眼所观察。

5、波面（平面波、球面波、柱面波）平面波：由平行光形成。

平面波实际是球面波的特例，是∞→R时的球面波。

球面波：由点光源产生。

柱面波：由线光源产生。

二、几何光学的基本定律即直线传播定律、独立传播定律、折射定律、反射定律。

1、直线传播定律：在各向同性的均匀介质中，光沿直线传播（光线是直线）。

直线传播的例子是非常多的，如：日蚀，月蚀，影子等等。

2、独立传播定律：从不同光源发出的光束，以不同的方向通过空间某点时，彼此互不影响，各光束独立传播。

3、反射定律：反射光线和入射光线在同一平面、且分居法线两侧，入射角和反射大小相等，符号相反。

4、折射定律：入射光线、折射光线、通过投射点的法线三者位于同一平面，图1折反定律5、全反射：1）定义：从光密介质射入到光疏介质，并且当入射角大于某值时，在二种介质的分界面上光全部返回到原介质中的现象。

第一章 几何光学的基本定律§ 1-1 发光点、波面、光线、光束 返回本章要点 发光点 ---- 本身发光或被照明的物点。

既无大小又无体积但能辐射能量的几何点。

对于光学系统来说， 把一个物体看成由许多物点组成，把这些物点都看成几何点 ( 发光点 ) 。

把不论多大的物体均看作许多 几何点组成。

研究每一个几何点的成像。

进而得到物体的成像规律。

当然这种点是不存在的，是简化了的概念。

一个实际的光源总有一定大小才能携带能量，但在计算时，一 个光源按其大小与作用距离相比很小便可认为是几何点。

今后如需回到光的本质的讨论将特别指出。

波面 --- 发光点在某一时刻发出的光形成波面 如果周围是各向同性均匀介质，将形成以发光点为中心的球面波或平面波 第二章 球面和球面系统§ 2-1 什么是球面系统？由球面组成的系统称为球面系统。

包括折射球面和反射球面反射面：n ' =-n.平面是半径为无穷大的球面，故讨论球面系统具有普遍意义折射系统折反系统§ 2-2 概念与符号规则•概念① 子午平面 —— 包含光轴的平面② 截距：物方截距 —— 物方光线与光轴的交点到顶点的距离像方截距 —— 像方光线与光轴的交点到顶点的距离③ 倾斜角：物方倾斜角 —— 物方光线与光轴的夹角像方倾斜角 —— 像方光线与光轴的夹角返回本章要点•符号规则返回本章要点因为分界面有左右、球面有凹凸、交点可能在光轴上或下，为使推导的公式具有普遍性，参量具有确切意 义，规定下列规则：a. 光线传播方向：从左向右b. 线段：沿轴线段 ( L,L',r ) 以顶点 O 为基准，左“ - ”右“ + ” 垂轴线段 ( h ) 以光轴为准，上“ + ”下“ - ” 间隔 d(O1O2) 以前一个面为基准，左“ - ”右“ + ” c. 角度：光轴与光线组成角度 ( U,U' ) 以光轴为起始边，以锐角方向转到光线，顺时针“ + ”逆时针“ - ”光线与法线组成角度 ( I,I' ) 以光线为起始边，以锐角方向转到法线，顺“ + ”逆“ - ”光轴与法线组成角度 ( φ ) 以光轴为起始边，以锐角方向转到法线，顺“ + ”逆“ - ”§ 2-3 折射球面返回本章要点•由折射球面的入射光线求出射光线已知： r, n, n',L, U 求： L', U'，由 以上几个公式可得出 L' 是 U 的 函数这一结论， 不同 U 的光线经 折射后不能相交于一点点－》斑，不完善成像•近轴光线经折射球面折射并成像.1 ．近轴光线：与光轴很靠近的光线，即 -U 很小 ， sin(-U) ≈ -U ，此时用小写：sin(-U)= - usinI=iL=l 返回本章要点近轴光线所在的区域叫近轴区2 ．对近轴光，已知入射光线求折射球面的出射光线：即由 l , u —> l ',u' , 以上公式组变为：当 u 改变时， l ' 不变！点 —— 》点，完善成像 此时 A ， A' 互为物像，称共轭点近轴光所成像称为高斯像，仅考虑近轴光的光学叫高斯光学返回本章要点近轴光线经折射球面计算的其他形式（为计算方便，根据不同情况可使用不同公式）利用：可导出返回本章要点4 ．（近轴区）折射球面的光焦度，焦点和焦距可见，当（ n'-n )/r 一定时， l ' 仅与 l 有关。
