常见橡套电缆分类、用途、工艺流程概述解析

橡胶电缆工艺流程：
1.原材料准备：选用高质量的橡胶和电缆芯线。

橡胶被粉碎并加水搅拌，生成橡胶混
合物。

电缆芯线被插入橡胶模具中，等待挤出。

2.挤出：在专门的挤出机中，橡胶混合物通过过滤器和加热器，被挤压成条形，并经
过冷却和切割，形成所需长度的电缆。

3.橡皮护套：挤出的电缆芯线被拉伸到正确的长度，并在橡胶模具中加入橡胶护套。

橡胶护套需要经过一段时间的“烘干”，以确保护套能够彻底粘合到电缆芯线上。

4.外观、尺寸、电气性能检验：电缆需要进行严格检验，包括外观、尺寸、电气性能
等方面。

检测结果不合格则需要再次挤出和护套，直至达到标准。

5.工艺准备：将电机引出电缆与配套电缆的外层橡胶护套剥去多余部分，露出铜芯线
用砂布擦去漆层，露出铜芯线的长度一般取线芯直径的5倍，外层橡胶绝缘层根据电缆平方的大小剥去长150-200mm。

6.包扎：用白布带蘸着丙酮或酒精，将焊后的接头及剥去外层绝缘层的电缆擦干净，
同时电缆A、B两端各延长50mm用丙酮或酒精擦干净。

用高压绝缘自粘胶带分别包扎三芯电缆，在包扎过程中要使橡胶带拉伸200%。

从A端半迭层包至B端，然后再由B端半迭层包至A.端，往返包扎共4层。

三根电缆芯接头包扎完毕后，从电缆外层橡胶绝缘层A端50mm处半迭层包至B端50mm处。

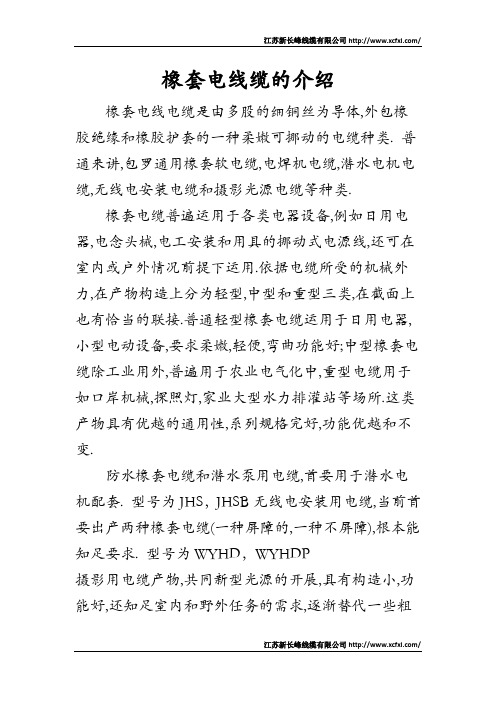

橡套电线缆的介绍橡套电线电缆是由多股的细铜丝为导体,外包橡胶绝缘和橡胶护套的一种柔嫩可挪动的电缆种类. 普通来讲,包罗通用橡套软电缆,电焊机电缆,潜水电机电缆,无线电安装电缆和摄影光源电缆等种类.橡套电缆普遍运用于各类电器设备,例如日用电器,电念头械,电工安装和用具的挪动式电源线,还可在室内或户外情况前提下运用.依据电缆所受的机械外力,在产物构造上分为轻型,中型和重型三类,在截面上也有恰当的联接.普通轻型橡套电缆运用于日用电器,小型电动设备,要求柔嫩,轻便,弯曲功能好;中型橡套电缆除工业用外,普遍用于农业电气化中,重型电缆用于如口岸机械,探照灯,家业大型水力排灌站等场所.这类产物具有优越的通用性,系列规格完好,功能优越和不变.防水橡套电缆和潜水泵用电缆,首要用于潜水电机配套. 型号为JHS，JHSB无线电安装用电缆,当前首要出产两种橡套电缆(一种屏障的,一种不屏障),根本能知足要求. 型号为WYHD，WYHDP摄影用电缆产物,共同新型光源的开展,具有构造小,功能好,还知足室内和野外任务的需求,逐渐替代一些粗重,耐热功能差的老产物.橡套电缆分为重型橡套软电缆（YC电缆，YCW电缆），中型橡套软电缆（YZ电缆，YZW电缆），轻型橡套软电缆（YQ电缆，YQW电缆），防水橡套软电缆（JHS 电缆，JHSB电缆），电焊机电缆（YH电缆，YHF电缆）YHD电缆为野外用镀锡电源衔接线。

电焊机电缆产物阐明型号为YH，YHF本产物合用于对地电压交流不超越200V和脉动直流峰值400V 电焊机用二次侧接线及衔接电焊钳.是合用于电焊机二次侧接线及衔接电焊钳的专用电缆,额外电压交流不超越200V和脉动直流峰值400V。

构造为单线芯,采用多股软导线复绞制成。

导电线芯外面采用耐热聚酯薄膜绝缘带绕包,最外层用橡皮制成的绝缘兼护套做为维护层。

防水橡套软电缆产物阐明JHS JHSP JHS型防水橡套电缆供交流电压500V及以下的潜水电机上传输电能用。

橡套电缆简介橡套电缆是一种高压电力线路中常用的电缆类型，由导体、绝缘层、外套层组成，适用于输送电能或信号传递。

本文将对橡套电缆的基本结构、分类及应用领域进行简要介绍。

基本结构橡套电缆的基本结构包含了导体、绝缘层和外套层三部分。

导体作为电流的传输通道，通常采用铜或铝等金属材质。

绝缘层用于隔离导体和外部环境，防止电流泄露及其他电气问题，常见的绝缘材料有橡胶、聚氯乙烯等。

外套层则起到保护电缆和防潮、防水、耐高温等作用，常见材质有橡胶、尼龙等。

分类橡套电缆种类繁多，按照不同的参数可分为不同的型号。

进一步按用途进行分类，可分为以下几种：联结电缆联结电缆是连接变压器、电动机、断路器和负载的主要电缆，常用于输送电能。

控制电缆控制电缆一般用于控制电路、信号传输、测量和信号处理，常用于工业自动化、仪器仪表领域。

信号电缆信号电缆可传输音频、视频、数字信号等，广泛应用在通信、广播、电视、电子计算机领域。

通讯电缆通讯电缆一般用于接入电话线路或网络线路，常见于电话、电信通信等领域。

应用领域橡套电缆是电力工程领域重要的电气配套产品。

它常用于电网输电线路、电站和变电站高压和低压开关柜以及各种电力设备和电线电缆。

在工业自动化方面，它也是不可或缺的一部分，应用于普通工厂、轻工业、重工业、石油化工、创新领域等。

总结橡套电缆是现代工业、通讯和电力系统中不可替代的电气元件。

本文简要介绍了橡套电缆的基本结构、分类及应用领域。

虽然还有未提及的内容和更深入的研究，但基本概述有助于了解其基本特征和用途。

常见橡套电缆分类、用途、工艺流程概述解析橡套电缆是指电线在外层包裹一层橡胶材料的一类电线，常用于耐磨、耐寒、耐油、耐酸、耐碱等特殊环境下使用，因此广泛应用于各种机械设备、电动工具、汽车、电器、电子仪器等领域。

本文将介绍常见的橡套电缆分类、用途及其生产工艺流程。

橡套电缆分类橡套电缆按照不同的用途和特性进行分类，常见的橡套电缆分类如下：动力电缆动力电缆是用来传送电能的橡套电线，包括KVV、VV、RVV、YJV、YJLV等。

这种电缆广泛用于电力设备、机械设备、配电盘、电动工具等领域。

通讯电缆通讯电缆包括各类网线、电话线，常用型号有UTP、FTP、STP等，用于传输数据信号。

这种电缆广泛应用于各类计算机网络、通讯设备等领域。

控制电缆控制电缆常用于各种控制系统中，如PLC控制系统、交通信号控制系统、电梯控制系统等，常用型号有KVV、KVVP、KVV22等。

医疗电缆医疗电缆包括各种医用电缆及仪器电缆，如心电图电缆、血氧仪电缆、拔牙器电缆、体温计电缆等。

这种电缆广泛用于各类医疗设备中。

信号电缆信号电缆用于传输信号，如传感器信号、自动控制系统信号、音频、视频信号等，常用型号有SYV、RVVP等。

橡套电缆用途橡套电缆因其独特的特性，广泛应用于各种机械设备、电动工具、汽车、电器、电子仪器等领域。

橡套电缆的主要用途如下：1.电力设备配线、电动工具2.机械设备配线3.汽车电器、车辆配线4.仪器仪表、传感器配线5.医疗设备配线橡套电缆生产工艺流程下面介绍橡套电缆生产的基本工艺流程。

1. 选材选用合适的橡胶材料和金属材料，根据产品要求选择合适的规格和型号。

2. 拉丝橡套电缆的铜芯线需要进行拉丝工艺，将铜丝绕成线芯，以提高导电性能。

铜芯线的规格和数目根据产品要求进行选择。

3. 绞合绞合的目的是将多根线芯组合在一起形成电缆，提高抗干扰和耐磨性能。

绞合量和绞合型式根据产品要求选择。

4. 硬度预调将电缆经过硬度预调，使橡胶材料硬度达到规定要求，以保证产品质量。

（八）电缆设备（采煤机、刮板运输机电缆）一、概述：矿用橡套电缆是由移动变电站向采煤工作面提供动力电源的主要设备，它的好坏直接影响供电质量。

是采煤工作面正常生产不可缺少的设备之一。

只有正确选择、正常使用、正常维护才能提高生产效率。

才是安全生产的保障。

我们现在采区常用的矿用橡套电缆大多由唐山华通电缆厂和唐山兴华电缆厂生产。

少数由天津电缆厂和原西德产品。

但是，都必须符合国家MT818防爆质量标准。

下面以矿用采煤机和刮板运输机用橡套电缆为主进行讲解。

二、矿用橡套软电缆的型号规定：根据国家标准MT818规定矿用橡套软电缆的型号：□－□－□－□－□－□/□－□X□＋□X□＋□X□前五个字母分别表示用途特性，后面是数字表示规格；第一位M－系类代号第二位C－采煤机，第三位P－非金属屏蔽第四位J－监视第五位B－编织加强，R－绕包加强□/□额定电压值( KV )□X□第一组；动力线芯数及标称截面(2m m )□X□第二组；地线芯数及标称截面；(2m m )□X□第三组；控制线芯数及标称截面(2m m )例如：MCPJB－0.66/1.14－3X50＋1X25＋3X2.5以上型号表示；采煤机用编制加强型屏蔽橡套软电缆，额定电压为0.66/1.14kv，三根动力线芯为502m m，三根控m m，一根地线为252制线芯为2.52m m。

同样运输机用橡套软电缆的型号：MYP－0.66/1.14－3X25＋3X16＋3X2.5 表示；井下移动站各种电气设备的连接用（包括运输机、转载机、破碎机、液压泵站等）橡套软电缆，额定电压为0.66/1.14kv，三根动力线芯为252m m，一根地线为162m m。

m m，三根控制线芯为2.52三、矿用电缆的型号及用途：常用矿用橡套软电缆的型号及所对应的用途如下表：四、电缆的识别标志、结构剖面1）移动站及采煤机用橡套软电缆0.66/1.14KV额定电压，应为黄色护套，分相屏蔽的有控制线的专用电缆。

橡套软电缆规格型号含义摘要：一、橡套软电缆简介二、橡套软电缆的型号分类与含义1.重型橡套软电缆（YC电缆，YCW电缆）2.中型橡套软电缆（YZ电缆，Yzw电缆）3.轻型橡套软电缆（YQ电缆，YQW电缆）4.防水橡套软电缆（JHS电缆，JHSB电缆）5.电焊机电缆（YH电缆，YHF电缆，YHD电缆）6.无线电装置电缆和摄影光源电缆三、橡套软电缆的用途四、橡套软电缆规格型号与穿管直径正文：橡套软电缆是一种柔软可移动的电缆品种，由多股细铜丝作为导体，外包橡胶绝缘和橡胶护套。

它广泛应用于各种电器设备，如日用电器、电动机械、电工装置和器具的移动式电源线，同时可在室内或户外环境条件下使用。

橡套软电缆分为不同型号，各型号具有不同的含义：1.重型橡套软电缆（YC电缆，YCW电缆）：适用于承受较大机械外力的场合，如重型移动电器设备。

2.中型橡套软电缆（YZ电缆，Yzw电缆）：适用于一般移动电器设备和工具。

3.轻型橡套软电缆（YQ电缆，YQW电缆）：柔软轻巧，常用在一些日用或小型电器中。

4.防水橡套软电缆（JHS电缆，JHSB电缆）：具有防水功能，适用于潮湿环境下的电器设备。

5.电焊机电缆（YH电缆，YHF电缆，YHD电缆）：专门用于电焊设备，具有良好的耐热性和耐磨性。

6.无线电装置电缆和摄影光源电缆：适用于无线电设备和摄影光源设备，具有较高的传输性能和抗干扰能力。

橡套软电缆规格型号多样，可根据实际应用场景选择合适的型号。

在选购时，还需注意电缆的截面尺寸和穿管直径。

例如，YZ-500电缆的规格为34，穿钢管直径为25mm。

此外，根据用户需求，还需考虑电缆的阻燃特性等性能。

总之，了解橡套软电缆的型号及其含义，有助于我们正确选择和使用适合的电缆，满足各种电器设备的连接需求。

一、橡套电缆的概念顾名思义就是以各种橡胶或等同性能的热固性弹性体为绝缘和护套基础的电线电缆。

所谓热固性塑料弹性体，就是经过一次加热成型固化以后，其形状就因为分子链内部进行铰链而使形状达到稳定(通常这一过程就叫硫化或者交联，)再次对其加热也不能让其再次达到粘流状态，进而再次对其进行加工成型的弹性体。

橡套电缆因为其自身特有的柔软性，通常大多数都是使用于移动性的电气设备上。

二、橡套电缆的分类橡套电缆由于其独特的机械性能与物理性能被很多领域的产品所采用，因而其分类众多，比如：通用型、电焊机、电力、船用、矿用、风能，核能等等，其中比较广泛运用的是移动通用型橡套电缆和矿用电缆，本讲座主要结合这两大类的电缆来简单探讨。

1、移动通用型橡套电缆适用于交流额定电压450/750v及以下的家用电器、电动工具和各种移动式的设备上。

主要型号有YQ(H03RT)轻型、YZ(H05RN H05RR)中型、YC(H07RN)重型之分。

(其中括弧外型号部分是引用标准GB 5013.4，括弧内的型号部分引用的标准是VDE 0282.4。

)轻型移动通用型橡套电缆的电压付级一般220v，主要作日常生活电气设备装置用。

中、重型移动通用型橡套电缆的电压付级一般可达380v，主要作工业电气设备装置用。

YQ轻型：型号的全称是移动通用轻型橡套软电缆，用于轻型移动电边设备及工具上，具有极好的柔软性，一般不承受外力作用。

YZ中型：型号的全称是移动通用中型橡套软电缆，用于各种移动设备和工具，具有足够的柔软性，便于移动、弯曲、并能承受一般的机械外力。

YC重型：型号的全称是移动通用重型橡套软电缆，用于各种移动电器设备上，能承受较大的机械外力，并能承受自身的拖动力量，护套应有很高的弹性和机械强度，还应有一定的柔软性的保证移动和弯曲。

2、矿用电缆(引用自标准：MT 818-2009)矿用电缆的命名。

1).命名类容矿用电缆的命名有八个部分组成第一部分系列代号用M表示；第二部分使用特性代号；第三部分结构特征代号；第四部分材料特征代号(后加—)；第五部分额定电压U0/U(kv) ；第六部分动力线芯数×标称截面积；第七部分地线芯数×标称截面积；第八部分辅助线芯数×标称截面积。

铜芯橡皮软电缆的规格型号摘要：一、铜芯橡皮软电缆简介二、铜芯橡皮软电缆的规格型号分类1.按芯数分类2.按截面面积分类3.按电压等级分类三、铜芯橡皮软电缆的应用领域四、选购铜芯橡皮软电缆的注意事项五、铜芯橡皮软电缆的维护与保养正文：一、铜芯橡皮软电缆简介铜芯橡皮软电缆，顾名思义，是一种以铜为导体，橡皮为绝缘和护套的电缆。

它具有优良的柔软性、耐磨性、耐候性和良好的电气性能，广泛应用于各种电力、通信、控制和仪表系统中。

二、铜芯橡皮软电缆的规格型号分类1.按芯数分类铜芯橡皮软电缆按芯数可分为单芯、双芯、三芯等。

单芯电缆适用于单一电力传输，双芯和三芯电缆适用于电力、通信和控制信号的传输。

2.按截面面积分类铜芯橡皮软电缆按截面面积可分为细截面（S＜1mm）和中粗截面（S≥1mm）。

细截面电缆适用于低功率设备，中粗截面电缆适用于高功率设备。

3.按电压等级分类铜芯橡皮软电缆按电压等级可分为低压（≤1kV）、中压（1kV＜35kV）和高压（35kV＜110kV）。

不同电压等级的电缆适用于不同场合的电力传输。

三、铜芯橡皮软电缆的应用领域铜芯橡皮软电缆广泛应用于家电、电力、通信、自动化、仪器仪表、照明、汽车、轨道交通等领域。

根据不同场合的需求，选择合适的规格型号和电压等级的电缆。

四、选购铜芯橡皮软电缆的注意事项1.选择正规生产厂家，确保产品质量。

2.根据实际需求，选择合适的规格型号、芯数和电压等级。

3.注意电缆的耐热性能、耐腐蚀性能和抗老化性能。

4.了解产品的售后服务和质保期限。

五、铜芯橡皮软电缆的维护与保养1.避免在高温、潮湿、酸性或碱性环境中使用电缆。

2.定期检查电缆的外观，发现破损、老化等问题及时处理。

3.避免电缆过度弯曲和拉伸，以免影响使用寿命。

4.合理布局电缆，保持通风干燥，避免阳光直射。

5.定期清理电缆周围的灰尘和杂物，防止火灾事故。

橡套电缆是什么材料，有什么用途？橡套电缆是一种应用广泛的电线电缆产品，它的外皮被橡胶所包覆，耐压，耐磨，具有良好的耐候性和机械性能，用途十分广泛，主要应用于照明、动力、工矿企业电气设备固定线路以及移动电器设备的内部电路接通等领域。

橡套电缆的材料构成橡套电缆的主要构成部分包括导体、绝缘层、橡胶护套等三个部分。

1. 导体橡套电缆的导体分为铜线和铝线两种，铜线具有导电性好、抗氧化能力、高耐腐蚀性和良好的焊接性能等优点，因此被广泛使用；铝线由于密度小、易挤压、成本低等优点，也在一些特殊条件下得到应用。

2. 绝缘层橡套电缆的绝缘层使用的主要是含丁基橡胶或含丁基和乙烯基丁苯橡胶。

橡胶是一种高分子有机复合材料，绝缘层的材料需要具有良好的耐热性、耐寒性、抗击穿性、电气性能稳定等特点，这些都是橡胶所具有的特性。

3. 橡胶护套橡套电缆的橡胶护套材料以丁基橡胶为主，一般采用老化稳定剂、抗氧化剂、抗紫外线剂等化学添加剂来使其具有良好的抗老化性和抗紫外线能力，从而延长使用寿命。

橡套电缆的用途橡套电缆的应用领域十分广泛，包括：1. 工业生产领域橡套电缆被广泛用于工矿企业电气设备固定线路，如钢厂、化工厂、电力厂等生产工业设备。

2. 建筑领域橡套电缆主要应用于建筑物内的动力与照明回路，如电梯机房、风机房、新风机房等电气设备。

3. 农业领域橡套电缆也被广泛应用于农业生产线路，如温室灯光、水泵、清洗机等电器设备。

4. 移动的电器设备橡套电缆还被广泛应用于移动电器设备内部电路的接通，如工地灯、移动照明设备、音响设备等。

综上所述，橡套电缆在现代生活、工作中得到广泛应用，其优秀的物理、机械性能使得橡套电缆是一种十分重要的电线电缆产品，值得广大用户和相关从业者关注。
