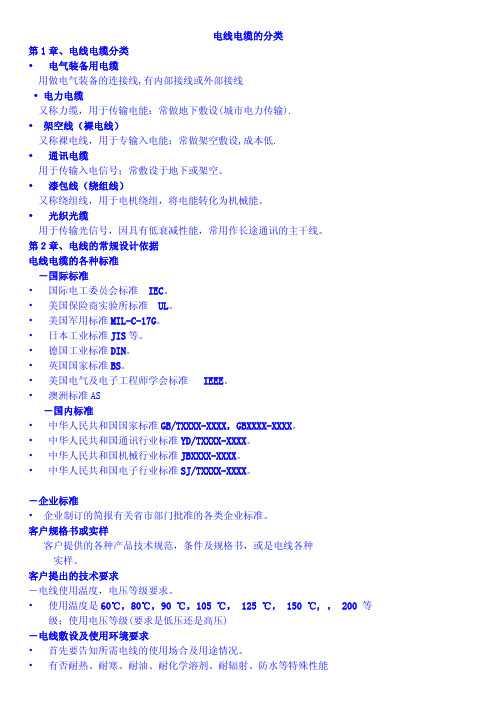

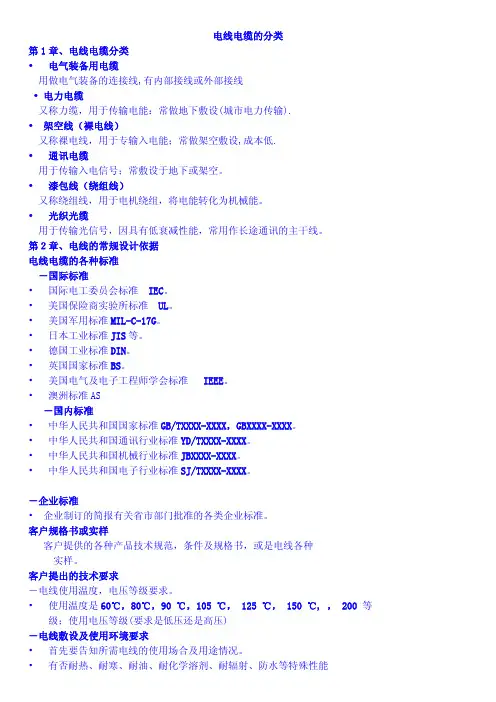

电线电缆是如何分类

电缆种类及选型计算一、电缆的定义及分类广义的电线电缆亦简称为电缆。

狭义的电缆是指绝缘电缆。

它可定义为：由下列部分组成的集合体，一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层。

电缆亦可有附加的没有绝缘的导体。

我国的电线电缆产品按其用途分成下列五大类：1. 裸电线2.绕组线3. 电力电缆4.通信电缆和通信光缆5.电气装备用电线电缆电线电缆的基本结构：1. 导体传导电流的物体, 电线电缆的规格都以导体的截面表示2. 绝缘外层绝缘材料按其耐受电压程度二、工作电流及计算电（线）缆工作电流计算公式：单相I=P 宁(U x cos ①)P-功率(W);U-电压(220V);cos①-功率因素(0.8);1- 相线电流(A)三相I=P - (U X 1.732 X cos ①)P-功率(W);U-电压(380V);cos①-功率因素(0.8);I- 相线电流(A)一般铜导线的安全截流量为5-8A/ 平方毫米，铝导线的安全截流量为3-5A/ 平方毫米。

在单相220V线路中，每1KW功率的电流在4-5A左右，在三相负载平衡的三相电路中，每1KW功率的电流在2A左右。

也就是说在单相电路中，每1平方毫米的铜导线可以承受1KW功率荷载；三相平衡电路可以承受2-2.5KW的功率。

但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。

电缆允许的安全工作电流口诀：十下五(十以下乘以五) 百上二 (百以上乘以二) 二五三五四三界(二五乘以四, 三五乘以三)七零九五两倍半（七零和九五线都乘以二点五）穿管温度八九折（随着温度的变化而变化，在算好的安全电流数上乘以零点八或零点九）铜线升级算（在同截面铝芯线的基础上升一级，如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算）裸线加一半（在原已算好的安全电流数基础上再加一半）三、常用电（线）缆类型线缆规格型号含义: 电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。

电线电缆分类(1)电线电缆的分类电线电缆的种类很多，综合产品的性能、结构和使用特点，可将所有电线电缆产品分为五大类。

1)裸电线：按产品的形状、结构和用途不同，分为圆线、架空用绞线、软接线、型线和型材等四个系列。

2)电磁线：按绝缘层所用材料、结构、耐热等级和用途，可以分为漆包线、纤维绕包电磁线、薄膜绕包电磁线和无机绝缘电磁线四大类。

3)电力电缆：按绝缘类型及结构可分为油浸纸绝缘电力电缆、塑料绝缘电力电缆和橡皮绝缘电力电缆等。

4)电气装备用电线电缆：按产品使用特性可分为通用电线电缆、电工设备和仪器仪表用电线电缆、交通工具用电线电缆、地质勘探和采掘工业用电线电缆、信号控制电缆、直流高压电缆。

5)通信电线电缆：包括用于市内或局部地区通信网络的市内电话电缆、用于长距离城市之间通信的长途通信电缆(长途对称通信电缆、同轴通信电缆)、局用电缆和各种通信电线。

(2)电线电缆的用途电线电缆的主要用途是电力传输、电气通信和绕制电气装备用的线圈或绕组。

1G415052 绝缘子的分类及主要用途(1)绝缘子的分类绝缘子按使用电压可分为高压绝缘子和低压绝缘子。

绝缘子按制造材料可分为瓷绝缘子、玻璃绝缘子和有机材料(环氧树脂浇注的)绝缘子。

绝缘子按其装置场所可分为户内绝缘子和户外绝缘子。

绝缘子按其结构和用途可划分为11 个小类、48 个系列。

(2)绝缘子的主要用途1)高压线路类绝缘子①高压线路刚性绝缘子：包括针式瓷绝缘子、瓷横担绝缘子和蝶式瓷绝缘子等。

高压线路瓷横担绝缘子按结构形式可分为全瓷式、胶装式、单臂式和V 形四种；按安装形式可分为直立式和水平式两种；按50％全波冲击闪络电压可分185kV、2lOkV、280kV、380kV、450kV、6lOkV 等级别。

用于高压架空输配电线路，可代替针式和悬式绝缘子，并省去高杆瓷担。

高压线路蝶式瓷绝缘子按额定电压分6kV、lOkV 两级。

用于架空输配电线路终端，耐张及转角杆上作为绝缘和固定导线之用。

电线电缆基本知识电线电缆定义:用以传输电(磁)能、信息和实现电磁能转换的线材产品。

按用途分类:分为两大类:一、电力电缆:在电力系统中作传输或分配电能的通道。

可分为:1.裸电线: 一般用在高压输电线路,采用钢芯铝绞线。

2.电磁线: 用作变压器、电机绕组等电磁能量转换。

一般指漆包线,大型电机和变压器绕组用线,有时采用纤维或薄膜绕包绝缘。

3.电气装备用电线电缆:(1)仪器和设备连接用电缆;(2)设备内部连接用电线电缆;(3)家用电器电源线;(4)低压配电电缆;(5)自控温加热电缆;(6)特种电线电缆. 主要指耐高温、防火、核电站等用的电线电缆。

4.电力电缆: 一般指大容量,带有绝缘体、铠装、护套的固定敷设用电缆;电压范围: 1KV～500KV. 种类繁多。

二、通信控制电缆: 传输语音、图像、数据、控制信号等弱电信号的电线电缆。

1.通信电缆:(1)市内电话电缆;(2)长途电话电缆;(3)海底通信电缆;(4)通信光纤;(5)同轴电缆;(6)射频电缆等.2.信号电缆:(1)计算机间,计算机与外围设备间通信用电缆. 如:USB线, IEEE1394线, LANCABLE(即5类缆,6类缆,7类缆等), UL2919, UL2464, VDE线, HDMI线等。

(2)视频、音频设备间、测试设备间信号传输用电缆。

如：音响线，小型同轴电缆等。

3.控制电缆：一般用来传输控制信号。

如电梯电缆，野外，船用，车辆，航空，采矿，采油等专用电缆。

电线电缆基本结构：下面是一个电线电缆模型：1.导体：导体是电线电缆的核心部分，主要依靠其传输电（磁）能和信息。

导体材料一般是金属材料，如铜、铁、铝、银等金属材，也有非金属材料如碳，还有一些超导体也是用非金属材料合成的。

导体在结构上有实心及绞线两种，而其成份方面有纯金属、合金、镀层及漆包线等。

在设计过程中，对于不同的线材选用这些导体材料时，基于下面几个方面：（1）线材的使用场所及后工序加工方式。

电线电缆寄出知识一、电线电缆的概述电线电缆是电力传输和通信的重要组成部分，用于将电力或信号从一个地方传递到另一个地方。

它们由导体（通常是金属）和绝缘材料组成，通常由绝缘层和外护套包围。

选择合适的电线电缆对于确保电力传输的有效性和安全性至关重要。

二、电线电缆的分类1. 根据用途分类根据用途，电线电缆可以分为以下几类：•电力电缆：用于输送电力的电缆，通常在家庭、工厂和城市电网中使用。

•通信电缆：用于传输信号和数据的电缆，包括电话线、网络电缆等。

•控制电缆：用于控制设备和仪表的电缆，广泛应用于工业自动化系统中。

•电加热电缆：用于供暖、地板采暖、管道保温等应用的电缆。

2. 根据导体材料分类根据导体材料，电线电缆可以分为以下几类：•铜导体电缆：采用铜导体的电缆，具有良好的导电性能和抗氧化性能。

•铝导体电缆：采用铝导体的电缆，相对于铜导体电缆价格更便宜，但导电性能相对较弱。

•光纤电缆：采用光纤作为传输介质的电缆，用于高速数据传输和通信。

•铜铝混合导体电缆：采用铜和铝两种导体组合而成的电缆，既考虑到了导电性能又节约了成本。

3. 根据绝缘材料分类根据绝缘材料，电线电缆可以分为以下几类：•PVC绝缘电缆：采用聚氯乙烯（PVC）作为绝缘材料的电缆，价格低廉但绝缘性能相对较差。

•XLPE绝缘电缆：采用交联聚乙烯（XLPE）作为绝缘材料的电缆，具有较好的绝缘性能和耐热性能。

•橡皮绝缘电缆：采用橡胶作为绝缘材料的电缆，具有良好的耐磨性和耐腐蚀性。

•矿物绝缘电缆：采用矿物绝缘材料（如石棉）的电缆，在高温环境下具有良好的绝缘性能。

三、电线电缆寄出的注意事项电线电缆作为一种特殊的货物，寄出时需要特别注意以下几个方面：1. 包装防护由于电线电缆通常比较长且柔软，容易被弯曲或挤压造成损坏，因此在包装时需要采取适当的措施进行防护。

可以使用泡沫、气囊等材料进行包裹和填充，确保电线电缆能够在运输过程中得到充分的保护。

2. 标签标识在寄出电线电缆之前，需要在包装上附带标签或标识。

电线、电缆ZR：阻燃，绝缘料加有阻燃剂，离开明火不自燃；NH：耐火，正常着火情况下还可以正常使用；YJ：交联聚乙烯绝缘B：属于布电线类，电压300/500V、450/750VV：聚氯乙烯护套、聚氯乙烯绝缘L：铝芯的代码T：铜芯的代码R：（软）的意思，要做到软，就是增加导体根数22：钢带铠装32：细钢丝铠装K：控制电缆P：屏蔽BV铜芯聚氯乙烯绝缘电线ZR-BV（阻燃BV）线又分为A、B、C、D四个阻燃等级，其中A类最好，以此类推，最常用的为ZB-BV，为B级阻燃。

BV-0.75(A) 单根0.75方铜芯线BV-0.75(B) 多根共0.75方铜芯线，一般为7根。

如截面积较大的还有19、37根，当为49、98、133、189根时为BVR芯铜聚氯乙烯绝缘软电线。

BLV铝芯聚氯乙烯绝缘电线BRV铜芯聚氯乙烯绝缘软电线BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2或3根BV线，再加一层白色的护套（铜芯聚氯乙烯绝缘护套线）BLVVB（铝芯塑料护套线）RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套KVVR 铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆KVVP铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆KVVRP 铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制软电缆YJV属于电力电缆；电压：0.6/1kV；多芯线称为电线；有绝缘层（交联聚乙烯）和护套层（聚氯乙烯）；长期允许工作温度为90度。

BV属于电器装备连接线固定布线用电线；电压：450/750V；单芯线叫电线；只有一层绝缘材料PVC；长期允许工作温度为70度。

电缆ZR —YJV —0.6/1 —4*10阻燃型聚氯乙烯绝缘耐压范围（0.6-1KV）4芯电缆，每芯导体截面积10mm2BV线（铜芯聚氯乙烯绝缘电线）BVR线（铜芯聚氯乙烯绝缘软线）BVVB线（铜芯聚氯乙烯绝缘护套线）BLV线（铝芯塑料线）BLVVB线（铝芯塑料护套线）YJV电缆（铜芯交联聚氯乙烯绝缘电缆）VV22电缆（聚氯乙烯绝缘钢带凯装电缆）VV电缆（聚氯乙烯绝缘电缆）YJLV电缆（铝芯交联聚氯乙烯绝缘电缆）YJV22电缆（交联聚氯乙烯VV32电缆（聚氯乙烯绝ZR-KVV电缆（聚氯乙烯。

电缆种类及选型计算电缆种类及选型计算一、电缆的定义及分类广义的电线电缆亦简称为电缆。

狭义的电缆是指绝缘电缆。

它可定义为：由以下部分组成的集合体，一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层。

电缆亦可有附加的没有绝缘的导体。

我国的电线电缆产品按其用途分成以下五大类：1.裸电线2.绕组线3.电力电缆4.通信电缆和通信光缆5.电气装备用电线电缆1、电力电缆产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。

产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。

主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。

2、通讯电缆及光纤随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。

从过去的简单的电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。

该类产品结构尺寸通常较小而均匀，制造精度要求高。

3、裸电线及裸导体制品此类产品主要用在城郊、农村、用户主线、开关柜等。

主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等;加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等4、电气装备用电线电缆该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。

5、电磁线(绕组线)主要包括漆包线和绕包线。

电线电缆的基本结构：1.导体传导电流的物体,电线电缆的规格都以导体的截面表示2.绝缘外层绝缘材料按其耐受电压程度二、工作电流及计算电(线)缆工作电流计算公式：单相I=P÷(U×cosΦ)P-功率(W);U-电压(220V);cosΦ-功率因素(0.8);I-相线电流(A)三相I=P÷(U×1.732×cosΦ)P-功率(W);U-电压(380V);cosΦ-功率因素(0.8);I-相线电流(A)一般铜导线的安全截流量为5-8A/平方毫米，铝导线的安全截流量为3-5A/平方毫米。

电线电缆的分类电线电缆产品钏类极多。

综合产品的性能、结构和制造工艺的相近性，并结合产品的使用特点，可将所有电线电缆产品分为五大类：1、裸电线；2、绕组线；3、电气装备电线电缆；4、电力电缆；5、通信电线电缆。

1、裸电线与裸异体制品：指仅有导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用绞线、软接线、型线和型材。

2、绕组线以绕组的形式在磁场中切割磁力线感应产生电流，或通以电流产生磁场所用的电线称为绕组线，其中包括具有各种特性的漆包线、纤维绕包线、无机绝缘线等。

3、电气装备用电线电缆：从电力系统的配电点把电能直接传送到各种用电设备、器具的电源连接线路用电线电缆，各种工农业装备中的电气安装线和控制信用电线电缆均属于这一类产品。

这类产品使用面最广，品种最多，而且大多要结合所用装备的特性的使用的环境条件来确定产品的结构、性能、因此，除大量的通用产品外，还有许多专用的特种产品。

此类产品中包括通用的绝缘电线、安装线，通用移动式橡套软电缆、控制和信号电线电缆、飞机、汽车、拖拉机专用的电线、电机电器引出线、机车车辆用电线、无线电装置用线、矿用电线、船用电线电缆、农用电线电缆、油矿及控测电缆、野外工作用电线电缆、各种高压直流装备用的软电缆等多种系统的产品。

4、电力电缆：在电力系统的主干线路中，用以传输和分配大功率电能的电缆产品，其中包括1千伏到330 千伏及以上各种电压等级、各种绝缘的电力电缆。

5、通信电线电缆：传输音频及音频以上各种电讯信息用的电线电缆产品，其中包括市内电话电缆、长途对称通信屯缆、同轴通信电缆、电话设备用电缆以及各种通信线等。

在每大类产品中，按其使用范围、结构特点或性能要求等特征又分成若干产品系列，每个系列包括一定数量的品种。

在每个品种中，按导电线芯截面（或直径）大小、形状、绝缘结构、芯数，绞合成缆。

方式、内、外护层的材料或结构以及电压等级等的不同，再分成各种不同的规格。
