锚杆拉拔试验规范

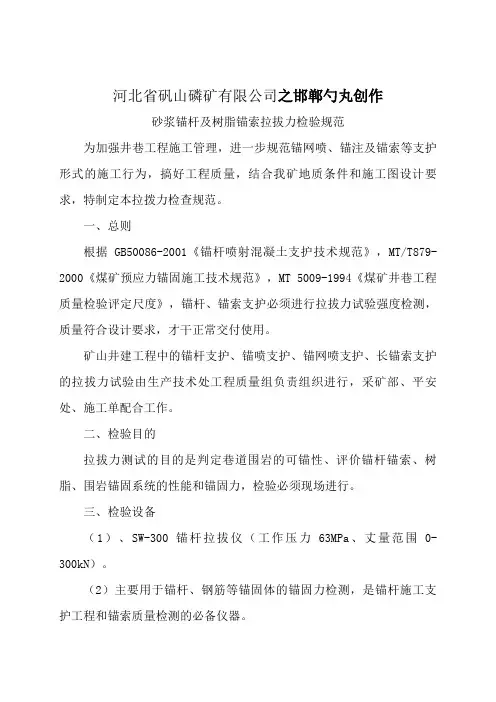

河北省矾山磷矿有限公司之邯郸勺丸创作砂浆锚杆及树脂锚索拉拔力检验规范为加强井巷工程施工管理，进一步规范锚网喷、锚注及锚索等支护形式的施工行为，搞好工程质量，结合我矿地质条件和施工图设计要求，特制定本拉拨力检查规范。

一、总则根据GB50086-2001《锚杆喷射混凝土支护技术规范》，MT/T879-2000《煤矿预应力锚固施工技术规范》，MT 5009-1994《煤矿井巷工程质量检验评定尺度》，锚杆、锚索支护必须进行拉拔力试验强度检测，质量符合设计要求，才干正常交付使用。

矿山井建工程中的锚杆支护、锚喷支护、锚网喷支护、长锚索支护的拉拔力试验由生产技术处工程质量组负责组织进行，采矿部、平安处、施工单配合工作。

二、检验目的拉拔力测试的目的是判定巷道围岩的可锚性、评价锚杆锚索、树脂、围岩锚固系统的性能和锚固力，检验必须现场进行。

三、检验设备（1）、SW-300锚杆拉拔仪（工作压力63MPa、丈量范围0-300kN）。

（2）主要用于锚杆、钢筋等锚固体的锚固力检测，是锚杆施工支护工程和锚索质量检测的必备仪器。

四、拉拔检验要求1、抗拔力应符合以下规定合格：最低值不小于设计的 90%优良：最低值不小于设计值。

检查数量：每装置300根锚杆，抽试三组进行测试，每组不得少于3 根，其中每组拱顶锚杆2根，边帮锚杆1根；锚索测试数量取总数的5%。

2、锚杆合格条件为同组锚杆锚固力或拉拔力的平均值，应大于或等于轴向拉力设计值；同组单根锚杆的轴向锚固力或拉拔力，不得低于设计值的90％。

测试要求：ф16mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于42.5KN。

3、锚索合格条件为首先锚索支护资料要符合施工措施的规定，且最小锚固长度要≥1.5米；分级张拉，分级方式为0—30千牛—60千牛—90千牛—130千牛。

测试要求：ASTMA419-98(1*7×15.24mm)单根钢绞线，抗拔力大于120KN。

五、拉拔检验程序1、树脂锚固拉拔测试应在装置后0.5～4.0小时进行，水泥砂浆锚固拉拔测试应在装置后15天进行，时间过短影响固化后的强度，时间过长则因巷道围岩发生变形影响丈量结果。

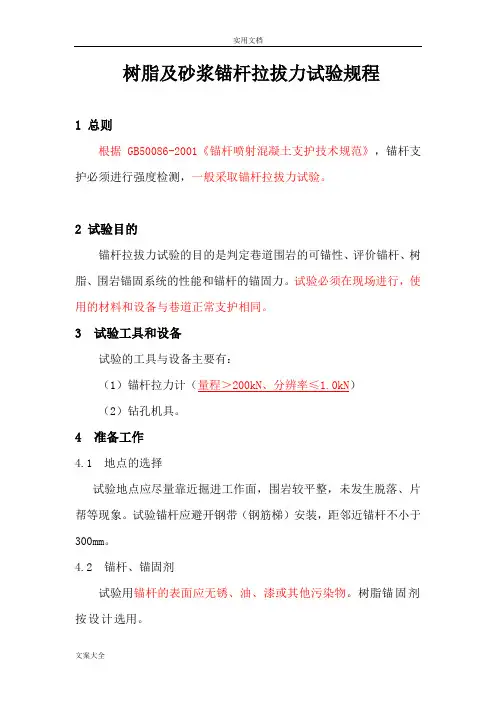

树脂及砂浆锚杆拉拔力试验规程1 总则根据GB50086-2001《锚杆喷射混凝土支护技术规》，锚杆支护必须进行强度检测，一般采取锚杆拉拔力试验。

2 试验目的锚杆拉拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。

试验必须在现场进行，使用的材料和设备与巷道正常支护相同。

3 试验工具和设备试验的工具与设备主要有：（1）锚杆拉力计（量程＞200kN、分辨率≤1.0kN）（2）钻孔机具。

4 准备工作4.1 地点的选择试验地点应尽量靠近掘进工作面，围岩较平整，未发生脱落、片帮等现象。

试验锚杆应避开钢带（钢筋梯）安装，距邻近锚杆不小于300mm。

4.2 锚杆、锚固剂试验用锚杆的表面应无锈、油、漆或其他污染物。

树脂锚固剂按设计选用。

4.3 钻孔用锚杆钻机在选择的地点钻孔。

试验前测量钻孔直径、锚杆直径、树脂药卷直径。

4.4 锚杆安装（1）将树脂锚固剂放入孔中，用锚杆将其慢慢推到孔底；（2）用锚杆钻机将锚杆边旋转边推进到孔底，然后再旋转5～10秒停止；（3）等待30秒后，退下锚杆钻机；（4）做好标记，以备试验。

5 拉拔试验拉拔试验在锚杆安装后0.5～4.0小时进行。

时间过短影响锚固剂固化后的强度，时间过长则因巷道围岩发生变形影响测量结果。

按图A.1所示安设仪器，确保锚杆拉力计油缸的中心线与锚杆轴线重合。

试验前，检查手动泵或电动泵的油量和各连接部位是否牢固，确认无误后再进行试验。

试验由两人完成，一人加载，一人记录（见表A.1）。

试验时应缓慢均匀地操作手动泵压杆。

当锚杆出现明显位移时，停止加压，记录锚杆拉力计此时的读数，即为拉拔试验值。

6 锚杆拉拔测试要求（1）平巷每安装300根锚杆或掘进100米巷道，抽试三组锚杆，其中每组拱顶锚杆2根，边帮锚杆1根；设计变更或材料变更时另作一组拉拔力测试。

（2）《锚杆规》规定，锚杆质量合格条件为：同组锚杆锚固力或拉拔力的平均值，应大于或等于轴向拉力设计值（kN），即PAn≥PA ；同组单根锚杆的轴向锚固力或拉拔力，不得低于设计值的90％，即PAmin ≥0.9PA ；PAn—同批试件抗拔力的平均值（KN）；PA ---锚杆设计锚固力（KN）；PAmin---同批试件抗拔力的最小值（KN）；试验要求:(1)、锚杆：ф16mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于42.5KN，计算式201㎜2=42.21 kN；(2)、ф18mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于53.5KN，计算式254.5㎜2=53.45kN；(3)、ф20mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于66KN，计算式314.2㎜2=65.98kN；(4)、ф22mm左旋无纵筋等强螺纹钢（Ⅰ级）锚杆，抗拔力大于80KN，计算式380.1㎜2=79.82kN；ф22mm左旋无纵筋等强螺纹钢（Ⅱ级）锚杆，抗拔力大于114.5KN，计算式 PA380.1㎜2=114.03kN。

一、试验工具和设备试验的工具与设备主要有：1、锚杆拉力计（我矿现有型号：LDZ20型，额定压力49Mpa，额定张拉力200KN）2、锚杆扭矩扳手二、锚杆的选择试验地点应尽量靠近掘进工作面，围岩较平整，顶板支护完好，未发生脱落、片帮等现象。

拉拔试验在锚杆安装后1h后进行。

三、拉拔试验1、锚杆扭矩力利用锚杆扭矩扳手检查锚杆扭矩力，被试验锚杆扭矩力应达200N.m。

2、锚杆拉拔力试验必须按以下顺序操作：①备齐机具。

②检查并处理工作地点的隐患。

③选择好要做拉拔试验的帮（顶）锚杆。

④安设导向管，并把张拉油缸套在锚杆上，使张拉油缸和锚杆同轴并拧紧螺母。

⑤人员撤开，关闭拉力计进出油液阀。

⑥张拉锚杆（试验时应缓慢均匀地操作手动泵压杆）。

⑦做测试记录，记录要详细清楚，包括：锚杆位置、拉拔试验值、锚杆是否拉动（当锚杆出现明显位移时，停止加压，记录锚杆拉力计此时的读数，即为拉拔试验值）。

⑧张拉油缸卸压，取下机具，清理现场。

3、锚杆拉拔力必须满足规定值，张拉时如发现锚固不合格，必须重新补打锚杆。

四、锚杆拉拔测试要求1、锚杆的抗拔力不小于设计值（岩巷顶帮为80KN，煤巷顶板80KN、帮部50KN）。

2、巷道每40米做一组测试。

锚杆支护巷道在顶板岩性发生变化时，必须做一组测试。

每组测试的锚杆不少于三根。

五、注意事项1、拉拔前要认真检查拉拔器械的油管连接情况，压力表是否工作正常及各部位是否灵活可靠。

2、拉拔试验要选择围岩较稳定的部位，拉拔前要对试验部位围岩进行敲帮问顶工作，及时凿掉活矸危岩，保证试验人员的安全。

3、拉拔前要将拉拔杆丝套、丝扣戴满紧固，严禁使用损坏丝扣的锚杆作试验。

4、拉拔试验的锚杆要选择密贴岩面丝扣外露不少于20mm的锚杆。

5、拉拔锚杆时，若需登梯作业时，梯子要架设稳固。

6、拉力计安装好后，在进行测试前，测试人员和工作面内其他人员必须撤至被测锚杆45°角投影范围以外并且至少3m以外的安全地点，且测试地点至迎头不得有人停留。

河北省矾山磷矿有限公司砂浆锚杆及树脂锚索拉拔力检验规范为加强井巷工程施工管理，进一步规范锚网喷、锚注及锚索等支护形式的施工行为，搞好工程质量，结合我矿地质条件和施工图设计要求，特制定本拉拨力检查规范。

一、总则根据GB50086-2001《锚杆喷射混凝土支护技术规范》，MT/T879-2000《煤矿预应力锚固施工技术规范》，MT 5009-1994《煤矿井巷工程质量检验评定标准》，锚杆、锚索支护必须进行拉拔力试验强度检测，质量符合设计要求，才能正常交付使用。

矿山井建工程中的锚杆支护、锚喷支护、锚网喷支护、长锚索支护的拉拔力试验由生产技术处工程质量组负责组织进行，采矿部、安全处、施工单配合工作。

二、检验目的拉拔力测试的目的是判定巷道围岩的可锚性、评价锚杆锚索、树脂、围岩锚固系统的性能和锚固力，检验必须现场进行。

三、检验设备（1）、SW-300锚杆拉拔仪（工作压力63MPa、测量范围0-300kN）。

（2）主要用于锚杆、钢筋等锚固体的锚固力检测，是锚杆施工支护工程和锚索质量检测的必备仪器。

四、拉拔检验要求1、抗拔力应符合以下规定合格：最低值不小于设计的90%优良：最低值不小于设计值。

检查数量：每安装300根锚杆，抽试三组进行测试，每组不得少于3 根，其中每组拱顶锚杆2根，边帮锚杆1根；锚索测试数量取总数的5%。

2、锚杆合格条件为同组锚杆锚固力或拉拔力的平均值，应大于或等于轴向拉力设计值；同组单根锚杆的轴向锚固力或拉拔力，不得低于设计值的90％。

测试要求：ф16mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于42.5KN。

3、锚索合格条件为首先锚索支护材料要符合施工措施的规定，且最小锚固长度要≥1.5米；分级张拉，分级方式为0—30千牛—60千牛—90千牛—130千牛。

测试要求：ASTMA419-98(1*7×15.24mm)单根钢绞线，抗拔力大于120KN。

五、拉拔检验程序1、树脂锚固拉拔测试应在安装后0.5～4.0小时进行，水泥砂浆锚固拉拔测试应在安装后15天进行，时间过短影响固化后的强度，时间过长则因巷道围岩发生变形影响测量结果。

锚杆拉拔力试验把持规程之老阳三干创作一、试验工具和设备试验的工具与设备主要有：1、锚杆拉力计（我矿现有型号：LDZ20型,额定压力49Mpa,额定张拉力200KN）2、锚杆扭矩扳手二、锚杆的选择试验地址应尽量靠近掘进工作面,围岩较平整,顶板支护完好,未发生脱落、片帮等现象. 拉拔试验在锚杆装置后1h后进行.三、拉拔试验1、锚杆扭矩力利用锚杆扭矩扳手检查锚杆扭矩力,被试验锚杆扭矩力应达200N.m.2、锚杆拉拔力试验必需按以下顺序把持：①备齐机具.②检查并处置工作地址的隐患.③选择好要做拉拔试验的帮（顶）锚杆.④安设导向管,并把张拉油缸套在锚杆上,使张拉油缸和锚杆同轴并拧紧螺母.⑤人员撤开,关闭拉力计进出油液阀.⑥张拉锚杆（试验时应缓慢均匀地把持手动泵压杆）.⑦做测试记录,记录要详细清楚,包括：锚杆位置、拉拔试验值、锚杆是否拉动（当锚杆呈现明显位移时,停止加压,记录锚杆拉力计此时的读数,即为拉拔试验值）.⑧张拉油缸卸压,取下机具,清理现场.3、锚杆拉拔力必需满足规定值,张拉时如发现锚固分歧格,必需重新补打锚杆.四、锚杆拉拔测试要求1、锚杆的抗拔力不小于设计值（岩巷顶帮为80KN,煤巷顶板80KN、帮部50KN）.2、巷道每40米做一组测试.锚杆支护巷道在顶板岩性发生变动时,必需做一组测试.每组测试的锚杆很多于三根.五、注意事项1、拉拔前要认真检查拉拔器械的油管连接情况,压力表是否工作正常及各部位是否灵活可靠.2、拉拔试验要选择围岩较稳定的部位,拉拔前要对试验部位围岩进行敲帮问顶工作,及时凿失落活矸危岩,保证试验人员的平安.3、拉拔前要将拉拔杆丝套、丝扣戴满紧固,严禁使用损坏丝扣的锚杆作试验.4、拉拔试验的锚杆要选择密贴岩面丝扣外露很多于20mm的锚杆.5、拉起锚杆时,若需登梯作业时,梯子要架设稳固.6、拉力计装置好后,在进行测试前,测试人员和工作面内其他人员必需撤至被测锚杆45°角投影范围以外而且至少3m以外的平安地址,且测试地址至迎头不得有人停留.7、拉拔把持时要均匀加压,时刻注意观察表针情况,到达设计压力即可,严禁超越设计压力作破坏性试验.8、拉拔过程中要设专人密切观察拉拔部位附近围岩变动,发现异常时立即停止拉拔作业.9、拉拔结束后及时上紧试验锚杆,认真填写拉拔记录.如发现分歧格的锚杆要按规定补打.10、抽检过的锚杆,必需在锚索托盘上标识表记标帜“C”,同一根锚杆严禁进行第二次拉拔力实验.锚索涨拉试验把持规程一、试验工具和设备试验的工具与设备主要有：1、锚索涨拉机具（我矿现有型号：LDZ20型,额定压力49Mpa,额定张拉力200KN）二、锚杆的选择试验地址应尽量靠近掘进工作面,围岩较平整,顶板支护完好,未发生脱落、片帮等现象. 涨拉试验在锚索装置后1h后进行.三、拉拔试验1、锚索涨拉试验必需按以下顺序把持：①备齐机具.②检查并处置工作地址的隐患.③选择好要做涨拉试验的锚索. 实测锚索外露锁具长度、锚索端头垂直至空中一固定点距离.④安设导向管,并把涨拉油缸套在锚索上,使涨拉油缸和锚索同轴并拧紧螺母.⑤人员撤开,关闭拉力计进出油液阀.⑥涨拉锚索（试验时应缓慢均匀地把持气动阀）.⑦做测试记录,记录要详细清楚,包括：锚索位置、涨拉试验值、锚索是否拉动（实测此时锚索外露锁具长度、锚索端头垂直至空中一固定点距离,与初始值进行比力）.⑧涨拉油缸卸压,取下机具,清理现场.2、锚索涨拉实验必需满足规定值,涨拉时如发现锚固分歧格,必需重新补打锚索.四、锚杆拉拔测试要求1、锚索的预紧力不小于设计值. 锚索预紧力为100～120KN.2、每20m锚索抽样检查1根,拉力应到达设计预紧力值.五、注意事项1、拉拔前要认真检查涨拉机具的油管连接情况,压力表是否工作正常及各部位是否灵活可靠.2、拉拔试验要选择围岩较稳定的部位,拉拔前要对试验部位围岩进行敲帮问顶工作,及时凿失落活矸危岩,保证试验人员的平安.3、涨拉前要将油缸挂钩挂至永久支护的网片上,防止油缸脱落伤人.4、试验的锚索要选择密贴岩面丝扣外露很多于100mm的锚索.5、涨拉锚索时,若需登梯作业时,梯子要架设稳固.6、涨拉机具装置好后,在进行测试前,测试人员和工作面内其他人员必需撤至被测锚杆45°角投影范围以外而且至少3m以外的平安地址,且测试地址至迎头不得有人停留.7、涨拉把持时要均匀加压,时刻注意观察表针情况,到达设计压力即可,严禁超越设计压力作破坏性试验.8、涨拉过程中要设专人密切观察锚索附近围岩变动,锚固体从岩土层中拔出或锚索从锚固体中拔出；锚索端头总位移量超越设计允许位移值时,立即停止涨拉作业.9、涨拉结束后认真填写涨拉记录.如发现分歧格的锚索要按规定补打.10、抽检过的锚索必需在锚索托盘上标识表记标帜“C”,同一根锚索严禁进行第二次拉拔力实验.。

树脂及砂浆锚杆拉拔力试验规程1 总则根据GB50086-2001《锚杆喷射混凝土支护技术规范》，锚杆支护必须进行强度检测，一般采取锚杆拉拔力试验。

2 试验目的锚杆拉拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。

试验必须在现场进行，使用的材料和设备与巷道正常支护相同。

3 试验工具和设备试验的工具与设备主要有：（1）锚杆拉力计（量程＞200kN、分辨率≤1.0kN）（2）钻孔机具。

4 准备工作4.1 地点的选择试验地点应尽量靠近掘进工作面，围岩较平整，未发生脱落、片帮等现象。

试验锚杆应避开钢带（钢筋梯）安装，距邻近锚杆不小于300mm。

4.2 锚杆、锚固剂试验用锚杆的表面应无锈、油、漆或其他污染物。

树脂锚固剂按设计选用。

4.3 钻孔用锚杆钻机在选择的地点钻孔。

试验前测量钻孔直径、锚杆直径、树脂药卷直径。

4.4 锚杆安装（1）将树脂锚固剂放入孔中，用锚杆将其慢慢推到孔底；（2）用锚杆钻机将锚杆边旋转边推进到孔底，然后再旋转5～10秒停止；（3）等待30秒后，退下锚杆钻机；（4）做好标记，以备试验。

5 拉拔试验拉拔试验在锚杆安装后0.5～4.0小时进行。

时间过短影响锚固剂固化后的强度，时间过长则因巷道围岩发生变形影响测量结果。

按图A.1所示安设仪器，确保锚杆拉力计油缸的中心线与锚杆轴线重合。

试验前，检查手动泵或电动泵的油量和各连接部位是否牢固，确认无误后再进行试验。

试验由两人完成，一人加载，一人记录（见表A.1）。

试验时应缓慢均匀地操作手动泵压杆。

当锚杆出现明显位移时，停止加压，记录锚杆拉力计此时的读数，即为拉拔试验值。

6 锚杆拉拔测试要求（1）平巷每安装300根锚杆或掘进100米巷道，抽试三组锚杆，其中每组拱顶锚杆2根，边帮锚杆1根；设计变更或材料变更时另作一组拉拔力测试。

（2）《锚杆规范》规定，锚杆质量合格条件为：同组锚杆锚固力或拉拔力的平均值，应大于或等于轴向拉力设计值（kN），即PAn≥PA ；同组单根锚杆的轴向锚固力或拉拔力，不得低于设计值的90％，即PAmin ≥0.9PA ；PAn—同批试件抗拔力的平均值（KN）；PA ---锚杆设计锚固力（KN）；PAmin---同批试件抗拔力的最小值（KN）；试验要求:(1)、锚杆：ф16mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于42.5KN，计算式201㎜2=42.21 kN；(2)、ф18mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于53.5KN，计算式254.5㎜2=53.45kN；(3)、ф20mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于66KN，计算式314.2㎜2=65.98kN；(4)、ф22mm左旋无纵筋等强螺纹钢（Ⅰ级）锚杆，抗拔力大于80KN，计算式380.1㎜2=79.82kN；ф22mm左旋无纵筋等强螺纹钢（Ⅱ级）锚杆，抗拔力大于114.5KN，计算式 PA380.1㎜2=114.03kN。

锚杆拉拔试验规范标准采取锚杆拉拔力试验的标准一般是根据GB50086-2001《锚杆喷射混凝土支护技术规范》，锚杆支护必须进行强度检测。

1.锚杆工程所用原材料、钢材、水泥浆、水泥砂浆标号必须符合设计要求。

2.锚固体的直径、标高、深度和倾角必须符合设计要求。

3. 锚杆的组装和安放必须符合《土层锚杆设计与施工规范》（CECS22：90）的要求。

4.锚杆的张拉、锁定和防锈处理必须符合设计和施工规范的要求。

5.土层锚杆的试验和监测必须符合设计和施工规范的规定。

6.隧道锚杆拉拔试验采用的标准是《中空锚杆技术条件》TB/T3209-2008锚杆拉拔试验的基本项目：1.水泥、砂浆及接驳器必须经过试验，并符合设计和施工规范的要求，有合格的试验资料。

2.在进行张拉和锁定时，台座的承压面应平整，并与锚杆的轴线方向垂直。

3.进行基本试验时，所施加最大试验荷载（QMAX）不应超过钢丝、钢绞线、钢筋强度标准值的0.8倍。

4.基本试验所得的总弹性位移应超过自由段理论弹性伸长的80%，且小于自由段长度与1/2锚固段长度之和的理论弹性伸长。

基坑锚杆试验一、锚杆托板安装质量检测1、锚杆托板应安装牢固,与组合构件一同紧贴围岩表面,不松动;2、质量检测一半采用实地观察和现场扳动;3、每个测点应以一排为单位进行检测。

组合件与铺网安装质量检测应符合以下要求:1、采用现场观察法检测;2、组合构件应与金属网紧贴巷道表面;3、尺量网片搭接长度及连网点距离要符合设计要求;4、网间要求连接牢固。

二、锚索安装工程质量检测1、锚索拉拔实验采用锚索张拉设备在井下巷道中完成,与锚杆类似。

2、锚索预紧力检测采用锚索张拉设备对已安装锚索的预紧力进行检测。

最低值应不小于设计值的90%。

对于不合格的锚索要进行重新张拉。

3、锚索的几何参数包括间、排距。

依据《煤炭工业锚喷支护施工技术规范》和《煤炭工业锚喷技术设计规范》锚杆(锚索)锚固拉拔力试验应符合下列规定:安装锚，锚杆抗拔力不低于100KN,锚索抗拔力不低于200KN 锚杆的抗拔力为100KN,锚索为200KN,用抗拔力器进行拉力试验,达到设计要求的90%,为合格。

锚杆拉拔力试验标准第一篇：锚杆拉拔力试验标准KPa、KN、吨之间关系换算P=F/S F=Mg 牛是力的单位吨是质量单位帕是压强单位他们之间必须定义一个单位面积（比如一平方米）才可以换算，否则无法换算牛这个单位通常为质量乘重力常数，即千克乘9.8（地球重力常数）获得的值。

即F=Mg 吨就是质量单位，他是一个物体体积与密度乘积得到的，M=V*密度帕，就是一个压力作用于某一单位面积上得到的比值，P=F/S 兆帕是MPa，而KPa是千帕，两者相差1000倍。

另外注意大小写，帕的P必须大写，a必须小写，前面的前缀单位如果是正位，也就是倍数为正10倍整数的，那么用大写，比如M[兆（一百万倍）]K[千（一千倍）] 而如果是负10的倍数的，则用小写，比如d[分（10份之一）]c[厘（百份之一）] 吨是个质量单位1吨就是1000千克，帕是个压力单位（原来叫压强），即单位面积的压力，1MPa既10的6次方牛在1平方米上的压力，一千牛等于0.1吨在1平方米上的压力！你说1MP=10的6次方牛在1平方米上的压力, 那么请问1MP= 公式:1Pa=1N/平方米压强的定义:单位面积上所受到的力.力-重力---千克力－kgf（非法定计量单位）牛顿-N（法定计量单位），1kgf=9.81N 压力-压强----1kgf/cm2=9.80665*10 的 4 次方 Pa.N---力的单位t---重量单位Pa--压力单位杨家寨煤矿锚杆抗拔力检测管理规定为了能够及时掌握锚杆支护巷道锚杆锚固力的情况，根据锚杆支护巷道安全质量标准化的要求，特制定此规定：一、锚杆抗拔力检测总体要求、根据 GB50086-2001 《锚杆喷射混凝土支护技术规范》，锚杆支护必须进行强度检测，一般采取锚杆抗拔力试验。

、锚杆抗拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。

、试验必须在现场进行，使用的材料和设备与巷道正常支护相同。

树脂及砂浆锚杆拉拔力试验规程1 总则根据GB50086-2001《锚杆喷射混凝土支护技术规范》，锚杆支护必须进行强度检测，一般采取锚杆拉拔力试验。

2 试验目的锚杆拉拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。

试验必须在现场进行，使用的材料和设备与巷道正常支护相同。

3 试验工具和设备试验的工具与设备主要有：（1）锚杆拉力计（量程＞200kN、分辨率≤1.0kN）（2）钻孔机具。

4 准备工作4.1 地点的选择试验地点应尽量靠近掘进工作面，围岩较平整，未发生脱落、片帮等现象。

试验锚杆应避开钢带（钢筋梯）安装，距邻近锚杆不小于300mm。

4.2 锚杆、锚固剂试验用锚杆的表面应无锈、油、漆或其他污染物。

树脂锚固剂按设计选用。

4.3 钻孔用锚杆钻机在选择的地点钻孔。

试验前测量钻孔直径、锚杆直径、树脂药卷直径。

4.4 锚杆安装（1）将树脂锚固剂放入孔中，用锚杆将其慢慢推到孔底；（2）用锚杆钻机将锚杆边旋转边推进到孔底，然后再旋转5～10秒停止；（3）等待30秒后，退下锚杆钻机；（4）做好标记，以备试验。

5 拉拔试验拉拔试验在锚杆安装后0.5～4.0小时进行。

时间过短影响锚固剂固化后的强度，时间过长则因巷道围岩发生变形影响测量结果。

按图A.1所示安设仪器，确保锚杆拉力计油缸的中心线与锚杆轴线重合。

试验前，检查手动泵或电动泵的油量和各连接部位是否牢固，确认无误后再进行试验。

试验由两人完成，一人加载，一人记录（见表A.1）。

试验时应缓慢均匀地操作手动泵压杆。

当锚杆出现明显位移时，停止加压，记录锚杆拉力计此时的读数，即为拉拔试验值。

6 锚杆拉拔测试要求（1）平巷每安装300根锚杆或掘进100米巷道，抽试三组锚杆，其中每组拱顶锚杆2根，边帮锚杆1根；设计变更或材料变更时另作一组拉拔力测试。

（2）《锚杆规范》规定，锚杆质量合格条件为：同组锚杆锚固力或拉拔力的平均值，应大于或等于轴向拉力设计值（kN），即PAn≥PA ；同组单根锚杆的轴向锚固力或拉拔力，不得低于设计值的90％，即PAmin ≥0.9PA ；PAn—同批试件抗拔力的平均值（KN）；PA ---锚杆设计锚固力（KN）；PAmin---同批试件抗拔力的最小值（KN）；试验要求:(1)、锚杆：ф16mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于42.5KN，计算式201㎜2=42.21 kN；(2)、ф18mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于53.5KN，计算式254.5㎜2=53.45kN；(3)、ф20mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于66KN，计算式314.2㎜2=65.98kN；(4)、ф22mm左旋无纵筋等强螺纹钢（Ⅰ级）锚杆，抗拔力大于80KN，计算式380.1㎜2=79.82kN；ф22mm左旋无纵筋等强螺纹钢（Ⅱ级）锚杆，抗拔力大于114.5KN，计算式 PA380.1㎜2=114.03kN。

锚杆拉拔试验规程6365922
锚杆拉拔力试验规程
编制单位:
编制:
审核:
3.2锚杆、锚固剂
试验用锚杆的表面应无锈、油、漆或其他污染物。

树脂锚固剂按设计选用。

3.3钻孔
用锚杆钻机在选择的地点钻孔。

试验前测量钻孔直径、锚杆直径、树脂直径。

3.4锚杆安装
(1)将树脂锚固剂放入孔中，用锚杆将其慢慢推到孔底;
(2)用锚杆钻机将锚杆边旋转边推进到孔底，然后再旋转5s,10s停止;
(3)等待30s后，退下锚杆钻机;
(4)做好标记，以备试验。

4拉拔试验
拉拔试验在锚杆安装后0.5h,4.0h进行。

时间过短影响锚固剂固化后的强度，时间过长则因
巷道围岩发生变形影响测量结果。

按图A.1所示安设仪器，确保锚杆拉力计油缸的中心线与锚杆轴线重合。

试验前，检查手动泵的油量和各连接部位是否牢固，确认无误后再进行试验。

试验由两人完成，一人加载，一人记
录(见表
1根。

表A.1
5.2锚杆拉拔时应缓慢地逐级均匀加载，直到锚杆滑动或杆体破坏为止，并作详细记录。

5.3拉拔锚杆时，拉拔装置下方和两侧不得站人。

5.4拉拔时设专人监视顶板，以保证操作人员安全。

5.5测试锚杆按规定比例测试，选择好测试点，不能做破坏性试验。

5.6拉拔合格的锚杆要挂好合格标签，如发现不合格的锚杆要按规定补打，在进行测试。

5.7拉拔时严禁有人通过，两边放好警戒，以防止工具脱落伤人。

5.8测试后要将锚杆螺母拧紧，保管好设备。

锚杆拉拔试验规程范文树脂及砂浆锚杆拉拔力试验规程1 总则根据GB50086- 《锚杆喷射混凝土支护技术规范》，锚杆支护必须进行强度检测，一般采取锚杆拉拔力试验。

2 试验目的锚杆拉拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。

试验必须在现场进行，使用的材料和设备与巷道正常支护相同。

3 试验工具和设备试验的工具与设备主要有：（1）锚杆拉力计（量程＞200kN、分辨率≤1.0kN）（2）钻孔机具。

4 准备工作4.1 地点的选择试验地点应尽量靠近掘进工作面，围岩较平整，未发生脱落、片帮等现象。

试验锚杆应避开钢带（钢筋梯）安装，距邻近锚杆不小于300mm。

4.2 锚杆、锚固剂试验用锚杆的表面应无锈、油、漆或其它污染物。

树脂锚固剂按设计选用。

4.3 钻孔用锚杆钻机在选择的地点钻孔。

试验前测量钻孔直径、锚杆直径、树脂药卷直径。

4.4 锚杆安装（1）将树脂锚固剂放入孔中，用锚杆将其慢慢推到孔底；（2）用锚杆钻机将锚杆边旋转边推进到孔底，然后再旋转5～10秒停止；（3）等待30秒后，退下锚杆钻机；（4）做好标记，以备试验。

5 拉拔试验拉拔试验在锚杆安装后0.5～4.0小时进行。

时间过短影响锚固剂固化后的强度，时间过长则因巷道围岩发生变形影响测量结果。

按图 A.1所示安设仪器，确保锚杆拉力计油缸的中心线与锚杆轴线重合。

试验前，检查手动泵或电动泵的油量和各连接部位是否牢固，确认无误后再进行试验。

试验由两人完成，一人加载，一人记录（见表 A.1）。

试验时应缓慢均匀地操作手动泵压杆。

当锚杆出现明显位移时，停止加压，记录锚杆拉力计此时的读数，即为拉拔试验值。

6 锚杆拉拔测试要求（1）平巷每安装300根锚杆或掘进100米巷道，抽试三组锚杆，其中每组拱顶锚杆2根，边帮锚杆1根；设计变更或材料变更时另作一组拉拔力测试。

（2）《锚杆规范》规定，锚杆质量合格条件为：同组锚杆锚固力或拉拔力的平均值，应大于或等于轴向拉力设计值（kN），即PAn≥PA ；同组单根锚杆的轴向锚固力或拉拔力，不得低于设计值的90％，即PAmin ≥0.9PA ；PAn—同批试件抗拔力的平均值（KN）；PA ---锚杆设计锚固力（KN）；PAmin---同批试件抗拔力的最小值（KN）；试验要求:(1)、锚杆：ф16mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于42.5KN，计算式201㎜2=42.21 kN；(2)、ф18mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于53.5KN，计算式254.5㎜2=53.45kN；(3)、ф20mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于66KN，计算式314.2㎜2=65.98kN；(4)、ф22mm左旋无纵筋等强螺纹钢（Ⅰ级）锚杆，抗拔力大于80KN，计算式380.1㎜2=79.82kN；ф22mm左旋无纵筋等强螺纹钢（Ⅱ级）锚杆，抗拔力大于114.5KN，计算式380.1㎜2=114.03kN。

锚杆拉拔实验一、试验依据《建筑地基基础设计规范GB 50007-2002 》《建筑边坡工程技术规范GB 50330-2002 》二、试验目的锚杆拉拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。

试验必须在现场进行，使用的材料和设备与巷道正常支护相同。

三、锚杆质量⑴抗拉强度锚杆在工作时主要承受拉力，所以检查材质时首先应检测其抗拉强度。

方法是从原材料中或成品锚杆上截取试样；在拉力试验机上拉伸，检测材料的力学特性，确定是否满足工程要求(2)锚杆的规格锚杆杆体的直径必须与设计相符，可用卡尺或直尺测量。

此外还应注意观察杆径是否均匀，一致若发现锚杆直径明显忽粗忽细，则应弃之不用四、锚杆拉拔力测试⑴ 锚杆拉拔力指锚杆能承受的最大拉力它是锚杆材料、加工和施工安装质量的综合反映，是锚杆质量检测的一项基本内容。

⑵ 拉拔试验在锚杆安装后0.5h ～4.0h 进行。

时间过短影响锚固剂固化后的强度，时间过长则因巷道围岩发生变形影响测量结果。

五、拉拔设备⑴ 中空千斤顶⑵ 手动油压泵⑶ 油压表⑷千分表SFZK-2 型隧道中空锚杆抗拔力现场检测仪，是根据中华人民共和国铁行业标准JGJ145-2004 和J407-2005 制作而成。

本仪器是我国目前最为先进的一种数字式直读KN 中空锚杆抗拔力检测仪器测试方法采用手压千斤顶加载，根据施工现场的条件，将油压千斤顶置于锚杆中心，在试验锚杆的锚筋上连接，用千斤顶进行加（卸）载，压力表控制加（卸）载量，同时在试验锚杆顶部设置两只百分表，用以量测各级抗拔荷载作用下锚杆的上拔量，固定百分表用的基准杆直接固定在邻近的锚杆上，以保证位移量测的精度试验要求:(1) 锚杆：Φ 16mm 左旋无纵筋等强螺纹钢锚杆，抗拔力大于40KN 。

(2) Φ18mm 左旋无纵筋等强螺纹钢锚杆，抗拔力大于60KN 。

(3) Φ22mm 左旋无纵筋等强螺纹钢锚杆，抗拔力大于100KN 。

K P a、K N、吨之间关系换算P=F/S F=Mg牛是力的单位吨是质量单位帕是压强单位他们之间必须定义一个单位面积（比如一平方米）才可以换算，否则无法换算牛这个单位通常为质量乘重力常数，即千克乘9.8（地球重力常数）获得的值。

即F=Mg吨就是质量单位，他是一个物体体积与密度乘积得到的，M=V*密度帕，就是一个压力作用于某一单位面积上得到的比值，P=F/S兆帕是M P a，而K P a是千帕，两者相差1000倍。

另外注意大小写，帕的P必须大写，a必须小写，前面的前缀单位如果是正位，也就是倍数为正10倍整数的，那么用大写，比如M[兆（一百万倍）]K[千（一千倍）]而如果是负10的倍数的，则用小写，比如d[分（10份之一）]c[厘（百份之一）]吨是个质量单位1吨就是1000千克，帕是个压力单位（原来叫压强），即单位面积的压力，1M P a既10的6次方牛在1平方米上的压力，一千牛等于0.1吨在1平方米上的压力！你说1MP=10的6次方牛在1平方米上的压力,那么请问1MP=????公式:1Pa=1N/平方米压强的定义:单位面积上所受到的力.力-重力---千克力－k g f（非法定计量单位）牛顿-N（法定计量单位）,1kgf=9.81N压力-压强----1kgf/cm2=9.80665*10的4次方Pa.N---力的单位t---重量单位Pa--压力单位杨家寨煤矿锚杆抗拔力检测管理规定为了能够及时掌握锚杆支护巷道锚杆锚固力的情况，根据锚杆支护巷道安全质量标准化的要求，特制定此规定：一、锚杆抗拔力检测总体要求1、根据GB50086-2001《锚杆喷射混凝土支护技术规范》，锚杆支护必须进行强度检测，一般采取锚杆抗拔力试验。

2、锚杆抗拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。

3、试验必须在现场进行，使用的材料和设备与巷道正常支护相同。

检测结果必须如实填写，严禁弄虚作假。

锚杆拉拔力试验标准锚杆拉拔力试验是指在岩土工程中，对锚杆进行拉拔试验，以评定其在岩土中的抗拉性能和受力性能的一种试验方法。

本标准适用于各类锚杆的拉拔试验，旨在规范试验操作，保证试验结果的准确性和可比性。

一、试验设备和工具。

1. 试验设备包括拉拔试验机、传感器、数据采集系统等，应保证设备的准确性和稳定性。

2. 试验工具包括锚杆安装工具、测量工具、调整工具等，应保证工具的完好性和适用性。

二、试验前准备。

1. 对试验设备进行检查和校准，确保设备正常运转。

2. 对试验样品进行检查和准备，包括锚杆的长度、直径、表面状态等。

3. 对试验现场进行检查和准备，确保试验环境的安全和整洁。

三、试验操作。

1. 将锚杆安装在试验机上，并根据试验要求进行预加载。

2. 逐渐增加拉拔力，记录拉拔力与位移的关系曲线，直至锚杆发生破坏或达到规定的试验终止条件。

3. 在试验过程中，应及时记录试验数据，并注意观察试验现象，如锚杆的变形、声响等。

四、试验结果处理。

1. 对试验数据进行分析和处理，得出锚杆的拉拔性能参数，如抗拉强度、变形特性等。

2. 根据试验结果，评定锚杆的合格性，并进行试验报告的编制。

五、注意事项。

1. 试验操作应严格按照标准要求进行，确保试验过程的准确性和可靠性。

2. 在试验中应注意安全，避免发生人身伤害和设备损坏。

3. 试验结束后，对试验设备进行清理和维护，确保设备的正常使用。

六、结论。

本标准规范了锚杆拉拔力试验的操作流程和要求，对于评定锚杆的抗拉性能和受力性能具有重要意义。

在进行试验时，应严格按照本标准的要求进行，以保证试验结果的准确性和可比性。

七、附录。

1. 相关术语的定义。

2. 试验数据记录表格。

以上即为锚杆拉拔力试验标准的相关内容，希望能够对进行该项试验的工程技术人员提供一定的参考价值。

公路隧道锚杆拉拔力测试规定
1 锚杆拉拔试验的常用设备为中空千斤顶、手动油压泵、油压表、千分表。

2、测试方法：
1．根据试验目的，在隧道围岩指定部位钻锚杆孔。

2．按照正常的安装工艺安装待测锚杆。

3．根据锚杆的种类和试验目的确定拉拔时间。

4．在锚杆尾部加上垫板，套上中空千斤顶，将锚杆外端与千斤顶内缸固定在一起，并装设位移量测设备与仪器.。

5．通过手动油压泵加压，从油压表读取油压，根据活塞面积
换算锚杆承受的拉拔力。

3、注意事项
1．安装拉拔设备时，应使千斤顶与锚杆同心，避免偏心受拉。

2. 加载应匀速，一般以每分钟10KN的速率增加。

3．如无特殊需要，可不作破坏性试验，拉拔到设计拉力即停止加载。

4．千斤顶应固定牢靠，并有必要的安全保护措施。

4、试验要求
1．每安装300根锚杆至少随机抽样一组（3根），设计变更或材料变更时另作一组拉拔力测试。

2．同组锚杆锚固力或拉拔力的平均值，应大于或等于设计值。

3. 同组单根锚杆的锚固力或拉拔力，不得低于设计值的90％。
