拉拔实验操作说明

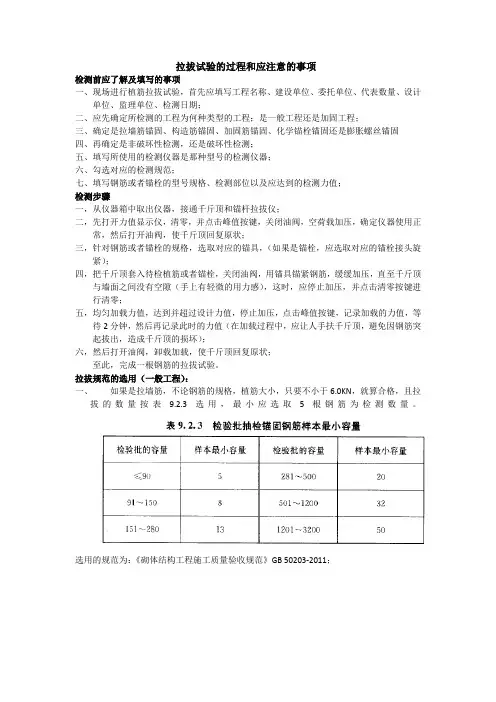

拉拔试验的过程和应注意的事项检测前应了解及填写的事项一、现场进行植筋拉拔试验，首先应填写工程名称、建设单位、委托单位、代表数量、设计单位、监理单位、检测日期；二、应先确定所检测的工程为何种类型的工程；是一般工程还是加固工程；三、确定是拉墙筋锚固、构造筋锚固、加固筋锚固、化学锚栓锚固还是膨胀螺丝锚固四、再确定是非破坏性检测，还是破坏性检测；五、填写所使用的检测仪器是那种型号的检测仪器；六、勾选对应的检测规范；七、填写钢筋或者锚栓的型号规格、检测部位以及应达到的检测力值；检测步骤一，从仪器箱中取出仪器，接通千斤顶和锚杆拉拔仪；二，先打开力值显示仪，清零，并点击峰值按键，关闭油阀，空荷载加压，确定仪器使用正常，然后打开油阀，使千斤顶回复原状；三，针对钢筋或者锚栓的规格，选取对应的锚具，（如果是锚栓，应选取对应的锚栓接头旋紧）；四，把千斤顶套入待检植筋或者锚栓，关闭油阀，用锚具锚紧钢筋，缓缓加压，直至千斤顶与墙面之间没有空隙（手上有轻微的用力感），这时，应停止加压，并点击清零按键进行清零；五，均匀加载力值，达到并超过设计力值，停止加压，点击峰值按键，记录加载的力值，等待2分钟，然后再记录此时的力值（在加载过程中，应让人手扶千斤顶，避免因钢筋突起拔出，造成千斤顶的损坏）；六，然后打开油阀，卸载加载，使千斤顶回复原状；至此，完成一根钢筋的拉拔试验。

拉拔规范的选用（一般工程）：一、如果是拉墙筋，不论钢筋的规格，植筋大小，只要不小于6.0KN，就算合格，且拉拔的数量按表9.2.3选用，最小应选取5根钢筋为检测数量。

选用的规范为：《砌体结构工程施工质量验收规范》GB 50203-2011；二、如果是构造柱拉拔，应按照钢筋的规格，直径，按附录A.4.3公式：0.7854*d2*屈服强度*0.9/1000=kN 确定拉拔力值；拉拔数量为1‰，不少于3根。

选用的规范为：《混凝土结构后锚固技术规程》JGJ145—2004 J407—2005三、如果是化学锚栓或者膨胀螺栓，按附录A.4.3公式：0.7854*d2*屈服强度*0.9/1000=kN 确定拉拔力值；拉拔数量为1‰，不少于3根。

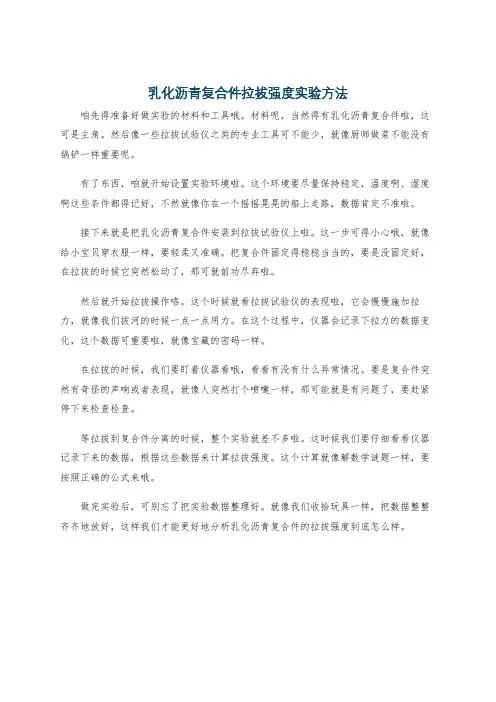

乳化沥青复合件拉拔强度实验方法
咱先得准备好做实验的材料和工具哦。

材料呢，当然得有乳化沥青复合件啦，这可是主角。

然后像一些拉拔试验仪之类的专业工具可不能少，就像厨师做菜不能没有锅铲一样重要呢。

有了东西，咱就开始设置实验环境啦。

这个环境要尽量保持稳定，温度啊、湿度啊这些条件都得记好，不然就像你在一个摇摇晃晃的船上走路，数据肯定不准啦。

接下来就是把乳化沥青复合件安装到拉拔试验仪上啦。

这一步可得小心哦，就像给小宝贝穿衣服一样，要轻柔又准确。

把复合件固定得稳稳当当的，要是没固定好，在拉拔的时候它突然松动了，那可就前功尽弃啦。

然后就开始拉拔操作咯。

这个时候就看拉拔试验仪的表现啦，它会慢慢施加拉力，就像我们拔河的时候一点一点用力。

在这个过程中，仪器会记录下拉力的数据变化，这个数据可重要啦，就像宝藏的密码一样。

在拉拔的时候，我们要盯着仪器看哦，看看有没有什么异常情况。

要是复合件突然有奇怪的声响或者表现，就像人突然打个喷嚏一样，那可能就是有问题了，要赶紧停下来检查检查。

等拉拔到复合件分离的时候，整个实验就差不多啦。

这时候我们要仔细看看仪器记录下来的数据，根据这些数据来计算拉拔强度。

这个计算就像解数学谜题一样，要按照正确的公式来哦。

做完实验后，可别忘了把实验数据整理好。

就像我们收拾玩具一样，把数据整整齐齐地放好，这样我们才能更好地分析乳化沥青复合件的拉拔强度到底怎么样。

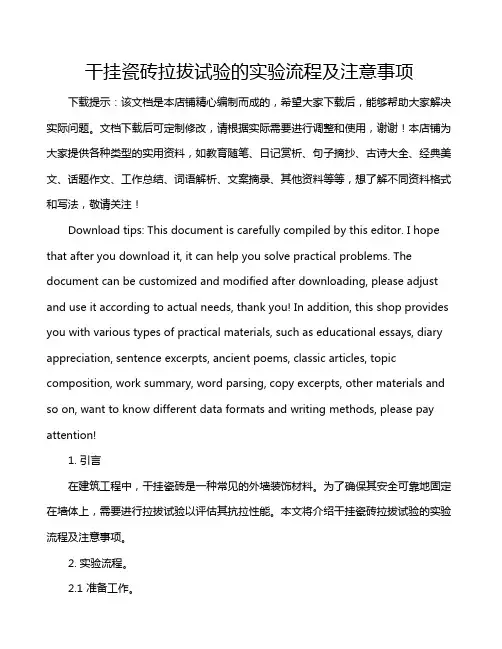

干挂瓷砖拉拔试验的实验流程及注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言在建筑工程中，干挂瓷砖是一种常见的外墙装饰材料。

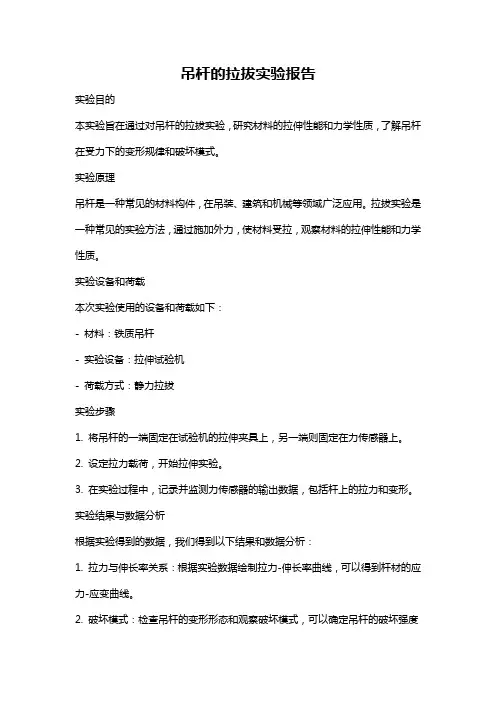

吊杆的拉拔实验报告实验目的本实验旨在通过对吊杆的拉拔实验，研究材料的拉伸性能和力学性质，了解吊杆在受力下的变形规律和破坏模式。

实验原理吊杆是一种常见的材料构件，在吊装、建筑和机械等领域广泛应用。

拉拔实验是一种常见的实验方法，通过施加外力，使材料受拉，观察材料的拉伸性能和力学性质。

实验设备和荷载本次实验使用的设备和荷载如下：- 材料：铁质吊杆- 实验设备：拉伸试验机- 荷载方式：静力拉拔实验步骤1. 将吊杆的一端固定在试验机的拉伸夹具上，另一端则固定在力传感器上。

2. 设定拉力载荷，开始拉伸实验。

3. 在实验过程中，记录并监测力传感器的输出数据，包括杆上的拉力和变形。

实验结果与数据分析根据实验得到的数据，我们得到以下结果和数据分析：1. 拉力与伸长率关系：根据实验数据绘制拉力-伸长率曲线，可以得到杆材的应力-应变曲线。

2. 破坏模式：检查吊杆的变形形态和观察破坏模式，可以确定吊杆的破坏强度和破坏类型。

3. 材料特性：根据实验结果分析吊杆的材料特性，如杨氏模量、抗拉强度等。

拉力-伸长率曲线通过实验数据绘制的拉力-伸长率曲线如下图所示：![拉力-伸长率曲线](根据曲线，可以观察到：1. 初期阶段，拉力随伸长率的增加而呈线性关系。

材料在这个阶段表现出良好的弹性特性。

2. 后期阶段，拉力逐渐增加，伸长率增加速度减缓。

材料开始进入屈服阶段，并表现出一定的塑性特性。

3. 当拉力达到一定临界值时，材料发生破坏，伸长率迅速增加，拉力急剧下降。

破坏模式在本次实验中，吊杆的破坏模式为断裂破坏。

观察到吊杆在承受拉力过大时，发生断裂现象，出现断裂面。

材料特性根据实验结果分析，我们可以得到以下材料特性：1. 杨氏模量：通过实验数据计算得到杨氏模量，该值可以反映材料的刚度和强度。

2. 抗拉强度：通过实验数据中的最大拉力值，计算得到材料的抗拉强度，反映了材料抵抗拉伸的能力。

结论通过本次吊杆拉拔实验，我们得到了吊杆在不同拉力下的变形规律和破坏模式。

塑料拉拔试验检测方案1. 引言塑料拉拔试验是一种常用的力学性能测试方法，用于评估塑料材料的拉伸强度和延展性。

本文档旨在提供一套详细的塑料拉拔试验检测方案，以确保测试结果准确可靠。

2. 实验设备和材料- 电子万能材料试验机：用于施加拉伸力并测量变形。

- 试样切割工具：使用标准切割工具制备规定尺寸的试样。

- 支撑夹具：用于夹持试样以防止滑动。

- 计时器：用于记录试验时间。

- 塑料试样：选择符合实验需要的塑料材料制备试样。

3. 实验准备1. 检查试验机是否正常工作，并确保其连接到电源和电脑（如果适用）。

2. 准备适当的试样尺寸，应根据相关标准或需求进行裁剪。

确保试样的表面光滑，无明显损伤。

3. 将试样夹持在支撑夹具上，确保试样处于直线拉伸状态。

4. 校准试验机的称重和位移测量仪器，确保其准确度满足实验要求。

4. 实验步骤1. 启动试验机，并确保拉拔测试设置为合适的参数，如拉伸速度、试验数量等。

2. 将试样夹持在试验机上，并开始施加拉伸力。

3. 持续施加力直到试样断裂为止。

期间，记录试验时间、加载力和试样的位移。

4. 停止试验并记录断裂力（拉拔强度）和试样的最大位移（延展性）。

5. 将断裂后的试样进行检查，以了解断裂方式和表面状况。

6. 重复实验步骤2至5，直到完成所需的试验数量。

5. 数据分析和结果1. 整理所有试验数据，包括拉拔强度、延展性等指标。

2. 进行数据统计和分析，例如计算平均值、标准偏差等，以及制作相应的图表。

3. 根据测试要求或相关标准，对结果进行解释和评估。

6. 结论根据以上实验方案进行塑料拉拔试验，可以得到关于塑料材料拉伸强度和延展性的准确数据。

该方案适用于对塑料材料的力学性能进行评估，为相关领域的研究和应用提供了可靠的依据。

注：本文档中的实验方案仅为示例，具体操作及参数需根据实验要求和相关标准进行调整和确定。

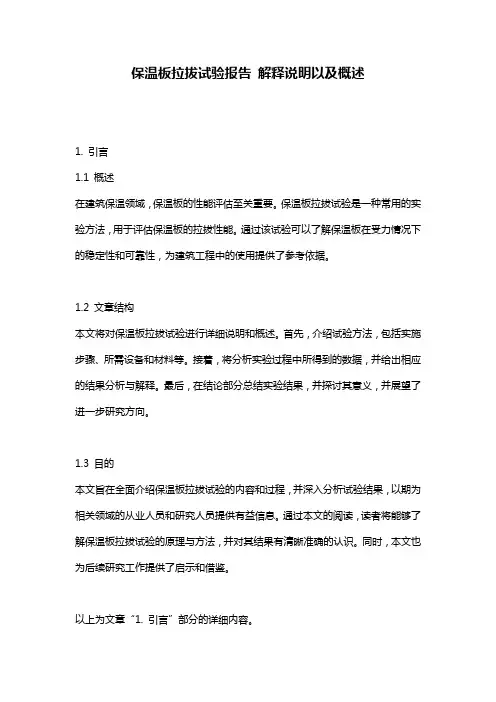

保温板拉拔试验报告解释说明以及概述1. 引言1.1 概述在建筑保温领域，保温板的性能评估至关重要。

保温板拉拔试验是一种常用的实验方法，用于评估保温板的拉拔性能。

通过该试验可以了解保温板在受力情况下的稳定性和可靠性，为建筑工程中的使用提供了参考依据。

1.2 文章结构本文将对保温板拉拔试验进行详细说明和概述。

首先，介绍试验方法，包括实施步骤、所需设备和材料等。

接着，将分析实验过程中所得到的数据，并给出相应的结果分析与解释。

最后，在结论部分总结实验结果，并探讨其意义，并展望了进一步研究方向。

1.3 目的本文旨在全面介绍保温板拉拔试验的内容和过程，并深入分析试验结果，以期为相关领域的从业人员和研究人员提供有益信息。

通过本文的阅读，读者将能够了解保温板拉拔试验的原理与方法，并对其结果有清晰准确的认识。

同时，本文也为后续研究工作提供了启示和借鉴。

以上为文章“1. 引言”部分的详细内容。

2. 正文:2.1 保温板拉拔试验方法:保温板拉拔试验是用来评估保温板在使用过程中的抗拉性能的一种实验方法。

该方法可以通过施加垂直向外的力来模拟真实应力环境，并测量材料在拉伸过程中的变形和破坏情况。

在保温板拉拔试验中，首先需要确定合适的试样尺寸和加载速度。

通常情况下，试样的形状为长方形或正方形，尺寸要符合相关标准。

加载速度需要根据实际需求来确定，以确保能够准确测量材料在不同应力下的变形情况。

然后，将试样固定在拉力试验机上，并施加一个垂直向外的力。

载荷会逐渐增加，同时需要记录下相应的位移和变形数据。

通过分析这些数据，可以得出保温板在不同应力条件下的抗拉性能指标，如抗拉强度、断裂延伸率等。

2.2 实验设备与材料:进行保温板拉拔试验需要准备以下设备和材料：- 拉力试验机：用于施加垂直向外的力并记录相应数据。

- 保温板试样：按照标准尺寸制备的试样，确保符合实验要求。

- 数据记录设备：用于记录拉力试验过程中的位移和变形数据。

2.3 实验过程与结果分析:在进行保温板拉拔试验时，首先应该将试样固定在拉力试验机上，并注意调整好加载速度。

你若盛开，蝴蝶自来。

锚杆拉拔仪试验操作规程
1、试验地点应尽量靠近掘进工作面，围岩较平整，未发生脱落、片帮等现象。

2、试验用锚杆的表面应无锈、油、漆或其他污染物。

锚杆拉拔计在试验过程中应固定牢靠，确保锚杆拉力计油缸的中心线与锚杆轴线重合，
试验前，检查手动泵的油量和各连接部位是否牢固，确认无误后再进行试验。

5、拉拔锚杆时，拉拔装置下方和两侧不得站人，拉拔时严禁有人通过，两边做
好警戒，以防止工具脱落伤人。

6、试验时应缓慢均匀地操作手动泵压杆，逐级均匀加载，当锚杆出现明显位移时，停止加压，记录锚杆拉力计此时的读数，即为拉拔试验值。

文档内容到此结束，欢迎大家下载、修改、丰富并分享给更多有需要的人。

第1页/共1页。

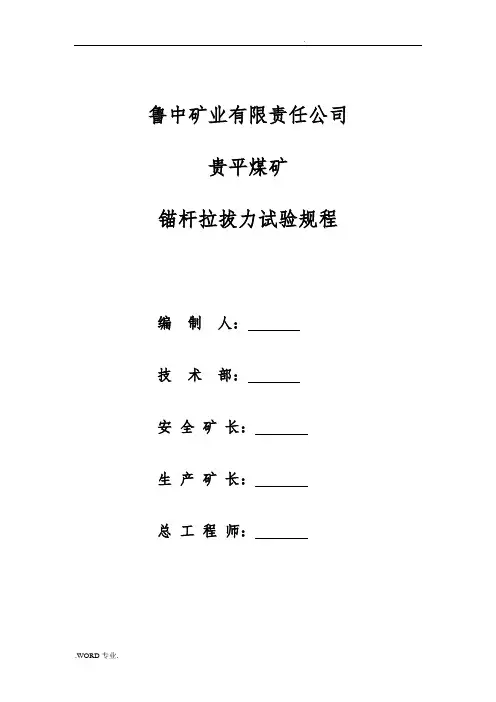

鲁中矿业有限责任公司贵平煤矿锚杆拉拔力试验规程编制人：技术部：安全矿长：生产矿长：总工程师：锚杆拉拔力试验规程1 、编制原因及目的锚杆拉拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。

试验必须在现场进行，使用的材料和设备与巷道正常支护相同。

2 、试验工具和设备试验的工具与设备主要有：（1）锚杆拉力计（量程＞200kN、分辨率≤1.0kN）（2）钻孔机具。

3 、准备工作1、地点的选择试验地点应尽量靠近掘进工作面，围岩较平整，未发生脱落、片帮等现象。

试验锚杆应避开钢带（钢筋梯）安装，距邻近锚杆不小于300mm。

2 、锚杆、锚固剂试验用锚杆的表面应无锈、油、漆或其他污染物。

树脂锚固剂按设计选用。

3 、钻孔用锚杆钻机在选择的地点钻孔。

试验前测量钻孔直径、锚杆直径、树脂直径。

4 、锚杆安装（1）将树脂锚固剂放入孔中，用锚杆将其慢慢推到孔底；（2）用锚杆钻机将锚杆边旋转边推进到孔底，然后再旋转5s～10s 停止；（3）等待30s后，退下锚杆钻机；（4）做好标记，以备试验。

4、拉拔试验拉拔试验在锚杆安装后0.5h～4.0h进行。

时间过短影响锚固剂固化后的强度，时间过长则因巷道围岩发生变形影响测量结果；当围岩完整稳定；巷道不变形时，可直接对已施工锚杆直接进行检测拉拔力试验。

按图A.1所示安设仪器，确保锚杆拉力计油缸的中心线与锚杆轴线重合。

试验前，检查手动泵的油量和各连接部位是否牢固，确认无误后再进行试验。

试验由两人完成，一人加载，一人记录（见表A.1）。

试验时应缓慢均匀地操作手动泵压杆。

锚杆质量的合格条件：当被检查的三根锚杆被加载至设计锚固力的90%时，其中只要有一根不合格，再抽样一组（三根），再不合格，要由总工程师组织分析研究锚杆质量不合格的原因，并采取处理措施。

当设计变更或材料变更时，应做相应的拉拔力试验。

5 、锚杆拉拔测试要求用锚杆拉力计在锚杆支护的巷道每隔30~50米或每300根锚杆检查一组，每组3根（顶部1根，两帮各1根），进行检查。

化学螺栓拉拔实验报告实验目的1. 掌握化学螺栓拉拔实验的基本原理和方法。

2. 研究不同材料螺栓在不同条件下的抗拉性能。

实验原理化学螺栓拉拔实验是一种通过施加力来测量螺栓抗拉性能的测试方法。

在实验过程中，利用化学试剂能够将螺栓与基座连接处的材料发生化学反应，以实现螺栓与基座的分离。

通过施加拉力，记录螺栓断裂前所受的最大拉力，计算螺栓的抗拉性能。

实验仪器和试剂1. 万能试验机2. 螺栓样品3. 基座样品4. 自制的化学试剂实验步骤1. 准备螺栓样品和基座样品，并确保两者之间的配合度良好。

2. 将螺栓安装在万能试验机上，并调整夹具使其与基座样品相连接。

3. 将自制的化学试剂涂抹在螺栓与基座连接处。

4. 开始实验之前，先进行拉拔力的预约。

从零点开始记录，逐渐增加拉力，直至螺栓断裂。

5. 记录螺栓断裂前所受的最大拉力，并计算螺栓的抗拉性能。

实验结果与分析我们进行了不同材料螺栓的拉拔实验，并记录了实验过程中的数据。

通过实验数据我们可以得到每种螺栓材料的抗拉性能以及对比不同条件下的差异。

通过对实验数据的分析，我们发现螺栓的抗拉性能与材料的强度有关。

材料强度越高，抗拉性能越好。

此外，不同条件下的拉拔实验结果也有所差异。

例如，湿度高的环境下，螺栓的抗拉性能会有所降低。

这表明材料的抗腐蚀性能也会对螺栓的抗拉性能产生影响。

实验结论通过本次化学螺栓拉拔实验，我们得到了不同材料螺栓的抗拉性能数据，结果表明材料的强度直接影响了螺栓的抗拉性能。

此外，环境条件的不同也会对螺栓的抗拉性能产生一定影响。

为了提高螺栓的抗拉性能，我们可以选择合适的材料，并注意保持环境干燥以减少腐蚀的影响。

此外，在实际应用中，我们还应根据需求选择合适的螺栓规格，以确保其能够承受所需的拉力。

实验改进1. 在实验过程中，我们可以增加更多的螺栓材料和不同条件下的实验，以得到更全面的数据和结论。

2. 为了提高实验结果的可重复性，我们可以重复实验多次并取平均值，减少实验误差的影响。

锚栓拉拔试验
锚栓拉拔试验，是一种检测材料结构中锚栓的有效性的试验方法。

它主要用于检测建筑物锚栓、桥梁支撑结构锚栓等连接件的拉拔强度和安全可靠性。

该试验方式以拉拔应力为驱动，力量逐渐提升，直至试件断裂。

该试验的具体过程如下：首先把锚栓固定在检测试件上，检测试件安装在拉拔机中，然后启动机械装置，向锚栓施加逐渐增大的力，直至出现断裂为止，拉拔机会记录下断裂时所施加的拉拔力，从而确定试件的拉拔强度。

该试验是由英国科学家、工程师戴维斯于1895年提出，并于同年完成第一次试验，因此也叫戴维斯试验。

不论是临界拉拔强度和胶结强度的测定，还是实验用锚结的设计，戴维斯试验所提供的依据和数据，都非常重要。

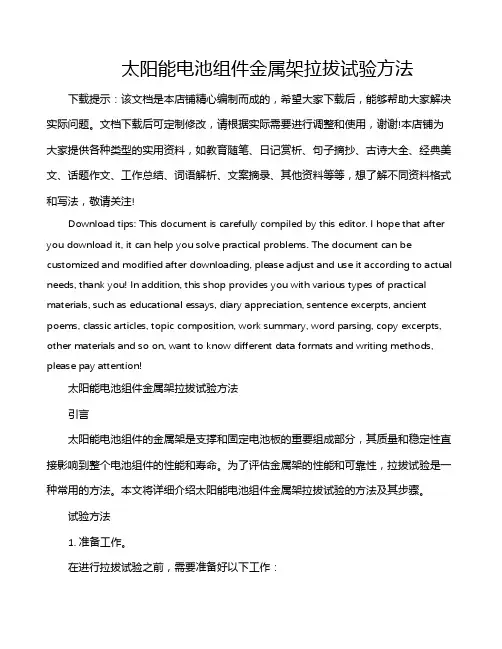

太阳能电池组件金属架拉拔试验方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!太阳能电池组件金属架拉拔试验方法引言太阳能电池组件的金属架是支撑和固定电池板的重要组成部分，其质量和稳定性直接影响到整个电池组件的性能和寿命。

拉拔试验
拉拔试验是一种常见的工程试验，用于评估材料的抗拉性能和机械性能。

在拉拔试验中，材料样品会受到拉力的作用而产生形变和破坏，从中可以得到材料的拉伸强度、屈服强度、延伸率等重要参数。

实验原理
拉拔试验的基本原理是在拉伸载荷的作用下，材料会受到拉力而发生变形。

当拉力作用到一定程度时，材料会达到破坏点，形成拉伸断裂。

通过对拉力-形变曲线的分析，可以得到材料的拉伸特性。

实验过程
1.准备材料样品，并根据标准规范切割成合适尺寸的试样。

2.将试样放入拉伸试验机夹具中，调整夹具，保证试样在拉力作用下不
会滑动。

3.开始加载，逐渐增加拉力，记录载荷-形变数据。

4.当试样发生破坏时停止加载，记录破坏状态和载荷数据。

5.根据数据计算材料的拉伸强度、屈服强度、延伸率等指标。

结果分析
通过拉拔试验得到的数据，可以为材料的工程设计和选择提供重要参考。

比如拉伸强度高的材料适合用作承载结构件，而延伸率较大的材料则适合用于制作拉伸变形较大的零部件。

应用领域
拉拔试验广泛应用于材料科学、机械工程、土木工程等领域。

通过对材料的抗拉性能进行评估，能够确保工程结构的安全可靠性。

结论
拉拔试验是一种重要的工程试验方法，可以评估材料的抗拉性能，为工程设计和选材提供依据。

掌握拉拔试验的原理和方法对于材料研究和工程实践具有重要意义。

拉拔试验操作作业指导书批准人：负责人：编制：批准时间：拉拔试验操作作业指导书一、检测依据：JGJ126-2000外墙饰面砖工程施工及验收规程；JGJ110-97建筑工程饰面砖粘结强度检验标准。

JGJ126-2000适用于苯板、铆钉拉拔，如恒大绿洲工程对苯板拉拔。

如五联对铆钉拉拔。

JGJ110-97适用于瓷砖拉拔，如西提国际。

二、检测比例：现场镶贴的外墙饰面砖工程：每300㎡同类墙体取1组试样，每组3个，每一层楼不得少于1组；不足300㎡同类墙体，每两层楼取1组试样，每组3个。

试样应有专业检测人员随即抽取。

但取样间距不得小于500mm。

三、拉拔前准备工作：1、了解现场情况，确定工程施工饰面砖、苯板、铆钉粘贴面积，选择合适的试块进行粘贴，试块如下图图1 适用于瓷砖拉拔粘贴的试块图2 适用于苯板拉拔粘贴的试块2、拉拔前应先清理好上次实验后在试块上留下的胶迹，保证实验仪器准确、正常3、准确掌握针对不同拉拔、不同材料的国标拉力值。

苯板拉拔：每组实验三个值不应小于0.1MPa瓷砖拉拔：每组实验三个值不应小于0.4MPa铆钉拉拔：每组实验三个值不应小于0.12KN四、检验方法与检验内容：如果是苯板、瓷砖拉拔，首先先确定试块已经结实的粘贴在了外墙饰面砖上，然后固定好拉拔仪与试块，从而开始实验。

如果是铆钉拉拔，根据实验仪器实用的不同，考虑是否将铆钉的外壳部分去掉，再连接拉拔仪开始实验。

苯板、瓷砖粘贴示意图如下：图3 标准块粘贴在确定标准块粘贴无误的情况下，将千斤顶连接到标准块上，如下图：图4 千斤顶连接安装时应注意，务必使拉力杆通过穿心千斤顶中心并于标准块垂直，调整千斤顶活塞，使活塞升出2mm左右，将数字显示器调零，再拧紧拉力杆螺母。

五、实验步骤：1、测试饰面砖粘贴力时，均匀摇转手柄升压，直至饰面砖剥离，并安下图的格式记录粘结强度检测仪的数字显示器峰值，该值就是粘结力值。

图5 粘结力强度记录表2、测试后降压至千斤顶复位，取下拉力杆螺母及拉杆。

aopu拉拔试验仪器说明书拉拔仪说明书中、小级拉拔力情况下的岩石锚杆，其锚固应力传递深度仅1.5~3.0 m（12~20倍锚固体直径），并且沿应力传递深度也并非呈均匀分布，而是在近地面约1/3的深度内锚固应力集中，根据这种情况，基于保证支座压力不对锚杆抗拔力产生叠加出发，我们与检测单位研究商定，锚杆至支座净距取1.0~1.2m。

拉拔仪当拉拔用千斤顶穿心式活塞杆的中心孔套住被测杆件后，选用合适的卡头卡住被测杆件露出中心孔的部分；在手动压力泵的液压力的作用下，油压通过油管传递至千斤顶缸体之后，活塞杆顶住专用夹头向外运动；压力直接作用在夹（锚）环上，再传递至夹片，夹片受力后卡紧被测杆件，最终促使杆件受到向外的拉拔力；此时压力泵上的压力表中显示出的压力（MPa）值，换算出所对应的受力(kN)值，即反应出被测杆件所受拉拔力的大小。

按照正常的安装工艺安装待测锚杆，用砂浆将锚杆口部抹平，以便支放承压垫板。

根据锚杆的种类和试验目的确定拉拔时间。

在锚杆尾部加上垫板，套上中空千斤顶，将锚杆外端与千斤顶内缸固定在一起，并装设位移测量设备与仪器。

通过手动油压泵加压，从油压表读取油压，根据活塞面积换算锚杆承受的拉拔力，视需量从千分表读取锚杆尾数的位移，绘制锚杆拉拔力位移曲线，供分析研究。

拉拔仪在完毕后，压力泵卸压时，锚(夹)具随之自动松开，可较快取下拉拔用千斤顶；适合长度较小型拉拔仪在完成检测后，需用人工以较小的力晃动、振动的方法卸下卡头，也可方便地下卸拉拔用千斤顶。

拉拔检测仪不仅可以实现钢筋锚固拉拔力检测，也可根据用户要求作其它杆件的锚固拉拔力的测试；还可配置合适的夹头完成诸如瓷砖—胶—混凝土等面层之间的粘接力的大小；还可根据用户要求完成现场混凝土强度的拉拔试验，等等；拉拔检测仪有着较宽的应用面。

碳纤维粘结强度拉拔试验碳纤维复合材料具有良好的机械性能，在航空、汽车、建筑等领域得到了广泛应用。

在应用中，碳纤维复合材料经常需要进行粘结，在实际应用中粘结强度是影响复合材料结构性能的重要指标。

因此，对碳纤维复合材料粘结强度进行研究具有重要意义。

本文主要是针对碳纤维复合材料进行粘结强度拉拔试验的相关性质进行阐述。

一、试验原理拉拔试验又称拉伸试验，是一种常用的机械测试方法，能够评估材料在拉伸状态下的剪切强度。

碳纤维复合材料的粘结强度可以通过拉拔试验来测量。

这种试验方式能够模拟实际工作状态下的粘接状况，从而得到有效的试验结果。

二、试验仪器1、拉力试验机：用于施加拉伸或压缩载荷的电子机器。

2、夹具：夹具用于夹住试样，并保持试样的稳定位置。

3、数码显示仪：用于测量试验载荷和试验结果的显示屏。

三、试验步骤1、样品制备样品通常采用实际工程结构中的材料，同时还应该考虑到样件的粘合质量，以及材料的抗拉强度和耐久性。

通常，样品大小为50mm*10mm*2mm，如下图所示。

2、制定实验计划在测量粘接强度前，必须制定实验计划。

在计划中应该包含每个试验的时间、位置、载荷条件和输出数据等信息。

这些计划可以确保实验的可重复性和准确性。

3、夹具设置将样品装入夹具中，并确保样品处于平稳和平衡状态。

夹具的夹紧力应该恰当，以避免在试验过程中产生位移和变形。

4、实验操作（1）将试样夹在拉力试验机上，并通过试验控制器设置加载条件和速度。

（2）通过拉力试验机施加载荷。

（3）记录载荷和位移数据，并在一张数据表中记录下拉拔试验结果。

（4）根据得到的数据计算拉拔强度。

四、数据处理通过拉拔试验得到的数据可以计算得到材料的拉伸强度和切割模量。

拉伸强度是指材料在拉伸过程中承受载荷的能力，切割模量是指材料在受到剪切力时弯曲变形的难度。

拉拔力可以用负载单元或负载传感器测量，拉伸强度和切割模量可以通过计算得到。

拉伸强度= 测试负载÷ 样品截面积切割模量 = 施加载荷÷ 样品长度五、试验注意点1、样品的制备应该按照标准规范完成，并确保样品的尺寸和形状相同。
