锚杆拉拔试验的测试方法

锚杆拉拔力试验标准引言锚杆拉拔力试验是确定锚杆抗拉性能的一种常见方法。

该试验用于评估锚杆在受拉力作用下的稳定性和可靠性。

本文档旨在提供锚杆拉拔力试验的标准操作步骤和要求，以确保试验结果的准确性和可比性。

规范要求锚杆拉拔力试验应符合以下规范要求：1.试验设备：试验设备应符合国家标准或行业标准，确保测试的准确性和可靠性。

2.试验材料：试验材料应符合设计要求，包括材料强度和尺寸等。

3.试验准备：在进行试验之前，必须对试验设备进行校准和检查，确保其正常工作。

同时，准备好试验样品，并对样品进行必要的处理和标记。

4.试验环境：试验应在适宜的环境条件下进行，避免恶劣的天气、温度和湿度对试验结果的影响。

5.试验操作：进行试验前，必须按照试验设备的操作手册或相关标准操作流程进行试验。

试验过程中应记录相关数据，包括试验时间、拉拔力、位移等。

6.试验参数：试验参数应根据试验材料和设计要求确定，并在试验过程中严格控制。

7.试验结果：试验完成后，应对试验结果进行分析和评估，制作试验报告并保存。

试验步骤1.准备工作–确定试验设备和试验材料符合规范要求。

–对试验设备进行校准和检查。

–准备试验样品，并进行必要的处理和标记。

2.设置试验环境–确保试验环境符合要求，包括温度、湿度等条件。

–确保试验区域的安全性和稳定性。

3.安装试验样品–根据设计要求，将试验样品正确安装到试验设备上。

–确保试验样品的安装牢固可靠。

4.设置试验参数–根据试验材料和设计要求，设置试验参数，如拉拔力的起始值、增长速率等。

5.进行试验–依照试验设备的操作流程，进行锚杆拉拔力试验。

–记录试验过程中的相关数据，如试验时间、拉拔力、位移等。

6.分析试验结果–对试验结果进行分析和评估。

–制作试验报告，包括试验数据、结果和结论等内容。

7.清理工作–清理试验设备和试验现场，确保设备和环境的整洁和安全。

结论本文档提供了锚杆拉拔力试验的标准操作步骤和要求，在进行试验时，应严格按照本文档的规范进行操作，以确保试验结果的准确性和可比性。

锚杆拉拔实验报告锚杆拉拔实验报告引言锚杆拉拔实验是土木工程中常用的一种试验方法，用于评估锚杆在土体中的承载能力和稳定性。

本实验旨在通过对不同类型的锚杆进行拉拔测试，探究其受力性能和影响因素，为工程设计提供可靠的数据支持。

实验设计本次实验选取了两种常见的锚杆类型进行拉拔测试，分别是螺纹锚杆和槽钢锚杆。

实验采用了标准的拉拔试验设备，包括拉拔机、测力传感器和位移测量仪。

每种类型的锚杆均设置了多个试验样本，以确保结果的可靠性。

实验步骤首先，将锚杆嵌入土体中，确保其稳定固定。

然后，通过拉拔机施加逐渐增大的拉力，同时使用测力传感器实时监测拉力大小。

在拉拔过程中，使用位移测量仪记录锚杆的位移情况，以评估其变形性能。

实验结果与分析通过对螺纹锚杆和槽钢锚杆的拉拔实验，我们得到了一系列的实验数据。

根据实验数据，我们可以计算出每个试验样本的拉力-位移曲线，并分析其力学性能。

螺纹锚杆的拉力-位移曲线呈现出明显的弹性阶段和塑性阶段。

在弹性阶段，拉力与位移呈线性关系，说明螺纹锚杆具有较好的刚度和强度。

而在塑性阶段，拉力增加的速度逐渐减慢，同时位移也增加较快，表明锚杆已经发生了塑性变形。

这一现象可能是由于锚杆与土体之间的摩擦力逐渐增大，导致阻力增加。

槽钢锚杆的拉力-位移曲线与螺纹锚杆有所不同。

在拉力较小的情况下，槽钢锚杆的位移增加较快，而拉力增加较慢。

这可能是由于槽钢锚杆的截面形状导致其在拉拔过程中更容易发生弯曲变形。

随着拉力的增加，槽钢锚杆的位移增加速度逐渐减慢，表明其刚度逐渐增大。

这一特点使得槽钢锚杆在一些特殊工程中具有一定的优势。

影响因素分析除了锚杆类型外，还有一些其他因素可能会对锚杆的拉拔性能产生影响。

例如，土体的性质、锚杆的长度和直径、土体与锚杆之间的摩擦系数等。

这些因素的变化可能会导致拉力-位移曲线的形状和斜率发生变化，从而影响锚杆的承载能力和稳定性。

结论通过本次锚杆拉拔实验，我们对螺纹锚杆和槽钢锚杆的受力性能和影响因素有了更深入的了解。

锚杆拉拔力试验把持规程之老阳三干创作一、试验工具和设备试验的工具与设备主要有：1、锚杆拉力计（我矿现有型号：LDZ20型,额定压力49Mpa,额定张拉力200KN）2、锚杆扭矩扳手二、锚杆的选择试验地址应尽量靠近掘进工作面,围岩较平整,顶板支护完好,未发生脱落、片帮等现象. 拉拔试验在锚杆装置后1h后进行.三、拉拔试验1、锚杆扭矩力利用锚杆扭矩扳手检查锚杆扭矩力,被试验锚杆扭矩力应达200N.m.2、锚杆拉拔力试验必需按以下顺序把持：①备齐机具.②检查并处置工作地址的隐患.③选择好要做拉拔试验的帮（顶）锚杆.④安设导向管,并把张拉油缸套在锚杆上,使张拉油缸和锚杆同轴并拧紧螺母.⑤人员撤开,关闭拉力计进出油液阀.⑥张拉锚杆（试验时应缓慢均匀地把持手动泵压杆）.⑦做测试记录,记录要详细清楚,包括：锚杆位置、拉拔试验值、锚杆是否拉动（当锚杆呈现明显位移时,停止加压,记录锚杆拉力计此时的读数,即为拉拔试验值）.⑧张拉油缸卸压,取下机具,清理现场.3、锚杆拉拔力必需满足规定值,张拉时如发现锚固分歧格,必需重新补打锚杆.四、锚杆拉拔测试要求1、锚杆的抗拔力不小于设计值（岩巷顶帮为80KN,煤巷顶板80KN、帮部50KN）.2、巷道每40米做一组测试.锚杆支护巷道在顶板岩性发生变动时,必需做一组测试.每组测试的锚杆很多于三根.五、注意事项1、拉拔前要认真检查拉拔器械的油管连接情况,压力表是否工作正常及各部位是否灵活可靠.2、拉拔试验要选择围岩较稳定的部位,拉拔前要对试验部位围岩进行敲帮问顶工作,及时凿失落活矸危岩,保证试验人员的平安.3、拉拔前要将拉拔杆丝套、丝扣戴满紧固,严禁使用损坏丝扣的锚杆作试验.4、拉拔试验的锚杆要选择密贴岩面丝扣外露很多于20mm的锚杆.5、拉起锚杆时,若需登梯作业时,梯子要架设稳固.6、拉力计装置好后,在进行测试前,测试人员和工作面内其他人员必需撤至被测锚杆45°角投影范围以外而且至少3m以外的平安地址,且测试地址至迎头不得有人停留.7、拉拔把持时要均匀加压,时刻注意观察表针情况,到达设计压力即可,严禁超越设计压力作破坏性试验.8、拉拔过程中要设专人密切观察拉拔部位附近围岩变动,发现异常时立即停止拉拔作业.9、拉拔结束后及时上紧试验锚杆,认真填写拉拔记录.如发现分歧格的锚杆要按规定补打.10、抽检过的锚杆,必需在锚索托盘上标识表记标帜“C”,同一根锚杆严禁进行第二次拉拔力实验.锚索涨拉试验把持规程一、试验工具和设备试验的工具与设备主要有：1、锚索涨拉机具（我矿现有型号：LDZ20型,额定压力49Mpa,额定张拉力200KN）二、锚杆的选择试验地址应尽量靠近掘进工作面,围岩较平整,顶板支护完好,未发生脱落、片帮等现象. 涨拉试验在锚索装置后1h后进行.三、拉拔试验1、锚索涨拉试验必需按以下顺序把持：①备齐机具.②检查并处置工作地址的隐患.③选择好要做涨拉试验的锚索. 实测锚索外露锁具长度、锚索端头垂直至空中一固定点距离.④安设导向管,并把涨拉油缸套在锚索上,使涨拉油缸和锚索同轴并拧紧螺母.⑤人员撤开,关闭拉力计进出油液阀.⑥涨拉锚索（试验时应缓慢均匀地把持气动阀）.⑦做测试记录,记录要详细清楚,包括：锚索位置、涨拉试验值、锚索是否拉动（实测此时锚索外露锁具长度、锚索端头垂直至空中一固定点距离,与初始值进行比力）.⑧涨拉油缸卸压,取下机具,清理现场.2、锚索涨拉实验必需满足规定值,涨拉时如发现锚固分歧格,必需重新补打锚索.四、锚杆拉拔测试要求1、锚索的预紧力不小于设计值. 锚索预紧力为100～120KN.2、每20m锚索抽样检查1根,拉力应到达设计预紧力值.五、注意事项1、拉拔前要认真检查涨拉机具的油管连接情况,压力表是否工作正常及各部位是否灵活可靠.2、拉拔试验要选择围岩较稳定的部位,拉拔前要对试验部位围岩进行敲帮问顶工作,及时凿失落活矸危岩,保证试验人员的平安.3、涨拉前要将油缸挂钩挂至永久支护的网片上,防止油缸脱落伤人.4、试验的锚索要选择密贴岩面丝扣外露很多于100mm的锚索.5、涨拉锚索时,若需登梯作业时,梯子要架设稳固.6、涨拉机具装置好后,在进行测试前,测试人员和工作面内其他人员必需撤至被测锚杆45°角投影范围以外而且至少3m以外的平安地址,且测试地址至迎头不得有人停留.7、涨拉把持时要均匀加压,时刻注意观察表针情况,到达设计压力即可,严禁超越设计压力作破坏性试验.8、涨拉过程中要设专人密切观察锚索附近围岩变动,锚固体从岩土层中拔出或锚索从锚固体中拔出；锚索端头总位移量超越设计允许位移值时,立即停止涨拉作业.9、涨拉结束后认真填写涨拉记录.如发现分歧格的锚索要按规定补打.10、抽检过的锚索必需在锚索托盘上标识表记标帜“C”,同一根锚索严禁进行第二次拉拔力实验.。

锚杆拉拔力试验操作规程一、试验工具和设备试验的工具与设备主要有:1、锚杆拉力计（我矿现有型号：LDZ20型，额定压力49Mpa，额定张拉力200KN)2、锚杆扭矩扳手二、锚杆的选择试验地点应尽量靠近掘进工作面，围岩较平整，顶板支护完好,未发生脱落、片帮等现象. 拉拔试验在锚杆安装后1h后进行.三、拉拔试验1、锚杆扭矩力利用锚杆扭矩扳手检查锚杆扭矩力，被试验锚杆扭矩力应达200N。

m。

2、锚杆拉拔力试验必须按以下顺序操作：①备齐机具.②检查并处理工作地点的隐患.③选择好要做拉拔试验的帮（顶）锚杆。

④安设导向管，并把张拉油缸套在锚杆上，使张拉油缸和锚杆同轴并拧紧螺母。

⑤人员撤开，关闭拉力计进出油液阀。

⑥张拉锚杆（试验时应缓慢均匀地操作手动泵压杆)。

⑦做测试记录，记录要详细清楚，包括：锚杆位置、拉拔试验值、锚杆是否拉动（当锚杆出现明显位移时，停止加压，记录锚杆拉力计此时的读数，即为拉拔试验值）。

⑧张拉油缸卸压，取下机具，清理现场。

3、锚杆拉拔力必须满足规定值，张拉时如发现锚固不合格,必须重新补打锚杆。

四、锚杆拉拔测试要求1、锚杆的抗拔力不小于设计值(岩巷顶帮为80KN，煤巷顶板80KN、帮部50KN)。

2、巷道每40米做一组测试.锚杆支护巷道在顶板岩性发生变化时，必须做一组测试。

每组测试的锚杆不少于三根。

五、注意事项1、拉拔前要认真检查拉拔器械的油管连接情况，压力表是否工作正常及各部位是否灵活可靠.2、拉拔试验要选择围岩较稳定的部位，拉拔前要对试验部位围岩进行敲帮问顶工作，及时凿掉活矸危岩，保证试验人员的安全.3、拉拔前要将拉拔杆丝套、丝扣戴满紧固，严禁使用损坏丝扣的锚杆作试验.4、拉拔试验的锚杆要选择密贴岩面丝扣外露不少于20mm的锚杆。

5、拉拔锚杆时，若需登梯作业时，梯子要架设稳固。

6、拉力计安装好后，在进行测试前，测试人员和工作面内其他人员必须撤至被测锚杆45°角投影范围以外并且至少3m以外的安全地点，且测试地点至迎头不得有人停留。

锚杆拉拔试验技术措施拉拔试验的原理是摩擦作用，通过施加正应力，使锚杆与煤体之间紧密结合，从而利用彼此界面上的静摩擦力抵抗外力（拉拔力）。

为了保证施工质量，须对锚杆锚固力进行抽检(10%比例)。

锚杆的抗拔力应符合以下规定：合格：最低值不小于设计的90%优良：最低值不小于设计值检查数量：每30米一组，各取帮顶一个做拉拔试验；设计或材料变更，应另取一组；每组不得少于3个。

地质结构变化带或矿压显现大的地方应根据实际情况适当的缩短组距。

检验方法：用锚杆拉力计做抗拔力试验，做好试验记录，检查时抽查试验记录，必要时进行现场实测。

利用锚杆机拧紧螺母，使锚杆具有一定的预应力，其力矩应达到100NM。

我矿抽检指标为：顶板锚固力不得低于70KN，帮锚杆不低于30KN，发现不合格锚杆，应在其周围补打锚杆。

拉拔计的使用做拉拔试验的人要熟悉拉拔计工作原理，拉拔计的结构及主要技术参数，并能排除一般故障，能做好使用前的检查和保养；熟悉作业地点环境并能熟练的使用拉拔计；1、锚杆拉拔力必须满足规定值，张拉时如发现锚固不合格，必须补打合格的锚杆。

2、锚杆器必须按一下顺序操作：（1）备齐机具。

(2)检查并处理工作地点的隐患。

（3）打开拉拔计箱根据锚杆的直径选择合适的套筒。

(4)选择好要做拉拔试验的帮（顶）。

（5）安设导向管，并把张拉油缸套在锚杆上，使张拉油缸和锚杆同轴并拧紧螺母。

（6）人员撤开（张拉油缸前不得有人），关闭拉拔计进出油液阀。

（7）张拉锚杆。

（8）做测试记录。

（9）张拉油缸卸压，取下机具，清理现场。

（10）计算合格率。

注意事项：1、拉拔计打运时至少2人抬运,一人提拉拔计工具箱,一人拿好张拉油缸.到位后油缸轻放,易免碰坏油嘴.2、每张拉完一个锚杆后,用塑料纸将油阀包住,易免煤渣进入阀门破坏密封.油嘴及时用冒套上.3、安装或张拉顶锚杆时,人禁止站在张拉油缸的正下方.4、做拉拔试验做到不做破坏性拉拔.锚杆锚固率要达到设计要求，每月不定期至少抽查两次，并将计算的合格率报生产科。

锚杆拉拔力试验措施锚杆拉拔力、锚索预紧力试验安全技术措施根据《煤矿安全规程》规定，为确保开掘工作面锚杆锚固力、锚索预紧力达到设计要求，井下所有锚杆（索）支护巷道在施工期间必须进行锚杆拉拔力、锚索预紧力试验。

为确保试验过程中的安全及质量，特制定以下安全技术措施：一、施工地点井下所有开掘工作面：锚杆拉拔力检测抽样率为3%，每300根顶、帮锚杆各抽样一组（共9根）进行检查，不足300根时，按300根进行；锚索预紧力检测抽样率为3根/次，同锚杆拉拔力检测一并进行。

二、参加人员现场操作主要由生产科矿压监测组成员负责，各开掘队组技术员进行配合，生产科矿压监测组成员做好试验记录。

三、施工前准备1、提前一天由生产科矿压监测组成员联系需做锚杆拉拔力（锚索预紧力）试验队组的技术员，在开班前会时由队干安排当班带班队干进行配合。

2、工作环境现场检查：认真检查作业地点的顶帮支护，通风、设备等情况，停止影响锚杆拉拔力（锚索预紧力）检测的一切工作。

3、准备好现场所需工具，如梯子等。

4、对锚杆拉力机、锚索张拉机各部件进行检查，使其符合使用要求。

四、检测方法（一）锚杆拉拔力检测方法（1）操作流程安全检查→准备好工作台→连接锚杆拉力机→检查油量→排气→操作油泵→拉拔试验→观测压力表读数→泄压→拆卸拉力机（2）操作方法①锚杆拉拔试验工作应由4人协调工作，一人观察工作环境安全情况，一人操作和观测压力表，两人协调安装锚杆拉力机。

②连接拉拔机，将锚杆拉力机的加长杆拧到被检测锚杆末端，并拧紧，再套上衬套及千斤顶，使活塞伸出端朝外，最后拧紧螺母。

③锚杆拉力机油缸的中心线与锚杆轴线必须重合。

④拉拔试验：将手压泵的卸载阀顺时针拧紧。

压动手压泵压杆，用力要均匀，不得用力过猛。

当压力表读数达到设计规定值时，应停止操作。

观测压力表读数，量锚杆位移，并做好记录。

⑤做测试记录，记录要详细清楚，包括：锚杆位置、拉拔试验值、锚杆是否拉动（当锚杆出现明显位移时，停止加压，记录锚杆拉力机此时的读数，即为拉拔试验值）。

锚杆拉拔试验规范标准
锚杆拉拔试验是探测锚杆混凝土的抗张强度的一种常用的试验方法，下面总结了一些
规范标准。

一、设备和材料：锚杆拉力试验机、拉力计、电子天平、测试锚杆、锚固泥浆等；
二、试验方法：用试验机将锚杆垂直拉出时，应保证试验锚杆的垂直方向不发生变化，并逐渐加大拉力，并记录拉力及锚杆动作时间；
三、测定拉力：在加载阶段，拉力测定精度应在±1N之内；
四、报告：试验完成后，应按试验要求制作报告，记录数据，并将测试数据进行可靠
性分析；
五、术语：
（1）锚杆拉力试验：指以拉力的方式来探测锚杆混凝土的抗拉强度的一种方法。

（2）锚固泥浆：指锚杆在试验前，需要使用固定泥浆抹平锚杆尾端的抹面状态；
（3）试验参数：指在拉力试验中，观察锚杆的变形和强度特征时所需要的一系列参数，包括：拉力、时间等。

（4）测试报告：指在试验完成后，需要将获取的数据并进行分析，根据结果生成一
份报告，该报告应当全面准确，涵盖试验过程中发现的数据、结论、建议等。

锚杆拉拔试验.锚杆拉拔试验。

引言。

在土木工程中，锚杆是一种常用的地基加固材料，通常用于支撑或固定结构物体，如桥梁、建筑物或者其他工程设施。

为了确保锚杆的质量和稳定性，需要进行拉拔试验来评估其性能。

本文将介绍锚杆拉拔试验的原理、方法和意义，以及在实际工程中的应用。

一、原理。

锚杆拉拔试验是通过在锚杆上施加拉力来评估其抗拉性能。

在进行试验之前，需要确定拉拔试验的目的和要求，包括试验材料的规格、试验条件、试验方法和试验结果的评定标准。

通常情况下，锚杆拉拔试验需要遵循相关的国家标准和规范，如《钢筋混凝土结构工程质量检测标准》（GB 50367-2013）等。

二、方法。

1.试验准备。

在进行锚杆拉拔试验之前，首先需要准备试验样品和试验设备。

试验样品通常是从现场取样或者是在实验室中制备的，需要保证其符合规定的尺寸和质量要求。

试验设备包括拉拔试验机、传感器、数据采集系统等，用于施加拉力并记录试验过程中的各项参数。

2.试验过程。

在进行试验之前，需要对试验样品进行表面处理，包括清洁和涂刷防腐涂料等。

然后将试验样品安装到拉拔试验机上，并根据试验要求施加预定的拉力。

在试验过程中，需要实时监测试验样品的变形和应力，以及试验机的工作状态和试验数据。

同时，还需要对试验样品进行定期检查和记录，以确保试验过程的可靠性和准确性。

3.试验结果。

试验结束后，需要对试验样品的拉拔性能进行评定和分析。

通常情况下，主要包括试验样品的抗拉强度、变形特性、破坏形态等。

根据试验结果，可以对试验样品的质量和性能进行评估，并据此为工程设计和施工提供参考。

三、意义。

锚杆拉拔试验是评估锚杆性能的重要手段，具有以下几点意义：1.质量控制。

通过拉拔试验可以对锚杆的质量进行检测和评估，确保其符合设计要求和施工标准。

同时，还可以及时发现和排除存在的质量问题，提高工程质量和安全性。

2.工程设计。

拉拔试验结果可以为工程设计提供可靠的参考数据，包括锚杆的抗拉强度、变形特性等，为结构设计和施工方案的确定提供科学依据。

锚杆拉拔试验报告一、试验目的和背景锚杆是一种常用的地质固结和坑道支护材料，为确保其在实际工程中的可靠性和安全性，需进行相应的力学试验。

本次试验的重点是锚杆的拉拔试验，目的是评估锚杆的抗拉性能，为工程实际应用提供参考。

二、试验方法和流程1. 试验材料本次试验选用了两组不同规格和材质的锚杆，分别为直径28mm的HRB400钢筋锚杆和直径32mm的HRB500钢筋锚杆。

2. 试验仪器试验仪器包括拉力试验机、负荷传感器、位移传感器、控制系统等。

3. 试验流程（1）首先对试验所用的锚杆进行清洗和检查，确保无明显缺陷和质量问题。

（2）测量锚杆长度和直径，并计算其截面积和根据规定的拉拔长度和试验荷载，制定试验方案。

（3）将试验杆固定在拉力试验机上，设置试验参数，并开始进行操作。

（4）在试验过程中，实时记录荷载和位移数据，并根据试验标准要求，逐渐增加试验荷载，直至试验杆断裂或试验结束。

三、试验结果和分析下表为两组不同规格和材质的锚杆的拉拔试验数据：| 锚杆类型 | 钢筋直径（mm） | 最大载荷（kN） | 抗拉强度（MPa） || ---- | ---- | ---- | ---- || HRB400 | 28 | 355.2 | 772 || HRB500 | 32 | 451.3 | 893 |从试验数据可以看出，直径为32mm的HRB500钢筋锚杆的抗拉性能优于直径为28mm的HRB400钢筋锚杆，表明在实际工程中需要更高的抗拉能力时，应优先选择HRB500钢筋锚杆。

值得注意的是，在试验中，锚杆的断裂往往是由于其受到的荷载超过了其抗拉强度所引起的。

在实际工程中应根据具体工况和要求，优化加固措施，以确保锚杆能够承受所需的荷载。

四、结论五、参考建议基于本次试验结果，建议在实际工程中应根据具体情况和要求，选择合适规格和材质的锚杆，并采用优化的加固措施，以达到最佳的支护效果。

下面提供一些参考建议：1. 根据工程要求选择合适规格和材质的锚杆。

锚杆拉拔试验检测报告以下是一份示例锚杆拉拔试验检测报告：一、检测目的本次测试旨在检测锚杆在受力情况下的承载能力及安全系数，以评估锚杆的实际使用效果。

二、检测标准本次测试依据国家标准《锚杆拉拔试验规程》(GB/T 50081)和行业标准《钢筋及带肋钢筋混凝土锚杆及锚索技术规程》(JGJ 118)进行测试，确保检测结果具有可比性和可信度。

三、检测设备本次测试采用国际先进的锚杆拉拔试验仪器，包括试验设备、数据采集系统和相关测量仪器，确保数据准确、可靠。

四、检测方法和步骤1. 确定试验区域和实验方案。

2. 准备要测试的锚杆和试验设备。

3. 在锚杆表面标划横向和纵向两个相互垂直的参考线。

4. 根据试验方案，在锚杆上确定试验长度，然后进行钻眼并灌注树脂。

5. 确保树脂充分固化后，将拉拔试验仪器连接到锚杆上。

6. 执行试验命令，并在拉拔试验机器自动完成整个试验过程后，采集和处理实验数据。

7. 按程序顺序完成试验过程并停止，拆卸试验设备并进行测量。

五、检测结果1. 根据试验数据，计算锚杆的破坏载荷和拉拔承载能力，并计算其安全系数。

2. 检查试验数据质量并判定数据的可信度。

3. 基于实验结果进行结论分析及评估，并出具相关结果报告。

六、结论本次锚杆拉拔试验检测结果显示，所测试的锚杆具有较高的承载能力和安全系数，在实际应用中可能会超出其承载能力的预测值。

七、建议为确保锚杆在长期使用过程中的安全和可靠性，建议对其进行定期维护和检测，以防止发生潜在的技术问题，确保其正常使用。

同时，应加强完善检测方法和设备的技术水平和管理规范，以进一步提高检测工作效率和安全性。

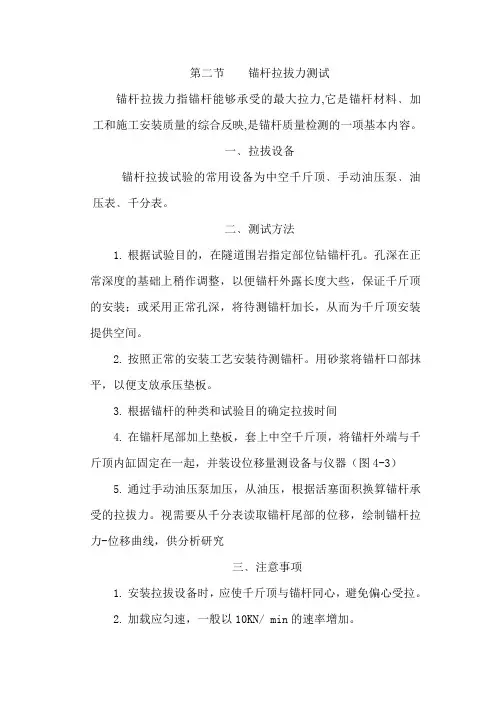

第二节锚杆拉拔力测试锚杆拉拔力指锚杆能够承受的最大拉力,它是锚杆材料﹑加工和施工安装质量的综合反映,是锚杆质量检测的一项基本内容。

一﹑拉拔设备锚杆拉拔试验的常用设备为中空千斤顶﹑手动油压泵﹑油压表﹑千分表。

二﹑测试方法1.根据试验目的，在隧道围岩指定部位钻锚杆孔。

孔深在正常深度的基础上稍作调整，以便锚杆外露长度大些，保证千斤顶的安装；或采用正常孔深，将待测锚杆加长，从而为千斤顶安装提供空间。

2.按照正常的安装工艺安装待测锚杆。

用砂浆将锚杆口部抹平，以便支放承压垫板。

3.根据锚杆的种类和试验目的确定拉拔时间4.在锚杆尾部加上垫板，套上中空千斤顶，将锚杆外端与千斤顶内缸固定在一起，并装设位移量测设备与仪器（图4-3）5.通过手动油压泵加压，从油压，根据活塞面积换算锚杆承受的拉拔力。

视需要从千分表读取锚杆尾部的位移，绘制锚杆拉力-位移曲线，供分析研究三﹑注意事项1.安装拉拔设备时，应使千斤顶与锚杆同心，避免偏心受拉。

2.加载应匀速，一般以10KN/ min的速率增加。

3.如无特殊需要，可不做破坏性试验，拉拔到设计拉力即停止加载。

顺便指出，用中空千斤顶进行锚杆拉拔试验，一般都要求做破坏性试验，测取锚杆的最大承载力。

一方面检验锚杆施工质量，另一方面为调整设计参数提供依据。

4.千斤顶应固定牢靠，并有必要的安全保护措施。

特别应注意的是，试验时操作人员要避开锚杆的轴线延长线方向，在锚杆的侧向并远离锚杆尾部的位置加压读数；测位移时停止加压。

四﹑试验要求1.每安装300根锚杆至少随机抽样一组（3根），设计变更或材料变更时另做一组拉拔力测试。

2.同组锚杆固力或拉拔力的平均值，应大于或等于设计值。

3.同组单根锚杆的锚固力或拉拔力，不得低于设计值的90%。

五、计算计算方法查看校验合格证公式一般为；Y=AX+B。

锚杆拉拔试验规程(总8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--树脂及砂浆锚杆拉拔力试验规程1 总则根据GB50086-2001《锚杆喷射混凝土支护技术规范》，锚杆支护必须进行强度检测，一般采取锚杆拉拔力试验。

2 试验目的锚杆拉拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。

试验必须在现场进行，使用的材料和设备与巷道正常支护相同。

3 试验工具和设备试验的工具与设备主要有：（1）锚杆拉力计（量程＞200kN、分辨率≤）（2）钻孔机具。

4 准备工作地点的选择试验地点应尽量靠近掘进工作面，围岩较平整，未发生脱落、片帮等现象。

试验锚杆应避开钢带（钢筋梯）安装，距邻近锚杆不小于300mm。

锚杆、锚固剂试验用锚杆的表面应无锈、油、漆或其他污染物。

树脂锚固剂按设计选用。

钻孔用锚杆钻机在选择的地点钻孔。

试验前测量钻孔直径、锚杆直径、树脂药卷直径。

锚杆安装（1）将树脂锚固剂放入孔中，用锚杆将其慢慢推到孔底；（2）用锚杆钻机将锚杆边旋转边推进到孔底，然后再旋转5～10秒停止；（3）等待30秒后，退下锚杆钻机；（4）做好标记，以备试验。

5 拉拔试验拉拔试验在锚杆安装后～小时进行。

时间过短影响锚固剂固化后的强度，时间过长则因巷道围岩发生变形影响测量结果。

按图所示安设仪器，确保锚杆拉力计油缸的中心线与锚杆轴线重合。

试验前，检查手动泵或电动泵的油量和各连接部位是否牢固，确认无误后再进行试验。

试验由两人完成，一人加载，一人记录（见表）。

试验时应缓慢均匀地操作手动泵压杆。

当锚杆出现明显位移时，停止加压，记录锚杆拉力计此时的读数，即为拉拔试验值。

6 锚杆拉拔测试要求（1）平巷每安装300根锚杆或掘进100米巷道，抽试三组锚杆，其中每组拱顶锚杆2根，边帮锚杆1根；设计变更或材料变更时另作一组拉拔力测试。

（2）《锚杆规范》规定，锚杆质量合格条件为：同组锚杆锚固力或拉拔力的平均值，应大于或等于轴向拉力设计值（kN），即PAn≥PA ；同组单根锚杆的轴向锚固力或拉拔力，不得低于设计值的90％，即PAmin ≥ ；PAn—同批试件抗拔力的平均值（KN）；PA ---锚杆设计锚固力（KN）；PAmin---同批试件抗拔力的最小值（KN）；试验要求:(1)、锚杆：ф16mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于，计算式201㎜2= kN；(2)、ф18mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于，计算式2=；(3)、ф20mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于66KN，计算式2=；(4)、ф22mm左旋无纵筋等强螺纹钢（Ⅰ级）锚杆，抗拔力大于80KN，计算式2=；ф22mm左旋无纵筋等强螺纹钢（Ⅱ级）锚杆，抗拔力大于，计算式 PA2=。

锚杆拉拔试验规范标准
锚杆拉拔试验是用于检验锚杆安装质量和锚杆与围岩之间的力学性能的一种试验方法。

下面是锚杆拉拔试验规范标准的要点：
1.试验设备和仪器的要求：试验设备应符合相关的安全规定和
技术要求，包括拉拔设备、紧扣装置、计量设备等。

试验仪器应经过校准，确保测量结果的准确性。

2.试验前的准备工作：试验前要对锚杆进行检查，检查锚杆的
质量和表面是否有损伤。

试验前要清理洞口周围的杂物，并采取必要的防护措施。

3.试验参数的确定：根据实际情况确定试验时的拉拔速度、试
验次数及试验力的应用方式。

试验参数的确定应考虑锚杆的材质、直径、长度以及锚杆与围岩的特性等。

4.试验过程的操作要求：试验过程中应按照规定的试验参数进
行操作，实时观测和记录试验过程中的数据。

试验过程中应保持锚杆与围岩的接触稳定，避免因不正常操作导致的试验失效。

5.试验结果的判定：根据试验过程中观测到的数据，进行数据
分析和处理。

根据试验结果判定锚杆的拉拔性能是否符合要求，评估锚杆安装质量和锚杆与围岩的力学性能。

6.试验报告的编写：试验完成后，应编写试验报告，详细描述
试验过程和结果。

试验报告应包括试验目的、试验方法、试验结果等内容，为后续的工程设计和施工提供参考。

以上是锚杆拉拔试验规范标准的主要要点，通过按照规范进行试验，可以确保锚杆的安全可靠性，提高工程的耐久性和可持续性。

一、锚杆注浆饱满度检测1）基本要求①锚杆的材质、规格；②超前锚杆与隧道轴线的外插角5°～10°；③锚杆搭接长度不小于1m；④锚杆插入孔内的长度不得短于设计长度的95%。

2）实测项目①长度:不小于设计值；②孔位偏差:±50mm；③孔深偏差:±50mm；④孔径:符合设计要求。

锚杆位置：孔位偏差±150mm；孔深偏差±50mm；孔径大小＞15mm。

方向尽量与围岩面垂直。

2、锚杆注浆饱满度采用锚杆质量检测仪检测。

每50m为一个检测段，锚杆长度按总数量的10%进行抽检。

抽检精度为±50mm。

利用声波反射法采用JL-MG(C)锚杆质量检测仪对锚杆长度和注浆饱满度进行检测，采用仪器为锚杆锚固质量检查仪（见图1）。

图1 JL-MG(C)锚杆质量检测仪图2 锚杆质量检测仪现场工作图现场检测要求：1）现场检测可选择端发端收、侧发侧收或端发侧收，锚杆外露长度宜为0.3m，杆头宜平整、无浮浆。

有挂网或喷射混凝土层时，宜将其与检测的锚杆分开（见图2）。

2）每一锚杆应重复测试3次，3次信号应基本一致。

数据分析：检测资料依据波的反射信号、频率、振幅等进行处理和分析，计算出锚杆长度、砂浆密实度及缺陷位置。

对比分析端发端收或侧发侧收的波形，避免将地层结构的反射信号与锚杆底端或不密实砂浆段的反射信号相混淆。

对比分析实测锚杆和试验锚杆的波形信号、频率特征，判断锚杆的锚固质量。

根据工程设计要求确定评价标准，凡锚杆长度或砂浆密实度不满足要求的均属不合格。

检测成果包括锚杆长度和砂浆密实度的评价分析图表，及典型波形曲线。

检测时除按照以上标准实施之外，还遵循以下原则：工程的重要部位、地质条件较差部位、锚杆施工较困难的部位应加密检测，在地质条件相同、施工工艺相近的工区制作一定数量试验锚杆进行试验检测。

二、锚杆拉拔力检测方案1、锚杆拉拔仪检测采用数显锚杆拉拔仪全套仪器包括：抗拉千斤顶、手动泵、精密压力传感器、数字压力表、带快速接头的高压油管、锚具、接头、拉杆（见图3）。
